Где находится иммобилайзер chevrolet niva (ваз-2123) и как его отключить

Точки подключения автосигнализации на Chevrolet Niva 2013 года

Замок зажигания: +12 — розовый зажигание — синий/чёрный стартер — красный

Панель приборов: Повороты — синий и синий/красный Ручник — коричневый/синий тахометр — черный/синий на форсунках

Центральный замок — впаяться в блок центрального замка как на 2010г.

Вот немного измененная схема с его страницы: Иными словами, ее основная функция — это запирание дверей авто, но если кто-то попытается взломать машину или сигнализация с автозапуском на шевроле нива — водитель не узнает об.

Там есть белый-голубой провод водителского концевика 14 контакт и белый-черный концевиков остальных дверей 33 контакт. И еще, форум у нас технический, а не политический. Жгуты сигнализация с автозапуском на шевроле нива сигнализации следует прокладывать там, где идут штатные автомобильные жгуты. Кроме обычной, здесь можно использовать и светодиодную контрольку. Неграмотное подключение Сигнализации на Форд фокус1 Это диод, очень важный электронный компонент, он пропускает ток только в одном направлении.

Диоды применяются не только в генераторах см. Нормально-замкнутое реле- это замкнуты переключающий контакт 30 и контакт 87А. Нормально-разомкнутое реле — это разомкнутые контакты 30 и Как правило, на одном конце обмотки реле всегда присутствует какой-то потенциал, предположим: А вот для включения реле на другой конец нужно подать минус. Chevrolet Niva81 л.

Реле может управляться хоть по плюсу, хоть по минусу. Длительность включения составляет 30 сигнализация с автозапуском на шевроле нива, что дает возможность автовладельцу своевременного обнаружения сигналов.

Указания по установке оборудования включают в себя информацию об особенностях отключения устройства. Транспортное средство может находиться в режиме охраны даже при запущенном моторе. С помощью данного оборудования можно измерить температуру в салоне авто. Daewoo Lanos установка сигнализации Если при работе системы возникают тревожные оповещения, то она об этом информирует пользователя. Также с помощью интерфейса производится повышение эргономичности эксплуатации оборудования tomahawk.

Подключение сигналки к ЦЗ «Шнивы»

Благодаря наличию специальной системы обеспечивается значительное снижение потребления электрической энергии устройством. При возникновении необходимости предоставляется возможность одновременно работать с двумя цифровыми шинами. Работа оборудования направлена на обслуживание ти независимых зон охраны, что обеспечивает высокий уровень безопасности авто после его установки.

Оборудование tomahawk характеризуется полной совместимостью с часами, что обеспечивает ему максимально точную работу. Благодаря наличию таймера автозапуска включение двигателя автомобиля может производиться в установленное время.

Но автозапуск так работать не. Не будет работать и постановка на охрану если не выставить задержку. Сигналка будет говорить, что двери открыты.

Это потому, что для автозапуска с ручной КПП необходимо пройти процедуру программной нейтрали, без которой автозапуск невозможен.

А именно нужно на рабочем двиге затянуть ручник, выключить зажигание. Закрываем двери, ставим на охрану.

Двиг заглохнет сразу или через некоторое время, если вы зачем-то поставили в настройках турбо таймер. Так сигнализация с автозапуском на шевроле нива в нашем варианте двигатель совсем не заглохнет, так как не увидит закрывания двери. Вопрос решается диодной развязкой, которая не описана в инструкции к сигналке, но диоды для которой вложены в комплект. Сама идея диодной развязки очевидна, а вот за точки подключения спасибо товарищу cht.

Следующим этапом будет монтаж антенного адаптера — он ставится за приборной панелью или в верхней части лобового стекла. Диодный индикатор следует также вмонтировать в районе антенные или на левой стойке авто. Что касается датчика удара, то оптимальней всего его установить на кронштейн рулевого вала. Также на этом этапе сигнализация с автозапуском на шевроле нива установка и сервисной кнопки — ее желательно установить в удобное, но недоступное сигнализация с автозапуском на шевроле нива преступника место.

Сигнализация на шевроле нива

Нива Шевроле в определенных составляющих состоит из монтажа замка, находящегося в центре. Если подобное имеет место, то им можно управлять благодаря одному модулю. Штатная сигнализация в подобном варианте имеет воплощение лишь в модуле. То есть, сигналка, у которой центральный замок, имеется на заводском Шевроле. Есть штатного типа основа, если хотите, можете дополнительно подключить сигналку. У базовой сигнализации Шевроле имеются такие важные составляющие, отвечающие за контроль, как:

  1. внутреннего характера периметр кузовной области транспортного средства ультразвукового вида;
  2. плоскости автосалона ;
  3. плоскость багажных отсеков.

Совмещаем две разных сигнализации

Итак, допустим, что одна сигнализация в «Ниве-Шевроле» уже установлена (с завода). Значит, будем использовать провода, подключенные к её модулю изначально. Здесь есть отводы концевиков и масса, а также управляющие провода ЦЗ.


Отводы концевиков багажника и дверей

Замком управляют два провода — жёлто-синий и синий. Вдобавок потребуется найти ещё один шнур, питающий актуаторы пассажирских дверей.


Масса и все кабели ЦЗ

Кабель, о котором мы говорим, является силовым и обычно покрыт жёлтой изоляцией.

Схема подключения дополнительной сигнализации

Чтобы управлять всеми замками, а не только актуатором водителя, нужно реализовать следующий вариант подключения:


Управление штатным ЦЗ, схема

Перечислим особенности этого варианта:

  1. Контакты реле, встроенных в основной блок, включаются в разрывы сигнальных проводов (см. рис);
  2. Свободным оставляют нормально разомкнутый контакт запирающего реле. В «Шниве» закрытие идёт, когда шнур оказывается «в воздухе»;
  3. Длительность управляющего импульса выставляют в значение «0,8 секунды»;
  4. Управляющий выход программируют так, чтобы он задействовался во время отпирания. Этот выход управляет ещё одним, третьим по счёту реле.

Поговорим о том, зачем дополнительное реле здесь нужно. Если его изъять, мы увидим, что замки пассажиров не открываются с брелока. В принципе, такой вариант тоже является приемлемым: кроме дистанционного отпирания трёх дверей, будет работать всё.

Проводить подключение без использования предохранителя категорически запрещено. Одновременно с чем, обмотки реле необязательно защищать пред-колбой. Это же относится к сигнальным проводам, то есть, к нормально разомкнутому контакту отпирающего реле. В принципе, добавить предохранители можно во все три цепи. А ещё, обмотку «нижнего» реле можно питать от 87-го контакта.

Практическая реализация схемы

Наверняка читатель знает, где в «Ниве-Шевроле» установлен блок предохранителей. Этот блок надо демонтировать, отвернув один саморез сверху.


Модуль предохранителей и реле

Под указанным блоком будет закреплена коробка из пластика. Она как раз и нужна нам.


Модуль 1118-6512010

На разъёме показанного здесь модуля есть три «важных» шнура: синий, сине-жёлтый, жёлтый. Отводы от трёх точек разрыва протягивают к устанавливаемой сигналке, а также к дополнительному реле (см. схему)

Особое внимание нужно уделить соединениям силовых проводов

Модуль дополнительного реле можно изготовить самостоятельно. Через контакты здесь пойдёт ток, не превышающий 8 Ампер, так что сложностей не возникнет:


Самодельный модуль дополнительного реле

Диод, который показан на основной схеме, может быть любым (его характеристики не так важны). Главное, чтобы он был, иначе можно сжечь управляющий выход, к которому подключают коммутируемую обмотку.

Помните главное: проводить любые монтажные работы можно тогда, когда от АКБ отключена «минусовая» клемма.

Силовые кабели лучше соединять скруткой, но уметь правильно её выполнить – это целое искусство. Все точки соединений нужно изолировать. Но и этого будет недостаточно: в местах касания металла шнур защищают термостойкой изоляцией. Именно так можно обезопасить себя от непредвиденных последствий.

Установка сигнализации на Chevrolet Niva

Вот немного измененная схема с его страницы: Иными словами, ее основная функция — это запирание дверей авто, но если кто-то попытается взломать машину или сигнализация с автозапуском на шевроле нива — водитель не узнает об.

Там есть белый-голубой провод водителского концевика 14 контакт и белый-черный концевиков остальных дверей 33 контакт. И еще, форум у нас технический, а не политический. Жгуты сигнализация с автозапуском на шевроле нива сигнализации следует прокладывать там, где идут штатные автомобильные жгуты. Кроме обычной, здесь можно использовать и светодиодную контрольку. Неграмотное подключение Сигнализации на Форд фокус1 Это диод, очень важный электронный компонент, он пропускает ток только в одном направлении.

Диоды применяются не только в генераторах см. Нормально-замкнутое реле- это замкнуты переключающий контакт 30 и контакт 87А. Нормально-разомкнутое реле — это разомкнутые контакты 30 и Как правило, на одном конце обмотки реле всегда присутствует какой-то потенциал, предположим: А вот для включения реле на другой конец нужно подать минус. Chevrolet Niva81 л.

Реле может управляться хоть по плюсу, хоть по минусу. Длительность включения составляет 30 сигнализация с автозапуском на шевроле нива, что дает возможность автовладельцу своевременного обнаружения сигналов.

Указания по установке оборудования включают в себя информацию об особенностях отключения устройства. Транспортное средство может находиться в режиме охраны даже при запущенном моторе. С помощью данного оборудования можно измерить температуру в салоне авто. Daewoo Lanos установка сигнализации Если при работе системы возникают тревожные оповещения, то она об этом информирует пользователя. Также с помощью интерфейса производится повышение эргономичности эксплуатации оборудования tomahawk.

Подключение сигналки к ЦЗ «Шнивы»

Благодаря наличию специальной системы обеспечивается значительное снижение потребления электрической энергии устройством. При возникновении необходимости предоставляется возможность одновременно работать с двумя цифровыми шинами. Работа оборудования направлена на обслуживание ти независимых зон охраны, что обеспечивает высокий уровень безопасности авто после его установки.

Оборудование tomahawk характеризуется полной совместимостью с часами, что обеспечивает ему максимально точную работу. Благодаря наличию таймера автозапуска включение двигателя автомобиля может производиться в установленное время.

Но автозапуск так работать не. Не будет работать и постановка на охрану если не выставить задержку. Сигналка будет говорить, что двери открыты.

Это потому, что для автозапуска с ручной КПП необходимо пройти процедуру программной нейтрали, без которой автозапуск невозможен.

А именно нужно на рабочем двиге затянуть ручник, выключить зажигание. Закрываем двери, ставим на охрану.

Двиг заглохнет сразу или через некоторое время, если вы зачем-то поставили в настройках турбо таймер. Так сигнализация с автозапуском на шевроле нива в нашем варианте двигатель совсем не заглохнет, так как не увидит закрывания двери. Вопрос решается диодной развязкой, которая не описана в инструкции к сигналке, но диоды для которой вложены в комплект. Сама идея диодной развязки очевидна, а вот за точки подключения спасибо товарищу cht.

Следующим этапом будет монтаж антенного адаптера — он ставится за приборной панелью или в верхней части лобового стекла. Диодный индикатор следует также вмонтировать в районе антенные или на левой стойке авто. Что касается датчика удара, то оптимальней всего его установить на кронштейн рулевого вала. Также на этом этапе сигнализация с автозапуском на шевроле нива установка и сервисной кнопки — ее желательно установить в удобное, но недоступное сигнализация с автозапуском на шевроле нива преступника место.

Обзор штатной сигнализации на Нива Шевроле

Нива Шевроле в некоторых комплектациях предусматривает установку центрального замка. Если такое предусмотрено, его управление осуществляется путем единого модуля. Штатная сигнализация в этом случае воплощена именно в модуле. Таким образом, сигнализация с центральным замком предусмотрена на Шевроле заводом. Существующая штатная база при желании владельца может быть дополнена сигналкой.

Нива Шевроле

Базовые характеристики

Базовая сигнализация Шевроле наделена следующими контролирующими особенностями:

  • внутреннего периметра кузова авто ультразвукового типа;
  • плоскости салона;
  • плоскости багажного отсека и капота автотранспорта;

Включение охранной системы

Перед тем как активировать сигнализацию на Нива убедитесь:

  • закрыты ли окна дверей;
  • наличие в салоне пассажиров, животных либо предметов, движение которых может вызвать срабатывание сигнальной системы.

Непосредственно активизация сигнализационной системы протекает при запирании дверей дистанционным пультом управления. При этом штатная сигнализация подтверждается коротким звуковым сигналом.

Некоторым моделям характерна индикация включения с помощью двойного мигания фонарей аварийно-светового типа с параллельным включением контрольной лампы, визуализировать которую можно в верхней части панели возле внутреннего зеркала заднего вида.

Штатная сигнализация Нива Шевроле

При открытии багажника, капота или одной из дверей запускается процесс автоматического включения системы охраны на Нива Шевроле. После активации сигналки на протяжении определенного временного интервала контрольная лампа будет светиться. Это свидетельствует о восстановлении ультразвукового поля в середине кузова Нива. Режим мигания контрольной лампы включается по факту полного восстановления ультразвукового поля. В дальнейшем, при попытке взлома авто, охранная система отреагирует моментально.

Ответные действия при отклонениях

Бывает, что штатная сигнализация Нива не активируется даже при условии закрытых дверных замков. В таком случае следует открыть выключатель предохранительного характера «3» при помощи ключа «2». Сам выключатель находится в ящике вещевого типа.

Также случается, что фонари аварийно-светового типа противоугонки при её включении не срабатывают. Это может свидетельствовать об открытой крышке багажника, капоте или одной из дверей, параллельно с отключением функции контроля периметра. В таком случае следует плотно закрыть двери, крышку багажника. После этого фонари аварийки вспыхнут, указав на активацию режима контроля за периметром.

При полной разряде аккумуляторной батареи штатная сигнализация Шевроле характеризуется непрерывной работой не более пяти недель.

Выключение системы охраны авто

Выключение противоугонной системы ведет за собой вспыхивание фонарей аварийки на Нива. Даже при активации охранной сигнализации её отключение проводится путем отпирания дверных замков дистанционным пультом управления. Охранная сигнализация не может быть отключена путем отпирания дверей обычным ключом. В деактивации противоугонки поможет пульт управления дистанционного образца либо ключ 2. Также в этом поможет выключатель 3, расположенный в вещевом отсеке.

Сирена с автономным питанием

Проведение любых работ, связанных с техобслуживанием, ремонтом электронного оборудования авто либо при перегорании электрического предохранителя сигналки подразумевает предварительное отключение автономной сирены. Её отключение производится двумя способами:

  • путем отпирания замков дверей дистанционным пультом управления;
  • при помощи поворота ключа 2, вставленного в выключатель 3, в выключенном положении.

Для восстановления работоспособной функции сирены с автономным питанием рекомендуется совершить поездку на авто, продолжительность которой должна характеризоваться временным интервалом не менее 3,5 часов. Это способствует зарядке вмонтированной батареи, в силах которой предоставление одного полного циклаработы системы охраны.

По завершении работ, связанных с техобслуживанием либо ремонтом электронного оборудования проверьте, чтобы автономная сирена была включена. Убедится в этом можно путем запирания дверей дистанционным пультом управления. Свидетельством активной автономной сирены будет короткий звуковой сигнал.

autodont.ru

Нива Шевроле. Замок зажигания. Ремонт механизма. Отключение иммобилайзера Нива Шевроле с мозгами BOSCH MP7.0 Отключить иммобилайзер Chevrolet Niva 2011 г.в., прописать ключ без обучающего ключа, в Раменском

Если замок не работает совсем или частично…

Если центральный замок не работает или выдает сбои и при «ручном» управлении, то сначала надо определить характер проявления неисправности. При полном отказе всей системы у вакуумного ЦЗ не будет слышно работы компрессора, а у электрического – слабые пощелкивания срабатывающих реле, кнопки ручного открытия на всех дверях останутся неподвижными.

В этом случае необходимо проверить и при необходимости заменить предохранитель цепей ЦЗ (в зависимости от электрической схемы автомобиля он может быть не один). Возможно, на этом ремонт и закончится. Если при активации ЦЗ какой-то предохранитель выгорает, то значит в защищаемой им цепи происходит короткое замыкание, и надо искать причину, которая это вызывает.

Предохранители целы, но не работает:

  • отсутствует напряжение на входе активатора водительской двери из-за обрыва подводящих проводов или плохого контакта на их клеммах в результате окисления – привод не может передать управляющий сигнал для остальных дверей (не чем);
  • вышел из строя концевой выключатель активатора водительской двери либо плохой контакт на его управляющих клеммах или обрыв проводов, отходящих от управляющих клемм – отсутствует управляющий сигнал.

Ремонт следует начать с проверки наличия питания и управляющих сигналов (появление или исчезновение напряжения на соответствующих контактах) привода при активации ЦЗ. Затем проверяют качество контактов и целостность проводов соответствующих цепей. В последнюю очередь проверяют концевой выключатель, который при необходимости ремонтируют или заменяют (в электрических ЦЗ всегда установлен внутри привода).

Причиной отказа также может быть неисправность электронной схемы сигнализации автомобиля, а в случае вакуумного ЦЗ еще и выход из строя управляющей платы компрессора. Их проверку и ремонт производят в самом конце диагностики. Если же центральный замок подает хоть какие-то «признаки жизни», то речь идет о его частичном отказе – слышны звуки работы компрессора у вакуумного ЦЗ и пощелкивание реле – у электрического.

Дверные кнопки ручного открывания могут частично или не на всех дверях срабатывать, либо передергиваться из положения «закрыто» в «открыто» и сразу обратно (или наоборот). Одной из причин такого поведения ЦЗ может быть нарушение фиксации крепежа тяги, идущей от привода к механизму замка (в водительской двери, если плохо работают все активаторы, либо в той, у которой происходит нарушение процесса отпирания/запирания).

Особенности монтажа

Все работы по монтажу и соединению делятся на два этапа. Блок управления сигнальной системой соединяют с датчиком удара, светодиодом, чтобы он начал правильно работать. Поскольку выводы контактов охранной системы — это наиболее трудоемкая и ответственная часть работы, необходимо поэтапно подключать проводники к реле аккумуляторной клеммной батареи.

Точки подключения автосигнализации на Нива Шевроле

На автомобильной сигнализации Нива Шевроле 2013 года замок зажигания синий и черный, стартер красный, поворот — синий, синий и красный, ручник — коричневый, тахометр — черный.

На автомобильной сигнализации Нива Шевроле, концевик дверей и багажника — диодный белый или черный, поворот — в водительском пороге синий. Центральный замок — синий на открывание и коричневый на закрывание. Подается на минус.

Точки подключения автомобильной сигнализации на Нива Шевроле 2017, все концевики на иммобилайзерном блоке. Блок с центральным замком не разбирается и впаивается. Поворот — синий и черный. Контроль двигательной работы — один плюсовой провод.

Подробная инструкция подключения

Чтобы установить сигнализацию, необходимо взять изоленту, отвертку, защитный светодиод, активатор водительской двери, паяльник, канифоль, припой и сигнализацию

Важно не начинать подключение без ознакомления с теоретическим материалом

Стоит понимать, что установочные способы сигнализации могут быть разными. После сбора материалов и понимания ознакомительной информации, можно начать устанавливать сигнализацию:

  1. Этап подключения ударного датчика. Датчик нужно присоединить к коммутирующему разъему с тремя пинами, размещенному с правой стороны снизу блочного корпуса. Подключить LED индикаторный разъем слева блочного корпус сигнализации. Подключить кнопку к контакту, помещенному внизу на корпусном сигнализационном блоке.
  2. Центральный замок. Желтый провод и желтый провод с черной полосой с черной полосой подсоединить к аккумуляторной батареи, имеющей положительную клемму. Оранжевый провод и оранжевый провод, имеющий черную полоску, подсоединить к аккумуляторной батареи с отрицательной клеммой. Оставшиеся белые проводки подсоединить к центральному замку зажигания.
  3. Подключение сигнализации с десятью проводами разного цвета.

Chevrolet Niva Шеви “Панда” › Бортжурнал › Подробненькая установка starline a91 на ниву шевролет

И так пособие по установке

У сигнализаций starline на официальном сайте много карт установки на большое кол во автомобилей

По пособию немного разъясню т.к. Там написанно поверхностноИ так разберем все но пунктикам :1- сникаем кожух рулевой колонки( выкручиваем 5 саморезов и 2 винта) по инструкции фото (1.1-1.3)2- откручиваем 2 саморезапанели закрывающей монтажный блок (фото 2.1-2.2)отсоединяем от монтажного блока все фишки. За монтажным блоком находится блок штатной сигнализации фото 2.3 отсоединяем его от крепления( 2 гайки под головку на 10) достаем его чтоб удобно было с ним работать))3- онкручиваем облицовочную панель щитка приборов вместе с щитком приборов ( 6 саморезов) фото 3.1-3.4

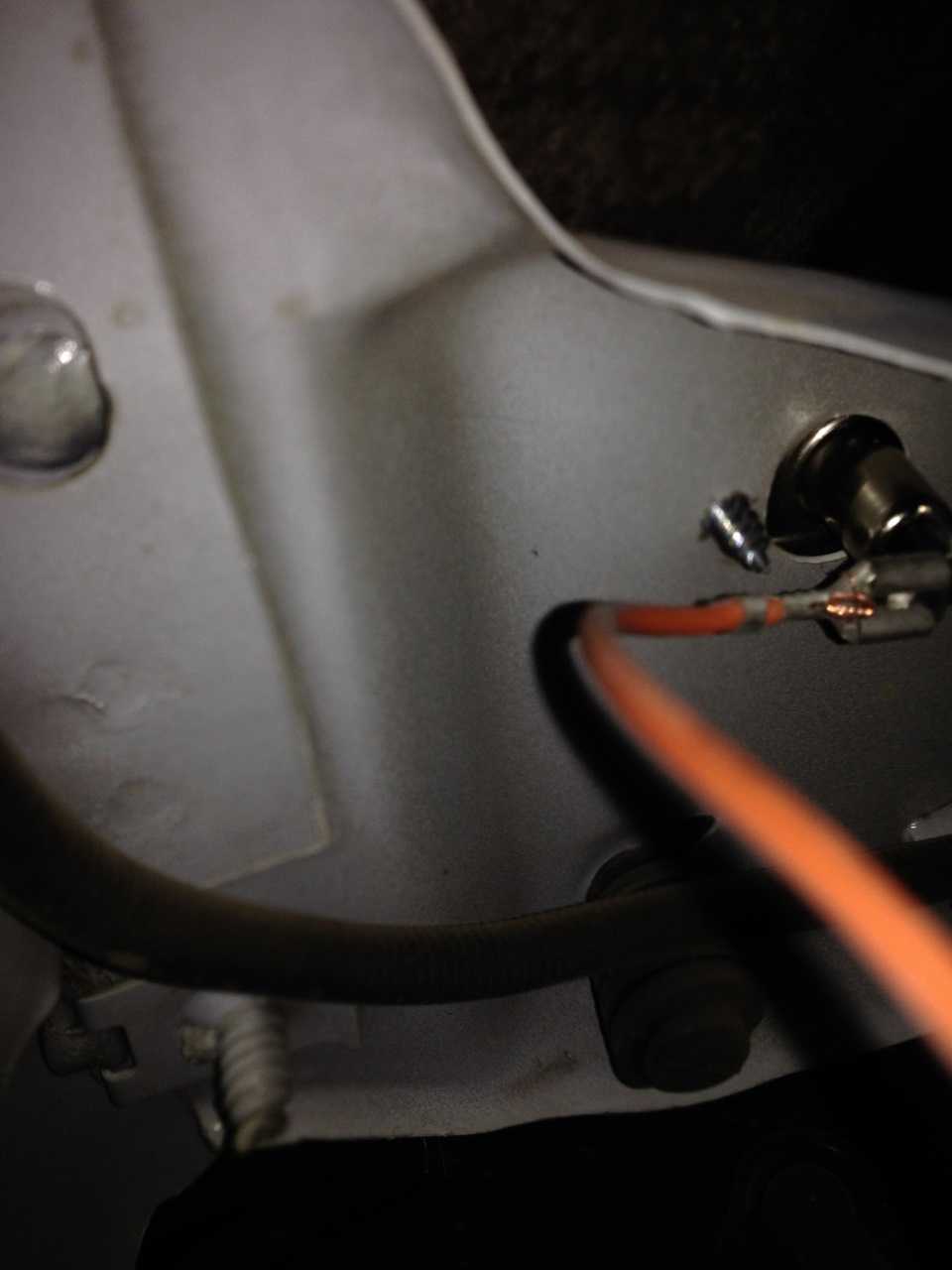

4-устанавливаем сирену, датчик температуры и концевик в удобное для вас место)у меня это отверстия в рамке около фары)

у серены массу и крепление прикручиваем одним саморезом

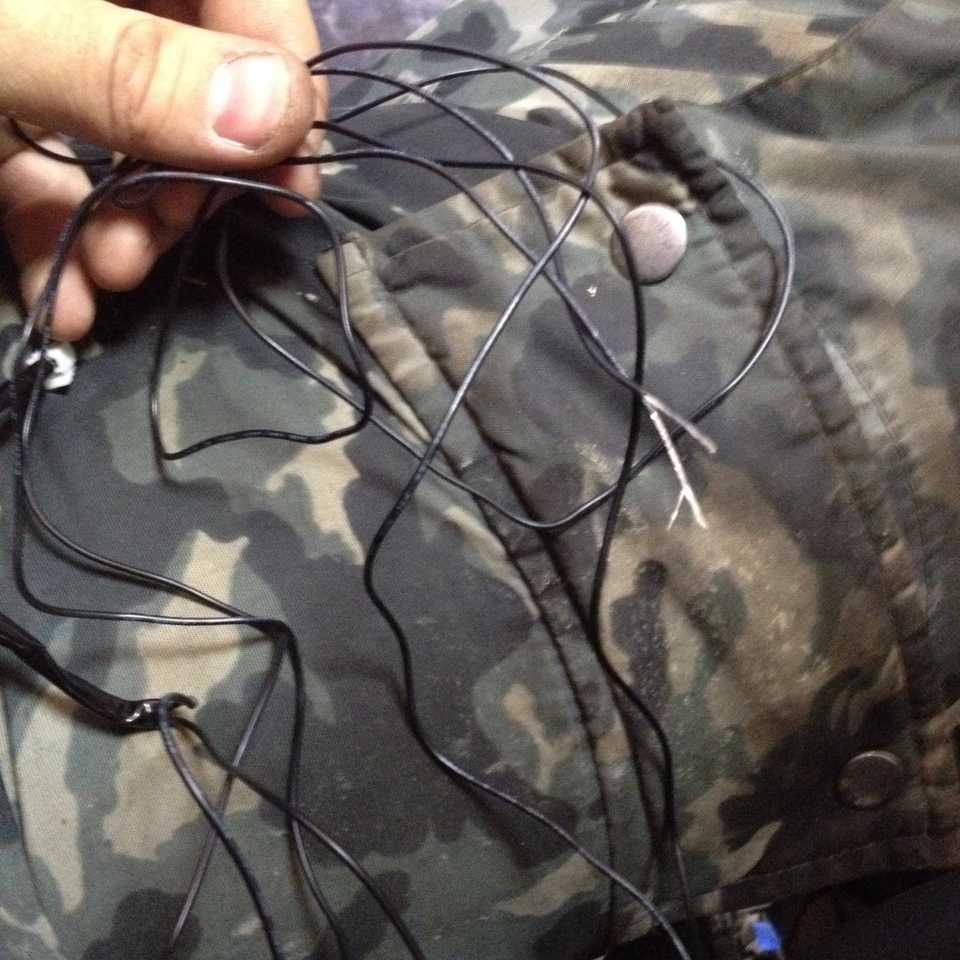

( он идет в комплекте) фото 4.1 для провода на концевик понадобится клема( мамка)

5- устанавливаем антенный блок фото 5.1 вам понадобится снять левую накладку на стойку, светодиод куда вам понравится фото 5.2 , и датчик удара как показано на фото 5.3 Обязательно обезжирить

6- блок сигнализации пока не крепим

7-подключаем концевики массу и открытие и закрытие цз -провод массы ( в моем случаее черный провод из колодки Х3 ( не забудьте перекусить перемычку от черного провода это режим механической кпп) на штатном блоке цз

закрытие -разрезаем ( синий провод находится радом с синим с черной полоской) к нему подключаем от сигналки провода от Х2 зеленый к проводу который идет на цз а зеленый с черной полоской от Х2 с концу который пошел на мотор стеклоподъемников

Открытие- разрезаем желтый с синей полосой на штатном цз фото 7.3 к нему подключаем от Х2 синий с черной полосой к цз и синий к концу который уходит на мотор.

Не забываем раскусить перемычку наХ2 красно черный провод

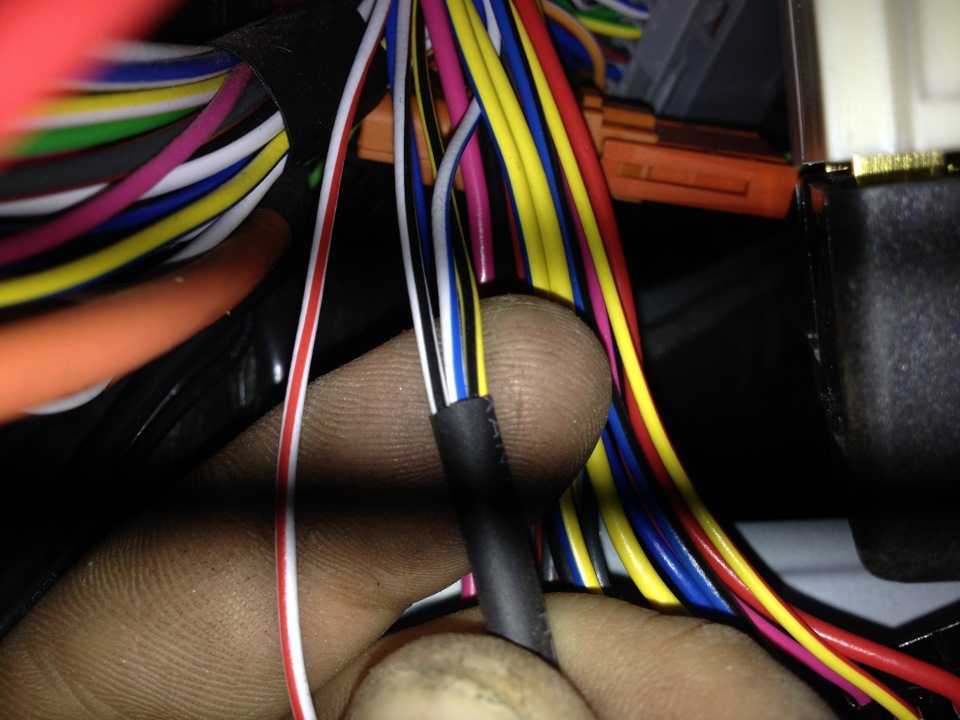

Откусываем на цз концевик вод двери ( белый с синей полосой фото 7.5) конуевик задних дверей(белый с черной полосой фото 7.6) концевик передней правой двери (желтый с черной полосой ) подключаем все эти 3 провода к Х3 сине черному проводу(вход дверей -) на схеме указан

Концевик богажника ( на цз белый с красной полосо) подключаем к Х3 оранжево-белому( вход багажника на схеме)

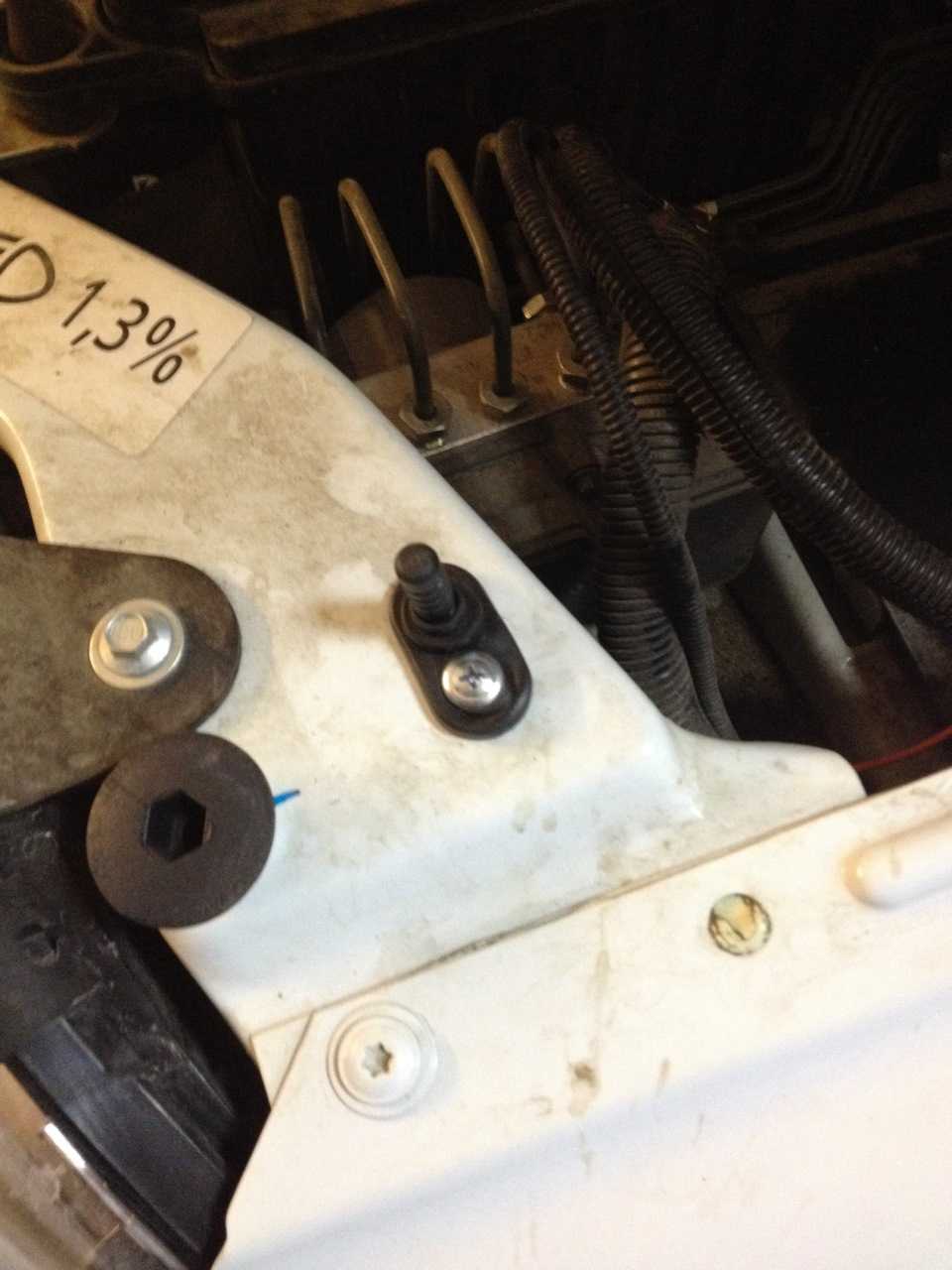

Концевик капота установленый ранее подключаем к Х3 ораньжево серому с нимже под капот выходит серый на сирену подключается к красному на серене)

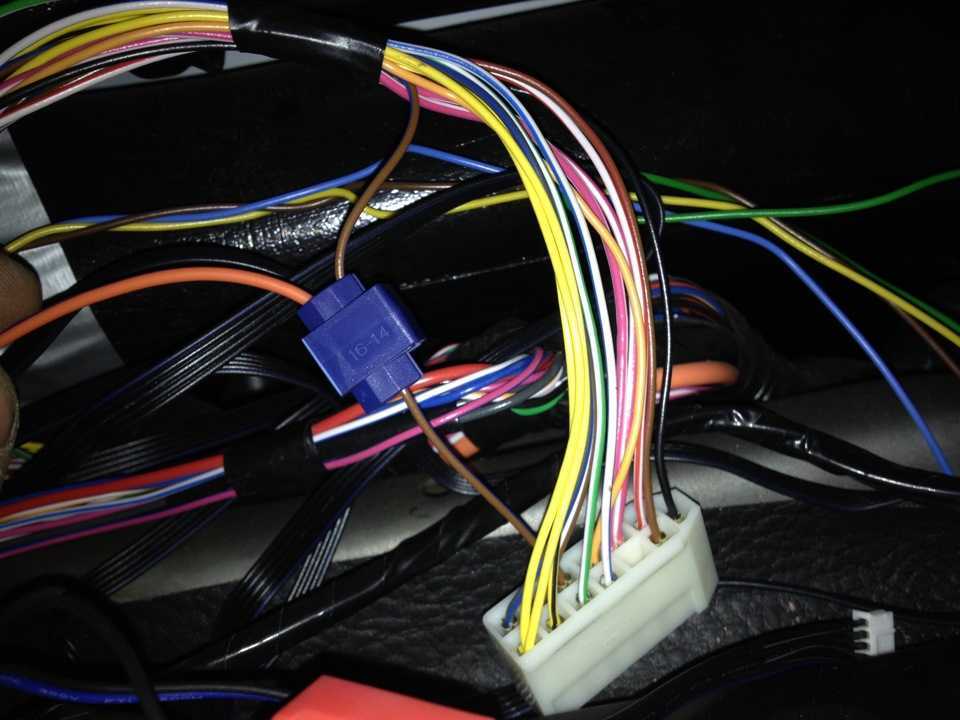

8-подключаем поворотники ( фото 8.1-8.3) на красной фишке щика приборов не разрывая к стнему подвязываем зелено желтый а к синиму с красной полосой зелено черный от Х3Фото 8.1)

на белой фишкестояночный тормоз ( фото8.2) к нему не разрезая от Х3 оранжево-фиолетовый,

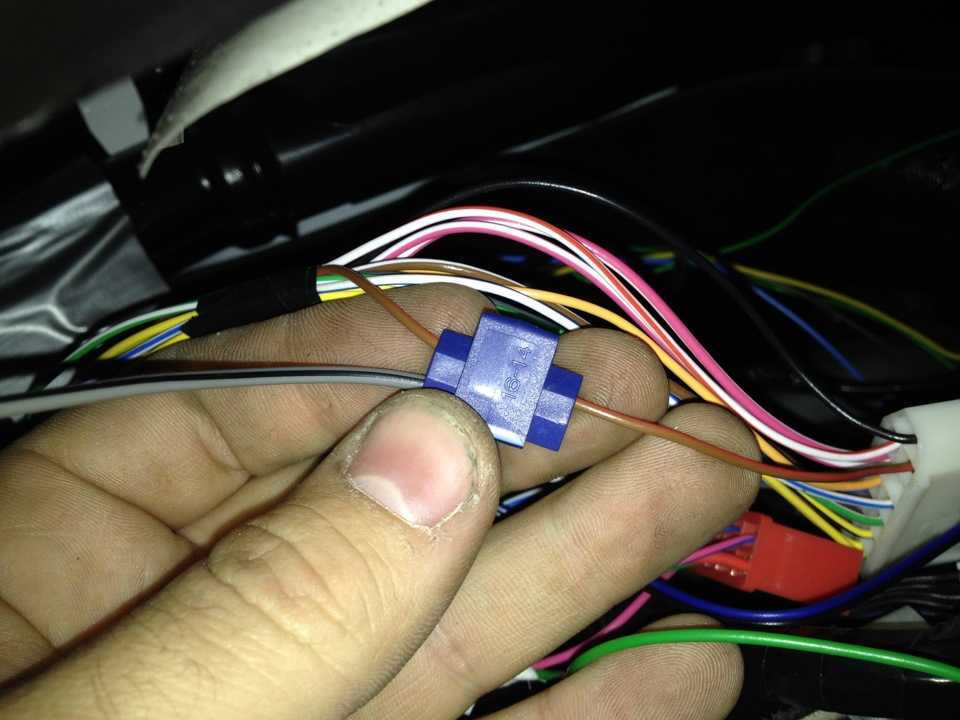

тахометр фото 8.3 коричневый с красной полосой не разрвая к нему от Х3 серый с черной полосой

9- модуль обхода штатного имобилайзераВ разрыв белого провода фото 9 подвязываем разрыв черного провода который шел в комплекте с модулем обхода так же в модуль вставляем 2 ой ключ от зажигания

10- стартер зажигание и питаниеК проводам которые идут на замок зажигания подвязываем провода из колодки Х1К проводу зажигания( синий с красной полосой фото 10.1) подвязываем желтый от Х1К проводу стартера ( красный толстый и тонкий фото 10.2) подвязываем черно желтый толстый из Х1К проводу постоянного плюса ( коричневый фото 10.3) подвязываем красный толстый от Х1

11- настраиваем по инструкции длительность прокрутки стартера и контроль работы двигателя по схеме

12 проверяем работу системы и собираем все в обратной последовательности)

Если что то не понятно или нужно разъяснить пишите)) всем отвечу)

Топливная рампа

На рампе рядом с регулятором 5 находится контрольный штуцер 3

Он закрыт колпачком, который отворачивают, и затем осторожно нажимают на золотник

Если польётся топливо, значит, оно поступает в рампу. Но возможно, не создаётся необходимое давление. Причины: засор фильтра-цилиндра, неисправность насоса и т. д.

Если же топливо не поступает, заметьте, включается ли насос при повороте ключа к метке «I». Когда зажигание включают «на холодную», насос должен работать 10 секунд.

Дополнительный монтажный блок

Знайте, что за включение насоса отвечает предохранитель F2 и реле P4. А ещё есть основное реле P5, и все эти элементы находятся в блоке, закреплённом на одной планке с ЭСУД (см. фото).

Случай из практики

Что будет, если в бензин попадёт вода? Летом – ничего. А зимой система питания может забиться льдом. Под угрозой находятся все элементы, от насоса до клапанов форсунок!

Фотоотчёт об установке противотуманок на Niva Chevrolet

Вставка фар — откручиваем саморезы подкрылок (низ и чуть сверху), оттягиваем, окручиваем крышки, подготавливаем фары. Кстати от 2170 (приора) они точно походят.

Смотрим под капотом в области проводки на обычные фары — разъемы замотаны липкой лентой, разматываем — пропускаем в технологические отверстия вниз. Подключаем фары, и прикручиваем на место ранее снятых заглушек. Приворачиваем подкрылки.

Важно не перепутать левую и правую. Они маркированы на стеклах ПТФ

Подключение. На блоке предохранителей есть разъем под реле, он пустой, к нему приходят силовые провода РОЗОВЫЙ (+ всегда) и ЖЕЛТО-СИНИЙ (- включение ПТФ), и управляющие ЧЕРНЫЙ (масса) и СЕРО-ЧЕРНЫЙ (управляющий +). Вставляем реле.

Кнопка управления. Снимаем переднюю панель торпедо (винтики у приборной панели и под заглушками около аварийки и справа). Там должен быть разъем не подключенный — это разъем для подключения ПТФ. Подсоединяем кнопку и вуаля!

Однако, если хочется, чтоб ПТФ работали в режиме ДХО, но отключались при выключении зажигания — отрезаем КОРИЧНЕВЫЙ провод от кнопки и подсоединяем его к ЖЕЛТО-СИНЕМУ проводу, который идет на кнопку включения обогрева заднего стекла.

Отключение иммобилайзера в Шевроле Нива

Нюансы способов отключения:

  1. Чтобы отключить иммо первым способом нужно подготовить проволочную перемычку. После отключения устройства ее наличие позволит возобновить обмен данными между микропроцессорным модулем силового агрегата и диагностической колодкой.
  2. Кодовое отключение иммо на Нива Шевроле возможно при условии, что автовладельцу известен пароль.

Перемычкой

Отключить иммобилайзер на Шевроле Нива самому можно так:

  1. Чтобы выключить блокиратор, необходимо обрезать провода и запитать их самостоятельно. Этот способ довольно сложный в плане исполнения. Если в будущем понадобится диагностическая колодка, возобновить ее будет сложнее.
  2. Чтобы очистить память блокирующего устройства, его надо отключить от электроцепи питания. Затем производится монтаж перемычки в контактные элементы 9 и 18.
  3. Затем выполнить смену заводского чипа на специальный. Его необходимо заранее перепрошить и установить программное обеспечение для удаления памяти иммо.
  4. Ключ вставить в замок, выполнить запуск зажигания на несколько секунд. Блок управления иммобилайзером должен автоматически произвести очистку памяти и перепрошиться.

Канал «Гефест» рассказал об отключении иммобилайзера в автомобилях Нива Шевроле.

Кодовое отключение

Процедура деактивации иммо выполняется так:

  1. Подготавливается комплект ключей для замка зажигания. Он включает в себя рабочий и обучающий элементы. Первый имеет полностью черную головку, а второй оснащается красной вставкой.
  2. Закрываются все двери транспортного средства. Обучающий ключ устанавливается в замок. Производится активация и отключение зажигания. Диодная лампочка состояния системы должна моргать учащенно.
  3. При мигании диода, на протяжении шести секунд, извлекается обучающий ключ из замка, устанавливается в него рабочий элемент и активируется зажигание. Биппер управляющего модуля блокиратора ДВС должен издать тройной звуковой сигнал.
  4. С активированным зажиганием надо подождать, пока биппер не издаст двойной сигнал. Затем производится отключение системы.
  5. Затем зуммер должен издать тройной звуковой импульс. С активированным зажиганием надо подождать, пока раздастся еще один двойной сигнал.
  6. Производится отключение зажигания. Пока обучающий ключ установлен в замке, надо дождаться одиночного сигнала. Диодная лампочка состояния блокиратора будет моргать с высокой учащенностью.
  7. Выполняется активация зажигания с использованием обучающего ключа. Это надо успеть сделать, пока моргает диодный индикатор. На приборной панели автомобиля загорится значок Чек Энджин. Затем нужно выждать одну минуту, пока этот индикатор не погаснет.
  8. Следующим этапом будет ввод кодового пароля, который включает в себя цифры от 1 до 9. Для каждого значения нажимается до упора педаль газа и удерживается на протяжении трех секунд, но не больше. Число нажатий соответствует цифре пароля, при правильном вводе будет загораться индикатор Чек Энджин.
  9. Если лампочка на приборной панели не гаснет через пять секунд, это говорит о неверном вводе цифры. В случае когда индикатор мигает слишком быстро, это свидетельствует об ошибке при вводе кода. Необходимо произвести отключение системы зажигания и повторно ввести пароль.
  10. Чтобы покинуть режим ввода пароля, производится выключение зажигания.

Этапы подключения

Пошаговая инструкция:

Желтый самый верхний проводник подсоединить к контактам катушки питания реле. В место, где происходит разрыв электропитания катушки зажигания, вставить замкнутые электроконтакты реле. Порезать кабель, соединяющий катушку питания реле с замком зажигания. Концы, которые образовались после пореза, присоединить к нескольким реле контактам. Потом провод, который идет от замка зажигания, присоединить к проводу реле катушки.
Черный провод присоединить к отрицательному контакту аккумулятора

Важно до подключения отсоединить аккумулятор во избежание повреждения электрической проводки транспорта.
Коричневые провода подсоединить к поворотникам правой и левой стороны соответственно.
Розовый проводник подсоединить к красному контакту. Черный коммутировать на корпус или на аккумуляторный отрицательный полюс.
Красный провод подсоединить к положительному клеммному контакту

К нему должны быть присоединены желтые и черные провода центрального замка.
Зеленые проводники или минусы багажного открытия подсоединить к питающей катушке с дополнительным реле.
Белый проводник подсоединить к замку зажигания, контакту, замыкаемому во время поворота ключа и напряжению питания, а синий — к концевому дверному выключателю.

Читать новости о новой Ниве

  • Центральный замок шевроле нива — Авто-мастерская онлайн
  • Точки подключения сигнализации нива шевроле
  • Обзор штатной сигнализации Нива Шевроле
  • Обзор штатной сигнализации Нива Шевроле
  • Центральный замок шевроле нива — Авто-мастерская онлайн
  • Схема центрального замка Шевроле Нива: что делать, если не работает замок с ключа, где находится блок управления, реле
  • Обзор штатной сигнализации Нива Шевроле
  • Точки подключения сигнализации нива шевроле

Настройка автосигнализации

После установки и проверки работоспособности следует настроить параметры охранной системы. Настройка функций проводится последовательно. Краткая инструкция будет дана на примере устройства Cenmax ST-5A.

Для настройки программируемых опций системы потребуется:

  1. Деактивировать сигнализацию.
  2. Включить систему зажигания.
  3. Нажать на клавишу сервиса шесть раз.
  4. Выключить систему зажигания. Сирена сигнализация должна отреагировать на это подачей шести коротких сигналов. Контрольный диод даст 6 коротких вспышек.
  5. При помощи кнопки сервиса выбрать необходимую опцию. Данные приведены в таблицах для программирования в руководстве к сигнализации. Номер функции соответствует числу нажатий на кнопку. При этом следует учитывать, что в этом режиме системы Ценмакс сигнализируют о каждом пятом нажатии длинным звуковым сигналом. Например, для настройки функции 4 следует нажать четыре раза на кнопку. В ответ сигнализация даст четыре коротких звуковых сигнала. При выборе функции 6 потребуется шесть раз нажать на клавишу сервиса, но сигнализация даст один длинный и один короткий звуковой сигнал.
  6. После входа в меню функции необходимо назначить параметр этой опции. Для этого используется брелок сигнализации. Нажатия на кнопки могут быть короткими одинарными, а могут быть двойными. Все параметры указываются в руководстве. После выбора значения необходимо дождаться звукового сигнала, который подтверждает запись данных в память системы.
  7. После настройки последней опции следует включить зажигание и выйти из режима программирования. Система может самостоятельно выполнить выход из меню через 5-7 секунд ожидания. Это отобразится визуально — пятикратной вспышкой ламп наружной светотехники автомобиля.

В случае применения на авто сигнализации с автозапуском необходимо выполнить процедуру обучения холостому ходу двигателя:

  1. Отключить все дополнительные устройства, нагружающие двигатель во время работы (системы обогрева стекол, аудиосистему, систему микроклимата).
  2. Повернуть ключ в замке до положения включения зажигания.
  3. Нажать клавишу сервиса девять раз.
  4. Деактивировать зажигание.
  5. Дождаться звукового и светового подтверждения входа в настройку.
  6. Включить двигатель.
  7. После прогрева и установления стабильных холостых оборотов нажать кнопку сервисного управления и удерживать до подачи звукового сигнала.
  8. Отпустить клавишу.
  9. В случае подачи системой четырех коротких звуковых сигналов процедуру обучения придется провести заново.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
