Как снять печку ваз 2105

Для того, чтобы снять отопитель с автомобиля ВАЗ-2105, необходимо отсоединить провод «масса» от аккумуляторной батареи автомобиля.

Снять щиток приборов, корпус вещевого ящика и панель крепления радиоприемника (подробнее смотрите главу «Панель приборов»).

Перевести до отказа вправо рычаг управления краном отопителя и слить жидкость из системы охлаждения двигателя

Ослабить стяжные хомуты 7 (рисунок 1) и отсоединить от патрубков отопителя резиновые шланги 8 для отвода и подвода жидкости.

Выкрутить внутри отсека двигателя автомобиля два болта крепления уплотнителя 9 на патрубках радиатора отопителя и снять уплотнитель.

Снять облицовку рычагов управления отопителем, выкрутить болты крепления кронштейна 2, ослабить болты скоб крепления оболочек гибких тяг 5 на кронштейне, отсоединить тяги и снять кронштейн.

Выкрутить винты и снять воздухопровод 1 внутренней вентиляции.

Преодолевая сопротивление защелок корпусов сопел 10 обогрева боковых стекол, снять правое и левое сопла.

Открутить гайку крепления правого воздухопровода 4 обогрева бокового стекла. Отжать защелки корпуса заслонки 12 и снять воздухопровод.

Аналогично снимите и левый воздухопровод.

Снимите четыре пружинных скобы и кожух вентилятора в сборе.

Снимите четыре гайки крепления кожуха радиатора, отсоедините провод «масса» под одной из гаек с левой стороны, снимите кожух радиатора и воздухопровод 6 обогрева ветрового стекла.

Установку отопителя на автомобиль необходимо выполнять в обратной последовательности

Необходимо обратить внимание на правильность установки уплотнительной прокладки между кожухом радиатора и кузовом автомобиля

При сборке и установке отопителя нужно отрегулировать управление отопителем (смотрите «Регулировка управления отопителем»).

После проведения установки отопителя на автомобиль и подсоединения шлангов, заправьте систему охлаждения двигателя охлаждающей жидкостью и проверьте герметичность соединений шлангов.

Разборка и сборка отопителя

Снимите две пружиные скобы 13 (рисунок 2) и выньте вентилятор из кожуха 3.

Открутите гайку крепления крыльчатки 11 и снимите ее с электродвигателя 12.

Открутите гайки крепления скоб и снимите воздухораспределительную крышку 16 кожуха 2 вентилятора.

Отжав изнутри кожуха защелки корпусов заслонок 15 воздухопроводов обогрева боковых стекол, снимите корпуса в сборе с заслонками и отсоедините тяги от рычагов заслонок.

Немного открутите болты крепления скоб, зажимающих оболочки гибких тяг приводов крана и заслонки воздухопровода обогрева ветрового стекла, и снимите тяги.

Открутив гайку скобы крепления подводящей и отводящей труб 9, снимите скобу и выньте из кожуха 5 радиатор 8. Открутив гайки крепления, отсоедините от радиатора отводящую трубу и кран 10 с подводящей трубой.

Ослабьте болт крепления оболочки гибкой тяги крышки 6 воздухопритока и снимите тягу. Открутите гайки крепления, выньте скобу крышки воздухопритока и снимите крышку.

Сборку отопителя выполняйте в обратной последовательности. При сборке обязательно контролируйте правильность установки уплотнительных прокладок. При установке гибких тяг необходимо выдерживать установочные размеры 5±2 мм (как показано на рисунке 3) концов оболочек тяг за скобами их крепления на кране, кожухе радиатора и направляющем кожухе вентилятора.

Регулировка системы управления отопителем

Снимите облицовку рычагов управления отопителем.

Поставьте рычаги крана и крышки воздухопритока в положение полного закрытия, а заслонки воздухопровода обогрева ветрового стекла в положение полного открытия и проверьте расстояние между кронштейном 3 (рисунок 3) и рычагами управления, которое должно составлять 5 мм. При несоответствии этой величине необходимо выполнить регулировку управления отопителем.

Снимите щиток приборов (смотрите главу «Панель приборов»).

Немного открутите болты скоб 2 и закрепите оболочки всех трех тяг на кронштейне 3 таким образом, чтобы рычаги управления не доходили до конца в кронштейне на величину 5 мм при полном закрытии крана и крышки воздухопритока, а заслонки воздухопровода обогрева ветрового стекла — при полном открытии.

Установите щиток приборов и облицовку рычагов управления отопителем.

Как снять печку

Снятие печки на новых моделях ВАЗ-2110

Первым делом сливаем старый антифриз. Для этого сбрасывается давление в системе путём вскрытия расширительного значка. Далее находим блок управления зажиганием: за ним спрятана сливная пробка; выкручиваем, ожидаем полного удаления жидкости из устройства.

Радиатор держится на 4 элементах крепежа — винт под передним стеклом, два болта со стороны впускного коллектора. Также имеется гайка рядом с салонным воздушным фильтром — он также подлежит демонтажу. Водитель получает возможность практически беспрепятственно снять радиатор. Но так просто будет только обладателям рестайлинговых десяток (ВАЗ-21103).

Симптомы неисправности

Бдительный владелец транспортного средства, во время движения или выполнения периодического техосмотра, заинтересуется необычным поведением обогревательных приборов.

Плохое поступление, неравномерное распределение тепла внутри машины.
Появление посторонних звуков при включенном отоплении.
Запотевание стекол, покрывающихся маслянистой пленкой. Протирание бесполезно.
Визуальное присутствие следов жидкости, отличающейся от тормозной, топлива, смазки.
Неудовлетворительное функционирование автоматического управления отоплением (САУО).
Уменьшение уровня охлаждающей жидкости. Видимые места повреждений отсутствуют.

Предохранитель печки автомобиля

Цепь отопительного контура надежно защищена с помощью предохранителя. Плавкая вставка способна противостоять максимуму тока в 25 А. Защитный компонент располагается в монтажном блоке, который можно отыскать в нижней части панели с левой стороны. Порядковый номер вставки – «21».

Отметим, что на предохранитель возложена еще одна функция – обеспечивать защитой от замыкания цепь прикуривателя. Когда вставка перегорает — печка совершенно не работает. Водитель сразу ощущает отсутствие подачи теплого воздуха внутрь салона УАЗ Патриот. Первым проверочным действием является мониторинг защитной цепи. В этом деле поможет тестер. Если выявлен факт неисправности предохранителя, то смело его заменяем новым аналогом и соблюдаем требуемую величину тока (25 А)!

Как заменить радиатор печки 2114

Для замены радиатора печки вам потребуются следующие инструменты:

Новый радиатор.
Пустая емкость.
Гаечные ключи.
Набор отверток.

Порядок работ:

Сначала слейте ОЖ, которую потом необходимо будет заменить. Затем переместитесь в салон и открутите саморез, расположенный под пластиковой заглушкой (смотрите фото).
Далее освободите щиток прибора от крепления — его держат саморезы. Непосредственно сам щиток пока не нужно снимать.
Снимите кожух рулевой колонки, открутив крепления снизу.
Теперь займитесь разъемом, идущим на прикуриватель.
Затем демонтируйте магнитолу. Как правило, ее снятие проходит без проблем, главное — отсоединить все штекера. Рекомендуется подписать их или пометить.
После завершения данных операций у вас будет доступ к пластиковой консоли — снимите с двух сторон саморезы, расположены они симметрично.
Далее удалите переключатель для вентилятора печки и регулировочные флажки.
На данном этапе можно отсоединить от торпедо центральную консоль. Затем снимите клеммы от всех кнопок и штекера. Далее демонтируйте диагностический разъем, который держат саморезы. Вытаскиваем из салона центральную консоль.
Снимите два самореза, которые держат металлическую основу (как на фото).
Следующим шагом будет снятие креплений торпедо, находящихся с обеих сторон.
Железное основание тоже имеет крепления, которые необходимо открутить.
Теперь, когда железная конструкция свободна, ее можно снять, предварительно вытащив ЭБУ. Немного приподнимите панель приборов и подставьте под нее деревяшку. Так вы получите доступ к радиатору.
Радиатор печки прикреплен хомутами — снимите их.
Слейте всю ОЖ и замените радиатор.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

О снятии других элементов

Замена устройства осуществляется поэтапно:

Извлекают перчаточный ящик и отсоединяют воздуховод.
Чтобы упростить процесс снятия резиновой трубки для слива оставшейся жидкости ослабляют болты.
Конструкцию прикрепляют с помощью двух шурупов.
Применяя бокорез, удалите кусок пластика, который мешает при производстве демонтажа конструкции.
Затем подготавливают новый радиатор. Чтобы воздух не проходил через щели по периметру наносят клей.

А еще интересно: Тюнинг на Ниву

В основе данной процедуры лежит опыт большого количество водителей, которые уже производили замену детали без сложного демонтажа панели приборов. Работу можно разбить на несколько этапов:

Снимаем перчаточный ящик и отсоединяем воздуховод, ведущий к ногам переднего пассажира.
Ослабляем хомуты, чтобы появилась возможность снять резиновую трубку для слива оставшейся жидкости. Для этого нужно подготовить небольшую тару.
Чтобы провести данную процедуру более аккуратно можно закрыть салон тканью или пленкой, чтобы случайно не вылить антифриз.
Радиатор дополнительно крепиться при помощи 2 шурупов. После их удаления нужно потянуть его немного на себя, пока его ход не ограничиться воздуховодом.
Снимаем крепление крышки реле, чтобы извлечь его. Это нужно сделать чтобы не мешался угол пластиковой рамки на теплообменнике.
При помощи бокореза можно откусить кусок пластика, который мешает произвести демонтаж
Затем нужно подготовить новый радиатор к установке. Для этого при помощи клея наносим по периметру детали тонкие полоски поролона. Это нужно сделать, чтобы воздух не проходил через щели а максимально эффективно прогревался.
Затем деталь устанавливается в штатной место

Особенности системы отопления на «Пятнашке»

На ВАЗ 2115 отопительная система включает в себя следующие элементы:

непосредственно сама печка ВАЗ, включающая в себя пластмассовый корпус, радиаторный узел, а также вентилирующее устройство;
кран отопителя ВАЗ, использующийся для перекрывания доступа антифриза к радиаторному устройству и механическому приводу узла;
блок управления, использующийся для регулировки воздушного потока, расположенный в центральной консоли.

Полное устройство отопительной системы «пятнашки»

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

неисправность крана отопителя;
повреждение патрубков радиатора;
выход из строя добавочного резистора;
повреждение радиатора;
неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
Переключатель скоростей вентилятора отопителя устанавливается в положение 4.

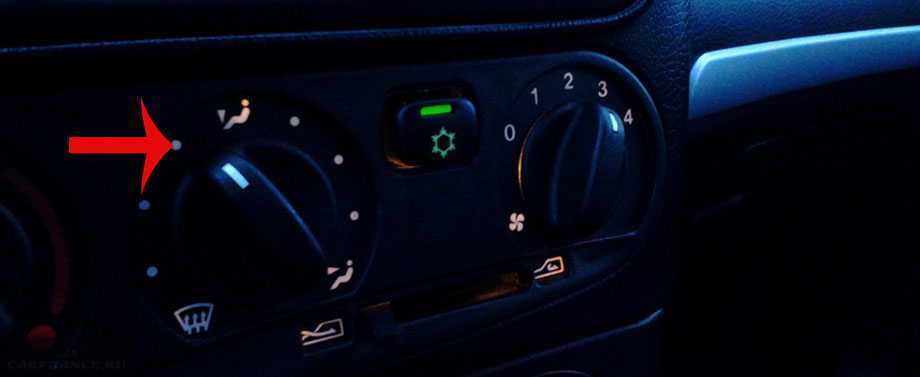

Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ

Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Видео: замена предохранителя печки на «Ниве Шевроле»

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Предварительные работы

Инженеры скрыли рабочую часть системы отопления достаточно глубоко от лицевой панели. Необходимо рассчитывать на длительные и кропотливые монтажно-демонтажные работы с этим узлом. Даже на станциях техобслуживания за подобные операции с клиентов берут приличные деньги. Виной тому служит сложность архитектуры системы обдува.

Минусом системы является отсутствие грубого фильтра на входном канале. Проектировщики авто не позаботились даже о наличии решетки или крупной сетки в зоне входного воздуховода. Этот элемент мог бы эффективно защитить систему и её рабочие узлы от всевозможного мусора, листвы, мелких сучков или влаги.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства

Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки

Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки

Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении

В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Почему печка не работает или не нагревает воздух

Если печка вышла из строя, она или совсем не работает, или работает, но не нагревает воздух. В первом случае сначала проверяют электропроводку вентилятора, начиная с предохранителя F7. Если предохранитель перегорел, его меняют. Затем проверяют реле, которое может включаться не с первого раза или только на прогретом моторе. В этом случае реле меняют на новое.

Затем оценивается исправность электродвигателя. Для этого к его контактам напрямую подают питание с аккумулятора. Если электродвигатель начнёт работать на максимальных оборотах, то он исправен. В противном случае потребуется его ремонт или замена.

Регулировка интенсивности воздушного потока осуществляется с помощью резистора, имеющего две спирали с сопротивлениями 0,82 Ом и 0,23 Ом. В первом режиме ток поступает через обе спирали, во втором — только через спираль сопротивлением 0,23 Ом, в третьем — минуя спирали, то есть совсем без сопротивления. Если резистор неисправен, вентилятор будет работать только в третьем режиме на максимальной скорости (рукоятка в крайнем правом положении). Проблема решается заменой резистора, который расположен с водительской стороны над педалью акселератора.

При неисправном резисторе вентилятор печки сможет работать только на максимальной скорости

Если в салон поступает холодный воздух, причиной этого может быть:

Воздушная пробка. Она могла образоваться при замене ОЖ, при разгерметизации системы или недостаточном количестве ОЖ в системе. Для удаления пробки снимают патрубок радиатора печки, с помощью лейки доливают тосол до максимума и надевают шланг на место. После запуска двигателя ОЖ под давлением вытеснит остатки воздуха из системы.
Заклинивание крана печки. Это происходит в случае, если кран изначально открывался не до конца, и в процессе эксплуатации на внутренней поверхности образовалась окись, накипь, препятствующие нормальной циркуляции жидкости. Кран можно попытаться открыть с помощью плоскогубцев или сразу заменить на новый.
Засорение радиатора печки. При использовании низкокачественной ОЖ соты радиатора могут забиться. Проблема решается промывкой или заменой теплообменника. Целесообразность промывки определяется масштабом загрязнений.
Установка некачественного радиатора. В бракованном изделии соты могут быть неправильно спаяны. Радиатор следует заменить.
Низкое давление в системе охлаждения. Если на повышенных оборотах теплоотдача увеличивается, необходима замена помпы.
Низкий уровень ОЖ. Необходимо проверить уровень и при необходимости долить антифриз.
Повреждение крыльчатки вентилятора печки. Крыльчатка тщательно осматривается и при обнаружении механических повреждений меняется.
Загрязнение фильтра салона. При его сильном загрязнении мощности электродвигателя не хватит для нагнетания тёплого воздуха в салон. Фильтр меняется на новый.
Повреждения прокладки ГБЦ. Если пробита прокладка ГБЦ, из выхлопной трубы пойдёт белый дым. Проблема решается заменой прокладки с демонтажем головки блока цилиндров.

При засорении печки тёплый воздух перестанет поступать в салон

Замена отопительного вентилятора

Если в вашей машине холодно, то дело может быть в вентиляторе. Сейчас мы расскажем, как его заменить:

Извлеките нижнюю часть печки, затем старый вентилятор.
Срежьте один из аэродинамических гребней, который подавал воздух под ноги.
Увеличьте дырку в крыльчатке в диаметре. Засуньте в нее новый вал.
Вам необходимо проверить работоспособность вентилятора, настройте резистор и соберите все в обратном порядке.

Многие владельцы пятерки пытались и пытаются усовершенствовать отопительную систему своего автомобиля. И не всегда только полная замена отопителя ваз 2105 является единственно верным решением. Часто на ваз 2105 замена крана отопителя или иные переделки дают большую пользу. К примеру, можно самостоятельно уплотнить стыки рукавов воздухоотвода или перераспределить воздушные потоки, но все же, это не дает большой эффективности.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Загрузка …

Устройство печки Ваз 2110 – 2112

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент	Особенности
Электродвигатель	На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор	На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки	В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор	Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Особенности конструкции

Как и на большинстве других легковых автомобилей, отопительное устройство УАЗ Патриот представляет собой систему отопления салона так называемого жидкостного типа, предполагающего совмещение отопителя с системой охлаждения транспортного средства. Устройство отопителя УАЗ Патриот 2007 года полностью повторяло конструкцию печки предшественника – УАЗ-31622, но уже в следующем году автомобиль получил кондиционер и модифицированную систему отопления. Её основным узлом стал радиатор печки, смонтированный под центральной консолью и заключённый в пластиковый корпус достаточно сложной геометрии. Связь между системами охлаждения и отопления осуществляется посредством резиновых шлангов, в качестве разделительных элементов используются заслонки и кран.

Устройство печки УАЗ Патриот с 2012 года выпуска предполагает наличие двух теплообменников, нагрев которых осуществляется с помощью горячего антифриза, поступающего их системы охлаждения силового агрегата. Радиаторы отопителя представляют собой систему тонких трубок, имеющих большую площадь поверхности, благодаря чему и обеспечивается интенсивный теплообмен с холодным воздухом в салоне.

В состав теплообменника включён центробежный вентилятор, который может функционировать в различных режимах. Именно вентилятор ответственен за доставку воздуха в теплообменник, а также за вывод уже нагретого воздуха в салон, для чего в нём предусмотрены специальные воздуховоды. После остывания в радиаторе антифриз поступает с систему охлаждения через выводящий шланг, замыкая цикл работы печки. Выключение режима обогрева производится посредством крана, которым перекрывается доступ горячего антифриза к печному радиатору. Краник обычно перекрывают с наступлением тепла, когда в постоянном обогреве салона особой нужды нет.

Как видим, схема конструкции печки достаточно проста. Отметим, что для облегчения прогона охлаждающей жидкости по охлаждающей системе силового агрегата автомобиля используется электронасос, благодаря которому тёплый воздух начинает подаваться в салон УАЗ Патриот уже через несколько минут после запуска двигателя. Недостаток использования подобной схемы системы отопления – невозможность функционирования при выключенном моторе – во время стоянки автомобиля, чтобы прогревать салон, приходится периодически запускать ДВС. Отметим, что устройство отопителя Патриота 2009 г с кондеем предполагает наличие только одного обогревателя, но некоторые комплектации имели две печки.

Основные неисправности печки

Причины неисправности можно перечислить в небольшом списке:

Возникшая поломка блока управления.
Механические либо эксплуатационные повреждения поверхности радиатора.
Вышедший из строя добавочный резистор.
Поврежденные внешними факторами или изношенные продолжительной эксплуатацией патрубки радиатора.
Неисправный кран отопителя.

Как определить какая именно поломка произошла? Рассмотрим несколько различных признаков по которым вы сможете определить причину неисправности и понять с чего начинать ремонт печки.

Печка не обогревает пространство для ног

Ремонт печки также не требует больших навыков в моделе нива шевроле. В редких случаях радиатор печки в моделе нива шевроле мы меняем.Печка нива шевроле имеет простое устройство.Чтобы устранить поломку, нужно сначала измерить температуры жидкости в системе. Это действие покажет где может быть проблема. Когда мотор нагревается до 90 градусов без проблем, а тепла так и нет, то неисправность в системе охлаждения.Заслонка должна быть исправна. Отрегулируйте заслонки, выполняя следующую последовательность действий:

Двигатель нужно нагреть до момента, когда тепло вы сможете почувствовать открытой ладонью.
Устанавливается крайнее значение переключателя.
Ручка, которой регулируется направление воздуха, поворачивается в верхнее положение, затем без промедления ее нужно установить на «10» часов. Данные манипуляции помогут теплу попадать в низ салона автомобиля.

Данные действия повторяются до достижения результата, так как в основном данная проблема возникает из-за недочетов сборки. Люфты препятствуют свободному продвижению воздуха и постановке необходимого положения заслонки сразу

Стоит отметить-если теплый воздух так и не дует внутрь машины, то нужно обратить внимание на саму систему охлаждения.Можно также ремонт печки сделать в специализированном центре для модели нива шевроле

Утечка тосола из печки

Износ резиновых шлангов, поломка крана отопителя, все это приводит к возникновению утечки жидкости. Циркуляция жидкости в системе происходит под давлением, что требует сто процентной герметичности соединений. В процессе использования все соединительные трубки, прокладки могут прийти в негодность так как утрачивают гибкость, появляются трещины. Такие поломки обычно достаточно легко обнаружить. Патрубки, пришедшие в негодность заменяют. Замена патрубков печки нива шевроле достаточно легкая процедура. Края соединений можно промазать герметиком перед сборкой. Рекомендуется для стягивания избегать некачественных дешевых хомутов китайского изготовления- они не обеспечат крепкое сцепление и герметичность соединений.

Печка плохо греет в шеви нива

Ремонт печки в новых моделях нива шевроле не требуется.Установить причину плохой работы можно после диагностики. Например,если при изменении силы подачи воздуха на трех скоростях вы не замечаете никаких изменений, или тепло не подается вообще, то скорее всего неисправен резистор, который нужно заменить на рабочий.

Если замена не решила проблему, необходимо продолжить диагностику

В случае, когда снижается уровень охлаждающей жидкости через сутки после долива до уровня, нужно обратить внимание на состояние соединительных шлангов. При необходимости провести замену на новые

Поломку блока управления отопителя лучше устранять на станции технического обслуживания, потому что у специалистов, работающих там есть нужные специализированные инструменты, необходимые в этом случае.

Также создать остановку работы печки может засоренный салонный фильтр. Затрудненная циркуляция увеличивает нагрузку на электро цепь автомобиля, приводя тем самым к перегоранию предохранителей.

При покупке авто вторичного рынка рекомендуется сразу провести промывку отопительной системы, чтобы потом не попасть на ремонт печки в поддержанных моделях нива шевроле.
