Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.

Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.

Состав системы охлаждения Газели

Любая система охлаждения двигателя состоит из определённых компонентов, каждый из которых выполняет свою функцию. Так, чтобы понять с чего состоит вся структура системы и предназначение узлов, не достаточно посмотреть на схему. Рассмотрим, все детали, а также их характеристики.

Радиатор

Радиатор является одной из незаменимых частей системы охлаждения. Именно в этом элементе происходит охлаждение охлаждающей жидкости, которая циркулирует по системе. На Газели зачастую устанавливается радиатор алюминиевой конструкции, в котором в три ряда идут трубки.

Он имеет входное и выходное отверстие, где в первое входит горячая «охлаждайка», а со второго выходит остывшая жидкость. Охлаждение происходит за счёт встречного потока ветра, который проходит сквозь деталь.

Электровентилятор

На помощь радиатору, если он не справляется, приходит вентилятор охлаждения, который срабатывает автоматически, когда температура жидкости в системе доходит до 105 градусов. При этом, вентилятор достаточно быстро и эффективно охлаждает соты радиатора, а когда температура упала, он выключается.

Включение и выключение данного узла проводится при помощи датчика температуры охлаждающей жидкости и электронного блока управления двигателем, который регулирует все процессы работы мотора.

Термостат

Термостат — один из элементов, который знакомый почти всем автомобилистам. Элемент помогает прогревать двигатель, а также охлаждать его. Как известно у автомобильных двигателей существует два круга охлаждения, каждый из которых выполняет свою функцию. Так, если термостат закрыт, то жидкость циркулирует по малому кругу без участия радиатора.

Обычно, эта система необходима для быстрого и эффективного прогрева силового агрегата. Когда термостат открывается (при 65-70 градусах), то ОЖ начинает циркулировать через радиатор, что позволяет ей не перегреваться.

Датчик температуры

Датчик температуры — единственная электрическая часть системы охлаждения двигателя, которая считывая данные о температуре системы, отправляет их в электронный блок управления двигателем. Впоследствии «мозги» на основе полученных данных принимают решение о включении вентилятора охлаждения или нет.

Стоит отметить, что неисправность данного датчика, обычно, приносит много проблем владельцам силового агрегата, поскольку на основании данных температуры регулируется не только включение электровентилятора, но и расход топлива, а также работа вспомогательных систем.

Расширительный бачок

Расширительный бачок — пластиковая ёмкость, которая располагается выше остальных элементов системы охлаждения и показывает уровень «охлаждайки» в моторе. Кроме этого, в него выдавливается лишнее количество жидкости с системы.

Пробка расширительного бачка

Очень важным элементом охлаждения является — пробка расширительного бачка, поскольку именно через неё будет выдавливать горячую или кипящую ОЖ в случае перегрева силового агрегата. Также служит клапаном, который показывает наличие проблем в системе охлаждения.

Водяной насос

Один из самых важных элементов мотора — водяной насос или просто помпа. Этот узел обеспечивает циркуляцию ОЖ по всей системе. Чем быстрее работает помпа, тем быстрее происходит охлаждение движка.

Привод помпы производится при помощи ремня генератора, который приводится в действие от шкива коленчатого вала. На двигателях Газель 405 установленный современный водяной насос, не разборной, поэтому, при выходе со строя — элемент меняется в сборе.

Патрубки

На 405 моторах установлены патрубки, которые соединяют узлы системы между собой и обеспечивают циркуляцию жидкости. Родные патрубки — резиновые и при воздействии перепада температур зачастую расходятся, поэтому многие автолюбители стараются заменить их — на силиконовые, которые не дешёвые.

Радиатор печки

Использование радиатора печки — сезонное явление. Конечно, если смотреть со стороны охлаждения двигателя, то отопитель поглощает достаточное количество вырабатываемого тепла. Но, этот узел используется только в зимний период. При поломке термостата и электровентилятора печку используют, как дополнительный узел охлаждения, но в летнее время года это создаёт значительный дискомфорт.

Патрубки радиатора ваз 2114

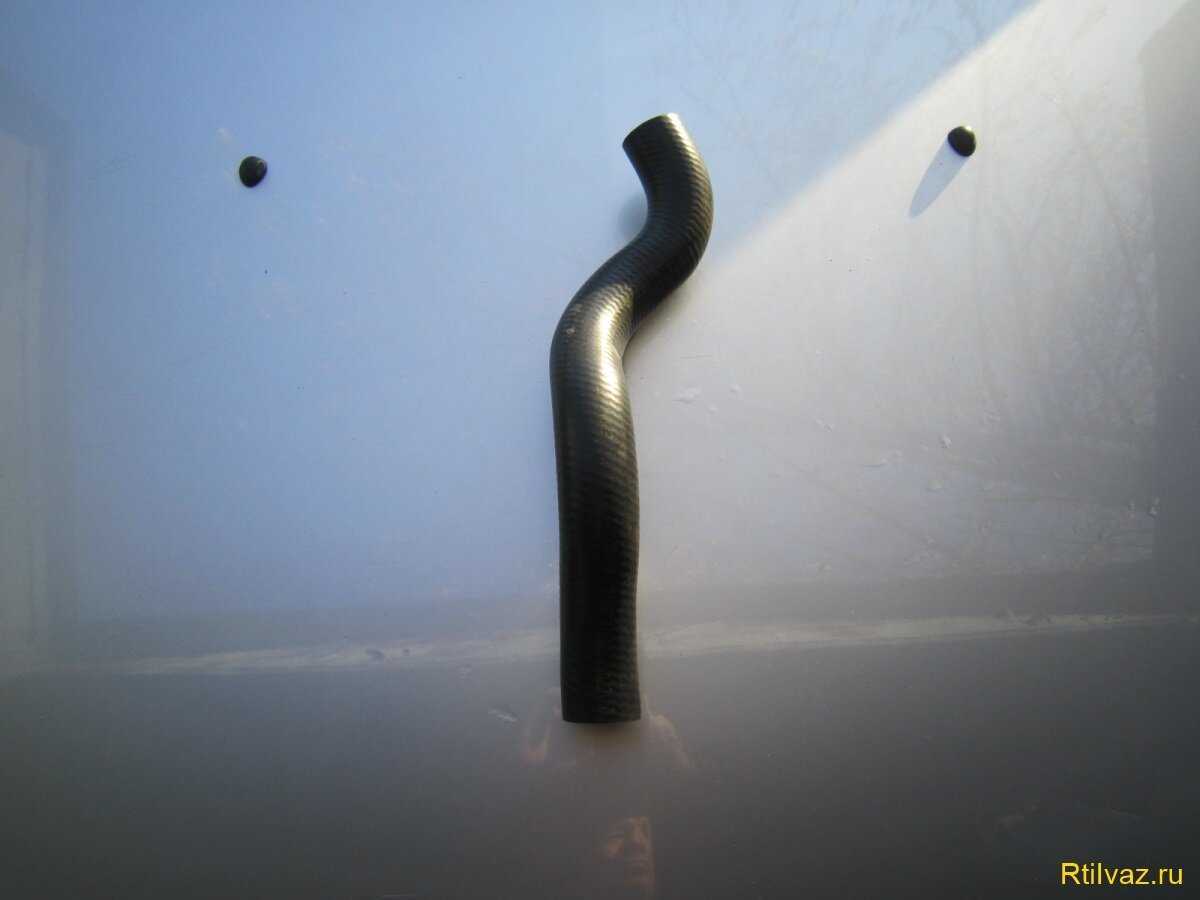

Далее идёт подводящий верхний патрубок радиатора, соединяющий радиатор с головкой блока двигателя.

Этот шланг идёт на инжекторные двигатели. Его внутренний диаметр 32мм, смотрите каталожный номер 21082-1303025.

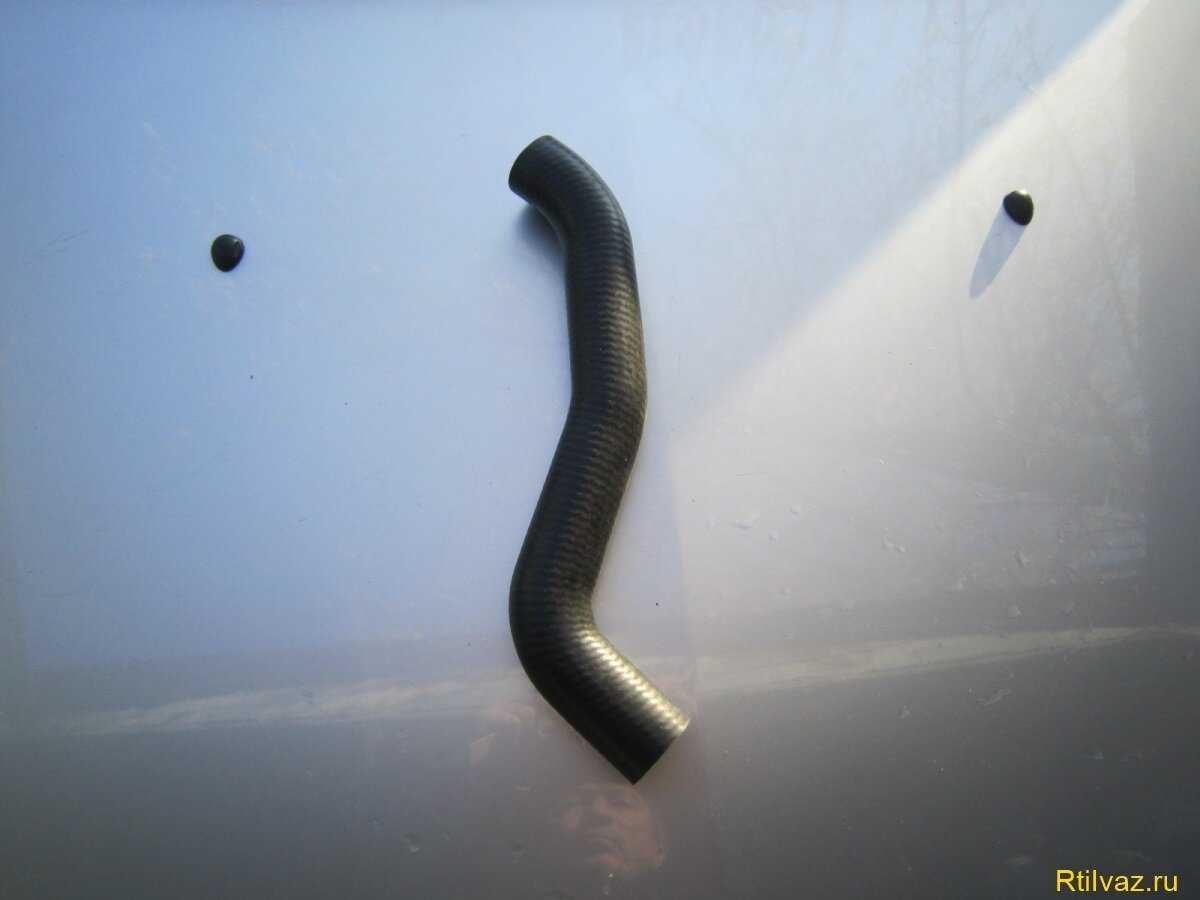

Следующий, это нижний отводящий патрубок радиатора, соединяющий радиатор с термостатом системы охлаждения двигателя.

Его каталожный номер 21082 – 1303010, внутренний диаметр также 32 мм.

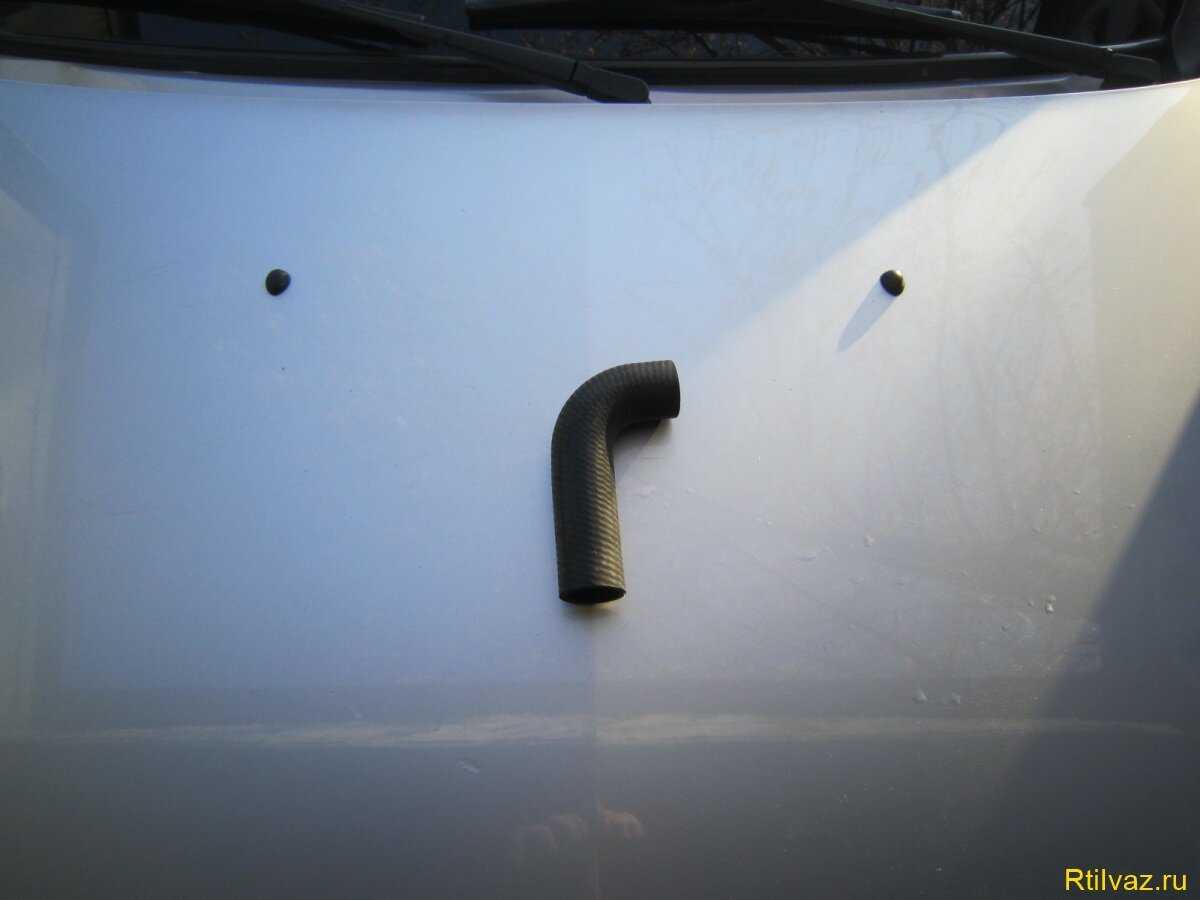

Патрубок «уголок» для соединения термостата с водяным насосом (помпой).

Каталожный номер – 2109-1303093-01. Этот патрубок идёт практически на все переднеприводные модели ваз и внутренний диаметр также 32 мм.

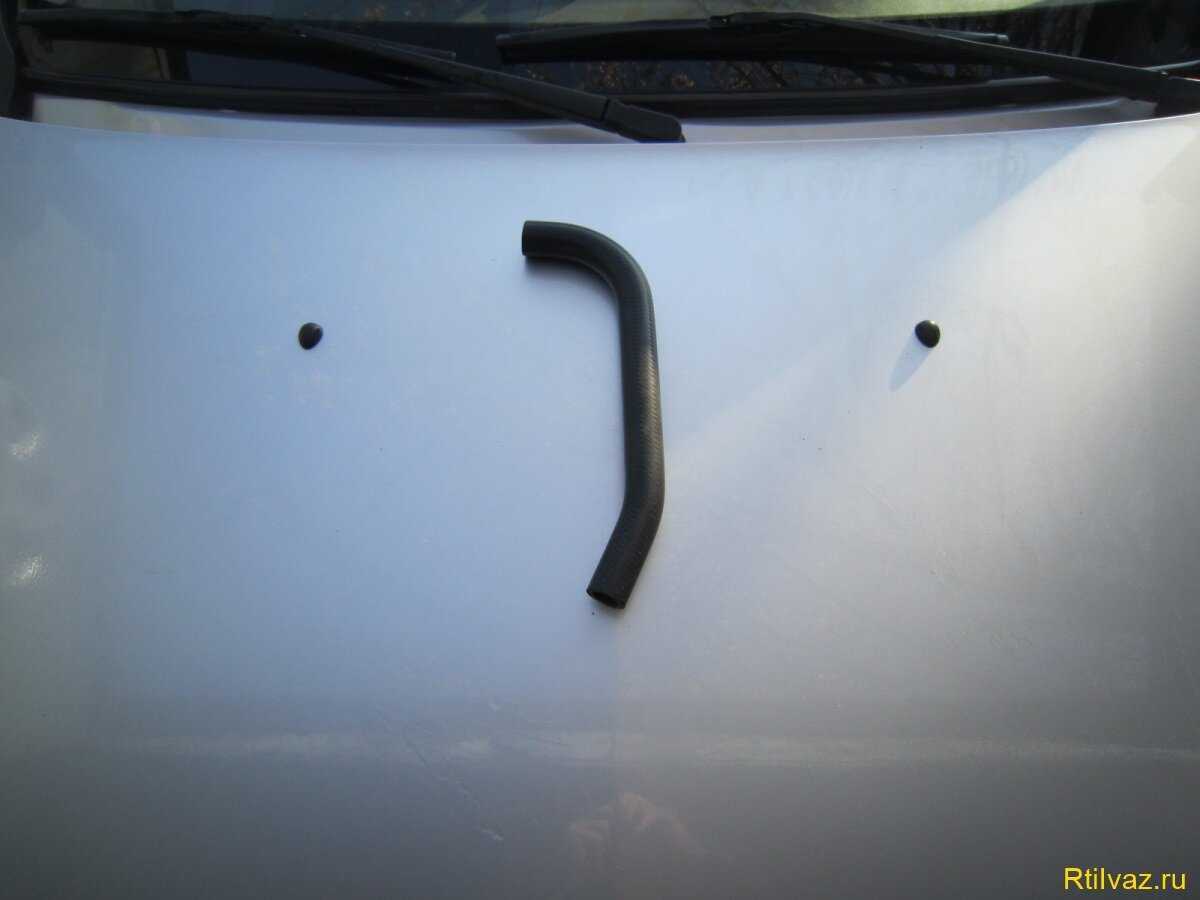

Патрубок расширительного бачка, в народе называют «заправочным».

Он служит для соединения расширительного бачка с термостатом. Через него антифриз попадает в систему охлаждения при заполнении системы или доливке через расширительный бочок. Его номер смотрите по каталогу 21082-1303080.

Патрубки печки ваз 2114

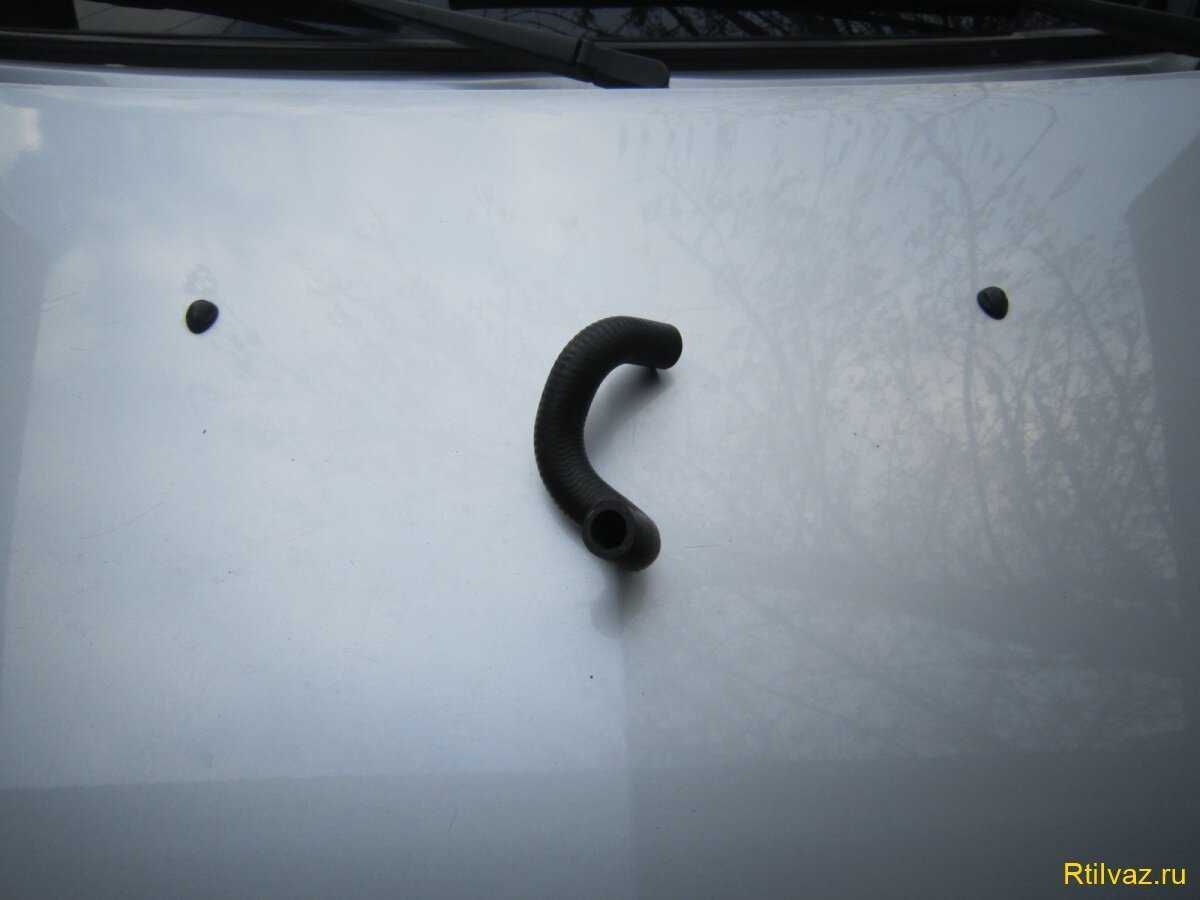

Патрубок, служащий для соединения отопителя с головкой блока, называют часто в быту «гусь большой», из-за его сходства с этой птицей.

Шланг подводит охлаждающую жидкость от головки блока к радиатору печки. Смотрим номер по каталогу 2114 – 8101206.

Эти рассмотренные резиновые шланги армированные, кроме шлангов подогрева дросселя и тосольных пароотводящих.

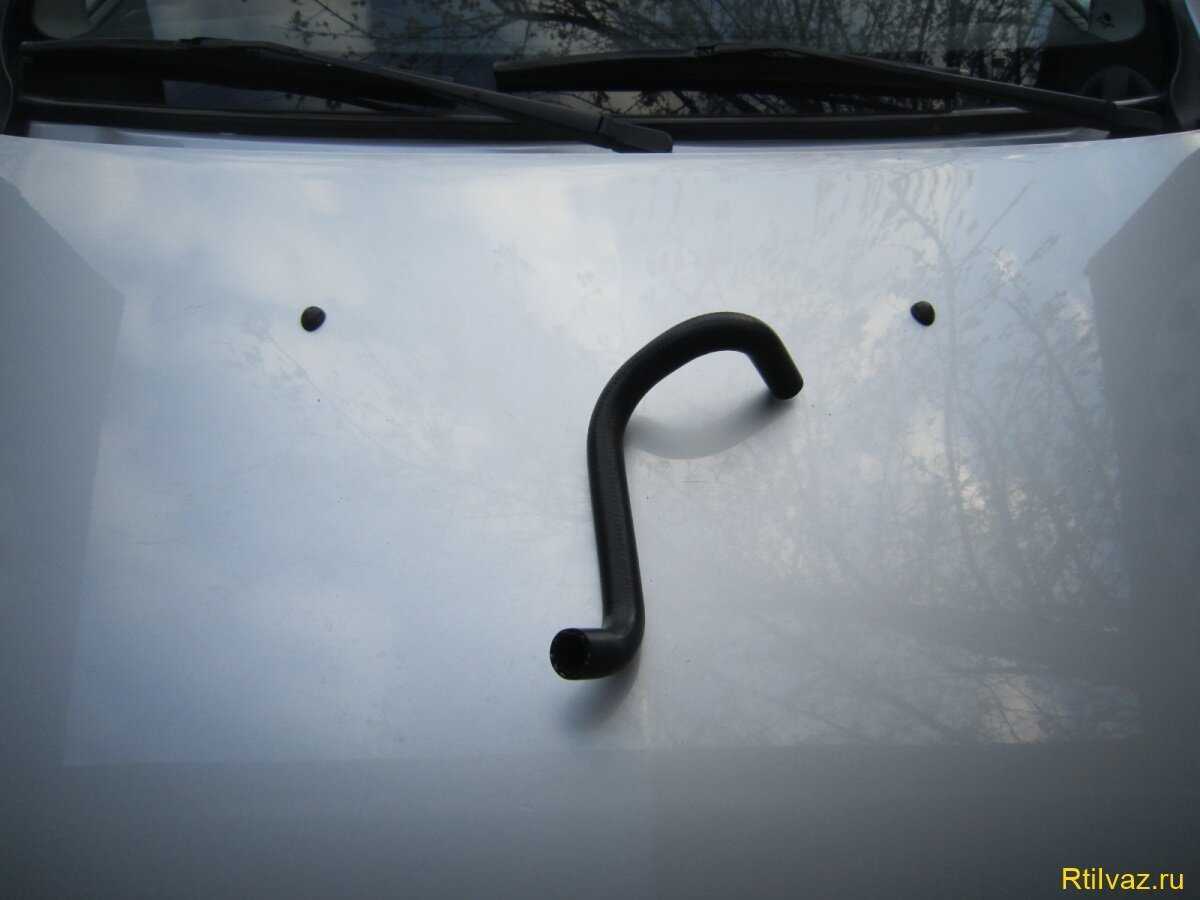

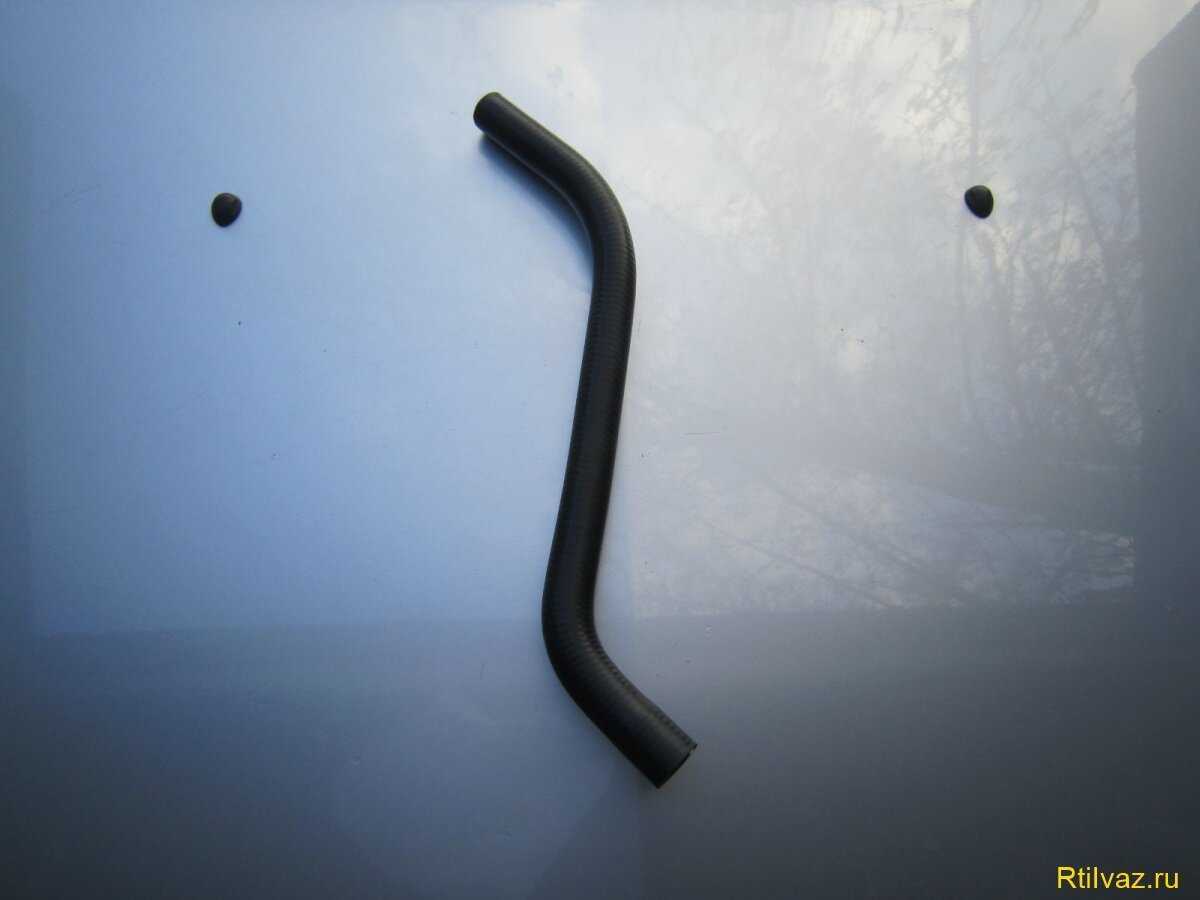

Шланг «гусь кривой» находится под капотом авто и служит для отвода охлаждающей жидкости с радиатора отопителя к водяному насосу.

Каталожный номер гуся кривого 2114- 8101208, заводской БРТ.

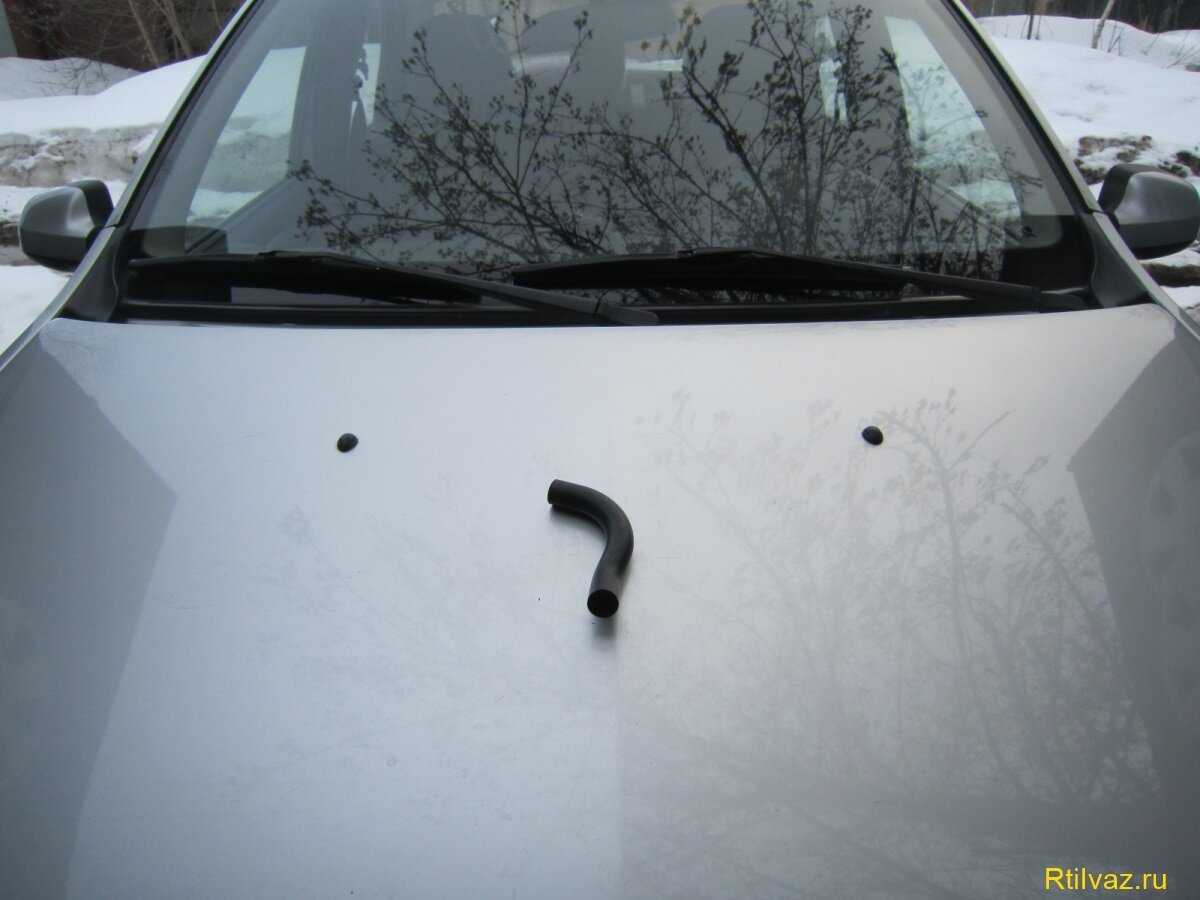

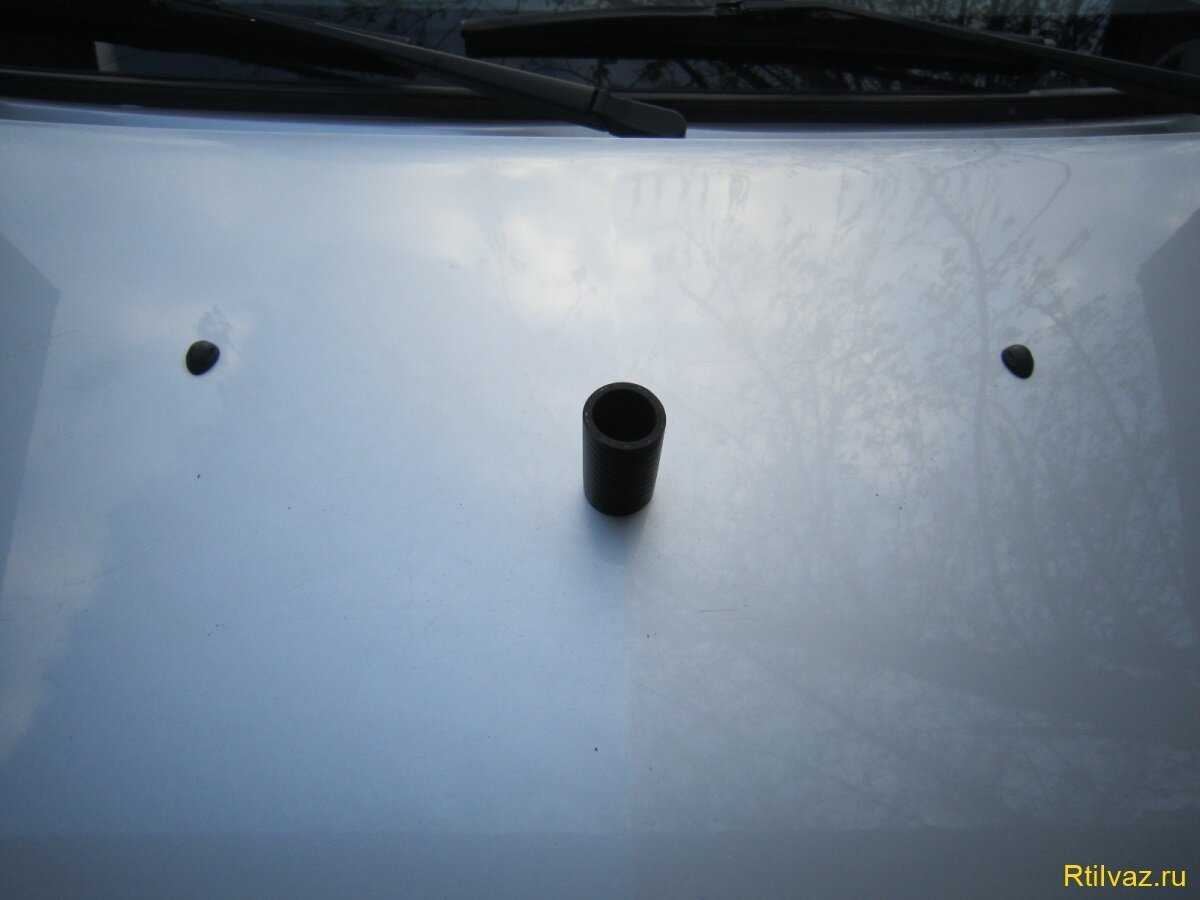

Патрубок «коротыш» соединяет термостат с головкой блока двигателя.

Каталожный номер коротыша 2108-1303082, изготовитель завод БРТ, внутренний диаметр отверстия 32 мм.

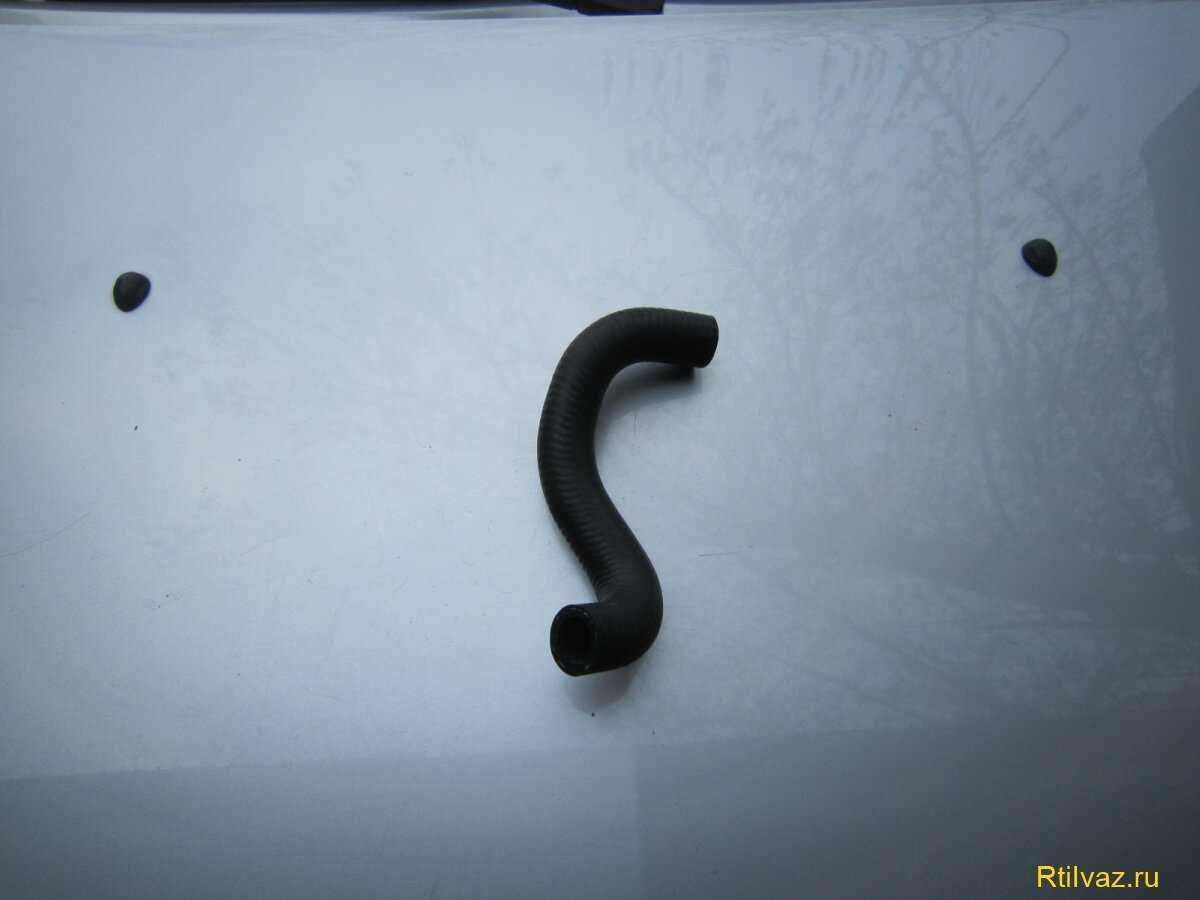

Патрубок салонной «малый» печки, подводит охлаждающую жидкость к радиатору печки, через кран, от «гуся кривого».

Его каталожный номер ваз 2114-8101200 от завода БРТ.

Патрубок салонный «большой» отводящий, предназначен для отвода охлаждающей жидкости от радиатора печки через шланг «гусь большой» к водяному насосу.

Номер каталожный 2114-8101204 от завода БРТ.

Под капотом «гусь большой» подводит охлаждающую жидкость к радиатору печки через краник. А отводит жидкость к помпе от радиатора печки «гусь кривой» через салонный «большой» шланг. Например, благодаря набору резиновых патрубков, происходит циркуляция охлаждающей жидкости через радиатор отопителя.

Резиновый патрубок, так называемый «сапуночек» инжекторный служит для соединения клапанной крышки головки блока с резиновый «улиткой» (2111) подачи воздуха в двигатель.

Номер заводского сапуночка верхнего по каталогу 2111-1014058-10.

Все представленные в видео соединения относящиеся к системе охлаждения находятся под капотом и в салоне автомобиля ваз 2114, кроме патрубков сапуна большого, малого сапуночка и улитки, служащие для прохода воздуха.

В машине находятся также всем известные шланги подачи бензина, тормозные шланги, вакуумный шланг, а также подачи жидкости для омывания лобового стекла и другие. Их также нужно будет рассмотреть на видео и описать в статьях.

Все резиновые шланги в автомобиле нуждаются в постоянной замене, так как находятся под воздействием агрессивных жидкостей и постепенно теряют свои свойства. Они теряют свою эластичность, дубеют, трескаются и иногда, разрываются при долгой эксплуатации без замены.

Поэтому, периодически рекомендуется просматривать их состояние и производить замену при обнаружении любой неисправности.

На этом видео обзор заканчивается, надеюсь, что ролик будет кому-то полезен как для информации, так и при обслуживании своего авто.

Комплект патрубков и шлангов ваз 2114 видео

Спасибо, кто посмотрел видеоролик, подписывайтесь на канал, пишите комментарии и задавайте вопросы.

До свидания на страницах блога RtiIvaz.ru! Удачи на дорогах.

Видео по замене радиатора печки на ВАЗ 2110, 2111 и 2112

Уже в привычном для всех стиле, сначала выкладываю свой видео обзор по ремонту, а затем приведу несколько слов касаемо замены данной детали.

Обратите внимание, что для большей простоты и удобства при выполнении данного ремонта ВАЗ 2110, лучше предварительно открутить главный тормозной цилиндр, а также вакуумный усилитель тормозов. И отодвинуть все эти детали немного в сторону, чтобы они не препятствовали снятию радиатора печки

Разумеется, откручивать тормозные трубки не нужно, достаточно просто отвернуть две гайки крепления цилиндра к вакуумнику, после чего отвести всю конструкцию в сборе. Что касается усилителя, то со стороны салона — под рулевым валом есть 4 гайки, которые необходимо отвернуть. И уже после этого можно немного отвести и эту деталь в сторону.

Чтобы сохранить герметичность системы отопителя, а точнее — его корпуса, обязательно следите за сохранностью уплотнительной поролоновой прокладки, которая приклеена по всему периметру радиатора.

Также, ставьте обязательно клипсы — металлические пружинные скобы-фиксаторы, особенно с нижней стороны внутреннего корпуса мотора отопителя. Если этого не сделать, корпус может прилегать не плотно, и тепло будет теряться при циркуляции воздуха.

Замена патрубков

Весь процесс замены патрубков делится на два этапа:

• Демонтаж;
• Установка.

Начнем с демонтажных работ.

1. Открутите пробку расширительного бачка, чтобы в систему попал воздух.
2. Откройте кран отопителя внутри салона, повернув регулятор до упора вправо.
3. Снимите защиту картера, открутив все крепежные болты.
4. Подготовьте емкость, куда будете сливать старую ОЖ. Она должна быть из пластика объемом минимум 10 литров. Выбирайте чистую тару, если хотите повторно залить этот тосол.
5. Зачистите поверхности возле сливной пробки на блоке цилиндров и радиаторе. Так грязь не попадет в емкость для слива ОЖ.
6. Подставьте тару под слив из радиатора, открутите пробку и дождитесь, пока тосол выйдет.
7. Аналогичным образом слейте жидкость из блока цилиндров.
8. Дождитесь, когда вся ОЖ выйдет, после чего закрутите пробки.
9. Начните работу с салона, открутив крепежи приборной панели и убрав их в сторону. Передние кресла сдвиньте максимально назад. Так вы обеспечите себе более-менее комфортные условия.
10. Открутите хомуты с трубок подачи и обратного возврата ОЖ с крана печки. Его вы найдете в перегородке между салоном и отсеком с мотором.
11. Снимите резиновые патрубки. Если их снять тяжело, можете подергать в стороны или обрезать ножом. Все равно они идут под замену. Из-за горячей ОЖ резина прикипает к металлическим штуцерам, что усложняет их демонтаж.
12. Будьте внимательны и аккуратны, не тяните сильно трубки. Иначе вы рискуете повредить соединения штуцеров. А это повлечет за собой куда более дорогостоящий ремонт.
13. Плоской отверткой снимите кран от моторного отсека.
14. Плоскогубцами или пассатижами рассоедините держатель с тягой привода крана печки.
15. Зачистите кран, продуйте его внутреннюю часть сжатым воздухом.
16. Последовательно снимите все оставшиеся патрубки с радиатора и мотора. Обязательно запомните последовательность их расположения, чтобы не возникло проблем с обратной сборкой.

Демонтажные работы На этом демонтажные работы можно считать завершенными. Но впереди не менее ответственное мероприятие — установка новых патрубков.

• Зачистите все места соединения с помощью металлических щеток. Обрабатывайте окружность каждого штуцера. Действуйте аккуратно, не торопитесь;
• Сухой ветошью удалите остатки загрязнений. Даже мельчайшие остатки мусора могут повлечь за собой закупоривания системы охлаждения;
• Обработайте края хомутов мелким надфилем. Так вы сделаете их менее острыми, а потому риск повреждения резиновых патрубков минимизируется;
• Хомуты предварительно наденьте на патрубки, чтобы они оставались пока в свободном положении;
• Если не удается натянуть патрубок на штуцер, попробуйте смазать его края мылом. Так он легче примет на себя патрубок;
• Натяните патрубок, действуя аккуратно и последовательно. Убедитесь, что установка выполнена без перекосов;
• Установив на место элементы, проверьте плотность прилегания. Иногда резина оказывается слишком эластичной или диаметр патрубка больше положенного. Тут лучше сразу сходить в магазин за новым комплектом, чем рисковать системой охлаждения;
• Удостоверившись, что патрубки сели надежно, затяните хомуты;
• Установите на свои места все новые трубки, еще раз убедитесь, что все сделано верно, без перекосов, хомуты затянуты должным образом;
• Проверьте, затянуты ли должным образом пробки слива жидкости охлаждения;
• Залейте в расширительный бачок слитую ранее или купленную новую ОЖ;
• Подождите около 10 минут, потом долейте еще немного жидкости. За это время тосол пройдет по системе, заполнит печку, радиатор, блок цилиндров;
• Закрутите пробку бачка и запустите двигатель;
• Следите за показаниями датчика температуры. Если они поднимаются выше положенных, сразу заглушите мотор;
• Аккуратно откройте крышку расширительного бачка с тосолом и нажмите с определенным усилием на верхний патрубок от радиатора;
• Так вы поспособствуете выходу лишнего воздуха из системы. Повторите процедуру несколько раз;
• Долейте ОЖ в бачок, чтобы тосол оказался на необходимом уровне. Еще раз запустите двигатель и проверьте поведение датчика. Если все хорошо, можете смело дальше эксплуатировать свой ВАЗ 2109.

Во многом эффективность, надежность и длительность работы СО зависит от качества используемых комплектующих при замене патрубков.

Из чего собрать своими руками

Многие автолюбители любят конструировать в гараже своими руками. Как собрать дополнительную печку на Газель в таком случае из подручных средств? Сначала нам нужно найти корпус, в котором будут размещаться все узлы и элементы отопителя. Для этих целей подойдёт даже корпус от компьютерного блока питания. Его нужно разобрать полностью, убрав даже разъёмы и переключатель, поскольку корпус будет подвергаться сильному перегреву.

Вторым важнейшим узлом будет выступать нагревательный элемент, который как раз и будет находиться внутри этого корпуса. С этой целью приобретём кусок нихромового провода или поищем его в гараже. В качестве подсказки — такой материал служит основой для изготовления различных пружинок и зажимов. Такой провод мы должны намотать на любой конусовидный предмет. Осталось правильно рассчитать нагрузку, которая появится дополнительно к штатной электросети.

Как уже говорилось, радиатор или печку чаще всего фиксируют под правым пассажирским передним сидением. Чтобы запускать готовое оборудование в работу, следует вывести кнопку на переднюю панель — она обеспечит подключение оборудования. Сразу отметим, что водителю нужно быть готовым к тому, что работает оно достаточно шумно. Зато оно и обойдётся дешевле, чем покупка фирменной печки в автомагазине.

Как Поменять Радиатор Печки На Газели

в качестве снять радиатор газовые печи?

Зимой автомобильная плита играет ключевую роль, доставляя тепло в салон автомобиля, обеспечивая тем самым комфортную температуру для водителя и пассажиров. Печка в нашей стране играет неотъемлемую роль в автомобиле. Зимой это зависит не только от приятной температуры в салоне, но и от безопасности, потому что без нее наши окна туманны или покрыты морозом. Отказ печи зимой — это, конечно, неприятная проблема, которую необходимо решить в ближайшем будущем. Итак, рассмотрим конструкцию основного автомобильного отопителя.

Главный обогреватель: 1 — кронштейн; 2, 4 — рычаги оси рычагов; 3 — кронштейн для крепления крышек приводных шатунов; 5 — зажим; 6, 7, 17 — оболочки кабеля; 8, 9 — заслонки привода жалюзи; 10 — защитный кожух; 11 — дело ОВД; 12 — крышка вентилятора; 13 — печать; 14 — разъем привода; 15 — винт; 16 — электрический вентилятор; 17 — два кронштейна для крепления фланца электровентилятора; 18 — тяга; 19 — радиатор отопления; 20 — кладка; 21 — крышка; 22 — кран; 23 — шланг

Часто летом мы закрываем кран (поз. 22), чтобы теплый воздух не попадал в кабину. С наступлением холода мы забываем включить его, и наша печь не пускает тепло в кабину. В этом случае просто откройте его и наслаждайтесь теплом.

Одна из самых распространенных проблем, когда печь это работает, но он прекращает подавать теплый воздух, это проблема с кабелем, тяга ослабевает или исчезает совсем. Необходимо затянуть кабель (поз. 19), чтобы, когда кабель полностью открыт, кабель полностью открывает затвор и, когда он полностью закрывается, закрывает его. Если эта операция не помогла, проверьте впускную и выпускную трубы, если впускная труба теплее, чем выпускная труба, то можно сделать вывод, что радиатор печь должна быть удалена и очищена

Как снять радиатор?

Сначала нужно выключить двигатель и отсоединить массу от аккумулятора. Тогда мы можем начать работать в салоне. Вам не нужно разбирать торпеду, чтобы добраться до радиатора отопителя. Все, что нам нужно сделать, это вытащить перчатку. Снимаем нижнюю перчатку, за ней видим кожух, натягиваем на себя. Отсоедините кран (поз. 22), открутите хомуты и снимите шланги (поз. 23), подающие и возвращающие охлаждающую жидкость (предварительно затянутую, чтобы она не пролилась охлаждающая жидкость) Затем снимите болт (поз. 24) с помощью поз. 10, снимите крышку (поз. 21). Видим наш радиатор, он крепится двумя болтами, откручиваем и вытягиваем на поверхность. Если вы просто выключили машину, а плита остыла, скорее всего, вам придется ее поменять.

Есть моменты, когда печь не работает из-за скопления воздуха система охлаждения. В такой ситуации необходимо выпускать воздух из сопел, примыкающих к карбюратору, как правило, это вторая высшая точка, где воздух собирается после расширительного цилиндра.

Если все вышеперечисленные способы не помогли вам, вам следует обратиться на СТО. Помните, что правильная работа печи — это не только тепло, но и безопасность.

Ниже вы найдете интересный видеоклип.

You may also like

Управление фургоном ухудшилось, когда ямы загнали и ударил? Ищете кого-то, кому можно доверять ремонт подвески Citroen Berlingo? Вы находитесь в

Как снять радиатор печки на газели бизнес

Так как эта Газель у меня на обслуживании, ранее я поменял на ней родную дополнительную электропомпу на электропомпу BOSH. Это мера по помощи в циркуляции ОЖ по патрубкам.

Причин нарушения циркуляции ОЖ по контурам отопления может быть несколько:

• завоздушивание системы
• засорение радиатора отопителя
• засорение резиновых патрубков
• исчерпала свой ресурс основная помпа

Завоздушивание в моём случае отпадает. Весь воздух был удалён из системы и не помогло. Точнее помогло, но не сильно.

Поэтому решено было идти от простого к более сложному — сначала проверить радиаторы и патрубки на засор и потом уже смотреть дальше.

Прежде всего, для удобства работы снимаем пассажирское переднее сидение.

Снимаем, кожух с задней печки. Саму печку откручиваем и снимаем боковую крышку для того, что бы вынуть дополнительный радиатор отопителя салона Газели.

Радиатор отнёс на проливку. В домашних условиях подсоединяем с помощью двух резиновых шлангов к горячей воде и даём напор. Рукой определяем равномерность зон нагрева радиатора. В моём случае, радиатор грелся нормально и равномерно, но установлен был низовым патрубком вверх. И соответственно имел постоянную воздушную пробку вверху. Кто-то из предыдущих установщиков накосячил…

Затем, снимаем радиатор отопителя водителя. Для этого откручиваем бардачёк и вынимаем его.

Теперь можно добраться до радиатора отопителя водителя

Прежде всего надо обратить внимание на возможные подтёки ОЖ в районе радиатора и патрубков. В моём случае, всё сухо

Правда полость в которой находится отопитель, засрана прилично…

Несём радиатор на проливку. При проливке оказалось, что этот радиатор был подзабит. Пришлось его чистить и проливать серьёзно. После всех процедур радиатор равномерно прогревался и его можно ставить обратно.

Затем, необходимо пролить и продуть все магистрали, по которым идёт ОЖ до и после отопителей. Если где есть засоры прочистить. Если где есть старые и потерявшие эластичность шланги — заменить.

После того, как всё это проделано, собираем всё обратно используя герметик. Некоторые родные хомуты я заменил на обычные.

Выехал на Газели на испытательный прогон. Циркуляция по патрубкам есть. Радиаторы прогреваются, но не достаточно. Заехал на горочку, передом машины вверх. Дал 4000 оборотов в течении 3 минут. Из печек «африка»!

Еду обратно по дороге, опять воздух средней теплоты… Ну, думаю, что-то здесь не так. Останавливаюсь. Даю опять 3000 оборотов. Из печек «африка»…

Вердикт понятен и неприятен — подошла основная помпа. Гонять ОЖ по двигателю, она ещё гоняет, а вот обеспечить нормальную циркуляцию в салон уже не хватает производительности…

Для качественного ремонта необходима правильная диагностика, а для её проведения нужно знать, как устроен механизм и принципы его работы. Для начала подробно рассмотрим принцип действия системы отопления в автомобиле Газель. Как и в большинстве авто, отопление происходит за счёт нагретой жидкости. Тепло – это побочный эффект от работы двигателя. Нагрев происходит из-за сгорания топлива и от трущихся поверхностей. Тепло отводится системой охлаждения в атмосферу. В холодное время года это тепло используется для обогрева салона. Для этого автомобиль оборудован системой отопления, которая является составной частью системы охлаждения. И чем выше температура охлаждающей жидкости в системе охлаждения двигателя, тем горячее радиатор отопителя.

Далее, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону автомобиля. Для управления всеми параметрами отопителя Газель установлен электронный блок управления. Он расположен на центральной консоли автомобиля и имеет такие регулировки, как: температура, интенсивность и направления обдува. Всё управление электронное, а все приводы электрические. Это очень удобно: для изменения параметров водителю не нужно отвлекаться от управления автомобилем. Также возможна регулировка температуры в автоматическом режиме. Регулировка температуры осуществляется за счёт изменения количества горячей охлаждающей жидкости, проходящей через отопитель. Это регулирует кран с электроприводом. Регулировка заслонками осуществляется моторедукторами.

Детали и узлы системы

Схема устройства охлаждения двигателя Лада Приора достаточно простая и присущая всем инжекторным версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

Радиатор и электровентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции, и недостаточном охлаждении системы. При этом мотор может перегреваться.

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора. Смена термостата проводится легко, для этого просто необходимо слить ОЖ до уровня ниже детали и открутить корпус. Под корпусом находится изделие.

Водяной насос

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате. Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.
