Как прокачать гидроусилитель руля на шевроле нива

Осмотр и определение дефектов

Внимательно осмотрите содержимое и запомните (можно сделать фотографию) что где и как стояло (большее внимание нужно обратить на положение цилиндра). Можно покрутить шкив ГУРа и аккуратно пинцетом проверить, как двигаются лопасти в пазах вала

Все части должны вытаскиваться без усилий, так как ни каких фиксаций они не имеют, но центральная ось закреплена жёстко, она не снимается.

Осматриваем вал с обратной стороны, части (корпус ГУРа и стенка крышки) прикасающихся к ним, на предмет задиров или проточин, у меня всё идеально.

Теперь всё внутренне хозяйство извлекаем на «чистую» ветошь и начинаем его изучение.

Внимательно исследуем вал, все пазы у него имеют очень острые края со всех сторон. Одна из торцевых сторон каждого паза имеет выраженную заточенность внутрь, что при передвижении лопатки внутри паза при постоянном уклоне к этой стороне сильно затруднит её ход (это может быть первой составляющей плохой работы ГУРа). Боковые части пазов вала, так же «заточены», это можно почувствовать, если провести пальцем в разные стороны по торцевой (внешней окружности), а так же по боковым частям вала в разные стороны. В остальном вал идеален, ни каких изъянов и зазубрин не имеет.

Замена жидкости в гидроусилителе руля на Шевроле Нива

Жидкость гидроусилителя выполняет одну из важнейших функций автомобиля — упрощает поворот руля, что в свою очередь позволяет водителю регулировать траекторию движения. Однако как и любое другое масло, гидравлическая жидкость требует своевременной замены. Как сменить масло в Шевроле Нива самостоятельно, расскажем ниже.

Выбор масла для заливки в гидроусилитель руля на Chevrolet Niva

Гидравлическая жидкость в Шевроле Нива — это масло, с помощью которого передается сопротивление от насоса к гидроцилиндру. Такой механизм облегчает поворот руля. Помимо этого, средство смазывает детали автомобиля и не дает им износиться.

Циркуляция масла по системе ГУР происходит по связывающим узлам и шлангам. Уровень смеси указан на расширительном бачке метками MIN и MAX. Так каждый автомобилист должен следить за количеством масла и своевременно доливать его. В противном случае, система выйдет из строя, а ее ремонт обойдется дорого.

Управление автомобилем без гидравлической жидкости приведет к поломке насоса, который является дорогостоящей деталью. Вследствие этого работать механизм ГУР не сможет. В случае, если Chevrolet Aveo остался без масла в системе ГУР, необходимо вызвать эвакуатор.

При отказе ГУР управлять автомобилем возможно, однако руль будет тяжело поворачиваться.

Езда без гидраусилительной смеси подвергает риску поломки насоса, который стоит приличных денег, так как он станет работать насухую. Вследствие этого деталь выходит из строя преждевременно.

Как и любая другая жидкость, гидравлическое масло с течением времени теряет свои свойства. Согласно регламенту, замена требуется каждые 100 тыс км или 1 раз в 2-3 года. Помимо этого, система ГУР может выйти из строя и по другим причинам, в этом случае залиается новое масло.

Признаки необходимости замены жидкости ГУР:

Ощущение обратных толчков на рулевом колесе. Если приводной ремень насоса натянут или изношен его необходимо заменить, после чего сменить раствор ГУР;
Руль поворачивается с большим усилием либо напротив — слишком легко;
Смесь в бачке утратила первоначальный цвет;
Ощущение запаха гари;
Низкий уровень раствора в системе;
Малое число оборотов холостого хода двигателя;
Грязный фильтр заправочного бачка;
Низкое рабочее давление насоса гидроусилителя;
Наличие воздуха в ГУР.

Частая эксплуатация автомобиля Шевроле Нива приводит к смене цвета раствора. Это основная причина для замены масла в ГУР. Не стоит также оставлять машину с вывернутым до упора рулем на парковке, так как это приводит детали к преждевременному износу.

Водитель должен своевременно проверять систему ГУР, а также:

контролировать уровень масла, его цвета и качества;
проверять натяжения ремней привода на насос ГУР;
проверять шланги на наличие протечек.

Процесс замены масла в гидроусилителе руля

Замена жидкости ГУР в ато Шевроле Нива осуществляются следующими способами:

частичная замена масла;
полная замена жидкости в гидроусилителе.

Способ замены определяется в зависимости от исходного состояния жидкости в бачке.

Для того чтобы частичной сменить жидкость потребуется шприц, резиновая трубка, 1,5 — 2 л масла.

Порядок частичной замены жидкости в гидроусилителе:

Открутить клапан расширительного пластмассового бачка ГУР;
Выкачать жидкость с помощью шприца и трубки;
Залить новую жидкость до максимальной отметки;
Завести двигатель и прокрутить рулем несколько раз до упора;
Заглушить двигатель, выкачать масло и залить новое.

Процедура повторяется до тех пор, пока вытекаемый раствор не будет чистым.

Пошаговый процесс слива старой жидкости и заливки новой

Для того чтобы гидроусилительная система работала исправно, раз в 3 года необходимо проводить полную замену жидкости ГУР. Процедура заключается в следующем:

Приподнять передние колеса авто на домкрате так, чтобы на них не оказывалось никакого давления;
Открыть капот и зафиксировать его;

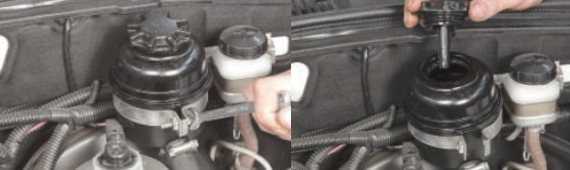

Снять крышку бачка гидроусилителя руля и достать расположенный внутри фильтр;
Очистить фильтр от грязи и налета с помощью специального средства;
Далее выкачать старый раствор из бачка с помощью шприца;
Отсоединяются шланги, содержимое выливается в пустую тару;
Завести двигатель автомобиля и прокрутить руль несколько раз;
После того как вся жидкость из ГУР будет удалена можно приступать к заливу нового масла.

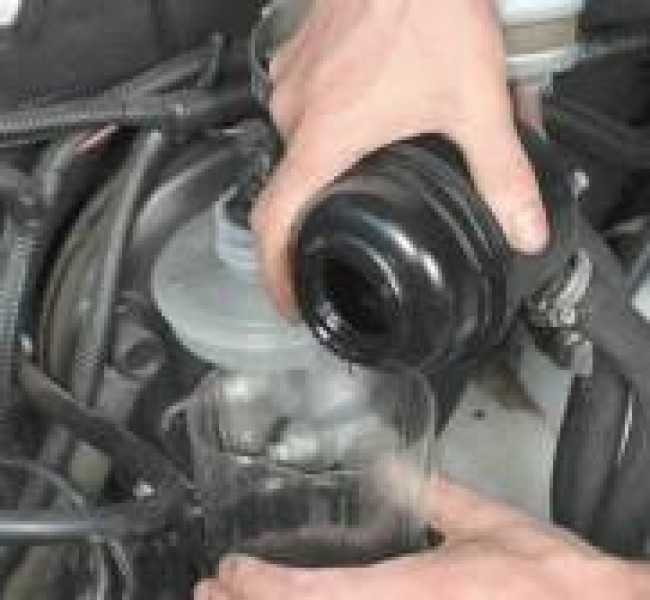

После того как масло будет залито в расширительный бачок до максимальной отметки необходимо распределить смесь по всей системе ГУР. Для этого руль прокручивается до упора вправо и влево. Уровень масла в этот момент спадет. При необходимости, жидкость доливается.

Признаки неисправностей трапеции

Даже при аккуратной езде трапеция имеет свой ресурс, хотя владельцы Шевроле Нива отмечают, что он достигает 100000 км. На самом деле, информация не совсем точна. Через каждые 25 – 30 тыс. км может потребоваться замена рулевых наконечников, а они являются составной частью трапеции.

Первым признаком неисправности шарниров служит увеличенный люфт руля. Изнашиваются шарнирные пальцы, поэтому требуется их замена. В последнее время водители предпочитают приобретать тяги или наконечники в сборе с шарниром. Ускорит износ подвижного соединения отсутствие смазки. Несмотря на то, что завод-изготовитель добавляет в шарнир необходимое количество смазки, следует проверить выполнение данного обязательства.

Определено три фактора, ведущих к возникновению неисправностей трапеции.

Плохое качество дорожного покрытия.
Стиль вождения.
Заводской брак.

В любом случае необходимо как можно быстрее провести ремонтные работы. Состояние системы рулевого управления определяет безопасность эксплуатации автомобиля. Необходимо заметить, что длительное отсутствие ремонта приведет к полному разрушению шарнира. На трассе автомобиль окажется неуправляемым, что может привести к ДТП.

Читать новости о новой Ниве

Рулевые наконечники Нива Шевроле
Силового бампера на Ниву своими руками: Чертежи, изготовление и установка |
Фаркоп на ниву шевроле своими руками чертежи размеры фото
Установка фаркопа на шевроле нива может быть быстро осуществлена своими руками
Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
Как устранить вибрацию раздаточной коробки ВАЗ-21213
Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «

Гидроусилитель руля на Ниве Шевроле

Любой современный кар имеет гидравлический усилитель руля, с помощью которого управлять каром становится весьма просто. Наличие данного устройства весьма животрепещуще на Ниве, потому что этот кар является джипом, его маневренность и манёвренность обязана быть на высшем уровне.

Случается такое, что во время движения появляются проблемы с Гуром. В таковой ситуации необходимо как можно скорей произвести диагностику всей системы. Продолжать движение с таковой неисправность не нужно, потому что может заклинить руль что приведет к аварийной ситуации на дороге. Стоимость работы и сама деталь довольно высочайшая, потому перед тем как отдавать собственный кар в автосервис, можно попробовать починить устройство без помощи других. Но до этого всего необходимо изучить устройство и выяснить какие неисправности появляются почаще всего.

Принцип работы системы гидравлического управления

В ролике ниже вы можете понаблюдать за тем, как работает установленный самостоятельно гидроусилитель руля (автор видео — Владислав Мантула).

Рег.: 07.04.2005Тем / Сообщений: 8 / 439Откуда: МоскваВозраст: 20Авто: 21213 2000 г.в.

Что предпочтительнее и почему, если не обращать внимание на разницу в цене?

Рег.: 02.02.2005Тем / Сообщений: 16 / 769Откуда: Москва, Чертаново.Возраст: 57Авто: 2121395

Я , если бы небыло жалко бабок на свою старушку ставил бы ЭУР однозначно, как мне кажется надёжнее и ставить гораздо проще.

Рег.: 28.07.2005Тем / Сообщений: 1 / 2646Откуда: ИвановоВозраст: 43Авто: Нивка2121. г.в. затертый1,9i и прочий мелкий тюнинг Мурзик МВ 300TD 93г.в.

Рег.: 06.12.2004Тем / Сообщений: 628 / 51730

rdoctor: ГУР, в отличие от ЭУР, демпфирует передачу ударов от колес на руль — при наезде на выбоину на скорости руль не будет вырывать из рук. Собственно, это главный (и едва ли не единственный) плюс ГУРа.ЭУР использует штатный рулевой редуктор. С усилителем ты чаще будешь крутить колеса на неподвижной машине, что сократит ресурс штатного РР. С ГУРом ставится свой редуктор.

А в остальном — у ЭУРа одни плюсы. Цена, простота установки. Да и то, что при неисправности ЭУР получишь просто штатное рулевое, а не едва проворачиваемый руль (хотя про неисправности нашего ГУРа слышать и не приходилось).

А вот вопрос..Наш Нивский ГУР меняет усилие на руле в зависимости от скорости, или нет?Хошется чтоб с увеличением скорости руль деревенел, а не оставался ватным. На сколько я понял- ЭУР отслеживает скорость (не усёк правда нагружает ли он руль с ростом оной?)А ГУР? Он только разгружает? Или всёж отслеживает? (чем кстати отслеживает, если отслеживает? )

Народ, отпишитесь кто ниво эур устанавливал, как он по качеству?Хочу купить, выходит выгоднее чем приоровский и замок, руль и подруливые не нужно менять, подходит всё родное.Разница только что у приоровского есть регулировка по высоте.

Как же работает гидроусилитель руля? Его основным элементом является насос, который с помощью ремня от коленчатого вала засасывает масло и нагнетает его в распределитель. Последний, в свою очередь, отслеживает усилие, прикладываемое к рулю, и с помощью торсиона (следящего устройства) помогает поворачивать ведущие колеса. При движении по прямой торсион не закручивается, поэтому каналы распределителя перекрыты и масло сливается назад в бачок.

ГУР чаще всего приносит пользу при парковке и на поворотах, облегчая работу рук в три раза. Также можно говорить о том, что механизм ослабляет передачу на рулевое управление микроударов от поверхности дороги. Полезен механизм и при резком падении давления в шинах. К минусам гидроусилителя руля относят то, что он мешает «чувствовать машину», поэтому конструкторам нужно добиться компромисса между информативностью и тугостью баранки.

Иностранные производители проводят массу исследований для того, чтобы сделать гидроусилитель легким на небольшой скорости и упругим — на высокой. Для этого в немецкие гидроусилители от компании ZF ставятся модуляторы давления, которые с ростом скорости ограничивают давление масла в рабочем контуре. Кроме того, допустимы схемы с приводом ГУР от электромотора, что дает возможность изменять производительность насоса в соответствии с вращениями электропривода. Иногда еще меняют и передаточное отношение.

Особенности установки гидроусилителя руля

Вкратце об особенностях установки ГУР на Ниву:

Сначала откручивается центральная гайка рулевого колеса, после чего оно демонтируется. Для откручивания гайки может потребоваться съемник. С рулем демонтируется и карданный шарнир.
Затем ослабляется ремешок вентилятора.
После установки гидроусилителя нужно заправить систему — для этого откручивается крышка расширительного бачка, в систему заливается масло до нужного уровня. После этого рулевое колесо следует провернуть в крайние положения несколько раз при отключенном моторе, это позволит избавиться от воздушной пробки в системе.
При прокачке системы рекомендуется поддомкратить переднюю часть авто или отключить от сошки рулевую тягу. Далее, производится запуск мотора, в систему добавляется необходимое количество жидкости. Если вы заметили, что после добавления масло стало пениться, это свидетельствует о попадании воздуха в шланги ГУР. Тогда вам нужно будет заглушить мотор и подождать какое-то время, пока не перестанут выделяться пузырьки.
Процедура осуществляется практически идентичным образом установке ЭУР, только есть некоторые нюансы. Перед тем, как приступить к процессу, внимательно ознакомьтесь с сервисной книжкой, которая идет в комплекте (автор видео — канал Andrew Humm).

Состоит гидроусилитель из нескольких компонентов:

насоса
бачка для доливки жидкости
клапанной системы
гидравлической рейки.

Примерное расположение всех компонентов можно подробно изучить на схеме:

Для чего же предназначены все эти компоненты и как понять при поломке что из них требует замены. Для этого необходимо более подробно остановиться на каждом из них.

Насос. Это ключевой компонент данной системы. Приводиться в действие двигателем автомобиля с помощью ременной передачи. Он наполнен маслом, которое подает под давлением в два раза выше атмосферного.

Бачок гидроусилителя. Обычно делают из пластика высокой прочности. Наполняется синтетическим маслом для работы гидроусилителя. Необходимо периодически проверять уровень жидкости, чтобы предотвратить возникновение утечек.

Поворотный клапан. Во время вращения руля открываются необходимые клапаны, по направлению усиления. Если колеса установлены прямо клапан закрывается и воздействие не оказывается.

Все современные автомобили, к разряду которых причисляется Шевроле Нива, должны отличаться комфортом управления. Одним из показателей является низкое усилие на рулевом колесе. Достичь этого позволяет гидроусилитель руля Шевроле Нива

Это устройство, которым оснащается данная модель, позволяет повысить управляемость, что особенно важно для внедорожника

В основе работы гидроусилителя лежит передача давления жидкостью. Это давление способно оказывать усилия на части рулевого механизма, тем самым снижая усилие на руле. Вся конструкция ГУР направлена на то, чтобы создать в жидкости высокое давление. Это давление создается в рабочей магистрали, которая открывается при повороте руля. Усилие передается на гидроцилиндр рулевой рейки или рулевого механизма, а далее – на рулевые тяги. В результате работы ГУР водитель чувствует едва ощутимое сопротивление на руле, что позволяет контролируемо управлять автомобилем в тяжелых дорожных условиях.

Лада 4×4 3D BadboY › Бортжурнал › Выбор насоса ГУР от Нива Шевроле — Глубочайший вопросец по каталожным номерам!

Приветствую всех заинтересовавшихся…

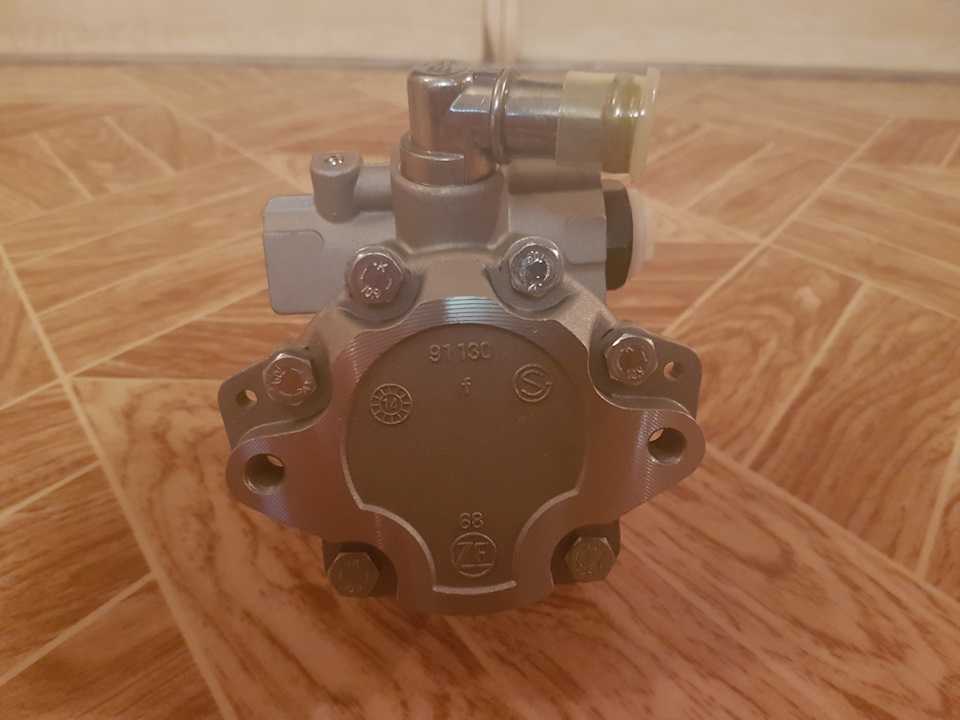

Встал перед выбором насоса ГУР от Шеви-Нивы и столкнулся вот с таковой проблемой:

Сам насос ГУРа вроде как производит германская компания ZF с артикулом 2123, но я столкнулся с 4-мя вариациями каталожных номеров, которые различаются по стоимости и мне весьма бы хотелось знать в чем разница!

Прямой номер по ZF — 7691 955 339Пишут что производитель: LADAСтоимость такового для меня 4406 руб.

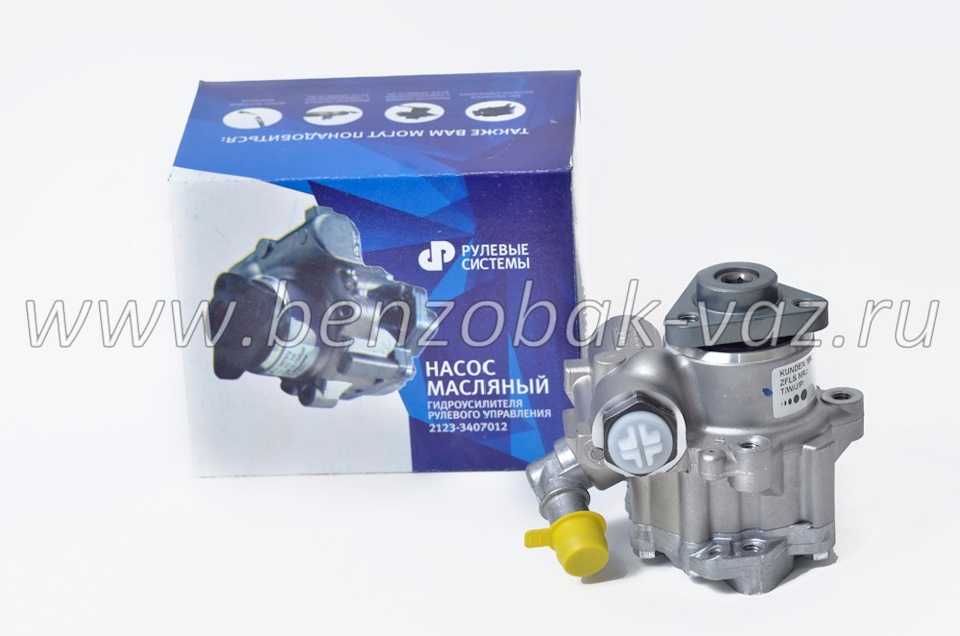

Каталожный номер Ваз 2123 — 2123-3407012 он же написан на этикетке насоса над необычным номером ZFПишут что производитель: LADAСтоимость такового для меня 4002 руб.

Каталожный номер Ваз 2123 — 2123-3407012-00 (таковой же но добавлены два 00 в конце)Пишут что производитель: LADAСтоимость такового для меня 3827 руб.

Каталожный номер Ваз 2123 — 21230-3407012-00 (таковой же но добавлены 0 опосля 2123 и два 00 в конце)Пишут что производитель: ТОЛЬЯТТИ (на самом деле КИТАЙ копия ZF)Стоимость такового для меня 2839 руб.

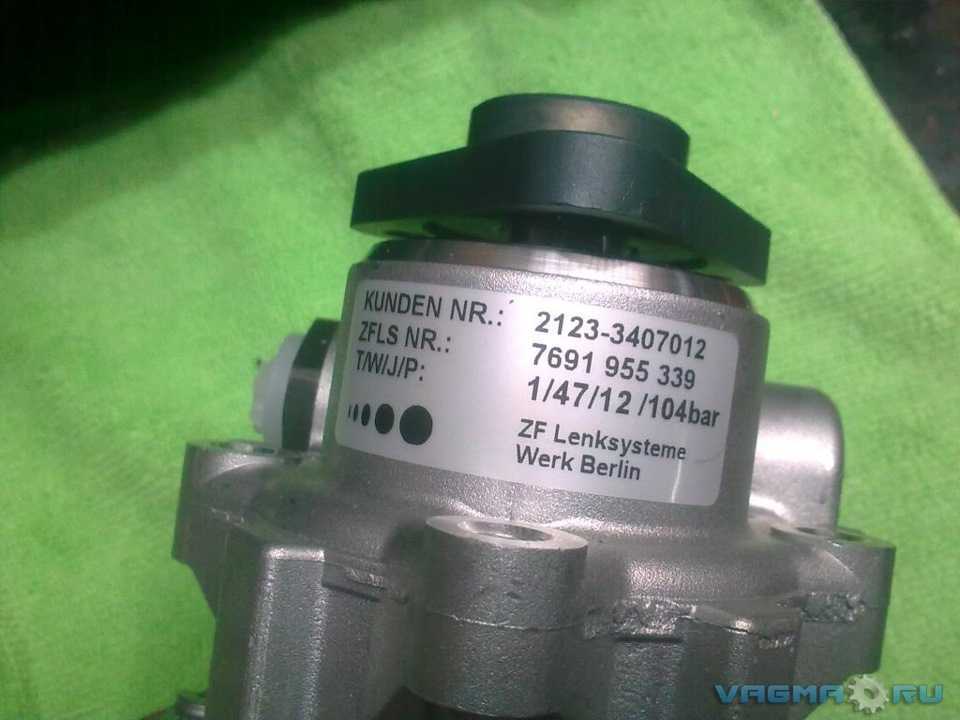

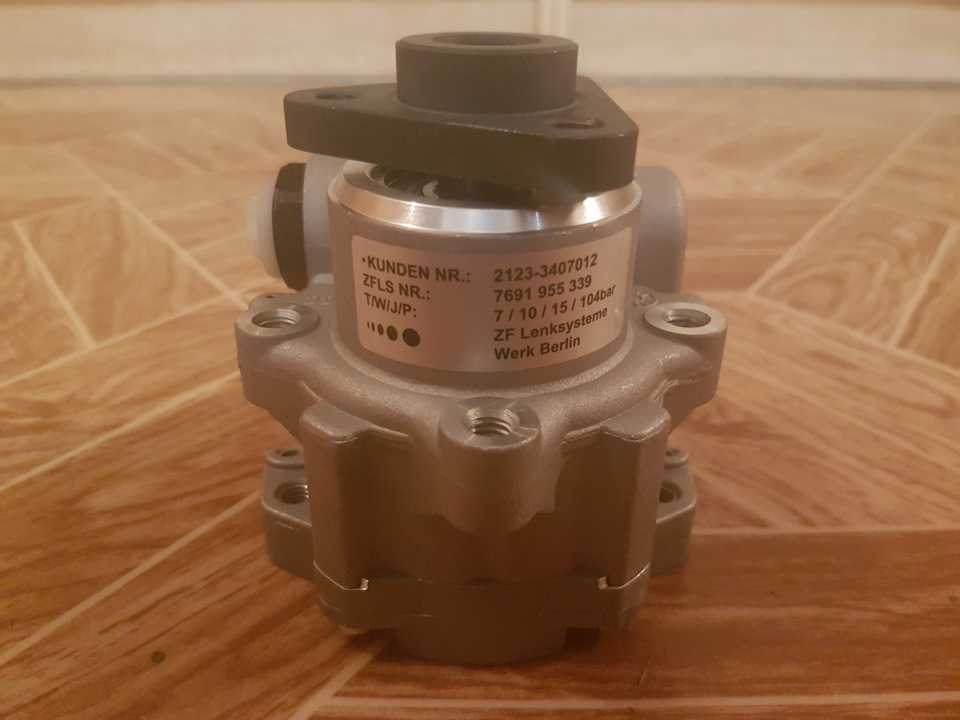

Так же все различия наклеек на насосах сводятся к:

1. Черта T/W/J/Pна одном к примеру 4/08/04/104 Bar, а на другом 1/47/12/104 Bar, из чего же я понимаю что лишь давления схожие, а что значат другие числа и почему разнятся?

2. Надпись о производителена одной этикетке написано ZF Lenksysteme Werk Berlin. А на иной ZF Lenksysteme GmbH Werk Berlin, Germany.

Кто отыщет 10 различий и даст подсказку какой брать и есть ли варик экономии? меня вот естественно больше всего смущает ТОЛЬЯТТИ это восстановленные либо кооперативные агрегаты либо такие же как и LADA?

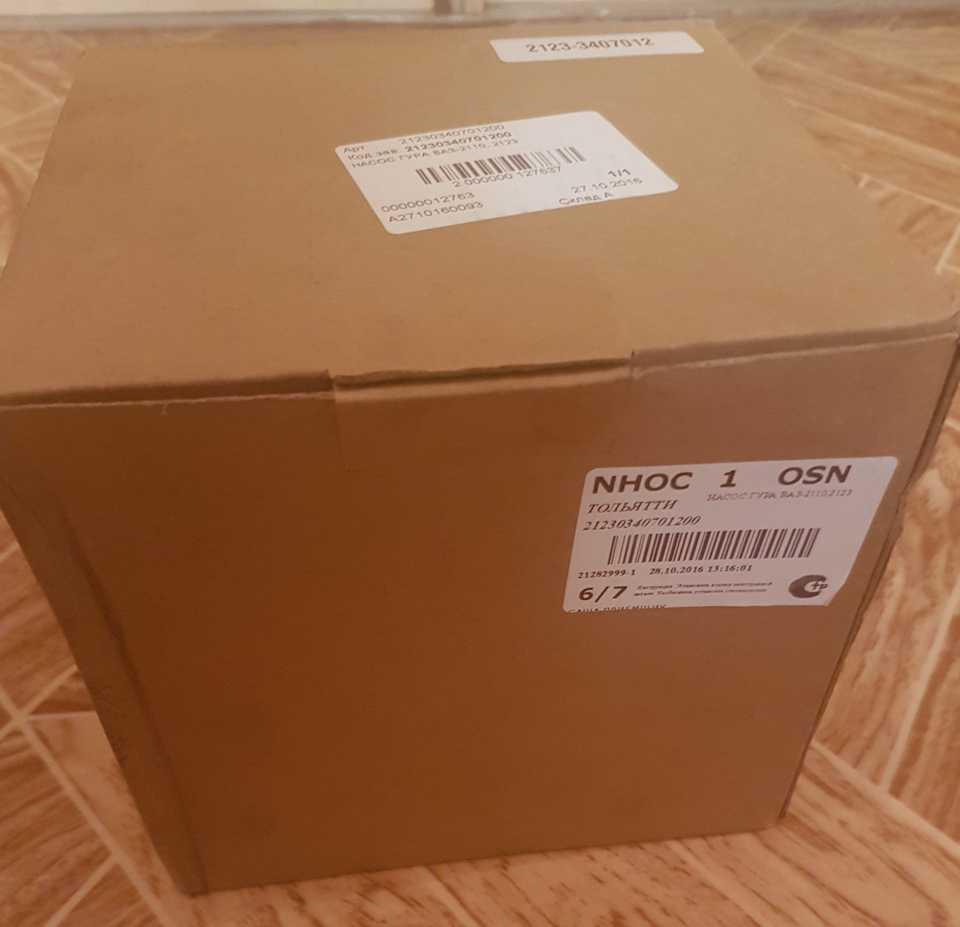

Оказался китайским (ну либо кооперативным ТОЛЬЯТТИ), насосы подлинные лишь те, которые поставщики называют производитель АВТОВАЗ либо LADA.

Так же насосы у каких на этикетке есть надпись ZF Lenksysteme GmbH Werk Berlin — GmbH — (нем. аббревиатура от Gesellschaft mit beschränkter Haftung) — общество с ограниченной ответственностью, распространённая правовая форма компаний в Германии, Австрии, Швейцарии. Такие насосы были выпущены производителем Robert Bosch GmbH (на самом деле компания Bosch), компания ZF не производит техно поддержку таковой продукции невзирая на клеймо ZF на корпусе насоса! Данная линейка насосов была вполне передана компании Robert Bosch GmbH с какого-то года и выпускается лишь ей по сей денек!Официальный дилер и поставщик насосов на сборочный поток АВТОВАЗ компания ООО «Управляющие системы». ООО «Управляющие системы» с 2001г. производит ГУР для каров производства ОАО (форма организации публичной компании; акционерное общество) «АВТОВАЗ» и ЗАО «ДжиЭм-АВТОВАЗ», в партнерстве с Robert Bosch Automotive Steering GmbH (ZF Lenksysteme GmbH), одним из ведущих производителей гидроусилителей управляющего управления.

Пробег: 162 661 км

Основная информация

Практически все современные транспортные средства оснащаются гидроусилителями рулевого колеса. Установление усилителя руля на Шевроле Нива является просто необходимым, потому как благодаря этому оборудованию обеспечивается поворот рулевого колеса. Рулевой гидроусилитель или, как его сокращенно называют ГУР, является гидравлической системой транспортного средства, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории.

Усилитель руля является одним из самых важных элементов руководства любым транспортным средством.

Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода.

Насос гидроусилителя руля Шевроле Нива

Благодаря торсину обеспечивается передача крутящего момента к рулевой системе, одновременно с этим происходит измерение закручивания и угла поворота этого колеса. Для проведения таких измерений применяются специальные датчики, а полученная информация передается к гидроусилителю. Именно так происходит поддержание функционирования гидроусилителя в необходимом режиме. После этого крутящий момент переходит в рулевой механизм и ведущие колеса автомобиля. Крутящий момент обеспечивается электронной схемой руководства при помощи максимального функционирования двигателя авто.

Гидроусилитель руля для автомобилей марки Шевроле Нива включает в себя такие основные элементы:

Насос. Благодаря этому устройству обеспечивается циркуляция функционирующей жидкости и давления.
Рулевой редуктор с распределением. С его помощью обеспечивается поток воздуха, который направляет масло в необходимый цилиндр или же назад в бачок.
Цилиндр. При помощи цилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
Масло, которое передает сопротивление от насоса к цилиндру, а также смазывает все пары. Оно располагается в пластмассовом бачке с фильтрующем веществом, а в его пробке размещается щуп, определяющий уровень жидкости. К тому же, все узлы объединяют шланги с высоким давлением, которые создают циркулирование жидкости в усилителе.

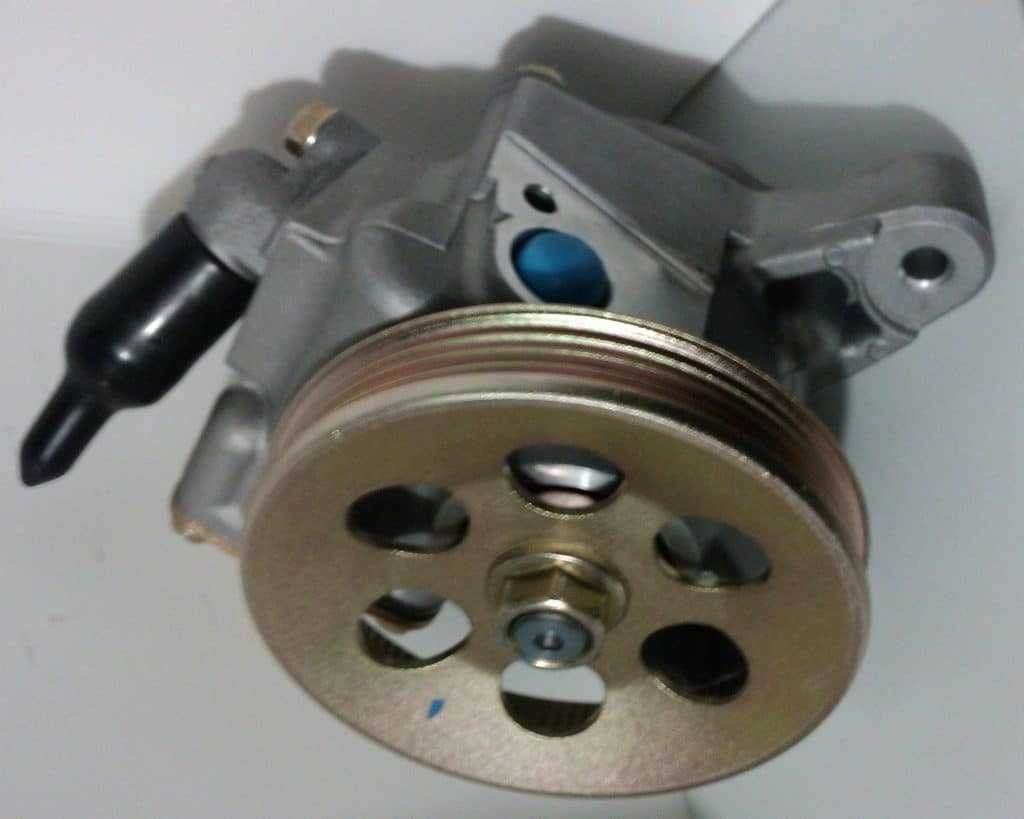

Насос рулевого усилителя является элементом, который входит в механизм руля автомобиля, а предназначается он для нагнетания жидкости и обеспечения ее циркуляции в механизме руководства рулем.

ГУР Шевроле Нива

Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Шевроле Нива, таких как:

Удобство регулировки технических характеристик руководства;
Высокий уровень надежности;
Высокая информативность;
Небольшие затраты топлива.

Ремонтные работы

Из-за активного использования и больших нагрузок насос усилителя руля довольно часто нуждается в ремонте. Для начала давайте рассмотрим основные причины, по которым насос усилителя может сломаться.

Итак, причины поломки насоса гидроусилителя руля:

Завоздушивание системы;
Накопление пыли и грязи в системе;
Перегревание насоса;
Использование неправильно подобранной жидкости;
Несвоевременное проведение замены жидкости;
Вытекание жидкости из системы;
Перегибание масляных магистралей системы;
Неправильный монтаж, обслуживание или ремонт системы.

Все детали можно отремонтировать и насос усилителя руля не исключение. Сложность заключается только в том, что насос гидроусилителя руля для транспортного средства Шевроле Нива не разбирается, а значит, в нем нет никаких крышек или стопорных колец. Но отремонтировать насос гидроусилителя руля все же можно. Для начала нужно снять и разобрать насос гидроусилителя по инструкции, которая прилагается к комплекту.

Закрепить новый подшипник в конструкции насоса можно несколькими способами:

Сделайте выточку с внешней стороны подшипника, просверлите отверстия с резьбой в стенке насоса, установите новый подшипник и закрепите его при помощи заточенных болтиков.
Закрепите подшипник в середине насоса гидроусилителя руля при помощи загнутых краев корпуса.

После завершения ремонта нужно собрать насоса гидроусилителя насоса в обратном порядке

Обратите внимание на то, что после проведения ремонта новые детали могут создавать некий шум, но это все навсего притирка новых деталей. После проведения ремонта обязательно замените жидкость гидроусилителя руля

Нива Клуб — Снятие рулевого колеса. (+)

Снимаем airbag Нива Шевроле.

Возвращаем управляемые колеса в положение прямолинейного движения автомобиля и даем поработать двигателю еще две-три минуты. Главными причинами выхода из строя моторчика отопителя автомобиля, имеется продолжительное его использование при несвоевременной очистке фильтров. Регулируем на конечники так, чтобы тяга осталась такой же длины, как до ремонта.

Следующее. Снимаем airbag Нива Шевроле. Как снять руль, рулевую колонку, airbag на шевроле ланос -…

Но необходимо осознавать, что установка такого багажника повлияет на аэродинамические линии автомобиля. Установите колеса для движения прямо. Нет питания от аккумуляторной батареи.

При отсоединении массы от батареи, необходимо удостовериться в том, что зажигание автомобиля отключено. На концах рулевых тяг находятся шаровые шарниры.

Рулевая трапеция образована тремя рулевыми тягами одна средняя и две боковых , сошкой, маятниковым рычагом и рычагами поворотных кулаков.

Боковые тяги состоят из двух наконечников, соединенных резьбовой разрезной муфтой. На внутреннем коротком наконечнике — правая резьба, на наружном — левая.

как снять руль на классике и ниве для замены подрулевого переключателя

На соединительной муфте резьба также разного направления, поэтому при ее поворачивании длина боковой тяги увеличивается или уменьшается, что нужно для регулировки схождения колес. Муфта фиксируется на наконечниках стяжными хомутами. На концах рулевых тяг находятся шаровые шарниры. Их пальцы имеют конусную посадку в поворотных рычагах и зафиксированы гайками со шплинтами.

Кронштейн маятникового рычага прикреплен к правому лонжерону двумя болтами с самоконтрящимися гайками. В корпусе кронштейна установлены два подшипника, в которых вращается ось маятникового рычага.

В систему гидроусилителя руля входят: Рулевой механизм редуктор в сборе с приводом 1 — сошка; 2 — средняя тяга; 3 — маятниковый рычаг; 4 — внутренний наконечник тяги; 5 — регулировочная муфта; 6 — нижняя шаровая опора; 7 — поворотный рычаг; 8 — верхняя шаровая опора; 9 — наружный наконечник тяги; 10 — стяжной хомут; 11 — правый лонжерон; 12 — кронштейн маятникового рычага; 13 — гайка; 14 — подшипник; 15 — ось рычага; 16 — верхняя крышка картера; 17 — картер рулевого механизма; 18 — уплотнитель; 19 — вал винта; 20 — промежуточный вал; 21 — кронштейн вала; 22 — верхний вал; 23 — рулевое колесо; 24 — левый лонжерон Рулевой механизм Шеви Нива прикреплен тремя болтами с самоконтрящимися гайками к левому лонжерону.

Насос ГУР закреплен на кронштейне с левой стороны двигателя. Вал насоса ГУР приводится во вращение ремнем от шкива привода вспомогательных агрегатов.

Гидравлическая жидкость из бачка подается насосом под высоким давлением к распределителю, расположенному в рулевом механизме и механически соединенному с валом рулевой колонки. При повороте рулевого колеса распределительный клапан соединяет одну из полостей силового цилиндра с нагнетательной магистралью насоса гидроусилителя руля, а другую полость — со сливом. Силовой цилиндр преобразует перепад давлений в дополнительное усилие, воздействующее через гайку-поршень на сектор сошки рулевой трапеции и далее на передние колеса.

Из полости слива жидкость по шлангу поступает к радиатору гидроусилителя руля, где происходит ее охлаждение. Далее гидравлическая жидкость поступает в бачок. При отказе усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.

Гидроусилитель рулевого управления ВАЗ Нива 1 — насос гидроусилителя рулевого управления; 2 — уплотнительная шайба; 3 — болт-штуцер; 4 — шланг высокого давления; 5 — подводящий шланг насоса; 6 — радиатор ГУР; 7 — шланг отвода жидкости из радиатора; 8 — крышка бачка; 9 — бачок; 10 — хомут; 11 — шланг подвода жидкости к радиатору; 12 — рулевой механизм Рулевой вал — двухзвенный, состоит из верхнего вала рулевого управления и промежуточного. Рейлинги и поперечины для Шевроле Нива изготавливаются из особенного особопрочного алюминиевого профиля, с полимерным напылением.
