Что входит в электросхему?

Блок Фокуса с обозначением компонентов

Назначение деталей блока Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов. Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство. Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам. Ниже вы сможете найти схемы и обозначения основных узлов.

Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.

Электросхема блока с реле

Обозначение реле

Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.

Система зажигания Форд Фокус 1,2 3, 4

Также следует выделить ЭСУД — электронную систему управления мотором.

Система управления двигателем и обозначение основных узлов и элементов

Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае нужно.

Схема подключения генератора и обозначение элементов

Схема электропроводки Форд Фокус: сам себе автоэлектрик

Блок Фокуса с обозначением компонентовНазначение деталей блока

Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов.

Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство.

Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам. Ниже вы сможете найти схемы и обозначения основных узлов.

Электросхема блока с релеОбозначение реле

Система зажигания Форд Фокус 1,2 3, 4

Также следует выделить ЭСУД — электронную систему управления мотором.

Система управления двигателем и обозначение основных узлов и элементов

Схема подключения генератора и обозначение элементов

Распространенные неисправности

Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1:

На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка.
Модели 1, 2, 3, 4 страдают «болезнью» выхода из строя лампочек освещения номера. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.
И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео — SPN).

Меры профилактики

Что необходимо знать об электросети:

Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети.
Подключение и отключение АКБ возможно только при отключенном зажигании.
Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом.
При замене предохранителей следует использовать только детали, предусмотренные производителем авто. Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.
Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.
Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи.
При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт. Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы.
Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока управления. Если ЭБУ и генератор выйдут из строя, это приведет к большим финансовым потерям.
При включенном моторе трогать проводку системы зажигания ни в коем случае нельзя.
Время от времени производите очистку аккумуляторных клемм и выводов.

Загрузка …

Видео «Как своими руками подключить систему круиз-контроля?»

Подробная инструкция касательно подключения системы круиз-контроля к бортовой сети представлена на видео ниже (автор ролика — lipan48).

Замена замка зажигания ford focus

Проблема, когда заклинил замок зажигания на автомобилях Ford не такая уж редкость. В сегодняшней публикации рассмотрим проблему вышедшей из строя личинки замка зажигания на автомобиле Ford Focus 1.

Прежде чем приступить к замене личинки замка зажигания ford focus I следует понимать, что эта работа требует определенных навыков, и если вы не уверены в своих силах в таком случае лучше обратится к специалистам.

Как самостоятельно заменить личинку замка зажигания

Стоит помнить, что перед началом работ по замене личинки необходимо отключить питание аккумуляторной батареи.

Также стоит учитывать тот факт, что личинка продается без ключа зажигания, исходя из этого, подгонка личинки осуществляется индивидуально под ключ отдельно взятого автомобиля Ford Focus.

Как высверлить личинку

Хоть этот способ считается одним из простых, однако прибегать к нему рекомендуется в самых безнадежных ситуациях, когда извлечь личинку традиционным способом не представляется возможным.
С помощью торцового ключа откручиваем болты на 8 и снимаем нижнюю накладку под рулевой колонкой.

Далее отверткой под torks откручиваем и, отжав обычной отверткой защелки, демонтируем накладку под рулевой колонкой.
Верхний кожух можно полностью не снимать, а лишь частично засунуть его под приборную панель.

Меняем личинку замка зажигания на автомобиле Ford Focus 1

Если блокировка руля произошла вдалеке от вашего гаража, в таком случае можно просто выбить нижнююкрышку замка и вынуть пружину, которая прижимает блокиратор, как показано на фото. После этого у вас будет возможность управлять автомобилем до ближайшего сервиса.

Меняем личинку замка зажигания на автомобиле Ford Focus 1

Чтобы вынуть личинку замка зажигания для начала необходимо снять руль. Для этого поворачиваем рулевое колесо на 90 градусов и с помощью торцового ключа на 5.5 откручиваем винты крепления, которые отмечены на фото.
Отстегнув три защелки, снимаем подушку безопасности вместе с кнопкой звукового сигнала.
После этого будем иметь доступ главному болту на 24, которым зажимается рулевое колесо. Его необходимо открутить и снять руль.

Меняем личинку замка зажигания на автомобиле Ford Focus 1

С помощью липкой ленты фиксируем кожух часовой пружины и с помощью отвертки вынимаем центральную втулку.

Меняем личинку замка зажигания на автомобиле Ford Focus 1

Теперь отстегнув две защелки, которым крепится переключатель зажигания снима6м его.
Что касается подрулевых переключателей, то для их снятия необходимо, сначала отжимаем в верхней их части защелки и отключив разъемы просто убираем их в стороны, чтобы они нам не мешали.
Далее с помощью ключа torks откручиваем на задней части замка зажигания крепление PATS и снимем его с корпуса личинки.
Снимаем корпус часовой пружины, заранее отжав две защелки, после чего отсоединяем разъем.
Вот так выглядит рулевая разобранная рулевая колонка со снятым рулем.
Теперь можно заняться высверливанием личинку замка зажигания Ford Focus 1. Сразу отметим, что стопор, доступ к которому находится с боку корпуса замка зажигания, можно не трогать, так как вытянуть все равно не получится, ведь тыльная часть личинки фиксируется стопорной защелкой.
Отмерив, расстояние примерно 3 мм ниже от замочной скважины трехмиллиметровым сверло начинаем сверление на глубину 3 мм. Затем сверлом на 10 мм просверливаем отверстие на глубину 38 мм. Теперь с помощью маленького молоточка постукиваем по личинке, для того чтобы выпали все штифты. Провернув личинку во второе положение, нажимаем ее отверткой и вынимаем.
После этого производим установку новой личинки в замок зажигания в обратной последовательности.

Как вытянуть личинку замка зажигания без сверления

Как и в первом способе выполняем разборку рулевой колонки. После того как будет доступ к корпусу замка зажигания находим на нем фиксатор, который необходимо нажать. Подробно о том, как вытянуть личинку таким способом в следующей публикации.

Апр 5, 2015KoGa

Катушка зажигания Форд Фокус 1

Катушка зажигания Форд Фокус 1 является ключевым элементом системы зажигания автомобиля. В ней происходит процесс преобразования низковольтного напряжения в высоковольтное. Катушка создает высоковольтный электрический импульс, благодаря которому происходит запуск двигателя.

Катушка зажигания Фокус 1 – что нужно знать?

Катушка или модуль зажигания Форд Фокус 1 – это своего рода трансформатор. В ней напряжение низковольтного типа трансформируется в высоковольтный импульс, который используется для создания искры между электродами в свече зажигания. В результате происходит воспламенения топливно-воздушной смеси и запуск автомобильного двигателя.

Катушка редко выходит из строя, но если это произошло, последствия могут быть самыми серьезными. Как показывает практика, оригинальные катушки живут дольше, тогда как более дешевые аналоги могут быстро выйти из строя.

Признаки неисправности катушки зажигания:

Машина начинает дергаться в процессе движения.
Дергания могут появиться на холостом ходу.
Двигатель автомобиля начинает троить.
Значительно увеличивается расход топлива.
Появился чек, сообщающий о неисправности элемента.

Перечисленные выше признаки неисправности могут появиться и в результате прочих поломок – например, при неисправности свечей зажигания.

Как проверить модуль зажигания?

Установить, что проблема связана именно с катушкой, позволит визуальный осмотр. На поврежденном модуле, в его колодце, можно обнаружить трещины, сколы или следы окисления.

Внешние признаки повреждения могут отсутствовать – тогда для тестирования исправности узла необходимо использовать специальный прибор – омметр.

Порядок проверки:

Снять с выводов катушки ВВ-провода.
Подключить тестер ко 2-му и 3-му выводам цилиндров и замерить уровень сопротивления.
Так же протестировать показатели 1-го и 4-го цилиндров.
После проверки ВВ-провода установить на место, предварительно смазав их наконечники консистентной смазкой.

Нормой считаются показатели 8,0-9,0 кОм.

Если уровень сопротивления не соответствует заявленному, смело можно менять катушку зажигания.

Замена катушки зажигания Форд Фокус 1

Для замены необходим ключ TORX Т 25. Порядок действий будет следующим:

Снять минусовую клемму АКБ.
От модуля зажигания открепить колодку проводов.
Вытащить наконечники ВВ-проводов.
Выкрутить винты крепления модуля (4 шт.).
Достать старую катушку зажигания и поставить на ее место новую.

Сборка осуществляется в обратной последовательности.

Как уже было сказано выше, прежде чем закреплять наконечники высоковольтных проводов, необходимо смазать их любой консистентной смазкой (подойдет технический вазелин).

Номер оригинальной запчасти:

Если подбирать аналог из вариантов, одобренных производителем, стоимость такой детали будет порядка 4-5 тыс. рублей.

Оригинальные замены:

31216444 (VOLVO);
1754514 (FORD);
1 727 629 (FORD).

Гораздо дешевле обойдутся аналоги других фирм – цена на них начинается от 1000 руб.

Аналоги:

KZ-1148 (Lex);
CZ0018A (Utm);
1317972 (ROCAM);
FO10075786 (Dominant);
138811 (Huco).

Многие задаются вопросом – как выбрать подходящую катушку в зависимости от объема двигателя. Ответ прост – на Фокус 1 1.6, 1.8, 2.0 модули будут одинаковыми. Отличается лишь катушка зажигания для первого поколения Фокуса 2.3.

Также на американец подходит оригинальная катушка для ВАЗ 2110. Запчасть обойдется дешевле, но при установке придется переделывать разъем (контакты 1 и 3 нужно будет поменять местами). Поэтому большинство автомобилистов утверждают, что лучшим вариантом будет оригинальная цитроновская катушка зажигания Форд Фокус 1.

Принцип работы замка зажигания ВАЗов: особенности и нюансы

Рассмотреть алгоритм работы ЗЗ проще всего на основе любимого нами отечественного автопрома. Принцип работы замка зажигания ВАЗ 2110 или какой-либо другой модели Волжского автозавода идентичны, меняется лишь схема устройства и то не радикально.

Как правило, ключ может находиться в трёх положениях:

0 – практически все потребители электроэнергии в машине отключены, только в этой позиции можно вынуть и вставить ключ;
I – в этом положении к аккумулятору подключаются различные приборы, например, можно включить фары, магнитолу, дворники и прочее, ключ может находиться в этом положении фиксировано и не вынимается;
II – наверное, самое главное положение, так как оно активирует стартер двигателя. При переводе в эту позицию, ключ затем сам возвращается в I.

В более старых моделях, так называемой «классике», может встречаться ещё одно положение замка, маркированное как «III». В нём происходит механическая блокировка рулевой колонки.

Как мы уже сказали, алгоритм работы ЗЗ у автомобилей ВАЗ очень похож. Так, к примеру, принцип работы замка зажигания Калины почти ничем не отличается от ВАЗ 2110, ВАЗ-2111, ВАЗ-2112 и других.

Рекомендуем: Колеса и шины автомобиля. Их устройство и маркировка

Не лишним будет упомянуть о такой интересной фишке вышеупомянутых моделей, как блокировка повторного запуска стартера при работающем двигателе.

Причём принцип работы этой функции замка зажигания реализован так, что даже при неудачной попытке раскрутить мотор необходимо проделать дополнительные манипуляции – перевести замок в положение 0 и лишь потом можно вновь переключить в II.

Итак, дорогие наши читатели, вы уже наверняка поняли, что функция замка зажигания сведена к довольно простым действиям – коммутации различных групп электрических контактов, которые отвечают за свои потребители в автомобиле.

Конечно, этот краткий обзор данного узла не претендует на всеобъемлющий технический трактат, но всё же позволяет вникнуть в суть его конструкции.

Как снять замок зажигания Ford Focus 2

Как вытащить замок зажигания Ford Focus 1 6 Как снять зажигание Ford Focus 1.6

Прочитав это видео, замените свой цилиндр блокировки зажигания на Форд Фокус.

Личинка только-только вышла после толкания болта? Что-то застряло со мной.

Благодарю. Изменение и выбор. Поменять Форд Фокус 2.7 Свеча зажигания. Вклад. Я просто выкинул пружину.

Комментарии 20

Спасибо, для тебя, дружище! Ты даже не представляешь как ты мне посодействовал! В чужом городке заглушил машину. Прихожу, а ключ не поворачивается! Залил wd шку, а у меня вся смазка густая вылилась оттуда. В конечном итоге произнесли что сдохла личинка замка, а снять ее требуют 1000-1500 руб. А оказывается все намного проще! Снял сам, отнес в мастерскую… на данный момент сижу жду когда позвонят… надеюсь сделают.

Личинка вышла просто после нажатия на фиксатор? Что то у меня она приклинила.

Спасибо. Посодействовало. Я язычок с пружинкой просто выбросил.

Как вытащить личинку замка если его заклинило так, что в положение 1 повернуть нельзя?

налить ВДешку в личинку и проработать его, если и это не получается…то скручивать все с колонки (по способности).

Думаю в самом худшем варианте рассыпались “пальцы в замке”

2 денька и 2 литра вд40 было потрачено безрезультативно, потому снял замок полностью, сложного ничего нет.

Думаю в самом худшем варианте рассыпались “пальцы в замке”

Здарова, может и не к месту но все таки, ФФ1 ключ поворачивается но очень туго, придется замок стопроцентно снимать либо же можно ВД-шкой поэкспериментировать, я там ни чего не нарушу?

Ремонт замка зажигания ВАЗ 2110

Видео замена замка зажигания переднеприводных ВАЗов (ВАЗ 2110-2112, “Калина”, “Приора”)

Выявить неисправность замка зажигания «десятки» можно с помощью тестера. Для этого нужно сначала демонтировать замок. Вкратце алгоритм действий будет таким:

Отсоединить от аккумулятора минусовую клемму.
Открутить кожух вокруг рулевой колонки.
Отключить разъем замка зажигания.
Вставить ключ в замок и последовательно перевести его в положение I и II. При этом с помощью омметра необходимо замерить сопротивление между контактами (см. схему и таблицу).
При исправном замке зажигания и контактной группе сопротивление должно равняться 0.

Далее приводим для вас таблицу, в которой приводится информация о том, какие контакты замыкаются и размыкаются в разных положениях ключа, а также за какие механизмы машины они отвечают.

Положение ключа	Какие контакты при этом находятся под напряжением	Замыкаемые цепи
Положение «0» (выключено)	Контакт 30	Отсутствуют
Положение I (зажигание включено)	Контакты 30-15	Цепи системы зажигания, возбуждение генератора, питание фар, сигнализации поворотов, панели контрольных приборов, «дворников» и омывателей стекла, запитан электродвигатель вентилятора печки, включен обогрев заднего стекла и прикуриватель.
Положение II (запущен стартер)	Контакты 30-15 и 30-50	Все перечисленные выше цепи, а также запущен стартер.

Схема зажигания ВАЗ 2110

Чтобы демонтировать замок зажигания ВАЗ 2110 необходимо продолжить начатые ранее действия (у вас уже отключен аккумулятор, а также сняты пластиковые кожухи с рулевой колонки). Далее действовать нужно по следующему алгоритму:

Отсоединить подрулевые переключатели (для этого достаточно лишь разъединить защелки).
Поскольку болты, крепящие замок зажигания, имеют срезанные головки (в целях безопасности), то их откручивают с помощью молотка, зубила и плоскогубцев. Для этого зубило наставляют на шляпку и молотком бьют по зубилу с тем, чтобы болт пошел по резьбе. Когда затяжка ослабнет, можно воспользоваться плоскогубцами.
Далее снимают крепящую скобу с колонки и вынимают непосредственно замок зажигания.

Ремонтные работы с замком могут быть различны. Разберем основные из них — замена лампочки подсветки, замена или ремонт контактной группы замка зажигания, замена микровыключателя. Разберем эти процессы отдельно. Итак, чтобы поменять лампочку, необходимо:

Отсоединить разъем, подключающий лампу к сети питания.
Снять патрон с лампой с помощью небольших плоскогубцев.
Выполнить замену лампы и собрать все в обратной последовательности.

Замена контактной группы

Замена контактной группы выполняется по следующему алгоритму:

С помощью отвертки необходимо отвести в сторону фиксирующие защелки.
Демонтировать старую контактную группу.
Заменить ее на новую, установить защелки на место.

Для замены микровыключателя нужно выполнить следующие действия:

Открутить три винтика, которые держат конструкцию вместе.
Снять крепежный стержень.
Отжать фиксатор.
Выполнить демонтаж выключателя.
Установка нового выключателя выполняется в обратной последовательности.

Также популярной ремонтной операцией является замена личинки замка зажигания. Для этого вам понадобятся следующие инструменты — зубило, молоток, плоскогубцы, дрель с тонким сверлом, отвертка с крестовым наконечником, тонкая часовая отвертка с тонким жалом, и само собой, новая личинка. Действия по замене необходимо выполнять в такой последовательности:

Как было описано выше, необходимо отключить аккумулятор и снять внешний кожух с рулевой колонки. Однако сам замок можно не извлекать.
Вытащить крепежный штифт, который удерживает личинку в замке. Для этого нужно воспользоваться тонкой часовой отверткой и молотком. В случае, если штифт вытащить не получается, можно высверлить его тонким сверлом.
Далее нужно произвести замену личинки на новую.
Сбор происходит в обратном порядке.

Для замены замка зажигания на «десятке», вам будет полезно знать его каталожный номер — 2110370400530, а каталожный номер личинки — VAZ00015448.

Основные составляющие элементы замка

Прежде чем описывать устройство замка зажигания, необходимо знать, что появился данный узел в автомобиле не сразу. Так как он чаще всего используется для запуска стартера, который был внедрен в конструкцию авто не на ранних этапах. Первые машины заводились криволинейным рычагом, вставляемым в переднюю часть авто, и напрямую вращающие коленвал.

Большинство моделей замков конструкционно поделены на механические и электрические блоки. Блок с механикой включает в себя личинку замка. В этом цилиндрическом устройстве скрывается механический «секрет», состоящий из цилиндров и пружинок, располагающихся в определенном порядке. Это обеспечивает необходимость использования уникального ключа для конкретного замка.

Рекомендуем: Как работает непосредственный (прямой) впрыск топлива и чем он лучше?

Второй блок наделен группой электрических контактов. Их соединение между собой осуществляется по определенному алгоритму, который зависит от того, насколько повернут ключ.

Встроенный замок кроме вращения модуля с контактами способствует блокировке руля. В данной операции задействован установленный в конструкцию блокировочный штекер. При установке в крайнюю первоначальную точку он выезжает из замочного корпуса и фиксируется в спецпазу, расположенном на рулевой колонке. В популярных ВАЗовских моделях завод-изготовить монтирует типы замков:

KZ-813;
2108-3704005-40.

Конструкция замка зажигания предполагает наличие нескольких обязательных частей. Основными составляющими узлов являются элементы:

кожух;
скобка;
контактный узел;
«секрет» замка;
оболочка;
штифтовой фиксатор.

Секрет жестко взаимодействует с кабелем и монтируется внутри крупной пружины. Первый конец пружинки зафиксирован на замочном корпусе, а второй – на личинке. Благодаря вмонтированной пружине происходит сомопроизвольное возвращение замка в первоначальную позицию.

Конструкция замка рассчитана как на поворот, так и на фиксацию его в каком-либо из положений. На этот случай цилиндрический поводок оснащен сквозным радиальным каналом. По обе стороны на нем имеются подпружиненные шарики. После поворота на определенный угол шарики попадают в лунку, что позволяет зафиксировать конструкцию в такой позиции.

Контактный узел, разработанный инженерами, включает в себя два элемента: статичную колодку с установленными на ней соединительными контактами и вращающийся диск с вмонтированными пластинками. По пластинам пускается электричество, в момент вращения ключа водителем. Обычно на колодке располагается шесть или больше контактов с выходами к тыльной стороне. Большинство выпускаемых сейчас замков оснащено пластинными контактами с единственным разъемом. Входящая в состав замка и расположенная внутри корпуса группа контактов рассчитана на запуск следующих узлов:

электростартер;
система зажигания;
сигнальные приборы.

Мониторинг работоспособности группы обычно осуществляют подключаемой контрольной лампой. Однако до этой операции специалисты рекомендуют тестировать подходящие к разъему кабели на возможные повреждения. При выявлении проблем с изоляцией необходимо их исправить.

Как разобрать ключ зажигания Форд Фокус 2: замена батарейки в ключе+видео

Кнопки на ключе форд фокус 2, а их всего 3, выполняют следующие функции:

Блокировка центрального замка
Разблокировка центрального замка
Открывание багажника (двойным нажатием или удерживанием кнопки открывания багажника)

Для разборки ключ устроен абсолютно неудобно и не правильно. Поэтому, при разборке его часто «кромсают».

Слева на фотографии основной ключ зажигания с блоком управления, а справа — запасной ключ

Как разобрать ключ

Замена батарейки в ключе зажигания Форд Фокус 2 и есть основная причина вскрытия ключа. На своих фотографиях я использую нож, и ручку просто, чтобы использовать их в качестве указки. А бывший хозяин, видимо, использовал нож, чтобы вскрывать ключ и изуродовал его.

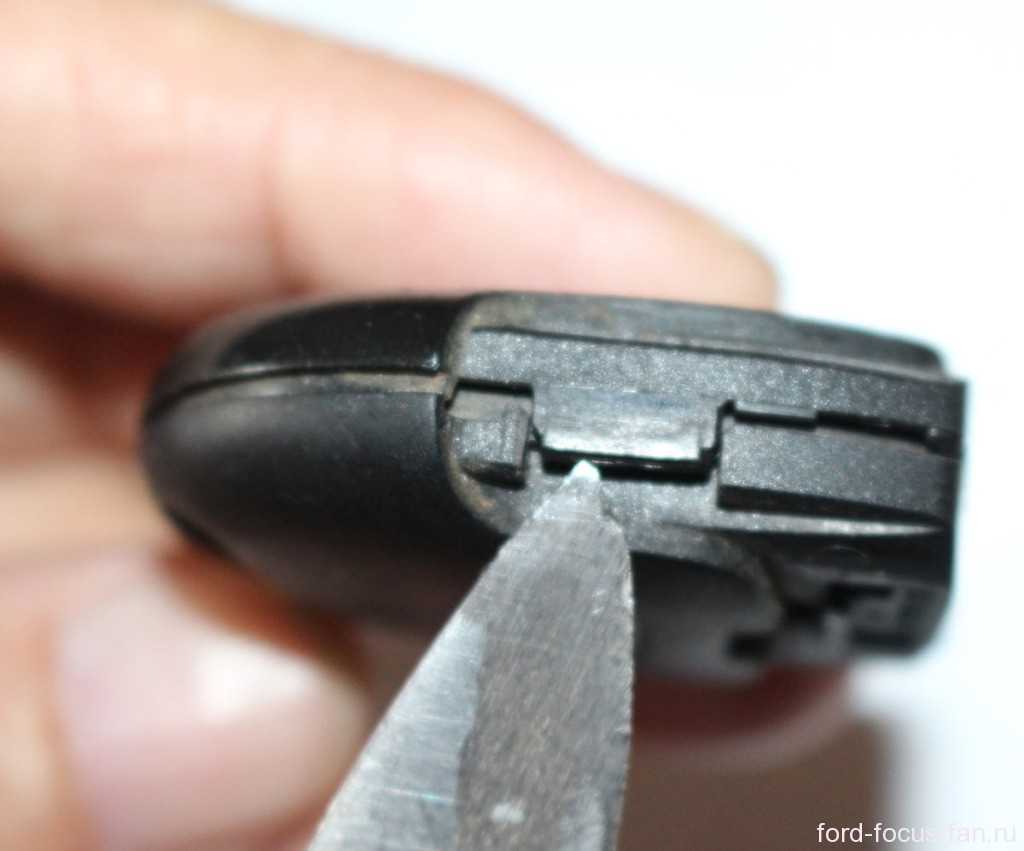

Для работы вам понадобится плоская отвертка, достаточно узкая, чтобы вошла в ячейку и с тупым концом. Вставляете в паз, чуть давите внутрь и, параллельно, двигаете отвертку от себя прямо.

Не используйте острые предметы для вскрытия ключа, повредите фиксатор

Сам ключ и половинка верхнего корпуса отделятся от корпуса с чипом и батарейкой.

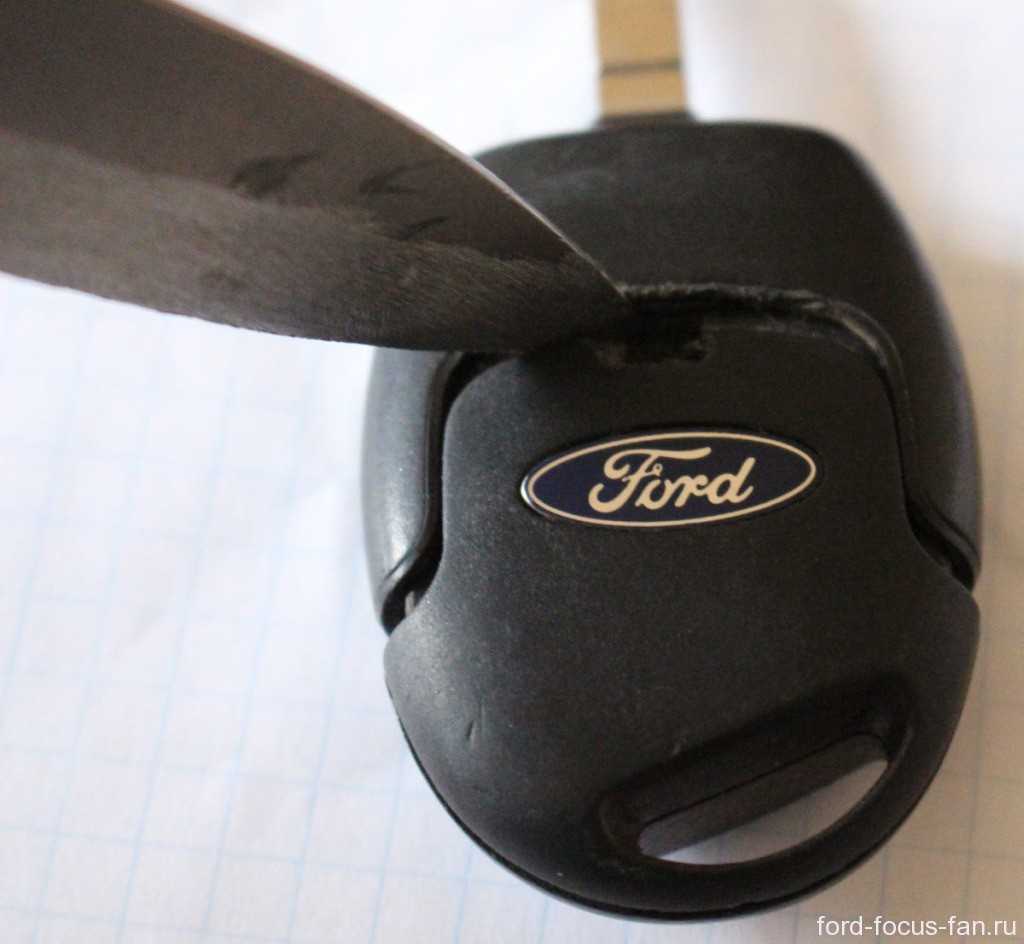

А вот и тот язычок, который мы вдавливали вниз отверткой и который и фиксирует, скрепляет две половинки ключа зажигания Форд Фокус 2 (фото внизу, выше эмблемы Форд). При состыковке половинок, он заскакивает в паз в верхней части второй половины корпуса. Капсула ключа с чипом и батарейкой то же разделяется на две половинки. Для этого, нужно отжать по одному язычку с боков капсулы.

В итоге, ключ делится на 3 части. Одна часть — сам металлический ключ зажигания, вторая — половинка с мозгами, третья — половинка с батарейкой.

Как поменять батарейку в ключе

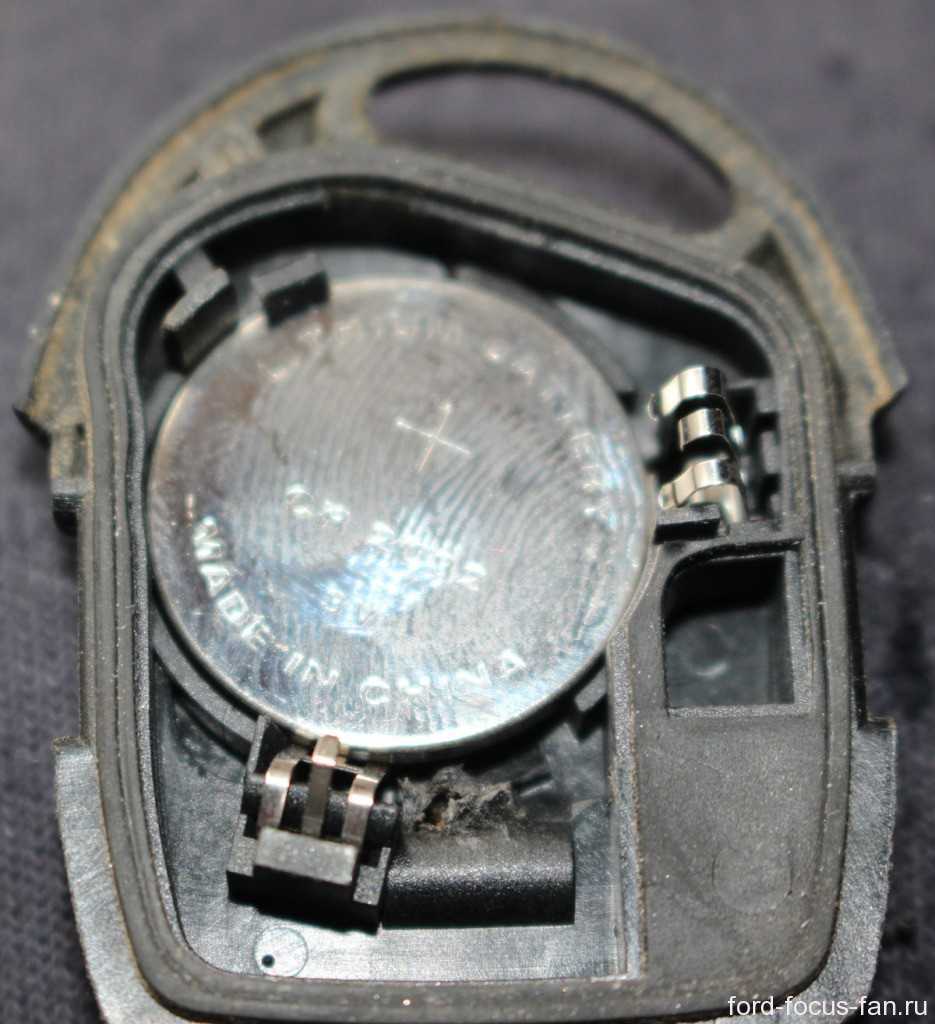

Замена батарейки в ключе процесс деликатный. Как видно на фотографии ниже, батарейка фиксируется пластмассовыми маленькими фиксаторами, в моем случае — одним, второй сломан.

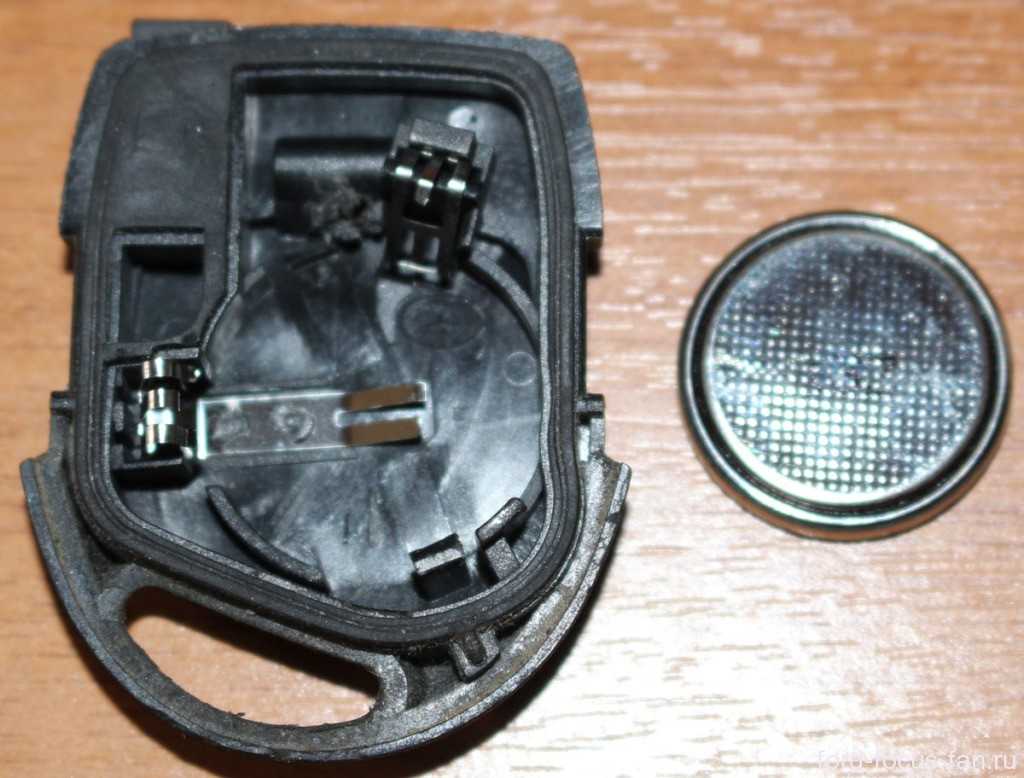

Кроме них по сторонам от батарейки есть два стальных контакта, которые прижимаются к контактам платы чипа, при соединении двух половинок капсулы ключа.

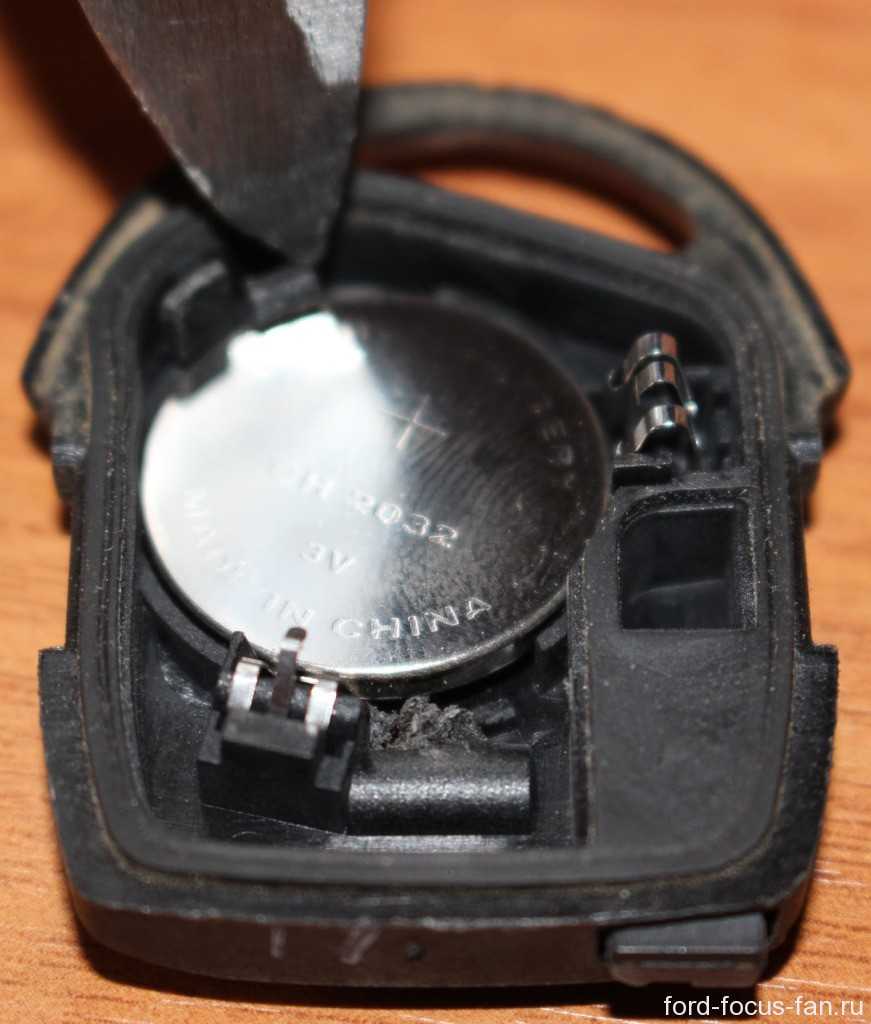

Поддевать батарейку следует с этой стороны (фото внизу), при этом, слегка отжимая пластмассовый фиксатор, расположенный рядом с ножом.

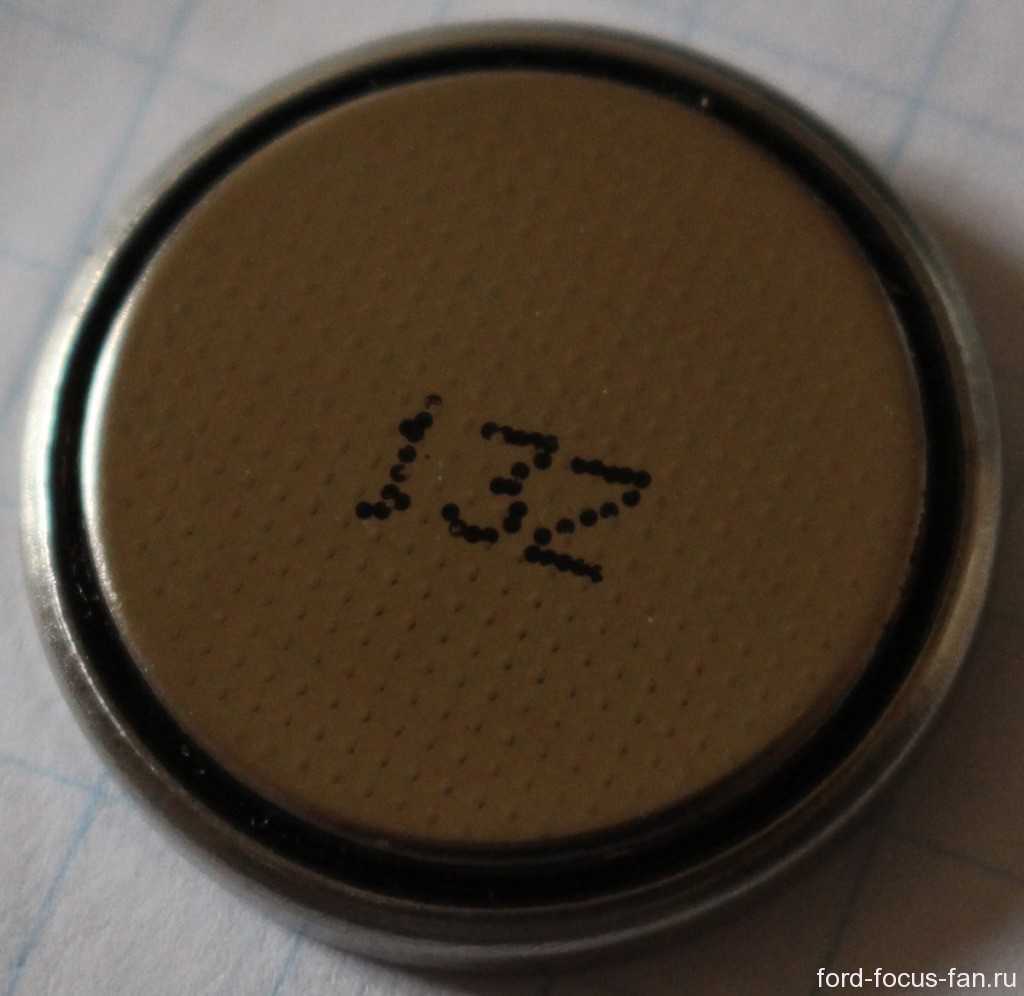

Как видно на следующей фотографии, батарейка кладется в ключ рефленой частью вниз.

Батарейка для ключа Форд Фокус

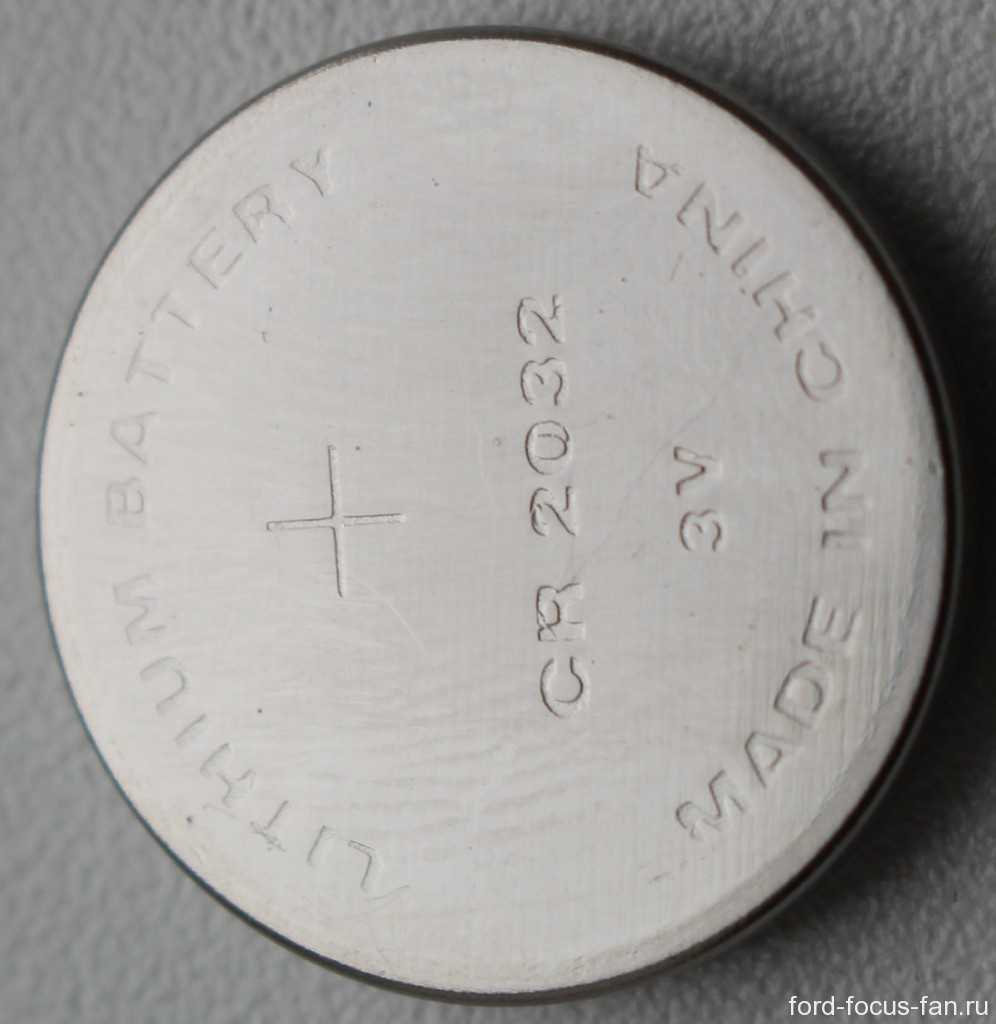

Кстати о батарейке… Не надо искать именно батарейку в ключ зажигания форд фокус 2. В любом магазине вы найдете подходящую по размерам батарейку в 3 v (три вольта).

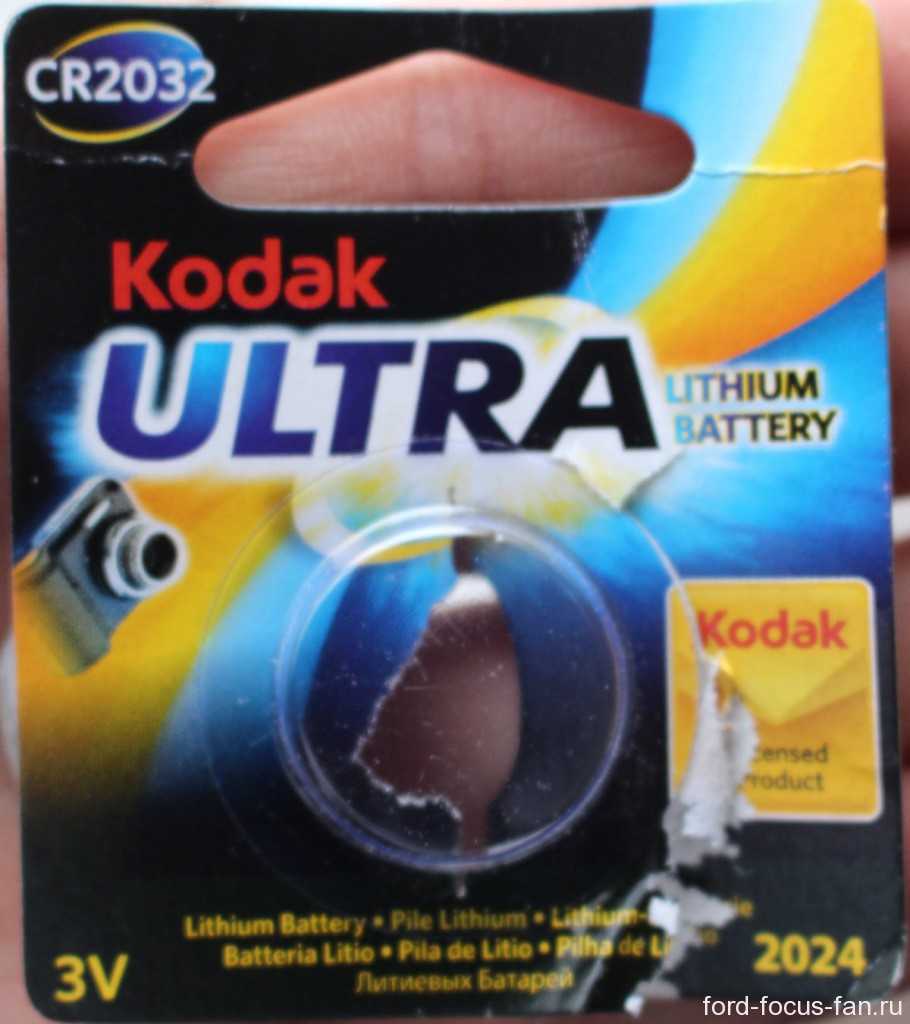

Эту батарейку Kodak Ultra (Кодек Ультра) я вообще купил в продуктовом магазине, сравнил сос тарой из ключа, она подошла и прекрасно работает.

Мы разобрались как разобрать и заменить батарейку в брелке ФФ2 дорестайл. В следующем видео, вы можете посмотреть разборку и замену батарейки выкидного ключа Форд Фокус.
