Меняем замок зажигания на лада калина

Замена замка зажигания своими руками

К большому сожалению, Лада Калина не может порадовать надежностью, долговечностью, многие системы, в том числе и замок зажигания, выходят из рабочего строя уже через пару лет, поэтому, чтобы сэкономить на ремонте в дорогостоящих автосервисах, лучше узнать, как это сделать самостоятельно. Итак, придя к мысли, что замок нужно менять, покупаем новый замок, который стоит в районе тысячи рублей. В комплекте мы получим три личинки (на двери и багажник) и 2 ключа. Также нужно приобрести четыре срывных болта, так как старые после демонтажа уже будут не годные.

Кроме самого изделия нам понадобится следующие инструменты:

• зубило;
• две отвертки, плоская, чтобы снимать фиксаторы и под крест для болтов;
• ключ на 10 или трещетка с головкой на 10;
• ключ на 8.

Приступаем к работе

1. Для начала нужно будет отсоединить провод аккумулятора от минуса.

2. Вооружившись отверткой под крест, выкручиваем крепежи на рулевой колонке. Чтобы вам было удобнее, сразу предупреждаем: два болта находится по правой и левой стороне(3), два снизу в середине(2), и два в самом низу(1). Так же есть саморез который находится прямо под рулем(4).

3. Вытаскиваем фиксаторы, держащие подрулевые переключатели. Демонтируем переключатели.

4. Теперь нам понадобится помощь зубила. Нужно нанося удары средней мощности, отвернуть болты. Болты, как правило, после нескольких лет эксплуатации сильно прикипают, поэтому придется потрудиться. Как только вы заметите, что болты начинают съезжать с места, можно брать в руки пассатижи и дальше работать уже только при их помощи.

5. Нам нужно добраться до разъемов замка, которых всего два (основное питание и антенна иммобилайзера). Разъемы таятся под кожухом консоли. Чтобы получить доступ к разъемам, нужно чуть потянуть от замка жгут проводов и вытащить их.

6. Разъемы расстыковываем, а затем, демонтируем выключатель системы зажигания.

Теперь меняем старый замок на новый и проводим сборку в обратном порядке. Но не забудьте, что нужно еще немного поколдовать и над дверьми, а также багажником, сменив личинки замков.

Замена личинок дверей

Чтобы снять старые личинки на дверях и багажнике, нужно провести несложную работу, состоящую из нескольких этапов.

1. Берем ключ на 8 и (или головку на 8 с трещеткой) и крестовую отвертку. 2. Откручиваем саморезы с дверной обшивки и снимаем ее.

3. После того как сняли обшивку, нужно головкой на 8 откуртить железный фигурный держатель (3 болта).

4. Дотягиваемся до тяг и поддевая отверткой снимаем их.

5. Добираемся до болтов крепления ручки, с торца закручен болт, а если заглянуть в глубь двери то там будет гайка на 8, откручиваем и ее.

6

Осторожно вытаскиваем ручку двери

7. вынимаем личинку, предварительно найдя фиксатор и нажав на него чем то очень тонким.

Замок двери задка снимается немного полегче:

1. Снимаем обшивку двери, видим систему замка.

2. Выкручиваем две гайки на 8 и срываем с тяги систему в которой «сидит» личинка.

3. Разбираем ее и вытаскиваем личинку (при разборе лучше запомнить куда и как все крепится, много мелких деталей.

Замена замка зажигания занимает в целом чуть больше часа. Для выполнения этой работы не нужно фундаментальных знаний и специального автослесарского оборудования, нужно всего лишь немного внимания, тщательное изучение несложной инструкции и базовый набор инструментов, таких, как зубило, отвертки и ключ. Надеемся, что этой статьей мы помогли вам сэкономить на автомастерской. Желаем удачи и хорошей работы нового замка зажигания!

Замок зажигания имеют практически все современные автомобили

Как правильно использовать этот узел в модели Лада Калина? Об этом важном моменте пойдет речь в нашем материале. Также многих интересует замена замка зажигания

Как заменить замок зажигания на ВАЗ 1117-ВАЗ 1119?

Примечание! Прежде чем начать менять замок, скиньте минусовую клемму с аккумуляторной батареи, всё же с электроникой предстоит работать! (О том как скинуть клемму, см. в статье: «Замена аккумулятора на ВАЗ», в пункте 1)

Снятие: 1) В начале операции вам нужно будет снять кожух с рулевой колонки, для этого воспользуйтесь отвёрткой и с её помощью выверните семь винтов которые крепят кожух (см. фото 1), после того как винты все будут откручены, полностью вытяните ручку за счёт которой осуществляется регулировка руля (см. фото 2, она указана стрелкой) и после этого снимите нижний кожух, а затем приподняв верхний тоже снимите его с рулевой колонки.

Примечание! Когда снимите нижний и верхний кожух, посмотрите на их боковую часть или поищите под педалями резиновое уплотнительное кольцо, которое нужно для того чтобы закрывать замок зажигания от пыли и грязи!

Замена замка зажигания на поздних моделях ВАЗ

Контактная группа замка зажигания – это устройство, которое при повороте ключа замыкает разные контакты, подключая тем самым, нужные потребители электричества. Признаки ее неисправности могут проявляться по-разному, поэтому разберем их все.

У разных контактных групп существуют разные режимы. То есть, при фиксированных положениях ключа в замке, в разных автомобилях подключаются разные наборы устройств. Например, на «классике» при минимальном положении ключа (когда его можно вытащить) все наружное освещение может полноценно работать, а на ВАЗ-2110 в этом же положении можно включить только габариты. Таким образом, наборы признаков неисправностей контактной группы замка зажигания для данных автомобилей также разные. Но во всех автомобилях мира эти неисправности все же имеют много общего.

Самый главный признак неисправности контактной группы замка – одновременный отказ целой группы электрических устройств. Происходит так, потому что внутри группы через каждый контакт запитано несколько потребителей электроэнергии. Например, ближний и дальний свет, поворотники и фонари заднего хода включаются только при включенном зажигании. Если контакт, через который идет питание на эти потребители, скажем, подгорит, то через него не сможет пройти ток и вышеуказанные световые приборы «откажут».

Когда перестают работать несколько устройств, на первый взгляд, не связанных между собой, практически всегда дело – в контактной группе замка зажигания. Еще одна «узкая» точка – блок предохранителей, где на каждое гнездо может быть так же «подвешено» несколько потребителей. Однако те же фары являются слишком мощными потребителями, поэтому даже в классике разнесены по отдельным предохранителям и их отказ совместно с фонарями заднего хода однозначно говорит о неисправности в контактной группе замка зажигания.

Исходя из этого главного принципа диагностики контактной группы, можно легко вывести и другие признаки:

— Не работающий стартер, когда даже не щелкает ни втягивающее, ни управляющее реле (на них просто не подается напряжение через контактную группу в замке)

— Отказ электрических потребителей, которые, на первый взгляд, никак между собой не связаны, однако должны работать вместе в одном положении ключа зажигания.

— Восстановление работоспособности устройств при шевелении ключом в замке в рамках одного положения (контакты группы при этом соприкасаются еще неповрежденными участками и все-таки пропускают ток на потребители)

Если есть хотя бы один из приведенных признаков, то можно с большой долей вероятности говорить о неисправности контактной группы замка зажигания. Отремонтировать группу, как правило, нельзя, поэтому лучше ее заменить. Однако если в вашем автомобиле существуют некоторые неисправности или отклонения от нормальных электрических параметров, новую группу может ждать та же участь – она сломается и придется менять еще раз. Чтобы этого не случилось, нужно знать почему контактная группа зажигания может выйти из строя.

Поменять же группу в большинстве случае несложно. Ведь она находится в замке зажигания, а доступ к нему затруднен только кожухом рулевой колонки. Инструкция по замене контактной группы для каждого автомобиля своя, в зависимости от конструкции его замка, поэтому информацию о снятии и установке поищите в руководстве по ремонту конкретно вашего авто.

Инструкция по замене

Как осуществляется замена замка зажигания на Калине? Подробная схема работ приведена ниже.

Этапы

1. В первую очередь следует снять отрицательный провод АКБ с клеммы. Используя отвертку с крестовым наконечником, следует открутить фиксаторы, расположенные на рулевой колонке. Для большего удобства учтите расположение креплений — два винта расположены справа и слева, еще два — посредине и снизу, и еще два винта находятся внизу. Непосредственно под рулевым колесом располагается еще один саморез.
2. Вам необходимо произвести демонтаж фиксаторов, которые крепят подрулевые переключатели, а сами устройства после этого нужно извлечь, предварительно отсоединив проводку.
3. Далее, используя зубило, выкрутите болты, как показано на фото. Постарайтесь не наносить сильные удары, поскольку эти болты можно повредить, в любом случае, вам придется постараться, поскольку за годы эксплуатации винты прикипают. Когда вы увидите, что винты стали сдвигаться, можно попытаться открутить их с помощью плоскогубцев.
4. Вам необходимо добраться до разъемов механизмы, их два — это питание узла, а также антенна иммобилайзера, сами разъемы расположены под пластиковой накладкой консоли. Для получения доступа к разъемам от ЗЗ следует несильно потянуть жгут с проводкой.
5. Эти разъемы следует расстыковать, после чего произвести демонтаж устройства. После этого можно поменять старый ЗЗ на новый, дальнейшая сборка осуществляется в обратной последовательности. Не забывайте о том, что при замене ЗЗ необходимо будет поменять и личинки на дверях.

1. Отключите колодки подрулевых переключателей.

2. С помощью зубила открутите болты крепления.

3. Потяните ЗЗ на себя и вытащите разъемы.

Замена личинок дверей

В дверях и замке зажигания должны стоять личинки из одного комплекта, иначе ключ сможет работать только с замком зажигания, но двери открываться не будут. Поэтому детально рассмотрим процесс замены личинок дверей.

Для замены так называемых личинок необходимо выполнить следующие действия:

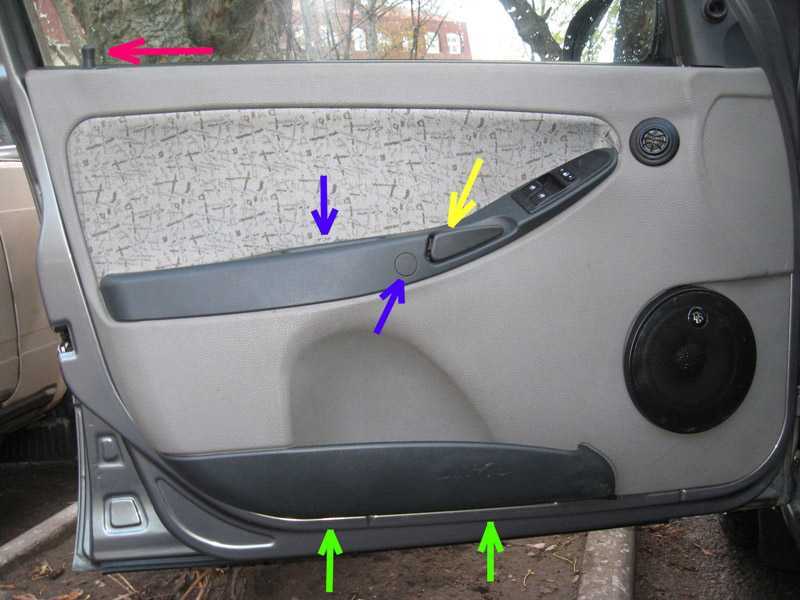

1. Используя отвертку с крестообразным наконечником, выкрутите саморезы, с помощью которых фиксируется обивка дверей, после этого ее можно снять.
2. Когда обивка демонтирована, используя ключ-головку на 8 нужно будет выкрутить металлические фигурный держатель, он крепится на трех винтах.
3. Далее, вам необходимо дотянуться до тяг и поддеть их при помощи отвертки, после чего тяги можно демонтировать.
4. Затем вам потребуется добраться до винтов, которые фиксируют ручку. На торце закручен винт, а если вы посмотрите на него с обратной стороны, то увидите гайку, которую можно выкрутить при помощи ключа на 8.
5. Аккуратно демонтируйте ручку двери и произведите демонтаж так называемой личинки, перед этим нужно найти фиксатор и нажать на него шилом или иголкой.

Инструкция по снятию элемента

Для разборки необходимо подготовить нехитрый набор инструментов:

• головка размером 10 мм и вороток с трещоткой;
• отвёртка крестообразная;
• узкое зубило (ширина 5—8 мм);
• молоток;
• круглогубцы с зауженными загнутыми концами.

Инструмент для замены замка зажигания

Чтобы успешно поставить новый или отремонтированный замок на место, желательно приобрести 4 специальных болта крепления с резьбой М6 с размером шляпки 10 мм, длина — 20 мм. Их особенность — головки, отрывающиеся ключом при определённом моменте затяжки. После отрыва головок на поверхности остаются полукруглые шляпки, которые гораздо сложнее открутить неподготовленному человеку. Но вам при разборке придётся это сделать.

Перед началом работ аккумулятор нужно отключить

Как и любое мероприятие, связанное с вмешательством в электрическую часть автомобиля, демонтаж замка зажигания начинается с отключения «минусовой» клеммы аккумуляторной батареи. Дальше действуйте в таком порядке:

1. «Крестовой» отвёрткой выверните саморезы, скрепляющие между собой 2 половинки пластмассового обрамления рулевой колонки.
2. Ручку, фиксирующую положение руля при регулировке, опустите до упора вниз и снимите пластиковые панели. Отсоедините колодку замка зажигания и аккуратно разрежьте ленту, соединяющую ваш пучок проводов с общим жгутом. Чтобы не цепляться в процессе работы за подрулевой переключатель, его тоже можно выдернуть из разъёма.
3. На металлическом кожухе рулевой колонки вы увидите крепление замка, состоящее из двух хомутов. Они стянуты 4 болтами с оторванными головками (видны с левой стороны). Наставляя зубило на полукруглые шляпки, ударами молотка поочерёдно ослабьте затяжку этих болтов.
4. Пользуясь круглогубцами, а потом и руками, выкрутите все 4 болта и снимите замок зажигания.

Раскручивание пластикового кожуха рулевой колонки

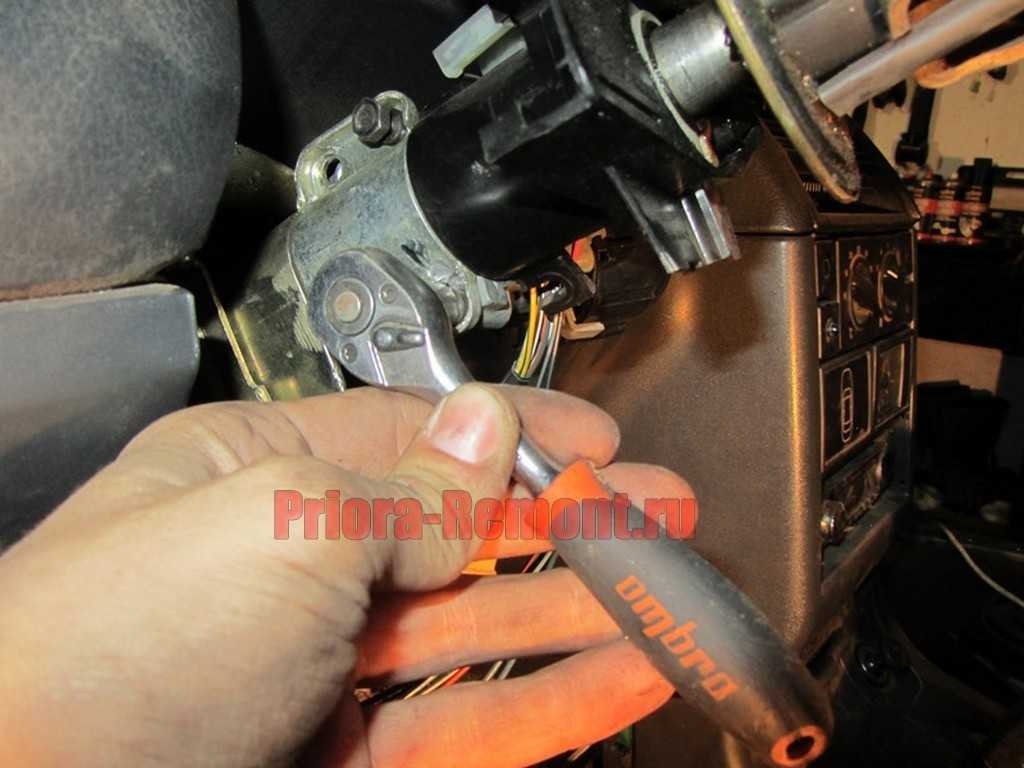

Болты с целыми головками можно открутить ключом

На этапе отсоединения разъёмов появляется возможность проверить работоспособность контактной группы путём замеров сопротивления, как было описано в предыдущем разделе. Если же вы снимаете замок по причине утери ключей и хотите ехать дальше, то после демонтажа нужно сделать следующее:

1. На колодке «мама», оставшейся висеть после отключения замка, найдите контакты с толстыми проводами фиолетового и синего цвета (последний — с чёрной полосой).
2. Соедините эти клеммы любым проводником, после чего включится зажигание.
3. Толстый красный провод ведёт к стартеру. Для запуска его контакт нужно временно соединить с установленной перемычкой. Когда двигатель завёлся, красный провод нужно отключить.

Так в колодку вставляются перемычки, чтобы завести двигатель без ключа

После откручивания креплений и отключения проводов замок легко снимается с машины

Сборка производится в обратной последовательности, но с учётом таких предостережений:

• не затягивайте болты крепления, пока точно не выверите положение замка на кожухе, чтобы облицовочная пластиковая панель спокойно встала на своё место;
• перед окончательным зажатием болтов убедитесь, что фиксатор защёлкивается при повороте руля, в противном случае откорректируйте положение замка;
• момент затяжки должен быть таков, чтобы головки новых болтов оторвались и остались круглые шляпки.

При установке и затяжке болтов их головки должны оторваться

Если вы считаете, что специальный крепёж не препятствие для угонщиков, то можете вкрутить обычные болты с резьбой М6 и аккуратно их зажать.

Снятие и установка замка зажигания своими руками

Итак, понятно, что для снятия замка зажигания должны появиться существенные причины, о ряде которых сказано выше. Замена замка целиком может потребоваться не только при поломке механизмов, но и при утере ключей. Чтобы достать зажигание, нужно действовать согласно следующей последовательности:

1. С рулевого вала удалите кожух и отверните винтики укрепления замка зажигания.
2. Для отключения противоугонного аппарата оставьте ключ в нулевом положении.
3. Через дырочку в кронштейне, отверткой надавите на специальный фиксатор.
4. Затем достаньте сердцевину из кронштейна, а ключи из замка.

Запомните или запишите расположение всех подключенных проводов. Только после этого отсоедините их от места подключения.

Проверьте работу контактов, помещая ключ в различные положения. Определите работоспособность противоугонного аппарата. Запорный стержень может выдвигаться или утапливаться.

После проведенного анализа и проверки определитесь, можно ли устройство отремонтировать. Иногда можно обойтись без полной замены замка зажигания.

Перед установкой устройства поверните ключ внутри в состояние I. Это обезопасит фиксатор блокировки рулевого вала, который не будет препятствовать монтажу. После установки нового устройства не зажимайте сразу все болты. Убедитесь, что механизм находится в нужном месте и положении, работоспособен.

Подключите провода через старый снятый разъем от старого замка.

Фольксваген Пассат Б3 — Б4 замена замка зажигания своими руками

Информация применима для ремонта автомобилей:

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994 Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997

Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

порядок работ подходит и для других автомобилей

Из инструментов нам понадобиться набор шестигранников отвертка головка или накидной ключ на (24*22) рожковый ключ такого же размера молоток дрель и сверло где то на 2 мм и руки.

вот так выглядит рулевое колесо.

отверткой подцепляем и снимаем кнопку сигнала и отключаем две фишки с клемм сигнала

(осторожно не оторвите из как я). снято рулевое колесо

снято рулевое колесо.

После этого откручиваем три винта крепления кожуха пластмассового и снимаем его

Затем отключаем все разъемы с блока переключателей и разъем контактной группы

разъем группы переключателей

разъем контактной группы замка зажигания.

снятый разъем замка зажигания.

После этого снимаем группу переключателей (дворники повороты) открутив при этом 3 винта. Остается при этом вот такой вид.

Втулка, которая снимается съемником

Затем необходимо сбить втулку. Для этого я использовал ключ на 22 и молоток. На втулке ест выступ, под который вставил ключ и легкими ударами молотка начал сбивать его можно конечно использовать съемник, но у меня, его не было. На фото выше она почти уже сошла со шлицов.

После снятия втулки снимаем пружину только осторожно может, отскочит. Затем откручиваем шестигранником болт держащий алюминиевый корпус замка зажигания

Затем откручиваем шестигранником болт держащий алюминиевый корпус замка зажигания.

после вынимаем пластмассовую втулку

вставляем ключ в замок и снимаем корпус замка целиком (ключом убираем стопорное устройство блокировки руля)

снято все, что нужно с рулевой рейки

откручиваем винт крепления контактной группы и вытаскиваем её из корпуса

Разбитое гнездо старой контактной группы

новая контактная группа

а на личинке есть стопор

на него нужно надавить иначе не вытащить для этого нужно в корпусе просверлить отверстие в нужном месте

нажимаем гвоздем или чем нибудь и извлекаем из корпуса

вставляем новый взамен старой до срабатывания запора и собираем все в обратной последовательности. рулевое колесо выставляем так же как и снимали чтоб не сбить ориентацию колеса и колёс. подключаем все разъемы радуемся тому что все-таки хоть что то умеем.

Контактная группа и личинка у нас стоят по 500 тенге каждая (1 российский рубль=4,75 тенге) всё чистый Китай, но пока ни кто у нас на них не жалуется, извиняюсь, что не сразу выложил статейку, как смог, так и объяснил, так что пробуйте.

Дополнение от белоножкин:Фото приспособы для снятия втулки:

Дополнение от syroman:

А разбирал замок из-за того, что переодически клинило и не мог повернуть ключ, особенно когда запирал руль.Вскрыл, смазал запорное устройство руля и все. Личинку оставил туже, только заменил контактную группу.

Продолжение и все обсуждения отчета здесь

Расшифровка заводской комплектации автомобиля (англ.)Расшифровка заводской комплектации VAGДиагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

All documentation in English is marked , in German — Для всех у кого есть Volkswagen, руки и желание ими что-либо делать… For all who has Volkswagen, hands and desire to do something by them…

Volkswagen Technical Site 1999-2018 by Nick Pitchik

Контакты, реклама на сайте / Contact Us

Регулировка дверей калина и гранта

Регулировка и ремонт замков на калине, гранте. Туго открываются задние двери на гранте, калине, как устранить.

Задняя дверь у Калины или Гранты — бывает плохо открывается, такие двери поддаются регулировке, путём пропила, фото ниже. Можно снять обшивку, вытащить задний механизм, обильно смазать маслом и литолом, подогнуть площадку на которую воздействует наружняя ручка. После этого дверь закрывается помягче.

Плохо открывается задняя дверь из-за того, что задняя ручка очень близко расположена к замку двери. В передней двери от наружней ручки к замку расстояние намного больше, ручка на замок воздействует с помощью тяги-она равномерно распределяет силу нажатия. А вот задняя ручка тяги не имеет,вместо тяги на ручке стоит маленький крючёк, который слабо воздействует на механизм наружнего открывания двери.

Попробуйте одновременно одной рукой нажать на дверь ( утопив её в кузов ), а другой рукой потянуть за ручку, дверь легко откроется, так как своим нажатием на дверь, Вы смяли уплотнитель дверного проёма, кстати и новый уплотнитель и дополнительные уплотнители по канту двери — все эти «уплотнители» затрудняют открывание двери с наружи.

устройство механизма задней двери и наружней ручки задней двери калина и гранта

Конструкция замка зажигания

Замок зажигания машины представляет собой конструкцию, состоящую из следующих частей:

• Механической.
• Электрической.

Механическая часть предотвращает «несанкционированное» включение зажигания другими людьми (в том числе и с целью угона ТС) при отсутствии владельца автомобиля. Как правило, эта деталь представляет собой цилиндрическую конструкцию, в которую вставляется плоский ключ. Механическая часть также соединяется с блокирующим устройством, позволяющим зафиксировать рулевое колесо в неподвижном положении. Электронная часть замка зажигания позволяет осуществить включение выбранных электрических цепей, в зависимости от положения ключа в цилиндре.

Типы замков зажигания

Замки зажигания могут не оснащаться блокировкой руля. Несмотря на снижение уровня безопасности, такие устройства будут иметь более простую конструкцию, поэтому и срок службы у механизма будет выше, чем у аналогичных систем.

Различаются коммутационные элементы и по количеству положений замка зажигания. Как правило, применяются устройства двух типов:

• С тремя положениями.
• С четырьмя положениями.

Второй тип замков в настоящее время встречается практически во всех современных автомобилях, оснащенных замком зажигания. Механизмы с тремя положениями ключа применяются в основном на автомобилях старше 40 лет.

Некоторые современные автомобили оснащаются только выключателем зажигания. Системы этого типа представляют собой кнопку, которая позволяет запустить двигатель без ключа.

Как снять и заменить личинку замка зажигания на Ланос, Сенс и Шанс: артикул оригинального изделия и особенности ремонта

Основным конструктивным элементом замка зажигания является личинка или цилиндр. В том случае, если механизм этого устройства износился, то его можно заменить

Причем важно отметить, что замене подлежит только личинка без корпуса замка зажигания. Оригинальная личинка имеет артикул S6460020, и поставляется с двумя ключами

Это интересно! Личинки замка зажигания на Ланос, Сенс и Шанс, выпускают и другие производители, например, EuroEx. Цена их гораздо ниже, однако и срок службы меньше, чем у оригинала.

Процедура замены простейшая, и с ее реализацией справится даже новичок

Однако перед проделыванием таковых манипуляций, следует обратить внимание на один нюанс — есть ли на автомобиле иммобилайзер ИММО

Что такое иммобилайзер, наверняка известно всем. Если кто не слышал о таком устройстве, то оно представляет собой противоугонную систему, которая не даст возможность угнать ваш автомобиль без соответствующего ключа

Почему важно обратить внимание на наличие иммобилайзера в автомобиле Ланос? Все дело в том, что некоторые модели автомобилей Ланос комплектовались иммобилайзерами, и поэтому если на вашем авто установлена такая система, то возникает необходимость выполнения дополнительных манипуляций при замене личинки замка зажигания. Такие манипуляции заключаются в том, что нужно будет привязать новый ключ, а точнее, чип, который встроен внутрь ключа, к иммобилайзеру автомобиля

Личинку ЗЗ можно попытаться отремонтировать. Для этого ее нужно сразу разобрать:

1. Снять стопорное кольцо (ключ при этом должен оставаться в замке).
2. Извлечь секрет, и пометить штифты с каждой стороны, используя маркер.
3. Извлечь штифты, и прочистить их от загрязнений. Если один из штифтов поврежден, то следует заменить личинку. Она также подлежит замене в случае повреждения конструкции секрета.
4. При повреждении одной из пружинок, ее можно заменить. Для этого нужно найти подходящую по диаметру и длине. Причем пружинка должна также примерно соответствовать величине упругости.
5. Собрать все в порядке обратном снятию, и испытать в работе. Если отремонтировать личинку не получается, то следует ее заменить.

Как же заменить личинку замка зажигания на Ланосе, Сенсе и Шансе, если есть ключ зажигания. Данная процедура занимает не более 15 минут времени, и реализуется следующим образом (показано на примере ЗАЗ Ланос):

Сначала необходимо крестовой отверткой выкрутить два нижних винта крепления пластиковой обшивки рулевой колонки.
Проворачиваем руль влево, и вывинчиваем винт крепления, как показано на фото ниже

Причем важно установить ключ в замок зажигания, иначе руль заблокируется.
Проворачиваем руль в противоположную сторону, после чего выкручивается второй винт.
Далее демонтируется пластиковый кожух. Он состоит из двух частей (верхней и нижней), которые соединены защелками

Разъединяем эти части и снимаем их.
Получив доступ к замку зажигания, можно приступать к замене личинки. Для этого ключ в замке зажигания проворачиваем в положение «ACC».
После этого нужно извлечь цилиндр из посадочного отверстия, предварительно нажав отверткой или шилом на выступ, который показан на схеме ниже.
Ниже на фото показано, как выглядит фиксатор личинки замка зажигания автомобилей Ланос, Сенс и Шанс.
Извлекаем цилиндр из замка зажигания.
И на место ставим новый цилиндр, предварительно установив в него ключ зажигания.

Процедура вовсе не сложная, и позволяет восстановить работоспособность замка зажигания в считанные минуты

Однако важно учитывать, что замена личинки возникает в том случае, когда ее механизм изношен. Об этом свидетельствуют такое проявление, когда ключ не фиксируется в замке, и может быть свободно извлечен на заведенном двигателе, что недопустимо

Еще замена личинки ЗЗ выполняется, если при повороте ключа возникают различные посторонние шумы в виде треска. Ниже на видео представлено детальное описание процесса замены личинки ЗЗ для автомобилей Ланос, Сенс и Шанс.

Как разобрать замок зажигания шевроле круз

Chevrolet Cruze. Ремонт и замена замка зажигания

При потребности в замене замка зажигания следует его сначала отсоединить, а потом достать. При этом нужно строго соблюдать правила техники безопасности. Прежде, чем что-то делать, нужно подготовить отвертку и шило. Можно рассмотреть то, как достается и заменяется замок и его детали. В подобных автотранспортных средствах контактная группа локализована снизу рулевой колонки. В случае смены замка зажигания рекомендуется следовать определенным этапам:

1. Демонтаж замка. Сначала отключается аккумулятор путем снятия с него минусовой клеммы. Проворачивается ключ в нулевую позицию, при этом шапка ключа параллельна полу. Далее следует открутить крепежи кожуха рулевой колонки. Затем откручиваются винты крепежа замка, при этом ключ остается зафиксированным. Реализуется поджатие фиксатора при помощи вставки шила в отверстие кронштейна. При зажатии ключ тянется на себя. Производится отсоединение проводов, замок достается.

2. Замена неисправных элементов. В случае потребности в замене элемента замка зажигания необходимо отделить эту деталь при контакте со стопорным кольцом, далее установить новый элемент на эту же локацию.

3. Подключение контактов к системе зажигания. При окончании ремонта или приобретении нового замка требуется делать подключение контактов. Это несложно сделать, поскольку на клеммной колодке замка есть маркировка, позволяющая корректно осуществить подсоединение.

4. Обратная установка замка. При этом замок утапливается в посадочное место до звука щелчка. Затем закручиваются крепежи, устанавливается на свое место кожух.

После всех этих этапов следует проверить исправность работы системы зажигания.

Проверка работы Для проверки правильности подключения отремонтированного или нового замка необходимо опят подключить минусовую клемму аккумулятора. Далее вставляется ключ зажигания в замок. Затем следует проверить соответствие включения механизмов согласно положению ключа в замке.

Возможные неисправности замка зажигания Причины появления неисправностей в работе замка зажигания могут быть самыми разнообразными. Чаще всего поломки связаны с окислением или оплавлением контактов, которое обычно является следствием резких перепадов напряжения. Как правило, такое явление наблюдается при запуске двигателя, когда повышается температура материала электропровода, в результате чего его изоляционная часть выгорает.

В таком случае, провернув в замке ключ зажигания, Вы не дождетесь от системы никакой реакции, что автоматически означает необходимость замены контактной группы замка. Сам замок трогать не нужно.

Источник

Диагностика

Какими бы ни были признаки поломки, начинать устранять их рекомендуется с точного определения неисправности. Для того чтобы осуществить ремонт замка зажигания «Форд Фокуса», необходимо выполнять полную диагностику всего узла. Для этого понадобится мультиметр.

Процесс выполняется в несколько этапов. Первым делом с рулевой колонки снимают все декоративные элементы. Затем разъединяют колодки жгутов и при помощи мультиметра в режиме сопротивления проверяют правильность замыкания выводов. На первом шаге проверка должна выполняться с ключом в нулевом положении. Затем ключ поворачивают в положение «Включено» и в положение «Стартер». Контакты замкнутся, когда ключ извлекут из замка.

Снятие и разборка выключателя зажигания

Выключатель зажигания снимаем для его замены в сборе, а также для замены контактной группы выключа­теля или катушки АПС. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Снимаем подрулевые переключате­ли (см. «Снятие подрулевых пере­ключателей»). У болтов крепления выключателя за­жигания головки срезаны. Поэтому.. . отворачиваем их с помощью зубила. Ослабленные болты можно отвер­нуть пассатижами.

Снимаем скобу с рулевой ко­лонки.

. и замок зажигания. Шлицевой отверткой поддеваем фиксатор колодки проводов катуш­ки АПС.

. и отсоединяем колодку прово­дов катушки от колодки прово­дов блока АПС.

Нажав на фиксатор колодки. ..отсоединяем колодку контактной группы выключателя зажигания от колодки жгута проводов.

Крестообразной отверткой отворачиваем три винта.

. и снимаем кронштейн выклю­чателя зажигания.

Вынимаем запорный стержень противоугонного устройства. Поворачиваем ключ в выключателе зажигания.

. и вынимаем привод запорного стержня. Вынимаем из привода пружину стержня.

. и стопор с пружиной. Выталкиваем цилиндр из корпуса выключателя.

. и вынимаем стопорный шарик.

Вынимаем цилиндр из корпуса выключателя.

Извлекаем из отверстия в цилин­дре пружину стопорного шарика.

Поддев отверткой. ..выводим из зацепления две пласт­массовые защелки крышки колодки проводов.

. и открываем крышку. Помечаем провода, расположенные в колодке.

Тонким шилом или жесткой про­волокой отгибаем стопорные усики наконечников проводов.

. и вынимаем провода из колодки.

Снимаем с проводов изоляцион­ную трубку.

Сжав отверткой три пластмассо­вые защелки. ..снимаем контактную группу с кор­пуса.

. и выводим провода через от­верстия в корпусе.

Поддев отверткой. . выводим из зацепления три пласт­массовые защелки.

. и разъединяем контактную группу.

Снимаем подвижную часть кон­тактной группы.

Нажав на подвижный контакт и повернув его против часовой стрелки.

. снимаем его с корпуса.

Снимаем пружину контакта.

. вынимаем катушку АПС. Сборку и установку выключателя за­жигания проводим в обратной по­следовательности. Подвижную часть контактной группы устанавливаем так.

. чтобы широкий выступ под­вижного контакта был располо­жен напротив выступа на крыш­ке с неподвижным контактом. . а выступ на цилиндре замка дол­жен войти.

. в углубление на корпусе под­вижной части контактной группы.

Замок зажигания имеют практически все современные автомобили

Как правильно использовать этот узел в модели Лада Калина? Об этом важном моменте пойдет речь в нашем материале. Также многих интересует замена замка зажигания

Меняем личинку замка зажигания

• Меняем личинку замка зажигания
• Когда необходима замена личинки замка зажигания?
• Материалы для замены личинки замка зажигания
• Как самостоятельно заменить личинку замка зажигания?

Изношенные детали (а именно пины) личинки в сочетании с выработкой ключа замка зажигания довольно часто являются причиной заклинившего замка зажигания. Если для отечественного автомобиля проще/дешевле заменить замок зажигания в сборе, то с автомобилем иностранного производства все несколько сложнее – стоимость замка зажигания кусается, да и шансов, что замок зажигания найдется в наличии, не очень много.

• Когда необходима замена личинки замка зажигания?
• Материалы для замены личинки замка зажигания
• Как самостоятельно заменить личинку замка зажигания?

Покупать б/у замок тоже выход не ахти – замок проработал примерно столько же, как и ваш, и шансов, что жить он будет гораздо дольше, не очень много. Не всегда, но в большинстве случаев решение проблемы – замена личинки замка зажигания. Как правило, личинка выполняет основную часть работы в замке, ну и изнашивается, соответственно, тоже быстрее всего.

Обязательно ли снимать замок зажигания для замены личинки? Обычно для замены личинки не требуется демонтаж замка зажигания.

Однако на некоторых моделях автомобилей (в качестве примера – семейство Mercedes, замки зажигания автомобилей Mercedes имеют достаточно хорошую защиту от взлома, там без снятия замка никак не обойтись ) заменить личинку замка зажигания без демонтажа замка возможности нет.

Когда необходима замена личинки замка зажигания?

1. Попытка угона со взломом замка зажигания.

2. Потеря всех дубликатов ключа.

3. Выход контактной группы из строя.

4. Из-за низкого качества металла произошло перетирание внутренних элементов, поэтому ключ не вызывает смещение штифтов.

5. Ключ сломался прямо внутри замка, а извлечь его невозможно.

6. Плохой контакт в замке не дает двигателю нормально запускаться.

— личинка в комплекте с новыми ключами;

— тонкая часовая отвертка;

Как самостоятельно заменить личинку замка зажигания?

1. Отсоедините клемму «минусового» провода от аккумулятора. Отверните винты, соединяющие кожухи рулевой колонки. Два из них находятся около руля и два – около панели приборов.
