Регулируем развал схождение ваз 2107 самостоятельно

Развал схождение без посторонней помощи

Откорректировать развал схождение можно и без посторонней помощи. Для этого достаточно иметь гараж, оснащённый смотровой ямой и комплект вполне доступных инструментов и материалов. Обязательное условие: пол гаража должен быть ровным и строго горизонтальным (что случается далеко не всегда). Из инструментов и материалов потребуются:

Чтобы регулировка развала схождения не оказалась напрасной тратой времени, перед началом работы нужно убедиться в том, что все детали подвески исправны и не имеют дефектов. Помимо прочего, следует проверить соответствие давления воздуха в шинах номинальному.

Таблица: давление воздуха в шинах ВАЗ 2107 для разных сезонов и размеров колёс, кг/см 3

Размер Летом Зимой
Передний мост Задний мост Передний мост Задний мост
165/80R13 1,6 1,9 1,7 2,1
175/70R13 1,7 2,0 1,7 2,2

Подготовка к регулировке

Перед регулировкой следует устранить:

  • осевое и радиальное биение шин;
  • люфт в подшипниках ступиц;
  • люфт в верхних шаровых опорах.

Передние колёса

Регулирование развала и схождения касается, прежде всего, передних колёс.

Развал

Угол развала передних колёс регулируется в такой последовательности:

  1. Машину устанавливают на ровной поверхности. Передние колёса при этом должны стоять ровно.

Если требуется регулировка, необходимо:

  1. Демонтировать колесо.
  2. Послабить соединение кронштейна стойки амортизатора и поворотного кулака ключом на 19.
  3. В зависимости от результатов замеров, сместить поворотный кулак внутрь или наружу.

Закончив выполнение регулировок, нужно собрать все демонтированные детали и сделать контрольные замеры. При регулировке развала переднеприводного автомобиля допускается погрешность +1/-1 мм, для заднеприводной машины этот показатель составляет +1/+3 мм. Если с первого раза не удалось получить требуемый результат, процедуру повторяют.

Константин

Развал-схождение своими руками.

Схождение

Самостоятельная регулировка схождения выполняется следующим образом:

  1. Чтобы колёса при регулировке могли свободно вращаться, поверхность под ними обрабатывается мыльным раствором.

Если необходимо убедиться в том, что суммарное схождение составляет 2 мм, нужно выполнить следующие шаги:

  1. Леску или прочную нить с крючками на концах закрепить на уровне ступиц передних и задних колёс, зацепив крючки за шины.
  2. Под леску на заднем колесе подложить брусок шириной 22 мм (задняя колея «семёрки» меньше передней на 44 мм).
  3. Развернуть руль так, чтобы леска касалась переднего колеса в диаметральных точках.
  4. Под леску на заднем колесе подложить ещё один брусок шириной 6 мм (суммарная толщина подкладки составит 28 мм).

Если после проделанных манипуляций леска слегка касается двух крайних точек переднего колеса, схождение составляет 1 мм, т. е. суммарное схождение будет равно 2 мм. Для получения других показателей схождения необходимо проделать то же самое, но с иными размерами подложки, например:

  • схождение 1,5 мм (суммарное — 3 мм) соответствует ширине подложки 31 мм (22+9 мм);
  • 2 мм (4 мм) — 34 мм (22 + 12 мм).

Видео: когда регулировка развала схождения необходима

Задние колёса

Развал задних колёс регулируется реже, но игнорировать это действие полностью не рекомендуется, т. к. задние колёса также устанавливаются под определённым углом. Причиной неправильного развала задних колёс чаще всего служит деформация какого-либо элемента конструкции заднего моста, поэтому для установки правильных углов развала бывает достаточно устранить такие деформации или заменить изношенные детали.

Rafpmak

https://www.autolada.ru/viewtopic.php?t=305499

Специалисты рекомендуют выполнять регулировку развала схождения колёс автомобиля ВАЗ 2107 после каждых 10–15 тысяч километров пробега. Внеочередная регулировка выполняется, как правило, после ремонта передней подвески. Наиболее точно откорректировать углы наклона колёс можно на СТО, оснащённой специальным компьютерным стендом. Если отправить машину на СТО с современным диагностическим оборудованием недоступно по каким-то причинам, отрегулировать углы наклона колёс «семёрки» можно и в собственном гараже, используя при этом достаточно простую методику и имея под рукой минимальный набор инструментов и материалов.

Теоретическая часть

Для начала немного подкуемся в теории, чтобы точно понимать все действия, которые будут описаны. Разберемся с определениями:

Угол установки колес

Или по-другому – развал-схождение. Это параметры конструкции, определяющие текущее положение колес, когда автомобиль движется по прямой линии и на поворотах. В идеале автомобиль по ровной поверхности должен всегда двигаться в заданном положении руля.

При отклонении этого параметра появляется курсовая неустойчивость, водителю постоянно приходится тянуть руль в сторону, чтобы удержать нужное направление.

Угол продольного наклона оси поворота

Он же кастер – заданный угол между осью поворота колес и вертикальным уровнем, если смотреть сбоку. Этот угол выставляется при помощи шайб регулировки, которые ставятся на болты крепления оси нижнего рычага. Тем самым обеспечивается стабилизация положения колес, когда автомобиль двигается по прямой.

Угол развала

Отклонение плоскости вращения колеса от вертикальной линии, которая проходит точно через центр площади соприкосновения шины с поверхностью дороги. Этот угол задается также регулировочными шайбами на обоих болтах оси нижнего рычага.

Количество шайб всегда должно быть одинаковым, ровно как и их толщина. Это позволяет добиться правильного положения колес при работе подвески.

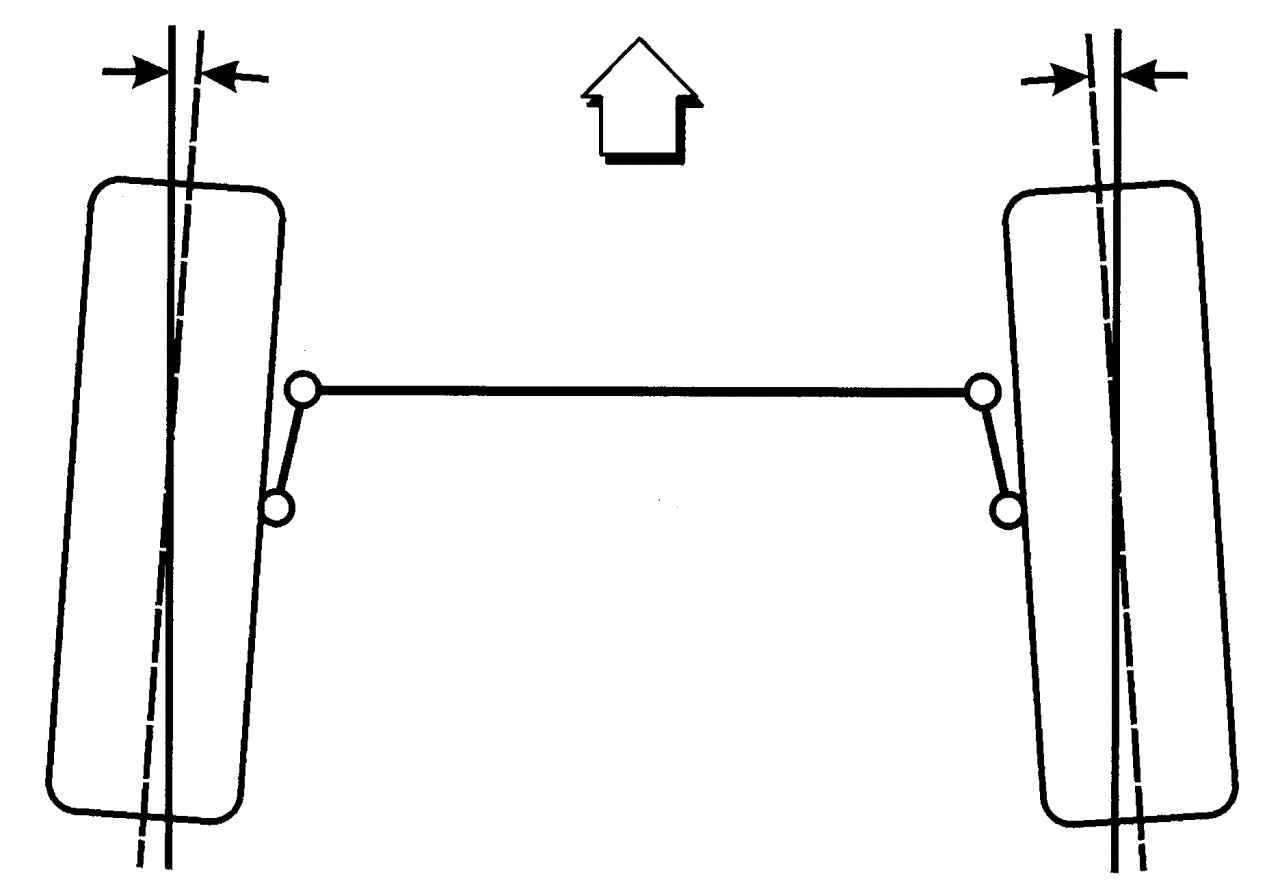

Схождение колес

Это разница в расстоянии между точками спереди и сзади внутренних частей ободьев колес.

Регулировка и проверка углов колес должна проводиться в мастерских, где для этого имеется все необходимое. Вручную вы тоже можете много чего подправить, не считая угол продольного наклона оси поворота.

Интересно! Наиболее точные данные при выставлении угла колес можно получить при работе с загруженным автомобилем на 320 кг – это приблизительный вес четырех человек, находящихся в салоне, 50 кг груза в багажном отсеке. При этом топлива в бак должно быть залито до полной.

В идеале значение всех перечисленных углов после прохождения технического обслуживания должно соответствовать следующим величинам (в скобках указываются значение для ненагруженного автомобиля):

  • Угол продольного наклона — 4°±30′ (3°±30′);
  • Развал колес — 4°30’+20′ (0°5’+20′);
  • Схождение — 2 — 4 (3 — 5) мм.

Именно на эти значения будем ориентироваться при работе.

Делаем выворот на классике

Всем привет! Сегодня рассмотрим способы увлечения угла выворота на классике.

И так перейдем сразу к сути. Существует великое множество способов увеличить угол поворота колес, но основных все равно остается два. Система вроде Wisefab и наш любимый стиль «колхоз тюнинг» или как его называют четкие ребята custom tuning. С Wisefab все более менее все понятно, подкопил денег, купил, приладил, и вот выворот уже 65+ градусов. Более подробно о Wisefab, рассмотрено здесь: выворот на Nissan Silvia.

Перейдем к нашей любимой теме тюнинг своими руками или custom tuning ваз.

Для начала пилим ограничители на рычагах, и на рулевом редукторе. На рычагах:

На рулевом редукторе:

Идем дальше. Что бы сделать нужный отрицательный развал, стандартных болтов было мало, им на замену купить болты от генератора ваз 2108 4 шт, шайбами сделал отрицательный развал. Выглядит это примерно вот так:

СОШКА

Целью является пододвинуть рулевой наконечник ближе к оси выворота (верхняя и нижняя шаровая смотрящие друг на друга и есть оси поворота). И не бойтесь варить, сошка сделана из такого металла что не развалится, а место сварки НЕ КОГДА НЕ РАЗВАЛИТСЯ если проварено просто, скорее прогнутся все рычаги (проверенно) и лонжероны уйду прежде чем лопнет сошка.

Примерное место обрезки:

То что было и то что должно получится:

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание! Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» – это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

Примечание! Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание! После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

Для регулировки схождения при помощи двух гаечных ключей, ослабьте хомуты муфты наружной рулевой тяги.

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание! Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

Источник

Регулировка угла продольного наклона оси поворота

Угол регулируем изменением количества регулировочных шайб на болтах крепления оси нижнего рычага.

Так, перестановка одной шайбы толщиной 0,5 мм из переднего пакета в задний дает увеличение угла продольного наклона на 36–40′, при этом «развал» колеса уменьшается на 7–9′, и наоборот.

В продаже бывают регулировочные П-образные шайбы толщиной 0,5 и 0,8 мм.

Эти шайбы обязательно устанавливаем прорезью вниз.

Измерить угол продольного наклона оси поворота можно с помощью самодельного шаблона с отвесом.

На шаблоне отмечен сектор, в котором при правильной регулировке должна находиться нить отвеса.

Доворачиваем гайки на пальцах шаровых шарниров так, чтобы их грани стали перпендикулярны продольной плоскости автомобиля, и прикладываем к ним шаблон

Измерить угол продольного наклона оси поворота можно с помощью самодельного шаблона с отвесом.

На шаблоне отмечен сектор, в котором при правильной регулировке должна находиться нить отвеса.

Приобретая автомобиль, каждый покупатель должен хорошо разбираться в особенностях обслуживания транспортного средства. Зная основные моменты, проще обеспечить надежную работу авто длительный период времени. Выявляя определенную поломку на ранней стадии, можно будет быстро ее устранить

Владельцы автомобилей Лада или других марок должны постоянно следить за состоянием машины, в частности важно уметь регулировать развал схождение своими руками на ВАЗ 2107. Неправильный развал схождение – это не только быстрый износ шин, это еще и значительное увеличение риска попадания в аварию

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

  • если менялись рулевые наконечники, рычаги либо сайлентблоки;
  • в случае изменения штатного клиренса;
  • при уводе автомобиля в сторону;
  • если шины имеют сильный износ;
  • когда руль не самовозвращается после прохождения поворота.

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота 4°+30′ (3°+30′)
угол развала колёс 0°30’+20′ (0°5’+20′)
угол схождение колёс 2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

  1. Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
  2. Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

  1. В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Регулировка угла продольного наклона оси поворота

Угол регулируем изменением количества регулировочных шайб на болтах крепления оси нижнего рычага.

Так, перестановка одной шайбы толщиной 0,5 мм из переднего пакета в задний дает увеличение угла продольного наклона на 36–40′, при этом «развал» колеса уменьшается на 7–9′, и наоборот.

В продаже бывают регулировочные П-образные шайбы толщиной 0,5 и 0,8 мм.

Эти шайбы обязательно устанавливаем прорезью вниз.

Измерить угол продольного наклона оси поворота можно с помощью самодельного шаблона с отвесом.

На шаблоне отмечен сектор, в котором при правильной регулировке должна находиться нить отвеса.

Порядок выполнения:

Доворачиваем гайки на пальцах шаровых шарниров так, чтобы их грани стали перпендикулярны продольной плоскости автомобиля, и прикладываем к ним шаблон

Измерить угол продольного наклона оси поворота можно с помощью самодельного шаблона с отвесом.

На шаблоне отмечен сектор, в котором при правильной регулировке должна находиться нить отвеса.

Порядок выполнения:

Доворачиваем гайки на пальцах шаровых шарниров так, чтобы их грани стали перпендикулярны продольной плоскости автомобиля, и прикладываем к ним шаблон.

Разница значений углов продольного наклона осей поворота между правым и левым колесами не должна превышать 30′.

Угол развала

Если колесо отклонено от вертикальной плоскости наружу автомобиля, то говорят о положительном развале(В), если колеса отклоняются внутрь — то развал отрицательный (С). При этом направление взгляда — вдоль оси автомобиля спереди назад. Влияние развала может быть рассмотрено на примере качения конуса А (стабилизация качения). Так, колеса, имеющие положительный развал, имеют тенденцию к качению по направлению от центральной оси автомобиля; колеса, имеющие отрицательный развал, катятся по направлению к центральной оси. Развал измеряется в градусах, при этом колеса должны находиться в положении прямолинейного движения.

Теоретическая часть

Для начала немного подкуемся в теории, чтобы точно понимать все действия, которые будут описаны. Разберемся с определениями:

Угол установки колес

Или по-другому – развал-схождение. Это параметры конструкции, определяющие текущее положение колес, когда автомобиль движется по прямой линии и на поворотах. В идеале автомобиль по ровной поверхности должен всегда двигаться в заданном положении руля.

При отклонении этого параметра появляется курсовая неустойчивость, водителю постоянно приходится тянуть руль в сторону, чтобы удержать нужное направление.

Интересно! Из-за езды с такими настройками угла установки колес начинают быстрее стираться покрышки, страдают детали подвески и существенно вырастает расход топлива, так как движущийся автомобиль постоянно испытывает некое сопротивление.

Угол продольного наклона оси поворота

Он же кастер – заданный угол между осью поворота колес и вертикальным уровнем, если смотреть сбоку. Этот угол выставляется при помощи шайб регулировки, которые ставятся на болты крепления оси нижнего рычага. Тем самым обеспечивается стабилизация положения колес, когда автомобиль двигается по прямой.

Угол развала

Отклонение плоскости вращения колеса от вертикальной линии, которая проходит точно через центр площади соприкосновения шины с поверхностью дороги. Этот угол задается также регулировочными шайбами на обоих болтах оси нижнего рычага.

Количество шайб всегда должно быть одинаковым, ровно как и их толщина. Это позволяет добиться правильного положения колес при работе подвески.

Схождение колес

Это разница в расстоянии между точками спереди и сзади внутренних частей ободьев колес.

Регулировка и проверка углов колес должна проводиться в мастерских, где для этого имеется все необходимое. Вручную вы тоже можете много чего подправить, не считая угол продольного наклона оси поворота.

Интересно! Наиболее точные данные при выставлении угла колес можно получить при работе с загруженным автомобилем на 320 кг – это приблизительный вес четырех человек, находящихся в салоне, 50 кг груза в багажном отсеке. При этом топлива в бак должно быть залито до полной.

В идеале значение всех перечисленных углов после прохождения технического обслуживания должно соответствовать следующим величинам (в скобках указываются значение для ненагруженного автомобиля):

  • Угол продольного наклона — 4°±30′ (3°±30′);
  • Развал колес — 4°30’+20′ (0°5’+20′);
  • Схождение — 2 — 4 (3 — 5) мм.

Именно на эти значения будем ориентироваться при работе

Развал схождение своими руками на ваз 2107

Обладатели автомобилей отечественного производства привыкли, что большинство ремонтных и профилактических работ на таких машинах можно выполнить самостоятельно. Это часто бывает очень полезным, особенно, если автомобиль эксплуатируется в местности, где поблизости нет станций техобслуживания. Одной из важных задач в обслуживании ВАЗ-2107 является правильная настройка подвески автомобиля, или «развал-схождение». Чаще всего автовладельцы едут на станцию техобслуживания, где специалист выставляет правильные углы управляемых колес автомобиля на компьютерном или оптическом стенде. Но если нет возможности обратиться к мастеру, процедуру развала-схождения колес на автомобиле ВАЗ-2107 можно сделать в своем гараже собственными силами.

Для начала определимся, что такое развал и что такое схождение.

Развал – это положение автомобильных колес относительно вертикали. Положительным считается угол, при котором верхняя часть колеса выступает за пределы колесной арки. Если развал отрегулирован неверно, то автомобиль потеряет свою курсовую устойчивость, появится «рысканье», резина будет изнашиваться неравномерно.

Развал схождение своими руками на ваз 2107

Схождение – расположение колес относительно горизонтали, то есть, полотна дороги. На заднеприводном авто, каковым является ВАЗ-2107, градус схождения будет положительным.

Основные понятия

Если рассматривать понятие развала схождения, то оно означает, как колесо у машины будет установлено по вертикали. В случае если верхний край у колеса выведен наружу, то данный факт означает, что развал является положительным. Если же край колеса уходит внутрь, значит, развал отрицательный, и обозначается он соответствующим образом: «-».

На схема схождение (а) и развал (б)

При неправильной регулировке развала, а если быть точными, то при регулировке развала только переднего колеса, в момент перемещения автомобиль может уносить в сторону, это определяется достаточно просто – водитель снимает руки с руля, и автомобиль «уводит».

Что же касается схождения, то оно показывает, каким образом могут сходиться колеса между собой относительно дороги. Если рассматривать автомобили с задним приводом, то их колеса размещены под положительным углом, а вот на переднем приводе угол определяется отрицательным показателем. Такая регулировка необходима для того, чтобы в момент перемещения и при дальнейшей езде колеса могли выровняться и уже дальше держаться в таком же положении. Безусловно, от неправильной регулировки схождения быстро изнашиваются шины и другие элементы авто, поэтому автомобилист должен внимательно относиться к своему автомобилю и своевременно регулировать развал схождение самостоятельно или с помощью специалистов.

Износ шин при правильной и неправильной регулировке

Что даёт такая регулировка

Смысл корректировки развала схождения сводится к тому, что колёса автомобиля устанавливают под определённым углом к горизонтали, а также друг по отношению к другу. Это нужно, чтобы постараться придать колёсам максимально возможное вертикальное положение при движении, т. е., независимо от того, какое положение колесо занимает относительно других элементов конструкции, оно должно оставаться в вертикальной плоскости. Именно в этом случае достигается близкий к идеальному контакт шины с дорогой.

Понятие развала колеса

Развал определяет, под каким углом установлено колесо относительно поверхности дороги. Наглядное представление об этом параметре можно получить, изобразив угол между плоскостью вращения колеса и вертикальной линией, пересекающей центр так называемого пятна контакта резины с дорогой.

Значения углов развала

Принято считать, что если верх колеса отклоняется от центральной оси авто, то развал положительный, в противном случае — угол имеет отрицательное значение. Каждый производитель рекомендует свои регулировки развала в зависимости от технических характеристик автомобиля.

Наиболее точно определить углы развала колёс ВАЗ 2107 можно в момент, когда в машине размещён груз весом 320 кг: примерно столько весят 4 пассажира и груз в багажнике. Бак при этом должен быть заполнен топливом. Угол развала при этом должен составлять:

  • для гружёного автомобиля 4°30’+20′;
  • для незагруженного — 0°5’+20′.

Как правило, отрицательный угол развала создаёт большее пятно контакта резины с поверхностью дороги, но за счёт ускоренного стирания внутренней кромки шины уменьшается срок её службы. Машина не будет ехать прямо, если развал колёс отличается на 30′ или более.

Понятие схождения

Если представить угол между плоскостью вращения колеса и условной осью, разделяющей машину вдоль на две части, то это и будет схождением колеса. По отношению к одному колесу схождение считается раздельным: два раздельных в сумме дают суммарное схождение.

Значение углов схождения

Когда передняя часть колеса развёрнута в сторону продольной оси автомобиля, мы имеем дело с положительным схождением, в противном случае — с отрицательным. Положительный угол схождения используется чаще, но в ряде случаев рекомендуется отрицательное схождение: устойчивость машины при этом повышается, но увеличивается и износ резины.

Нормальное схождение для ВАЗ 2107 составляет:

  • 2–4 мм для гружёной машины;
  • 3–5 мм для машины без нагрузки.

Кастер

Помимо развала и схождения, существует ещё одна регулировка наклона колеса, которая называется кастер. Эта регулировка также представляет собой угол, но между вертикальной линией и проекцией оси поворота колеса на продольную плоскость машины. Величина этого угла, как правило, не превышает 6°. Правильно настроенный кастер самовыравнивает ведущие колёса, когда автомобиль набирает скорость.

Номинальная величина катера составляет:

  • 4°±30′ для гружёной машины;
  • 3°±30′ для авто без нагрузки.

Неисправности авто, связанные с неправильной регулировкой

Неотрегулированные развал и схождение, как правило, затрудняют управление транспортным средством и становятся причиной целого ряда неисправностей автомобиля.

Неустойчивость на дороге

Автомобиль с неправильно отрегулированными развалом и схождением чаще всего самопроизвольно «съезжает» влево или вправо, и водитель вынужден прилагать дополнительные усилия, чтобы машина ехала прямо. О комфортном вождении в этом случае речь уже не идёт, к тому же водитель гораздо быстрее утомляется, управляя таким автомобилем.

Повышенный износ шин

Наиболее типичным последствием неправильной регулировки развала схождения является быстрый износ шин автомобиля. Очевидно, что слишком большой положительный угол развала становится причиной ускоренного износа внешней части шин, отрицательный — внутренней части. Следует знать, что шины быстро изнашиваются также из-за неправильного давления воздуха в них (повышенного или пониженного) и вследствие углового колебания колеса.

Другое

Помимо неустойчивости на дороге и повышенного износа шин, неотрегулированные развал и схождение могут оказаться причиной преждевременного выхода из строя сальников, вкладышей и пальцев рулевого управления и подвески.

В каких ситуациях необходимо регулировать развал-схождение колес

Для начала определимся, что же представляет собой развал-схождение. Этим понятием обозначают угол их установки относительно вертикальной оси. Если верхняя часть колеса слегка наклоняется наружу, то имеет место положительный развал. В противном случае мы получаем угол со знаком «минус».

Схождение происходит уже в процессе движения. Данный параметр может отличаться в зависимости от модели того или иного авто.

Как мы уже упоминали выше, регулировка углов установки колес может потребоваться после выполнения любых работ по ремонту элементов подвески. Кроме того, без нее невозможно обойтись в следующих случаях:

  • значительно увеличивается расход топлива при нормальной работе двигателя и топливной системы автомобиля;
  • очень быстро и неравномерно изнашиваются шины;
  • отклонения в регулировке схода-развала видны даже невооруженным глазом;
  • машину даже на идеально ровной магистрали «ведет» в ту или иную сторону.

В зависимости от состояния дорог в Вашем регионе, от того где Вы вообще ездите и интенсивности Ваших поездок период выполнения работ по развалу и схождению колес может быть разным.

Как правило он может варьировать от одного месяца до полугода. А некоторые водители вообще посещают СТО только один раз в год.

Если водителю приходиться посещать СТО один раз в 1 – 3 месяца, то это ощутимые расходы и тут уже многим следует задуматься об экономии средств.

Конечно, если у Вас дорогая иномарка, то с такими расходами придется смириться, а если у Вас наш отечественный автомобиль, то развал схождение колес автомобиля можно сделать и своими руками без особых проблем.

Подведем итоги

Устанавливать правильную геометрию передней подвески нужно на ровной площадке при помощи следующих инструментов:

  • Шаблон для определения угла кастора.
  • Отвес и бечевка с крючками.
  • Штангенциркуль или линейка.
  • Брусок толщиной 28 мм.
  • Комплект ключей.

Отрегулировав кастор методом перестановки шайб, можно приступать к настройке углов положения передних колес в следующей последовательности: юстировка развала за счет добавления/удаления шайб и наладка схождения путем вращения соединений рулевых тяг.

Регулировка развала-схождения – работа, которую обязательно нужно выполнить после проведения ремонта подвески с заменой наконечников рулевых тяг, шаровых, сайлентблоков. Прежде чем узнать как сделать развал-схождение своими руками на ВАЗ 2107, следует стоит познакомиться с сутью терминов и почему так важна их правильная регулировка.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
