Датчик уровня топлива (ДУТ) автомобилей ВАЗ 2108, 2109, 21099

В системе питания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 устанавливается датчик уровня топлива (ДУТ), предназначенный контролировать количество бензина в топливном баке. Он расположен на заборнике топлива в топливном баке автомобиля. На щитке приборов имеется указатель уровня топлива и лампа (сигнализатор) резерва топлива, связанные электрической цепью с датчиком уровня топлива и передающие информацию с него непосредственно водителю.

Устройство датчика топлива автомобилей ВАЗ 2108, 2109, 21099

Датчик уровня топлива (ДУТ) имеет круглый фланец, крепящийся непосредственно к топливному баку. На фланце расположена соединительная колодка датчика с двумя выводами. К нему же приварена трубка топливозаборника и трубка обратки. Сам датчик имеет пластиковый корпус, крепящийся на опорной пластине. Внутри корпуса расположен реостат с обмоткой из нихромовой проволоки и неподвижный контакт включения лампы резерва топлива. Контакт соединен с колодкой датчика (вывод «W»). У реостата имеется ползунок, установленный на вращающейся оси и соединенный с подвижным рычагом, на конце которого установлен пластмассовый герметичный поплавок. Нижний конец реостата соединен с колодкой датчика.

Принцип действия датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Поплавок перемещается вниз или вверх при падении или увеличении уровня топлива топлива в бензобаке. Одновременно перемещается соединенный с ним ползунок по обмотке реостата меняя сопротивление на выходе с реостата с низкого на высокое и обратно. Падение и повышение сопротивления отражается на перемещении стрелки указателя уровня топлива в щитке приборов. Уровень в баке низкий, поплавок опущен – сопротивление 285-335 Ом (стрелка указателя уровня топлива на нуле), стрелка указателя показывает пол бака – сопротивление 100-135 Ом, полный бак (стрелка до отказа вправо, поплавок поднят)– 7-25 Ом.

В нижнем положении поплавка, когда уровень топлива самый минимальный (4-7 л), замыкаются контакты на ползунке и контакт лампы резерва топлива. Лампа на щитке приборов загорается.

Работа датчика уровня топлива (ДУТ) при полном баке: поплавок всплыл вверх, контакт ползунка внизу реостата (сопротивление минимальное), подвижный и неподвижный контакты контрольной лампы резерва топлива разомкнуты (лампа не горит)

Работа датчика уровня топлива при падении уровня топлива в топливном баке автомобиля: поплавок упал, контакт ползунка поднялся вверх по обмотке реостата (сопротивление максимальное), подвижный и неподвижный контакты лампы резерва топлива сомкнулись (лампа загорелась)

Подробнее о том как работает указатель и датчик уровня топлива: «Указатель уровня топлива ВАЗ 21083, схема».

Электрическая схема соединений датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Схема подключения датчика уровня топлива в бензобаке ВАЗ 21083

Применяемость датчика уровня топлива на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях применяется датчик уровня топлива 24.3827 и его разновидности. Характеристики его следующие: напряжение -12 В, полное сопротивление реостата-350 Ом, длина рычага поплавка-115 мм, угол наклона рычага при пустом баке-27,5 градусов.

Неисправности датчика уровня топлива

При выходе из строя датчика уровня топлива указатель уровня топлива в щитке приборов либо вовсе не работает, либо показывает неверную информацию. Подробнее о неисправности датчика уровня топлива см. «Не работает указатель уровня топлива в щитке приборов ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Реостат это электрический прибор, позволяющий регулировать силу тока и напряжение в электрической цепи посредством изменения сопротивления проходящего через его обмотку электрического тока. Ползунок, являясь подвижным контактом, перемещаясь по виткам обмотки реостата (проводника), изменяет количество витков включенных в цепь тем самым изменяет длину проводника и соответственно его сопротивление.

Еще статьи по топливной системе автомобилей ВАЗ 2108, 2109, 21099

— Снятие и установка датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

— Схема топливной системы автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем

— Прочищаем сетчатый топливный фильтр на заборнике топлива в бензобаке автомобилей ВАЗ 2108, 2109, 21099

— Топливный модуль (электробензонасос) инжекторных ВАЗ 21083, 21093, 21099

— Неисправности топливной системы автомобилей ВАЗ 2108, 2109, 21099

Замена ламп подсветки приборной панели

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

уровень топлива и заряда аккумуляторной батареи;
индикацию включения дальнего света и габаритных огней, активации ручника;
индикацию включения поворотников;
давление смазочной жидкости в двигателе.

Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.

Сколько стоит новый датчик уровня топлива, указатель?

Цена за новый датчик топлива для «классики» находится в пределах 300-400 рублей. Указатель уровня топлива чуть дороже — 400-500 рублей. Все цены указаны для розничных магазинов (регион — Москва и Московская область).

Указатель уровня топлива

Данные для проверки датчика указателя уровня топлива

Количество топлива в баке	Сопротивление датчика, Ом
Пустой бак	315 – 345
Половина бака	100 – 135
Полный бак	7 и меньше

Указатель уровня топлива работает совместно с датчиком БМ-150, который установлен в топливном баке. Датчик выполнен в виде реостата из нихромовой проволоки. Подвижный контакт реостата перемещается рычагом поплавка. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы, когда в баке остается 4–6,5 л топлива.

Исправность датчика указателя топлива можно проверить омметром.

Стрелка прибора постоянно показывает полный бак.

При включенном зажигании отсоединяем розовый провод с красной полосой от датчика. Если стрелка вернется к началу шкалы – датчик неисправен. В противном случае либо неисправен прибор, либо провод замкнут на массу. Для проверки снимаем щиток приборов (см. Снятие щитка приборов), отсоединяем от указателя розовый провод с красной полосой и включаем зажигание. Если стрелка вернулась в начало шкалы – указатель уровня топлива исправен, а поврежден провод.

Стрелка прибора постоянно показывает пустой бак.

При включенном зажигании отсоединяем розовый провод с красной полосой от датчика (вывод «Т») и соединяем его с «массой». Если стрелка отклонилась – датчик неисправен. Если стрелка не отклонилась, снимаем щиток приборов (см. Снятие щитка приборов) и соединяем с «массой» вывод указателя уровня топлива, к которому подсоединяется розовый провод с красной полосой. Если стрелка отклонилась – прибор исправен, а поврежден провод между датчиком и указателем топлива.

Указатель уровня топлива работает совместно с датчиком БМ-150, который установлен в топливном баке. Датчик выполнен в виде реостата из нихромовой проволоки.

Подвижный контакт реостата перемещается рычагом поплавка. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы, когда в баке остается 4–6,5 л топлива.

Исправность датчика указателя топлива можно проверить омметром.

Данные для проверки датчика указателя уровня топлива

Стрелка прибора постоянно показывает полный бак.

При включенном зажигании отсоединяем розовый провод с красной полосой от датчика.

Если стрелка вернется к началу шкалы – датчик неисправен.

В противном случае либо неисправен прибор, либо провод замкнут на массу.

Для проверки снимаем щиток приборов (см. Снятие щитка приборов), отсоединяем от указателя розовый провод с красной полосой и включаем зажигание.

Если стрелка вернулась в начало шкалы – указатель уровня топлива исправен, а поврежден провод. Стрелка прибора постоянно показывает пустой бак.

При включенном зажигании отсоединяем розовый провод с красной полосой от датчика (вывод «Т») и соединяем его с «массой».

Если стрелка отклонилась – датчик неисправен.

Если стрелка не отклонилась, снимаем щиток приборов и соединяем с «массой» вывод указателя уровня топлива, к которому подсоединяется розовый провод с красной полосой.

Если стрелка отклонилась – прибор исправен, а поврежден провод между датчиком и указателем топлива.

Сколько стоит новый датчик уровня топлива, указатель?

Цена за новый датчик топлива для “классики” находится в пределах 300-400 рублей. Указатель уровня топлива чуть дороже – 400-500 рублей. Все цены указаны для розничных магазинов (регион – Москва и Московская область).

Обратившийся к нам читатель – автолюбитель со стажем. В былые годы Леонид Иванович на «Жигулях» объездил всю страну. Ремонтировал и обслуживал машину сам – тогда это считалось вполне естественным, поскольку попасть простому смертному на СТО было непросто – очередь. Когда пришло время покупать новую машину, выбрал «классику», вишневую ВАЗ-21074, благо конструкция машины знакома до последнего винтика.

К первому ТО (пробег 2600 км) появились проблемы: бензобак раздувается и шумно ухает, когда открываешь пробку, стрелка указателя топлива при движении пляшет по всей шкале. И пусть на ходовые качества это не влияло, хотелось, чтобы на новой машине все было как надо.

В сервисе жалобу клиента восприняли без энтузиазма. Стрелка гуляет – значит, прибор работает. А что амплитуда великовата – не беда, не спидометр же. Да и куда пенсионеру спешить? Захочет узнать, сколько бензина осталось – остановится на минутку на обочине, подождет, пока волна в баке утихнет, и спокойно считает показание прибора. Однако в работу машину взяли, пообещав «попытаться исправить» ситуацию. Слесари грешили на датчик, который на впрысковой «классике» объединен с бензонасосом. Дорогой узел и приговорили к замене – благо, по гарантии. Однако посмотреть, что и как будут делать с машиной – не дали. То ли фирменные секреты берегут от посторонних глаз, то ли по той же причине, по которой покупателю колбасы лучше не знать, как ее делают. Но так или иначе, за ТО и ремонт счет выставили на 4590 рублей. И все бы ничего, но бак по-прежнему раздувался на жаре, а узнать, сколько в нем топлива, владелец мог только на неподвижной машине или с помощью мерной палочки, которую впору возить в багажнике.

Помня про близкую зиму, Леонид Иванович на всякий случай проверил плотность электролита (эта операция входила в оплаченный перечень работ СТО). Такого он не ожидал – 1,19 г/смз! Жалких ампер-часов пока хватало для пуска исправного мотора, но впереди холодa. Мало того, что с такой плотностью в мороз двигатель не пустишь, так замерзший электролит запросто разорвет батарею.

Тогда автолюбитель понял, что от сервиса ждать помощи не приходится, и обратился в редакцию. Нам случай со стрелкой показался интересным, поэтому в гараж к владельцу снарядили технический десант.

С излишним давлением в баке разобрались быстро – был передавлен неудачно проложенный шланг вентиляции. Заметим, с подобной проблемой мы столкнулись и на нашей «пятерке». Его укоротили, переставили на другой выход тройника, и дыхание восстановилось. Только сгиб был в таком месте, что не увидеть его, меняя бензонасос ваз 2107, просто невозможно. Может, вопреки акту выполненных при ТО работ его и не трогали?

Стрелка указателя уровня топлива ваз 2104 при разгоне, торможении и езде по неровной дороге действительно скакала по всей шкале. Исключение – полный или пустой бак: тогда амплитуда колебаний ее незначительна, и показания вполне правдоподобны.

Поиск причин своеобразного поведения указателя начали от печки, то есть от бензобака. Извлекли бензонасос, пошевелили поплавок – стрелка указателя отзывается мгновенно, пропорционально, но резко. Датчик исправен, но и указатель работает – только плавности ему действительно не хватает.

Как мы выяснили, подобный алгоритм заложен конструктивно и присущ современной впрысковой «классике». Механизм логометрического указателя уровня топлива стал более легким, изящным, но менее инерционным, чем был когда-то на карбюраторных машинах, и теперь остро отслеживает малейшие колебания поплавка в баке. Бак же у машины высокий, и если топлива в нем примерно половина, крутая волна гоняет поплавок сверху донизу.

Но сделать работу прибора удобной для пользования, то есть успокоить стрелку, -дело нашей чести. Можно, конечно, разыскать старинный указатель и встроить его приборный щиток «семерки» взамен «родного», но, во-первых, такие давно не выпускают, а во-вторых, что делать тем, кому не удастся раздобыть раритет?

Решение нашли простое и изящное – задемпфировать указатель уровня электрической емкостью. Под приборным щитком между «массой» и клеммой Д указателя установили электролитический конденсатор на 20 000 мкФ х 25 В. С ним колебания стрелки практически исчезли. Конденсатор, кстати, можно смонтировать и на бензобаке ваз 2105.

Результатом нашей переделки владелец остался вполне доволен – колебания стрелки теперь практически незаметны, даже при полупустом баке.

Точен ли запас хода на бортовом компьютере автомобиля?

Многие владельцы автомобилей часто ориентируются на показания бортового компьютера транспортного средства, который показывает вам возможный запас хода. Поэтому некоторые водители и доводят машину до низкого уровня топлива, полагаясь на показатель бортового компьютера, считая, что указанный запас хода правдивый.

Также многие водители при появлении предупреждения о низком уровне топлива, сразу смотрят на показания бортового компьютера с целью узнать, сколько еще автомобиль может проехать на топливе, которое осталось в баке (запас хода).

Но, к сожалению, запас хода не точен, так как основан только на средних значениях вашего движения по дороге в прошлом.

Дело в том, что электроника автомобиля не сможет вам показать правдивый запас хода, так как не может в реальном времени учитывать ваши текущие условия движения, влияющие на потребление бензина или дизельного топлива.

Например, если вы до появления на приборной панели лампы, предупреждающей вас о низком уровне топлива в баке автомобиля, ехали по шоссе, а теперь встали в пробку, то запас хода отображаемый на бортовом компьютере, на самом деле неверный, так как этот показатель рассчитан при движении по шоссе, где расход топлива на самом деле гораздо меньше, чем в условиях плотного трафика в городе.

Поэтому не рассчитывайте, что при предупреждении о низком уровне топлива, вы сможете проехать еще очень много.

Как заменить датчик уровня топлива, он же ДУТ на ВАЗ 2101-ВАЗ 2107?

Сперва снимите сам бензобак с машины, а иначе датчик вам снять не получится так как он будет упираться в заднее крыло автомобиля при его снятии. (О том как снять бензобак, см

в статье: «Замена бензобака на ВАЗ»)

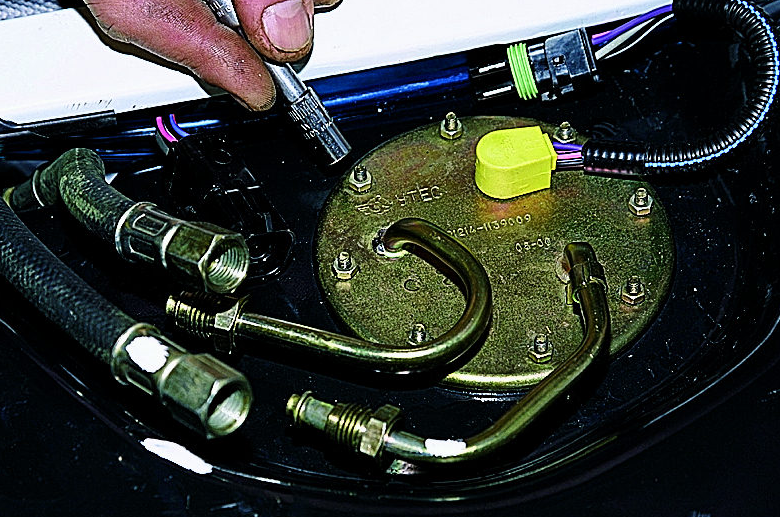

Далее отверните шесть гаек (На фото несколько гаек уже вывернуто, а так же одной гайки не видно), которые крепят фланец топливного датчика и после чего вытяните датчик и тем самым снимите его с автомобиля.

После чего обратите внимание на то место где фланец датчика крепился гайками, но после того как вы датчик сняли, на бензобаке осталась сидеть на шпильках прокладка фланца датчика, которую так же необходимо снять.

Примечание! В том случае если эта прокладка будет сильно обжата, на ней будут видны трещины или ещё что либо, то в таком случае замените прокладку на новую!

Новый датчик и сам бензобак устанавливаются в обратном порядке снятию, то есть сперва устанавливается датчик в бензобак а потом уже устанавливается сам бензобак на своё место.

Примечание! Все шесть гаек которые крепят фланец датчика, закручивайте аккуратно и крест-накрест, а иначе при резких и грубых движениях прокладка фланца может повредиться и вследствие чего, позже через прокладку у вас будет протекать бензин находящийся в баке!

Совет: Перед тем как купить новый датчик на свой автомобиль, обратите особое внимание на маркировку которая на этом датчике располагается, в связи с этим покупайте новый датчик точно такой же маркировки, какой был старый!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

голоса

Рейтинг статьи

Признаки неисправности

Датчик этого типа не стоит больших денег, а его замена не занимает много времени. Тем не менее, следует приобретать эту деталь только при появлении серьезных признаков неисправности. К числу типичных проявлений поломки ДУТ относятся:

При движении автомобиля стрелка «скачет» по всему циферблату иногда задерживаясь в крайне низких или высоких показаниях уровня бензина в баке.
Стрелка всегда на «0» даже при гарантированном наличии в баке значительного количества бензина.

Возможно также существенное «отставание» индикации, когда перемещение стрелки происходит, но точность определения оставляет желать лучшего.

Не работает датчик уровня топлива

ДУТ, как и любые другие элементы автомобиля, может систематически выходить из строя, в результате чего появляется потребность в ремонтных работах. Сейчас мы подробно рассмотрим самые частые причины данного явления:

Если показания ДУТ постоянно меняются («скачут»), возможно, на плате износились контактные дорожки, которые под влиянием времени стираются в результате того, что по ним постоянно перемещается бегунок устройства. Если стертая площадь не большая, попробуйте загнуть бегунок таким образом, чтобы он расположился выше стертого места, однако при большой площади износа, решить проблему удастся лишь заменив датчик.
Бывает, что при полном топливном баке, указательная стрелка датчика возвращается к нулевому значению. Возможная причина данного явления — неправильно размещенный ограничитель хода поплавка.
При работающем моторе и включенном зажигании, указательная стрелка остается неподвижной. Как правило, причина кроется в повреждении соединительных проводов, окислении их наконечников, неисправности приемника указателя или в перегорании предохранителя.
Если указательная стрелка уровня топлива постоянно падает к нулевому значению и, при этом, еще и дергается, следует проверить токосъемник, вероятно, он недостаточно касается резистора датчика, либо оборвалась обмотка резистора.
Кроме того, лампа предупреждения о минимальном уровне горючего в баке может вовсе перестать работать или работать некорректно, с перебоями. В данном случае, скорее всего проблема кроется в резисторе и, возможно, придется его заменить.

Наиболее распространенная проблема потенциометрических датчиков — быстрый их износ, а также окисление дорожек, чем и определяется появление описанных выше проблем.

Условия для корректной работы

Если вы ранее не сталкивались с электротехническими устройствами и не знаете принцип работы системы указания уровня топлива, ознакомьтесь со следующими понятиями:

переменное сопротивление (реостат) – аппарат, с помощью которого можно регулировать величину сопротивления. Чем больше сопротивление в цепи, тем меньший в ней протекает ток;
указатель уровень топлива (УУТ) – элемент панели приборов, указывающий количество горючего в баке. Может быть аналоговым или электронным;
датчик уровня топлива (ДУТ) – измеритель, расположенный в баке.

Большинство систем указания уровня горючего в баке работают по единому принципу. В баке находится поплавок, на ответной части которого расположен скользящий контакт. Скользящий контакт двигается по пластине с контактами (резистивное вещество), жестко закрепленной на корпусе измерителя. Перемещение скользящего контакта меняет величину сопротивления, тем самым увеличивая либо уменьшая величину тока проходящего в цепи. Чем меньше сопротивление, тем больший ток протекает в цепи и тем больше отклоняется стрелка указателя уровня горючего.

Цепь включает в себя:

источник питания (питание появляется после включения зажигания);
предохранитель;
УУТ;
ДУТ.

Описан принцип работы ДУТ рычажного типа, но в случае с измерителем трубчатого типа разница только в способе изменения сопротивления в цепи. Измерители трубчатого типа можно встретить на БМВ. В новом поколении автомобилей ВАЗ и моделях иностранного производства ДУТ чаще всего рычажного типа и крепится к пластиковому корпусу насосной секции.

Контрольная лампа

Один из контактов лампы, сигнализирующей о низком уровне топлива, может быть прикреплен к реостату. В таком случае при снижении объема горючего сопротивление в цепи падает настолько, что величины тока становится достаточной для зажигания лампы.

В некоторых системах в цепь лампы включен отдельный терморезистор (сопротивление зависит от его температуры). Терморезистор закреплен в корпусе насосной секции. При снижении количества бензина/дизеля до определенного уровня он перестает омываться и охлаждаться топливом. Проходящий ток нагревает терморезистор, уменьшая его сопротивления. С уменьшением сопротивления начинает загораться лампочка на приборной панели.
