Способы проверки датчика температуры охлаждающей жидкости

Подготовительный этап

Перед началом работы вам следует выполнить:

  • выбрать и купить подходящий охладитель;
  • запастись новым креплением для крышки в случае, если старый был поврежден;
  • взять гаечный ключ;
  • найти емкость, куда вы будете отправлять отработанную жидкость;
  • приобрести ветошь.

Алгоритм действий

Чтобы провести замену Тосола в Приоре, следуйте инструкции:

  1. Отправьте автомобиль в гараж с достаточным свободным пространством для работы. Остудите двигатель. Все действия должны выполнятся на холодной моторной системе.
  2. Избавьтесь от высокого уровня давления. Откройте крышку бачка, в котором находится антифриз. Если мотор горячий, жидкость может брызнуть. Используйте тряпку и перчатки для защиты.
  3. Снимите защиту, которая установлена на двигательной системе. Открутите болты на креплении. Фиксаторы можно не убирать. Они не помешают процессу.
  4. Если установлена трансмиссия с тросами, ее необходимо демонтировать. Для этого отключите питание от аккумулятора. Снимите защитное покрытие гаечным ключом.
  5. Теперь необходимо слить весь объем жидкости. Для этого выкрутите фиксирующую крышку. Подставьте внизу емкость, куда будет сливаться отработанный материал. Ожидайте, пока весь хладагент покинет бак. Оцените состояние фиксатора. Если заметны следы износа, рекомендуется провести замену.
  6. Если в охлаждающей жидкости есть какие-то мутные следы, рекомендуется промыть все каналы в автомобиле. Для этого залейте очищенную воду. Добавьте лимонную кислоту или уксус, чтобы избавиться от остатков грязи. Промывайте систему, пока вода не будет чистой. Только после этого можно выполнять заливку охлаждающей жидкости в бак.
  7. Оцените состояние шлангов. Если они изношены, проведите замену.
  8. При помощи шланга залейте новую жидкость в емкость. Избегайте высокого давления внутри.
  9. Хладагент заливается до тех пор, пока не будет заполнен бак до оптимальной отметки.
  10. Все разобранные части собираются в обратном порядке.
  11. Запустите двигатель и отправьтесь в тестовую поездку. После этого проверьте, в норме ли все системы.

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

  • температуры среды в системе;
  • количества горючего;
  • давления и расхода воздуха;
  • состава отработанных газов;
  • температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

  • разрыв контакта внутри;
  • нарушение герметичности;
  • обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

  • снижение уровня мощности двигателя;
  • падение скорости при движении авто;
  • увеличивается расход горючего;
  • сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

  • отключением устройства из системы;
  • при внешнем осмотре;
  • с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передач Цена в рублях Цена в рублях
Новая Капитальный ремонт
01M От 150000 От 89000
TF-61SN, TF-62SN От 150000 От 85000
DQ250\02E, DQ500 (0BH\0BT) От 150000 От 88000
*цена указана состоянием на апрель 2019 года

Как проверить, не снимая с машины

При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.

Предварительная проверка

Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 0С.

Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:

  • если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
  • если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.

Мультиметром

Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.

Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».

  1. Отсоедините разъем от измерителя.
  2. Включите зажигание.
  3. Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.

При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.

Алгоритм действий такой:

  1. Отбросьте контакты от датчика.
  2. Установите ражим измерения сопротивления на мультиметре.
  3. Измерьте параметр между выводами.
  4. Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.

На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.

Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.

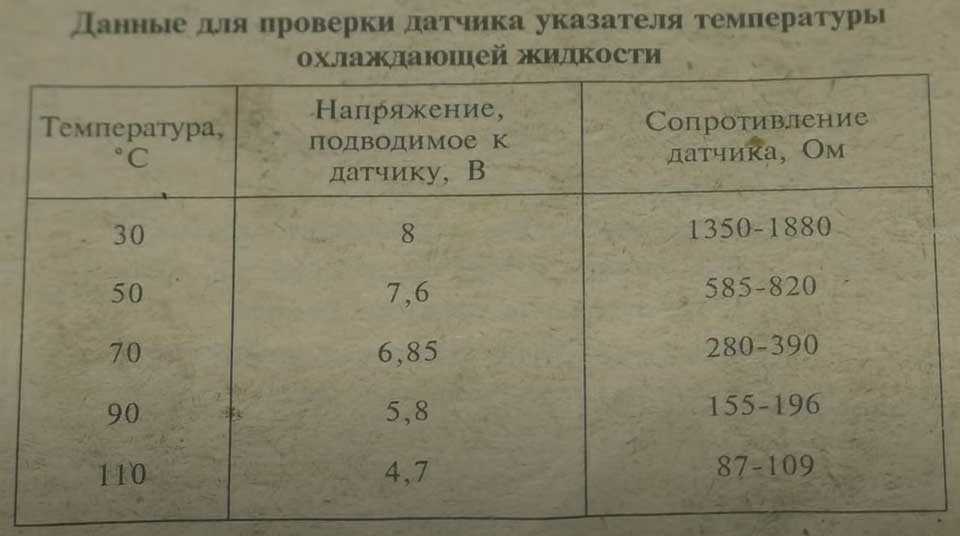

Точные характеристики сопротивления могут отличаться в зависимости от модели.

Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.

Таблица 1.

Температура 0С Сопротивление Ом
+100 177
+80 332
+60 677
+40 1459
+20 3520
+10 5670
+5 7280

Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.

Диагностический прибор

При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.

Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Tool Pro Black Edition или ELM327 про который мы писали выше.

Общий алгоритм действий такой:

Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.

Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.

Проверка блока отправки температуры

Когда вы подозреваете, что с датчиком температуры что-то не так, вы должны сначала проверить блок отправки температуры, который более доступен и более подвержен сбоям.

Вы можете проверить сопротивление или напряжение передающего устройства с помощью цифрового мультиметра (DMM).

В более старых моделях автомобилей используется единичный датчик температуры. Более новые модели автомобилей подключаются к электронному блоку управления (ЭБУ) или автомобильному компьютеру, который затем отправляет информацию на датчик температуры. Другие модели автомобилей, особенно азиатские, используют два блока отправки температуры, один из которых подключен к компьютеру, а другой – к датчику температуры.

Возможно, вам придется обратиться к руководству по ремонту автомобиля для вашей конкретной модели, чтобы найти компоненты, определить провода и клеммные соединения. Если у вас нет руководства по ремонту, вы можете купить относительно недорогую копию у Amazon. Руководства Haynes содержат пошаговые инструкции для многих проектов по устранению неполадок, ремонту и замене компонентов, которые вы можете выполнять дома.

Тестирование сопротивления отправляющего устройства:

  1. Найдите блок отправки температуры. Обычно блок расположен рядом с корпусом термостата, который соединяется с верхним шлангом радиатора на головке цилиндров двигателя.
  2. Отсоедините электрический разъем блока отправки.
  3. Измерьте сопротивление устройства при холодном двигателе с помощью омметра. Сопротивление должно быть высоким.
  4. Измерьте сопротивление устройства, когда двигатель горячий. Сопротивление должно быть низким.
  5. Сравните ваши показания со спецификациями в руководстве по ремонту вашего автомобиля. Если спецификации отправляющего устройства верны, перейдите к следующим шагам.

Тестирование опорного напряжения:

  1. Выключить зажигание.
  2. Отсоедините жгут проводов от датчика температуры.
  3. Подключите красный провод вашего вольтметра к клемме провода металлического опорного сигнала.
  4. Подсоедините черный провод вольтметра к отрицательному (-) полюсу аккумулятора.
  5. Поверните ключ зажигания в положение «Вкл», но не запускайте двигатель.

Вы должны иметь опорный сигнал 5 или 12 вольт. Если нет, проверьте этот провод на наличие повреждений. Если провод идет от компьютера, и кажется, что провод в хорошем состоянии, возможно, компьютер неисправен. Обратитесь к руководству по ремонту вашего автомобиля.

Проверка выходного напряжения передающего устройства:

На некоторых моделях вы сможете провести обратное зондирование сигнального провода отправляющего устройства, используя свой вольтметр.

  1. Подсоедините красный провод измерителя к сигнальному проводу отправляющего устройства (при необходимости обратитесь к руководству по ремонту).
  2. Подсоедините черный провод измерителя к заземлению двигателя или отрицательному (-) полюсу аккумулятора.
  3. При холодном двигателе включите стояночный тормоз, запустите двигатель и дайте ему поработать на холостом ходу.
  4. Соблюдайте показания напряжения при прогреве двигателя. Ваши показания могут быть аналогичны значениям в следующей таблице, при этом эталонное напряжение составляет 5 вольт для отправляющего устройства с компьютера (некоторые модели могут использовать эталонное значение 12 вольт).
температура вольтаж
110F (43,3 С) 4,2
140F (60 C) 3,6
180F (82,2 С) 2,8
210F (98,8 С) 2,2
230F (110 C) 1,8
250F (121 C) 1.4

Блок отправки с плохой температурой может также заставить компьютер автомобиля регулировать топливную систему на основе неверных данных. Вы можете увидеть, например:

Характерные признаки выхода ДТОЖ из строя на Приоре: причины увеличенного расхода

Температурный датчик двигателя или включения вентилятора является одним из главных исполнительных органов блока управления. Неисправность такого устройства влечет за собой некорректную работу двигателя, и следствие такой поломки «бьет по кошельку», ведь при этом значительно вырастает расход топлива. За счет того, что ДТОЖ выполняет очень важную функцию, измеряя температуру двигателя, и передавая информацию на электронный блок, такое устройство выходит из строя редко. Имеется в виду полная неисправность датчика, когда на панели приборов загорается Check Engine, и высвечивается на бортовом компьютере следующие коды ошибок:

  • Р0115 — неисправность электрической цепи ДТОЖ;
  • Р0116 — ошибка датчика в виде выхода значений за допустимый диапазон;
  • Р0117 — низкий уровень сигнала на выходе ДТОЖ (на ЭБУ от датчика поступает напряжение ниже 0,14В);
  • Р0118 — повышенный уровень сигнала от ДТОЖ (выходное напряжение свыше 4,91В);
  • Р0119 — ненадежность контакта датчика. Обычно такая ошибка высвечивается, если сигнал от устройства прерывается.

Различают следующие виды неисправностей датчиков ТОЖ, которые встречаются на Приорах:

  1. Термистор со временем начинает показывать некорректные значения температуры, то есть, врет. Убедиться в этом можно с помощью мультиметра.
  2. Перетирание проводов возле разъема датчика, что приводит также к некорректной его работе.
  3. Снижение качества изоляции.

Характерными признаками того, что рассматриваемый элемент вышел из строя или он «барахлит», являются следующие проявления:

  • на холодную падают обороты двигателя;
  • отсутствие холостого хода или плавающие обороты;
  • нестабильная работа ДВС;
  • невозможность запуска двигателя на горячую (вследствие отказа ДТОЖ);
  • включение вентилятора, что обычно сопровождается совместно с ошибкой Р0115.

Это интересно! Однако самый распространенный тип неисправности ДТОЖ на Приоре — когда вентиляторы охлаждения включаются и выключаются без видимых на то причин, то есть на холодном двигателе или если температура не достигла значения включения.

Следствием неисправности устройства является увеличенный расход топлива до 10-15 литров на 100 км.  Категорически противопоказана эксплуатация автомобиля с неисправным ДТОЖ. Если выявлены признаки его неисправности, то следует немедленно прибегнуть к диагностике или замене.

Признаки неисправности

Для принятия мер по контролю датчика температуры ОЖ требуется вовремя определить проблемы в этом узле.

Но стоит учесть, что рассмотренные ниже признаки могут свидетельствовать и о других неисправностях силового агрегата.

Вот почему для получения точного результата может потребоваться дополнительная диагностика.

Также важно понимать, какое участие ДТОЖ принимает в работе мотора:

  1. Информирует водителя в реальном времени об температуре охлаждающей жидкости.
  2. При достижении мотором порогового значения температуры ЭБУ, получив информацию от датчика ОЖ, включает вентилятор принудительного охлаждения, как правило, это около 100 0С.
  3. Участвует в процессе увеличения оборотов холостого хода за счет обогащения топливо-воздушной смеси на холодном двигателе.
  4. При движении автомобиля ЭБУ формирует общую информацию об работе всех систем на основании полученных данных от датчиков и основываясь на эти данные формирует правильную топливо-воздушную смесь. Датчик температуры ОЖ тоже учувствует в этом процессе.

Первичные симптомы поломки:

  1. Зажигание лампочки «Check Engine» на приборной панели. Для получения более точной информации лучше сканировать ЭБУ и посмотреть ошибки, к примеру, через автосканер ELM327 подключенный к смартфону. Коды ошибок смотрите дальше.
  2. Двигатель заводится и сразу глохнет.
  3. Сбои в работе вентилятора в радиаторе. Неисправность может проявлять себя отказом включения в случае нагрева или работе даже после остывания мотора. При выключении ДТОЖ электронный узел управления машины воспринимает проблему как обрыв и включает вентилятор.
  4. Появление из выхлопной трубы темного или серо-черного дыма.
  5. Увеличение «прожорливости» машины. Это объясняется тем, что на ЭБУ подаются неправильные сведения. Соответственно, «мозги» машины не могут определить объем необходимой смести для поддержания оптимального температурного режима.
  6. Протечка антифриза из-под корпуса ДТОЖ. Такую проблему можно определить при визуальном осмотре.
  7. Глохнет разогретый мотор. Проблема может возникнуть при достижении максимальной температуры. При этом тип залитой ОЖ не имеет значения.
  8. Не работает указатель нагрева силового узла на приборной панели.
  9. Сбои в работе двигателя. Проблема может проявиться остановкой при низких оборотах, трудностях с пуском зимой, колебаниями при работе на ХХ и т. д.
  10. Закипание ОЖ, но при этом на панели приборов отображается температурный режим в пределах нормы.
  11. Увеличение времени нагрева двигателя и т. д.

Рассмотренные выше проблемы могут иметь место по одной или в комплексе, но в большинстве случаев они свидетельствуют о неисправности силового узла. При этом датчик температуры антифриза не всегда является основной причиной неисправности.

Принцип действия и устройство ДТОЖ

Ранее в качестве датчиков температуры инженеры использовали примитивное термореле. Оно устанавливалось даже на двигатели с моно-инжекторной системой питания. Когда контакт этого реле открыт, то двигатель прогревается. Когда контакт закроется, ЭБУ думает, что двигатель прогрет.

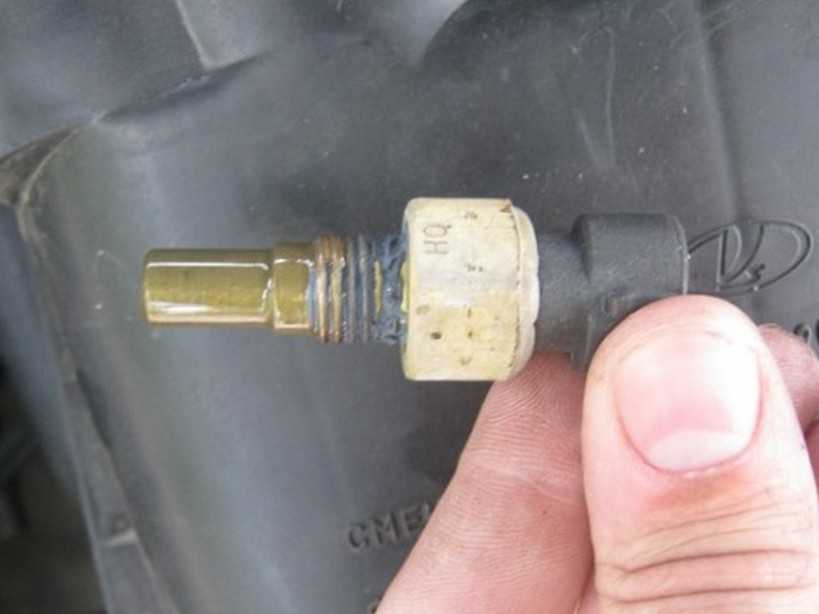

ДТОЖ ВАЗа представляет собой термистор. Это терморезистор, сопротивление которого зависит от температуры тосола. Обычно температура ОЖ в двигателе контролируется беспрерывно. Поэтому термисторы изготовлены из оксида никеля либо же кобальта (другие металлы не применяются в конструкции). Особенность данных сплавов в том, что при повышении нагрева растет и число электронов (а значит, падает сопротивление).

Термистор, находящийся внутри датчика, отличается отрицательным коэффициентом. Сопротивление его максимально, когда мотор холодный. На ДТОЖ подается питание в 5 В (допустимая погрешность — 0,2 В). По мере прогрева и изменения сопротивления, напряжение падает. ЭБУ наблюдает за изменениями напряжений и, исходя из этих данных, определяет температуру силового агрегата.

Датчики на других автомобилях (например, на моделях от «Рено») отличаются положительным температурным коэффициентом. Элемент устроен таким образом, что при росте температуры сопротивление датчика не падает, а растет.

Замена

Заменить неисправный ДТОЖ очень просто.

Пошаговая инструкция:

  1. Дождаться, когда двигатель полностью остынет.
  2. При необходимости слить антифриз из системы.
  3. Отсоединить клемму «минус» на аккумуляторе.
  4. Отсоединить разъемную клемму с датчика.
  5. Выкрутить элемент.

Замена осуществляется в обратном порядке. После завершения процедуры нужно включить зажигание без пуска двигателя. ЭБУ должен считать новую деталь, провести ее внутреннюю диагностику. Если прояснить причину неполадок не удалось, лучше обратиться в специализированный сервис.

Датчик охлаждающей жидкости очень важная деталь автомобиля. Поэтому для замены необходимо приобретать только оригинальные запасные части. Определить оригинальное производство ДТОЖ можно по артикулу, указанному на упаковке. Датчики для отечественных автомобилей ВАЗ маркируются артикулом 2101-3808600. Оригинальность моделей от зарубежных производителей для автомобилей ВАЗ и иномарок можно определить по таблице, представленной ниже.

Не стоит устанавливать подобные узлы от автомобилей других моделей. Электронная цепь может быть иной, датчик будет выдавать преждевременные, запоздалые, неточные данные, что повлияет на общую работоспособность автомобиля. Каждый датчик собран из учета объема двигателя, его мощности, общего объема охлаждающей жидкости в системе.

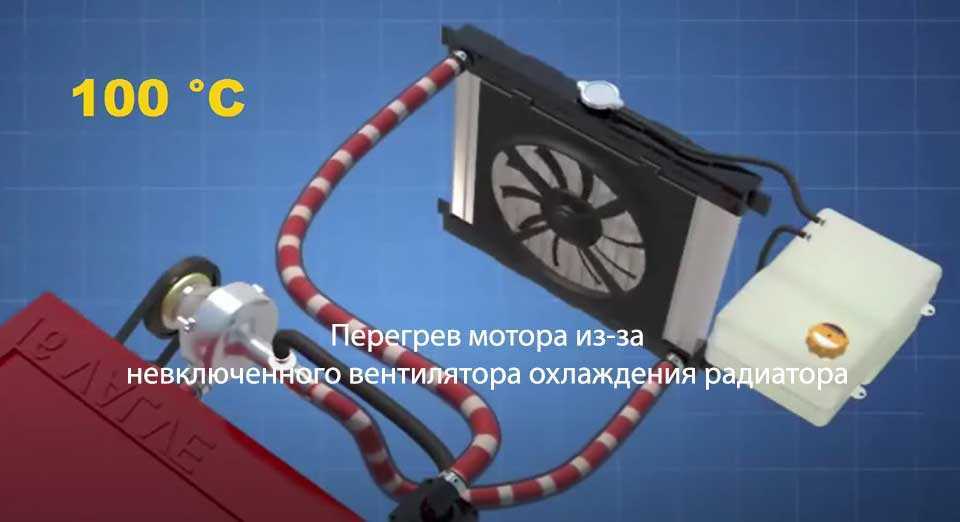

Система охлаждения важная часть систем автомобиля. Неисправный датчик может повлиять как на работу двигателя, целостность его составных элементов. Данная деталь достаточно дешевая по своей себестоимости. Ее замена поможет избежать целого ряда проблем с двигателем, а также больших финансовых вложений.

Заводская установка температуры срабатывания вентилятора

Температура включения зависит от того какой ЭБУ установлен и какие в нём настройки используются. В стоке первый вентилятор должен включаться на 97 градусах, второй на 104 градусах.

Ещё чуть-чуть и вентилятор должен включиться. Зависит от настроек в ЭБУ.

Изменить параметры включения можно при помощи бортового компьютера, например, БК ШТАТ. У нас БК нет, но мы подключали специально с другой машины, и выставили температуру срабатывания на 95 градусов . Кстати у нас в редакции одна из самых первых Приор. Тут заводская температура включения сразу двух вентиляторов на 104 градусах .

Оптимальная температура

После выключения вентилятора температура должна быть на этой отметке. Если это не так, то смотрите термостат, скорее всего он гоняет жидкость по малому кругу.

Оптимальная температура включения вентилятора охлаждения зависит от условий эксплуатации автомобиля. Если основной пробег по трассе, то заводские установки (универсальные) — будут являться оптимальными. Если вы живёте в «тёплом городе», и часто стоите в пробках, то лучше температуру включения снизить. Так спокойнее.

Двигатель внутреннего сгорания – сложный механизм, для обеспечения бесперебойной работы которого должен быть соблюден целый ряд условий. И температурный режим – не исключение. Например, если температура будет недостаточной, то это негативно отразится на качестве образования топливной смеси в цилиндрах. Если же, напротив, нагрев будет чересчур сильным, то возможно заклинивание цилиндро-поршневой группы, что в свою очередь приводит к необходимости длительного и дорогостоящего ремонта.

Таким образом, нормальная температура (рабочая) для двигателя Лады Приора составляет 85-90 градусов . При повышении температурного режима до 97-100 градусов, должен автоматически включиться вентилятор. Если этого не произошло, то проблема может заключаться как в самом вентиляторе, так и в датчике его включения. Но в первую очередь следует проверить подключение проводов.

Как работает датчик температуры в автомобиле

Прибор работает по принципу термического полупроводника, уровень сопротивления которого меняется в зависимости от температуры антифриза в системе. Конструктивно прибор имеет вид продолговатого цилиндрического устройства, которое состоит из металлического корпуса с резьбой, термочувствительного элемента, пластикового электрического разъема с контактами и термочувствительного устройства (термистора) с проводами.

Функционирование устройства выглядит следующим образом:

  • Прибор имеет два чувствительных элемента – внешний (электрический) и внутренний (термический). Внутренний элемент – полупроводник-термистор, который вкручивается в систему охлаждения и контактирует с антифризом. Внешний элемент – два электрических контакта, которые через разъем (его часто называют фишкой) и провода подключаются к ЭБУ автомобиля. Друг с другом чувствительные элементы соединяются с помощью электрических проводов.
  • На устройство подается стабильный уровень электрического тока. Ообычно это 5 вольт, хотя некоторые современные авто могут иметь напряжение в 12 или 24 вольт. Термочувствительный элемент-полупроводник имеет отрицательный температурный коэффициент. Поэтому что при увеличении температуры внешней среды (в нашем случае это антифриз) электрическое сопротивление устройства падает, а при понижении температуры – повышается.
  • Благодаря изменению уровня сопротивления устройство может отслеживать уровень теплоты антифриза в охлаждающей системе. Данные с прибора анализируются электронным блоком управления автомобиля. Для отображения теплоты антифриза на современных авто ставится отдельное устройство со стрелкой на панели приборов (обычно располагается слева от спидометра).

Как ДТОЖ регулирует нагрев антифриза в системе:

  1. При сгорании топлива в ДВС помимо механической работы генерируется большое количество тепла, которое нагревает мотор. Чтобы двигатель не раскалялся выше определенных пределов, в транспортном средстве находится антифриз, который отводит излишки тепла и охлаждает мотор.
  2. Во время работы антифриз может нагреваться, а чем выше интенсивность работы мотора, тем выше теплота охлаждающей жидкости. Степень теплоты отслеживает ДТОЖ, который подает информацию о нагреве на электронный блок управления автомобилем.
  3. При достижении теплоты антифриза 95-100 градусов запускаются система охлаждения (в противном случае охладитель начнет испарятся, что приведет к перегреву мотора). Для охлаждения используется вентиляторы, которые понижают теплоту охладители за счет вращения лопастей.
  4. Многие современные автомобили оборудованы дополнительной системой охлаждения антифриза за счет регулировки шагов холостого хода. При превышении теплоты выше 95-100 градусов ЭБУ меняет количество шагов регулятора, что приводит к уменьшению уровня впрыска топлива в мотор, а антифриз начинает нагреваться меньше.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

  1. отсоедините разъем от датчика;
  2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
  3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С Сопротивление проводника, Ом Температура жидкости, °С Сопротивление проводника, Ом
5 7 280 45 1 188
10 5 670 50 973
15 4 450 60 667
20 3 520 70 467
25 2 796 80 332
30 2 238 90 241
40 1 459 100 177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Выявление неисправности датчика и его замена

Конструкция системы охлаждения Лады Калина 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Чтобы определить, что датчик температуры испарителя находится в неисправном состоянии, следует для начала провести визуальный осмотр, тщательный и последовательный

Особое внимание нужно уделять проводам и их соединениям, так как именно здесь наиболее часто происходят микроскопические обрывы. Кроме того, отложения ржавчины, даже в мизерных дозах, могут привести к поломке. Трещины в корпусе вызывают утечку охлаждающей жидкости, что тоже плохо

Итак, если на блок управления Калины поступает сомнительная информация об уровне охлаждающей жидкости, если мотор начинает давать ничем не обоснованные сбои, а после и вовсе глохнет, если мотор во время движения неожиданно начинает терять мощность и управляемость, в 80 процентах случаев это может говорить о неисправности датчика

Трещины в корпусе вызывают утечку охлаждающей жидкости, что тоже плохо. Итак, если на блок управления Калины поступает сомнительная информация об уровне охлаждающей жидкости, если мотор начинает давать ничем не обоснованные сбои, а после и вовсе глохнет, если мотор во время движения неожиданно начинает терять мощность и управляемость, в 80 процентах случаев это может говорить о неисправности датчика.

Поэтому, чтобы определить локализацию поломки, стоит сначала проверить этот прибор. Кроме этих симптомов о том, что датчик температуры охлаждающей жидкости нуждается в ремонте, сигнализируют следующие признаки:

  • на холостых оборотах двигатель нестабилен, запуск затруднен, происходит остановка;
  • внезапно увеличивается топливный расход;
  • контрольная лампа предупреждает о перегреве.

Понять, рабочий ли датчик температуры салона, можно путем проверки сопротивления и напряжения. Для диагностики необходимо снять датчик, затем опустить его в емкость с водой, температуру которой попеременно менять. В теплой воде напряжение должно варьироваться от 3 до 1 Вт в течение 4-5 минут. Помимо мониторинга датчика следует внимательно проверить и другие системы.

Радиатор и уровень наполненности охлаждающей жидкостью

Здесь очень важно знать, что крышку радиатора можно снимать только тогда, когда мотор остыл, иначе несложно получить серьезный ожог. Следует проверять и герметичность крышки. Если крышка негерметична, то в систему попадает воздух, что приводит к перегреву мотора и, как следствие, искаженным данным датчика

Если крышка негерметична, то в систему попадает воздух, что приводит к перегреву мотора и, как следствие, искаженным данным датчика.

И последнее — необходимо следить за работоспособностью вентилятора, от которого тоже зависит многое. Чтобы демонтировать устройство ДТОЖ Калины, нужно сначала отсоединить от аккумулятора отрицательный провод. Далее необходимо слить всю охлаждающую жидкость. Третьим этапом становится отсоединение проводка от датчика. Теперь вооружаемся ключом на 21 и выкручиваем прибор.

Устанавливается новый в обратном порядке. Не забудьте в конце работы наполнить радиатор антифризом. Датчик температуры меняется только в крайнем случае, когда точно известно, что он неисправен. О проверке устройства говорилось в предыдущем пункте. Но иногда датчик меняется и при функциональном состоянии. Когда это делается? При необходимости полной переборки мотора Калины или его замены.

Подобные перемены в первую очередь отражаются на работе датчика, поэтому во избежание возможных сложностей и неприятностей лучше заменить устройство на новое. В случае аварийного перегрева силового агрегата и с датчиком происходят неполадки

Поэтому, занимаясь ремонтом двигателя Лады Калина, не забудьте уделить внимание и датчику

Источник

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
