Ремонт стартера рено меган 2 своими руками: фото и видео

Ремонт стартера

Сперва осматривается ротор с бендиксом. Если на его лопастях присутствуют повреждения – то необходимо поменять устройство в сборе.

Чтобы поменять бендикс необходимо при помощи небольшой трубы сорвать стопорное кольцо.

Поддеваем внутреннее кольцо при помощи отвертки и извлекаем бендикс.

Установка нового элемента производиться в обратном порядке.

Во время работы необходимо обратить внимание на состояние щеточного узла. Во время работы он может изнашиваться и требуется его замена

Снятие и ремонт достаточно простая, но трудоемкая процедура. При правильном подходе ремонт может быть осуществлен в течение нескольких часов. Но результатом будет быстрый пуск двигателя при любой температуре.

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Снятие стартера Рено Меган 2 фотоотчет, бендикс стартера

Бендикс на валу На данной модели стартера снимается он очень .

Контакты стартера рено меган 2

Получается, что эта гайка крутится в клемме. Открутив все клеммы и болты, вытаскиваем стартер. Для откручивания двух верхних болтов понадобится головка на 13 с трещоткой.

Здравствуйте!Очень нужна ваша помощь,меган 2 автомат л.с. приобрел его с друзья, привет! как и у…

Я говорю , давай новый поставим , он мне сказал не надо , мол я этот сделаю!

Осуществляем собственноручно демонтаж Как снять деталь?

Здесь надо понимать, что добраться до него будет не так просто.

С этой целью применяют ключи с удлинителем, которые способны многократно облегчить мастеру задачу. Затем откручиваются три болта с шестигранными головками, которые крепят корпус, после этого конструкция вынимается с некоторыми усилиями и готова к дальшейшей разборке и ремонту.

Новая деталь устанавливается в обратном порядке. Ремонтируем своими руками Согласно тематическим фото и видео, бендикс выходит из строя при достаточно больших пробегах или использовании неисправных свечей и аккумулятора, когда приходится долго крутить двигатель, чтобы завестись. Если прокручивание отсутствует, то поломан, скорее всего, бендикс стартера.

Поэтому стартер должен быть демонтирован, проверен внешне и после его следует разобрать, чтобы установить точную причину неисправности. Осуществляем собственноручно демонтаж Как снять деталь?

Замена бендикса на стартере Renault Logan

Чтобы правильно выполнить снятие стартера и ремонт данного узла, следует предварительно ознакомиться с тематическим видео, также можно посмотреть и фотоотчет, где все детально показано.

Стартер на машинах марки Рено Меган 2 с объемом в 1,4 и 1,6 л находится в полости под мотором, между воздушным фильтром и впускным патрубком глушителя. Следует сразу рассчитывать, что доступ к нему довольно проблематичен.

Поэтому используют ключи с удлинителем, которые существенно облегчают задачу. Автомат Рено Каптур Сначала проводят отсоединение контактов проводки от втягивающего реле, а затем и впускного коллектора.

Сразу за ней находится эбонитовая пластинка, закрывающая щеточный узел. При стаскивании корпуса с ротора, щетки соскакивают с вала и пружинки разлетаются со скоростью света в неизвестном направлении.

Чтобы не допустить их потери, я взял картофельный мешок, засунул туда стартер и располовинил его. Пружинки вылетели, но не потерялись.

Затем откручиваем втягивающее нужен ключ Торкс, не помню какого номера. И достаем вилку с бендиксом и валом из передней части стартера. Бардак, но в принципе все ясно: Вот он, заветный бендикс. Бендикс на валу На данной модели стартера снимается он очень просто.

Между бендиксом и обмоткой находится стопорная шайба ее видно на фото. Стаскиваем ее отверткой, сдвигаем бендикс к обмоткам, немного поворачиваем и стягиваем с вала.

Устанавливаем новый бендикс в обратном порядке. Кстати, вот он, новый бендикс, рядом со старым! Перед установкой на вал, смазал шлицы графитовой смазкой. Ей же смазал втулки в корпусе, в которые вставляется вал.

Установка стартера на автомобиль производится в обратной последовательности. Заканчивал операцию уже в полной темноте, подсвечивая фонариком. Для этого раскусываем шайбы на болтах, достаём их, и зачищаем при помощи напильника или грубой наждачной бумагой.

Такую же работу проделываем и с планкой пружины. Так выглядят уже очищенные контакты. Финальным этапом в ремонте втягивающего реле будет его сборка, крепёж новых шайб и последующая обработка развальцованных краёв при помощи термоклея или герметика.

Где находится и как снять стартер на Рено Меган 2

Роль стартера в каждом автомобиле, в том числе и Рено Меган 2 трудно переоценить. Он выполняет ключевую функцию – запуск автомобиля и будет от него зависеть, как качественно происходит завод машины на холодном моторе. В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.

Как правильно определить неисправность

Как снять сам стартер? Для того, чтобы снять стартер с Renault Megane 2 следует точно знать, что машина не заводится именно из-за него. Сперва следует убедиться в том, что пусковое устройство не осуществляет прокрутку двигателя. Это легко понять, если провернуть ключ в замке зажигания, а ответной реакции не последует, в тоже время все основные элементы приборов работают, т.е. напряжение в бортовой сети имеется.

В случае, если при поворачивании ключа слышатся щелчки, то следует попросить напарника проследить за тем крутиться двигатель стартером или нет. Если прокручивание отсутствует, то поломан, скорее всего, бендикс стартера. Поэтому стартер должен быть демонтирован, проверен внешне и после его следует разобрать, чтобы установить точную причину неисправности.

Осуществляем собственноручно демонтаж

Как снять деталь? Чтобы правильно выполнить снятие стартера и ремонт данного узла, следует предварительно ознакомиться с тематическим видео, также можно посмотреть и фотоотчет, где все детально показано. Стартер на машинах марки Рено Меган 2 с объемом в 1,4 и 1,6 л находится в полости под мотором, между воздушным фильтром и впускным патрубком глушителя. Следует сразу рассчитывать, что доступ к нему довольно проблематичен. Поэтому используют ключи с удлинителем, которые существенно облегчают задачу.

Автомат Рено Каптур

Сначала проводят отсоединение контактов проводки от втягивающего реле, а затем и впускного коллектора. Применяем для этого ключи типа Торкс. Затем выкручиваются три болта под шестигранник, которые фиксируют корпус, после устройство извлекается с небольшими усилиями. Теперь его можно разбирать и ремонтировать. Именно таким образом осуществляется снятие стартера. Подготовленный специально фотоотчет вам в этом поможет. Новый узел монтируется в обратной последовательности.

Своими руками производим ремонт

По видео обзорам и фотографиям посвященных данному вопросу, бендикс в Рено Меган 2 ломается при больших пробегах либо, когда эксплуатировались неисправные свечи и АКБ, что приводит к продолжительной прокрутке двигателя при его заводе.

Перед заменой бендикса следует сделать попытку его реанимировать: зачистить, используя бензин либо уайт-спирит. Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его.

Для этих целей выкручиваются 3 гайки: две расположены на втягивающем реле, третья размещена на каркасе моторчика с бендиксом. Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт. Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: для этого подойдет любая трубка, которая имеет чуть больший диаметр, чем сам вал. После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2.

Текущее состояние щеток устанавливается на глаз: в случае появления на их головках трещин либо сколов, или графит стёрся до пружинного основания, следует безотлагательно выполнить ремонт. Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности. Далее механизм проверяется. Если мотор начал крутить хорошо, то все выполнено на уровне.

Объем багажника Рено Каптур

Подлокотник Рено Каптур

Подводим итоги

Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва

В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде

Диагностика

климат-контроль;
центральный блок связи кабины;
панель;
рулевой механизм;
системы безопасности;
тормозной механизм;
топливные системы.

Помимо основного ЭБУ, в салоне есть сеть KL-Line, которая сканирует состояние АКПП, ксеноновых фар и устройства запуска и питания двигателя с газораспределительным блоком.

Самодиагностика

Чтобы запустить процесс самодиагностики Рено Меган 2, необходимо вставить магнитный ключ в соответствующий слот и нажать кнопку Adac, отвечающую за отображение данных на мониторе бортового компьютера. Обычно это небольшая круглая кнопка, расположенная сбоку от правого подрулевого переключателя. Чтобы активировать режим самотестирования, нажмите и удерживайте кнопку запуска двигателя в течение нескольких секунд. Это делается одновременно с нажатием клавиши Adac.

При успешном запуске загораются все сигнальные лампы и лампочки в комбинации приборов.

На мониторе Renault отображается информация о прошивке процессора.

Для получения интересующей информации (уровень топлива в баке, расход бензина, аномалии и т.д.) необходимо попеременно нажимать кнопку. В процессе могут возникнуть системные ошибки. Чтобы завершить самотестирование Megane 2, нажмите кнопку сброса пробега на приборной панели Megane 2.

В процессе самодиагностики коды ошибок можно распознать по сигналам центрального индикатора приборной панели Megan 2. Определенное количество миганий соответствует определенным числам и символам. Количество сигналов от 1 до 9 обозначает соответствующую цифру. 10 миганий означают 0. Количество миганий 11 12 13 14 15 16 определяется латинскими буквами ABCDE F.

Количество вспышек составляет один символ, а комбинация из 4 символов указывает на код ошибки Megan 2. Интервалы между вспышками используются для идентификации отдельных символов и комбинаций из четырех цифр: 1 секунда между символами и 1,8 секунды между кодами. Кодировка 0000 означает, что на Megane 2 неисправностей нет.

Диагностика сканером

Для более детальной и точной диагностики систем Renault Megane 2 используются внешние цифровые устройства и тестовые программы. Производитель рекомендует устройство CLIP с поддержкой диагностического протокола OBD 2. Для работы вам понадобится ноутбук или другое мобильное устройство с необходимым программным обеспечением.

Renault может зацепить устройство (Ссылка на источник фото)

Наиболее подходящей утилитой для сканирования является DDT2000, но, несмотря на это, она не дает полного представления о состоянии систем Renault Megan 2. Для более детального анализа доступны базовые платные приложения Renault CAN Clip V-80 и Clip V — 93.

Сканирование с помощью устройства помогает выявить ошибки и неисправности Меган 2. Для начала процесса тестирования вам понадобится магнитный ключ и следующая процедура:

Вставьте магнитный ключ в соответствующий слот Megane II.

Расположение диагностического разъема Рено Меган 2 (Ссылка на источник фото)

Нажмите и удерживайте кнопку СТАРТ в течение 5 секунд.
Подключаем сканер и действуем по его инструкции.

Возможно, вам потребуется ввести Megan VIN 2, хотя некоторые устройства обнаруживают его автоматически. Результатом сканирования является информация о послепродажном обслуживании автомобиля, типе вождения и коробке передач Megane 2. После обнаружения и устранения неисправностей необходимо произвести сброс бортового процессора.

Артикулы запчастей

Стартер не является проблемной частью на Рено Меган 2, и редко когда выходит из строя. Поэтому мы рекомендуем при замене использовать оригинальную запчасть с кодом: Valeo D7R49 11d5 03051W C 8200331251.

Начиналось всё постепенно. Как-то поворачиваю ключ — и … тишина, только втягивающее клацает. Повернул еще раз — завелась.С каждым днем тишины становилось всё больше, а завелась всё меньше. Потом она и совсем пропала. Вдоволь настучавшись молотком по агрегату и прокатившись пару раз на веревке, осознал, что само оно не вылечится и лезть всё-таки придется.А залезть туда ой как не просто.Да еще на многих форумах знатоки пишут, что вынуть стартер на K4M без снятия правого привода невозможно. Вот это обстоятельство больше всего и пугало.Не люблю работающее лишний раз трогать.Позвонил на «Франсервис», просто прицениться. Говорят за 3-5 тыр могут помочь снять его, поставить, отвезти и привезти тем, кто их чинит.Решил, что тыры мне пригодятся самому …

Сверху стартер даже не видно — закрыт выпускным коллектором.Из арки правого колеса вдалеке он просматривается (см. фото), но не хватит длины рук.«Кто здесь не бывал … тот сам себя не испытал»

Остается только снизу. Оттуда хоть руку просунуть можно. Правда только вытянутую.

Есть и плюсы:— болты откручиваются из-под капота и стартер падает вниз— стартер цельный и никакие бронзовые втулки в колоколе КПП менять не придется— он маленький.

Вобщем подлез я снизу, дал побольше свету, сунул руку и, о счастье, обнаружил шатающийся провод на длинном медном контакте.Такое близкое соседство с выпускным коллектором даром не проходит. Гайка подрассыпалась и уже ничего не прижимала.Держа двумя пальцами правой руки ключ, с трудом отвинчиваю гайку, и долго почти вслепую зачищаю кабельные наконечники и клеммы различным маникюрным инструментом.Никакие щетки туда не лезут. Если только зубные. Ставлю новую гайку. Гайку лучше взять подлиннее. Короткая легко может сорвать старую медную резьбу.

«Обошлось!» — думал наивный я тогда, снимать ведь ничего не пришлось, но … счастье длилось недолго. Недели 2. После началось опять. Видно карма такая.Теперь уже и втягивающее щелкать перестало. Кирдык, думаю, его обмотке (типа витки коротнуло и индукции не хватает) и мучительно ищу корреляцию с недавно проделанной работой.Связи не нахожу. Контакты в порядке. Залетел таки второй снаряд в воронку. Видимо от судьбы не уйдешь.

«Придется лезть — 2»— откручиваю провода— откручиваю болты— расшевеливаю стартер и он явно хочет упасть вниз— выкручиваю стоящий на пути к свободе датчик уровня масла (см. первое фото), затыкаю тряпкой дырку и …— напевая «и он у меня крутился как у кабана» вытаскиваю стартер на свет божий в сторону арки.

Повертеть как кубик Рубика конечно придется, но ВЫТАЩИТЬ МОЖНО. НЕ ВЕРЬТЕ, КТО ГОВОРИТ НЕТ. ПРИВОД СНИМАТЬ НЕ ОБЯЗАТЕЛЬНО!Приношу стартер домой и подключаю втягивающее реле к 15А источнику. Клацнуть оно пытается, но силенок не хватает.Полностью убедив себя в к/з витках разбираю стартер

и … обнаруживаю липкое НЕЧТО внутри реле. Так вот где собака-то порылась.По моему разумению ничего там смазывать не надо, а какой-то ***ак всё-таки вымазал. И наверно маслом подсолнечным. Да еще коллектор дожарил.Для того похоже и трутся там покрытый медью толкатель об стакан из нержавейки (см. фото). Ржаветь-то нечему.

— всё промываю— развальцовываю втягивающее шлицем отвертки и пассатижами (см. второе фото). Ничего надрезать по периметру не надо — металл мягкий.— чищу внутренние контакты (они в порядке)— перематываю реле (видимо лишнее, но третий снаряд уже не хочу)— завальцовываю молоточком обратно.

Теперь про бендикс.Монолит. По валу ходит, а внутри всё намертво. (То-то в конце каждой заводки у меня «х-р-р-ынь» была. Думал фича ).Лью внутрь WD-40, масло, шевелю и постепенно расшевеливаю. Читаю в инете, что бесполезняк, но беру на себя риск оставить этот (хоть опыт приобрету).А для гарантии еще варю его в кипятке минут 20. Теперь работает как надо — в одну сторону сцеплён, в другую расцеплён.

Инструкции, книги, мануалы по ремонту автомобилей

Открутить гайку ключом на 10 и снять хомут с пучком проводов, открутив винты, которые крепят блок предохранителя. Записывать место нахождения каждого из устройств не надо, их можно поставить только на прежнее место. Заменив блок, поставить все на место в обратной последовательности. Таблица МБП в моторном отсеке Renault Megane 2 Схема расположения предохранителей под капотом В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Таблица БП под капотом Renault Megane 2 LPG имеет коричневый цвет, отвечающий за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации, и центрального замка. Предохранители, которые находятся под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Одной из систем, которая чаще всего выходит из строя, является система отопления и кондиционирования, или просто печка. За это отвечает ячейка под номером При этом сама деталь будет иметь заводскую маркировку SP3, поэтому перепутать ее с чем-то другим будет не так просто.

Кроме этого, в салоне есть предохранительный элемент комбинации приборов, имеющий маркировку BCP3 и номер ячейки Рядом с ним располагается важнейшее реле управления электрооборудованием салона.

Благодаря маркировке BP77 и строго определенной 20 ячейке, обладая схемой, найти реле будет достаточно просто

Кроме того, стоит обратить внимание на 10 ячейку и маркировку SP2

От исправности этого плавкого элемента будет зависеть работа штатного головного устройства, электродвигателя омывателя фар и стеклоподъемников всех дверей.

Подкапотное пространство Второй блок расположен под капотом автомобиля. В нем находятся плавкие элементы, отвечающие за электрооборудование двигателя, всех электронных систем и внешнего освещения.

Электрическая система двигателя

Если стартер крутит, а «Рено-Меган 2» не заводится, то стоит поискать причину в электрических соединениях. Именно проблемы с электричеством являются особенно распространенными неисправностями такого рода.

Возможно, поврежден один или несколько проводов. Также бывает, что окислились какие-либо контакты. За запуск двигателя отвечает разъем ЭБУ, проводка к форсункам, проводка топливного насоса, датчики. Стоит проверить разъем датчика положения коленчатого вала. Он непосредственно участвует в запуске двигателя. По данным из этого датчика работает система зажигания. Контакты могут быть засорены грязью, маслом, другими элементами. Все провода и разъемы следует пошевелить. Если причина заключалась в контактах, то двигатель обязан запуститься.

Замена стартера в Renault Logan

Неисправности стартера можно условно разделить на два типа:

механические повреждения;
поломка электрической части.

К механическим относятся:

износ шлицы шестеренки бендикса;
выработка ресурса подшипников.

Со стороны электрики наблюдаются следующие неполадки:

выход из строя реле стартера Рено Логан;
перебои в подаче питания на втягивающем устройстве;
неисправность обмотки.

Стартер может перестать прокручиваться из-за неполадок в работе аккумуляторной батареи. В случаях, когда на клеммах аккумулятора слишком низкое напряжение, силы электромагнитного поля будет недостаточно, чтобы сработал стартер. Это не относится непосредственно к неполадкам устройства, но часто происходит и вводит водителя в заблуждение.

Чтобы подтвердить или опровергнуть, что неполадки исходят от АКБ, а не стартера, достаточно сделать замеры напряжения аккумулятора при помощи мультиметра.

Определить поломку втягивающего реле можно без снятия стартера Рено Логан. Когда подается напряжение, оно срабатывает и издает характерный щелчок. Если этого звука нет, а стартер не крутит, можно говорить о неисправности реле.

Для диагностики остальных неисправностей понадобится снять стартер с автомобиля.

Признаки, указывающие на необходимость замены

Поломка каждого элемента, обеспечивающего работу стартера, имеет свои характерные особенности. Изменения в работе автомобиля подскажут опытному водителю, что необходима диагностика, последующий ремонт или замена стартера Renault Logan.

Признаки неисправности стартера

Признак	Причина	Способы диагностики и устранения
Стартер не запускается	Проблемы со стороны аккумуляторной батареи	Проверить качество работы батареи, зарядить
Окислились провода и клеммы аккумулятора	Устранить окись на клеммах, смазать и качественно закрепить все провода и клеммы
Обрыв или повреждение проводки в отсеках, обеспечивающих подачу электроэнергии на стартер	Проверить качество крепления всех проводов, поврежденные участки заменить, зачистить все контакты и соединения
Сломан замок зажигания	Заменить замок зажигания
Вышло из строя тяговое реле	Демонтировать старое и установить новое реле
Не вращается якорь стартера или слишком низкая скорость вращения	Заряд аккумулятора значительно ниже минимально допустимых показателей	Обеспечить зарядку аккумуляторной батареи
Ослаблены гайки крепления реле	Подтянуть гайки
Втягивающее реле отключается сразу после включения	Разряжен аккумулятор	Зарядить батарею или приобрести новую
Неисправен замок зажигания или электропроводка	Заменить неработающие детали
При включении стартера отсутствует вращение коленвала	Стартер вышел из строя	Заменить устройство на новое
Стартер включается, но шестерня не выполняет свою функцию	Повреждены зубья шестерни бендикса	Устранить повреждения или заменить бендикс стартера, маховик
После запуска двигателя стартер продолжает работать	Заело ключ в замке зажигания	Отремонтировать или заменить систему замка зажигания
Замкнуло контакты замка
Работа стартера сопровождается сильным шумом	Не зафиксированы болты крепления стартера	Подтянуть болты
Нарушена работоспособность бендикса	Установить новый бендикс или заменить стартер полностью

Чаще всего неисправности стартера вызваны общим износом устройства. При наличии поломки можно провести диагностику и заменить непосредственно вышедшую из строя деталь, но лучше задуматься о смене стартера целиком.

Возможные неисправности: признаки и причины

Стартер – это электромеханическое устройство, обеспечивающее первичное вращение коленвала для успешного пуска двигателя. Пусковой механизм является частью зарядно-пусковой цепи, в которую входит аккумулятор, механизм управления пуском и само устройство. Конструкция его такова, что возможны как механические, так и электрические неполадки.

Чтобы найти причину неисправности стартера, нужно знать его устройство и принцип работы.

Для запуска силового агрегата нужно повернуть ключ в замке зажигания.

При этом запускаются следующие процессы:

в замке замыкаются контакты;
напряжение, поступающее от АКБ передается на обмотки тягового реле;
благодаря возникшему в обмотках магнитному полю, вовнутрь стартера втягивается якорь;
якорь толкает шток с пластиной, замыкающей контакты тягового реле;
после замыкания контактов запускается электродвигатель стартера;
в это же время выдвигается бендикс, который своей шестерней зацепляется с маховиком мотора и заставляет его вращаться;
ключ возвращают в первоначальное положение, и питание перестает поступать на клемму управления.

Из описания работы стартера можно предположить, какие возможны неисправности:

Стартер включен, не вращается якорь и не срабатывает втягивающее реле. Внешним признаком неполадки будет характерный прилипающий звук. Причина: полная разрядка АКБ, окисление на ее клеммах, плохая затяжка наконечников аккумулятора, обрыв в цепи между стартером и втягивающим, межвитковое замыкание и заедание якоря. Чтобы выяснить точную причину неисправности, придется снять стартер и полностью его разобрать, если проверив все легкие варианты возможных причин.
При включении пускового механизма тяговое реле срабатывает, а якорь тяжело вращается. Причина может быть в подгорании коллектора или замыкании между его пластинами, изношенности втулок якоря, разряженности аккумулятора или окислении клемм, изношенности щеток или их залипании, обрыве в обмотке статора, смещении пластин в якоре и обрыв якорной обмотки, замыкание между витками обмотки.
Стартер работает, якорь совершает вращательные движения, но не вращается коленчатый вал. Причина в поломке поводкового кольца на муфте или буферного кольца, заедание или перемещение с усилием якоря, пробуксовывает муфта, соскочил с оси или вышел из строя рычаг привода.
Двигатель запущен, но стартер не отключается. Заедает привод на валу якоря или приводной рычаг, заело втягивающее реле, слиплись контакты тягового реле, некорректная установка стартера, поломана возвратная пружина в выключателе зажигания или пружина свободного хода муфты. В этом случае нужно выключить зажигание и отключить питающий провод, идущий к реле.
Появление посторонних звуков и шумов. Причина может быть в износе подшипников, их разрушении, плохом креплении пускового механизма, повреждении зубьев шестеренок привода или венца маховика, плохое зацепление венца маховика с шестерней, поломка крышки, ослабло крепление полюса, якорь стал его задевать.

Если вышеописанные признаки пока не проявились, но при запуске стартер ведет себя не совсем обычно, стоит обратить внимание на признаки, которые могут стать причиной будущей поломки устройства:

Стартер начинает вращаться, после нескольких поворотов ключа. Это свидетельствует о подгорании контактов на тяговом реле.
После запуска двигателя пусковое устройство выходит из зацепления с опозданием, что говорит об износе зубьев венца маховика или шестерни бендикса.
При полной зарядке АКБ пускатель начинает вращение с большим трудом. Это говорит об износе щеток или выработке подшипника.

Для проведения правильной диагностики и поиска причин, почему не заводится стартер Рено Флюенс или другой модели, нужно знать технические параметры определенной модели Рено. Номинальное напряжение, постоянный ток, мощность, возникающий крутящий момент могут отличаться для разных моделей.

Коммутационный блок Рено Меган 2

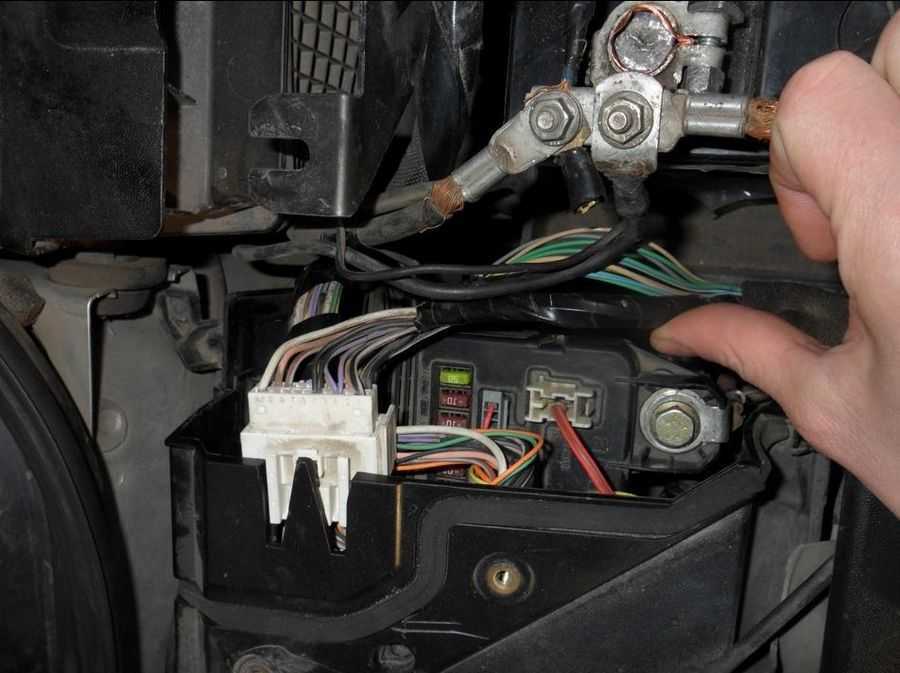

Данный блок находится в левой части подкапотного пространства и закрыт защитной крышкой.

В зависимости от комплектации автомобиля сняв защитную крышку сможете сразу заменить нужный предохранитель. В некоторых комплектациях понадобится еще разобрать некоторые детали:

снимаем аккумулятор и откручиваем крепления с его подставки, добираемся к ЭБУ.
откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
в самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.

Схема блока предохранителей под капотом Рено Меган 2 вариант 1

Описание

1	7,5А Лампа габаритного огня левой блок-фары, прикуриватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондиционирования) и вентиляции
2	10А Лампа дальнего света левой блок-фары
3	10А Лампа дальнего света правой блок-фары
4	10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары
5	10А Лампа ближнего света левой блок-фары, электродвигатель корректора левой блок-фары
6	20А Лампы противотуманных фар
7	7,5А Лампа ближнего света правой блок-фары, правый габарит, индикатор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей
8	15А Запорный электро механизм противоугонного устройства рулевой колонки
9	5А Модуль подушки безопасности водителя, электро усилитель рулевого управления
10	7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11	5А Электро механизм противоугонного устройства рулевой колонки
12	5А Автоматическая коробка передач
13	10А Блок управления системой питания сжиженным газом
14	10А Лампы света заднего хода
15	20А Реле электромагнитного клапана системы питания сжиженным газом
16	10А Электромагнитная муфта компрессора кондиционера
17	10А Резерв
18	40А Электро вентилятор системы охлаждения двигателя
19	25А Блок управления ABS
20	30А Обогрев стекла двери задка
21	25А Реле стартера
22	25А Электродвигатель стеклоочистителя ветрового окна
23	25А Резерв

Схема блока предохранителей под капотом Рено Меган 2 вариант 2

Описание

1	10А Предохранитель правых ламп габаритного света (172-226) — выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) — указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) — выключатель обогрева правого сиденья (1513) — выключателя жесткой складной крыши
2	10А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) — прикуривателя (101) — выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) — аудиосистемы (281) — многофункционального дисплея (653) — центрального электронного коммуникационного блока
3	10А Предохранитель правой фары (ближний сеет) (226) — датчика высоты задней части кузова (1372) — датчика высоты передней части кузова(1373) — переключателя корректора фар (1360) — электродвигателя корректора правой фары (538)
4	10А Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537)
5	20А Предохранитель правой и левей противотуманных фар (176-177)
6	10А Предохранитель левой фары (дальний свет)
7	10А Предохранитель правой фары (дальний свет)
8	25А Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094)
9	25А Электродвигателя очистителя ветрового стекла
10	5А Предохранитель цепи «+» после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232)
11	15А Предохранитель электро замка рулевой колонки
12	Резерв
13	Резерв
14	15А Системы впрыска, Реле защиты
15	10А Резерв
16	5А АКП
17	7,5А Предохранитель ‘+» после замка зажигания в салоне: указателе положения рычага селектора (1128) — переключатель режимов переключения передач АКП (129) — выключателе регулятора- ограничителя скорости движения (1081) — органы управления инструктора на учебном автомобиле (459) — блок предохранителей и реле в салоне (260) — реле дополнительного подогрева 1 (1067) — реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные
18	5А Электро замок рулевой колонки
19	10А Лампы заднего хода
20	20А Реле подогрева топлива
21	15А Насос омывателя топлива
22	10А Муфта компрессора кондиционера
23	30А Элементы обогрева заднего стекла

Генератор Renault Megane II

Каждый автовладелец знает о том, что генератор – это довольно-таки важный узел в конструкции автомобиля, благодаря которому удается обеспечить автомобиль электроэнергией.

Генератор приводится в действие посредством ремня, а вращение получает от шкива, который находится на коленчатом вале.

В автомобиле Renault Megane II заводом-производителем установлен генератор VALEO с артикулом TG11C011 и силой тока в 110А.

Стоимость оригинального генератора находится в пределах 8-10 тысяч рублей. Окончательную цену можно узнать в магазине, который занимается продажей подобных элементов.

При необходимости автовладелец может поменять генератор на аналог, который ничуть не уступает в качестве оригиналу. В таблице представлены наиболее популярные аналоги генераторов, а также указаны их артикулы и цены.

Таким образом, среди аналогов существуют довольно дорогие варианты, поэтому сэкономить на замене не получится.
