Система вентиляции топливного бака (бензобака) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Автомобили ВАЗ 2108, 2109, 21099 с карбюраторным двигателем оборудованы системой вентиляции топливного бака.

Она входит в состав системы питания. Система вентиляции бензобака необходима для предотвращения возникновения в нем избыточного давления, которое создают образующиеся здесь пары топлива (особенно при высокой температуре летом или сильном раскачивании автомобиля при движении).

— Принцип действия системы вентиляции бензобака

Через две дренажные трубки, расположенные в топливном баке пары топлива, создающие избыточное давление в баке, по шлангу попадают в сепаратор. В нем они конденсируются, и образовавшийся бензин стекает обратно в топливный бак. Пары топлива удаляются через двухходовой клапан, соединенный шлангом с сепаратором.

— Элементы системы вентиляции топливного бака автомобилей ВАЗ 2108, 2109, 21099

— Дренажные трубки внутри бака

Две дренажные трубки вставлены одна в другую, их концы расположены по краям топливного бака, для предотвращения вытекания топлива при поворотах автомобиля. Они имеют общий вывод на дренажный шланг к сепаратору.

— Сепаратор паров бензина

Герметичный пластмассовый бачок, установленный в задней правой части автомобиля на кронштейне. Соединен шлангами с топливным баком и двухходовым обратным клапаном. Служит для конденсации паров топлива поступающих в него из бака. Вместимость 7 литров. Конденсат бензина из сепаратора сливается обратно в топливный бак, пары через двухходовой клапан удаляются в атмосферу.

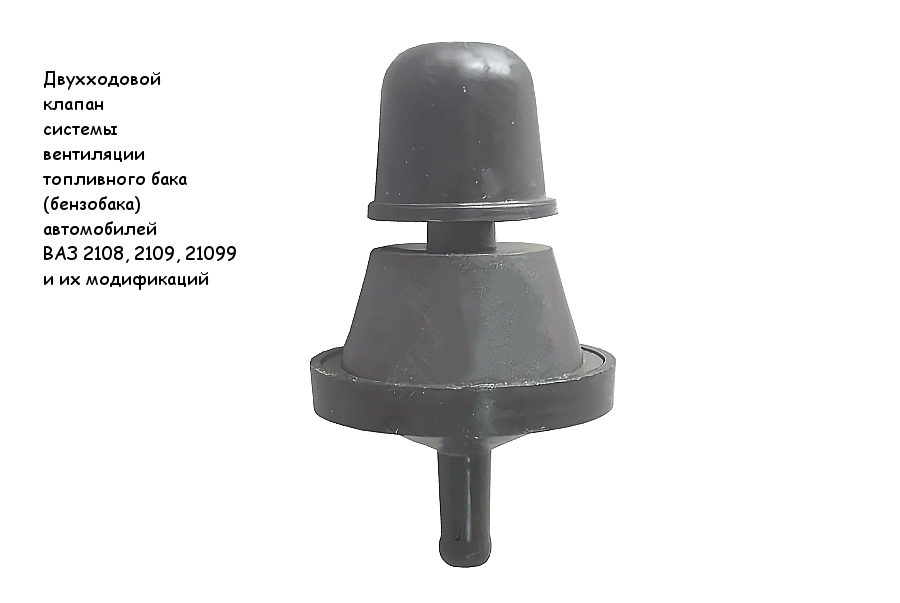

— Двухходовой обратный клапан

Расположен возле заливной горловины топливного бака. Соединен шлангом с сепаратором. Обратный клапан двойного действия: запускает атмосферный воздух в бензобак и при повышении в нем давления паров топлива, выпускает их в атмосферу.

Признаки неисправности обратного клапана сливной магистрали ВАЗ 2109

— Неисправности системы вентиляции бензобака

— Поломка обратного двухходового клапана

— Засорение шлангов

— Повреждение сепаратора

Результатом отказа клапана или засорения шлангов будет превышение давления в баке выше нормы, что может привести к его деформации, повреждению шлангов и сепаратора. В результате возможно появление течи топлива, появлению устойчивого запаха бензина как в салоне автомобиля, так и возле него.

Систему вентиляции бензобака можно проверить: «Проверка системы вентиляции бензобака ВАЗ 2108, 2109, 21099».
