Заменить передний сальник коленвала на 406 двигателе

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова. Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

Как открутить гайку шкива коленвала?

Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

• торцовый или накидной ключ на 36 (или 38);
• удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

• снимаются насвечники;
• находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
• поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

Как открутить болт шкива коленвала?

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

• домкрат;
• «козелок» (пенёк);
• торцовую головку по размеру болта с удлинителем и рычагом;
• набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

• правая передняя часть автомобиля поднимается, снимается колесо;
• автомобиль устанавливается на «козелок»;
• сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
• снимается ремень генератора;
• для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
• под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
• болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Установка и балансировка

При балансировке маховика важно следить за центром тяжести, ни в коем случае не допуская его смещения. Безусловно, это может произойти из-за долгого использования, неверной установки или же заводского брака

Если допустить малейшую разбалансировку, в машине будут наблюдаться постоянные вибрации, из-за чего возникнет не только дискомфорт, но и опасность выхода из строя остальных деталей.

Чтобы выполнить балансировку самостоятельно, необходимо сначала обозначить точку, в которой смещается вес. Затем взять груз, повесить его с противоположной стороны, еще раз продиагностировать и повторить шаги в случае, если это необходимо.

Расчет усилия затяжки

Нужно учитывать такой аспект, как момент затяжки – он различается в зависимости от модели автомобиля. Усилие затяжки также неодинаково – оно является фиксированным для каждого отдельного случая и задается автоматически. Чтобы упростить процесс определения момента затяжки, следует учитывать маркировку, которая находится на головке болта: класс прочности, левая резьба, клеймо завода, на котором был изготовлен.

Также стоит отдельно отметить необходимость смазки болтов во время затяжки – некоторые автовладельцы выступают за, а некоторые – против. В целом, смазка работает как средство фиксации болтов, которые подвергаются серьезной нагрузке. Считается, что при температуре свыше 60 градусов смазка перестает выполнять свою функцию. Те, кто выступает за смазку, полагают, что нужно отдавать предпочтение шайбам особого типа – таким, у которых угол можно загнуть при фиксации.

Регулировка биения

Балансировка необходима после каждой замены детали, потому что маховик – это тяжелая деталь, от которой многое зависит. Чтобы измерить осевые биения маховика, нужно действовать так:

1. Укрепить индикатор перемещений.
2. Отжать маховик назад.
3. Установить на 0 индикатор.
4. Сделать полный оборот маховика.
5. Разница должна быть меньше 0,15мм.

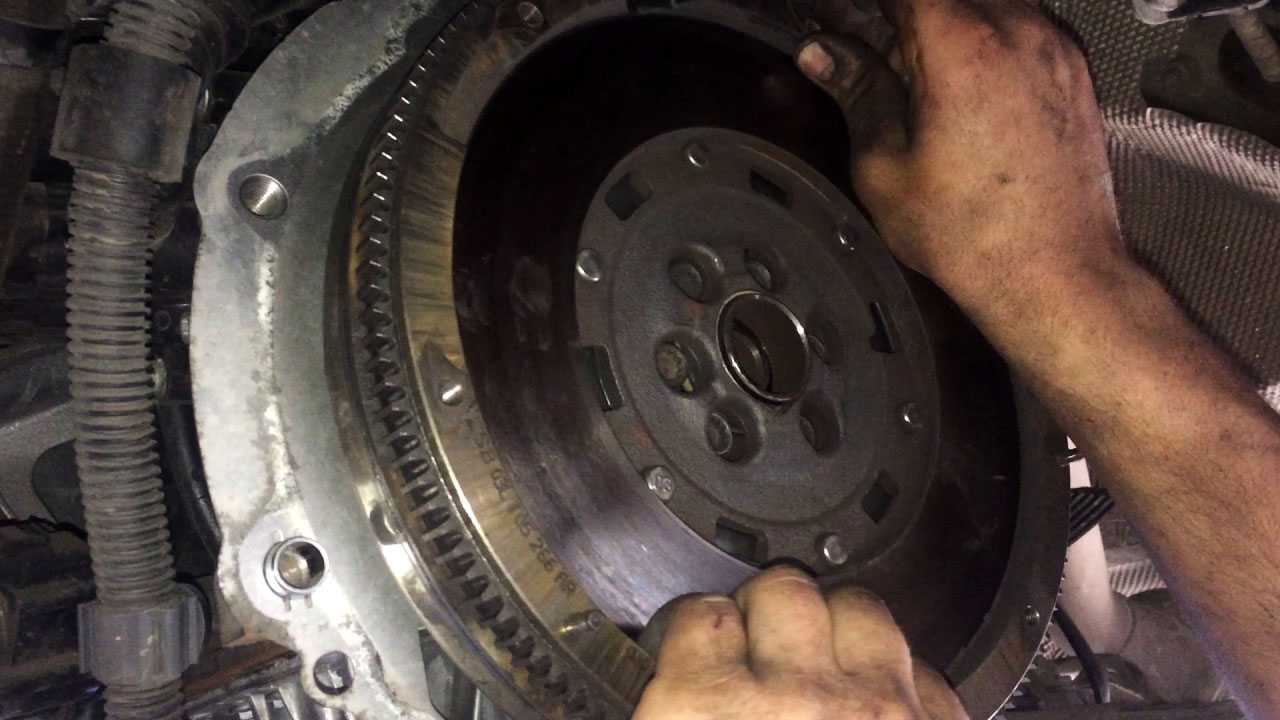

Болты маховика фиксируют одну из важнейших деталей в системе сцепления. Их рекомендуется менять регулярно – после каждой смены сборочной единицы. А после каждой процедуры демонтажа и установки маховика необходимо выполнять балансировку.

На видео представлен обзор маховика на ЗМЗ 406:

Прежде чем приступать к разборке двигателя

подготовьте все необходимые для этого инструменты, материалы и вспомогательные приспособления. Набор для работы включает следующие позиции: • оправку для сжимания колец; • ключи, воротники, трещётки, головки и прочие представители стандартного ремонтного комплекта; • динамометрический ключ; • головку для откручивания переднего шкива КВ. Традиционно подходит головка на 36; • оправку для центровки диска сцепления; • набор шестигранных ключей; • оправку для обустройства маслосъемных колпачков; • рассухариватель клапанов; • ветошь. Для большего удобства и эффективности, постарайтесь раздобыть нутромер, а также микрометр. Дополнительно вам понадобится целый арсенал различной автохимии: • герметики. Среди владельцев ГАЗов пользуется большим уважением продукция компании ABRO. Для выполнения этой работы вам необходимо подготовить черный и красный или прозрачный герметики; • керамический герметик. С помощью данного средства выполняется обработка выхлопной системы; • шеллачный лак. К примеру, хорошо зарекомендовали себя товары фирмы Done Deal; • фиксатор резьбы. Используется деталь анаэробного типа. Рекомендации в отношении производителей тех или иных средств приведены в соответствии с отзывами большинства пользователей. В целом можете ориентироваться на свои предпочтения и, разумеется, доступный бюджет, но по возможности старайтесь использовать материалы максимально высокого качества – это позволит гораздо реже вспоминать о необходимости ремонта 406 двигателя вашего ГАЗа.

УАЗ Hunter Настоящий мужской автомо › Бортжурнал › Капиталка ДВС-406 своими руками

Привет всем! Сначала хотел выложить фото где указанно все до мелочей и цен, но не получилось. Решил немного сократить.

1) ДЕМОНТАЖ ДВС ИЗ МАШИНЫ: а) Отключаем и убираем в сторону проводку(лучше пометить куда какая фишка идет, дабы не гадать при установке). б) Снимаем с блока головку и все навесное, снимаем поддон картера и вытаскиваем поршни, так же чтоб не повредить снимаем масленый насос, все что может облегчить мотор(я не снял стартер, фильтр, поддон и поршни, не слил масло, не снял цилиндр сцепления и саму корзину, о чем потом пожалел). в) Если вам лень то можно открутить двигатель от КПП, там четыре гайки и можно снимать, как сделал я и обвязав ремнями мотор вытаскивал его с помощью трубы и своего тестя! Можно и лучше открутить его от корзины сцепления, болтов больше, но легче. Дело ваше

ВНИМАНИЕ: Прежде чем снимать мотор подумайте как вы будете его ставить! Ведь вес его вас не приятно удивит. Поставить его в таком же порядке как и снимете у вас не получится, я так думаю

Ставить лучше в сборе(меньше грязи попадет) лебедкой или эвакуатором.

2) ОКОНЧАТЕЛЬНАЯ РАЗБОРКА БЛОКА ДВС: а) Демонтируем шкив кален.вала, за ним прячется еще один, а вот его снять можно только с помощью съемника(250руб). Далее остальные шкивы и все что может помешать демонтажу передней крышки блока и помпы, сняв которые мы получим доступ к цепям ГРМ. б) Теперь снимаем маховик, откручиваем шесть болтов которые сидят на фиксаторе резьбы. Понадобится большой вороток и отвертка, которую нужно вставить в отверстие в маховике, тем самым зафиксировать его об отверстие для стартера. в) не буду описывать остальное, потому что проблем у вас не должно возникнуть. Единственное, что будьте внимательны и аккуратны.

3) РАСТОЧКА БЛОКА И КАЛЕН.ВАЛА, ФРЕЗА ГБЦ: а) Лучше чистку производить после расточки, потому что после этой процедуры все равно нужно чистить от стружки и грязной воды. Грязь вроде мастеру не мешает. б) Глядя на свой блок и кален.вал вы можете не определить степень износа, это вам сообщит моторист при замере перед расточкой, а там вам решать точить блок или нет. Я хоть и переживал на счет вложений, смерился, ведь для себя и на долго. Поэтому расточил блок под новые поршни(92,5мм), что стоит у нас 2400руб и кален.вал под первый ремонт(0,25мм) коренные и шатунные шейки, что обошлось в 1700руб.

ВНИМАНИЕ: Посмотрите на свои вкладыши, если они в идеальном состоянии то контролируйте мастера, который может вас и обмануть, бывает что вал точить и не надо, можно обойтись заменой вкладышей. Каждый ремонт означает, что от стандартного размера шейки кален.вала снято 0,25мм

То есть первый ремонт: 0,25 второй ремонт: 0,5 третий ремонт: 0,75 четвертый: 1мм в) После расточки блок необходимо почистить, внешнею чистку я производил металлической насадкой на дрель и ножиком, а внутреннюю соляркой и тряпочкой, затем продуть сжатым воздухом все масляные каналы. На кален.валу к шейках есть пробки под шестигранник, отверните их и почистите каналы проволочкой и воздухом. В этих отстойниках собирается вся грязь которая попала в вал с маслом, под влиянием центробежной силы от вращения вала. г) Поменяйте подшипник стоящий, забыл!, в кален.валу или в маховике. Он служит только когда вы держите сцепление, но все же необходим! д) Плоскость головки блока обошлась в 600руб.

4)ПОДБОРКА НОВЫХ ЗАП.ЧАСТЕЙ И ИХ ЦЕНЫ: а) ПОРШНИ я брал оригинальные ЗМЗ ремонтные 92,5мм марки В у официалов за 850руб комплект, но обычно они стоят 1200руб. Можно взять дороже марки А но нет смысла, ведь точить вам будут блок по поршням, замеряя их размер. Марки А и В отличаются в точности изготовления, «В» чуть хуже. Так же можно поставить Кострамскую поршневую, тоже говорят не плохая. б) Цепи ГРМ я взял в комплекте, нижнею(72звена) и верхнюю(92звена) от ЗМЗ за 390руб. в) Гидрокомпенсаторы дорогие! Я взял усиленные 16 штук встали в 1900руб. г) Набор прокладок 300руб. д) Сальники клапанов 200руб. е) Гидронатяжители цепей 2 по 150руб. ж) Ремни привода вентилятора и насоса 2 по 150руб. з) Вкладыши коренные 400руб, шатунные 250руб. ИТОГИ: Работы по двс обойдутся примерно 4700руб Запчасти основные в 4400руб Это все предварительно, у меня была скидка на запчасти, кое, что я мог забыть.

5) РЕМОНТ ГОЛОВКИ БЛОКА: а) Если ГБЦ в хорошем состоянии то можно лишь поменять сальники клапанов и притереть сами клапана, вывести плоскость. Я этим и отделался. Естественно продуть масляные каналы.

6) СБОРКА ДВС 406 Только начал, напишу позже…

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках.В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Что делать сорвало резьбу под болтом подушки?

Что делать, можно плакать но слезами не исправишь, можно нарезать резьбу крупней, а можно углубить резьбу и нарезать резьбу глубже, мне этот вариант больше нравиться, но нужно и подобрать и длинней болт. Болт можно взять длинней и обрезать его до нужного размера.

Фото. Углубляем отверстие под болт.

В 406 головке есть особенность, отверстие что ближе к центру можно сверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров так как если сверлить глубже можно повредить канал давления масла. Либо в крайних отверстиях нарезать резьбу крупней. Родная резьба стандарт М8.

Фото. Метчик для нарезания резьбы в головке.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

Снятие ведущего и ведомого дисков сцепления автомобиля с двигателем модели ЗМЗ-405, ЗМЗ-406

Замена главного цилиндра сцепления ВАЗ Классика

Снимаем картер сцепления (смотрите статью – Снятие картера сцепления (двигатель ЗМЗ-406)

Керном помечаем взаимное положение кожуха и маховика.

1. Удерживая маховик от проворачивания отверткой или монтажной лопаткой, ключом или головкой на 12 выворачиваем 6 болтов

2. Снимаем ведущий диск в сборе (корзину) и ведомый диск

После разборки детали сцепления следует промыть в керосине и осмотреть.

На поверхности ведущих дисков не допускаются трещины, задиры и глубокие борозды.

При их наличии заменяем маховик и корзину в сборе.

Ведомый диск с изношенными до заклепок, покоробленными, имеющими трещины, замасливание и прижоги накладками заменяем.

Выступание концов лепестков диафрагменной пружины контролируем с использованием проставки.

При перемещении концов лепестков на 8,5 мм вниз, отход нажимного диска должен быть не менее 1,3 мм, в противном случае меняем ведущий диск (корзину) в сборе.

На картере не допускаются любые трещины и обломы.

При сборке покрываем трущиеся поверхности вилки, муфты, толкателей и шлицы вала смазкой ШРУС-4.

Устанавливаем диски в следующей последовательности

Вставляем центровочную оправку в подшипник маховика двигателя.

Надеваем на нее ведомый диск.

С одной стороны ступица диска выступает меньше чем с другой. Этой стороной он должен быть обращен к маховику.

Прикладываем к маховику корзину и крепим ее 6 болтами (отверстия совпадают только в одном положении).

После затяжки болтов вынимаем оправку

Разборка сцепления автомобиля с двигателем модели ЗМЗ-402

Работу проводим на смотровой канаве.

Снимаем коробку передач.

Снимаем рабочий цилиндр гидропривода сцепления (смотрите статью – Замена главного и рабочего цилиндров сцепления автомобиля Газель

1. Ключом «на 10» отворачиваем болт крепления

2. Вынимаем вилку выключения сцепления вместе с защитным чехлом.

3. Вынимаем подшипник выключения сцепления (выжимной).

4. Ключом «на 12» отворачиваем два нижних болта

5. Ключом «на 14» ослабляем затяжку двух верхних болтов крепления усилителя картера сцепления.

Аналогично ослабляем крепление усилителя с другой стороны двигателя.

6. Ключом «на 12» отворачиваем четыре болта крепления нижней части картера сцепления

7. Отжав монтажной лопаткой, снимаем нижнюю часть.

Между поддоном и картером установлена картонная прокладка.

Чтобы при сборке узла не нарушить совместную балансировку маховика и ведущего диска сцепления, помечаем зубилом или кернером их взаимное положение

9. Удерживая маховик от проворачивания монтажной лопаткой, ключом «на 12» отворачиваем шесть болтов крепления «корзины» к маховику.

Между ними установлены полукруглые пластины.

Для облегчения доступа к болтам периодически проворачиваем маховик.

11. Снимаем «корзину» и ведомый диск сцепления

Устанавливаем детали сцепления в обратной последовательности, центрируя ведомый диск сцепления специальной оправкой

При отсутствии оправки отцентровать ведомый диск сцепления можно первичным валом коробки передач.

Для этого при установке «корзины» сцепления только наживляем болты ее крепления, оставляя ведомому диску свободу перемещения.

Установив коробку и затянув гайки ее крепления, проворачиваем маховик, равномерно затягивая болты крепления «корзины».

Ремонт двигателя 406: распространенные неисправности

Ремонт двигателя 406 может потребоваться по различным причинам, которые условно можно разделить на несколько групп. Например, вследствие значительного пробега начинают наблюдаться ресурсные неполадки, а именно:

• масляные течи;
• обрывы ремня привода;
• шум цепей ГРМ или их обрыв;
• низкое давление в системе смазки;
• износ колец, втулок, колпачков;
• неплотное прилегание клапанов;
• износ ЦПГ и прочее.

Стоит автомобилю перейти за 150 тысяч километров, как весь комплекс неприятностей может проявиться в полную силу. Однако не всегда только стандартный износ приводит автовладельцев в сервис. Проблемы могут быть связаны с некачественными запчастями. Стоит напомнить каждому автолюбителю, что подделки могут привести не к экономии, а к серьезным тратам на ремонт двигателя 406!

Большой блок неполадок связан с эксплуатацией, например:

• если не проконтролировать уровень антифриза, можно получить перегрев силового агрегата, а это, в свою очередь, может привести к порче цилиндров и поршней, так что потребуется ремонт двигателя;
• давление в системе смазки – важный момент, так как при отсутствии контроля можно получить преждевременный износ наиболее важных элементов ЗМЗ 406: подшипников, распредвалов и т.д;
• перекрут разрушает центральную поршневую группу и прочее.

Ремонт двигателя ГАЗель 406 требует глубокого понимания вопроса и подходящего оборудования. Обращение к профессионалам значительно сократит сроки восстановления и будет залогом качественного выполнения необходимых работ.

ЗМЗ-406.Замена распределительных валов

Схема установки и клеймения крышек распределительных валов

I – передняя крышка; II – вал впускных клапанов; III – вал выпускных клапанов.

Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.

Снимаем катушки зажигания (см. Проверка и замена катушек зажигания). Катушки можно оставить на крышке, отсоединив от них низковольтные провода. Отсоединяем от карбюратора тросы привода дроссельных и воздушной заслонок (см. Снятие карбюратора). Снимаем решетку и верхнюю панель облицовки радиатора (см. Снятие решетки облицовки радиатора и Снятие верхней панели облицовки радиатора). Отсоединяем провода от датчиков температуры и давления масла (см. Замена датчиков указателя температуры, Замена датчиков давления масла) отгибаем скобы крепления проводов…

…и снимаем провода с двигателя.

Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.

Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.

Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…

…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.

ВНИМАНИЕ о время дальнейшей работы не проворачивайте коленчатый вал. Для удобства снимаем топливный насос (см

Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)

Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке).

Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).

Снимаем переднюю крышку головки блока цилиндров.

. и уплотнительную прокладку.

Шестигранным ключом «на 6» отворачиваем два винта…

…и снимаем верхний успокоитель верхней цепи.

Тем же ключом отворачиваем два винта крепления среднего успокоителя.

Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).

Снимаем средний успокоитель.

Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.

Снимаем звездочку с вала выпускных клапанов.

Аналогично отворачиваем болт крепления звездочки вала впускных клапанов.

Снимаем эксцентрик привода топливного насоса…

…и звездочку вала впускных клапанов.

Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.

Снимаем переднюю крышку…

…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.

Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.

Окончательно отворачиваем болты и снимаем крышки.

Снимаем распределительный вал.

Аналогично снимаем второй распределительный вал. Перед установкой распределительных валов смазываем моторным маслом их опорные шейки, кулачки, а также постели в головке и крышках.

Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).

Распределительные валы впускных и выпускных валов взаимозаменяемые, но.

ВНИМАНИЕ Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней

Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней.

Крышки ориентируем так, чтобы выбитая на них цифра была обращена к наружной стороне головки.

Ремонт двигателя ЗМЗ 406 своими руками в гараже.

Специально для статьи был приобретен двигатель змз 406 с большим пробегом. По словам старого хозяина он пробежал более 600 тысяч км в разных условиях и эксплуатировался разными водителями, в том числе и пилотами, для которых капот является частью обшивки автомобиля, а не крышкой моторного отсека.

Этот двигатель тупо разобрали по болтикам без всякой диагностики неисправностей, так как пробег большой и делать надо всё. Сняв и почистив голову увидели: седла клапанов, особенно выпускных, обсевшие, т.е. это приведёт к снижению или потере компрессии. На фото видно, что клапана сидят глубже поверхности камеры сгорания

Кстати, для хозяев этих машин и начинающих мотористов, это очень серьезная неисправность для двигателя с гидрокомпенсаторами, которой необходимо уделить должное внимание. Замерами и цифрами в этой статье увлекаться не будем, она есть в соответствующей литературе, чтобы не упустить некоторых важных моментов

Здесь тоже видно, как утоплены клапана, правда изображение некачественное.

Соответственно головку блока везем в мастерскую на замену направляющих втулок клапанов, сёдел клапанов и шлифовку, блок на расточку цилиндров под новые ремонтные поршня, а коленвал и промвал на шлифовку. Что приятно удивило — размеры шеек коленвала на несколько соток оказались ниже допуска, хоть и блок внутри был покрыт толстым слоем масляного нагара. Но в принципе тут нечего удивляться — это заводское качество.

Пока ждем результатов обработки, есть время разобраться с другими деталями.

Проверяем износ втулок верхней головки шатуна — как правило, лучше конечно замена.

Проверяем износ большой звездочки промежуточного вала со стороны их прилегания, если присутствует выработка от стопорной пластины, то её завариваем полуавтоматом и отдаем шлифовать —

чтобы получилось вот так.

Теперь выработки, как показывает практика, в этом месте никогда не будет, ввиду изменения структуры металла.

Проверяем маховик, если присутствует выработка от диска сцепления, то отдаем токарю или шлифовщику на проточку.

Привезли блок — как видно, кроме расточки, его еще шлифовали из-за небольшого коробления поверхности вовремя эксплуатации. Если исходить из практики то б/у блоки после расточки выхаживают на много больше, чем новые, так как за время работы получили многочисленные термические обработки, усадки металла и т.д.

Да, шлифовать блок надо обязательно с передней крышкой, чтобы они лежали в одной плоскости.

Теперь его следует хорошо отмыть и удалить всю стружку из масляных каналов.

После чистки блока чистим коленвал. Выкрутив пробки коленвала нередко приходится наблюдать такую картину — отверстие почти целиком забито отложениями масляного нагара. Чистим, промываем, продуваем.

Бывает, что грани пробки срезает, то тогда можно к ней приварить болт и выкрутить.

Источник

Контролируемые параметры при ремонте коленчатого вала

Балансировка

Коленчатый вал балансируется методом динамической балансировки.

Допустимый дисбаланс – 18 гсм, в плоскостях, проходящих через крайние коренные шейки.

Устраняют дисбаланс высверливанием отверстий Ø 14 мм, на глубину не более 25 мм в радиальном направлении из противовесов.

Пересечение отверстий и выход на поверхности торцев противовесов не допускается.

Шкив демпфер коленчатого вала балансируется методом статической балансировки.

Допустимый дисбаланс – 15 гсм. Устраняют дисбаланс высверливанием отверстий Ø 10 мм, на глубину не более 12 мм,

с учетом конуса сверла в диске демпфера в радиальном направлении на расстоянии 10,5 мм от задней плоскости.

Расстояние между осями отверстий не менее 18 мм.

Маховик балансируется статическим методом.

Допустимый дисбаланс 15 гсм. Устраняют дисбаланс высверливанием отверстий Ø 14 мм,

на глубину не более 12 мм, с учетом конуса сверла со стороны противоположной креплению сцепления на радиусе 115 мм.

Сверлить не более 10 отверстий. Расстояние между осями не менее 18 мм.

источник

Истинная вмт змз 406

Чтобы выяснить, где на конкретном двигателе находится истинное положение ВМТ, я сделал специальную приспособу. Я не первооткрыватель в данном вопросе, я просто чуточку облагородил «народное творчество». Если объяснить, по-простому, это «трубка», которая вворачивается в первый или четвертый цилиндр. Внутри трубки проходит «спица», соединенная с индикатором часового типа. Теперь установка фаз грм змз, выглядит следующим образом. Мы можем определить положение ВМТ с точностью до 0,01 мм (одной сотой миллиметра). На шкивах клиентских двигателей, белым масляным маркером, я делаю вторую метку, которая действительно является истинной. В прайс-листе данное приспособление обозначено, как индикатор ВМТ. В заказ комплектуется без часового индикатора, поскольку основные потребители этого изделия, сервисы и диагносты, а у них как правило индикаторы есть. Спица должна выступать от среза корпуса на 4-5мм.

Дополнение

С момента написания данной статьи накопилась некоторая статистика по заказам и желаниям людей. Вопреки нашим ожиданиям большинство попросило, чтобы к корпусу индикатора можно было приобрести сам часовой индикатор, чтобы не дергать его из других наборов или инструмента. Некоторое время ушло на поиски и проверку качества изготовителя. Результат представлен на фото и в прайс-листе. Индикатор можно приобрести как отдельно, так и в наборе с корпусом. Полная комплектация со спицей, пока не планируется.

Источник

Разборка

1. Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.

Снять прокладки выпускного коллектора. Отвернуть болт 3 и снять датчик 4 фазы.

Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.

2. Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода.

Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.

3. Отвернуть гайки 1 и снять впускную трубу 2 вместе с форсунками и топливопроводом.

Снять прокладку впускной трубы.

Отвернуть болты 1 и снять заднюю крышку 2 головки блока.

Вынуть гидротолкатели 1 клапанов.

Г идротолкатели удобнее вынимать с помощью магнита или присоски.

Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место.

Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
3. Успокоители цепи – при малейших повреждениях установите новые элементы.
4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.
