Правильная замена ступичного подшипника нива 2121

Вот и меня постигла напасть — начался гул на скорости ококло 80 км/ч и появился люфт на обоих колесах, хотя регулировали мне их всего пару месяцев назад и все было нормально!

К сожалению человек (Миханик), который периодически ремонтирует мое авто решил уехать в отпуск, а другому человеку отдавать машинку как-то не легла душа, да и давно хотелось попробовать сделать это самому, но были опасения — все в один голос говорили, что там такой большой объем работ аж жуть!

Короче по совету Миханика купил съемник для шаровых и рулевых наконечников, смазка MOBIL осталась от замены крестовин, купил в “Хламени” (Тольяттинский гаражный рынок) два комплекта ремонтных набора для ступиц 2121!

Замену произвел в два вечера, на каждое колесо по вечеру после работы. Работа в принципе нормальная и не особо тяжелая, но без съемника делать там нехер — шаровые и рулевой наконечник думаю не снимешь!

Дальше все собираем в обратном порядке, тут уже нет ничего сложного.

Единственный момент — это затажка ступичных подшипников — по мнению Миханика регулировка ступичных подшипников производится без зазора, а его мнению я доверяю.

То есть предварительно закручиваем старые гайки, подтягивая последнюю до того момент пока не исчезнет люфт, но при этом колесо должно нормально делать при прокрутке около 2-2,5 оборота. После необходимо произвести пробную поездку (300-400 м) и опять же по совету Миханика нужно это сделать желательно по неровной дороге (грунтовка — для того, чтобы все встало на свои места) и после этого произвести аналогичную регулировку ступечных подшипников уже новыми гайками. Ну и как результат — опускаем колесо, закерниваем гайку, одеваем колпачок и все, машинка готова к долгой, будем надеятся надежной, эксплуатации!

Как снять ступичный подшипник на ниве

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

гул во время поворота;
гул во время обычной езды на загруженном автомобиле;
гул при езде на пустом автомобиле;
постоянный гул, нарастающий во время поворотов;
сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
случается, что различные загрязнения и влажность проникают вглубь подшипника;
это является причиной поломки в 18% случаев;
также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Симптомы и выявление изношенного ступичного подшипника

Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.

Необходимые инструменты для работы

Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
Ключ для откручивания колёсных гаек;
Плоская отвёртка. Чтобы снять защитный колпачок;
Головка на 27;
Бородок слесарный. Для расправления буртика ступичной гайки;
Молоток;
Гаечные ключи на 10, 17, 19 и 22;
Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
Тиски;
Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

Регулировка ступичного подшипника Шнивы

Замена подшипника передней ступицы лада калина

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
Надеть на шпильки накидные ключи и закрепить их гайками.
Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

Расправить поясок гайки.
Открутить ее накидным ключом.
Установить новую гайку и затянуть с усилием 2 кгс*м.

Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
Проверить люфт ступицы.
Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

Потуже затянуть гайку.
Провернуть колесо на несколько оборотов.
Проверить люфт.
При необходимости немного ослабить или подтянуть гайку.
Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

Домкрат, баллонный ключ, зубило, молоток.
Стандартный комплект отверток и ключей.
Съемник полуоси.
Газовая (бензиновая) горелка или муфельная печь.
Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

Установить машину на ровную площадку.
Поставить противооткатные башмаки или кирпичи под передние колеса.
Поддомкратить машину.
Снять колесо.
Подставить упор под задний мост.
Открутить крепление тормозного барабана.
Демонтировать деталь.
Открутить гайки, удерживающие подшипник.
Нагрузить задний мост, опустив его на подставку.
Выдернуть полуось при помощи съемника.
Подвесить тормозной механизм на проволоку.
Сбить стопорное кольцо, используя зубило, молоток и болгарку.
Расколоть обоймы подшипника ударами зубила.
Удалить ржавчину и грязь с посадочной поверхности.
Поставить новый подшипник на место.
Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
Заменить сальник.

Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

https://youtube.com/watch?v=RdXcXbHjaRI

Ремонтируем ступицу “Нивы-21213”

У моей старой “Нивы” болезнь. Ступичные подшипники справа долго не живут. Раз в год или два их меняю, причем вместе со ступицей, т.к., согласно инструкции, легким движением руки на себя ступица из поворотного кулака не достается и ее приходится выбивать вместе с подшипниками, а потом, осмотрев и заметив “проточки” на посадочном месте внутреннего подшипника и буртик, грустно иду покупать новую… Причем слева я ступицу менял только один раз или вообще не менял – сейчас уже не помню. Стараюсь без нужды не разбирать. Сегодня стал собирать ступицы после ремонта передней подвески и заметил различия у двух новых ступиц, купленных в разное время и в разных местах, а так же различия в их эксплуатации. Отличие странное и объяснить его я не могу. Заключается оно в наличии или отсутствии кольца в месте соприкосновения ступицы с торцом втулки поворотного кулака. Раньше я этим различием пренебрегал, т.к. разбирал ступицы в разное время и не было возможность сравнить дефекты на разных конструкциях.

Ступица тип 2. Куплена на авторынке за 550 рублей. Производитель не известен. Аналогичную по конструкции ступицу я приобретал в Пскове и еще несколько раз, с момента утраты оригинальной. Отличие в чуть более грубой обработке поверхности и наличии злосчастного кольца желтоватого цвета в месте соприкосновения с торцом поворотного кулака, там где у заводской ступицы просто проточка. Сфотографирована после сборки с тормозным диском.

Теперь собственно вопросы. 1. Как добиться правильного сопряжения поворотного кулака со ступицей с кольцом (Тип 2). Убрать кольцо со ступицы или с кулака? При сохранении обоих колец они трутся друг о друга и деформируются. Причем, как я понял, не обеспечивается правильная (до конца) посадка подшипников. 2. Как далеко нужно забивать сальник на фото выше. Достаточно или до упора? 3. Почему ступицы так быстро выходят из строя и в первую очередь изнашиваются посадочные места под внутренние подшипники с образованием буртика. Подшипники, по всей видимости, были бы еще рабочими, если бы не пришлось разбирать ступицу с кувалдой. 4. Насколько необходим монтаж распорных колец между подшипником и сальником? У меня уцелело только одно, а купить не удается. И как оно правильно ставится? Конусом к подшипнику или к сальнику. У меня стояло конусом к сальнику, но не уверен что правильно. 5. Надо ли набивать литол в сальники? Показания разнятся.

А теперь для тех кто дочитал до конца ответы на некоторые вопросы. Ступица с кольцом это ступица на Ниву-2121 – у нее немного другая конструкция ступичного узла. Она превращается в ступицу Нивы-21213 выковыриванием кольца из медного сплава. На Ниве 2121 на поворотный кулак не одевались грязеотражательные кольца (я неверно навал это кольцо “уплотнительным”). На Ниве-21213 они предусмотрены конструкцией поворотного кулака. Ставить на ступицу Нивы 21213 два кольца категорически не правильно. Надо ставить (обязательно) только грязеотражательное, одевающееся на поворотный кулак. Раньше я делал все правильно, но потом утратил эти сокровенные знания и когда пост писал решил что ставил всегда с медным кольцом, тем более что по какому-то недоразумению мне в последний раз собрали на сервисе старую ступицу со ступичным кольцом не демонтировав его. К чему это привело – видно на фото. Кстати, левую ступицу я так и не менял, а правая после этого ремонта ходит до сих пор.

Замена

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

Вывесить и открутить колесо;
Посредством зубила сбить колпак со ступицы;

С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Снятие ступицы

Для этого осуществляется демонтаж конусной втулки.

Расконтривание гаек производится аккуратными постукиваниями через зубило.

После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,

не забывая избавиться от стопорной пластины.

Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.

Подставив упор под рычаг снизу, двумя ключами на «13» откручивают гайку, расположенную на болте, фиксирующем шаровое крепление к верхнему рычагу. Аналогично откручивают еще 2 гайки. И отводят узел в сторону.

Так же проводят демонтаж нижней шаровой опоры

Когда деталь оказывается освобождена от креплений, придерживая двумя руками кулак поворотный совместно со ступицей, тормозным диском, верхней и нижней шаровыми опорами, ее вынимают.

При разобщении деталей может понадобиться зажать поворотный кулак в тиски, после чего без лишних усилий выколачивают ступицу.

Следом убираются болты, крепившие поворотный кулак к рычагу.

Тормозной диск выбивается путем накручивания гаек на шпильку с последующими концентрированными ударами по образовавшейся конструкции.

Результат работы на данном этапе: отделенные друг от друга диск тормозной системы и ступица.

Подцепляют кольцо, защищающее от грязи, после чего ключом на «10» снимают кожух, защищающий поворотный кулак.

Замена ступичного подшипника

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов. Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Регулировка

Восстановив конструкцию до момента возврата суппортов с колодками на свое место, на поворотном кулаке размещается фиксатор индикатора часового типа. Индикатор располагается таким образом, чтобы его ножка упиралась в регулировочную гайку.

Соорудив рычаг на шпильках, механизм плавно поворачивается вокруг своей оси.

В случае превышения допустимого зазора 0,15 мм, проводится замена регулировочной гайки на новую. Последовательно изменяя степень закручивания, измеряется зазор в подшипниках. По окончании работы гайка стопорится.

Есть ли альтернатива постоянному ремонту?

Надо признать, но ступично-подшипниковый узел нивы 4х4, являясь одним из самых нагруженных в машине, так и не научился быть надежным. Что виной, плохие комплектующие или ошибки при проектировании, разобраться не просто. Однако опыт владельцев подсказывает использовать альтернативные варианты, например, заменить «сток» на двурядные подшипники (IVECO, Москвич и т.д.).

В отличие от стандартного:

Узел не требует регулировки и смазки – все настройки произведены с завода.
Отсутствует вероятность проворота;
Износ посадочных мест минимален;
Имеет увеличенный срок службы.

Сложность внедрения заключается в необходимости расточки ступицы под двурядный подшипник, а также относительно высокая стоимость компонентов. Зато краткосрочных попыток поменять снова ступичный подшипник, скорее всего, уже не последует.

Как поменять подшипник ступицы собственноручно

(как и заднего) Шевроле Нива имеет точно такую же конструкцию, как и у старых машин, а их ремонт и замена выполняются по одной и той же схеме. Первоначально следует заехать на любую автомойку, где вам должны под высоким давлением тщательно помыть всю переднюю подвеску. Для кроссоверов данный совет особенно важен. Замена соответствующих частей переднего колеса (актуально и для заднего) Шевроле Нива потребует обычный набор инструментов, который есть у любого автовладельца, кроме специального приспособления по выпрессовке шарнирных пальцев. Ремонт осуществляется по следующей схеме:

Перед автомашины поднимается с помощью домкрата;
Демонтируются соответствующие колеса, колодки тормозов и суппорты;
Шарнирный палец раскручивается и с помощью специального инструмента осуществляется его выпрессовка;
Демонтируются болты с шарниров, гайки.
После этого вы получаете возможность рассмотреть деталь на предмет повреждения и произвести соответствующий ремонт. Вне зависимости от того, планируется ли вы замена подшипников, вам следует поменять сальники.

Внутреннюю обойму вместе с роликами необходимо после извлечения тщательно промыть с помощью керосина. После этого, вы получите возможность визуально оценить повреждение подшипника. Стоит помнить, что замена данных деталей происходит исключительно парами. Существуют некоторые симптомы, которые четко сигнализируют о том, что необходима замена:

Отсутствует возможность регулировке люфта с помощью гайки (не помогает затяжка);
Ролики и обоймы сильно поцарапаны;
Обнаружен перегрев, наблюдается гул.

Если вы пронаблюдали один из этих признаков, вам требуется обзавестись новыми подшипниками для Шевроле Нива. В противном случае смене подлежит лишь смазка и сальник. Выпрессовка происходит с помощью специальных насадок. Не выбрасывайте старую обойму, так как она пригодиться вам для монтажа новой детали. В случае возникновения сложностей, вы всегда можете найти одно из многочисленных видео в интернете, где продемонстрирован данный процесс.

Установка и смазка

Наверное, один из самых главных моментов в этом узле. Очень много нивоводского народа жалуется, что папуас-сервисы не знают ничего кроме литола и солидола. В мире существует на данный момент куча смазок для подшипников, по сравнению с которыми смазки старого поколения, древние как какашки мамонта. В смазках, как и в моторных маслах, есть понятие базового масла, или иногда встречается формулировка, носитель масла. Для научно-популярного рассказа, можно говорить о минеральной и полусинтетической основе смазок. Ряд минеральных смазок при достижении температуры в 40-50 градусов, просто текут, почти как вода. А при температуре -20 градусов встают почти колом. Если данная смазка будет заложена в ступичный узел и в подшипники полуоси, говорить о накате машины как то не приходится. Для смазки подшипников полуосей и ступиц я рекомендую смазку Total Ceran XM 220. По характеристикам даже перекрывает требования для нашего ступичного узла. Отправлял ее в сервисы, которые работают с мототехникой и квадриками, так и с грузовиками. Недостаток у этой смазки только один, это ее доступность. Все так называемые «дилеры и дистибьюторы» ввозят и сертифицируют в России только ширпотреб. То есть товар, который хорошо продается. А спецпродукты – дело невыгодное. Приходится нам с коллегами делать это самим, через Финку. Если уж со смазкой совсем все плохо, можно использовать S2A.

Смазка Total Ceran XM 220

Еще советы по замене ступичного подшипника на нива 2121

Короче по совету Миханика купил съемник для шаровых и рулевых наконечников, смазка MOBIL осталась от замены крестовин, купил в «Хламени» (Тольяттинский гаражный рынок) два комплекта ремонтных набора для ступиц 2121!

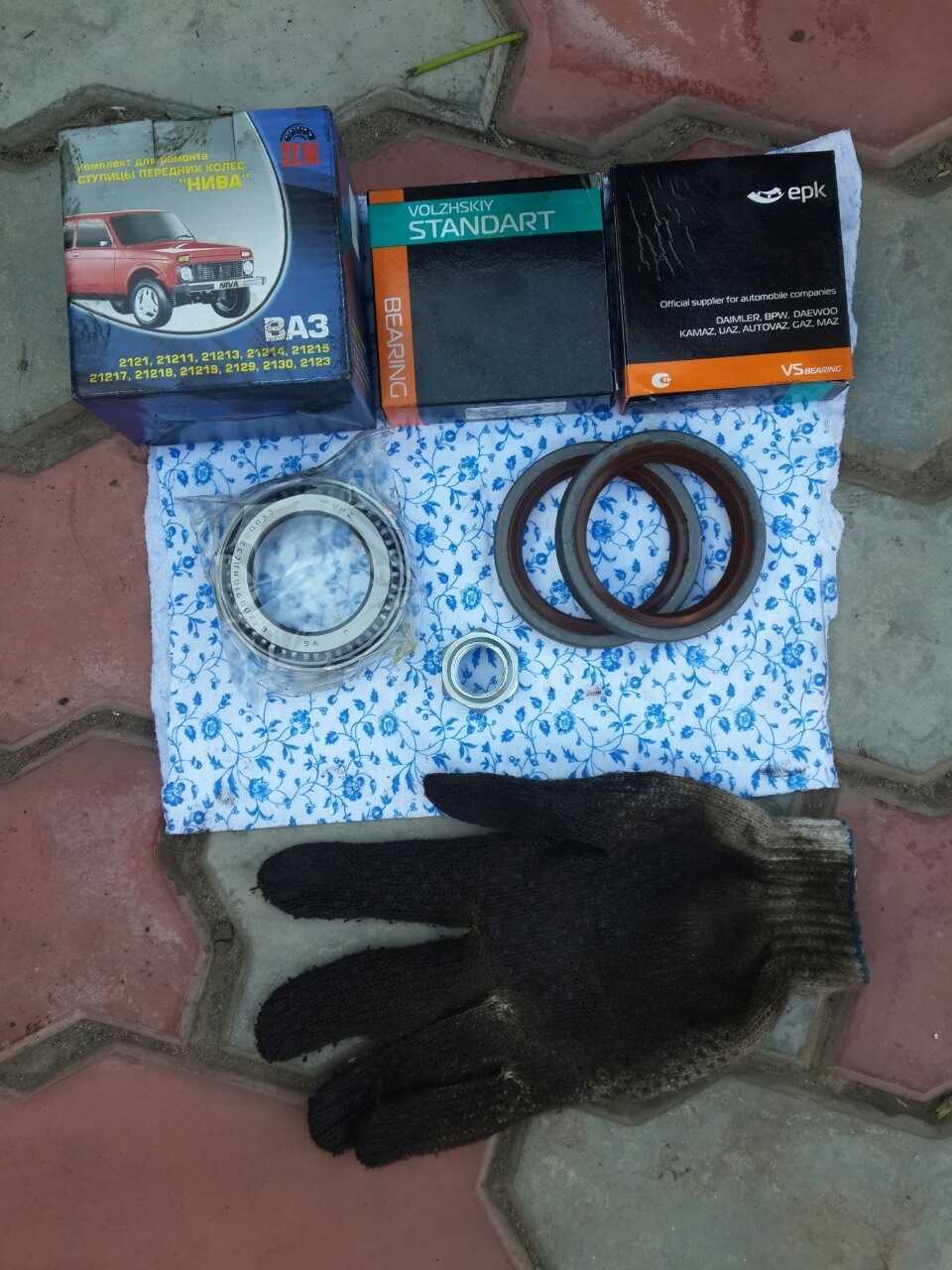

Вот набор для ремонта ступиц 2121 и на тряпочке все, что в него входит! Кроме грязных перчаток конечно!

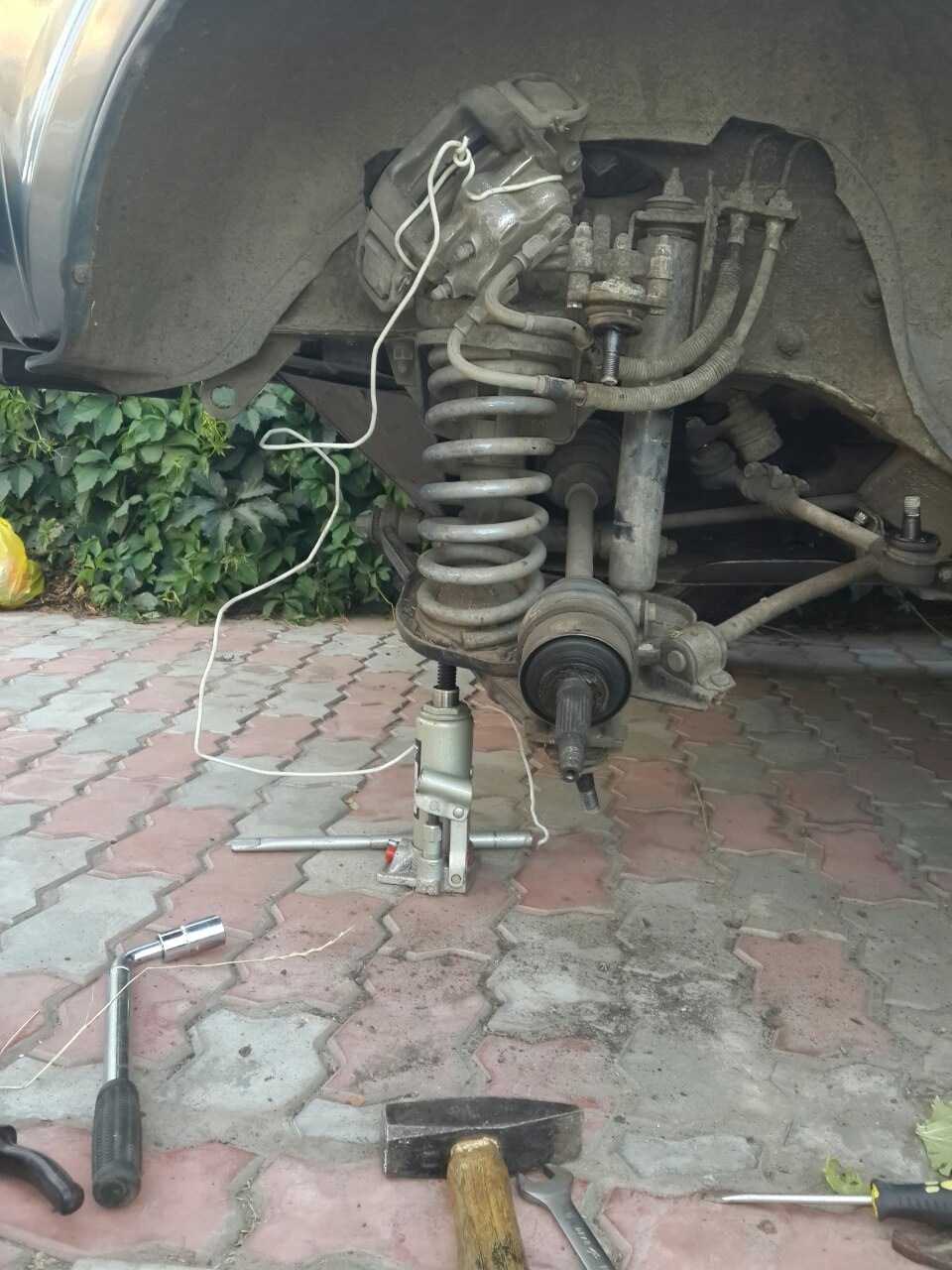

Откручиваем тормозной суппорт и крепим его к верхнему рычагу, предварительно высвободив тормозные шланги из креплений.

Ослабляем гайки (иначе шаровые могут стрельнуть довольно сильно) на шаровых (нижней и верхней) и рулевой рейке (Миханик сказал, что лучше снять рулевой наконечник, чем откручивать рычаг, так как рычаг прикипает насмерть и снять его бывает очень трудно). С помощью съемника выдавливаем две шаровые и наконечник, откручиваем все гайки, гайку регулировки подшипника и снимаем кулак вместе со ступицей и тормозным диском.

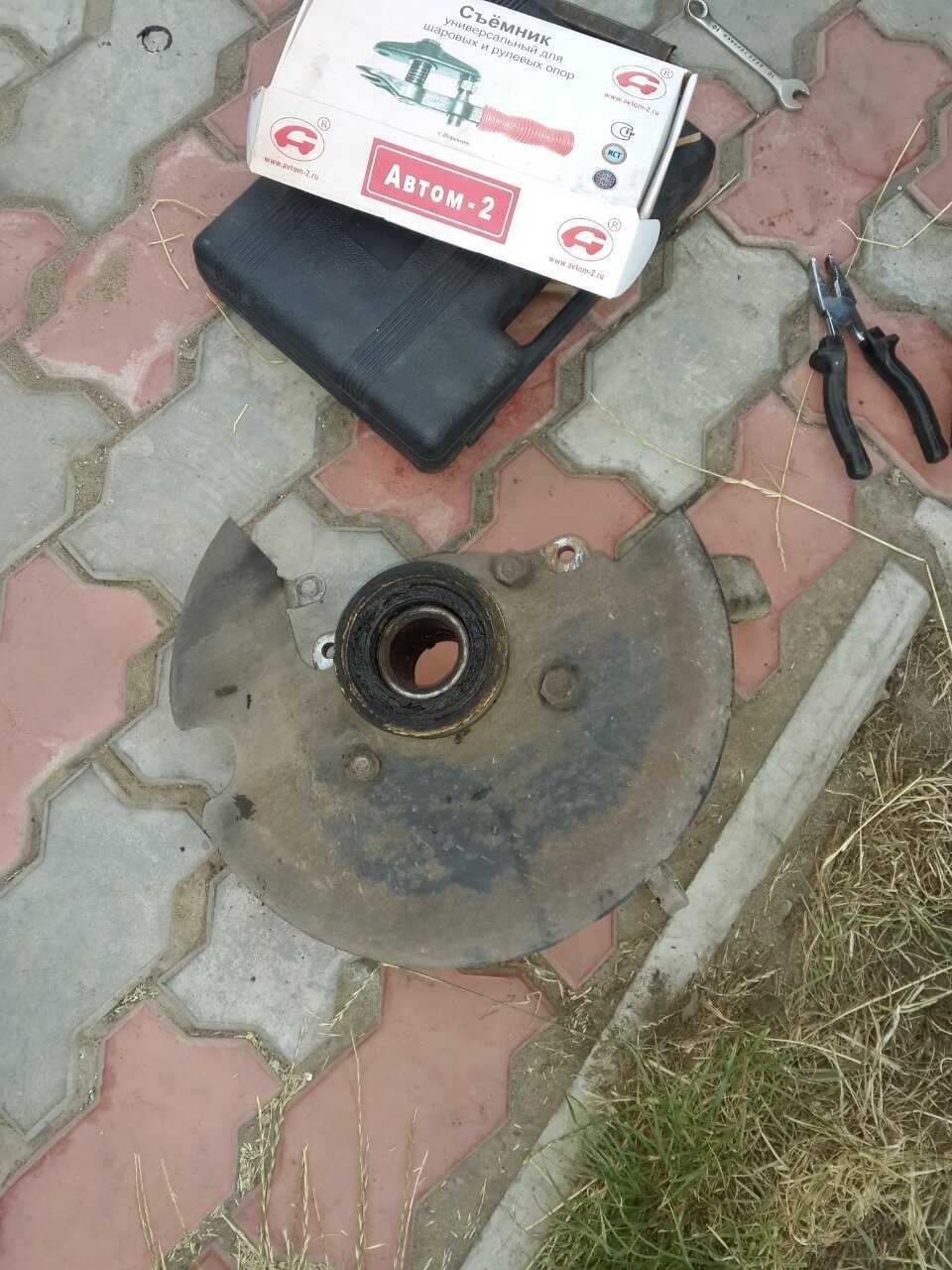

Вот как раз весь узел уже снят! Грязный он какой-то как мне показалось!

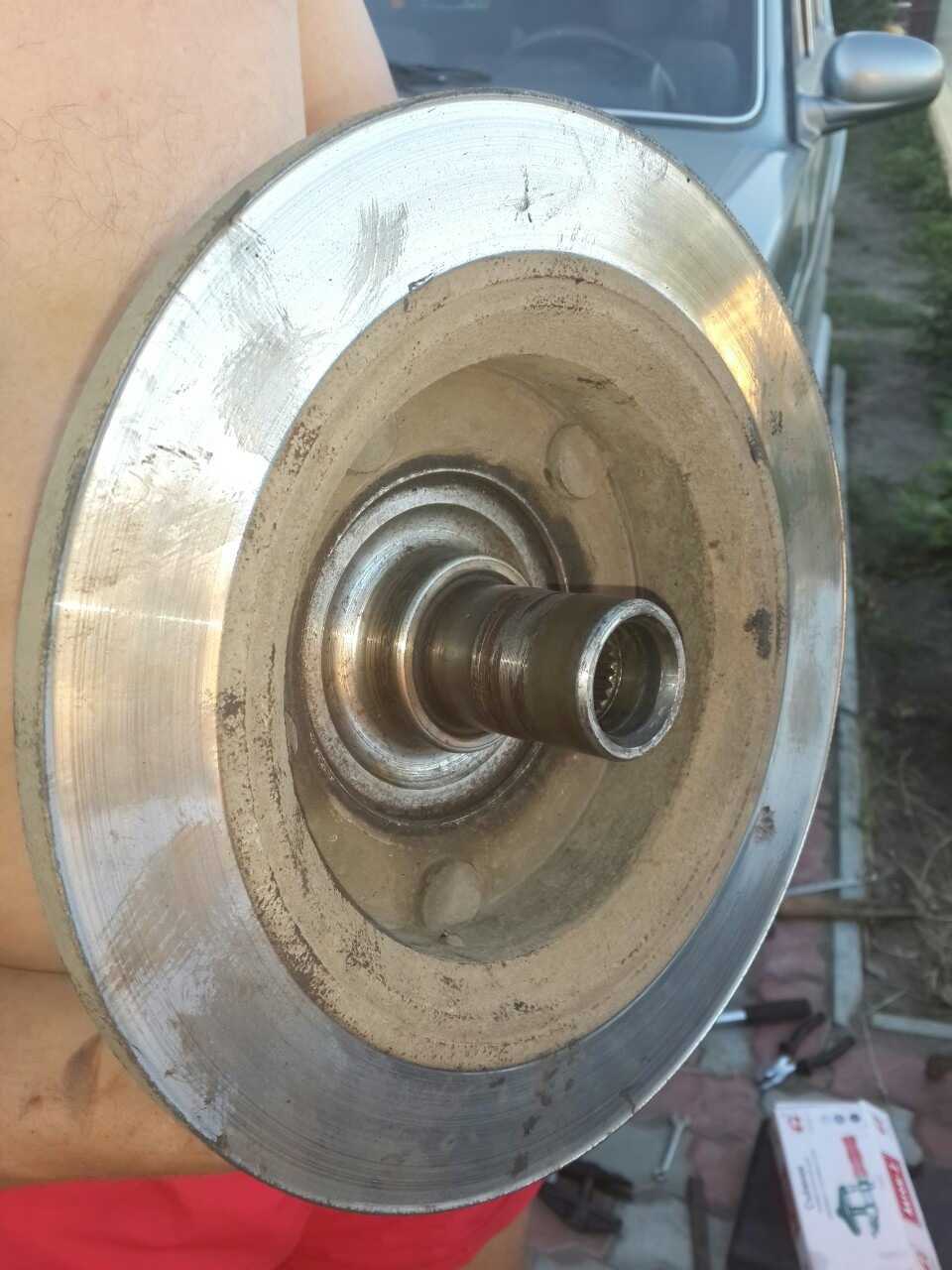

Демонтированная ступица с тормозным диском, состояние ступицы было хорошее и этот факт меня очень порадовал, хоть не надо брать новую!

Кулак с пыльником с выбитыми подшипниками и сальниками! Выбивал стальным некаленным прутком диаметром около 10 мм. Кстати подшипники стояли Самарского завода ЗАО СПЗ с пластиковой обоймой, но насколько знаю — пластиковая обойма для Нивовского подшипника это не очень хороший момоент.

Запрессованные внешние обоймы подшипников — как ни странно нашел на даче в сарайке два отрезка трубы из бронзы и что самое странное один был диаметром как раз под внешнее кольцо подшипника, а другое под сальник! Нивы раньше у нас не было, и никто из родственников так и не признался чье это!

Собранный узел!

Собранный и уже смазанный узел!

Дальше все собираем в обратном порядке, тут уже нет ничего сложного.

Ремонт ступицы: популярные ошибки и заблуждения

Такой ремонт, как замена ступичного подшипника на ниве, можно без особых трудностей проделать самостоятельно

Ступичные подшипники на автомобиле ВАЗ 2121 и Шевроле Нива имеют совсем небольшой ресурс из-за конструкции подвески, по сравнению с другими полноприводными автомобилями, потому, этим деталям нужно уделять повышенное внимание, чтобы вовремя выявить неисправность. Ремонту такие подшипники не подлежат, их нужно только менять на новые

На СТО цена работа по замене подшипника ступицы может в несколько раз превышать цену самой детали, потому есть смысл заменить изношенную деталь своими руками в гаражных условиях.

Замена ступичного подшипника на ниве не предполагает ничего сложного, если следовать строго по инструкции. Любой, даже начинающий автовладелец справится с таким ремонтом. Не на всех вазах ступичные подшипники меняются одинаково. Конструкция ступицы автомобиля Нива отличается от конструкции других вазовских моделей, поэтому процесс замены подшипника также будет иметь свои отличия.

Симптомы и выявление изношенного ступичного подшипника

Если есть предположения, что подшипник исчерпал свой ресурс, то можно это проверить на стоящем автомобиле. Для этого нужно поддомкратить колесо, на подшипник которого падают подозрения и руками подергать колёсо по вертикали. Если присутствует люфт, то, с большой вероятностью виновен в этом подшипник. Также можно завести автомобиль, включить 3 или 4 скорость, перед этим вывесив колёса, разогнать до 70-80 км/час и заглушить. Выйдя из салона и подойдя к вращающемуся колесу, можно сделать вывод о состоянии подшипника по наличию гула.

Необходимые инструменты для работы

Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
Ключ для откручивания колёсных гаек;
Плоская отвёртка. Чтобы снять защитный колпачок;
Головка на 27;
Бородок слесарный. Для расправления буртика ступичной гайки;
Молоток;
Гаечные ключи на 10, 17, 19 и 22;
Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
Тиски;
Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

После очистки колодца от старой смазки можно переходить к монтажу нового подшипника

Замена ступичного подшипника на ниве происходит в обратной последовательности, важно только не забыть набить внутрь свежей смазки «литол 24» и после установки поворотного кулака на автомобиль отрегулировать зазор в подшипниках

Обновлено: 09.08.2019

103583

Замена подшипника передней ступицы Нива своими руками

Ступица Нива переднего колеса непривычно отличается от всех остальных моделей «жигулёвской» линейки. Полный привод обязывает вносить конструкционные изменения, ведь передние колёса также обязаны иметь механизм передачи вращения от трансмиссии. Поэтому, прежде чем приступать к ремонту, необходимо изучить устройство узла и освоить алгоритм выполнения ремонтных работ.

Устройство и особенности cтупицы переднего колеса Нива Шевроле

Постоянный или временный полный привод, вождение в экстремальных условиях, а также более жесткая амортизация подвески вынуждают периодически обращаться к такой процедуре, как ремонт подшипников. Ступица является несущей конструкцией, соединяющей колесо и вал. Необходимость передачи вращения усложнила ее строение, но подход к устройству узла подшипников и их конструкции остался прежним.

За вращение ступицы на валу поворотного кулака отвечают два конических (или конусных) роликовых подшипника. Подобное решение встречается во всех ВАЗовских моделях и автомашинах других производителей. Особенность его заключается в возможности регулирования люфта. Этот узел колеса испытывает значительные нагрузки и, конечно, изнашивается. В ходе эксплуатации можно заметить, что постепенно увеличивается люфт, то есть появляется осевое колебание колеса.

Если виновником являются подшипники, то люфт устраняется подтягиванием гайки ступицы. Чем сильнее мы затягиваем гайку, тем сильнее наружная и внутренняя обойма подшипника прижимаются друг другу и зажимают ролики. В итоге гайку закрутить можно до такой степени, что колесо перестанет крутиться. Если её ослабить, то колесо закрутится снова. Минимально допустимый люфт должен присутствовать, ведь это зазор для теплового расширения деталей.

Нива Шевроле — замена подшипника ступицы своими руками

Учитывая, что ступица переднего колеса Нива Шевроле по устройству не отличается от прежних моделей, процесс их ремонта будет выглядеть одинаково. Прежде чем приступить к ремонту ходовой части автомобиля Нива любой из модификаций, обязательно посетите автомойку, где под хорошим давлением следует вымыть переднюю подвеску. Этот совет касается всех автомобилей, но для внедорожника он наиболее актуален. Обычного гаражного комплекта инструментов вполне достаточно для начала работ, но ещё пригодится специальное приспособление для выпрессовки пальцев шарниров. Работы выполняются в следующей последовательности:

передняя часть автомобиля подвешивается домкратом и фиксируется;
снимается колесо, тормозные колодки с суппортом;
раскручивается и выпрессовывается палец бобышки поворотного рычага;
откручиваются болты крепления шаровых шарниров;
откручивается гайка и ступица снимается вместе с шарнирами.

Когда узел оказывается в руках, то подшипники становятся доступными для проверки и ремонта. Независимо от того, будет производиться замена подшипника или нет, сальники меняются обязательно. После того, как внутренняя обойма и ролики подшипников извлечены, они вместе с внешней обоймой в ступице промываются керосином. После промывки можно оценить состояние подшипников.

Отсутствие возможности регулирования люфта подшипников гайкой, появление царапин на роликах и обоймах, перегрев и гул в ступице — это безусловные признаки необходимости покупки новых подшипников. Если на Шевроле Нива подшипник ступицы, как внутренний, так и наружный в удовлетворительном состоянии, то достаточно заменить смазку и сальник. Выпрессовываются наружные обоймы подшипников специальной насадкой. Для того, чтобы вставить новый подшипник можно использовать старую обойму. Подшипники всегда меняются парой.

Замена подшипников передней ступицы Нива Шевроле — полезные советы

Любители тюнинга автомобилей готовы изменить их устройство до неузнаваемости. Попал в поле зрения народных умельцев и передний ступичный узел Нива Шевроле. В Интернете на автофорумах можно встретить «профессиональные» предложения заменить подшипник ступичным механизмом с поворотным кулаком от модели 2121, мотивируя такое решение более прочной конструкцией «старушки». Этого делать нельзя!

Поворотный кулак и ступица без проблем станут на место, но правильно отрегулировать развал колёс уже не удастся. Кулаки имеют определённые отличия в размерах и углах наклона оси. Ещё большей нелепостью звучат призывы приступить к токарной обработке ступицы и вала для установки нерегулируемых подшипников от автомобиля «Ивеко». Подшипники сами по себе возможно и хороши, но внесение таких изменений в конструкцию ходовой части недопустимо, так как это может стать причиной аварии, а возможно, даже гибели людей.
