Замена рулевой рейки рено меган 2 без снятия подрамника

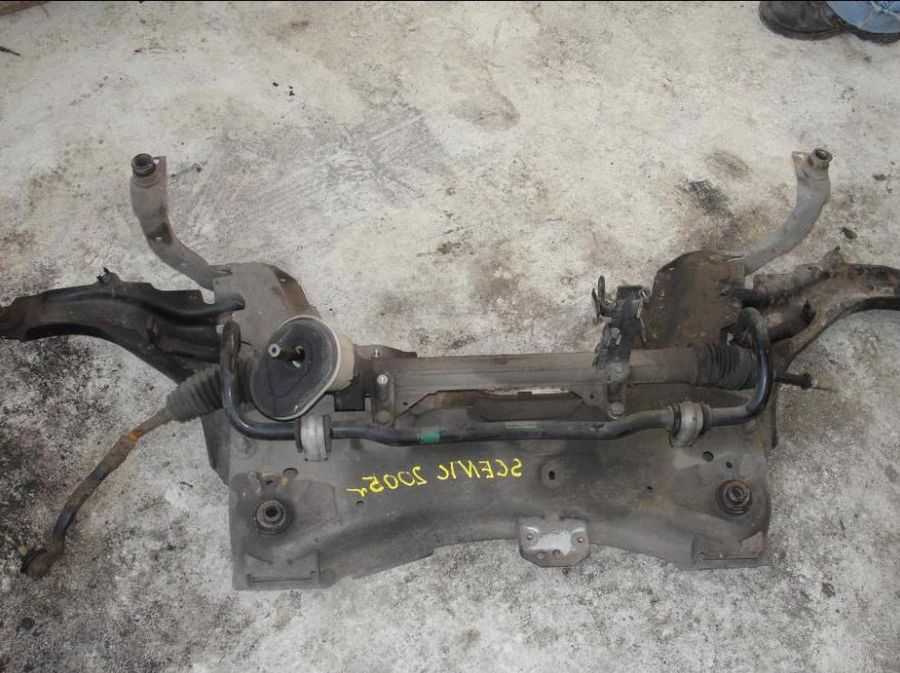

Снятие Подрамника Рено Меган 2

Замена втулок стабилизатора на Рено Меган2, Сценик2

Отсоединяем от рычагов провода, которые идут к датчикам АБС.

Маслозаливную крышку желательно тоже открутить, масло будет стекать ровной струйкой. Открутили заднюю опору силового агрегата.

Шпилька будет прокручивать, поэтому не заботясь о нижней части резьбы зажимаем ее газовым ключом. Домкрат в передней части двигателя:

Промежуточный вариант получился, потому что высоты стакана не хватило, верхняя часть сайлента уперлась в крышу стакана. Тогда-то мы и срезали макушку у него иначе не уместится , а под него подложили фланец.

Вторую сторону уже делали за один раз, сразу подложив фланец. Закручивая далее гайку доводим дело до логического завершения. Вынутые сайлентблоки оказались производства WOCO.

28 posts in this topic

Точно такие же были куплены у ребят из Тулы. Сравнивал до мельчайших подробностей- ваши детали и снятые, как две капли воды.

Будем считать, что они оригинальные. На гайке видны титанические усилия от газового ключа.

Мы для облегчения работ протерли промасленной тряпкой поверхность сайлента. Заходит как по маслу! Собираем для этого вот такую конструкцию: Оправка должна надеваться сверху на отбортовку сайлента.

У нас такая оправка нашлась от фланца с накидной гайкой. Хорошо подходит кусок обыкновенной трубы Ду50 тоже у сантехников.

На фото сайлент уже запрессован наполовину. Фланец, три шайбы, гайка. Шпильку внизу держим газовым ключом от проворачивания.

Гайка, две шайбы, оправка. Ну вот и все!

Собираем в обратном порядке. Не забудьте привернуть рулевую колонку к рейке!

Если Вашей машине за тыс

Обратите внимание на провод, который идет ко второму датчику кислорода, к подрамнику провод крепится в задней части при помощи пластикового хомута Откручиваем шаровую опору и вынимаем палец опоры из поворотного кулака

Откручиваем хомуты втулок стабилизатора, заодно меняем втулки. Как назло провернулась гайка запрессованная в подрамник ох и любит рено такой способ крепления Можно просто ослабить, чтобы палка стаба свободно перемещалась во втулках, это будет необходимо при вытаскивании подрамника.

Снимаем рычаги подвески я все равно менять их собирался.

Замена втулок стабилизатора на Рено Меган2, Сценик2

Как только открутили и вытащили болт горизонтального сайлентблока, освобождаются тяги подвески подрамника и сам подрамник, остается только вывести подрамник из тяг подвески подрамника. Провернутые гайки крепления стабилизатора были приварены.

Выпрессовку сайлентов подрамника производил при помощи подручных средств. Шпилька М12, набор широких, толстых шайб, отрезок передней стойки от десятки, часть от съемника сайлентблока задней балки, обрезок трубы сороковки. Большая уважуха ребятам, которые меняют сайлентблоки подрамника не снимая его. На свободе я промучился минут 40 и это только выпрессовка.

Замена сайлентблоков рычага передней подвески Рено Меган 2

Ставил полиуретановые сайлентблоки, производство Россия, они были приблизительно на 0. Если масло не слито, откручиваем крышку, сливаем.

Маслозаливную крышку желательно тоже открутить, масло будет стекать ровной струйкой. Поддомкрачиваем двигатель снизу под коробку. И еще один домкрат необходим высокий нужно поставить под небольшой отлив в передней части двигателя.

Create an account or sign in to comment

Откручиваем правую и нижнюю подушки двигателя. Ключом torx E10 отворачиваем винты крепления поддона. Возле коробки в глубоких колодцах 3 винта, их можно не заметить, остальные по периметру.

Выворачиваем колеса влево, чтобы меньше мешали рычаги, хотя, может, это и не нужно. Теперь нужно поднимать двигатель домкратами, в основном тем, что спереди.

голоса

Рейтинг статьи

Сборка

Новый подшипник запрессовывается на рулевой вал, одевается стопорное кольцо. Пока эту конструкцию можно отложить в сторону. Сборка рейки производится в несколько этапов:

Втулку аккуратно устанавливают на рейку справа и заливают смазкой.
Вал вставляют во втулку. Здесь придётся приложить усилие.
Затем вал отцентровывают и обрабатывают смазкой.
На свободный его конец надевают игольчатый подшипник.
Разворачивают вал в правильное положение относительно рейки и аккуратно забивают его в корпус.
Левую сторону вала притягивают с помощью гайки.
Выкручивая рейку попеременно вправо и влево, смазывают место прижимания вала сухарём.
Устанавливают гайку, пружину и сухарь.
Надевают стопорное кольцо и сальник.

Периодичность замены ремня генератора и ролика

Как таковой периодичности замены ремня генератора нет, нужно смотреть состояние через каждые 30 тыс.км. Ремень должен быть без трещин и не стертый. Натяжной ролик служит по разному. Диагностировать его не сложно, если идет свист от ролика, он под замену.

Инструменты:

ключ для колесных болтов
домкрат
Torx T20, T40
головка на семь, тринадцать, шестнадцать
вороток
вилка для демонтажа клипс
карданчик

Артикулы запчестей:

7701476476 — оригинальный комплект ремня генератора
8200048486 — оригинальный натяжной ролик ремня генератора
5PK1200 — маркировка ремня генератора, рекомендую ставить Contitech
7703077435 — оригинальная клипса подкрылка

Выше приведенные артикулы подходят для Меган 2 с двигателями K4J/K4M и кондиционером.

Снятие стартера Рено Меган 2 фотоотчет, бендикс стартера

Бендикс на валу На данной модели стартера снимается он очень .

Контакты стартера рено меган 2

Получается, что эта гайка крутится в клемме. Открутив все клеммы и болты, вытаскиваем стартер. Для откручивания двух верхних болтов понадобится головка на 13 с трещоткой.

Здравствуйте!Очень нужна ваша помощь,меган 2 автомат л.с. приобрел его с друзья, привет! как и у…

Я говорю , давай новый поставим , он мне сказал не надо , мол я этот сделаю!

Осуществляем собственноручно демонтаж Как снять деталь?

Здесь надо понимать, что добраться до него будет не так просто.

С этой целью применяют ключи с удлинителем, которые способны многократно облегчить мастеру задачу. Затем откручиваются три болта с шестигранными головками, которые крепят корпус, после этого конструкция вынимается с некоторыми усилиями и готова к дальшейшей разборке и ремонту.

Новая деталь устанавливается в обратном порядке. Ремонтируем своими руками Согласно тематическим фото и видео, бендикс выходит из строя при достаточно больших пробегах или использовании неисправных свечей и аккумулятора, когда приходится долго крутить двигатель, чтобы завестись. Если прокручивание отсутствует, то поломан, скорее всего, бендикс стартера.

Поэтому стартер должен быть демонтирован, проверен внешне и после его следует разобрать, чтобы установить точную причину неисправности. Осуществляем собственноручно демонтаж Как снять деталь?

Замена бендикса на стартере Renault Logan

Чтобы правильно выполнить снятие стартера и ремонт данного узла, следует предварительно ознакомиться с тематическим видео, также можно посмотреть и фотоотчет, где все детально показано.

Стартер на машинах марки Рено Меган 2 с объемом в 1,4 и 1,6 л находится в полости под мотором, между воздушным фильтром и впускным патрубком глушителя. Следует сразу рассчитывать, что доступ к нему довольно проблематичен.

Поэтому используют ключи с удлинителем, которые существенно облегчают задачу. Автомат Рено Каптур Сначала проводят отсоединение контактов проводки от втягивающего реле, а затем и впускного коллектора.

Сразу за ней находится эбонитовая пластинка, закрывающая щеточный узел. При стаскивании корпуса с ротора, щетки соскакивают с вала и пружинки разлетаются со скоростью света в неизвестном направлении.

Чтобы не допустить их потери, я взял картофельный мешок, засунул туда стартер и располовинил его. Пружинки вылетели, но не потерялись.

Затем откручиваем втягивающее нужен ключ Торкс, не помню какого номера. И достаем вилку с бендиксом и валом из передней части стартера. Бардак, но в принципе все ясно: Вот он, заветный бендикс. Бендикс на валу На данной модели стартера снимается он очень просто.

Между бендиксом и обмоткой находится стопорная шайба ее видно на фото. Стаскиваем ее отверткой, сдвигаем бендикс к обмоткам, немного поворачиваем и стягиваем с вала.

Устанавливаем новый бендикс в обратном порядке. Кстати, вот он, новый бендикс, рядом со старым! Перед установкой на вал, смазал шлицы графитовой смазкой. Ей же смазал втулки в корпусе, в которые вставляется вал.

Установка стартера на автомобиль производится в обратной последовательности. Заканчивал операцию уже в полной темноте, подсвечивая фонариком. Для этого раскусываем шайбы на болтах, достаём их, и зачищаем при помощи напильника или грубой наждачной бумагой.

Такую же работу проделываем и с планкой пружины. Так выглядят уже очищенные контакты. Финальным этапом в ремонте втягивающего реле будет его сборка, крепёж новых шайб и последующая обработка развальцованных краёв при помощи термоклея или герметика.

Как заменить детали задней балки?

Замена сайлентблоков задней балки Рено Меган 2 может понадобиться внезапно. Почему-то именно в задней части ходовой сайленты не то, что стираются, а буквально ломаются. Из-за этого их замена происходит куда чаще, чем тех же деталей, но в других местах ходовой. С задней балкой все немного легче, чем с подрамником. Большинство автолюбителей проводит ручную замену у себя в гараже, хотя времени на это уходит много. Для работы понадобится следующее:

набор ключей;
подъемник, эстакада, смотровая яма;
съемные головки для ключей;
новые детали.

Процесс работы выглядит так…

Колеса можно не снимать. Вооружившись головкой на 16, нужно ослабить болтовые крепления на сайлентблоках справа и слева.
Откручиваются болты на кожухе, которые поддерживают деталь.
Теперь лучше поднять автомобиль или его заднюю часть, чтобы удобнее работать.
Снимается трос ручника, а потом узлы защиты.
Отвинчивается болт тепловой защиты, крепления тормозных трубок.
Осталось вытащить проводку, крепежи и все, что мешает свободно добраться до нужной детали.
Вооружившись съемником, можно приступать к спрессовыванию сайлентов.

Перед тем, как установить новый сайлент, гнездо, где был установлен старый, нужно протереть, а затем смазать. Новую деталь запрессовывают на место, а затем собирают узел в обратной последовательности.

Ресурс комплектующих

Выложенные фото свидетельствуют, насколько тяжело заниматься этим самостоятельно. Кроме надежного съемника и ключей, потребуется помощь еще одного человека, чтобы процесс прошел нормально. Прежде, чем перейти к этапам ремонта Рено Меган, стоит сказать несколько слов о симптомах, когда подрамник требует вмешательства.

При покачивании вывешенного колеса появляется весьма заметный люфт ступицы, которая начинает ходить влево-вправо с рычагом. Определяется это на диагностике. Что касается ресурса сайлентблоков на Megane, то при активной езде по ямам, вмешательство потребуется через 100 000 — 120 000 км. Нормальные условия эксплуатации потребуют вмешательство в подрамник на 200 000 км пробега.

Как уменьшить затраты на ремонт

Придерживаясь простых правил, можно предотвратить серьёзные поломки в рулевой колонке и сократить затраты на покупку запчастей.

Если автомобиль оборудован гидравлическим усилителем руля, стоит хотя бы раз в месяц проверять цвет гидравлической жидкость (она должна быть прозрачной) и производить своевременную её замену. Чёрный цвет этой жидкости указывает на то, что скоро выйдет из строя насос, а вместе с ним и вся рулевая рейка. К сожалению, система гидроусилителя руля не имеет фильтра тонкой очистки. Соответственно, в жидкость могут попадать различные частицы, которые загрязняют её, а на корпус рейки действуют как образив.
Периодически осматривать пыльники, особенно после ремонта передней подвески. Они не должны быть перекручены, иметь трещины и разрывы. Если же на них есть дефекты, пусть и небольшие, стоит пыльники заменить.
В случае появления урчащего звука или стука при повороте руля следует незамедлительно заняться диагностикой и последующим ремонтом рулевой рейки «Рено Меган-2».
Вследствие длительной эксплуатации есть риск завоздушивания системы гидроусиления руля. Можно удалить воздух из системы, прокрутив руль 5 раз из одной стороны в другую до упора. Если это не помогло, то специалисты СТО прокачают систему высоким давлением.
При появление звука от вращения руля во время стоянки нужно осмотреть приводные валы, пыльники ШРУСов, опорный подшипник, внешние и внутренние шарниры.

Источник

Цена вопроса

Рено Меган второй генерации оснащается подрамником, на котором крайне сложно поменять сайлентблоки. Многие официальные сервисные СТО вообще рекомендуют менять их в сборе. Трудно себе представить, что из-за износа нескольких сайлентблоков появляется необходимость выкладывать эквивалент 1 100 у.е. Конечно же, следовать рекомендациям «официалов» в данном случае не стоит. Комплектующие есть в продаже, их несложно приобрести. Цена переднего, заднего сайлентблока не превысит 600 — 800 рублей.

Какие комплектующие необходимо приобретать для Megane?

Работа по их установке очень трудоемкая и тяжелая. Те владельцы Megane, которые производили эту процедуру, отзываются о ней, как о крайне сложном и малоприятном мероприятии.

Экономическая целесообразность самостоятельного ремонта

Кроме того, задумайтесь над тем, есть ли экономическая целесообразность, из-за 2 000 рублей, сэкономленных на работе мастеров СТО, «гробить» выходной день себе и своему товарищу. Наверняка, могут найтись дела интереснее и важнее. Ну, а если серьезно, то при обслуживании опытные профессионалы советуют придерживаться нехитрого и простого правила. Не проводите самостоятельно сложные технически работы. «Французы» не любят дилетантов. Посмотрите на фото разных технических манипуляций с вашим автомобилем, чтобы понять, насколько сложен процесс его обслуживания.

Что же остается делать обычному автолюбителю, желающему немного сэкономить, либо просто любящему повозиться с собственным автомобилем? Займитесь вещами, не требующими особых навыков. Вполне можно менять на «французе» колодки и устранять мелкие неисправности, не требующие специальных знаний и умения. К несложным работам можно отнести смену масла, фильтров.

В заключение, стоит порекомендовать подобрать для полноценного обслуживания своего автомобиля хороший сервис, специализацией которого являются французские автомобили. Так как гарантия на авто закончилась, не стоит понапрасну выкидывать деньги, посещая официальные станции обслуживания. Сейчас уже много опытных мастеров, которые квалифицированно отремонтируют подвеску и справятся с электронными системами.

Составляющие рулевой рейки

Рулевая рейка «Рено Меган-2» состоит из:

самой рейки (вала с зубьями), к которой прикручиваются рулевые тяги и наконечники;
вала, соединённого с карданом электроусилителя руля;
игольчатого и шарикового подшипников;
регулировочного сухаря;
гайки для крепления сухаря;
втулки.

По отзывам обладателей «Рено Меган-2», самостоятельный ремонт рулевой рейки — это достаточно трудоёмкий процесс: одно только снятие может отнять час времени. А самая капризная деталь — втулка — часто ломается при демонтаже и создаёт дополнительные проблемы.

Да и ремкомплект рулевой рейки на «Рено Меган-2» не предусмотрен. Приходится подбирать аналогичные запчасти от других автомобилей.

Цена вопроса

Какие комплектующие необходимо приобретать для Megane?

Порядок замены

Автомобиль необходимо приподнять. Для этого может быть использовано специальное оборудование, но если его нет в наличии, то можно применить домкраты, при помощи которых автомобиль устанавливается на подставки.

Снимаются передние колеса. Для этого перед тем как поднять авто необходимо немного ослабить крепежные болты.

После этого полностью снимаем защиту с двигателя.

Если болты закисли, то необходимо их тщательно пролить ВДшкой и оставить на 5-7 минут, чтобы смазка как следует впиталась и разъела грязь и ржавчину. После этого болты откручиваются довольно легко.

Затем демонтируются подкрылки.

Открутить их довольно просто. Достаточно найти все саморезы, на которых держится данная деталь.

После этого нужна найти жгут проводов, который подходит к датчику скорости. Он устанавливается на передний рычаг Рено Меган 2 при помощи кронштейнов. Снять их можно при помощи плоской отвертки.

Затем ключом на 14 откручиваются болты подрамника. Чтобы в дальнейшем радиатор не мешал работе необходимо его закрепить, подвязав проволокой. Иначе он может провалиться, когда будет сниматься упор радиатора, мешающий снятию подрамника.

Выкручиваются крепежные болты подрамника. Для этого потребуется ключ на 18. Всего на конструкции 2 болта, по 1 с каждой стороны.

После этого снимаются крепежные гайки ключом на 13 с подрамника, после чего вся его передняя часть отсоединяется. Перед этим не мешает еще раз проверить надежность крепления радиатора, поскольку в случае его смещения есть большой риск повреждения пластин.

После этого ослабляются гайки и выводиться палец шаровой опоры. Если это сделать сложно и он прочно сидит в поворотном кулаке, то можно воспользоваться плоской отверткой или зубилом, чтобы вытащить его.

Откручивается гайка крепления рычага к подрамнику. Чтобы провернуть ее необходимо с другой стороны удерживать болт ключом на 18. Когда все крепления сняты можно демонтировать передний рычаг Рено Меган 2 и приступать к выпрессовке сайлентблоков. Можно сразу пометить их расположение, чтобы установить новые детали точно так же.

Чтобы упростить работу можно установить рычаги на твердую ровную поверхность и выбить старые сайленты ударами молотка. В сервисных центрах для этого используются специальные выпрессовщики. Они предпочтительнее, поскольку снижается риск повреждения рычага.

Чтобы установить в посадочное место новую деталь необходимо установить рычаг в тиски и зажать. Перед этим следует смазать ее небольшим количеством масла. Некоторые для этих целей используют мыло, которое высыхает и со временем деталь не проворачивается.

После окончания работ и сборки необходимо проехать на автомобиле на небольшой скорости и обращать внимание на посторонний шум, который может появиться под днищем. Так же следует обращать внимание не поведение авто в поворотах

https://youtube.com/watch?v=1KOy4ViEkV0

Менять самому или обращаться к услугам сервиса

Итак, неисправность на Рено Меган определили, стук изношенных резинок на ходу начал звучать отчетливо. Пришла пора определиться, как производить ремонт — своими силами, либо на СТО. Если у вас, вашего товарища, с которым вы планируете заниматься ремонтом Megane, нет соответствующего опыта, категорически не рекомендуем за это браться. Слишком много моментов, с которыми можно просто не справиться и испортить детали.

Во что обойдется ремонт на сервисе? Сразу скажем, что стоит обратить внимание на СТО, которые специализируются на «французах».В зависимости от региона, уровня мастерства специалистов цена может значительно колебаться. Вас должен «согревать» психологический аспект, что замена подрамника в сборе обойдется гораздо дороже

Вас должен «согревать» психологический аспект, что замена подрамника в сборе обойдется гораздо дороже.
