Как снять стартер уаз 31512

Как снять втягивающее реле?

Стоит отметить, что при замене втягивающего не обязательно снимать стартер, но если помимо втягивающего, вы желаете проделать обслуживание стартера, то ознакомитесь: Как снять стартер?

Для замены втягивающего реле нам понадобятся:

  • Гаечные ключи на «10» на «8».
  • Плоская отвертка.
  • Новое втягивающее.
  1. Снимаем минусовую клемму с аккумулятора ключом на «10».
  2. Находим втягивающее реле, и снимаем с него клемму красного провода.
  3. Затем ключом на «8» с задней части реле откручиваем две болта крепления тягового реле (показано на рисунке).
  4. Снимаем силовой провод втягивающего, снимаем реле.

Важно

Снимать реле нужно осторожно: проследите, чтобы сердечник остался внутри. Так же во втягивающем реле находится пружина – проследите, чтобы она не выпала

Так же во втягивающем реле находится пружина – проследите, чтобы она не выпала.

Ремонт механизма своими руками

Если механизм не работает, его нужно снять. Для этого нужен рожковый ключ на «13».


1. Процесс откручивания болтов крепления


2. Демонтаж механизма с авто


3. Новый механизм для замены

Процедура снятия состоит из следующих этапов:

  1. Сначала следует снять отрицательную клемму с аккумуляторной батареи.
  2. Затем демонтируем воздушный фильтр.
  3. Далее отсоединяем провод управления тягового реле.
  4. Теперь необходимо отсоединить питающий провод. Для этого отодвигаем защитный резиновый колпачок, под которым находится плюсовой провод.
  5. Затем откручиваем гайку, с помощью которой крепится провод питания.
  6. Отсоединяем этот провод, а также провод, находящийся рядом.
  7. Далее откручиваем ключом на «13» гайки, с помощью которых крепится стартер. Две находятся сверху, а третью можно нащупать рукой внизу.
  8. Открутив все гайки, можно снимать устройство со шпилек.

Дальнейшие действия зависят от состояния стартера. Выполняется либо его ремонт, либо замена. Для ремонта потребуется разборка устройства. Если нужна замена, покупается новая деталь. Установка производится в обратном порядке.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

  1. Винт крепления защитного колпака.
  2. Защитный колпак.
  3. Стопорное полукольцо.
  4. Гайка крепления задней крышки.
  5. Задняя крышка.
  6. Пружины щеток.
  7. Направляющие щеток (наружная часть).
  8. Щетки.
  9. Статор.
  10. Якорь.
  11. Рычаг привода.
  12. Привод.
  13. Ограничительное кольцо.
  14. Стопорное кольцо.
  15. Ось рычага привода.
  16. Винты крепления тягового реле.
  17. Передняя крышка.
  18. Пластмассовое уплотнительное кольцо крышки.
  19. Стяжные шпильки.
  20. Резиновая заглушка.
  21. Сердечник тягового реле.
  22. Возвратная пружина.
  23. Уплотнительное кольцо тягового реле.
  24. Тяговое реле.
  25. Уплотнительная шайба.
  26. Регулировочные шайбы.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

  • Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
  • Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
  • Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

  1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
  2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
  3. После этого другой провод подключают к минусовой клемме АКБ.
  4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
  5. если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
  6. если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Отсутствие щелчка втягивающего реле

Отсутствие щелчка может свидетельствовать о том, что либо на него не подается напряжение, либо же о проблемах с втягивающей обмоткой. В первую очередь проверяем проводку. Для этого визуально обследуем плюсовой провод, идущий к реле от аккумуляторной батареи, а после тонкий проводник от замка зажигания. Если есть возможность, проверьте величину напряжения вольтметром (мультиметром), присоединив его положительный щуп к тому выводу на реле, провод от которого идет на АКБ, а отрицательный к «массе». Прибор должен показывать напряжение батареи. Если этот показатель ниже, нужно искать проблему в проводке.

Если напряжение на реле поступает, попытайтесь запустить двигатель напрямую, без замка зажигания. Для этого отсоедините провод, идущий от него, и отверткой замкните контакты реле (вывод к АКБ и вывод к стартеру). Сработало? Разбирайтесь с контактной группой замка зажигания.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

  1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
  2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
  3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм, плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Видео — как проверить стартер на аккумуляторе:

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.

Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Как установить втягивающее реле?

Новое втягивающее устанавливаем с новой пружиной, но без сердечника – т.к. оно осталось в стартере.

Запустить двигатель автомобиля без использования электрического стартера очень даже возможно. Для этого потребуется либо хорошенько толкнуть машину, либо же попросить кого-то взять вас на буксир. Но, согласитесь, не всегда с вами в салоне есть пассажиры, которые бы помогли завести авто с «толкача», да и не каждый встречный водитель согласится вас таскать.

К сожалению, на автомобилях отечественного производства проблемы с запуском двигателя возникают повсеместно. В том, что касается стартера, то сам он выходит из строя достаточно редко. А вот детали, которые обеспечивают его работу, подводят часто.

В этой статье мы поговорим о том, что представляет собой втягивающее реле стартера и разберемся с его конструкцией на примере ВАЗ-2114. Кроме этого, мы рассмотрим его неполадки, а также возможные неисправности других элементов системы запуска двигателя, имеющие аналогичные признаки.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

  • для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
  • для не редукторных стартеров моделей ВАЗ 2108-21099;
  • для редукторных стартеров ВАЗ всех моделей;
  • для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

  • Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
  • БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
  • Компания “Кедр” (Челябинск, РФ);
  • Dynamo AD, Болгария;
  • “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

https://youtube.com/watch?v=Mc7g0YhT2Yc

Устройство

Конструктивно стартер КамАЗа представляет собой электрический двигатель с тяговым реле и механическим приводом. Устанавливается данный механизм на картере маховика (находится с левой стороны двигателя). Крепится он на трех болтах со шпильками.

В основе механизма лежит 4-полюсный электродвигатель с последовательным возбуждением. Также в конструкцию стартера входят следующие элементы:

  • Вал привода.
  • Якорь.
  • Задняя и передняя крышка.
  • Коллектор.
  • Щеточный узел.
  • стартера КамАЗа.
  • Обмотка возбуждения.

Все это объединено в металлический корпус. Внешне стартер КамАЗа выглядит так, как показано на фото ниже.

Корпус делается из малоуглеродистой стали. Она служит магнитопроводом, где крепятся сердечники. Корпус закрывается крышками. Задняя скрывает щеточный узел. Передняя – механизм привода. Возбуждающая обмотка разделяется на параллельные ветви, в которых используются последовательно-соединенные катушки. В качестве обмотки используется медный провод с прямоугольным сечением. Один его конец подключается к положительным щеткам, а второй – к изолированному выводу корпуса.

Все катушки пропитываются специальным лаком и дополнительно оплетаются хлопчатобумажной лентой. Витки изолируются кабельной бумагой.

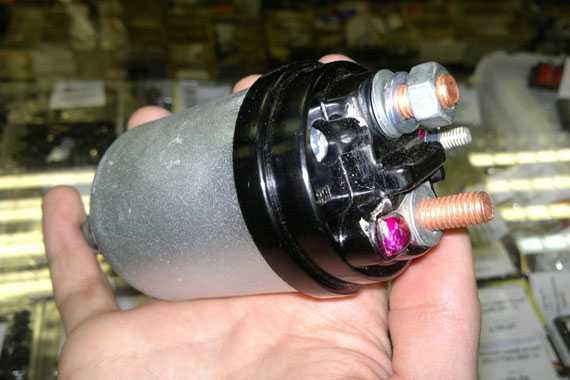

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Как напрямую замкнуть стартер автомобиля: доступные способы

В процессе эксплуатации автомобиля достаточно часто возникают проблемы со стартером. При этом даже если аккумулятор заряжен и питание на стартер «приходит» после поворота ключа в замке зажигания, устройство все равно не работает и мотор не заводится.

В подобной ситуации остается всего два способа завести двигатель:

  • запуск мотора «с толкача»;
  • попытка замкнуть стартер напрямую;

Хотя второй метод менее распространен, в ряде случаев именно такой способ является более «удобным». Главное, знать, как перемкнуть стартер правильно для запуска силового агрегата. Подробнее читайте в нашей статье.

Как замкнуть стартер

Чтобы замкнуть стартер, необходимо металлической частью подходящего инструмента соединить силовые контакты стартера. Это позволит подать напряжение на обмотку напрямую. Для этого нужен помощник, который должен повернуть ключ в замке в положение «старт».

В целом, процесс выглядит следующим образом:

  1. машина ставится на «ручник», механическую коробку переводят в нейтраль или включается режим P на «автомате»;
  2. со стартера убирают контактную пластину, после чего наконечником нужно закоротить контакты.

Чтобы понять, как замкнуть стартер отверткой, необходимо обратить внимание на следующее:

нужно замкнуть контакты силовой линии именно на втягивающем реле

выполнять все действия следует аккуратно и осторожно, не касаясь других элементов под капотом; нельзя отверткой касаться корпуса стартера и т.д. после запуска мотора отвертку нужно убрать;

При этом замыкание отверткой двух силовых контактов на втягивающем реле аналогично их замыканию изнутри якорем реле. Фактически, происходит имитация работы втягивающего для подключения электродвигателя стартера. Если зажигание включено, стартер при таком замыкании начнет работать и мотор заведется.

Если подробнее рассматривать вопрос, как подключить стартер напрямую, обратите внимание на такие моменты:

Нужно найти управляющую (вывод, похожий на лепесток). Другие контакты (один с потенциалом +12 имеет толстый провод). Еще один контакт представляет собой контакт электромотора. Замыкать нужно управляющую клемму (обычно закрыта резиновым колпачком) и контакт-лепесток (обычно закрыт пластиковым штекером).

Неисправности и ремонт стартера

КамАЗ – весьма ремонтопригодный грузовик. При возникновении неисправностей устранить поломку можно самостоятельно. Рассмотрим типичные проблемы со стартером Ст-142б:

  1. При включении зажигания устройство не срабатывает. В данном случае необходимо проверить обмотку тягового реле. Возможно, произошло короткое замыкание или обрыв цепи. В зависимости от характера поломки требуется заменить втягивающее. Также причиной поломок может послужить отсутствие контакта между щетками и коллектором. В данном случае проверяют давление щеточных пружин. Если оно составляет меньше 1,8 кгс, элемент меняют на новый.
  2. Не срабатывает тяговое реле. Необходимо проверить обмотку дополнительного реле и убедится в целостности втягивающей обмотки. Также проверяют надежность контакта в цепи и все соединения.
  3. При включении стартера появляются характерные щелчки дополнительного реле. Приводная шестерня заедает о венец маховика. Возможно, причина скрывается в неправильно настроенном моменте замыкания контактов тягового реле. Как исправить это? Зазор выставляют между шестерней и упорной шайбой. Далее, проверяют работу механизма. Если симптомы повторяются, возможно, была забита торцевая часть привода стартера или зубьев венца маховика. Устранить неисправность можно несколькими способами. Первый – восстановить зубья при помощи наплавки. Второй – заменить венец маховика либо шестерню привода. Третий способ подразумевает зачистку неровностей на зубьях.
  4. Во время работы якорь проворачивается, но не взаимодействует с маховиком. Коленчатый вал не прокручивается. В этой ситуации требуется проверить целостность зубьев маховика, а также приводной шестерни. Также производят повторную регулировку стартера.

Электрикам и разбирающимся: кнопка запуска стартёра

Вопрос для тех, кто знаком с электрикой. Справа схемка как была, как есть и как (временно) надо сделать. Предыстория: из-за старости проводки ваз 2103 на горячей машине (мотор больше 90 градусов) где-то греется проводка и не проходит ток до втягивающего реле: оно либо щёлкает при повороте ключа, но не крутит, либо вообще не щёлкает. При этом если включить зажигание, октрыть капот и взять проводок и замкнуть плюс и провод, идущий к втягивающему, стартёр крутит.

Т.к. беглый осмотр проводки показал горы изоленты и провода, меняющие свой цвет по 2-3 раза (кто делал — не знаю), то надо всё делать основательно, а таких планов пока нет.

Что было сделано: картинка БЫЛО: От клеммы акб и от проводка к втягивающему прокинут двухжильный 1 или 1.5 кв. мм провод, проведён в салон и на него посажена кнопка. Работает так: включаешь ключом зажигание, жмёшь кнопку — запуск. Кнопка взята от открывания багажника. В цепи нет реле или предохранителей. Контакты кнопки горят и кнопка иногда без ошкуривания контактов не работает.

Что сейчас: картинка СЕЙЧАС: кнопку сняли, остальное тоже самое. Теперь для запуска надо замкнуть две клеммы. Искрит, но работает.

Что будет сделано: картинка ХОЧУ СДЕЛАТЬ ТАК: через реле 4-х контактное и через предохранитель для силовой линии. Суть: покупаем реле, выдерживающее ток от АКБ. Имеющиеся провода «+» АКБ и к втягивающемуся присоединяем к силовой линии реле. Управляющую линию делаем через ту же кнопку (открывания багажника), но ток берём от: 1) Освещение салона; либо 2) Кнопка включения габаритов; либо 3) Замок зажигания. В таком случае слаботочная линия защищена предохранителем одного из трёх источников.

Вопросы: — Нужен ли дополнительный предохранитель на силовой линии (после «+» АКБ)? — Какое реле купить, чтобы выдержало ток силовой линии? — Откуда лучше брать + на кнопку? — На какие контакты реле какие провода вешать? — Как определить плюс среди двух проводов с помощью мультиметра?

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь. Как стать трастовым.

Источник

Схема, теория и практика

Посмотрим, как выглядит схема соединений любого электрического стартера. На контакт B напряжение подаётся постоянно.

Стартер и его внешние цепи

На схеме мы видим три «плюсовых» контакта и один минусовой (8), который всегда соединён с корпусом. Что надо замыкать:

  1. Перед тем, как замкнуть стартер, найдите клемму S. Часто она изготовлена в виде лепестка;
  2. Как отличить контакты B и M: на первом будет присутствовать потенциал «+12»;
  3. Замыкать надо контакт B с клеммой S. Что делается кратковременно и после включения «нейтрали»;
  4. Замыкать контактыM и B нельзя.

От теории переходим к практике. На автомобиле ВАЗ-2114 всё выглядит просто.

Клемма B здесь закрыта резиночкой, а лепесток S контачит с клеммой в пластике. Пластиковый штекер перед «замыканием» снимают.

Замыкание контакта стартера отвёрткой

  • B – Bold, «толстый» провод;
  • M – Мотор (электромотор);
  • S – Start.

Проверка и ремонт втягивающего реле стартера

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя

Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Неисправность, в которой втягивающее не при чем

Ситуация, когда стартер крутит, но не работает зацепление между зубьями шестерни бендикса и венца маховика – случается часто. Особенно – после ремонта с заменой бендикса, либо – у автомобилей с пробегом «за двести».

Изношенная шестерня бендикса

Несмотря на то, что прозвучал щелчок, сигнализирующий о том, что бендикс вышел – длины его хода не хватило на полный контакт, и мотор будет крутить муфту вхолостую. При этой неисправности слышно характерное жужжание работающего стартера, бодрое, но безрезультатное. Ни со второго, ни с десятого пуска избавиться от проблемы не удастся – нужно снимать электростартер, проверять выталкивающее усилие «тягового», состояние зубьев на бендиксе и стартерном венце маховика.

Замыкаем стартер «на французах» (частные случаи)

Доступ к стартеру всегда открыт из-под днища – надо только снять защиту картера. Пример – на фото ниже.

Из подкапотного пространства дотянуться до стартера трудно. В лучшем случае он закрыт фильтром (ВАЗ), в худшем – аккумулятором. Фильтр снять можно, а как быть с АКБ?

Место установки стартера (круг)

Всё сделано так, чтобы стартер можно было менять, ремонтировать его, но не замыкать.

Как выглядит клемма S

На автомобилях Рено клемма выглядит, как резьбовой отвод. Гайка на него накручена «белая», хотя сам он – из меди (см. фото).

Стартер Рено Логан, фаза 1

Про ВАЗ мы уже говорили – там используется штекер. Если его снять, можно видеть «лепесток».

Метод запуска с помощью отвёртки – не самый лучший. Проблема заключается в ограниченном доступе.

50 Ампер

Втягивающее реле на «Десятке» потребляет 50 Ампер. Для бюджетных моделей «Лада» ток равен 30 А, для многих иномарок – выше. Значит, ток в 40-50 Ампер пойдёт от клеммы B к клемме S. Подумайте, чем это грозит.

Чтобы снять клемму «минус», нужен рожковый ключ «на 10». Держите его при себе.

Срок службы стартера

При малейших отклонениях от работы в штатном режиме, нужно знать как снять стартер на Форд Фокус 2, особенности его замены и подбора по артикулам агрегата целиком или деталей для замены.

Снимаем стартер на Форд Фокус 2 своими руками

Общий алгоритм снятия.

Возможно, что без опыта работы с электрическими машинами, реле, электродвигателями нам и не удастся отремонтировать стартер самостоятельно, но платить мастеру за элементарную замену около 1,5 тысячи не хочется. Тем более, что работа не особо сложная и её можно выполнить, имея минимальный набор инструментов (воротки, головки, ключи, отвёртки) и смотровую яму или подъёмник, поскольку снять стартер из-под капота не получится никак. Замену проводим в таком порядке:

  1. Устанавливаем автомобиль на эстакаду или смотровую яму, открываем капот и откручиваем плюсовую клемму от аккумулятора. Плюсовую для того, чтобы не сбились настройки оборудования в зависимости от комплектации.
  2. Снимаем колодец масляного щупа. Для этого откручиваем болт фиксации трубки.
  3. Теперь аккуратно снимаем гофрированный рукав воздушного фильтра.

    Сняли корпус фильтра.

  4. Снимаем защиту двигателя.
  5. Из-под капота можно открутить два верхних болта крепления стартера, рожковый ключ на 13.

    Два болта стартера.

  6. Из-под машины и почти наощупь откручиваем гайки клемм стартера, для этого понадобятся ключи на 8 и на 12.

    Болты.

  7. Для упрощения процедуры демонтажа можно снять масляный фильтр, из него может вылиться около 100-150 грамм масла, зато стартер будет проще вынимать из картера сцепления.
  8. Вынимаем стартер и делаем его диагностику или выполняем полную замену.

    Готова. Стартер сняли! Ура!

Установка стартера проводится в обратном порядке.

Это интересно: Где находится топливный фильтр форд фокус 2 рестайлинг: что необходимо знать

Подключаем реле к стартеру

Итак, первым делом необходимо убедиться, есть ли у вас инструменты: АКБ, щуп и элемент системы запуска двигателя. Система запуска мотора состоит и функционирует благодаря следующим составляющим: АКБ, стартер, реле, провода, выключатели зажигания и система блокировки запуска.

Теперь давайте разберемся, что происходит, когда вы заводите машину. Когда вы поворачиваете ключ в замке зажигания, напряжение от АКБ проходит через стартер, потом происходит смещение реле, шестерня привода соединяется с маховиком, контакты замыкаются, и двигатель заводится.

Для того чтобы вы смогли отрегулировать систему, необходимо отключить провода обмотки напряжения от реле (вывод обозначен как «М»). Потом отключите АКБ (ту, что рассчитана на 12В), подсоедините ее с выводом «М» и «S» (такое обозначение вы также увидите на выводах). После проделанных вами действий произойдет смещение шестерни привода. Чтобы подсоединить реле к стартеру, нужно щупом сделать осмотр зазора между шестерней и упором. Если есть необходимость, можете сделать регулировку прокладки между реле и приводом, сняв или соответствующим образом установив её.

Выводы

Ещё раз посмотрим на схему 1. Если ключ не переведён к метке Start, клемма S «висит в воздухе». Это выполнено для любых авто, пусть даже в схеме есть добавочное реле. И значит, отключать штатный провод от клеммы S будет не обязательно… А в случае с ВАЗом отключение проводят затем, чтобы получить доступ к клемме.

Сняли фильтр, отключили штекер, пробуем замкнуть…

Если фильтр двигателя снять нельзя или доступ перекрыт аккумулятором, делаем иначе – используем только заводную ручку.

Напряжение «12 Вольт» не опасно, но результатом ошибок могут стать сгоревшие предохранители. Успехов.

Источник

Что в итоге

Как видно, если мотор не заводится, стартер может быть основной причиной данной проблемы. При этом часто виновником является именно втягивающее реле стартера или проблемы с контактами, проводкой и т.д.

В любом случае, необходимо знать, как завести стартер напрямую от аккумулятора или путем замыкание контактов в том случае, если система пуска двигателя дала сбой. Однако следует понимать, что подключение стартера напрямую является крайней мерой и применяется только в экстренных случаях.

Напоследок отметим, что знание того, как замкнуть стартер отверткой, чтобы завести двигатель, все равно не решает проблему. Прежде всего, данный метод может оказаться не эффективным во многих случаях

По этой причине важно точно определить характер неисправности, а уже затем принимать решение о том, каким методом заводить силовой агрегат

Источник

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
