Замена левого внутреннего пыльника шруса рено логан видео. замена пыльников шруса на рено логан

Устройство приводов колес Логан

На автомобиль Рено Логан устанавливаются два карданных вала: правый и левый, на концах каждого из них имеются наружный и внутренний ШРУСы (их еще называют «гранаты»). Внешние петли одинаковой конструкции, внутренние петли разные:

левая три шпильки расположена непосредственно на коробке передач;
шары правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый карданный вал значительно длиннее левого, имеет резино-металлический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Пыльники установлены между осями и шарнирами равных угловых скоростей, они препятствуют попаданию грязи, пыли и влаги в шарнирные соединения, для герметичности к каждой стороне пыльника крепятся хомуты.

Последствия несвоевременной замены шруса

Некоторые совершают ошибку, продолжая ездить и игнорировать характерный хруст со стороны привода. У кого-то нет денег на новую запчасть или же не хватает времени проверить, в чем же дело, и провести замену шруса

Но если долго не обращать внимание на то, что с приводом непорядок, то можно не только попасть в аварию и подвергнуть свою жизнь риску, но и оплатить потом дорогостоящий ремонт своего авто, так как поломка приведет к выходу из строя многих запчастей автомобиля

Последствия поломки шруса:

Занос на скользкой дороге. Шрус отвечает за передачу крутящего момента на колесо. Его неисправность приведет к тому, что колеса будут вращаться с различной скоростью. Следовательно, управлять автомобилем станет сложнее. Особенно опасна поломка шруса в зимнее время или в дождь.
Шрус может расколоться, что приведет к отвалу привода или выпадению шариков. Автомобиль будет не на ходу, и завезти его на СТО можно будет только с помощью буксира. Опять же, лишние траты.
Может вырвать шаровую. А это означает поломку стойки и частичное гнутье кузова.
Может выскочить палец из шаровых, и колесо отвалится.

Ходовая часть – ключевая в автомобиле. И шрус – одна из важнейших деталей в ней. От того, все ли в порядке, зависит жизнь водителя и пассажиров. Отвал колеса, занос на дороге, авария – вот последствия того, что будет, если вовремя не проконтролировать состояние шруса: не чистить его, не смазывать детали, не делать замену.

ШРУС наружный Рено Логан

«Граната» внешняя представляет собой корпус со шлицами, на конце шлицов имеется резьба. Рено Логан замена сальника левого и правого привода. Шлицевое соединение не дает проворачиваться ШРУСу в колесной ступице, потому ступица крутится совместно с шарниром. На резьбу накручивается гайка, она агрессивно фиксирует «гранату» в ступице. В корпус «гранаты» устанавливается обойма (сепаратор), в прорезях которой располагается 6 шариков (подшипников), внутренняя полость обоймы набивается консистентной смазкой, специально созданной для колесных шарниров.

В процессе использования все детали внешней «гранаты» изнашиваются, поломки также появляются вследствие ударов. Правильная замена ремня генератора на автомобиле Рено Сценик. Общая информация, список необходимых инструментов, правильная. Износиться может как сама обойма, так и внутренняя полость корпуса, в итоге износа в соединении возникает свободный ход. На снятом приводном вале свободный ход найти просто – нужно одной рукою взяться за вал, а другой – за внешную «гранату» и попробовать крутить одну деталь относительно другой. Можно ли справиться с ремонтом Рено Логан Замена привода Приходится обращаться на. Если есть свободный ход, он ощутим руками.

У внешнего ШРУСа также могут иметься и другие неисправности:

расколоться (треснуть) сепаратор;
от недочета смазки заржаветь либо покрыться грязюкой шарики. Если смазки будет недостаточно, лимонка выйдет из строя, «сгорит».

Основными признаками неисправной внешней «гранаты» является появления щелчков во время движения автомобиля при повороте руля, если машина едет прямо, недостаток не находится.

Что влияет на цену ремонта ходовой части Рено Логан

Многих потенциальных клиентов отпугивают якобы высокие цены на СТО. Так ли это? Попробуем разобраться в этом вопросе на примере нашего автосервиса. Большинство автовладельцев не знают о системе ценообразования СТО. При удалении этого пробела знаний отношение к выполнению работ на автосервисе у основной массы автолюбителей меняется в пользу СТО.

Наш автосервис формирует цены на ремонт по принципу прозрачности. Иначе и быть не может – клиент должен видеть, за что он платит. При ценообразовании мы используем следующие составляющие:

Объем выполненных работ;
Марка машины;
Категория заказа;
Участие клиента в обеспечении запчастями для ремонта.

Перед тем как взять заказ в работу, механик-приемщик обсуждает с владельцем машины все вопросы, связанные с ремонтом. После диагностики до сведения клиента доводится перечень операций, которые необходимо провести на его авто. Одновременно уточняется способ обеспечения ремонта запчастями. Если их поставляет клиент, восстановление обойдется дешевле, но в этом случае наши мастера не ручаются за качество деталей. Цена планового ремонта ниже, чем срочного.

Наличие скидок и постоянно проводимые акции существенно снижают общую стоимость ремонта.

Устройство приводов колес Логан

На автомобиле Renault Logan установлено два приводных вала – правый и левый, на концах каждого из них имеются наружные и внутренние ШРУСы (еще их называют «гранатами»). Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются:

левый трехшиповик находится непосредственно в картере коробки передач;
шарики правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты.

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Замена наружногопыльника

На автомобилях до 2021года выпуска наружный пыльник левого привода можно поменять только тогда, когдаснят внутренний. Замена пыльника несложная. Нужно перекусить хомуты, стянутьпыльник. Далее отмыть все, заложить свежую смазку, одеть пыльник изафиксировать.

На автомобилях после2021 года выпуска, наружный пыльник можно поменять даже на автомобиле. ШРУСфиксируется стопорным кольцом как на ВАЗ 2108-09.

Как правило, наавтомобилях до 2021 года рвется наружный пыльник, когда привод уже достаточносильно изношен. Экономически не имеет смысла менять целый внутренний пыльник,чтобы заменить наружный.

Когда нужно осуществлять замену?

Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:

Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
Во время езды автомобиль постоянно тянет в одну из сторон.
Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.
На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.

Замена пыльника(сальника) шруса левого внутреннего +ступичный подшипник, колодки и рукоятка КПП

Итак, по порядку, ездил в сервис rg-service.ru, на замену ступичного подшипника левого, начал гудеть, попутно решено заменить так называемый пыльник полуоси(пыльник(сальник) шруса левый внутренний), меняли мне его еще по гарантии на 45 тыс., но поменяли криво, начал потеть. Доездил я так до 128 тыс., кроме небольшого потения, проблем не было, зайду вперед, скажу что он еще бы столько же отходил скорей всего. Но так как я закупил данный пыльник, старого образца, +масло в коробку, решил менять.

Полный размерКаталожный номер 8200017057, является пыльником старого образца.

№1 С подшипником никаких проблем не возникло, брал оригинал, все четко. А вот пыльник оказался либо оочень крутой подделкой, либо брак с завода, мастер предупредил что на привод, новый сальник очень легко сел, лучше последить за ним. Что я и сделал. За работу отдал 2500(замена ступичного и сальника), масло решили пока не менять, мало ли потечет(и не зря как оказалось).

Печаль пришла буквально на следующий день, сальник потек, в прямом смысле слова. Закидало маслом все вокруг пыльника. А мне к брату ехать в Чехов 50 км. Решил ехать к Чеховскому официальному сервису(как потом выяснил они переехали в Серпухов). Чтобы ставили оригинал, нового образца и с гарантией.

Полный размерВот номер оригинала, нового образца.

За работу +запчасти отдал 3500, масло мое(реношный оригинал), залили бесплатно. 3 дня вроде не течет и не потеет(правда плохо от масла почистили, и остались старые пятна). Надеюсь эпопея с пыльником исчерпана, но пока слежу, мало ли что, есть гарантия.

№2 Опять о колодках, короче свист достал, я не выдержал, и купил еще одни колодки, взял на пробу Бош, скажу сразу зря, скрипеть стало еще хуже, раза в 3. И вернул обратно я TRW GDB 807, попутно все еще раз прочистив, и смазав МС-1600. На колодках сделал скосы по краям, как на многих колодках, чтобы прилегание к диску было более плавное и равномерное. Конечно при разогреве диска в пробках посвистывает, буду надеяться что притрутся. А проблема скорей всего в дисках TRW, либо еще притираются, либо паленка. Хотя сомневаюсь что палево.

Полный размервроде не подделка, хотя в комплекте противоскрипных пластин не оказалось.

Полный размер2 пакетика взял, кто-то ругает, кто-то хвалит, посмотрим как себя покажет.

№3 Поменял ручку КПП и немного чехол укоротил, чтобы не гнуло при переключениях, а то при трении между собой поскрипывает. Брал чуть другой номер, от Весты, отличается тем что набалдашник хромированный.

Полный размерВот номерок, за 600 рублей приобрел, кожа.

Полный размерВот что с моим стало.

Полный размерС этой стороны почти как новый, но руке не удобно цепляться за протертую кожу.

Как выглядит в машине чуть позже сфоткаю, сразу скажу что замена прошла отлично, стало как родное.

На сегодня пока-что все, ездит радует, в сервисе сказали что пробег не соответствует состоянию, поинтересовались, может я счетчик накручиваю, типа для отчетности, объяснил что много езжу, просто слежу за машиной.

Проверка шаровых опор

Проверить
шаровую опору на Рено Логан можно как на авторемонтной станции, так и в
условиях гаража. Диагностическое стендовое оборудование не всегда достоверно
определяет состояние опоры, поэтому по отношению к узлу рекомендуется применять
тактильную диагностику. Есть простые, но действенные способы:

Неисправная шаровая на Рено
Логан будет стучать, поэтому дефект можно выявить на слух. В процедуре
должны участвовать как минимум 2 человека. Один из них будет раскачивать
машину, а второй — внимательно слушать.
Один из проводящих
диагностику жмет тормоз до упора. Другой раскачивает колесо, взявшись за
его верх и низ. Если будет обнаружен люфт, это станет свидетельством
появления зазора в ШО. Узел необходимо заменить.
Одному проверяющему нужно
приложить ладонь одновременно к корпусу и пальцу. Его напарнику в это
время необходимо слегка покачивать колесо. При обнаружении люфта опору стоит
поменять.
Последний способ
предполагает визуальный осмотр ШО. Машину нужно приподнять домкратом или
вывесить на подъемнике. Если резиновый чехол окажется поврежденным,
шаровую нужно менять.

Также
передняя подвеска Logan осматривается в местах крепления рычагов. Надо
смотреть на состояние резинометаллических шарниров и втулок.

Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1

— Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

— Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

— Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

— Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

— Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

— Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

— Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Еще статьи по ремонту автомобиля Рено Логан 1

Детали и расходники:

Далее нам необходимо снять шаровую опору, после чего можно отводить поворотный кулак в сторону, одновременно выталкивая из ступицы наружный ШРУС. Как только наружная часть привода освобождена, нам необходимо вытащить гранату из коробки.

Для этого головкой на 13 отворачиваем три болта крепления держателя чехла внутреннего шарнира к картеру коробки передач. И легко вынимаем более короткий левый привод.

Снятие и установка левого привода Рено Логан, Сандеро, Ларгус

Отсоединив опору, сместить ступицу в сторону. Откручиваются болты, крепящие внутренний пыльник. ШРУС и привод демонтировать. Используя съемник, извлечь обойму ШРУСа, расположенную внутри.

Ослабить хомут на пыльнике и его снять. Рядом с ним удастся увидеть сальник и подшипник — их тоже снимать.

Демонтировать хомуты с наружного пыльника и разрезать его. Остается только натянуть на вал новый защитный элемент. Сборка осуществляется в обратной последовательности.

Теперь все точно знают, как поменять пыльник шарнира равных угловых скоростей. Извлеките внутренний шарнир из пазов шестерни полуоси, а затем демонтируйте привод переднего левого колеса. При извлечении шарнира из шестерни полуоси необходимо проверить плотность закрепления роликов в цапфах трехшиповой шарнирной ступицы. Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью.

Соблюдайте осторожность и при монтаже привода. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности

Дальше начнётся самое интересное. Колёсную ступицу надо стянуть со шлицевого вала.

Пыльник можно сразу разрезать. Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.

Процесс замены

Разъединить его с осью по-другому не получится. Не забудьте и о стопорном кольце — лучше, если оно будет новым.

Стопор расходится внутри гранаты, разжимаясь, как пружина, когда мы слышим щелчок металлического кольца. Полезное видео мастеров РемонтРено: Опытные мастера Ремонт Рено отметили по поводу запчасти важную вещь, про которую, не все знают и я тоже не знал.

Ситуация такая, на валу привода 28 шлицов, а на валу наружной гранаты, если 8 клапанный мотор то 21 шлицов, а у клапанного 23 шлица. Ну так вот в чем дело, что наружные гранаты с валом 21 шлицов и приводным валом 28 шлицов редко встречаются и поставляются на рынок.

А вот, если у вас на авто 28 шлицов имеет вал привода и 23 шлица вал гранаты, то такой наружный шрус можно найти в свободной продаже.

Ремонт своими руками. замена наружного пыльника шруса на renault/dacia logan 1.4

Павел

18.11.2021,

На автомобилях Renault и Dacia Logan, с двигателем 1.4 (75 л.с.), очень необычное устройство шарниров равных угловых скоростей. Позднее вы поймёте, о чём именно идёт речь. Итак, вы столкнулись с такой проблемой, когда порвался пыльник наружной гранаты ШРУСа.

Это ещё не страшно, так как можно попросту поменять пыльник и заполнить шарнир свежей смазкой. А вот настоящей проблемой будет порвать внутренний пыльник, так как из-за этого с коробки передач вытечет всё масло, и вы это в дороге ну никак не заметите.

Получается внутренний пыльник ШРУСа, имеет металлическую юбку, которая крепится к коробке тремя болтами, а другая сторона пыльника с малым диаметром вращается на подшипнике, который напрессован на сам вал ШРУСа. И чтобы поменять внешний или внутренний пыльник, в любом случае придётся сливать с коробки масло, полностью выдёргивать весь ШРУС и осуществлять замену в тесах, так как внешняя граната выполнена в сборе с валом, и сбить её на месте не получится.

Удобнее всего работать на яме, но в крайнем случае можно обойтись и без неё. Поднимаем на домкрате автомобиль, снимаем при наличии защиту и срываем с места ступичную гайку. Открутив сливную пробку коробки передач, сливаете масло в чистую тару. Предупреждаю сразу, что сливная пробка идёт под четырёхгранный квадрат, и он может найтись не у каждого. Это либо покупать, либо выпиливать самому. Если нет такой возможности, можно будет слить масло, выдернув ШРУС. Я об этом ещё упомяну. Пока стекает масло с коробки, снимаем колесо и накидной головкой с ключом на 15 откручиваем гайку хомута крепления шаровой опоры. После того, как достали болт, попробуйте уперевшись монтировкой или ломом в рычаг, опустить его вниз так, чтобы из хомута цапфы полностью вышел палец шаровой.Если палец сидит крепко, в разрез хомута можно наставить зубило и простучать через него молотком. Таким образом, вы ослабите «хватку» хомута и пальцу шаровой будет выйти из него проще. Пробуйте снова опустить рычаг при помощи лома достать шаровую.

Теперь до конца откручиваете ступичную гайку и через наставку, аккуратно постучите в торец вала ШРУСа, чтобы он немного вышел из зацеплений ступицы. Достаточно, чтобы он хотя бы стронулся с места. Вообще этого делать не обязательно, шлицы гранаты должны от руки выйти из зацепления со ступицей, но так как в большинстве случаев шлицы прикипают, без простукиваний молотком не обойтись.

Теперь возвращаемся к проблеме слива масла с коробки. Если не удалось найти нужный ключ, откручиваете три болта крепления металлической юбки внутреннего пыльника к коробке, подставив под низ тару. Масло может побежать сразу после откручивания, либо когда вы после откручивания начнёте понемногу доставать вал из коробки. Когда начало бежать масло, подождите, пока оно сольётся, и понемногу вытаскивайте вал. Если же вы слили масло через пробку, то просто откручиваете болты юбки пыльника и смело выдёргивайте вал ШРУСа.Начинаете разборку с внутренней гранаты. Зажимаете вал в теса внутренней гаранатой вверх, и при помощи съёмника стопорных колец, снимаете стопорное кольцо, которое удерживает тришип на валу. Затем аккуратно постукивая покругу за сам сепаратор тришипа, спрессовуете его с вала и убираете в сторону. Отстёгиваете маленький хомут внутреннего пыльника и стягиваете его с подшипника вала.

Перед вами спец-подшипник, состоящий из подшипника, сальника и маслоотражателя. Если вам нужно заменить внутренний пыльник, то в этом случае надеваете новый на подшипник, напрессовуете тришип, одеваете стопор, одеваете на пыльник хомут и можно всё устанавливать на машину.

В случае, когда нужно поменять внешний пыльник, то придётся спрессовывать подшипник. Сначала аккуратно через наставку, сбиваете молотком маслоотражатель, сальник и только затем сам подшипник

Тонкость работы состоит в том, что очень важно не погнуть ни один из элементов подшипника. Проверьте его на работоспособность, если он сухой и гудит, то советую вам его поменять, иначе придётся заново делать столько работы

Отсутствие подшипника вала даст возможность снять с вала пластиковую шайбу, которая будет мешать при снятии старого и надевании нового пыльника внешней гранаты.На этом всё. Сборку осуществляете в обратном порядке, и не забудьте почистить шарниры от грязи, наложить свежей смазки и залить масло в коробку передач. Желаю удачи!

ОБРАТНАЯ СБОРКА

Установите на вал трипоид, в этом вам поможет молоток и деревянная опора. Потом установите весь привод ШРУСа на место, закрепив внутренний пыльник тремя болтами к КПП. Ступицу оденьте на место, закрепите рулевую тягу на ступице. Все гайки закрутите, но не затягивайте. Наконец. Установите защиту картера на место и залейте масло в трансмиссию.

Важно!Затягивайте гайки только после того, как опустите машину на землю.

Заканчиваем тем, что одеваем колеса, закручиваем гайки и ставим машину.

Совет!После окончания работы необходимо «раскачать» машину. Система подвески встанет на свои места.

ПОЧЕМУ НЕЛЬЗЯ ЗАТЯГИВАТЬ ЭЛЕМЕНТЫ ПОДВЕСКИ НА ПОДНЯТОЙ МАШИНЕ

Главная причина в том, что рабочее положение подвески «Рено-Логан» примет, когда машина стоит на ровной поверхности в нагруженном состоянии. В воздухе элементы подвески находятся не под рабочими углами друг относительно друга. В таком случае в момент, когда машина примет «рабочее» положение и поедет, узлы подвески начнут испытывать дополнительную нагрузку.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

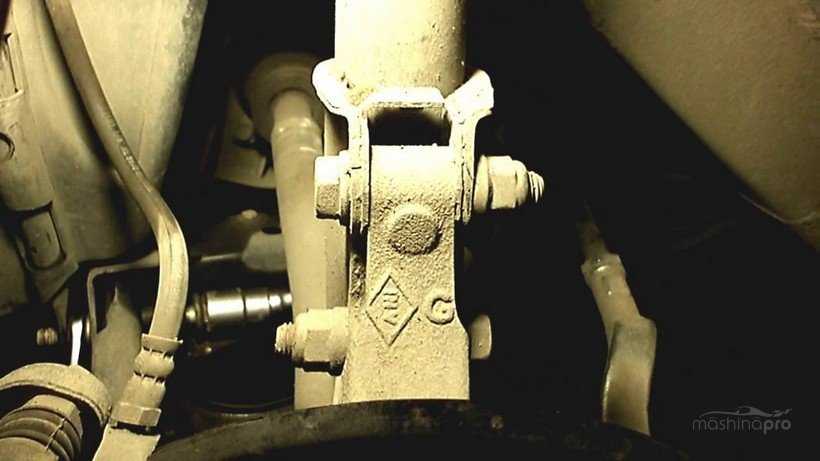

снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.
