Замена пыльника внешнего шруса: подробное руководство

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего шруса

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Обязательно почитайте

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

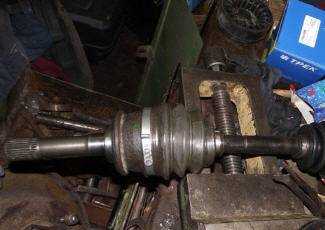

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

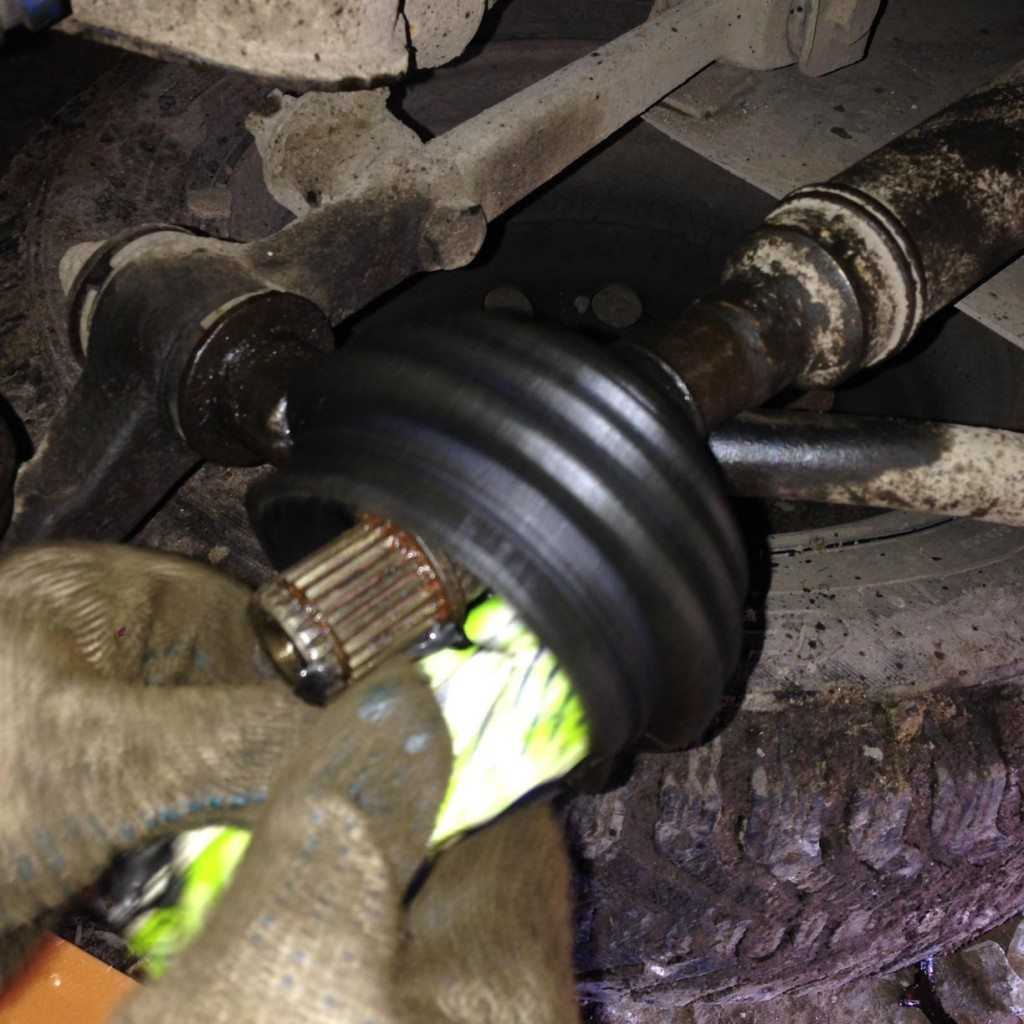

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.

Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Признаки выхода из строя наружней гранаты (шруса)

Тут есть два варианта:

• признаки того, что у Вас уже сломалась граната,
• признаки того, что граната скоро выйдет сломается.

Это интересно: Регулировка дверей на Лада Гранта — что делать, если не открывается передняя дверь снаружи: ремонт своими руками

Как понять, что скоро сломается граната

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки. Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое подёргивание руля.

Как понять, что сломался внешний шрус

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал!!! Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Замена шруса ВАЗ 21144, 2115, 2109, 2108.

Здравствуйте. Эта статья посвящена теме замены внешнего шруса (простым языком граната) автомобиля ВАЗ 2109, 2114, 2115. В конце статьи есть подробное видео замены. Шрус расшифровывается как шарнир равных угловых скоростей. Перед тем, как менять внешнюю гранату, необходимо убедится, что неисправна именно эта деталь. Как это понять, речь пойдёт далее.

Признаки выхода из строя наружней гранаты (шруса).

Тут есть два варианта:

• признаки того, что у Вас уже сломалась граната,
• признаки того, что граната скоро выйдет сломается.

Как понять, что скоро сломается граната.

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки. Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое подёргивание руля.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал. Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Как снять шруз ваз

Определившись, что у Вас сломалась именно внешняя граната, начинаем её снятие.

Как открутить ступичную гайку на ВАЗ?

В первую очередь откручиваем ступичную гайку. Для этого берём головку на 30 и рычаг, чем больше — тем лучше. Подкладываем кирпичи под колёса, что бы машина не каталась (просто поставить на передачу не вариант, колесо будет прокручиваться) и начинаем откручивать ступичную гайку.

В этом деле, чем Вы больше весите тем лучше, так как мне очень часто не хватало своего веса и рычага примерно в полтора метра. Выходил из ситуации следующим образом: полностью вставал на рычаг, как можно ближе к краю, тем самым давая максимальную натяжку на гайку, и бил молотком по рычагу. Обычно такой метод мне помогал откручивать даже самые закисшие ступичные гайки.

Еще один нюанс, если внешние стенки головки соприкасаются со стенками ступицы, лучше смазать головку отработкой или литолом, на крайний случай силиконовой смазкой. Благодаря такой хитрости головку не будет закусывать в ступице.

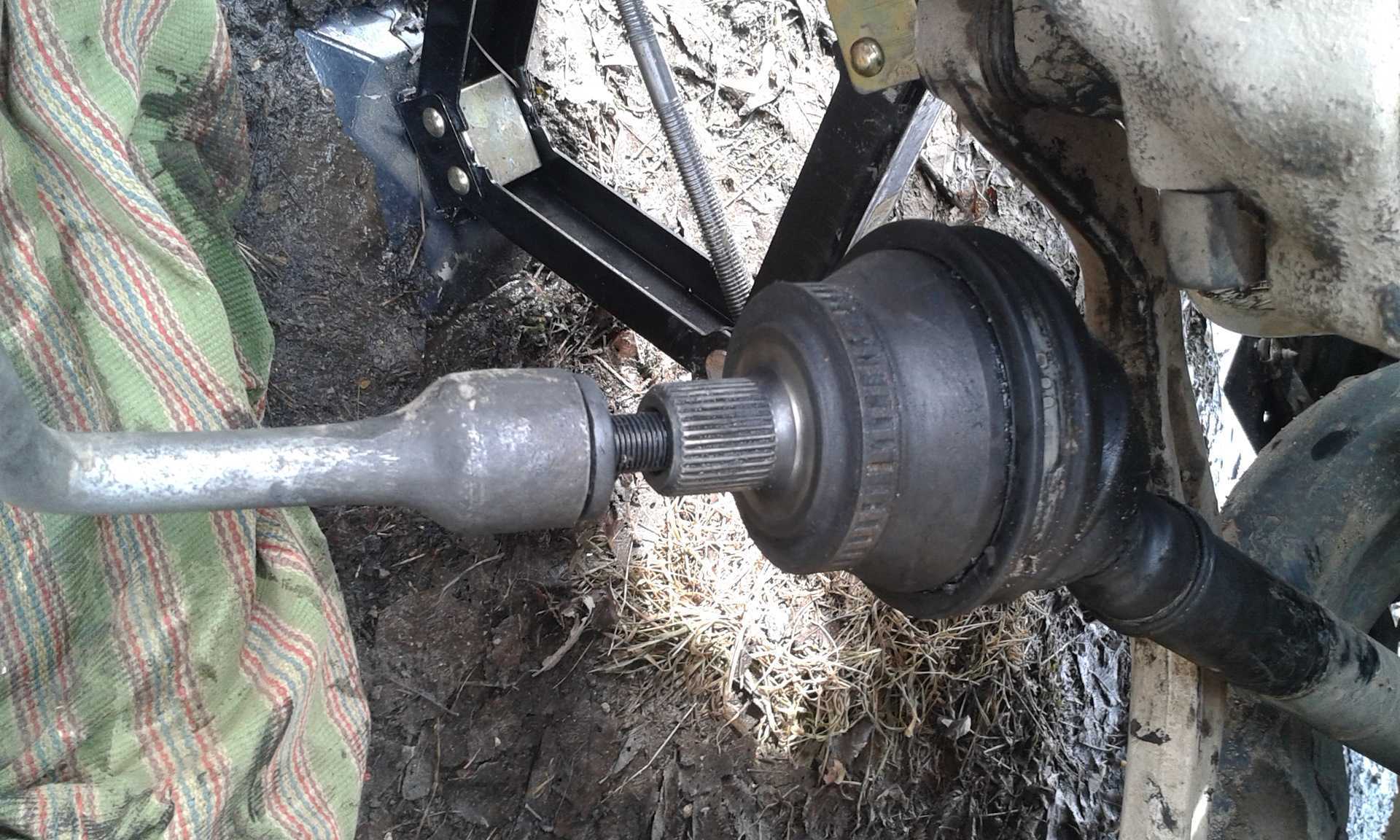

Как снять гранату?

Ступичная гайка откручена, теперь снимаем колесо, откручиваем два болта на которых держится шаровая, разъединяем рычаг подвески и ступицу, отводим её вбок от машины при этом, легонько постукивая по гранате, выводим её из ступицы. На этом месте возможны два варианта:

1. Граната уже сломана.
2. Замена гранаты в связи с ее хрустом.

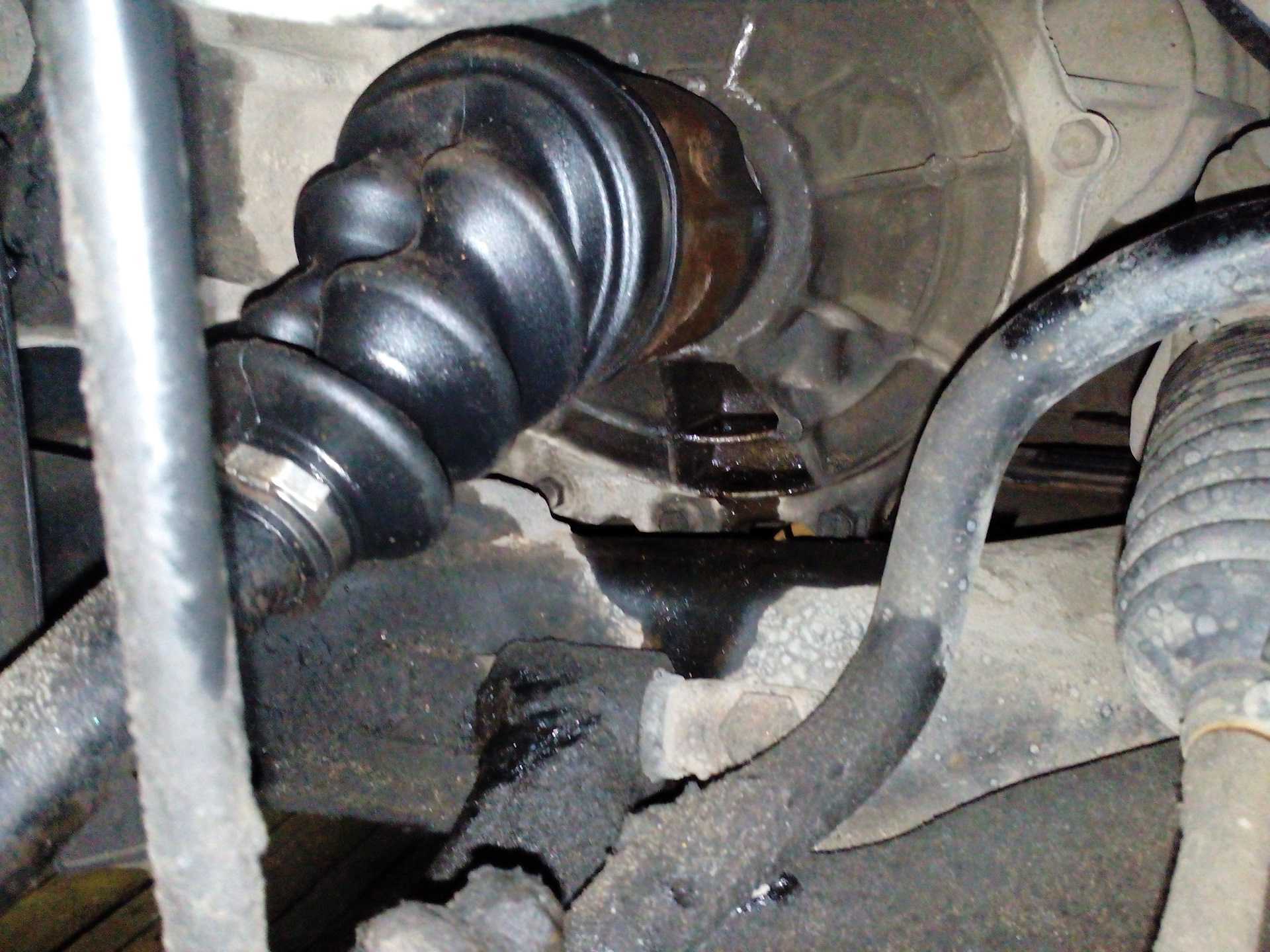

Как осмотреть чехол

Это можно сделать, не снимая колеса: достаточно повернуть его до упора в любую сторону и для лучшей видимости посветить фонариком на деталь. Также ощупайте ее руками: разрывы почувствуются сразу. Лучший вариант осмотра – снятие колеса (например, когда вы ремонтируете камеру, покрышку в шиномонтаже или делаете сезонную смену шин). Тут все будет заметнее. Еще наверняка по тем или иным причинам вам приходится ставить автомобиль на смотровую яму: например, при замене масла, регулировке ручного тормоза и т. д. Здесь также воспользуйтесь случаем и осмотрите чехлы ШРУСов: это можно сделать более тщательно, чем в предыдущих случаях.

Советы профессионалов

Не стоит дожидаться хруста, который образуется во время резкого вдавливания педали газа или на поворотах. Замену пыльника необходимо производить сразу после обнаружения на нем трещин и разрывов. Если игнорировать подобные проблемы, в скором времени может возникнуть разгерметизация гранаты и его загрязнение.

Основным признаком наличия на защитном чехле механических повреждений являются характерные жирные следы смазки, которые могут разлетаться во всевозможные стороны.

Если появилось настораживающее потрескивание, вполне возможно, что потребуется замена не только пыльника, а и всей гранаты. А этот процесс, как вы сами видите, довольно затруднительный.

Помимо этого стоит отметить, что во время таких ремонтных работ затрагивается очень много смежных устройств и механизмов. По этому, если у вас есть некоторые сомнения в собственной компетентности, желательно перестраховаться и обратиться в мастерскую.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

• во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
• во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
• осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
• в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

• снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
• откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Особенности сальников клапанов ВАЗ-2114 (8 клапанов)

Сальники клапанов, они же маслосъемные колпачки, расположены сразу на клапане головки блока цилиндра (ГБЦ), в двигателе ВАЗ-2114 таких клапанов 8. Эта деталь выполняет функцию уплотнения в том месте, где прилегают клапаны газораспределительного механизма к направляющим втулкам. Благодаря маслосъемным колпачкам излишнее масло не попадает в камеру сгорания автомобильного двигателя. С их помощью масло расходуется экономнее.

Быстрый износ маслосъемных колпачков связан с большой нагрузкой, которая на них приходится:

• на холостом ходу коленвал делает 700-800 оборотов в минуту;
• при движении коленвал делает до 4500 оборотов в минуту;
• клапаны проходят диапазон от 150 тактов в минуту до 1200 тактов в минуту;
• влияет агрессивная химическая среда – излишки масла и выхлопные газы.

Способы проверки внутреннего ШРУСа

«Граната» — простой шарнир, состоящий из 2 полуосей. На него воздействуют несколько сил:

• при движении крутящий момент передаёт коробка (передний привод);
• при поворотах — рулевое управление;
• при прохождении бездорожья — кочки, неровности.

В механизме постоянно присутствует трение, постепенно разрушающее детали. Малейшее попадание пыли внутрь быстро выводит «гранату» из строя. Механизмы вырабатываются, увеличивается зазор между поверхностями, становятся различимы посторонние треск и шумы. Первым сигналом того, что «граната» сломалась, является сильный хруст во время резкого ускорения автомобиля или при переезде через препятствия. Ещё хуже, если шум слышен даже при обычном, прямолинейном движении — тут уже шарнир надо менять срочно.

Ремонт или замена?

Одновременная проверка гофрированной защиты (кожуха) и шарнира проводится на домкрате:

• машина устанавливается ровно;
• вывешивается одно из колёс — обязательно поставить противооткатный упор;
• тщательно осматривается пыльник.

Если резина целая, вокруг нет следов масла — ШРУС в порядке. Если резина порвана, нужно поменять чехол, чтобы внутрь механизмов не попала грязь. Однако сразу приступать к замене кожуха не стоит — нужно продолжить проверку:

• задействовать стояночный тормоз (на селекторе должна стоять нейтральная передача);
• завести мотор;
• выжать сцепление, включить 1-ю скорость;
• медленно отпустить муфту, нажимая другой ногой на тормоз, чтобы нагрузить шарнир.

Если одна из внутренних «гранат» повреждена, послышится характерный стук. В этом случае нужно провести замену ШРУСа. С другой стороны, если механизмы не повреждены, а порван только кожух, достаточно ремонта.

Зажимной крепеж

Часть автомобилей европейского производства переведено на использование зажимных хомутов, так как они сочетают в себе надежность и простоту. Для их установки используются специальные клещи для хомутов ШРУСа.

Выполнение размещения хомута на ШРУС происходит в следующем порядке:

1. Подбирается необходимый диаметр;
2. Хомут располагается на пыльнике. Устанавливать его следует без перекосов;
3. Для осуществления обжима используются щипцы для хомутов. В случае их отсутствия можно воспользоваться клещами подходящего размера;
4. По завершению работ следует проверить надежность фиксации хомута.

Главным преимуществом зажимного крепежа является отсутствие необходимости покупки дорогостоящего специального инструмента. Выполнение работы обычными клещами обеспечит высокую надежность и продолжительную службу.

Поменять ШРУС и пыльник на ВАЗ-2109 — что для этого нужно и как проводится замена

Здравствуйте, уважаемые автолюбители! Приветствуем всех автолюбителей, счастливых обладателей ВАЗовской «девятки»! С началом выпуска ВАЗом автомашин восьмой и девятой серии, на отечественном рынке легковых автомобилей произошла смена приоритетов.

У заднеприводной «классики» появились достойные конкуренты, шансы которых на получение более высоких позициях в рейтингах продаж увеличивались с каждым днём.

Более современный дизайн, экономичный и динамичный мотор и, конечно, передний привод, стали теми отличительными чертами, которые позволили новым моделям стать объектом мечтаний тысяч автолюбителей.

Новая машина потребовала от мастеров автосервисов и их владельцев получения знаний и совершенно новых навыков в ремонте узлов, которые на прежних моделях не встречались. Одна из самых загадочных деталей, которая часто заводила водителей «классики» в тупик – это ШРУС ВАЗ 2109.

ШРУС 2109 – основа переднего привода

«Девятка» благодаря тому, что ведущими стали передние колёса, получила отличную маневренность и заметно уменьшила расход топлива. За всё хорошее рано или поздно приходится платить.

Возможность передним колёсам быть ведущими подарило специальное устройство – ШРУС 2109. Шарнир равных угловых скоростей – именно так расшифровывается загадочный набор букв.

Внутренние ШРУСы ВАЗ 2109 передают вращение от КПП к осям, на противоположных концах которых установлены ШРУСЫ наружные. Именно они вращают колесо и позволяют ему поворачивать.

Значение ШРУСов нельзя недооценивать

В этой связи важно постоянно заботиться об их состоянии

Постоянная эксплуатация автомобиля требует, в отношении ШРУС, выполнения несколько простых правил, а именно:

• периодически проводить осмотр состояния пыльников ШРУС и внутренней смазки;
• незамедлительно производить замену пыльника ШРУСа ВАЗ 2109 при его повреждении;
• при появлении таких признаков как удары или «хруст» ШРУСа, незамедлительно должна быть проведена замена ШРУСа на ВАЗ 2109.

Что необходимо для самостоятельной замены ШРУСа на ВАЗ 2109?

Для того, чтобы ремонтные работы прошли без проблем, необходимо как следует подготовиться. Сразу следует заметить, что это только на первый взгляд замена пыльника ШРУСа ВАЗ 2109 или самого шарнира (как внешнего, так и внутреннего), кажется сложным мероприятием.

Проведя процедуру замены ШРУСа или пыльника один раз, любой автолюбитель сможет повторить всё, что называется, с закрытыми глазами.

Подготовка к ремонту ШРУСа включает в себя такие этапы:

• приобретение нового ШРУСа, пыльника, смазки, хомутов и других аксессуаров, которые, как правило, входят в один ремкомплект;
• автомобиль устанавливается на эстакаду или смотровую яму, но кроме этого следует подготовить домкрат и «козлы» для безопасности проводимых ремонтных работ;
• под рукой должен быть комплект стандартных инструментов, в том числе: торцовые ключи с удлиненными рукоятками или насадками, молоток, латунные или деревянные проставки.

Начинать необходимо с постановки авто на стояночный тормоз и фиксации задних колёс с помощью упоров. После того, как будут ослаблены гайки ступицы и болты колёсного диска, переднюю часть автомобиля приподнимают и устанавливают на «козелки», чтобы колёса находились в подвешенном состоянии.

Колесо необходимо снять, а также раскрутить гайку ступицы, извлечь стопорную шайбу. Заканчивается подготовка отвинчиванием двух болтов крепления нижней шаровой опоры на поворотном кулаке.

Как производится замена наружного ШРУСа ВАЗ 2109?

Прежде, чем приступить к описанию процесса ремонта, отметим, что независимо от того, необходимо ли менять один ШРУС или оба, а также, сколько пыльников нуждается в замене, следует демонтировать вал с двумя ШРУСами.

Для начала остановимся на том, как это сделать. Развернув с помощью рулевого колеса ступицу, с помощью несильных ударов через проставку выколачивается полуось наружного ШРУСа из шлицевого соединения ступицы.

Затем, поддев монтировкой, можно извлечь и внутренний ШРУС. Всё. Вал со ШРУСами готов к ремонту. Если снимаются ШРУСы сразу с двух сторон, настоятельно рекомендуется вставить в посадочные гнёзда КПП старые шарниры, чтобы шестерни не сместились.

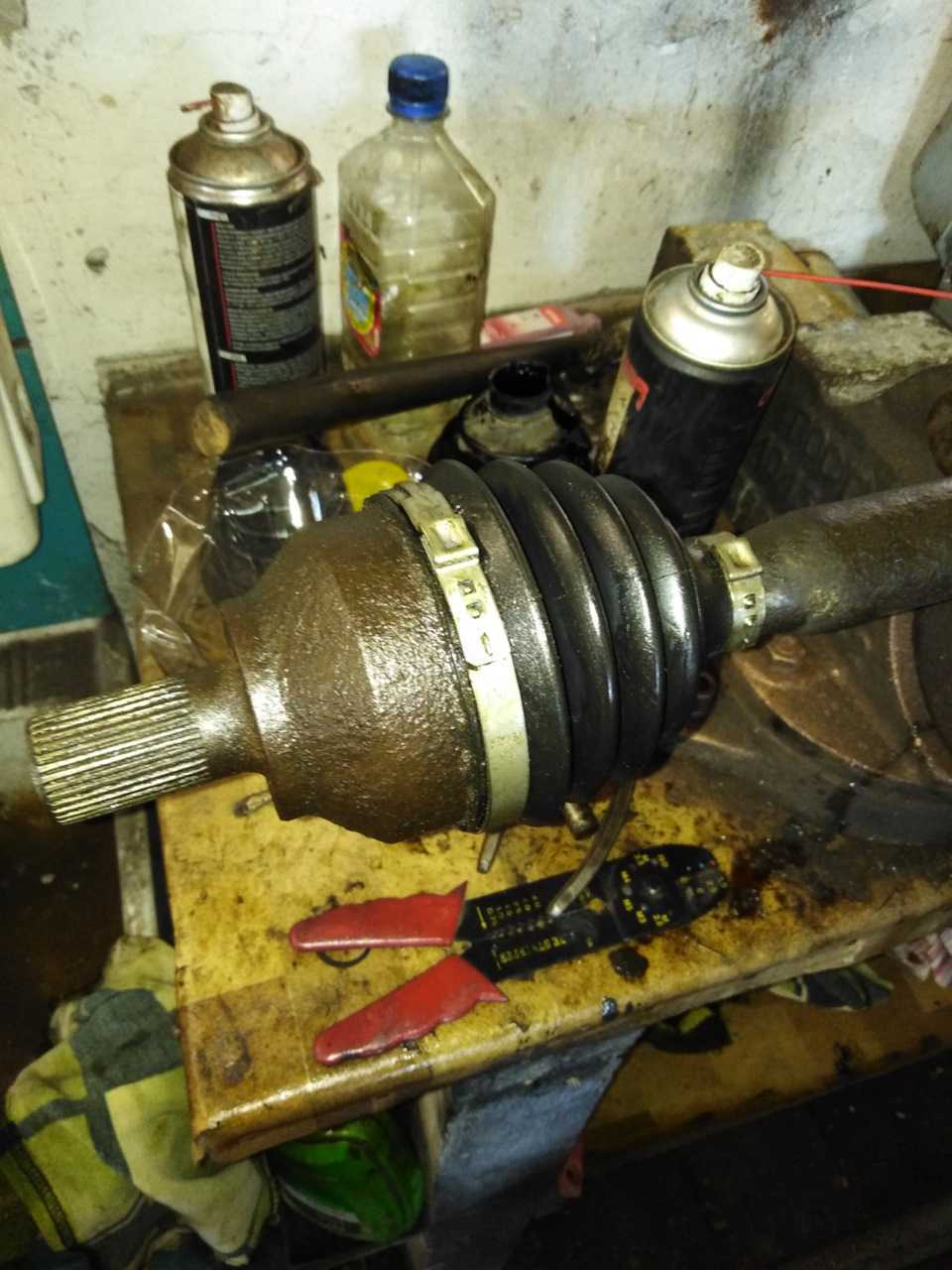

Для удобства вал зажимают в тисках. Теперь можно снять или срезать старые пыльники и лёгкими ударами молотка по корпусу ШРУСа снять его.

Подобный алгоритм действий будет применяться всегда при необходимости замены пыльника ШРУСа или самого шарнира.

Если ремонтируется (меняется) один ШРУС, никогда не стоит лениться разобрать, помыть и заново смазать второй. Пыльники лучше менять тоже одновременно.

Монтаж вала производится, соответственно, в обратном порядке.
