Всё о блоке предохранителей лада гранта: где находится, расположение, схема и расшифровка

Что нужно знать о предохранителях

Предохранители призваны обеспечивать защиту электрооборудования от перенапряжения и короткого замыкания.

Новые плавкие защитные устройства имеют меньший размер. Ими снабжают следующие модели Гранта:

Отличие схем в комплектациях Стандарт, Норма или Люкс незначительное, и обусловлено, прежде всего, установкой дополнительного оборудования.

Всего в монтажном блоке установлено 32 предохранителя, что немного больше, чем в старых модификациях. Те из них, что находятся в салоне, отвечают за работоспособность разных цепей с относительно малой мощностью.

Силовые же, как ранее отмечалось, вынесены в подкапотное пространство. Сделано это для обеспечения большего уровня безопасности и удобства обслуживания транспортного средства.

Производитель прямо запрещает использовать при замене защитные устройства несоответствующие по номиналу тем, что указаны в схеме. В частности, превышение максимальных значений приводит к перегрузке цепи и последующему выводу из строя оборудования ею питаемого. Все это чаще всего приводит к возгоранию.

Важно помнить – при перегорании предохранителя не стоит его менять сразу. Прежде всего, требуется выяснить, что именно привело к этому. В противном случае есть риск расплавления вставки и у нового

В противном случае есть риск расплавления вставки и у нового.

Если вы не обладаете знаниями, позволяющими протестировать электросистемы, то следует прибегнуть к помощи профессионалов.

Источник

Какой прикуриватель поставить взамен сгоревшему

На рынке продается много разных вариантов

При выборе надо обратить внимание на то, сколько стоит прикуриватель Lada Гранта. Слишком низкая цена говорит о том, что в производственном процессе использовались некачественные материалы, такой прибор долго не проработает

Нормальная стоимость устройства составляет 600 – 1200 рублей.

Можно купить короткий европрикуриватель. Единых стандартов размеров у деталей нет. Поэтому по длине или диаметру они будут отличаться. Необходимо выбрать штекер подходящих размеров. При несоответствии диаметра прибор будет замыкать, что может привести к пожару.

Из-за чего перегорают предохранители в Гранте

Плавкие вставки автомобильных предохранителей используются для защиты электрический цепей:

1. От коротких замыканий;
2. От перегрузок;

Как правило, самой частой неисправностью является именно перегрузка электрической цепи. Например, мощный прибор, подключенный в прикуриватель автомобиля без труда выбьет соответствующий предохранитель.

Если поставить предохранитель на 30А вместе 15А, то в электрической цепи начнут греться провода, плавиться изоляция и все это приведет к пожару.

Короткие замыкания возникают редко, но тоже имеют место быть. Как правило, это механические повреждения проводки. Например, плюсовой провод, проложенный вдоль кузова, вследствие легкого ДТП был поврежден другим элементом автомобиля. Естественно, изоляция была повреждена и «плюс» замкнул на «массу», что привело к перегоранию вставки.

Короткие замыкания могут возникать не только в результате ДТП, но и заводского брака, а также халатности автовладельца при подключении каких-либо приборов.

Как производится замена предохранителей или реле

Прежде чем вытащить пришедшее в негодность устройство, нужно обесточить автомобиль. Для этого от батареи отключают провод, присоединенный к клемме «минус».

Производя замену, важно помнить о следующем:

• на оборотной стороне защитной крышки есть схема расположения предохранителей;
• если нужное вам устройство находится с краю, то его нетрудно извлечь рукой;
• в остальных случаях используют либо плоскогубцы, или специальные щипцы;
• сгоревший предохранитель видно невооруженным глазом.

Накладка на панели приборов удерживается на месте шестью фиксаторами. Чтобы ее снять, необходимо потянуть за нижний край на себя.

Далее:

• руководствуясь схемой на ее тыльной стороне, отыскиваем нужный предохранитель или пришедшее в негодность реле;
• извлекаем его пинцетом;
• вставляем новый.

В некоторых случаях, когда плавкая вставка остается неповрежденной, требуется осмотреть само гнездо. Внешне подобную проблему выявить не получится, потому используют тестер, переключенный на Омы.

Лада Гранта › Бортжурнал › Замена предохранителей на автомобиле Лада Гранта

В автомобиле Лада Гранта имеется два монтажных блока: первый находится в салоне и защищает практически все электрические цепи автомобиля, кроме силовых, их защищают предохранители силового блока, что находится под капотом.

Рассмотрим замену предохранителей салонного блока.

Во-первых, специалисты рекомендуют при любом вмешательстве в электрооборудование автомобиля отсоединять минусовую клемму аккумулятора. Затем необходимо снять крышку на панели приборов, она находится возле блока управления светом фар. Никакого специального инструмента здесь не потребуется, нужно лишь аккуратно потянуть рукой за левую верхнюю часть крышки и поочередно снять её с защелок:

Для этого нужно, просто взявшись пальцами за штекер, слегка потянуть его наверх. Разумеется, при обратном монтаже не забудьте соединить его обратно — простейший механизм не позволит перепутать полярность проводов:

Итак, крышка снята, можно приступать непосредственно к замене предохранителей.

Монтажный блок имеет следующий вид:

На обратной стороне крышки, как и в руководстве по эксплуатации имеется схема расположения предохранителей, номинал тока и какую цепь они защищают:

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном на панели приборов

№ предохранителя Сила тока, А Защищаемые электрические цепиF1 15 Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсункиF2 30 СтеклоподъемникиF3 15 Аварийный сигналF4 20 Стеклоочиститель, НПБF5 7.5 15 клеммаF6 7.5 Свет заднего ходаF7 7.5 Клапан адсорбера, ДМРВ, ДК1/2, датчик скоростиF8 30 Обогрев заднего стеклаF9 5 Габаритный огонь правыйF10 5 Габаритный огонь левыйF11 5 Задний противотуманный огоньF12 7.5 Ближний свет правыйF13 7.5 Ближний свет левыйF14 10 Дальний свет правыйF15 10 Дальний свет левыйF16 — —F17 — —F18 — —F19 — —F20 15 Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъемF21 15 БензонасосF22 15 Центральный замокF23 10 ДХОF24 — —F25 10 Плафон освещения салона, стоп-сигналF26 — —F27 — —F28 — —F29 — —F30 — —F31 — —F32 30 Отопитель, ЭУР

Соответственно, определяем, какой из предохранителей вышел из строя, снимаем его, и если нить действительно перегорела, заменяем на новый такого же номинала тока. Это означает, что проблему постоянного перегорания одного и того же предохранителя не рекомендуется решать установкой предохранителя большего номинального тока: такой предохранитель не защищает цепь, и в случае возникновения короткого замыкания выгорит вся проводка и электрические приборы, которые она питает; не исключено возникновение пожара.

Рассмотрим силовой блок предохранителей. Он находится под капотом:

Снимаем крышку, потянув её наверх. Определяем, какой из предохранителей вышел из строя:

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном под капотом автомобиля№ предохранителя Сила тока, А Защищаемые электрические цепиF1 50 Электроусилитель рулевого управленияF2 30 Вентилятор отопителяF3 60 ГенераторF4 60 ГенераторF5 30 Ближний свет фар

Итак, замену предохранителей на Лада Гранта мы рассмотрели, однако не всегда причиной отказа электрооборудования могут быть плавкие предохранители. Перед непосредственной заменой предохранителя необходимо проверить состояние всей электрической цепи, которую защищал перегоревший предохранитель, в том числе состояние проводки и электроприборов. Лишь выяснив и устранив причину неполадок, нужно менять предохранитель и продолжать эксплуатацию автомобиля.

Одной из распространенных причин выхода из строя предохранителя №F20, питающего в частности, прикуриватель, может быть использование нестандартных штекеров видеорегистратора, антирадара и прочих электроприборов, питающихся через прикуриватель, то есть он имеет определённую форму, и штекер дополнительного оборудования может замыкать цепь при определённом положении в гнезде прикуривателя

Таким образом, при покупке подобного оборудования необходимо обратить внимание на штекер; если же Вы уже купили антирадар или видеорегистратор, и возникли проблемы с их эксплуатацией, замените штекер

Также причиной перегорания предохранителя №F20, если с него запитана аудиосистема, а также предохранителей №F2 и №F22 может быть попадание воды вследствие недостаточной заводской герметизации швов и технологических отверстий в дверях и подкапотном пространстве. Специалисты рекомендуют тщательно изучить всю трассу электрической цепи во избежание последующих неисправностей и принять соответствующие меры.

Ремонт прикуривателя

Не всегда прикуриватель авто нужно сразу менять. Незначительные неисправности позволяют ремонтировать этот прибор и эксплуатировать дальше. Например, в нем находится пластинка из слюды — полупроводник. Она часто является причиной неисправности. Поэтому достаточно поменять этот элемент и устройство начнет работать.

Как снять прикуриватель

Перед тем, как самостоятельно снять приспособление, нужно подготовить защитные перчатки и специальный инструмент:

• комплект отверток;
• надфиль;
• паяльник;
• припой;
• тестер для диагностики.

Перед выполнением демонтажа автоприкуривателя выключается зажигание автомобиля, открывается капот, с аккумуляторной батареи снимается минусовая клемма. Эта процедура поможет обесточить электропроводку авто и предупредить короткое замыкание в системе.

После выполнения подготовительных работ с посадочного места снимается непосредственно металлический патрон. Для этого внутри гнезда отгибаются отверткой фиксаторы детали. От патрона отсоединяются все провода, и он извлекается со своего места.

Дальше извлекается зеленый светофильтр, выполняется ремонт или замена комплектующей детали.

Диагностика

После снятия прибора выполняется диагностика контактов. Защищается обнаруженная ржавчина и окислы. Если есть отсоединения проводов, их нужно припаять.

Как заменить на новый

Замена, сборка прикуривателя осуществляется в обратной последовательности демонтажа этого прибора. После этого проверяется работоспособность устройства. Контакты должны быть чистыми, само устройство — плотно сидеть в гнезде.

На аккумуляторе сначала проверяется напряжение при выключенном двигателе, затем при включенном зажигании. Если наблюдается просадка напряжения более чем на 0,5 В, значит, в сети есть короткое замыкание. Еще раз проверяется электропроводка. Все места соединений должны быть тщательно заизолированы, посажены на специальную термоусадочную пленку.

При покупке нового прикуривателя в машину, чтобы заменить старый прибор, рекомендуется учитывать стоимость прибора. Дешевые изделия производители изготавливают из материалов низкого качества. Поэтому такие устройства долго не прослужат. Рекомендуется приобретать устройства в ценовом диапазоне 600-1200 руб.

При покупке евро прикуривателя нужно учитывать диаметр и длину изделия, так как для них не предусматриваются стандарты размеров. В случае несовпадения диаметра штекера прибор может замкнуть в процессе эксплуатации и вызвать возгорание электропроводки.

Схема предохранителей

Все плавкие устройства имеют одинаковую маркировку «F» и порядковый номер. В частности, F1 (15 ампер) отвечает за:

• сохранность реле, включающего вентилятор, охлаждающий мотор;
• ЭБУ;
• катушку зажигания;
• КЗ 2×2;
• работу форсунок.

• F2 (30 ампер), в его ведении – стеклоподъемники;
• F3 (15) – сигнализация;
• F4 (20) – дворники и подушка безопасности;
• F5 (7,5) – замок зажигания;
• F6 (7,5) – сигнал заднего хода.

F7, номинал которого составляет 7,5 ампер контролирует цепь:

• клапана адсорбера;
• кислородного датчика;
• ДМРВ;
• скоростного датчика

Затем:

• F8 (30) – обогрев секла заднего вида;
• F9 (5) – правый габарит;
• F10 (5) – левый габаритный сигнал;
• F11 (5) – противотуманки задние;
• F12 и 13 (7,5) – отвечают за свет ближний (правый и левый соответственно);
• F14 и15 (10) за дальний, в том же порядке;
• F16 и 17 (10) за противотуманные фары передние;
• F18 (15) – подогрев задних кресел;
• F19 (10) – АБС;

F20 (15) защищает:

• клаксон;
• запирающий механизм багажного отсека;
• КПП;
• прикуриватель;
• разъем диагностический.

• F21 (15) –топливный насос;
• F22 (15) – ЦЗ;
• F23 (10) – ходовые сигналы дневные;
• F24 (7,5) – систему кондиционирования;
• F25 (10) – свет в салоне и стоп-сигналы;
• F26 (25) – тормозную антиблокировку.

С 27 по 30 – предохранители резервные.

F31 имеет номинал в 50 ампер и защищает систему обогрева лобового стекла. В свою очередь, F32 отвечает за печку и усилитель руля электрический.

В подкапотном монтажном блоке расположение предохранителей следующее:

• F1 – усилитель рулевого управления (50 ампер);
• F2 – вентилятор обогревателя (30);
• F3 и 4 – генератор (60);
• F5 – свет ближний (30).

Расположение и назначение защитных устройств может незначительным образом отличаться в зависимости от комплектации, поэтому следует руководствоваться схемой, располагающейся, как было отмечено ранее, на защитной крышке блока.

Выход из строя предохранителя прикуривателя на Лада Гранта может обернуться настоящим испытанием для его владельца. Да, да, да… Я не шучу.

Полезные рекомендации

Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.

спасибо,ваша статья мне очень помогла,долго не мог разобраться какой предохранитель от чего,вечная проблема благодаря вашей схеме с легкостью нахожу поломку.

У ВАС РЕКЛАМА НА ЭТОЙ СТРАНИЦЕ «было матное слово», ПРОВЕРЬТЕ ОБЯЗАТЕЛЬНО.. СМОТРЮ ОДНО А РЕКЛАМА ДРУГОЕ……

Добрый день. Рекламу показывает Яндекс и Гугл в зависимости от интересов пользователя и от самой статьи. Повлиять на рекламу от этих систем мы не в силах, но мы постоянно стараемся «блочить» плохие объявления.

Какие клемы кроме «Лира» используются в блоках нового образца

Кто бы подсказал.Какой номинальный ток во всех РЕЛЕ нового образца лада-гранта лифтбек т.к.в случае замены аналогами не хотелось бы ошибиться.

Здравствуйте! У меня лада гранта лифтбек 2017 года, перестал работать прикуриватель, открыл блок предохранителей, а номере f27 вообще нет предохранителя. Кто знает, где искать пред. от прикуривателя?

Всем привет! Может кому пригодится, у лады лифтбек 2017 пред. прикуривателя это номер F25 и называется патрон для подключения доп. потребителей в салоне)

Всем добрый день. Гранта лифтбек 2016. Глючит ЭУР, с утра после долгого простоя работает минут 5, потом опять отключается. Иногда 3-4 работает. При заводе, загорается аккумуляторный датчик, после нажатия на педаль газа проходит. Стоит генератор 80а, не родной. Электрики говорят, дело не в генераторе. А в чем разобраться не могут, предлагают поменять ЭУР. диагностика ЭУР не берёт, как будто его нет совсем. Слишком накладно менять на новый, может кто сталкивался и подскажет. Заранее српсибо

Кто-то на драйве писал ,что плохой контакт или датчик скорости

Датчик скорости нужно поменять он стоит в коробке

Добрый день.Лада гранта люскс с амт.Блок предохранителей не совпадает ни с одной вышеперечисленной схемой.В частности не могу найти предохранитель матора омывателя лобового стекла.

F29 на 20A отвечает за 3 цепи. Центр. блок кузовной элект-ки. Очист-ль ветрового стекла и ОМЫВАТЕЛЬ. Согласно руководству по эксплуатации автомобиля LADA GRANTA (декабрь 2016)

У меня на Гранте люкс 2013-года схема на крышке не соответствует реальному раположению реле, т.к. отсутствует реле поворотов, стеклоочистителей и некоторе другие. Управление этими функциями осуществляется через «мозги». Крышки же по старой жигулевской традиции делают одинаковые. Это известный факт и странно, что авторы статьи не знают об этом. Узнать, как лично у вас устроен блок предохранителей очень просто. Качните рычаг поворотника, качните рычаг стеклоочистителя….

Если поворотник троекратно моргает, а стеклоочиститель делает один проход, значит реле у вас нет.

Реле к 14 щелкает при наборе скорости что делать новое ставил то же

Загорается АБС и ручник при включений света !может кто знает где наитий предохранители ?

Помогите кто знает гранта 2018 комфорт, перестал показывать на правом сиденье (не пристёгнут ремень безопасности)

Ну и слава богу.Вы не видите,что пристёгнут ремень

Здравствуйте! А какой предохранитель отвечает за эра-глонасс?

Подскажите. Электрокнопка открывания багажника снаружи на крышке багажника. Какая электросхема упраления замком открывания багажника.

Добрый вечер. У меня гранта лифтбек. Перестала работать розетка. Прочитал выше коменты и действительно, предохранитель находится на позиции F27. Зачем только делают схему на внутренней стороне крышки.

Лада гранта 16 год, 16 кл, прикуриватель оказался ф27 хоть и заявлено ф20

Варианты места нахождения предохранителя прикуривателя и магнитолы

Бывают случаи когда при отказе в работе авто проигрывателя и прикуривателя, после проверки блока предохранителей, находящегося внутри салона (слева от рулевой колонки), нужное устройство (F4), оказывается исправным. В таком случае, искать поврежденную деталь следует искать в моторном отсеке. Именно там, в районе АКБ и находиться второй (первый ?) блок (блок реле) с неисправным предохранительным устройством.

Обнаружив релейный блок, открываем его крышку и изучаем нанесенную на ее обратной стороне, схему расположения предохранителей. При возникновении вопросов, ищем необходимую информацию в инструкции по обслуживанию автомобиля или на нашем сайте в интернете. Заменяем сгоревшую деталь.

Советы специалистов

Не производите замену предохранителей на аналогичные детали большей или меньшей мощности. Это может привести к возникновению намного более серьезных аварийных проблем. И никогда, ни при каких обстоятельствах не используйте подручные средства, так называемые — жучки. Данная лотерея с энергосистемой автомобиля может закончиться его возгоранием. Оно вам надо?

При замене деталей, в порядке отключайте аккумулятор (обязательное к исполнению действие при выполнении любых ремонтных работ авто), иначе количество нуждающихся в замене предохранителей, а то и самой проводки значительно увеличиться. Разумеется, после того, как вы придете в себя после удара током. Несмотря на кажущуюся легкость операции, относитесь к замене предохранителя авто прикуривателя и магнитолы, со всей должной внимательностью и ответственностью.

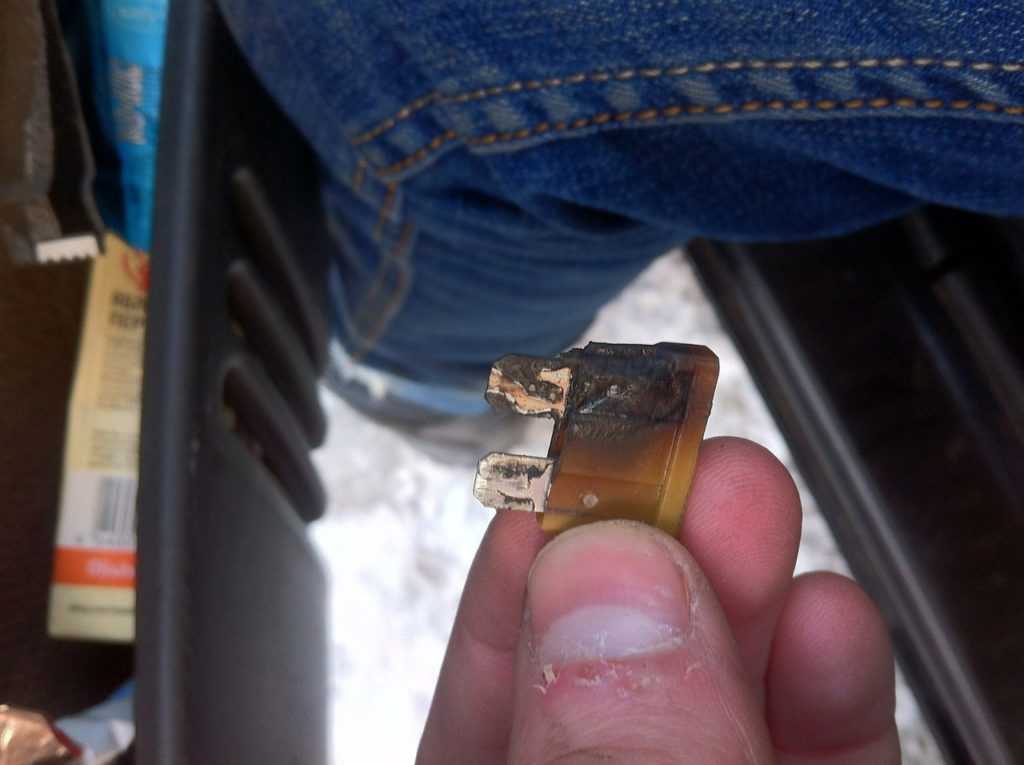

Вот этот предохранитель у меня и сгорел в последний раз. Поехал в сервис, заменили, теперь все нормально. Сейчас опять, через три месяца после того раза, сгорел. Это что, моя магнитола ломается? Еще и ее менять придется вместе с предохранителем?

Частые проблемы с предохранителями наблюдались в первых поколениях моделей, позже инженеры устранили недоработки.

Где находится БП: в Лада Гранта, как и в предыдущих ВАЗах, монтажный блок установлен слева от рулевой колонки. Дополнительный блок — справа от аккумулятора, там силовые предохранители (далее – модули). Тыльная сторона крышки с описанием распиновки каждого из модулей (см. фото).

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В случае выхода из строя, заменить неисправные модули новыми не сложно, но будьте внимательны, не нарушайте технологию монтажа. В противном случае рискуете повредить оборудование.

Замена реле поворотов на Гранте

Первым делом находим и снимаем защитную крышку блока предохранителей (монтажного блока). Чтобы это сделать необходимо, отщелкнуть специальные фиксаторы. Процесс снятия лучше всего начинать с левого верхнего угла. Подцепите угол крышки, приложите усилие и выведите фиксатор крепления из паза. Потяните декоративный элемент на себя.
После того, когда все фиксаторы вышли из пазов, не предпринимайте резких движений, не дергайте корпус декоративной крышки. Все дело в том, что на корпусе имеется кнопка открытия багажника, к которой присоединена контактная фишка с проводами. Поэтому для того, чтобы не повредить контакты и проведения дальнейших работ, фишку необходимо отсоединить от разъема кнопки.
После демонтажа декоративной крышки мы получаем свободный доступ к монтажному блоку с предохранителями и реле

Обратите внимание, что для снятия предохранителей предусмотрен специальный пластиковый съемник, при помощи которого значительно облегчается весь процесс проведения работ. Для снятия реле в монтажном блоке находится такой же съемник, только наибольшего размера

Кроме того, на оборотной (внутренней) стороне декоративной крышки имеется схема с подробными обозначениями принадлежности всех внутренних компонентов, что очень удобно при работе.
Все элементы в монтажном блоке имеют свою маркировку. За работу поворотников и аварийной сигнализации отвечает изделие с наименованием «К5».
Реле в блоке установлены достаточно надежно и для того, чтобы его заменить потребуется применить определенную физическую силу. Лучше всего демонтировать деталь при помощи съемника. Однако достаточно часто, снять реле не получается даже при его использовании. Идеальное решение для таких случаев — применение плоскогубцев.
Обратная установка крышки немного сложнее процесса снятия. Не забудьте присоединить контактную фишку к разъему кнопки открытия заднего багажника. Монтаж рекомендуем начинать с нижней правой стороны. Заведите крайний правый фиксатор в отверстие, далее тот же самое проделайте с центральным и крайним левым фиксатором. После чего, переместитесь к верхним крепежным элементам и проведите аналогичные манипуляции. При помощи простого нажатия, защелкните декоративную крышку на панели.
На этом процесс снятия, установки окончен.

«Важно. Если реле в вашем автомобиле постоянно выходят из строя, значит, есть основания для проведения тщательной диагностики соответствующей цепи электропитания»

Реле ближнего света на автомобиле Лада Гранта находится в монтажном блоке. Чтобы добраться до него необходимо снять декоративную (защитную) заглушку слева от водителя. Эта заглушка находится под рулём.

Действуем в салоне

1. Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
2. Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
3. «Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.

Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае выявления проблем в автомобиле связанных с электрооборудованием, сначала проверяют предохранители и реле. Если они перегорели, заменяем их на такие же, но сначала следует определить причину перегорания.

Установка дополнительного прикуривателя (12 В) в Калину

Это удобное устройство. Часто его используют для подключения различных зарядок для мобильных гаджетов или ноутбука. Есть даже разветвители с разъемами USB. Поэтому установка дополнительного прикуривателя – популярная процедура. Уже сейчас на рынке представлены приборы со стандартным входом в гнездо, однако, выходом под несколько подключений.

Стоимость таких девайсов для Калина составляет 1 – 1,5 тысячи рублей. При замене нужно помнить про то, что не надо перегружать проводку автомобиля, подключая сразу несколько приборов – предохранитель будет перегорать под усиленной нагрузкой. Некоторые «умельцы» решают проблему иначе. Размещают более мощный предохранитель, однако это опасно выгоранием проводки и пожаром. Поэтому следует все делать по инструкции.

Руководство по замене блока предохранителей на Lada Granta, расшифровка

Если вы — обладатель автомобиля Лада Гранта и у вас возникли проблемы с электрооборудованием, то, в первую очередь, вам потребуется провести проверку предохранителей. В большинстве случаев достаточно замены одного из элементов.

Если предохранитель цел, то вполне вероятно потребуется обратиться к услугам специалистов СТО. Или же в целях экономии средств и времени заняться устранением неисправности самостоятельно. Помните — основное в подобных ситуациях не спеша разобраться, в чем заключается проблема.

Электропредохранитель или реле — это небольшой прибор, который предназначен для защиты определенной электроцепи, в которую он установлен. Фактически все потребители Лады Гранта защищаются при помощи плавких предохранителей, не считая цепи зарядки АКБ, генератора и стартера.

Автомобиль Лада Гранта

Любая цепь Лады Гранта, которая защищена при помощи плавкого предохранителя, рассчитана на максимальную силу тока, протекающую по ней. Учитывая этот показатель и ставится предохраняющий элемент. Если возникает ситуация, когда один из элементов цепи выходит из строя и ток превышает расчетную норму для данной цепи, в предохранителе перегорит токопроводящая часть и система будет обесточена. Именно это гарантирует безопасность электропроводки авто и предотвращает ее возгорание.

Где находятся предохранители Лада Гранта?

Основной блок с электропредохранителями и реле в Ладе Гранта разработчики решили расположить слева от руля, рядом с ручками включения света. Это очень удачное решение, элементы располагаются под рукой и нет надобности в снятии каких-то добавочных узлов. Все работы можно выполнить, не вставая с сиденья.

Расположения отсека, находящегося в салоне

Второй блок силовыми предохранителями располагается в подкапотном пространстве рядом с АКБ. На вид — это обычная черная коробочка.

Расположения отсека, находящегося под капотом

Инструкция по снятию и замене

Все без исключения автомастера рекомендуют при работе с электрооборудованием транспортного средства отсоединять клемму «-» аккумуляторной батареи.

Подготовка

Работы по замене электропредохранителей или реле можно проводить в любом месте. Основное — это то, что место должно быть хорошо освещено. Перед началом работ обязательно заглушите автомобиль.

Видеоролик о замене электропредохранителя бензонасоса на Ладе Гранта — Вам в помощь.

Работы по замене предохранителей в салонном и подкапотном блоке проходят практически идентично. С небольшими отличиями.

Схема снятия крышки

1. Начнем с первого. Чтобы получить доступ к предохранителям и реле, находящимся слева от ног водителя нужно снять крышку.
2. Делать это нужно по определенной схеме. Сначала нужно потянуть крышку за нижний левый уголок, на схеме он обозначен номером 1. Далее освобождаем левую запирающую точку. Потом среднюю под номером 2. Далее точки 3 и 6. Теперь осталось освободить точки сверху 4 и 5. Все крышка снята.
3. Визуально осматриваем блок. В нем не должно быть никаких подгораний и подплавлений. Также не должно быть запаха гари.
4. В расшифровке находим требуемый нам потребитель и по схеме находим его расположение.
5. При помощи пинцета, находящегося в блоке извлекаем проблемный элемент. Осматриваем его визуально или проверяем при помощи прибора.
6. Если он перегоревший, то на его место ставим новый.
7. Крышка салонного блока ставится в следующем порядке: первым делом нужно защелкнуть правую часть, потом нижнюю, и в конце верхнюю. Нужно следить, чтобы точно совпадали крепежные части крышки и фиксаторы.

Если же предохранитель перегорит снова, возможно проблема серьезней и для помощи вам придется привлечь специалиста.

Рекомендации по эксплуатации

Набор защитных элементов для автомобиля

1. Настоятельно рекомендуем при эксплуатации автомобиля Лада Гранта иметь под рукой в блоке с электропредохранителями запасные элементы.
2. Величина тока на защитных элементах отличается по цвету оболочки.
3. Часто причина отказа какого-либо потребителей может заключаться не в плавких элементах. Перед тем как менять предохранитель просмотрите, в каком состоянии находится вся электроцепь. К замене предохранителя переходите только после выявления и устранения причины его перегорания.
4. Некоторые потребители запитаны через гнездо прикуривателя и если штекер не соответствует ему, то возможно пригорание предохраняющего элемента. В данном случае рекомендуется замена штекера на подходящий.

Видео «Салонный монтажный блок»

В этом видео показано, как открывается отсек, расположенный в салоне и как правильно производится замена находящихся в нем элементов.

Автомобильный электро предохранитель

В автомобилях устанавливается, плавкий вид предохранителей. То есть, устройств, которые в результате короткого замыкания и тому подобных аварий, перегорают. Чем прерывают контактное соединение на определенном участке электропроводки. По мощности выдерживаемых аварийных нагрузок, предохранительные устройства различаются по номинальному напряжению тока, о чем сообщает его маркировка и дублирующая надпись возле гнезда разъема, предназначенного для его установки.

В автомобилях советского образца выпуска, устанавливались цилиндрические предохранители, очень ненадежные в работе и достаточно небезопасные из-за своей технической конструкции. На сегодняшний день, во всей без исключения, продукции ВАЗ (ВАЗ 2110, ВАЗ 2114, Приора, Калина и так далее), как и в машинах иностранного производства (Форд, Ауди и т.д) используются — ножевые предохранители. Более совершенные по своей конструкции и эстетике, лишенные недостатков свойственных их предшественникам, цилиндрическим предохранителям.

Как производится замена предохранителей или реле

Вначале нужно подготовить необходимые инструменты и расходные материалы:

1. Плоскую отвертку;
2. Вороток на 10;
3. Пинцет.

Дальше автомобиль помещают на ровную площадку и открыв капот, снимают клеммы аккумулятора, если планируется открыть блок силовых предохранителей. Если нужен основной блок, то просто снимают крышку. Далее откручивают болты, крепящие колодки и плату. Каждый элемент проверяют визуально и с помощью мультиметра. Посредством пинцета заменяют поврежденные предохранители.

Особенности первого монтажного блока

Он отличается от предшественников количеством предохранителей — теперь их 32. Многие из них отвечают сразу за несколько цепей, как в случае F1, который одновременно ответственен за катушка зажигания, форсунки, блок управления двигателем и вентилятором. Каждый элемент рассчитан на определенную максимальную силу тока. Например, у F8 он равен 30 Ампер.

Нюансы манипуляций с силовым блоком

В случае проблем с блоком предохранителей необходимо действовать в соответствии с правилами. Так, в случае перегорания одного из элементов проверяют не только его, но и токоприемники, за которые он ответственен.

Замена элементов выполняется строго в соответствии с инструкцией, иначе это может привести к проблемам во всей системе управления автомобилем

Важно не использовать предохранители с большей, чем указано в инструкции, предельной мощностью — это грозит возгоранием в электроцепях машины
