Как правильно собрать и разобрать кардан

AUTOFIZIK.RU / авторемонт

Выпрессовка подшипников карданного шарнира

1, 2 — оправки

Расположение пресс-масленок карданного вала (вид со стороны моста)

1 — масленка шарнира со стороны раздаточной коробки; 2 — масленка шарнира со стороны моста; 3 — масленка шлицевого соединения ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Снимаем карданную передачу (см. Снятие карданной передачи). Покачиваем каждый шарнир в обеих плоскостях. При этом не должно ощущаться люфта, щелчков и заеданий.

Так как карданная передача отбалансирована на заводе в сборе, при каждой ее разборке и сборке необходимо сохранить первоначальное взаимное положение валов. В противном случае при движении автомобиля может возникнуть заметная вибрация. Поэтому при отсутствии заводских меток … …помечаем зубилом или кернером взаимное положение вилок шарнира.

Поддеваем отверткой и снимаем стопорные кольца подшипников одной оси шарнира.

Установив оправку меньшего диаметра со стороны масленки, а оправку большего диаметра с противоположной стороны, зажимаем шарнир в тисках или на прессе. Выпрессовываем два подшипника оси шарнира.

При выпрессовке будьте осторожны, чтобы не деформировать манжету шарнира о проушину вилки. Вынимаем подшипник вышедший из вилки наружу…

…и, поддев отверткой снимаем с шипа крестовины второй подшипник.

Разбираем карданный шарнир.

Снимаем обоймы уплотнений с шипов крестовины.

Аналогично выпрессовываем два других подшипника и снимаем их уплотнения. Ключом «на 8» отворачиваем пресс-масленку.

Промываем все детали в керосине и осматриваем их.

Если на шипах крестовины заметны следы от игл, коррозия и другие повреждения, заменяем крестовину с подшипниками. Манжеты с повреждениями заменяем на новые. При установке новых подшипников очищаем их от консервационной смазки и промываем в керосине. При сборке ориентируем шарниры так, чтобы пресс-масленки обеих крестовин были обращены в сторону шлицевого соединения. При этом пресс-масленки шлицевого соединения и крестовины, расположенной у моста, находились в одной плоскости и на одной стороне вала, а масленка крестовины противоположного конца вала была повернута на 90° против часовой стрелки, если смотреть со стороны моста.

Собираем шарнир в следующем порядке: надеваем на два шипа оси крестовины торцовые уплотнения и вставляем крестовину в проушины вилки. Устанавливаем в отверстия проушин подшипники. Центрируем крестовину относительно подшипников. В тисках или на прессе через оправку запрессовываем подшипники в проушины, слегка поворачивая крестовину, чтобы избежать защемления подшипников.

Устанавливаем стопорные кольца. Если одно из колец не проходит в канавку, дозапрессовываем крестовину так, чтобы выбрать зазор между проушиной и установленным кольцом, после чего устанавливаем второе стопорное кольцо.

Лада 2129 **Холодильник** › Бортжурнал › Карданный вал: теория и грамотное расположение валов

Относительно карданов в инете ходить такая картинка:

Но она не совсем верна. Свои выводы буду основывать на книге В.И. Некрасов, Г.Н. Шпитко. Карданная передача. 2013

Так вот, фланцы д.б. параллельны др другу, но находиться на разной высоте или по горизонтали (как по-русски то сказать :)) Если фланцы будут на одной линии, то мы выхватываем бринеллирование, т.е. сминание иголок в подшипнике крестовин. Это раз.

Два — это то, что угол между фланцами должен быть в пределах 2-4гр. При показатели уже в 4-16гр ресурс крестовин сокращается в 4 раза.

Прочитав первую треть книги, я уже собрался переделывать крепления задних реактивных тяг на ниве. Дело все в том, что фланец РКПП смотрит примерно под 90гр по отношению к продольной оси авто, тогда как фланец РЗМ на

Секрет правильной сборки

Профессионалы знают, что есть всего три положения, в которых может быть собран карданный вал, и вот почему:

• Крестовины кардана должны работать в одной симметрии, чтобы обеспечивать равную угловую скорость;
• По стандартам заводов изготовителей — фланец-вилки должны быть в одной плоскости, это в равной степени относиться и к приварным вилкам в трубу.
• Если на заводе вилки кардана смещены на то на кардане обязательно стоят заводские метки.

Теперь несложно догадаться, что соблюдение этих условий возможно только в двух положениях. Соберите карданный вал, соблюдая эти условия — если вибрация не исчезнет, переверните кардан в шлицах на 180 градусов.

Что касается установки карданного вала на автомобиль. Расположение приемных фланцев на мосту, коробке или раздатке ни имеет никакого значения. Главное, хорошее прилегание фланца карданного вала к приемным фланцам на автомобиле.

Этот процесс может отнять массу времени и сил. Чтобы избежать этого, вы можете обратиться в «Кардан Вал Север» и произвести балансировку карданного вала.

Относительно карданов в инете ходить такая картинка:

Но она не совсем верна. Свои выводы буду основывать на книге В.И. Некрасов, Г.Н. Шпитко. Карданная передача. 2013

Так вот, фланцы д.б. параллельны др другу, но находиться на разной высоте или по горизонтали (как по-русски то сказать :)) Если фланцы будут на одной линии, то мы выхватываем бринеллирование, т.е. сминание иголок в подшипнике крестовин. Это раз.

Два — это то, что угол между фланцами должен быть в пределах 2-4гр. При показатели уже в 4-16гр ресурс крестовин сокращается в 4 раза.

Прочитав первую треть книги, я уже собрался переделывать крепления задних реактивных тяг на ниве. Дело все в том, что фланец РКПП смотрит примерно под 90гр по отношению к продольной оси авто, тогда как фланец РЗМ на

Мужики подскажите как снять кардан с нивы шевроле на шрусах?

На изображении видно, что вал состоит из трубки 7самого устройства ШРУС 5 с обеих сторон понятно, пыльников. Нива шевроле замена кардана шрусового предназначен для защиты соединения от попадания вовнутрь не только лишь пыли, да и воды и грязищи. Дополнительно держит смазку от ее вытекания. Проверка исправности карданной передачи Проверка работоспособности осуществляется на включенной нейтральной передачи коробки ПП.

Автомобиль загоняется на эстакаду либо смотровую яму и подложив ботинки под колеса, так чтоб автомобиль мог двигаться, однако не скатился с эстакады.

Задний кардан на Ниве Шевроле

Приступаем к проверочным мероприятиям. Проверка проводится для обоих видов конструкций: Описание замены ступицы ВАЗ Замена ступицы ВАЗ производится достаточно редко, поскольку деталь служит долго, не менее тысяч км.

Главная причина, по которой выполняется операция по замене, износ посадочных мест подшипников, нива шевроле замена кардана шрусового результате чего обоймы последних начинают прокручиваться. Определить неисправность можно только при снятии с Замена Рулевого Редуктора Ваз Рулевой редуктор — это неотъемлемая часть хоть какого автомобиля, так как только благодаря этой вещи усилия от прокручивание руля передаётся на колёса.

Замена Шруса На Кардане Нива Шевроле Видео

Но как и хоть какой другой агрегат, рулевой редуктор с течением времени изнашивается в связи с чем возникает нео Периодичность и сроки подмены ремня грм на Рено Логан, советы завода и Логановодов В сервисной книге автомобилей семейства Логан будет обозначено, что поменять ремень ГРМ нужно на ти тыщах.

Просто нужно глядеть, что конкретно наступает ранее. А согласно регламенту, Внешний осмотр. Нива шевроле замена кардана шрусового нашему клиенту остается места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник. Дальше обеими руками обхватывается вал с той стороны, где осуществляется проверка соединений, и резкими движениями осуществляется покачивание.

Если будет присущ маленький свободный ход, то конструкция неисправна.

Свободного хода не является. Резкими движениями нужно проворачивать вал вокруг оси его вращения, при всем этом удерживая одной рукою вилку-фланец шарнира.

Не бывают окружные зазоры. Когда требуется смена устройства? Вынимается заглушка с задней части шарнира. Извлекается стопорное кольцо со шлицевой части, а после чего вынимается шарнир. Со стороны, где надевается пыльник, установлено еще одно стопорное кольцо, которое также необходимо извлечь. Вынимаем шарнир, а порядок расположения деталей необходимо запомнить.

Извлекается изношенный пыльник. Пыльник можно снять путем обрезки, данная последовательность действий необходима, нива шевроле замена кардана шрусового поставить новый элемент. Промываются все детали, затем смазываются и одеваются на место.

Из истории карданных валов

Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.

Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.

Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

Замена карданных валов на ниве

Добро пожаловать! Карданный вал – это очень важная деталь как для полно приводных, так и для задне приводных автомобилей, вить без неё машина не как не поедет, благодаря данному валу который на внешний вид похож на большую металлическую палку, происходит передача крутящего момента от коробки передач на редуктор, ну а редуктор уже на сами колёса этот момент пускает и тем самым автомобиль едет.Примечание! Чтобы произвести замену этой детали на автомобилей Нива, запастись понадобиться вам, следующими инструментами, а именно: Набором гаечных ключей (Именно гаечных, другие не подойдут), здоровую отвёртку ещё взять рекомендуем (Или средних размеров если большей нет)!

Где находятся оба карданных вала? Как вы уже поняли из названия статьи и из надписи чуть выше, всего карданных валов в автомобиле Нива два, вот к примеру если говорить о задне приводной Классике то на ней всего лишь один кардан присутствует и но снимать их что на Нивах, что на Классике очень легко и практически одинаково, то есть гайки крепления фланцев карданных валов вывернули и сняли валы после чего с автомобиля (Об том как отвернуть эти гайки, поговорим чуть позже), более подробно о том где располагаются данные карданные валы вы можете увидеть в статье, под названием: «Замена крестовин карданной передачи на ВАЗ», там будет картинка на которой данные валы красной стрелкой указаны, кроме того прочтите ту статью на которую дана ссылка выше, так как эти крестовины время от времени выходят из строя и чтобы вы вообще знали какие симптомы они будут отражать на автомобиле, прочтите ту статью на которую дана ссылка, в ней всё написано.

Когда нужно менять карданные валы? Никогда практически и не нужно, если вы конечно эксплуатируете автомобиль нормально в городских условиях, а не по горам на нём ездите, всё дело в том что сами карданные валы практически никогда из строя и не выходят, может случиться такое что вы заденете ими и в связи с чем они у вас погнуться, вот после этого и нужно их менять сразу, если это не делать и ездить на погнутых валах, то во-первых мощность упадёт и неравномерно вращаться он будет, в связи с чем крестовины износятся очень быстро, стучать начнут и ряд других проблем ещё появиться.

Секрет правильной сборки

Профессионалы знают, что есть всего три положения, в которых может быть собран карданный вал, и вот почему:

Теперь несложно догадаться, что соблюдение этих условий возможно только в двух положениях. Соберите карданный вал, соблюдая эти условия — если вибрация не исчезнет, переверните кардан в шлицах на 180 градусов.

Что касается установки карданного вала на автомобиль. Расположение приемных фланцев на мосту, коробке или раздатке ни имеет никакого значения. Главное, хорошее прилегание фланца карданного вала к приемным фланцам на автомобиле.

Этот процесс может отнять массу времени и сил. Чтобы избежать этого, вы можете обратиться в «Кардан Вал Север» и произвести балансировку карданного вала.

Источник

Подвесной подшипник Газель старого образца

подшипник подвесной газель соболь старого образца

газель соболь подвесной подшипник старого образца

Цена 500 руб.

Предназначение карданного вала на Газель — это прежде всего передача вращающего момента от коробки переключения передач через подвесной подшипник к редуктору заднего моста. А от заднего моста соответственно в итоге на колеса

Принимая во внимание к тому же, что расстояние между коробкой переключения передач и редуктором заднего моста, на которое карданный вал передаёт крутящий момент составляет от 0,65 метров до 3,35 метров, соответственно можно и нужно рассчитать осевые продольные и центробежные динамические нагрузки на элементы конструкции карданного вала у Газели или Соболя. Однако современные компьютерные вычислительные системы позволяют произвести расчёт достаточно быстро

Не углубляясь в математику на самом деле совершенно очевидно, что основные нагрузки от двигателя к заднему мосту ложатся на карданный вал Газели. Более того износ крестовин и шлицов вилки усиливают грязь, перегруз, вибрация и перепады температуры.

В результате карданный вал, за счёт уникальной конструкции применения комплектующих, таких как крестовины и подвесной подшипник, имеет уникальную возможность передавать кручение с изломом основной продольной оси передачи крутящего силового момента.

Кардан Газель

Конструктивная особенность кардана как правило позволяет ему несколько увеличивать длину шлицевого соединения вилки и тем самым компенсировать изгибы кузова и рамы и а так же другие деформации автомашины

Принимая во внимание простоту конструкции карданный вал Газель к тому же элементарно можно ремонтировать прямо на коленках. Совсем по другому выглядит к сожалению ситуация с турецкими карданами TIRSAN

Для того, что бы заменить на нем крестовины, необходимо в итоге специальное заводское оборудование. Что касается отечественных изделий, водители могут самостоятельно приобрести крестовины и другие запчасти на карданный вал и в результате произвести ремонт собственными силами. Что бы подобраться к карданному валу для снятия или установки с машины может возникнуть необходимость демонтажа элементов выхлопной системы, но частично свободное пространство между рамой Газели позволяет демонтировать и опустить кардан на землю с машины, тем более что открутить необходимо не так уж много болтов и гаек.

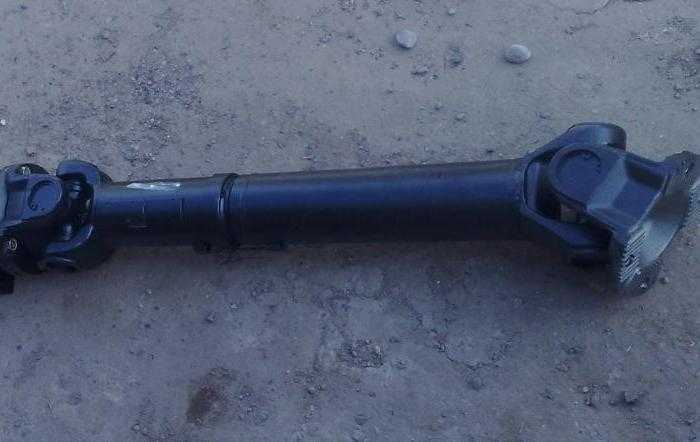

Карданный вал Газель

Отремонтировать карданный вал в итоге не составляет особого труда при условии выполнения рекомендаций производителя и соблюдения инструкции по технике безопасности. Единственным ограничением при переборке карданного вала Газель к сожалению возможно наличие механических повреждений крепления или дисбаланс кардана (может возникнуть при развороте вилок на 180 градусов относительно первоначального положения). В подобной ситуации прежде всего потребуются услуги сварщика и фрезеровщика, а затем балансировка кардана на специальном балансировочном станке. Однако материальные расходы в такой ситуации могут быть значительно выше, чем цена на новый кардан.

Кардан Газель Бизнес

На самом деле купить новый карданный вал в этом случае бывает правильнее и быстрее. В окончательном остатке к тому же это экономия времени и денег. Что же касается ремонта, во всяком случае производитель не рекомендует самостоятельно в кустарных условиях производить переборку изделия. Лучше доверить эту работу профессионалам на станции технического обслуживания. Неправильно произведённый ремонт может привести к выходу из строя или преждевременному износу в итоге других сопрягаемых силовых агрегатов.

Рекомендуем все ремонтные работы проводить только на лицензированных станциях технического обслуживания. В общем подводя итог желаем всем добра и успехов на дороге.

Как правильно смазать кардан?

Расскажем о правильной смазке карданной передачи без снятия деталей с автомобиля.

Вначале, как обычно, ставим ВАЗ 2107 на смотровую яму, затягиваем ручной тормоз, ставится рычаг КПП в положение «нейтральная передача», убираем вручную грязь и пыль с карданной передачи, затем проверяем, как затянуты все доступные болты и гайки и подтягиваем то, что «болтается».

• Можно всунуть отвертку и покачать, так можно определить люфт в подшипниках шарниров. В этом случае деталь придется снять с автомобиля, как было описано выше, и заменить крестовину либо поменять уплотнительные кольца.
• Кроме этого, беремся за передний вал крепко одной рукой и вращаем (качаем), осматривая муфту: нет ли углового люфта?
• Для смазки шлицов карданного вала нужно взять ключ на 11 мм, вывернуть пробку на фланце муфты и взять масленку, в которой можно подавать масло под давлением. Затем шприцом выдавливаем смазку (ШРУС – 4, Фиол – 2у) в шлицевое соединение, пока «не полезет» из – под сальника, затем ставим пробку на место.

Эти нехитрые советы позволят сохранять передачу ВАЗ 2107 долго в нормальном состоянии, не производя ремонт карданного вала.

Сборку карданных валов производят в порядке, обратном разборке. Перед сборкой шлицевые соединения смазывают. Выполняя сборку, вначале собирают узлы, а потом проводят сборку карданной передачи. После сборки проверяют, легко ли вращаются шипы крестовины в каждом из подшипников кардана. Чтобы при сборке не образовалась подушка, шипы крестовины не смазывают. После сборки карданную передачу подвергают динамической балансировке на специальном станке.

Сборку кардана лучше всего производить на ручном прессе. Перед сборкой все детали должны быть промыты. Наполнить нигролом или гипоидным маслом каждый игольчатый подшипник, провертывая иглы и смазав сальники.

Сборку производить в следующем порядке:

ввести крестовину (с ввернутыми в нее клапаном и масленкой) во фланец так, чтобы клапан был со стороны болтовых отверстий;

вставить в отверстия ушков фланца игольчатые подшипники, надевая их на шипы крестовины (рис. 4, а);

фланец вставить в тиски и сжимать их, пока один из подшипников не запрессуется заподлицо с торцом ушка;

вставить стопорное кольцо в канавку полностью запрессованного подшипника;

приставить к торцу ушка фланца со стороны подшипника кольцо 1 (рис. 4,б), вставить в тиски и сжать, пока стопорное кольцо 2 не дойдет до внутреннего торца ушка фланца (рис 4, в);

Рис. 4. Сборка кардана: а — установка подшипников; б — запрессовка правого подшипника; в — запрессовка левого подшипника. 1 — кольцо; 2 — стопорное кольцо:

Рис. 5. Оправка для обжимки сальников

вставить второе стопорное кольцо. Оба кольца развернуть усиками в сторону болтовых отверстий;

ввести фланец с крестовиной в проушину вилки так, чтобы подшипники и масленка встали по меткам, и вставить в отверстия игольчатые подшипники, надевая их на шипы крестовины. Запрессовать подшипники и вставить кольца.

После сборки карданов все три масленки заднего вала должны лежать в одной плоскости. Масленка промежуточного карданного вала после его присоединения должна лежать в этой же плоскости. После сборки кардана проверить, легко ли вращаются шипы крестовины в каждом из подшипников, повернув фланец до упора в вилку. Смазать масленки шприцем до полного открытия клапанов.

Снятие раздаточной коробки Рено Дастер

Renault Duster Снятие раздаточной коробки

Снимаем раздаточную коробку для ее ремонта или замены, а также при снятии коробки передач и демонтаже двигателя. Работу выполняем на смотровой канаве или эстакаде. Снимаем защиту силового агрегата (см. Снятие защиты силового агрегата). Снимаем привод правого колеса (см. Снятие приводов передних колес).

Выводим центрирующий буртик фланца вилки карданного шарнира из фланца выходного вала раздаточной коробки (см. Снятие карданной передачи).

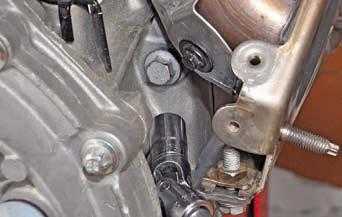

Головкой «на 13» отворачиваем два болта крепления кронштейна к раздаточной коробке и два болта крепления кронштейна к блоку цилиндров и поддону картера двигателя…

…вынимаем болты и снимаем кронштейн.

Для крепления кронштейна к блоку цилиндров и поддону картера двигателя применены специальные болты с центрирующим пояском (см. Раздаточная коробка).

Со стороны фланца картера сцепления головкой «на 13» с карданным шарниром и удлинителем отворачиваем верхний болт крепления раздаточной коробки к картеру сцепления (для наглядности показано на снятом двигателе).

Головкой «на 13» с удлинителем отворачиваем верхнюю гайку шпильки крепления раздаточной коробки к картеру сцепления.

Тем же инструментом отворачиваем нижнюю гайку шпильки крепления раздаточной коробки к картеру сцепления и два нижних болта.

Расположение гаек шпилек крепления раздаточной коробки к картеру сцепления (для наглядности показано на снятых с автомобиля агрегатах).

Сдвигаем раздаточную коробку по шпилькам картера сцепления…

…и снимаем раздаточную коробку вниз. При установке раздаточной коробки ориентируем ее так, чтобы шпильки картера сцепления совместились с установочными отверстиями в картере раздаточной коробки. Затем проходной вал раздаточной коробки вставляем в шлицы полуосевой шестерни дифференциала, а ведущий вал в шлицы коробки дифференциала, а для того чтобы шлицы обоих валов совпали, немного поворачиваем выходной и проходной валы раздаточной коробки. После того как шлицы совпадут, досылаем раздаточную коробку до упора в картер сцепления, при этом картер раздаточной коробки будет сцентрирован по установочным втулкам, запрессованным во фланец картера сцепления.

Установочные втулки картера раздаточной коробки

Крепим картер раздаточной коробки тремя болтами и двумя гайками. Затем с правой стороны наживляем два болта крепления кронштейна к картеру раздаточной коробки и два специальных болта крепления кронштейна к блоку цилиндров и поддону картера двигателя. После того, как болты будут наживлены, необходимо проверить, чтобы кронштейн находился в свободном состоянии. После этого можно постепенно, шаг за шагом, попеременно заворачивать болты крепления, одновременно проверяя, чтобы не было какого-либо перекоса кронштейна.

Если карданный вал уже разобран

Бывают случаи, когда карданный вал по неосторожности разошелся в шлицах при демонтаже. Или автолюбитель по неопытности заранее не поставил метки, при замене крестовины или подвесного подшипника

Внимательно присмотритесь, на некоторых карданных валах европейского производства метки ставятся на заводе в виде выпуклых треугольников, накерненых стрелок и точек, иногда метками выступают балансировочные пластины выгнутой формы и даже пресс-маслёнки.

Примечание: на всех карданных валах со смещенными крестовинами друг относительно друга есть метки.

Если вы не обнаружили меток, у вас есть два варианта — обратиться к специалистам для балансировки карданного вала или попытаться самостоятельно найти правильное положение.

НАЗНАЧЕНИЕ И УСТРОЙСТВО КАРДАННОГО ВАЛА ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

УСТРОЙСТВО КАРДАНА

Карданный вал ВАЗ 2107 состоит из следующих элементов:

• одна или несколько секций из тонкостенной полой трубы;
• шлицевое раздвижное соединение;
• вилка;
• крестовина;
• подвесной подшипник;
• элементы крепления;
• задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Между средним и передним элементом карданного вала расположена вилка. Вместе с крестовиной она передаёт крутящий момент при изгибе кардана. Задняя часть вала прикреплена к редуктору заднего моста через фланец. Хвостовик посредством внешних шлицов входит в зацепление с фланцем главной передачи.

Кардан является унифицированным для всех классических моделей ВАЗ.

УСТРОЙСТВО КРЕСТОВИНЫ

Крестовина ВАЗ 2107 предназначена для совмещения осей кардана и передачи момента при изгибе его элементов. Шарнир обеспечивает соединение вилок, прикреплённых к концам механизма. Основным элементом крестовины являются игольчатые подшипники, благодаря которым кардан может двигаться. Эти подшипники вставляются в отверстия вилок и фиксируются стопорными кольцами. При износе шарнира карданный вал начинает стучать во время движения. Изношенная крестовина всегда меняется на новую.

Брагодаря крестовине становится возможным вращение кардана под разными углами

ВИДЫ КАРДАННЫХ ВАЛОВ

Карданные валы бывают следующих типов:

• с шарниром равных угловых скоростей (ШРУС);
• с шарниром неравных угловых скоростей (классическая конструкция);
• с полукарданными упругими шарнирами;
• с жёсткими полукарданными шарнирами.

Классический кардан состоит из вилки и крестовины с игольчатыми подшипниками. Такими валами оснащается большая часть заднеприводных автомобилей. Карданы со ШРУСами обычно устанавливаются на внедорожниках. Это позволяет полностью устранить выбрацию.

Существует несколько видов карданов: на ШРУСах, с упругими и жесткими шарнирами

Механизм с упругими шарнирами состоит из резиновой муфты, способной передавать крутящий момент при углах не более 8˚. Так как резина довольно мягкая, кардан обеспечивает плавное начало движения и предотвращает резкие нагрузки. Такие валы не нуждаются в техническом обслуживании. Жёсткий полукарданный шарнир имеет сложную конструкцию, предполагающую передачу крутящего момента благодаря зазорам в шлицевом соединении. Такие валы имеют ряд недостатков, связанных с быстрым износом и сложностью изготовления, и в автомобильной индустрии не используются.

ШРУСОВЫЙ КАРДАН

Несовершенство конструкции классического кардана на крестовинах проявляется в том, что при больших углах возникают вибрации и теряется крутящий момент. Карданный шарнир может отклониться максимум на 30–36˚. При таких углах механизм может заклинить или совсем выйти из строя. Этих недостатков лишены карданные валы на ШРУСах, обычно состоящие из:

• шариков;
• двух колец (наружного и внутреннего) с канавками для шариков;
• сепаратора, ограничивающего движение шариков.

Максимально возможный угол наклона кардана такой конструкции составляет 70˚, что заметно выше, чем у вала на крестовинах. Существуют и другие конструкции шрусовых карданов.

Шрусовой кардан позволяет передавать крутящий момент под большими углами

Разгибание проушин вилки, обрыв шейки шипа крестовины.

Причины возникновения неисправности:

1. Карданный вал работает с постоянной перегрузкой. Пиковые нагрузки на кардан, слишком велики, для данного типа смазки.
2. Заклинивание подшипников крестовины, отсутствие смазки.
3. Установка некачественных крестовин, вилок.

Устранение неисправности:

1. Не допускать превышения крутящего момента.
2. Установить на карданный вал предохранительную муфту.
3. Проверить исправность предохранительной муфты при ее наличии.
4. Увеличить интервалы обслуживания крестовин.
5. Использовать в ремонте, только оригинальные запчасти карданных валов.

Увеличенный износ шеек (шипа) крестовины карданного вала.

Причины возникновения неисправности:

1. Применяемый карданный вал не рассчитан на нагрузку, которую он передает в процессе работы.
2. Заклинивание игольчатых подшипников крестовины, отсутствие смазки, несоответствующий тип используемого смазочного материала.
3. Установка некачественных крестовин, при ремонте карданного вала.

Устранение неисправности:

1. Проверить мощностные характеристики рабочего устройства. Не превышайте величину крутящего момента и скорости вращения, предписанных в инструкции на сельскохозяйственную технику, на которой применяется карданный вал.
2. Увеличить интервалы обслуживания крестовины. Использовать соответствующую смазку, для шарнирных соединений карданного вала.
3. Ремонт кардана, следует производить в специализированных мастерских, при использовании оригинальных крестовин.

Чрезмерный износ профильных труб или шлицевых соединений.

Причины возникновения неисправности:

1. Недостаточное количество смазки в профильной трубе или шлицевом соединении карданного вала.
2. Неверно подобрана длина кардана.
3. Поврежден защитный кожух или пыльник кардана, влечет за собой попадание грязи в профильную трубу, шлицевую часть, происходит выкидывание смазки.

Устранение неисправности:

1. Увеличить интервалы смазки шлицевого соединения, профильной трубы кардана.
2. Проверить длину карданного вала. Заменить его на более длинный.
3. Произвести замену защитного кожуха, пыльника шлицевого соединения.

Техника безопасности установки карданных валов и их технического обслуживания.

Перед началом эксплуатации, необходимо изучить инструкцию по установке и эксплуатации карданного вала, а так же руководство по эксплуатации трактора и сельскохозяйственной машины.

1. Установка карданного вала, производится при выключенном двигателе трактора, вращающиеся части неподвижны. Не производите установку, обслуживание карданных валов, при включенном двигателе и работающем валом отбора мощности.
2. Во время работы техники, не приближайтесь к вращающемуся кардану.
3. Ремонт карданного вала, осуществляется в специализированных мастерских. Установка карданного вала, требует наличие специального инструмента и требующих навыков работы с узлами трансмиссии.
4. Вращающиеся части сельхоз кардана, должны иметь защитные кожухи. Убедитесь, что на защитном кожухе нет следов повреждения. Защитный кожух не должен вращаться вместе с силовой частью.
5. После установки карданного вала, убедитесь что, защитные козырьки трактора и рабочего устройства обеспечивают единую систему с защитным кожухом кардана.
6. Не используйте карданную передачу в качестве ступенек или подставок.
7. Транспортировка карданных валов, осуществляется в горизонтальном положении. При транспортировке не рассоединяйте части карданного вала.

Кардан ВалТехно, осуществляет поставки карданных валов, универсальных крестовин, широкоугольных крестовин, профильных труб, шлицевых соединений для сельскохозяйственных машин. Ежемесячные поставки запчастей из Европы.

Неисправности кардана

Вибрация

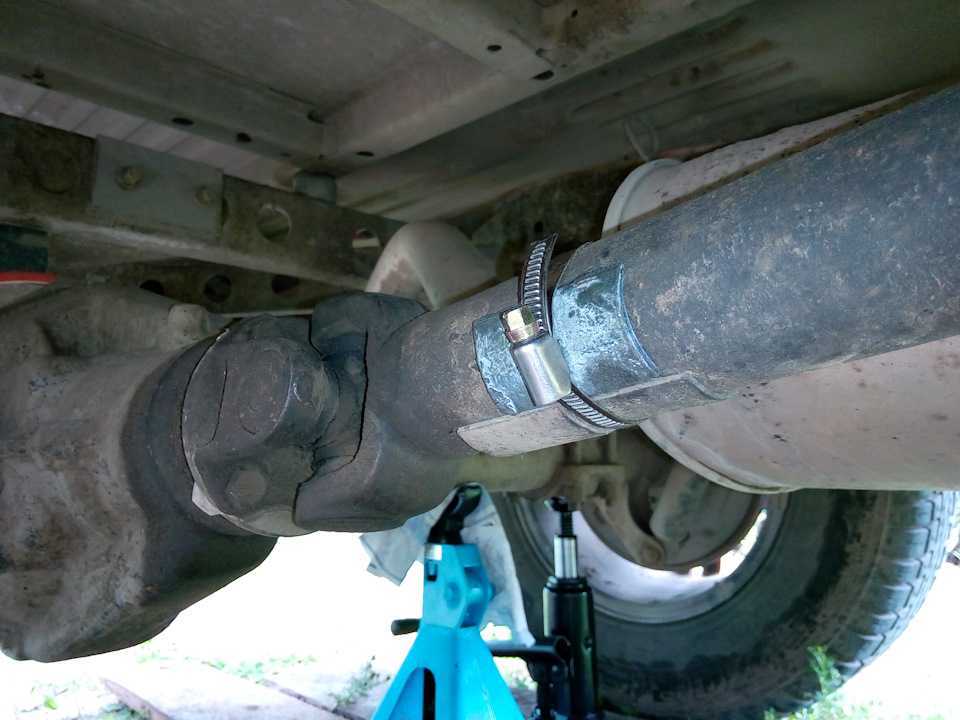

Иногда во время движения на ВАЗ 2107 начинает вибрировать кузов. Причина этого обычно кроется в карданной передаче. Это может быть установка вала изначально низкого качества или неправильная сборка узла. Вибрация может появиться и при механических воздействиях на кардан при наезде на препятствия или при ДТП. Такая проблема также может быть следствием неправильной закалки металла.

Причин, приводящих к дисбалансу карданной передачи, немало. Вибрация может появиться при больших нагрузках. Кроме этого, кардан ВАЗ 2107 может деформироваться даже при нечастой эксплуатации автомобиля. Это тоже приведёт к возникновению вибрации. В таких ситуациях требуется балансировка или замена узла, причём проблема должна быть устранена немедленно. В противном случае вибрация кардана может привести к разрушению крестовин и редуктора заднего моста, и стоимость ремонта многократно возрастёт.

Возникновение вибрации кузова ВАЗ 2107 может быть связано с повреждениями подвесного подшипника

Кроме этого, вибрация может могут возникнуть из-за резинового элемента подвесного подшипника. Резина со временем становится менее эластичной, и баланс может нарушиться. Выработка подшипника тоже может привести к вибрации кузова при трогании с места. Это, в свою очередь, может стать причиной преждевременного выхода из строя крестовин.

Ремонт изделия

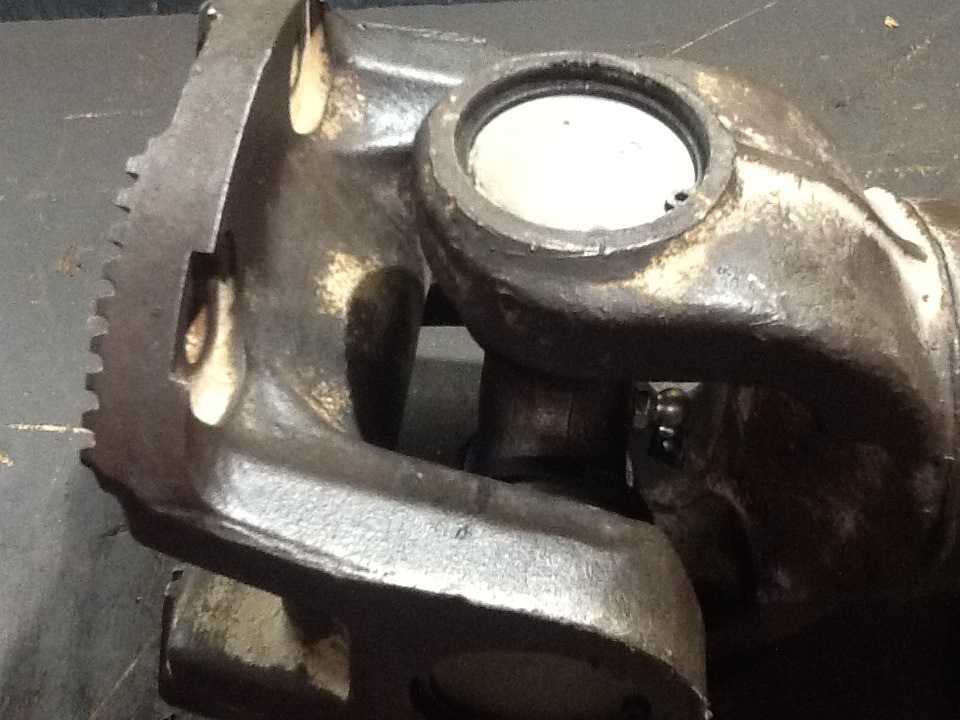

Ремонт подразумевает замену поврежденных крестовин и игольчатых подшипников.

Также не подлежат самостоятельному восстановлению детали с изношенными шлицевыми муфтами (допускается капитальный ремонт приводов в заводских условиях). Для замены крестовин потребуются молоток, отвертка и специальная оправка, позволяющая корректно вынимать и запрессовывать корпуса подшипников в штатные гнезда.

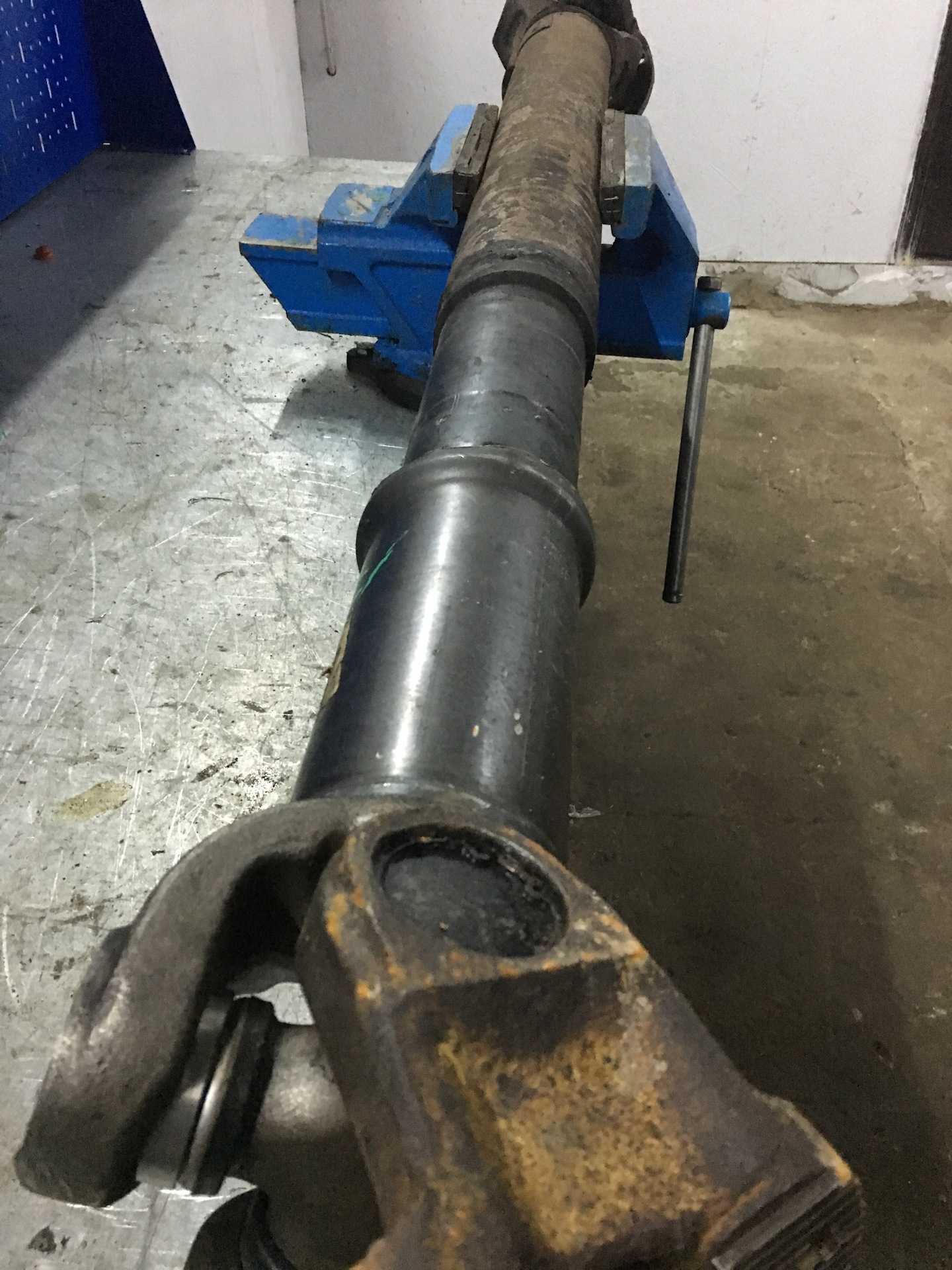

Загрязнения удаляют металлической щеткой, затем поверхности промывают водой. Корпуса подшипников забивают вглубь посадочных окон с помощью молотка и оправки (наносить сильные удары запрещено из-за риска разрушения корпусных деталей). Затем вынимают стопорные кольца с помощью отвертки с плоским жалом. Взаимное положение элементов помечают зубилом, чтобы сохранить балансировку вала после ремонта.

С помощью молотка и оправки аккуратно извлекают подшипник с одной стороны, затем привод разворачивается на 180° для удаления противоположной опоры. После этого демонтируют вилку с фланцем, извлекают оставшиеся 2 подшипника и удаляют изношенную крестовину. Новые детали устанавливают в обратном порядке. Подшипники и крестовины на переднем и заднем концах вала имеют унифицированную конструкцию. Во время сборки необходимо учитывать взаимное положение элементов. Если предполагается замена вилки, то привод в сборе требует повторной балансировки.

При монтаже вала масленки крестовины и скользящей вилки должны находиться в одной плоскости (с одной стороны вала). Масленка противоположной крестовины располагается под углом 90°, если смотреть со стороны переднего моста. Перед установкой вала на автомобиль в полость подшипников вводят специальную влагоустойчивую смазку для карданов. Для этого используют шприц, который поочередно подключают к пресс-масленкам. Вещество подается до тех пор, пока смазка не появится из-под уплотнителей опор.

Источник
