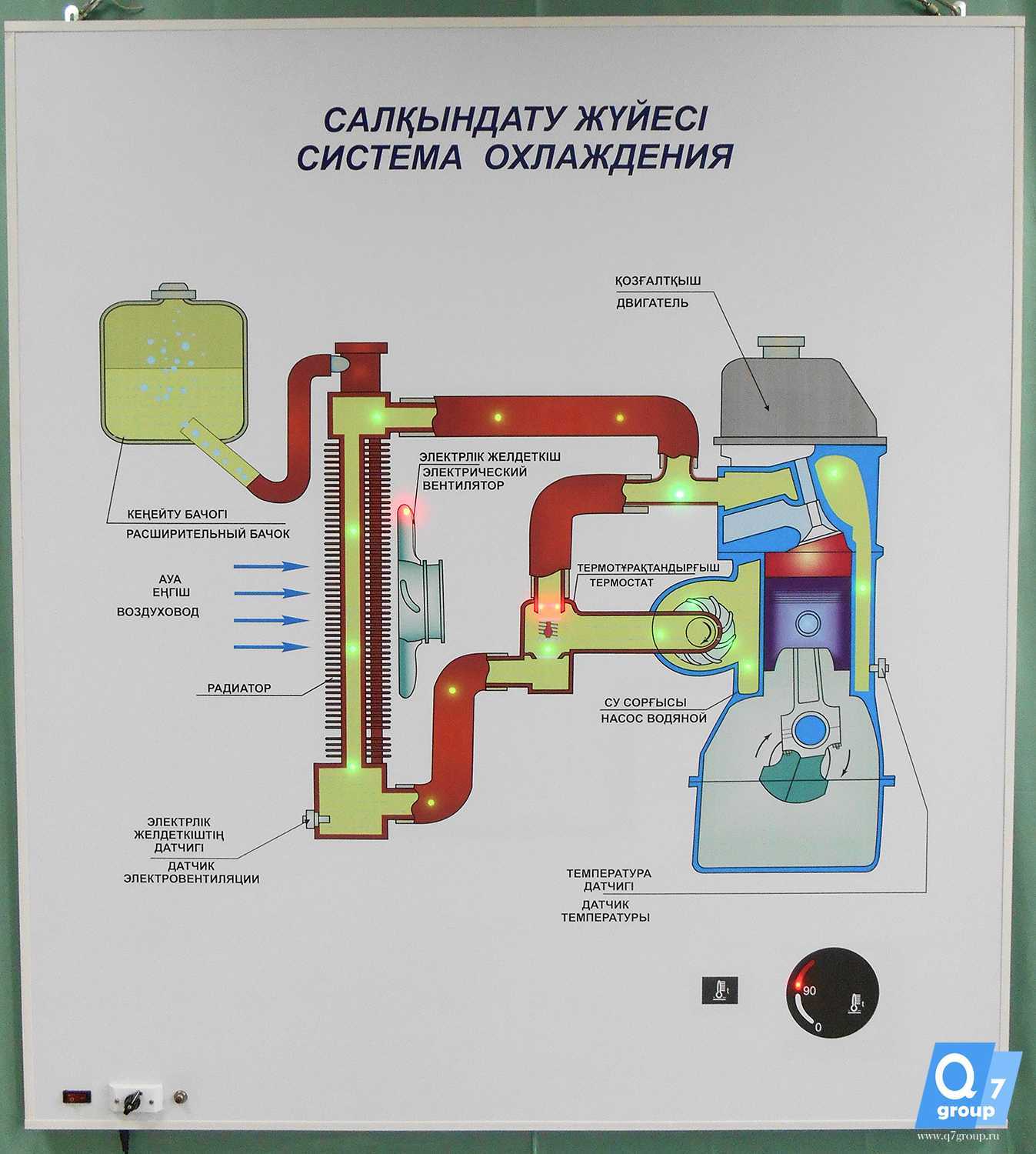

Схема движения охлаждающей жидкости в двигателе

Классификация охладителей

Существует три вида жидкостей для охлаждения:

• основные;
• без силикатов;
• без нитратов.

Исходя из основы вещества, их разделяют на пропилен-гликолевые и этиленгликолевые. Каждая группа отличается индивидуальным набором присадок и составом. Смешивание различных охладителей практически всегда запрещается. Особенно это касается безсиликатной группы, так как полученный раствор может коагулировать в охладительной системе, закупорив её. Это приведёт к необходимости промывки.

К антифризам предъявляются требования с учётом индивидуальных особенностей охлаждающей системы. Для эффективной функциональности двигателя Камри 2.4 производитель рекомендует использовать безсиликатные растворы, в основе которых лежит пропилен-гликоль, содержащие ингибитор коррозии.

• SuperLongLifeCoolant (S LLC) – розовый;
• LongLifeCoolant (LLC) – красный.

Система охлаждения

Теперь давайте рассмотрим более внимательно систему охлаждения современного легкового автомобиля. Нужно отметить, что на всех машинах она практически идентична. Отличия касаются в основном мелочей, а также в размещении элементов. Сейчас, применяется в основном принудительная разновидность, для массовых авто она показала себя более эффективной. Состоит она из следующих элементов:

Вентилятор . Этот элемент выполняет вспомогательную функцию. Его задача создавать дополнительный поток воздуха, который обдувая радиатор, охлаждает его. Сейчас обычно вентилятор оснащается электродвигателем. Но, на некоторых моделях применяется принудительный привод от коленвала;

Характеристики двигателя Тойота 2.4 2AZ

В двигателях серии AZ используются облегченные поршни

Силовая установка 2AZ-FE/FSE/FXE объемом 2,4 л, точный объем мотора составляет — 2362 куб. см., с классом экологичности евро 5. Годы его выпуска отсчитываются с 2000 года по настоящее время.

Рядный четырехцилиндровый двигатель Тойота 2AZ-FE, имеющий по 4 клапана на один цилиндр, сконструирован для поперечного расположения в моторном отсеке. Блок цилиндров с открытой рубашкой охлаждения – алюминиевый (легкосплавный). Размер диаметра цилиндра составляет 88.5 мм. В нем используются тонкостенные гильзы – чугунные, с неровной наружной поверхностью, для обеспечения теплоотвода и надежной посадки в блок цилиндров. В двигателе применяются легкосплавные поршни с длиной хода в 96 мм. Общая масса мотора составляет 138 килограмм.

Картер — он же верхняя часть масленного поддона серии AZ

Степень сжатия зависит от модификации двигателя, и находится в диапазоне от 9.6 до 12.5. Заводская мощность двигателя, также зависит от модификации и может составлять — от 149 до 170 лошадиных сил. Еще одним зависящим от модели двигателя показателем является крутящий момент – от 187 до 224 Нм.

В двигателе Тойота 2AZ-FE используется инжекторная, с распределенным впрыском топлива, система питания. Марка используемого топлива – 95 бензин. Расход топлива зависит от модели автомобиля, на котором установлен двигатель 2AZ. Более подробно ниже.

Рабочая температура двигателя Тойота 2.4 2AZ-FE находится в районе 95 градусов Цельсия. Для ее поддержания используется система охлаждения, состоящая из помпы, радиатора, механического термостата, отопительной печки и расширительного бочка.

Конструкция головки блока серии AZ.

Еще один важный момент — сколько масла в двигателе? В модификации 2AZ-FE — 4.3 литра, а в 2AZ-FXE — 3.8 литра. Допускаемое потребление составляет до 1000 грамм масла на тысячу километров. Регламентируемая периодичность замены моторного масла устанавливается по прохождению 10000 км. При этом рекомендуется осуществлять замену масла через каждые 5000 км пробега. Используется моторное масло 5W-30 и 10W-30 для двигателей Тойота 2AZ-FE.

Расход топлива

Расход топлива для моторов модификации 2AZ имеет различные показатели в зависимости от автомобиля, на который он установлен, может отличаться на 1.5 — 2 литра на 100 км.

Например, потребление бензина для Камри XV40 2.4 литра, с 5-и ступенчатой автоматической коробкой, составляет:

• 13.6 л. в городе;
• 7.8 на трассе;
• 9.9 смешанный цикл.

На какие Тойоты устанавливался 2AZ

В Тойота Камри мотор 2AZ объемом 2.4 литра устанавливался с 2002 по 2011 год. Помимо этого агрегат использовался в других моделях Toyota:

Тойота Солара XV30 рестайлинг

• Matrix S (с 2009 по 2011 г);
• Corolla XRS (с 2009 по 2010 г);
• Camry Solara (с 2002 по 2008 г);
• RAV4 (с 2004 по 2007 г);
• Highlander, Kluger, Harrier (с 2001 по 2007 г);
• Scion tC (с 2005 по 2010 г);
• Scion xB (с 2008 по 2012 г);
• Toyota MarkX Zio (с 2007 по 2013 г).

Тойота Матрикс

2. Двигатель

2.6.4 Таблица 2.3 Конструктивные и эксплуатационные особенности двигателей 1AZ-FE и 2AZ-FE

2006 — 2020 GriPower. Privacy Policy | Terms of Service

Забыли пароль?

Вернуться к входу

Закрыть

Датчики положения распредвала, коленвала

Настройка Моновпрыска (Часть 1)

Рулевая рейка — Ремонт рулевой рейки (Сальники рулевой рейки)

Это интересно: Руководство по ремонту и эксплуатации MG 350 Модели с 2010 года выпуска (с учетом обновления 2012 г, ), оборудованные бензиновыми двигателями

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей. В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 гсм2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых ам на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Что происходит на холодном моторе

Пока двигатель внутреннего сгорания функционирует, он выделяет значительные объемы тепла. Вследствие этого множество самых разных деталей подвергается действию высоких температур. Для отвода излишнего тепла была предусмотрена схема движения антифриза по разным кругам: так называемым ”большому” и ”малому”. Каждый из них является замкнутым, но отличается списком оборудования и деталей, которые в нем участвуют.

Подробнее о том, как устроена система охлаждения, мы говорим в отдельном материале. Итак, запускаем мотор, и сразу же начинает циркулировать антифриз. Обеспечивается это работой водяного насоса – помпы, который, в свою очередь, функционирует благодаря приводному ремню. Вначале движок у нас еще холодный, поэтому жидкость циркулирует между ним и водяной помпой. Это называется малым кругом, и происходит так до тех пор, пока мотор не прогреется до определенного температурного уровня.

После этого термостат автоматически закрывает малый круг, но открывает движение по большому кругу. Помпа снова закачивает антифриз в силовой агрегат. Как только его температура повысится до уровня рабочей, он через патрубки достигнет радиатора. С его помощью излишки тепла выводятся в окружающую среду, и двигатель снова работает в приемлемом температурном режиме.

Свойства охладителей

При эксплуатации температура охлаждающей жидкости достигает, а иногда и превышает 100 градусов, а во время простоя сравнивается с окружающей температурой. Эффективная функциональность охлаждающей системы Тойота Камри, а также долговечность силового агрегата V50 зависят непосредственно от качества антифриза, который должен отвечать следующим требованиям:

• подвижность;
• высокая теплопроводность, а также теплоёмкость;
• небольшой коэффициент температуры кристаллизации и расширения;
• вещество должно обладать антикоррозийными свойствами, а также не разъедать резиновые элементы.

Неисправности и ремонт двигателя 1AZ-FE/FSE

Появившеяся в 2000-м году AZ серия двигателей Тойота, сменила на посту, популярное и хорошо себя зарекомендовавшееся, семейство S моторов. В новых двигателях блок цилиндров стал легким алюминиевым, применена система изменения фаз газораспределения VVTi на впускном валу, используется непосредственный впрыск топлива (модификация FSE), для снижения нагрузок на гильзы, ось цилиндра смещена относительно оси коленвала, применена электронная дроссельная заслонка и прочее. Непосредственно двигатель 1AZ-FE/FSE является заменой всем известного 3S-FE/FSE, но в отличие от предшественника, на новом двигателе выпуск модификаций не достиг такого размаха…

Модификации двигателя Toyota 1AZ

1. 1AZ-FE — базовый мотор серии, степень сжатия 9.6 и 9.8. Мощность 145 и 150 л.с. Выпускается движок с 2000 по настоящее время. 2. 1AZ-FSE (D4) — аналог 1AZ-FE, но с непосредственным впрыском топлива. Степень сжатия, в зависимости от модификации, 9.8, 10.5 и 11. Мощность двигателя соответственно от 150 до 155 л.с.

Неисправности, проблемы 1AZ и их причины

1. Срыв резьбы в блоке для крепления ГБЦ. Основная проблема всех AZ двигателей, симптомы: антифриз на задней стенке блока цилиндров, перегрев, потеря геометрии, блок на помойку… Решается восстановлением резьбы, либо заменой блока цилиндров на обновленный 2007-го года выпуска и младше, именно тогда проблема была устранена. 2. Вибрация двигателя на холостом ходу. Проявляется, как правило, при падении оборотов до 500-600 об/мин и не дает спокойной жизни владельцам. Это особенность мотора с которой бороться бесполезно, можно почистить клапан холостого хода, дроссельную заслонку, форсунки, систему EGR (если имеется), дмрв, проверить подушки, в конце концов, это частично поможет. 3 . Дергается 1AZ двигатель. Чистите блок дроссельной заслонки и нагар во впускном коллекторе с его заслонками, мотор подвержен нагарообразованию, это поможет. Если же неисправность осталась, смотрите VVTi и лямбда-зонд.

Кроме этого, на моделях для японского рынка оснащенных системой EGR, существует традиционная проблема с образованием нагара и последующим плаванием оборотов, потерей мощности и общего тупизма автомобиля. Решается проблема чисткой либо заглушкой чудо клапана. Перегрев двигателя 1AZ чреват потерей геометрии и заменой мотора на контрактный. Версии FSE (D4) очень чувствительны к топливу, заправляя мотор шлаком, есть шанс попасть на замену ТНВД и форсунок, стоимость их достаточно высока. Цепь ГРМ нормальная, в среднем ходит более 200 тыс. км, не тянется и замены не просит. Несмотря на одноразовость блока, ресурс двигателя высок, пробег за 300 тыс. км совсем не редкость. В общем и целом, мотор хороший, если следить за состоянием и лить хорошее масло, то 1AZ вас не подведет. На базе данного движка выпускался и большеобъемный собрат, 2.4 литровый 2AZ, о нем отдельное упоминание. В 2007 году была представлена новая ZR серия моторов Тойота и модель 3ZR стала постепенно вытеснять 1AZ.

Двигатель Тойота Камри 2.4 2AZ FE

Сегодня популярность Тойота Камри для российских автолюбителей несомненна. Более трёх десятилетий она является лидером продаж.

Оно и понятно, комфортабельный и вместительный седан с ценой, как у бюджетного корейца в самой лучшей комплектации, делает такую покупку весьма привлекательной. Да и выпущенный на стыке веков 2.

4-литровый движок 2AZ-FE, экономичный и не такой форсированный, дал возможность приблизиться к бизнес-классу.

Особенности двигателя

Дешёвый и технологичный 2AZ-FE имеет открытую рубашку охлаждения и выполнен из алюминиевых сплавов под давлением.

Мотор оснащён цепным приводом, впускной распределительный вал оборудован системой VVT-i, отвечающей за своевременную смену фаз.

Коллектор впуска изготовлен из пластика и располагается сзади двигателя, что защищает его от сильных деформаций при авариях. Значительно снижают вес мотора пластиковые шестерни балансирного вала вкупе с пластиковым впускным коллектором.

Масляный насос двигателя FE имеет отдельный цепной привод, что позволяет ему мгновенно создавать нужное давление при запуске.

Такие особенности мотора 2AZ-FE при его небольшой мощности способствуют выравниванию тяговых характеристик и экономичному расходу топлива – порядка 11.5 литров в городском цикле.

Характерные неисправности силового агрегата

На то, что мотор 2AZ-FE скоро выйдет из строя, указывают следующие факторы:

1. Плавающие холостые обороты с последующей остановкой двигателя.
2. Переходные режимы с характерными провалами мощности.
3. Ухудшающийся запуск с многократными попытками.
4. Появление в расширительном бачке запаха выхлопных газов.
5. Обнаружение течи антифриза под впускным коллектором.
6. Искривление посадочной плоскости ГБЦ вследствие растягивания болтов крепления.

Причины всех этих последствий – выработка ресурса расходников, досрочные неисправности узлов и деталей двигателя серии 2AZ и обидный конструктивный просчёт инженеров фирмы Тойота. Перечислим самые характерные из них:

1. Выработка звёздочки впускного распредвала (привода механизма VVT-i).
2. Выход из строя помпы охлаждающей жидкости.
3. Отказ обгонной муфты генератора при выработке ресурса.
4. Залегание колец и выработка поршней.
5. Выработка ресурса поршневых колец и маслосъёмных колпачков.
6. Конструктивный просчёт инженеров – тонкие болты крепления ГБЦ Toyota Camry и, как следствие, их вытягивание и коробление плоскости головки.

Если первые пять причин – это выработка ресурса различных узлов и деталей двигателя FE, что вполне допустимо и объяснимо, то шестая причина требует дорогостоящего ремонта двигателя.

Ремонт головки блока

После установления причины частично разбираем движок: снимаем шкивы, клапанную крышку, отсоединяем впускной и выпускной коллекторы. Разбираем механизм газораспределения совместно с его приводом.

На распредвалах видна эмульсия (смесь антифриза и масла), образовавшаяся в результате вытягивания болтов. Откручиваем болты крепления головки мотора 2AZ-FE и снимаем головку с блока. Проверяем плоскость прилегания.

Если её повело, то отдаём в мастерскую, где на специальных шлифовальных станках деталь выравнивают.

Он состоит из резьбовых втулок с более длинной резьбой, и, представьте себе, после установки комплекта дефект больше не проявлялся. Тогда у Toyota Camry выпуска после 2004 года удлинили резьбу в ГБЦ на 6 мм, и «срыва головок» больше не происходило.

Вернёмся к нашему ремонту двигателя – после восстановления крепления промываем ГБЦ, клапаны тщательно притираем и производим замену маслосъемных колпачков.

Ставим головку на своё место в моторе 2AZ-FE с новой прокладкой и затягиваем крепление с моментом, указанным в инструкции.

Распределительные валы вставляем в головку и затягиваем посадочные места, после чего собираем газораспределительный механизм. Соединяем с головкой впускной и выпускной коллекторы, ставим клапанную крышку.

Что касается моторесурса двигателя Toyota Camry 2.4, то дилеры обещают, что 400 тысяч километров машина спокойно выдержит, но точный пробег до капитального ремонта пока неизвестен.

Ремонт Toyota Camry

Двигатели

Официально для рынка России двигателей было всего два: рядная «четвёрка» 2AZ-FE 2.4 л, V-образная «шестёрка» 2GR-FE 3.5 л. Блок цилиндров у обоих двигателей алюминиевый, но прослужит не менее 300000 км.

Из преимуществ моторов можно отметить долго служащую цепь в приводе ГРМ, индивидуальные катушки зажигания и фирменную систему VVT-i, регулирующую фазы газораспределения. Оба мотора надёжны, заплатить за это нужно тщательным и регулярным обслуживанием каждые 10000 км. Зазоры клапанов регулируются вручную, правда, нечасто – раз в 150000 км.

Дроссельную заслонку чистить от грязи нужно каждые 30000-40000 км. Процедурой лучше не пренебрегать, иначе придётся покупать новый дорогостоящий узел. Да и масло нужно менять по регламенту и заливать только качественное, чтобы не «потерять» муфту в системе VVT-i.

О неприятностях с ней скажут проблемы с запуском, стуки мотора на «холодную» и его неровная работа. Запотевший маслом двигатель говорит о проблемах в системе вентиляции картера – зачастую она требует чистки из-за быстро нарастающих отложений. А чтобы «умер» кислородный датчик, достаточно одной неудачной заправки.

На «четвёрке» каждые в два года нужно прочищать зазор между радиаторами, иначе может повести алюминиевую «голову» из-за перегрева. Уязвимое место у «шестёрки» – система питания. Форсунки требуют регулярной очистки от отложений, раз в 20000-40000 км.

Серьёзные неприятности может подкинуть лопнувшая резиновая вставка на трубке маслоохладителя: масло полностью вытекает из поддона. Поэтому реагировать на сигнал с приборки о падении давления масла лучше сразу. На пострестайлинговых автомобилях маслопровод стал цельнометаллическим, а для машин с проблемами утечки Toyota проводила отзывную компанию.

Индивидуальные катушки зажигания на V6 начинают «гореть» одна за другой после 140000 км, поэтому менять лучше весь комплект разом. Двигатель 2.4 был обкатан на предыдущих поколениях Camry, потому дефектов у него почти не наблюдается. После 80000 км подкапотное щёлканье даст знать о «кончине» натяжителя поликлинового ремня. В это же время, скорее всего, потребуется замена гидропомпы.

Трансмиссия

Надёжность трансмиссии шестой Camry сомнений не вызывает. МКПП представлена только одним пятиступенчатым вариантом, идущим в паре с двигателем 2.4. Только к приводу сцепления могут возникнуть вопросы: после 50000 км может отслужить своё выжимной подшипник, а на пробеге 80000 км потребуется заменить ведомый диск.

Проблемы с диском заявят о себе вибрациями во время движения и затруднениями при переключении передач. На «четвёрках» можно встретить и «автомат» с пятью ступенями. Агрегат в целом надёжный, но досадные «сюрпризы» может преподнести. Если селектор отказался переключаться, виной может быть заглючивший концевик, расположенный под педалью тормоза.

Лет через 6-7 из-за пропавшего контакта, вероятно, понадобится пропайка в БУ АКП, а если манипуляции не помогут – придётся поменять дорогой блок. На авто с двигателем V6 ставили только шестиступенчатый «автомат» Aisin U66E.

Наружные ШРУСы у этих модификаций обычно приказывают долго жить на пробеге 90000 км. Официально шарниры отдельно от полуосей не поставляются, поэтому их замена особо дешёвой не получится.

Ходовая часть

По ходовой части «Камри 6» практически беспроблемна. До замены колодок может понадобиться замена перегревающихся передних тормозных дисков. На каждом ТО для профилактики лучше очищать и смазывать склонные к закисанию направляющие в суппортах. После 80000 км может потребовать замены рулевой вал из-за изношенной нижней крестовины.

Реечный рулевой механизм долговечен и не потребует вмешательства раньше 200000 км. С гидроусилителем не всё так гладко. Самая частая неприятность – потеря герметичности шланга высокого давления между насосом ГУР и рейкой. В редких случаях после 100000 км начинают течь сальники, которые официально предлагаются только вместе с рулевой рейкой.

Подвеска – идеальна. После 60000 км придётся заменить втулки стабилизаторов. Всё остальное проявится только после 100000 км. На этом пробеге нужно будет поставить новые рулевые тяги, сайлент-блоки на передних и втулки на продольных задних рычагах. Ресурс же амортизаторов, шаровых, задних поперечных рычагов и вовсе стремится к 200000 км.

Шестое поколение «Тойота Камри» по нынешним меркам – супернадёжный автомобиль, причём независимо от места сборки. Особенно хороши версии с четырёхцилиндровыми двигателями. Аппарат довольно скучен как дизайном, так и техническими изысками. Не отличается и разнообразием модификаций.

Выбор шруса для камри 40

Правила замены узлов карданного вала одинаковы для всех Камри, но их детали различаются даже у моделей с одинаковыми вариантами кузова, то есть взаимозаменяемость исключена! Таким образом, замена будет качественной и будет оправдана только в случае грамотного выбора новых гранат, различающихся в зависимости от коробки передач автомобиля:

• толщина вала;
• количество насечек, сделанных в кольце АБС;
• количество слотов и т.д.

Как выбрать ШРУС для Toyota? В первую очередь выбирайте тот, который предназначен производителем непосредственно для коробки передач, установленной в автомобиле.

Ремонт и обслуживание

Обслуживание силового агрегата Тойота 2AZ-FE заключается в своевременной замене расходных материалов.

Регулировка клапанов на 2AZ — операция не простая. Не в каждом сервисе возьмутся за такую работу, а где это сделают правильно, попросят не маленькую сумму. Поэтому владельцы данной процедурой часто пренебрегают.

При появлении излишней вибрации и нарушении плавности работы мотора 2AZ-FE потребуется проверить состояние балансировочных валов. Они расположены в картере двигателя.

Ремонт двигателя серии 2AZ-FE требует значительных денежных вложений. При наблюдении износа отдельных элементов мотора, капиталка двигателя заключается в полной замене силового агрегата. Многие автовладельцы решают проблему путём приобретения контрактного мотора 2AZ-FE.

Замена цепи ГРМ

Замена цепи ГРМ на силовом агрегате 2AZ-FE осуществляется по мере износа основных элементов, входящих в газораспределительный механизм. Стоимость оригинального ремонтного комплекта очень высокая, поэтому рациональней использовать аналоговые варианты. Их цена может составлять от 3500 до 10000 рублей. Выпускаются японской фирмой OSK. Также потребуется приобрести моторное масло, масляный фильтр и герметик. Приобретение указанных материалов обойдется в три тысячи рублей. При выполнении замены цепи ГРМ в сервисных центрах, стоимость работы составит порядка 12000 рублей.

При замене цепи ГРМ требуется сопоставить все метки, предусмотренные в моторе 2AZ-FE. С их помощью выставляются следующие элементы по отношению друг к другу:

• шкив коленвала с нулевой отметкой на лобовой части;
• звездочки распределительного вала с крышкой подшипников распредвала;
• звездочки впускного и выпускного распределительного вала.

Круги циркуляции

Обычно выделяют большой и малый. Основным считается малый. По нему жидкость циркулирует сразу после запуска мотора. В функцию этого круга входит поддержание оптимальной температуры для работы силового агрегата. В малый круг входит помпа, рубашка мотора и печка. Это позволяет быстро прогревать двигатель. Также, при низкой температуре воздуха антифриз двигаясь только по малому радиусу, не будет остужать силовой агрегат до минимальной температуры, наоборот, сохраняя тепло.

Внешний радиус (круг) системы охлаждения включает в себя радиатор и расширительный бак. Циркуляция антифриза по нему, начинается только после достижения двигателем рабочей температуры. Открытие подачи происходит после срабатывания термостата.

Иногда, в системе могут происходить сбои. Они являются следствием заклинивания термостата. В зависимости от того, в каком положении его заклинило, двигатель будет или перегреваться, или наоборот, не сможет достичь оптимальной температуры. Устраняется проблем путем замены термостата, также желательно, иногда для профилактики промывать систему.

Заключение

. Охлаждающая система является важным элементом, обеспечивающим работоспособность двигателя. Для полноценной диагностики неисправностей нужно знать, чем различаются малый и большой круг охлаждения двигателя. Разобравшись в данном вопросе, вам будет значительно проще выявить причину неправильной работы этой системы.

Главные рекомендации по эксплуатации

Чтобы продлить срок службы механизмов, необходимо позаботить о благоприятных условиях эксплуатации агрегата.

Избегайте применение некачественного топлива или масла, которые так необходимы для полноценного функционирования любого мотора. Даже незначительное количество серы, которая может оказаться в составе бензина, может стать причиной износа прецизионных сопряжений, словно от абразивного порошка.
Чтобы не столкнуться с проблемой протечки бензина из ТНВД в масляный картер, рекомендуется постоянно контролировать показатель уровня масла. Для этого не обязательно иметь приборы, все делается на ощупь. Если уровень растет, то стоит провести диагностику состояния насоса.
Впускная система должна быть под контролем. Поэтому необходимо обеспечить ее полноценную прочистку

Для этого необходимо прогнать силовой агрегат на больших оборотах, что позволит избавиться от возможного нагара на деталях ШПГ.
При замене ремня ГРМ важно следить за совпадением меток звездочек на крышках передачи и на самой цепи. Все расходные материалы для установки должны быть качественные.

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Виды антифриза: что залить в Тойота Камри 40?

Антифризы разделяют по видам, в зависимости от состава продукта, который определяет характер его использования. Классифицируют следующие виды охладительных жидкостей:

• Традиционные – содержат минимальное количество присадок;
• Гибридные G-11 – представляют собой базовый набор неорганических компонентов, подойдут при нерегулярном или щадящем использовании автомобиля;
• Карбоксилатные G12 или G12 плюс – составы разработаны для современных и высоко оборотистых двигателей, идеально подходит для двигателя Камри;
• Лобрид антифризы G12++ или G13 – являются наиболее экологичными и содержат массу дополнительных присадок. Подходит для Камри, однако имеют высокую стоимость.

В Тойота Капри запрещается заливать дистиллированную или очищенную воду – это может привести к закипанию двигателя или окислению метала и образования сколов. Защитите свой автомобиль – заливайте только сертифицированные средства!

Важно знать! Смешивать можно только антифризы одного вида, которые характеризуется составом продукта. Одинаковый цвет в охладительных жидкостях не является показателем совместимости продукта

В жаркую погоду

Особенно внимательным нужно быть и в жару, ведь в это время машины перегреваются, жидкость в двигателе закипает не только от длительной работы, но и от жары. Старайтесь часто проверять исправность мотора, следить за уровнем масла

, смотреть, чтобы в систему не попал мусор или пылинки. Частой поломкой во всех погодных условиях является радиатор, который так и норовит подтекать, тем самым создавая вероятность поломки или засорения всей охлаждающей системы.

В плохих погодных условиях может работать плохо любая техника, но особое внимание стоит уделить именно двигателю и его составляющим, они и есть сердцем всего механизма. Часто возникают проблемы с охлаждением цилиндров, на это тоже стоит обратить отдельное внимание
