Толщина тормозных колодок: минимальная и допустимая для передних и задних колодок

Чем отличаются барабанные тормоза от дисковых?

Один из недостатков барабанных механизмов в сравнении с дисковыми — отсутствие эффекта самоочистки. Продукты износа от тормозных колодок остаются внутри барабана и оставляют характерные следы на рабочих поверхностях фрикционных элементов.

Редакционная Калина часто используется для участия в различных соревнованиях. То есть условия ее эксплуатации можно назвать тяжелыми. Однако, к нашему удивлению, износ родных колодок оказался небольшим — примерно 30%. Вероятно, причина в том, что у машины относительно небольшая масса, да и динамические показатели не выдающиеся.

Увы, продукты износа значительно подпортили рабочие поверхности накладок и барабанов. Это уже не исправить. При очередной замене колодок придется обновить и барабаны, иначе они сразу же подпортят новые колодки. Однако ничего криминального в дальнейшей эксплуатации автомобиля в таком виде нет. Снижение эффективности задних тормозов не заметно даже при движении по гоночному треку. В целом же барабаны, как и диски, способны переживать по два комплекта фрикционных накладок.

Какую тормозную колодку лучше купить

При выборе колодок нужно обратить внимание на качество упаковки, ровность, отчетливость надписей на ней. Также обязательно должен быть указан год, страна выпуска, нужно просмотреть наличие знаков сертификации товара, затем осмотреть внешний вид товара

На ней не должно быть сколов или вмятин, накладка должна плотно лежать на основе.

Помимо самого изделия в упаковке обычно лежит паспорт, гарантийный талон, сертификат качества, инструкция по эксплуатации. Специалисты рекомендуют ставить на авто передние и задние колодки одновременно для их равномерного износа.

Выбор тормозных систем для иномарок велик, в ТОП производителей этой продукции вошли:

Ate – один из лидеров мирового рынка. Эти изделия хороши при любом стиле езды. Также они долговечны и увеличивают срок службы дисков;
Nisshinbo – самый надежный японский производитель из представленных в рейтинге. Его модели имеют продуманную конструкцию для равномерного контакта с диском;
Zimmermann – компания, которая гарантирует качество каждого поставляемого на рынок товара благодаря контролю производства и тщательной проверке характеристик. Этим колодкам не нужно время для притирки, они выдают максимальную эффективность сразу после выезда автомобиля из автосервиса;
Wagner – лучший американский производитель тормозных систем, охватывающий все ценовые сегменты рынка;
Ferodo – автор экологичных колодок с минимальным добавлением тяжелых металлов во фрикционную смесь;
Trw Lucas производит лучшую по эффективности торможения продукцию. Они не пылят, выдерживают экстремально высокие температуры. Модельный ряд бренда широк: представляет тормозные системы для автомобилей и мотоциклов;
Ebc Brakes – лучшие неоригинальные колодки с хорошими показателями эффективности и безопасности торможения.

Лучшими производителями колодок для российского автопрома оказались:

Sts – компания с самым широким ассортиментом. Ее качество изделий сравнимо с импортными изготовителями;
Вати – изделия с экологичным составом без асбеста для автомобилей ВАЗ;
MarKon – самые дешевые колодки из представленных в рейтинге.

Изучив ТОП-10, водитель поймет, тормозные колодки какой фирмы лучше купить для автомобиля, исходя из его манеры езды, финансовых возможностей и технических приоритетов.

Тормозные колодки являются одним из самых расходных узлов автомобиля и, в то же время, очень важным элементом тормозной системы. Из-за постоянного трения и перегрева они подвергаются повышенным перегрузкам, но от их качества напрямую зависит безопасность водителя и пассажиров.

В современном мире много производителей и брендов, у водителей возникает закономерный вопрос – тормозные колодки какой фирмы лучше выбрать? Одни изделия издают какие-то неприятные звуки при торможении, другие изнашиваются чуть ли не моментально. Так на чем же остановить свой выбор? Какие поставить? Рассмотрим вопрос предметно.

Симптомы износа деталей

Общее техническое состояние автомобиля, в том числе и его тормозной системы можно проверить при помощи персонального ODBII сканера. Данного рода устройства широко распространены на рынке и помогут сэкономить бюджет и время на посещении СТО. Если вы не хотите тратить больших сумм на приобретение устройства, можем порекомендовать вам бюджетный сканер корейского производства Scan Tool pro Black Edition.

В процессе езды отмечается несколько признаков, по которым можно сориентироваться, когда пора менять колодки передних либо задних тормозов, а то и все вместе. Симптомы такие:

металлический скрежет при нажатии на педаль говорит о полном износе накладок;
увеличенный ход педали тормоза, ее вибрация в нажатом состоянии;
при торможении появляется ощущение, что переднюю либо заднюю часть автомобиля уводит в сторону, а на скользкой дороге машина легко уходит в занос;
не действует исправный ручной тормоз;
для остановки необходимо прикладывать больше усилия на педаль.

Если при торможении со стороны колес слышится металлический скрежет и писк, то вопрос, через сколько менять негодные детали, уже не стоит. Замену необходимо сделать в срочном порядке, поскольку фрикционных накладок уже не осталось и стальное основание трется о рабочую поверхность диска.

Обнаружив один или несколько симптомов, указывающих на проблемы с колесными механизмами тормозов, проверьте состояние накладок. Рекомендации по выполнению диагностики следующие:

Если на автомобиле установлены легкосплавные колесные диски с большими отверстиями, то для обследования передних суппортов ничего разбирать не придется. При необходимости поднимите машину домкратом, чтобы выставить проем диска напротив механизма тормозов.

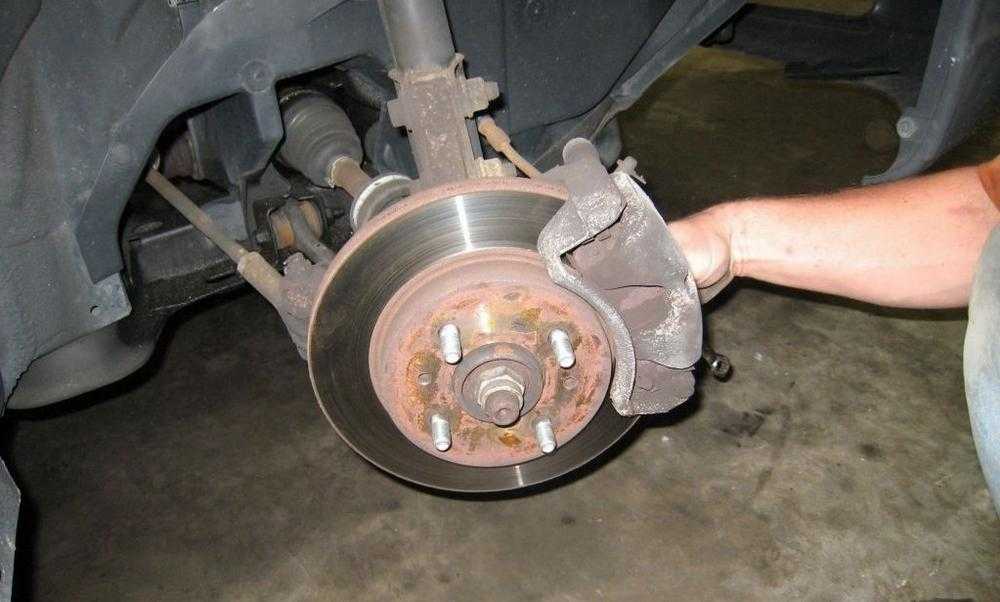

Колеса со стальными дисками нужно снимать. Осмотрите передние тормозные колодки и оцените толщину накладок. Если она составляет меньше 3 мм, детали следует заменить немедленно. С толщиной 3-5 мм можно проехать еще 1-2 тыс. км, не более.
Задние тормоза бывают дисковые и барабанные. Первые обследуются аналогично передним, а вторые придется разобрать. Снимите колесо и отпустите «ручник», затем открутите барабан и аккуратно сбейте его со ступицы. В отличие от передних колодок, задние надо менять при толщине 1,5-2 мм.

Когда в результате диагностики обнаружен износ элементов, близкий к максимальному, но замена откладывается по различным причинам, ездите аккуратно и без спешки. Случается, что изношенная накладка при резком нажатии на педаль отрывается целиком.

Проводя диагностику, обратите внимание на рабочую поверхность тормозных барабанов и дисков. Если ее выработка составляет 2 мм и больше (определяется по глубине канавки штангенциркулем), то деталь подлежит замене

Износ тормозных дисков

Износ тормозных дисков протекает более стабильно и предсказуемо. Чаще всего дисков хватает на два комплекта колодок. Уменьшение толщины диска примерно на 2 мм означает износ в 100%. Со временем из-за выработки на кромке тормозного диска образуется фаска.

Дизайн многих колесных дисков позволяет просунуть между спицами руку и на ощупь определить выработку тормозного диска. Главное, не делать этого, пока тормозной диск еще горячий, сразу после поездки с интенсивными торможениями. Этот прием будет полезен тем, кто планирует приобрести автомобиль с пробегом. По износу диска можно сделать выводы о реальном пробеге машины или об условиях, в которых ей приходилось ездить. Но лучше всего колесо все же снять и тщательно осмотреть тормозной механизм, включая внутреннюю сторону диска. Бывает, что именно там из-за коррозии образуются канавки и волнистая поверхность.

Контроль износа

Определить, когда менять тормозные колодки, можно различными способами. Первый способ – визуальный. Достаточно просто посмотреть на них и проверить, сколько миллиметров составляет толщина фрикционной накладки. Если осталось 2-3 мм, это означает, что допустимый ресурс исчерпан, и пора отправляться в магазин, т.к. максимум через 2-3 тысячи километров фрикционная накладка полностью сотрется, и при торможении с тормозным диском будет соприкасаться металлическая основа колодки, что, в свою очередь, грозит повреждением диска.

Статья в тему: Porsche Boxster RS 60 Spyder, обзор Джереми Кларксона

Может возникнуть вопрос: как определить износ тормозных колодок, если задние тормоза барабанные, и сами рабочие элементы не видно?

Для этого, в большинстве тормозных барабанов существует специальное отверстие, через которое можно увидеть степень износа.
Кроме того, можно проверить уровень тормозной жидкости. Чем тоньше фрикционные накладки, тем больше выходят поршни из рабочих тормозных цилиндров, а внутрь них нагнетается жидкость, соответственно, ее уровень в бачке падает.

Помимо визуального способа определения, когда нужно менять тормозные колодки, существуют еще два: механический и электронный. Для реализации первого метода колодки оснащаются специальными металлическими пластинками, которые по мере истирания фрикционных накладок начинают соприкасаться с тормозными дисками и издавать хорошо различимый скрип. Как правило, скрип появляется, когда толщина накладки составляет 2-2,5 мм. Это предельный допустимый износ. В дальнейшем скрип становится громче.

Для электронного контроля применяется датчик износа тормозных колодок. Этот датчик представляет собой сердечник (пластинку) из мягкого металла, встроенную в тело самой колодки (конструкция может быть и иной, например, сердечник может находиться внутри пластмассового контейнера). К датчику при помощи провода подключается индикатор на приборной панели. Когда фрикционная накладка истирается до датчика, сердечник последнего соприкасается с тормозным диском, и замыкается электрическая цепь, в результате загорается индикатор на приборной панели. Дополнительно к этому может включаться звуковой сигнал.

Статья в тему: Обзор внедорожника Subaru XV

Более совершенный датчик износа тормозных колодок позволяет контролировать не только сам факт, но и степень износа фрикционных накладок. В самом материале накладок имеются металлические включения, что делает его проводником электрического тока.

По мере истончения меняется сопротивление фрикционных накладок. Датчик отслеживает его значение и, как только оно достигает определенного уровня, подает сигнал о том, что накладки стерлись, и указывает, до какой степени.

Следует отметить, что датчик может подавать водителю ложные сигналы. Часто это происходит из-за воды, попадающей в механизмы. Сопротивление электрической цепи меняется, и загорается индикатор.

Несмотря на простоту устройства, датчик износа тормозных колодок имеет некоторые недостатки. Под воздействием влаги его контакты могут окислиться, и электрическая цепь будет разомкнутой, независимо от степени износа. Кроме того, провода, которыми он подключается, довольно тонкие, и существует риск оборвать их при езде по грязи.

Однако эти недостатки не означают, что водитель не будет проинформирован о необходимости замены. Сердечник в изношенной накладке будет тереться о поверхность тормозного диска, издавая скрип, т.е. сработает механический способ оповещения. Бояться повреждения диска не следует, т.к. металл сердечника слишком мягкий для этого.

Может случиться и так, что толщина накладок еще достаточная, но замена колодок необходима. Причина в их повреждении. Об этом обычно сигнализирует сильное биение в педаль тормоза при интенсивном торможении. Справедливости ради следует заметить, что в половине случаев причиной биения становятся тормозные диски.

Признаки износа

Отвечая на вопрос: «как часто менять тормозные колодки?» необходимо для начала рассмотреть признаки, по которым определяется предельный износ колодок. От того, насколько они стерты или пришли в негодность зависит частота замены. Определить предельный износ тормозных колодок можно по различным косвенным признакам. Необходимо лишь правильно интерпретировать и не игнорировать их. Симптомами износа тормозных колодок являются:

Увеличение тормозного пути

То есть, ввиду того, что фрикционный материал максимально стерт, а соприкосновение колодки с диском происходит за счет металлического основания, то и коэффициент торможения снижается, увеличивая длину тормозного пути.

Нарушение прямолинейности во время торможения

Это возможно при неравномерном износе тормозных колодок и неправильной работе суппорта, при котором один из дисков зажимается сильнее.

Снижение жесткости тормозной педали и увеличение ее хода

Еще один признак неисправности тормозной системы, в том числе износа тормозных колодок. Кроме того, если вы нажали на педаль тормоза, а она не вернулась в обратное положение, то это говорит о том, что колодки стерлись полностью, а сама она из-за высокой температуры пригорела к диску.

Положение исправит только ремонт с заменой диска и колодок.

Снижение уровня тормозной жидкости

Ввиду того, что при износе накладок ширина колодки уменьшается — поршням суппорта приходится при торможении выдвигаться дальше, что уменьшает уровень тормозной жидкости в бачке.

Появление скрипа и скрежета

Этот признак износа появляется тогда, когда фрикционный материал стирается полностью, а торможение происходит за счет металлического основания колодки.

Появление темного налета или пыли на колесных дисках

Темная угольная пыль – признак истирания фрикционного материала

Металлическая пыль – признак стирания тормозного диска основанием изношенной тормозной колодки.При возникновении подобных признаков стоит обратить внимание на тормозные колодки и их состояние. Ведь при их критической изношенности могут возникнуть более серьезные проблемы в виде заклинивания тормозных колодок и разрушения ступичных узлов

Кроме того, современные автомобили комплектуются специальными электронными датчиками, показывающими состояние колодок и уровень их изношенности. После того, как накладка сотрется до критического уровня на панели загорится лампочка. В механических датчиках в подобных условиях будет слышен металлический скрип и скрежет, который издает пластина, закрепленная за основание колодки, которая при стирании накладки до минимального значения начинает соприкасаться с тормозным диском. Это явный признак того, что пора менять колодки.

Еще одним способом определения уровня износа колодок является их визуальный осмотр. Если фрикционный слой истерт и ширина его составляет менее 5 мм, то такую колодку необходимо менять. Критической толщиной накладки считается 1,5 – 2 мм. Наличие на колодке маслянистой жидкости и ее неравномерный, заметный глазу, износ также являются основанием для замены.

Таким образом, ответ на вопрос «через сколько менять тормозные колодки?» прост. При первом возникновении вышеописанных признаков. А вообще не желательно доводить износ накладок колодки до уровня меньше 5 — 6 мм, так как это может привести к износу тормозных дисков, течи тормозных цилиндров и полному отсутствию тормоза автомобиля.

Типы фрикционного покрытия колодок

Основным рабочим материалом, отвечающим за процесс остановки авто, является фрикционный слой, закрепленный на металлической части колодки. Идеального сочетания материалов, применяемых в их производстве, достичь пока не удалось. Сейчас производятся четыре типа тормозных планок:

Колодки с нанесенным на них полуметаллическим фрикционным слоем, в котором встречается до 65% составляющих из меди, стальной проволоки или порошка железа, смешанных для лучшего трения с графитом. Их плюс – высокая теплоотдача, а минусы – быстрый износ и шум.
Планки с приклеенным к ним материалом из органических составляющих: высокотемпературной смолы, резины, стекла, кевлара и углерода. К их положительным качествам можно отнести менее шумную работу и мягкость, а к отрицательным – меньший срок службы и достаточное количество выделяемой ими пыли.
Колодки с небольшим содержанием металлических элементов, не более 30%, с добавлением органических (вышеописанных) веществ. Что способствует неплохому теплообмену, но сказывается на их шумности.
Керамические планки, считающиеся на данный момент лучшим вариантом. Их фрикционный слой изготовлен из керамических волокон с добавлением наполнителя, включающего в себя небольшое количество меди. Обладая небольшим весом, эти колодки в эксплуатации более долговечны и производят меньше шума.

Как понять что пора менять тормозные колодки без прямого доступа к ним

Разобравшись, при каком примерно пробеге следует заменить колодки на новые, рассмотрим основные симптомы износа, методами, что не требуют специального инструмента и доступны каждому.

Если у вас установлены легкосплавные диски и дисковые тормоза, то иногда можно наблюдать колодки непосредственно:

Самый простой вариант. Сработает индикатор износа колодок. Бывает электронный и механический. Электронный — это лампочка на приборной панели. Срабатывает от замыкания на датчике, когда дотрет до металла

Внимание! Возможны ложные срабатывания из-за замыкания вследствие попадания влаги. Принцип механического индикатора еще проще: при торможении будет слышен характерный свист индикатора.
При отсутствии индикатора вы услышите звуки трения металла об металл при разрушении или истирании фрикционного слоя.

Обратите внимание количество тормозной жидкости

Как правило, ее заливают до верху. При отсутствии утечек, понижение уровня вызвано увеличившимся ходом поршней из-за износа колодок. Критическое падение уровня также имеет оповещение контрольной лампой.
При интенсивном торможении ощущается биение на руле. Обычно возникает из-за деформации самой колодки или тормозного диска. Можно провести тест: разогнавшись километров до 80, провести экстренное торможение (смотрите, чтобы никого не было сзади!) — если возникает биение на педали, увод в сторону, то нужна замена колодок и, весьма вероятно, и дисков.
Возрос тормозной путь до полной остановки, педаль тормоза стала схватывать в конце рабочего хода, появились другие странности в работе тормозной педали.
Появился увод в сторону, возникают заносы на скользком покрытии из-за неравномерного торможения.

Методы испытаний

Фактический химический состав, которым обладают колодки чугунные тормозные для вагонов и локомотивов, определяют по ГОСТ 22536.0 и еще целому ряду межгосударственных стандартов.

Для оценки правильности исполнения мест сопряжения отверстия под скобу и прилегания башмака к спинке используют шаблоны – проходные и прямоугольную призму. Контроль соприкосновения эталонного образца осуществляют при помощи щупов. Линейные дефекты измеряют стандартным штангенциркулем.

Тест на прочность спинки проводится под прессом – на готовое изделие воздействуют с усилием от 30 тс (300 кН). Под нагрузкой в 30 кН, десятимиллиметровым шариком, находят твердость (по шкале Бринелля) – по нормам ГОСТов 27208, 9012, 23677.

Для определения микроструктуры следует руководствоваться положениями межгосударственного стандарта 3443. Фактическую массу допустимо вычислять с погрешностью ± 0,2 кг.
