Какие лампы бывают

• Мощность лампочки для дальнего света составляет 55 Вт, у которой маркировка Н1, что говорит о необходимости использования только галогенки.
• Лампа ближнего света, для нее предусмотрена аналогичная мощность на 55 Вт с кодировкой Н7. Данный световой элемент предполагается устанавливать на последнее поколение световых приборов. Н7 характеризуется небольшим нагревом цоколя и не ослепляющим световым лучом, как на Н1, но зато яркость на 20% больше.
• Поворотные показатели спереди автомобиля и сзади имеют штифтовые части PY21W на 21 Вт, окрашенные внешне в оранжевый цвет.
• Противотуманки комплектуются галогенными Н11 мощностью в 55 Вт. Данный тип представляет абсолютно новую генерацию, рассчитанную на 2000 часов, которые устанавливаются на осветительные приборы небольшого размера.
• Габаритные огни спереди, указатели поворота на крыльях, подсветка номера и приборы дневного света в салоне оснащены элементами W5W на 5 Вт с пластиковым патроном, который позволяет повысить срок эксплуатации.
• На стоп-сигналы и габариты сзади следует устанавливать двухнитиевую лампу P21W/5W паспортной мощностью в 21/5 Вт
• Задняя противотуманка и оптика, подсвечивающая задний ход, на Renault Megane 2 имеет осветительные элементы штифтового типа P21W мощностью 21 Вт
• За подсветку в багажном отсеке отвечает лампа C5W на 5 Вт.

Как снять переднюю оптику

В этом разделе опишем как снять фару с левой стороны Рено Меган 2(правая снимается идентичным образом). Для снятия фары потребуется набор ключей TORX, торцевая головка на 13, шлицевая и крестообразная отвертки.

• Сначала скидываем минус с АКБ.
• Снимаем защитный кожух с картера мотора Меган 2.

Откручиваем и извлекаем сердечник крепления бампера к верхней поперечине рамки радиатора поддев его отверткой. Затем достаем пистон из отверстия бампера.

• Снимаем подкрылок переднего колеса Megane 2, а затем сдвигая бампер вперед, ослабляем по 2 фиксатора слева и справа.
• Чтобы снять бампер, тянем его вперед и вверх, чтоб он вышел из зацепления с держателями.

Отсоединяем проводку противотуманных фар Меган 2 и снимаем бампер.

Откручиваем крепежные винты блок-фары – один снаружи, второй внутри.

Поддеваем верхний крепежный фиксатор фары и вынимаем его через отверстие верхней радиаторной рамы.

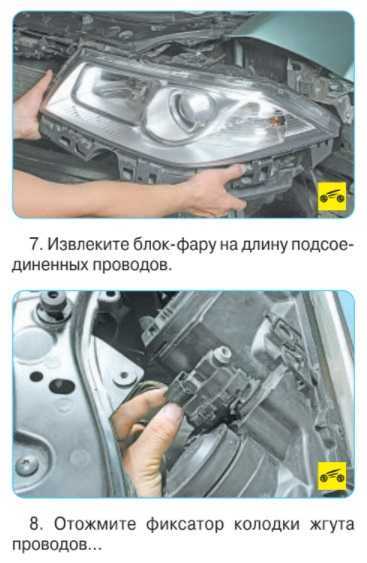

Не полностью вынимаем блок фару и отсоединяем колодки проводов от корректора света.

Снимаем блок-фару с Рено Меган 2.

Установка блок-фары Megane 2 производится в той же последовательности, только в обратном порядке.

Варианты головного адаптивного освещения

Самыми распространенными типами адаптивной оптики являются:

• AFS. Дословно эта аббревиатура с английского переводится как адаптивная система фронтального света. Под этим названием выпускают свою продукцию разные компании. Изначально система разрабатывалась для моделей бренда Volkswagen. Такие фары способны изменять направление луча света. Эта функция срабатывает на основе алгоритмов, которые активируются при повороте рулевого колеса на определенный градус. Особенность такой модификации заключается в том, что она совместима только с биксеноновой оптикой. Блок управления фарами ориентируется на показатели от разных датчиков, благодаря чему когда водитель объезжает какое-то препятствие на дороге, электроника не переключается фары в режим подсветки поворота, и лампочки продолжают светить вперед.
• AFL. Дословно эта аббревиатура переводится как система адаптивного дорожного освещения. Такая система встречается на некоторых моделях Opel. Эта модификация отличается от предыдущей тем, что она не только меняет направление отражателей, но и обеспечивают статическую регулировку светового луча. Эта функция достигается установкой дополнительных лампочек. Они включаются, когда активируются повторители поворотов. Электроника определяет, на какой скорости движется автомобиль. Если этот параметр выше 70 км/ч, то система только меняет направление самих фар в зависимости от поворота руля. Но как только скорость авто снижается до допустимой в городе, то повороты дополнительно подсвечиваются соответствующей противотуманкой или дополнительной лампой, размещенной в корпусе фары.

Активной разработкой системы адаптивного освещения дороги занимаются специалисты концерна VAG (о том, какие компании входят в этот концерн, читайте в другой статье). Несмотря на то, что сегодня уже существуют очень эффективные системы, есть предпосылки тому, что устройство будет эволюционировать, и некоторые модификации систем могут появиться в бюджетных авто.

Быстрая замена ламп ближнего света

Каждая деталь имеет свой срок службы. Чтобы осуществить на Рено Меган 2 замену ламп ближнего света, которые выходят из строя чаще всего, в силу частоты и длительности их использования, необходимо осуществить ряд манипуляций.

Инструкция ко второму Мегану советует автомобилистам подобраться к блок-фаре через подкрылку переднего колеса с нужной стороны. Но проблемы начинаются сразу же, как только рука ремонтирующего оказывается возле люка. Пространства для действий крайне мало и опытные владельцы шустрого Мегана советуют снять колесо полностью или повернуть его до упора в одну из сторон, чтобы увеличить зону доступа. На автосервисах в этих целях советуют отсоединить аккумулятор. Но этого делать не стоит. Первый раз будет сложно, но вторая попытка займет не более пяти минут и сэкономит время и деньги в будущем. Справившись со своим страхом и направив руки в нужном направлении, нужно открутить люк, который спрятан в подкрылке, и снять крышку, которая прикрывает ближнюю фару. После это следует отсоединить разъем с проводами. Далее самое интересное. Легким движением нужно отщелкнуть скобы и извлечь осветительный прибор из отверстия. Сторонние предметы, плоскогубцы, отвертки и проволока не понадобится. Следует сосредоточиться на зажимах, которые удерживают осветительный прибор. Поворачивать не нужно, главное – не прикладывать излишних усилий, чтобы не оторвать цоколь.

Перед установкой нового осветительного прибора на Рено Меган следует запомнить, что галогенки не терпят прикосновений к стеклу. Неаккуратные движения пальцев значительно уменьшат срок службы. Для того чтобы исключить небрежное касание, стоит использовать хлопковую ткань или рукавицы без напыления.

Установив новый осветительный прибор, нужно закрыть крышку и люк в той последовательности, в которой они открывались. Мастера советуют заменять парные элементы освещения одновременно, чтобы их параметры были одинаковыми.

Уход за автомобилем требует немного времени и хорошей теоретической подготовки. Чтобы исключить внезапные поломки, порванные провода и исцарапанные руки, возьмите себе на вооружение небольшую инструкцию по замене ламп фар ближнего света из этой статьи. И процедура станет для вас простой и сэкономит время и деньги.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Светодиодная оптика

На шоссе общего пользования все чаще встречаются автомобили с источниками света класса LED. Маркированные лед-линзы охватывают большую площадь дороги и способны проработать более 10 000 часов.

Многих автовладельцев интересует вопрос, какая маркировка светодиодных фар с завода и можно ли самостоятельно установить диоды вместо галогена или ксенона. Оптика с диодами имеет надпись HCR, обозначающую обычные галогеновые лампы. Однако шифр всех отражателей и линз дополнительно содержит приставку LED, а их конструкция существенно отличается.

В дневных ходовых огнях лампа встроена в корпус без какой-либо маркировки. Расположение огней регламентируется руководством по безопасности транспорта.

Renault Megane 2. ЛАМПЫ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ

содержание   ..   232  233  234  235  236  237  ..

Renault Megane 2. ЛАМПЫ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ

Renault Megane 2. ГОРЮЧЕ-СМАЗОЧНЫЕ МАТЕРИАЛЫ, СПЕЦИАЛЬНЫЕ ЖИДКОСТИ И ЗАПРАВОЧНЫЕ ОБЪЕМЫ

Место заправки/смазки	Двигатель	Наименование материала/жидкости
K4J	K4M	F4R	K9K
Топливный бак	60 л	Неэтилированный бензин с октановым числом не ниже 92; дизельное топливо
Система смазки двигателя (включая масляный фильтр)	4,9 л	5,4 л	5 л	Дизельные двигатели — только моторные масла по нормам ACEA B3 и B4. Бензиновые двигатели, кроме двигателя F4R — моторные масла по нормам ACEA A1, Аз или A; дви­гатель F4R — моторные масла по норме ACEA A3 5W-40
Система охлаждения	6 л	6 л (6,5 л)	5,3 л	GLACEOL RX, раствор концентрата антифриза в дистиллированной воде, не содержащий аминов
Механическая коробка передач	2,1—2,8 л	TRANSELF TRJ 75W-80, API GL-4, SAE 75W-85W или 75W-90
Автоматическая коробка передач	6 л	ELF RENAULT MATIC D3 SYN, DEXRON-III
Система кондиционирования	550 г	Хладагент Нте134а
Масло для компрессора кондиционера	150 г	PLANETELF PAG 488
Тормозная жидкость	По требованию	DOT-3 или DOT-4
Направляющая подшипника выключения сцепления	—	Литол-24, ЛИТА, импортные смазки на литиевой основе
Шарниры равных угловых скоростей приводов передних колес	—	ШРУС-4, ШРУС-4М, импортные смазки на литиевой основе с 5% молибдена

Renault Megane 2. СВЕЧИ ЗАЖИГАНИЯ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ

Двигатель	Свеча зажигания	Зазор, мм
K4J	EYQUEM RFN58LZ, CHAMPION RYCLC87	0,95±0,05
K4M	EYQUEM RFN58LZ, CHAMPION RYCLC87	0,95±0,05
F4R	CHAMPION RC87YCL	0,9±0,05
F4R	NGK PFR6G-9	0,85±0,05
K9K	DENSO DG-005, FEBI BILSTEIN 17979, BOSCH 0 250 202 022, NGK Y732U	0,8±0,05

ДАВЛЕНИЕ ВОЗДУХА В ХОЛОДНЫХ ШИНАХ

в кгс/см2

Модельдвигателя	Размершины	Размердиска	Передниеколеса	Задниеколеса	Запасноеколесо
K4J	195/65 R15T	6,5Jx15	2,2	2	2,2
195/65 R15H	6,5Jx16*	2,3	2	2,3
205/55 R16H	6,5Jx16*	2,2	2	2,2
205/55 R16V	6,5Jx17*	2,2	2	2,2
205/50 R17V	6,5Jx15	2,2	2	2,2
K4M	195/65 R15T	6,5Jx15	2,3	2	2,3
195/65 R15H	6,5Jx16*	2,3	2	2,3
205/55 R16H	6,5Jx16*	2,3	2	2,3
205/55 R16V	6,5Jx17*	2,3	2	2,3
205/50 R17V	6,5Jx15	2,4	2	2,4
F4R	205/55 R16H	6,5Jx16*	2,4	2	2,4
205/55 R16V	6,5Jx16*	2,4	2	2,4
205/50 R17V	6,5Jx17*	2,5	2	2,5
K9K	195/65 R15T	6,5Jx16*	2,3	2	2,3
205/55 R16H	6,5Jx16*	2,3	2	2,3
205/55 R16V	6,5Jx17*	2,3	2	2,3
205/50 R17V	6,5Jx15	2,4	2	2,4

содержание   ..   232  233  234  235  236  237  ..

Причины и что делать при запотевании фар

Некоторые автомобилисты часто даже не представляют, почему потеют фары. Более опытные водители скажут — из‐за перепада температур. А причин на самом деле бывает несколько.

1. Засорение дренажных клапанов. Лампочка во время работы нагревается, потом остывает. Все это создает внутреннее давление, но производители предусмотрели этот фактор, поэтому снабдили конструкцию специальными вытяжными и приточными каналами. Однако со временем они засоряются, и тогда фары запотевают. Кроме того, когда воздух на улице чересчур влажный, конденсат может образовываться даже на оптике с полностью исправными клапанами. На многих автомобилях дренажные отверстия бывают в виде простых пластиковых колпачков или изогнутых трубок с поролоновыми вставками. Проверьте, если нет механического повреждения, то либо прочистите каналы, либо замените поролон новым.
2. Трещины на стекле. Чтобы фара нормально работала, стекло должно быть целиком герметичным. Если поверхность оптики треснута, то герметизация нарушается, и это приводит к различным проблемам. Например, через трещину внутрь проникает дождевая или снежная влага, скапливается внутри и начинает выделять конденсат. Решение — заменить блок или стекло, обязательно перед этим просушив внутреннюю полость.
3. Разрушение уплотнителей. Это часто происходит на подержанных автомобилях, владельцы которых не регулярно следят за техническим состоянием оптики. Резиновые элементы, которые призваны герметизировать блок оптики, устаревают и начинают пропускать влагу. Также высыхает герметик, на который сажают уплотнители. Исправить данную неисправность просто — надо высушить фару изнутри и заменить уплотнители, посадив их на новый слой герметика.
4. Ломается гидрокорректор. Это такой прибор, с помощью которого водитель может проводить регулировку фар. В корпусе устройства имеется специальная жидкость — когда она перекатывается в одну сторону, то меняется давление и интенсивность светового луча. Управление гидрокорректором осуществляется из салона машины, посредством ручки на щитке приборов. Со временем корпус элемента может трескаться, и тогда жидкость выливается во внутреннюю полость, что и становится причиной запотевания. Проблема решается ремонтом.

Интересный момент! Все автомобильные фары имеют свойство «дышать» — иначе говоря, выделять пар. Если спустя полчаса после включения ламп конденсат исчезает, то все нормально и ничего делать не нужно.

Фары Меган 2

Помимо основного освещения передних фар на переднем бампере устанавливают противотуманные фары, которые можно активировать только при включенном основном свете.

Противотуманка (Ссылка на источник фото)

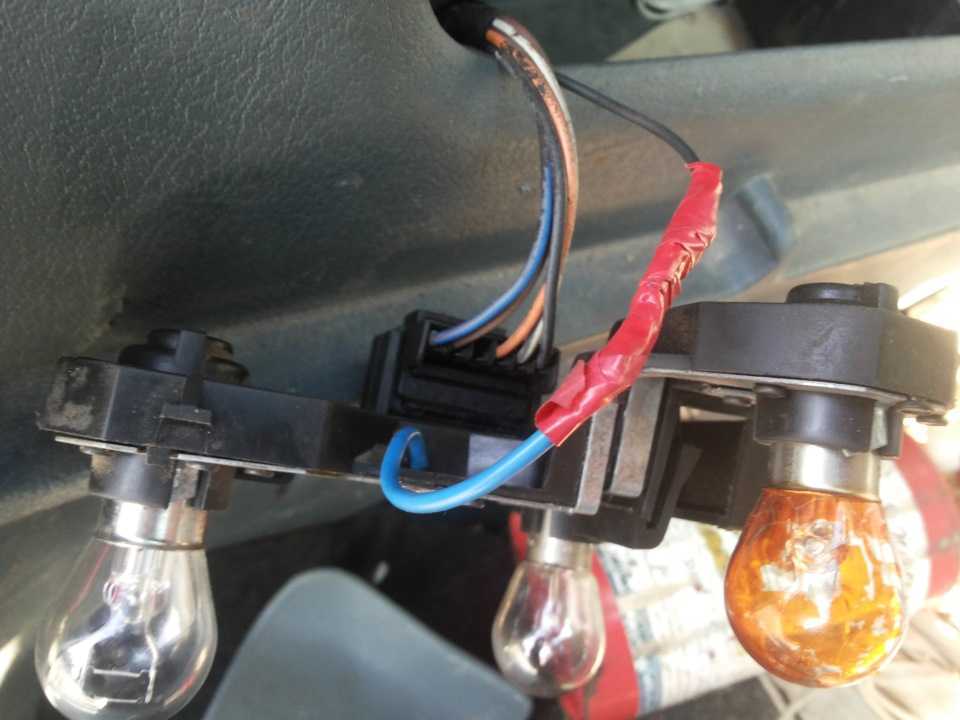

Задние фары Megane 2 включают:

• лампы габаритных огней;
• стоп-сигналы;
• габариты заднего хода;
• поворотные указатели;
• противотуманки.

Последние также включаются при зажженных фарах и габаритах. Стоит выключить одни из них, противотуманный свет выключается автоматически.

Поворотные указатели задних и боковых фонарей блок-фар Megane 2 включаются на левом подрулевом рычаге. При активированном аварийном режиме запускаются все указатели поворотов, а их мигание обеспечивается реле-прерывателем аварийной сигнализации.

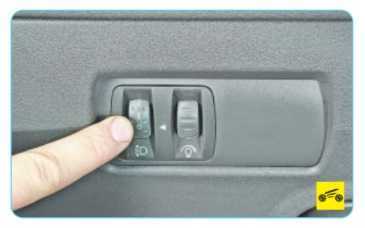

За изменение направленности светового пучка в вертикальной плоскости отвечает электрокорректор света фар.

Замена предохранителей

Если после выполнения вышеописанной процедуры все равно не горит ближний свет на Меган 2 2, следует проверить предохранители. Они находятся в монтажном блоке, расположенном справа от аккумулятора.

Схема расположения предохранителей

Предохранитель ближнего света на Рено Меган 2 в монтажном блоке, отвечающий за правую блок-фару, расположен под номером 4, а за левую – под номером 5. Надо сказать, что визуально сложно определить неисправность предохранителя. Поэтому, даже если внешне он нормальный, нужно проверить напряжение на его контактах прибором или установить новый предохранитель.

Международное обозначение маркировки

Буквенным или цифровым кодом в обязательном порядке маркируется световое оборудование любой колесной техники. Все вспомогательные элементы — блокирозжига, корректоров, линзы, рассеиватели — обозначаются сертифицированными маркировками в соответствии с международными стандартами 41.99-99.

Код должен отвечать следующим параметрам:

• быть четким, хорошо читаемым;
• находиться на видном месте;
• иметь исчерпывающую информацию о производителе, угле наклона светового пучка, сертификации;
• содержать обозначение, чьи стрелки указывают на месяц, год производства.

Знак международного утверждения

Оптические приборы разных стран отличаются световым потоком, а также направлением угла светотеневой границы. Необходимая информация содержится на корпусе оптики в виде наклейки или отлива на пластике.

В классическом исполнении оптика маркируется пятью основными обозначениями:

• тип фары;
• используемые световые элементы;
• соответствие для определенного региона;
• предназначение для разных сторон движения;
• фирма-изготовитель.

Производители наносят техническую информацию на нижнюю кромку стекла. Для просмотра необходимой информации не требуется открывать капот.

Виды лампочек в фарах Меган 2 и инструкция по замене

Производитель Рено укомплектовал Меган 2 блок-фарами, в которых объединены фары ближнего, дальнего света, поворотов и габаритные огни. Отдельно, внизу переднего бампера, если предусмотрено комплектацией, установлены противотуманные фары. Задние фонари оснащены лампами стоп-сигналов, габаритных огней, указателей поворотов, заднего хода и в определенных версиях авто стоят противотуманные фары.

Автомобилисту стоит запомнить, какие виды осветительные приборы используются в Рено Меган 2:

• Лампочка дальнего света, мощностью в 55 Вт, имеет обозначение H1, что требует от владельца установки в фару исключительно галогенки.
• Ближнего света также имеет мощность в 55 Вт, но несколько другой размер и обозначение – Н7. Этот вид разработан для осветительных приборов последнего поколения. Н7 имеет низкую температуру цоколя и не такой ослепительный свет, как в Н1, хотя на 20% ее ярче.
• Передние и задние указатели поворота оснащены штифтовыми элементами PY21W на 21Вт с оранжевой окраской колбы.
• В противотуманных фарах устанавливают галогенные Н11, с уже озвученной мощностью в 55 Вт. Это новейшее поколение со сроком службы до двух тысяч часов, которые используются в компактных осветительных приборах.
• Передние габаритные огни, боковой указатель поворота, освещение номера и плафоны для подсветки в салоне оснащены приборами W5W на 5 Вт с пластмассовым патроном, который обеспечивает длительный срок службы.
• Для стоп-сигнала и заднего габаритного огня рекомендуется использование двухнитиевых ламп с маркировкой P21W/5W с мощностью в 21/5 Вт.
• Задняя противотуманная фара и свет заднего хода в автомобилях Рено комплектуется штифтовыми осветительными приборами P21W на 21 Вт.
• Для освещения багажника необходимо взять лампу C5W с мощностью в 5 Вт.

Перегорел предохранитель

Не менее распространенная причина, по которой не горят фары. Вскрывается блок, где сгруппированы все автомобильные предохранители, берется распиновка их расположения и ищется нужный. Сгоревшая перемычка в большинстве случаев видна невооруженным взглядом. С втыканием на место целой детальки справится и школьник, так что поездка на СТО в этом случае тоже будет, наверное, излишней.

Кстати, если предохранители летят с незавидной регулярностью, значит, имеет место пробой где-то в проводке. Либо прозванивайте всю цепь сами, либо посетите профессионального электрика – нелады с проводами грозят самыми разными неприятностями вплоть до пожара.

Проблемы с проводами:

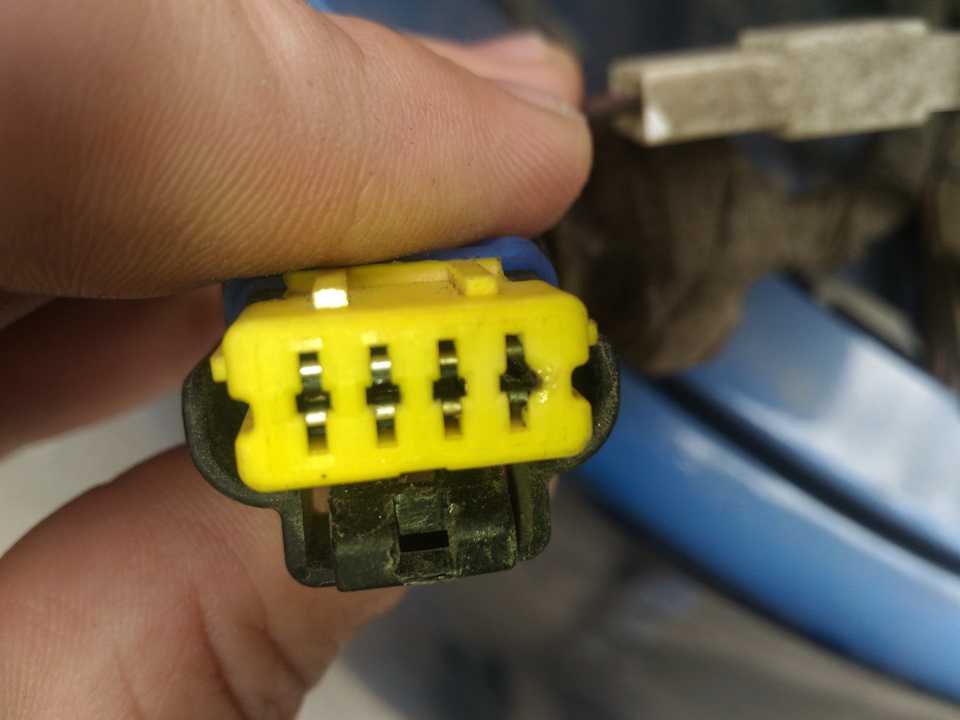

Причем в очень разных местах. Проверять придется все колодки на подсоединении к реле и блоку предохранителей. Они могут быть плохо прикручены и отвалиться; могут окислиться и не пропускать ток. В первом случае достаточно подтянуть прижимные гайки, во втором – зачистить контакты. Проверить следует и кнопку включения: очень часто окисляется или отходит провод, который ведет к ней. Можно сказать, что в отечественных машинах в первую очередь стоит поинтересоваться именно кнопкой, а уж после лезть куда-то глубже.

Как правильно их использовать

Разобравшись с элементами управления оптикой дальнего и ближнего освещения дороги, стоит разобраться с целесообразностью применения того или иного света. В законодательстве указаны факторы, от которых зависит тип используемых фар:

• место — населенный пункт, загородная автотрасса, тоннель;
• время — дневное или ночное время суток;
• степень освещенности — освещенная или неосвещенная автодорога;
• нахождение транспорта в движении, остановка или стоянка;
• расстояние до других участников движения, управляющими механическими транспортными средствами.

Когда можно, а когда нельзя

Относительно правил пользования фарами на транспортном средстве ПДД РФ можно резюмировать следующим образом.

Ближний свет необходим при движении автомобиля независимо от времени суток не только для личной, но и общественной безопасности. Таким образом улучшается видимость транспортного средства для других водителей. Включается когда:

1. Автомобиль начал движение (при отсутствии дневных ходовых огней).
2. При переключении с дальнего света не менее чем за 150 м до ближайшего автомобиля встречного или попутного потока или по сигналу встречного водителя. В качестве сигнала используется мигание дальним светом, сообщающим или предупреждающим встречного водителя о возможном ослеплении фарами.

Дальний свет фар включается по необходимости в следующих случаях:

1. В темное время суток за пределами населенных пунктов.
2. В темное время суток в пределах населенных пунктов, но при отсутствии централизованного освещения автодорог.

Таким образом, водитель обязан всегда ездить с включенными ближними фарами, а дальний свет выключать даже в том случае, когда получен предупредительный сигнал, а до встречного автомобиля гораздо больше, чем 150 м. Стоит учитывать, что попутные водители тоже могут быть ослеплены через зеркала заднего вида, но их сигнал не виден для водителей, едущих позади. Поэтому необходимо самостоятельно переключаться между режимами во всех случаях, которые, по мнению водителя, могут привести к ослеплению других участников дорожного движения.

Если вы сами оказались ослеплены ярким светом встречки, первое, что необходимо сделать, это включить аварийный сигнал, снизить скорость вплоть до остановки, по возможности прижавшись к обочине.

Применение аварийной сигнализации.

Предупредительный сигнал дальними фарами не прописан в ПДД как обязательный, а вот аварийный сигнал в данном случае категорически необходим. В дневное время ближний свет можно заменить дневными ходовыми огнями или противотуманными фарами. Если водитель при начале движения не включил одни из описанных оптических устройств, или двигается с дальними фарами в пределах города по освещенной автодороге, то ему грозит штраф за нарушение ст. 12.20 КоАП. На момент 2021 года штраф за нарушение этой статьи составляет 500 рублей.

Хотя днем нет необходимости включать дальний свет, движение с этим режимом фар не является нарушением в дневное время суток, так как днем этот свет не слепит других водителей. В законе тоже конкретно указано, что обязательное условие для нарушения — это движение с включенным дальним светом по освещенной городской дороге или ослепление других водителей именно ночью. Моргание фарами для предупреждения других водителей о приближающемся посте ДПС тоже не прописано в законах в качестве нарушения.

Органы управления Хундай Салярис.

Внешние световые приборы на Рено Сандеро.

Основные выводы

Чтобы поменять перегоревшие лампы в фарах ближнего света на авто Рено Меган 2, необходимо подобрать им замену. Она должна соответствовать штатному аналогу по следующим параметрам:

1. Вид цоколя – Н7.
2. Мощность – 55 ватт.
3. Рабочее напряжение – 12 вольт.
4. Маркировка патрона – PX26d.
5. Артикул – 64210-01B.

Наиболее популярными производителями лампочек являются компании Osram и Philips. При этом по типу светоисточника они могут быть галогенными, ксеноновыми и светодиодными. Первые являются наиболее предпочтительными, так как не требуют при переустановке никаких дополнительных доработок.

Замену ламп в оптике ближнего света на Рено Меган 2 можно выполнить как через полости в подкрылках, так и непосредственно из агрегатного отделения. Первый достаточно неудобен, но при соответствующей сноровке у мастера менее трудозатратен, второй – требует демонтажа некоторого оборудования под капотом.
