Как работает гидроусилитель руля

Руководство по ремонту, установке и регулировке ГУР в Газель своими руками

Предназначение гидроусилителя руля заключается в обеспечении более удобного управления рулевым колесом. Сегодня система ГУР ставится на Газель и на многие современные авто. Подробнее об устройстве, неисправностях и ремонте узла в домашних условиях вы можете узнать из этого материала.

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Замена ремня генератора ваз-2112 16 клапанов: натяжка

Процедура ремонта осуществляется так:

Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

«Сборка и регулировка гидроусилителей для Газели»

Улучшаем работу печки в салоне Газели: совершенству нет предела
Неисправности электропроводки и ее замена на Газели
Как отремонтировать КПП Газели своими руками

Плюсы и минусы гидроусилителя руля

Нет никаких сомнений в том, что достоинств у системы гидроусиления рулевого управления гораздо больше, чем недостатков. Иначе ГУР не завоевал бы такой всеобщей популярности: ведь им в наше время оснащается абсолютное большинство новых машин всех ведущих автопроизводителей.

Надёжность

Гидравлическая система усиления руля очень надёжна. Она испытана многолетней практикой на различных видах автомашин и показывает практически безупречную безотказность.

Гидравлический усилитель руля обладает способностью развивать серьёзную мощность и преодолевать значительное сопротивление силе трения со стороны колёс. Поэтому применять его есть возможность на автомобилях любой грузоподъёмности и габаритных размеров.

Комфорт

Комфорт в управлении автомобилем для водителя – основная характерная черта и главный плюс рулевого гидроусилителя. ГУР, собственно, и создавался именно с такой целью – значительно облегчить человеку процесс управления автомобилем, избавить его от необходимости прилагать мышечные усилия при оборотах рулевого колеса.

Быстрое реагирование

Так как рулевое колесо вращается с ГУРом гораздо легче, чем без него, и оборотов «баранки» требуется меньше, у водителя появляется возможность живее и оперативнее реагировать на любые быстрые изменения в дорожной ситуации.

Лучшая точность и острота управляемости

Возможности, которые предоставляет использование гидравлического усилителя, дают дополнительный бонус всем производителям автомобилей. Так как ГУР фактически выполняет вместо водителя его физическую работу, в конструкции машин появилась возможность применять рулевые механизмы с меньшим передаточным отношением.

Среди недостатков гидравлического усилителя руля, отмечаются следующие его свойства.

Чтобы не спровоцировать поломку ГУРа, рулевое колесо нельзя надолго задерживать в крайнем правом или левом положении. В особенности – на повышенных оборотах двигателя. В этом случае, из-за образования критически сильного давления, масло может выдавить сальники и вытечь.

Устройство привода гидронасоса выполнено таким образом, что он функционирует безостановочно вместе с двигателем авто. Из-за этого насос изнашивается быстрее и отнимает часть энергии мотора, пусть незначительно, но всё же увеличивая расход горючего.

Все элементы системы гидроусилителя руля нуждаются в периодическом обслуживании, а также требуется следить за уровнем гидравлической жидкости в его расширительном бачке.

ГУРы на автомобилях эконом-класса и машинах бюджетных ценовых категорий при передвижении на больших скоростях делают рулевые колёса малоинформативными. Только в дорогих автомашинах реализовано особенное устройство насоса гидроусилителя руля, которое позволяет снижать давление масла в системе при повышении оборотов силового агрегата. Руль при этом как бы «наливается» некоторой тяжестью, и ощущение «пустоты» при управлении машиной на значительных скоростях не возникает.

7.1.4. Рулевой механизм с гидроусилителем.

Снятие рулевого механизма с гидроусилителем

Работать удобнее вдвоем. Сливаем масло из системы гидроусилителя (см. раздел «7.1.3. Обслуживание гидросистемой рулевого управления»).

Снимаем карданную вилку с вала рулевого механизма. При необходимости подаем рулевую колонку вверх (см. раздел «7.1.1. Проверка тех.состояния рулевого управления и рулевая колонка»). Отсоединяем продольную тягу от сошки (см. раздел «7.1.2. Карданные шарниры рулевого вала, рулевые тяги и маятниковые рычаги»). Отсоединяем тонкий шланг от бачка гидроусилителя (см. раздел «7.1.3. Обслуживание гидросистемой рулевого управления»).

Головкой «на 19» ослабляем…

…и ключом того же размера отворачиваем три болта крепления рулевого механизма к кронштейну. При этом помощник придерживает…

…и снимает рулевой механизм. Зажимаем механизм в тисках,…

…ключом «на 22» отворачиваем болт-штуцер…

…и снимаем сливной шланг. Устанавливаем механизм в обратной последовательности.

Регулировка рулевого механизма с гидроусилителем

Регулировка включает в себя две операции: регулировку упорных подшипников винта и регулировку зубчатого зацепления. Регулировка упорных подшипников винта Работаем на смотровой яме. Для того чтобы определить необходимость регулировки, устанавливаем рулевое колесо в среднее положение. Отсоединяем продольную рулевую тягу от сошки (см. раздел «7.1.2. Карданные шарниры рулевого вала, рулевые тяги и маятниковые рычаги»).

Гудит ГУР на горячую

Если гидроусилитель гудит на горячую, то проблем может быть несколько. Рассмотрим несколько типовых ситуаций и методы их решения.

В случае, когда во время прогрева двигателя начинается вибрация руля, необходимо заменить насос или провести его ремонт, используя ремкомплект.
Когда стук появляется на прогретом двигателе на низких оборотах, а на высоких пропадает — это означает, что насос ГУРа приходит в негодность. Выхода в данном случае может быть два — замена насоса и заливка более густой жидкости в систему гидроусилителя.
Если вы залили в систему контрафактную жидкость, это может привести к тому, что при нагреве она потеряет свою вязкость, соответственно, насос не сможет создать необходимое давление в системе. Выход — заменить масло на оригинальное, предварительно выполнив промывку системы (прокачку свежей жидкостью).
Неисправность рулевой рейки. При нагреве жидкость становится менее вязкой и может просачиваться через сальники, если они повреждены.

Помните, что лучше использовать оригинальную жидкость. Об этом свидетельствует опыт многих автовладельцев. Ведь покупка контрафактного масла может вызвать дорогостоящий ремонт элементов системы гидроусилителя.

Прокачка системы гидроусилителя рулевого управления – делаем сами

Прокачка происходит следующим образом. Ставим колесо в среднее (прямое направление) положение и включаем мотор на 15 секунд. Теперь поворачиваем руль пару раз до упора. Снимаем защитный колпачок и отворачиваем клапан. При понижении уровня жидкости доливаем заново и заводим двигатель. Уровень жидкости должен понизиться, но не допускайте понижения ниже о. Машина должна работать вхолостую минуту. Опускаем автомобиль, если он находился в подвешенном состоянии, и вращаем рулем до упора 2-3 секунды. Заглушаем мотор и ждем исчезновения пены, а потом опять заводим двигатель и проверяем звук.

Гидроусилитель руля — это необходимое устройство любого грузового автомобиля, которое значительно облегчает управление. Если гидроусилитель неисправен, то любой поворот руля требует больших усилий. Вроде бы, маленький механизм, а как облегчает труд водителя.

Как прокачать гидроусилитель руля, а так же для чего он нужен, и описывается в данной статье.

Порядок проведения работ

Профессиональная регулировка рулевого управления на моделях Газель начинается с его аккуратного демонтажа. Далее снимаем с механизма верхнюю пластиковую крышку наряду с поролоновым уплотнителем и головкой ключа на 13 откручиваем четыре крепежных болта металлической защиты. Снимаем одну из расположенных внутри регулировочных прокладок, собираем устройство в обратном порядке, проверяем люфт и в случае его наличия разбираем агрегат обратно, удаляя еще одно прокладочное кольцо.

Когда удалось добиться отсутствия люфта, необходимо произвести регулировку зазора при зацеплении гаечной пары — вал-сектор. Для выполнения данной операции следует установить на вал сошку и последовательным вращением винта переводить ее в среднее положение, а затем повернуть вал-сектор непосредственно за сошку. Люфт наконечника сошки при этом не должен ощущаться или превышать значения в 0,3 мм.

Таким образом, регулировка рулевого редуктора на машине марки Газель является важным ремонтным мероприятием, позволяющим восстановить функциональность управления транспортным средством, существенно повысив безопасность пассажиров во время движения.

Это интересно: Ремонт топливного насоса высокого давления дизельного двигателя своими руками

Возможные неисправности рулевого управления. ГАЗ 3110

Причина неисправности	Метод устранения
Радиальное перемещение вала рулевого управления, ощущаемое на рулевом колесе
Износ подшипников вала рулевого управления	Заменить подшипники
Ослабление затяжки болтов крепления рулевой колонки	Затянуть болты
Увеличенный свободный ход рулевого колеса
Неправильная регулировка бокового зазора механизма рулевого управления	Отрегулировать боковой зазор механизма рулевого управления
Нарушена регулировка шаровых шарниров рулевой трапеции	Отрегулировать шаровые шарниры
Износ втулок вала сошки	Заменить картер механизма рулевого управления или втулки
Ослабление затяжки гайки крепления сошки	Затянуть гайку
Ослабление затяжки гайки крепления рулевого колеса	Затянуть гайку
Заедание в механизме рулевого управления
Неправильная регулировка бокового зазора механизма рулевого управления	Отрегулировать боковой зазор механизма рулевого управления
Износ ролика или червяка	Заменить изношенные детали
Подтекание масла из картера механизма рулевого управления
Износ или повреждение рабочей кромки сальников	Заменить дефектные сальники
Повышенный уровень масла	Восстановить требуемый уровень масла
Повреждение прокладок или ослабление затяжек болтов крепления крышек картера	Заменить прокладки или затянуть болты крепления крышек
Посторонние звуки в механизме рулевого управления (скрипы, щелчки и т.п.)
Отсутствие масла в картере	Устранить причину вытекания масла и залить новое масло в картер
Разрушение рабочих поверхностей червяка и ролика	Заменить дефектные детали
Износ шин передних колес в виде пятен
Ослабление затяжки креплений деталей рулевого управления	Проверить и затянуть ослабленные крепления деталей рулевого управления
Люфт в шаровых шарнирах рулевой трапеции	Отрегулировать или заменить шаровые шарниры
Низкое давление в шинах передних колес	Установить нормальное давление в шинах
Не отрегулирован механизм рулевого управления	Отрегулировать механизм рулевого управления
Ощутимые на рулевом колесе вибрация и толчки (при исправных и отбалансированных колесах и нормальном давлении в шинах)
Не отрегулирован механизм рулевого управления	Отрегулировать механизм рулевого управления
Ослабление гаек крепления вилок карданного шарнира	Затянуть гайки крепления
Люфт в шаровых шарнирах рулевой трапеции	Отрегулировать или заменить шаровые шарниры
Люфт пальца маятникового рычага в кронштейне	Заменить изношенные втулки
Ослабление затяжки креплений деталей рулевого управления	Проверить и затянуть ослабленные крепления деталей рулевого управления
Не отрегулирован механизм рулевого управления	Отрегулировать механизм рулевого управления

Видео про «Возможные неисправности рулевого управления.» для ГАЗ 3110

Рулевое управление Ремонт рулевого редуктора ч 1

Регулировка рулевого редуктора

Ремонт рулевого управления

Как исправить проблему

Проблемы с течью масла в ГУР должны решаться соответственно той причине, которая их вызвала. Если неисправна рейка рулевая, то проводится ее технический осмотр. Не стоит сразу же менять ее новым узлом при помощи ремкомплектов многие СТО восстанавливают ее работоспособность.

Самым дорогостоящим с точки зрения затрат может стать выход из эксплуатации насоса механизма ГУР. Чаще всего потребуется замена сальников, но также речь может идти о поломке крыльчатки либо неисправностях подшипников. Основным признаком поломки насоса является ощущения тугого руля или возникновение постороннего гула. Если нет достаточного опыта в диагностике неисправностей насоса, лучше доверить эту процедуру профессиональному автослесарю.

Подтекание масла в местах соединений, прохождения магистралей сопровождается заменой наиболее изношенных участков. После этого все подозрительные участки снова затягиваются, после чего повторно проводятся наблюдения на предмет появления течи на холодном и горячем двигателе.

Чтобы не пришлось столкнуться с течью гидроусилителя, бывалые автомобилисты дают следующие рекомендации по эксплуатации:

регулярно проверять уровень рабочей жидкости в узле;
при стоянке на длительное время колеса необходимо выровнять, и особенно это актуально в зимний период года;
чтобы не навредить насосу, не рекомендуется дольше 10 секунд оставлять рулевое колесо в крайних положениях;
периодически осматривать состояние рулевых наконечников, степень износа пыльников, а также самой рейки. Замена каждого из этих компонентов обойдется дешевле, чем полноценная покупка новой рейки или усилителя.

Как только возникают подозрения касательно неисправностей ГУРа, не стоит затягивать с ремонтом. При необходимости его доверяют профильным станциям технического обслуживания.

Ремонт рулевого редуктора ГАЗель

От хорошей жизни никто не захочет своими руками снимать рулевой редуктор, и причины для этого должны быть более, чем веские. В основном это необходимо, если руль заметно потяжелел, появились характерные стуки в картере редуктора или наблюдается явная течь смазки. Потеет редуктор всегда, но если течь слишком активная, то светит замена сальников. При этом нужно проконтролировать состояние вала и при необходимости удалить шлифованием следы коррозии.

Можно провести регулировку и без полного демонтажа редуктора, но спокойнее будет, если его все-таки снять и осмотреть внимательно.

Для любознательных или для тех, кто спешит, приводим технологию демонтажа редуктора из-под капота:

Распускаем крепление передних колес.
Вывешиваем передний мост на подставку и снимаем колеса.
Поворачиваем руль до упора вправо и из-под капота выбиваем рулевую тягу подходящей по длине арматурой.
То же самое делаем слева.
Из-под капота снимаем редуктор вместе с сошкой, которую удобнее снимать на верстаке.

Когда редуктор у нас в руках, можем заниматься его ремонтом

Замена деталей никаких сложностей преподнести не должна, поскольку устроен редуктор предельно просто и понятно, а регулировке нужно уделить некоторое внимание и обратиться к заводским регулировочным данным. Они тоже предельно просты

Для грузовых ГАЗелей допустимый люфт 25˚, для пассажирских — 20˚. По заводским допускам люфта в подшипниках редуктора быть не может. Регулировка зазора в подшипниках винта проводится в тисках на верстаке. Так удобнее. Удаляем пластиковую защиту и поролоновый уплотнитель, затем откручиваем четыре болта крепления крышки, вынимаем одну из регулировочных прокладок, после чего собираем все в обратном порядке. Если люфт есть, повторяем операцию по демонтажу прокладки. Так до полного удовлетворения и усранению люфта на сошке.

Допустимый люфт грузовых ГАЗелей составляет 25˚

Когда люфт на сошке выбран полностью, добираемся до регулировочных эксцентрических колец. Поворачивать их нужно поочередно, чтобы избежать перекоса и с определенным усилием — 10-18 кгс/см. Регулировка закончена, теперь можно смочить поролоновую уплотнительную прокладку в трансмиссионном масле, шлицевые соединения консистентной смазкой и устанавливать редуктор рулевого на место.

Как своими силами осуществить ремонт рулевой Газель в гаражных условиях? Расскажем об этом, иллюстрируя сказанное картинками и видео.

Работать нужно планомерно и аккуратно.

Как правило, эта операция подразумевает ремонт рулевого редуктора. В каких случаях ее следует делать?

Резко без причин «потяжелело» рулевое колесо.
В редукторе появился люфт свыше 20-25⁰.
Появились специфические стуки в картере, вибрации.
Визуально наблюдается протечка масла.

Для этого придется распустить крепление передней пары колес, вывесить передний мост, снять колеса. Провернуть руль вправо-влево до упора, выбить рулевую тягу, снять редуктор с сошкой. Алгоритм уменьшения люфта рулевой Газель следующий (наглядно его можно увидеть в лайтбоксе ниже).

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Разборка насоса ГУР

И так, в первую очередь снимаем насос, с него нужно слить всю жижу (как его снять и слить жидкость, думаю, разберется каждый), еще, на задней крышке ГУРа нужно открутить четыре болта головкой на 14.

После начинаем аккуратно снимать крышку, старайтесь не повредить прокладку данная прокладка с внутренним резиновым уплотнением), в корпусе ГУРа оставляем внешнюю часть «рабочего элипсного цилиндра» (далее просто цилиндра). Не нужно пугаться, когда от корпуса отойдёт крышка, может показаться, что она отходит из-за воздействия пружины, при обратной сборке Вам покажется, что она не встает на место, просто продолжайте аккуратно и поочередно закручивать болты по диагонали, тогда всё встанет на место.

Профилактические меры

Профилактика и правильная эксплуатация в данном случае системы гидроусилителя зачастую позволяет значительно продлить срок эксплуатации механизма. Гидроусилитель — достаточно надежная и неприхотливая запчасть, и при правильной эксплуатации она может прослужить около 100…200 тысяч километров пробега. Однако для того чтобы продлить срок эксплуатации гидроусилителя необходимо следовать простым правилам, среди которых:

Следить за уровнем жидкости гидроусилителя. Этот фактор напрямую влияет на нормальную работу насоса. При необходимости ее нужно подливать до нужного уровня. Причем желательно пользоваться той же жидкостью, что была залита до этого, смешивать их крайне нежелательно, а жидкости, относящиеся к разным классам и вовсе недопустимо!
Менять жидкость ГУР по регламенту. Точную информацию к конкретному автомобилю вы найдете в мануале. Однако для большинства современных легковых автомобилей, оборудованных гидроусилителем руля, этот промежуток составляет около 80…100 тысяч километров пробега. Можно выполнять замену жидкости на регламентном ТО, близком по пробегу.
Использовать рекомендуемую жидкость. Как указывалось выше, в настоящее время существует большое их разнообразие, однако только автопроизводитель точно указывает в руководстве по обслуживанию, какой тип смазывающего материала необходимо использовать для конкретной машины.
Правильно эксплуатируйте ГУР. В частности, нельзя длительное время держать руль в крайних положениях. Максимально допустимое время — 5…10 секунд (зависит от конкретного автомобиля). Вывернутые колеса заставляют насос работать «на износ», что значительно сокращает его общий ресурс.
Проверять состояние пыльников рулевой рейки

Это очень важное требование, поскольку попадание в систему пыли и грязи способствует износу элементов как рейки в целом, так и гидроусилителя в частности. Кроме этого, при износе уплотнений возможно подтекание масла

На стоянке машина должна стоять с выровненными колесами. Как указывалось выше, это требование вызвано тем, чтобы не создавать чрезмерную нагрузку на насос гидроусилителя руля.
В мороз не сразу крутить рулем после запуска двигателя. Вместо этого, особенно после длительной стоянке (например, утром), дать системе гидроусилителя руля прогреться вместе с двигателем, и лишь потом уже можно крутить рулевое колесо.
Не ездить с неработающим ГУР. Так можно «убить» все рулевое управление в долгосрочной перспективе. До автосервиса или гаража, конечно, доехать можно, но постоянно ездить нельзя.
Своевременная диагностика. При выявлении малейших подозрений на появление неисправности гидроусилителя (появление гула во время поворота или просто во время езды, «потяжеление» руля) необходимо как можно быстрее выполнить диагностику с тем, чтобы, во-первых, уменьшить износ деталей, а во-вторых, сэкономить на возможном предстоящем ремонте.

Следование перечисленным выше нехитрым правилам позволит автовладельцу не только значительно повысить ресурс гидроусилителя избежав неисправности, но и сэкономить на возможных ремонтах.

Источник

Ремонт гидроусилителя руля (ГУР) своими руками » АвтоНоватор

Ремонт гидроусилителя руля — задача сложная, а работа кропотливая. Статья рассчитана на тех автолюбителей, которые знакомы с устройством основных систем автомобиля.

Подготовка к ремонту гидроусилителя руля

Многие, наверняка, знают, как снять ГУР с машины и установить его обратно по окончанию работ. С чего нужно начинать?

1. Очистите грязь с гидроусилителя, чтобы она не оказалась в полостях агрегата при отсоединении шлангов.

2. Откачайте из бачка насоса столько жидкости, сколько получится (желательно побольше).

3. Взяв шестигранник «6», открутите снизу машины винты муфты рулевого вала. Не забудьте перед этим пометить креном её положение относительно вала гидроусилителя.

4. Сдвиньте со шлицев эластичную муфту при помощи монтировки.

5. Отсоедините от сошки рулевые тяги съёмником.

6. Машину отдомкратьте, а левое переднее колесо снимите.

7. Взяв торцовый ключ на «15», ослабьте со стороны арки колеса три болта крепления гидроусилителя к лонжерону, сняв два из них.

8. Подставьте под штуцеры шлангов ёмкость и по очереди отсоединяйте их, чтобы стекла жидкость.

9. Шланги и штуцеры загерметизируйте хотя бы тряпкой.

10. Придерживая гидроусилитель снизу машины одной рукой, открутите тот болт, что остался, и не уроните на ногу редуктор.

11. Перед разборкой редуктора тщательно отмойте его.

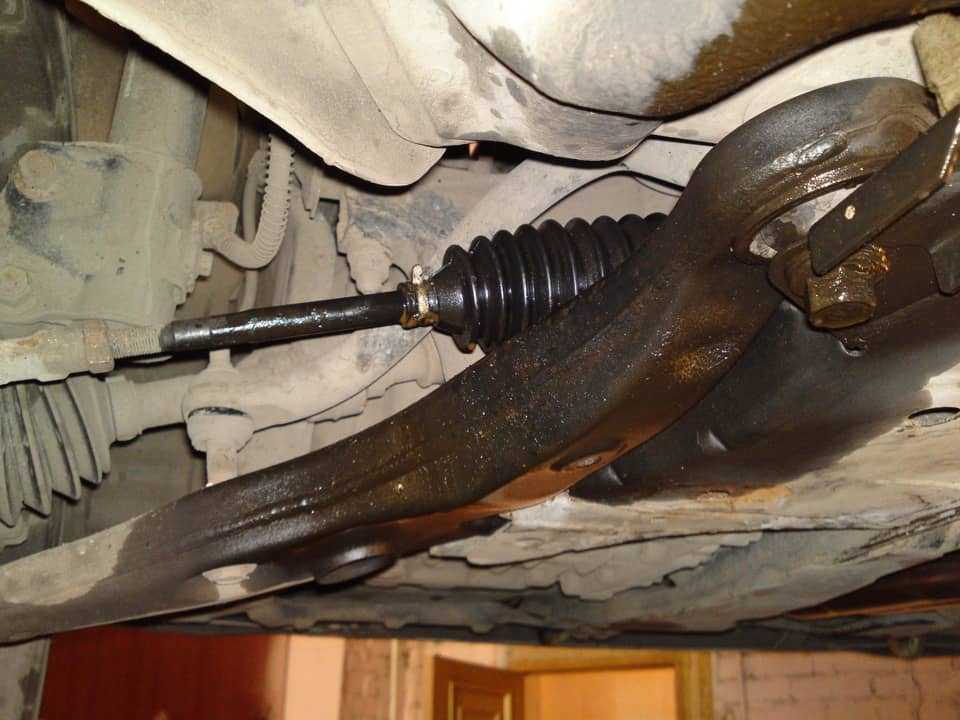

Течь в рулевой рейке

Одна из самых распространенных неисправностей, с которой приходится столкнуться владельцам авто, оборудованным ГУР-механизмом. Обычно на подтекание рулевой рейки указывают следующие симптомы:

появление заметного люфта в рулевом колесе при управлении транспортным средством;
возникновение стука рулевой гайки в ходе движения — обычно его отчетливо можно услышать через рулевое;
сложности с вращением руля, который требует все больше и больше усилий для его поворота;
появление посторонних шумов в работе насоса усилителя.

Если подтверждается любой из приведенных здесь симптомов, значит, очень высока вероятность проблемы с течью рейки рулевой и начинать следует с осмотра именно этого узла.

Течь масла в рулевой рейке ГУР

Снятие насоса

1. Приподнимаем и устанавливаем на опоры переднюю часть автомобиля.

2. Снимаем брызговик двигателя

3. Сливаем жидкость из системы гидроусилителя (смотрим статью – Замена масла в гидроусилителе ГАЗ-2705

4. Снимаем ремень привода вспомогательных агрегатов (смотрим статью – Замена ремня приводов агрегатов

5. Ослабляем затяжку хомута верхнего шланга насоса

6. Отсоединяем верхний шланг

7. Отворачиваем гайку штуцера крепления нижнего шланга, удерживая гайку вторым ключом

8. Отведите шланг от насоса.

9. Выверните два болта крепления насоса

10. Снимаем насос

11. Если нужно снять кронштейн, то выворачиваем три болта его крепления

12. Снимаем кронштейн

Устанавливаем насос и все снятые детали в обратном порядке

После установки заполняем гидрожидкостью систему и прокачиваем систему.

Основная информация о гидроусилителе

Гидроусилитель руля или, как его сокращенно называют ГУР, является гидравлической системой автомобиля, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. К тому же, рулевой гидроусилитель так устроен, что в случае его отказа руководство рулем будет функционировать, но руль в таком случае будет крутиться немного тяжелее. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода. Практически все современные транспортные средства оснащаются гидроусилителями руля.

Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Газель, таких как:

Высокий уровень надежности;
Высокая информативность;
Небольшие затраты топлива;
Удобство регулировки технических характеристик руководства.

К основным недостаткам гидроусилителя для автомобилей марки Газель относятся:

Большая стоимость;
Сложность установления;
Существенные перемены рулевой системы транспортного средства;
Нуждается в регулярном обслуживании.

Как устроен гидроусилитель руля для автомобилей марки Газель?

Насос. Благодаря этому устройству обеспечивается циркуляция рабочей жидкости и давления.
Рулевой редуктор с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимую полость цилиндра или же обратно в бачок.
Цилиндр. При помощи цилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
Масло, которое передает усилие от насоса к цилиндру, а также смазывает все пары трения.

Как проводится замена жидкости гидроусилителя?

Масло гидроусилителя руля нуждается в периодической замене, а частота замены зависит от состояния руководства рулевым колесом, характеристик жидкости, а также марки руля. То есть когда руль трудно крутится или же слышен шум при поворотах, то нужно немного долить или полностью заменить жидкость гидроусилителя руля. Заменять жидкость в гидроусилителе необходимо почти каждые шестидесятые тысячи километров, это так сказать частичный ремонт гидроусилителя. Итак, как заменить жидкость в рулевом гидроусилителе на авто марки Газель?

Поставьте авто на домкрат или смотровую яму;
Вывесьте передние автомобильные колеса;
Отсоедините возвратный шланг;
Слейте из бака гидроусилителя руля жидкость;
Снимите и промойте бак, в котором находится рабочая жидкость;
Установите бак, но не прикрепляйте возвратный шланг;
Запустите двигатель и выкрутите руль до упора на холостом ходу;
Полностью слейте жидкость из системы;
Заглушите двигатель;
Залейте в бак подходящую жидкость;
Запустите двигатель и поднимите частоту вращения до тысячи оборотов в минуту;
После того, как начнет течь жидкость из возвратного шланга заглушите двигатель автомобиля;
Повторите пару раз предыдущие пункты до тех пор, пока весь воздух не будет удален из системы усилителя;
Подсоедините возвратный шланг к баку;
Долейте жидкость до необходимого уровня;
Запустите автомобильный двигатель и при частоте приблизительно в тысячу оборотов в минуту несколько раз выкрутите руль до упора;
Проверьте вспенивается жидкость на вспенивание. Если жидкость вспенивается, то продолжайте прокачку.
Заглушите двигатель и проверьте уровень жидкости по отношению к функционирующему усилителю;
Установите подходящий уровень жидкости в усилителе;
По истечении некоторого времени проверьте усилитель завоздушивания, а также уровень жидкости;
Замена жидкости завершена, осталось только собрать все в обратном порядке.

Статьи по теме

Как прочистить форсунки омывателя: причины засора и способы его устранить

Замена рулевой рейки: причины и порядок действий

Высокий уровень антифриза: причины и способы устранения

Лучшие авто с пробегом и советы по выбору

Аэрография на машину: материалы, виды, этапы

Что лучше – автомат или механика

Какие марки авто ушли с российского рынка в 2022 году

Как выбрать подержанный автомобиль: правила и рекомендации

Заправка кондиционера в автомобиле: рекомендации профессионалов

Как снять форсунку омывателя

Как снизить расход топлива: эффективные методы

Что такое детейлинг автомобиля, и чем отличается от стандартной мойки

Обработка порогов автомобиля: основные этапы и лучшие средства

Куда и как установить детское автокресло

7 лучших прицепов для легковых автомобилей

Подведём итог

При появлении первых признаков, нужно убедиться, не виноватая ли подвеска в неисправности рулевого механизма.
Провести комплексную диагностику системы.
Если не хватает денег на услуги СТО, то залазим в яму и самостоятельно проводим дефектовку.

Сегодняшние советы помогут вам сократить срок поиска неисправностей. Помните, есть различия между системами с ЭУР и ГУР.

Первым делом лучше осмотреть весь механизм глазами. В большинстве случаев визуально можно найти причины перечисленных дефектов. Только затем углубляться внутрь.

Рекомендуется купить новый узел или механизм. Да, это будет стоить дорого. А как дорого стоит ваша жизнь и ваших родных? Задумайтесь над этим, стоит ли «кроить» средства на ремонт? Что вы думаете по этому поводу?
