Рейка рулевая «рено логан»: особенности устройства

Немного теории

Рулевая тяга выполняет важнейшую функцию – она передает усилия от руля непосредственно на колеса, а также обеспечивает разные углы наклона при прохождении поворотов. Как вы знаете, внешнее колесо проходит больший путь чем то, которое находится ближе к внутренней стороне поворота. Конструктивно с одной стороны ступица подвижно крепится в рулевом механизме, а с другой – элемент имеет специальный шаровый шарнир, служит соединительным элементом с кулаком. Таким образом, рулевая тяга является промежуточным звеном в системе, передавая усилия дальше на поворотные кулаки и ступицу.

Естественно, неисправности или износ этого узла повлияют на управление автомобилем. В самых критических ситуациях деформации от удара могут быть настолько большими, что автомобиль не сможет поворачивать в одну из сторон. А теперь представьте, что вы влетели в яму на скорости, а рулевая тяга была в предсмертном состоянии. Крайне высока вероятность, что исходом этой ситуации будет дорожно-транспортное происшествие. Обязательно следите за состоянием каждой тяги, а при необходимости проведите замену.

К чему приводит нерегулярный сервис?

Регулярные профилактические осмотры механизма рулевого управления способны предотвратить многие поломки. Однако большинство водителей обращаются в сервис уже на такой стадии, когда рейка рулевая с ГУР требует только ремонтных работ.

В числе наиболее вероятных поломок, инициированных нерегулярностью диагностики работоспособности рейки, лидирует появление стука, отдающего свое действие непосредственно в рулевое колесо. В этом случае рулевая рейка демонтируется с автомобиля, после чего в ней мастера меняют быстроизнашивающиеся детали (втулки скольжения, сальники, шайбы, манжеты и пр.). Многих владельцев авто Рено Логан, удивит то, сколько стоит это все.

Ремонтные мероприятия всегда завершаются проверкой качества выполненных работ. Всем авторизованным центрам Рено Логан предписан стандартный алгоритм работы, заключающийся в:

  • 100% разборке рейки;
  • выявлении поврежденных элементов;
  • определении деталей, имеющих недопустимый износ;
  • замене подшипников и уплотнителей;
  • диагностировании с помощью специального оснащения соответствия всех деталей рейки регламентам завода-изготовителя данного авто;
  • проверке механической прочности вала, в том числе на хрупкость;
  • согласовании с владельцем авто перечня вспомогательных ремонтных работ (замена тяг, наконечников, пыльников и пр.).

При необходимости ремонта рейки удаление коррозионных отложений выполняется в обязательном порядке. По завершении ремонта выполняется окончательная компьютерная диагностика механизма в целом. Сколько стоит это все, вам сообщат после диагностики.

Регулировочные работы

Для устранения неполадок применяется и другой способ — нужно подтянуть регулировочную пробку.

Внимание! При самостоятельном ремонте необходимо правильно рассчитывать силу: если неправильно подтянуть рулевую рейку, потребуется переделка работ, а другие элементы могут выйти из строя. Проблема стука рулевого колеса решается регулировкой расстояния между рейкой и шестерёнкой

В этом случае достаточно натянуть рулевую рейку, сколько это возможно, и проблема может исчезнуть

Проблема стука рулевого колеса решается регулировкой расстояния между рейкой и шестерёнкой. В этом случае достаточно натянуть рулевую рейку, сколько это возможно, и проблема может исчезнуть.

Особенности регулировки различаются в зависимости от наличия или отсутствия ГУРа.

При наличии ГУРа

Ситуации, когда с отключенным двигателем поворот руля вызывает стук в рулевой рейке, по указаниям производителя не требуют регулировки, хотя в составе механизма и находится специальная гайка. После запуска двигателя следует выждать 10–20 секунд, и шумы чаще всего уходят. Специалисты сервисов авто утверждают, что это показатель нормальной работы ГУРа, и вмешательства не требуется. Если же проблема не устранена, то перед регулировкой следует отогнуть шайбу-жестянку (теплоэкран). Это убережёт авто от окончания гарантийного обслуживания. Шайба плотно прилегает к болтам картера. Иногда может потребоваться просто замена масла в ГУР.

При отсутствии ГУРа

В этом случае потребуется шестигранник на 10. Алгоритм работы:

  • Прокручиванием вправо уменьшается зазор.
  • А/м ставится на яму, колёса плотно фиксируются.
  • Ключом на 10 снимается картерная защита.
  • Гайка расположена удалённо и нужно снять резиновую пробку, после чего узнать её местоположение можно на ощупь.
  • Снятие выполняется одним из ключей — гибким или г-образным, с длиной рукояти не менее 10 см.
  • Гайка снимается.

Регулировка выполняется следующим образом:

  • Гайка поворачивается на 15–20 градусов вправо.
  • Напарник активно прокручивает руль в обе стороны.
  • Если стук остался, то следует сделать ещё одну протяжку.
  • Когда стук устранён, выполняется контрольное протягивание ещё на 10 градусов.

Рулевой механизм

Предназначен для преобразования вращения вала рулевой колонки в поступательные движения элементов привода.

Наибольшее распространение на легковых автомобилях получили механизмы типа «шестерня-зубчатая рейка». Ранее же использовался еще один вид – «червяк-ролик», который сейчас в основном используется на грузовых авто. Еще один вариант для грузовиков – «винтовой».

«шестерня-рейка»

Распространение тип «шестерня-рейка» получил благодаря сравнительно простому устройству рулевого механизма. Состоит этот конструктивный узел из трех основных элементов – корпус, в котором размещается шестерня и перпендикулярно ей – рейка. Между двумя последними элементами имеется постоянное зубчатое зацепление.

Работает этот вид механизма так: шестерня жестко связана с рулевой колонкой, поэтому она вращается вместе с валом. Из-за зубчатого соединения вращение передается на рейку, которая при таком воздействии смещается внутри корпуса в ту или иную сторону. Если водитель вращает рулевое колесо влево, взаимодействие шестерни с рейкой приводит к тому, что последняя перемещается вправо.

Зачастую на авто применяются механизмы «шестерня-рейка» с фиксированным передаточным числом, то есть диапазон поворота рулевого колеса для изменения угла колес одинаков при всех их положениях. Для примера, предположим, что для поворота колес на угол 15° необходимо сделать 1 полный оборот руля

Так вот, неважно, в каком положении находятся управляемые колеса (крайнее, прямолинейное), для поворота на указанный угол придется сделать 1 оборот

Но некоторые автопроизводители устанавливают на свои авто механизмы с меняющимся передаточным числом. Причем достигается это достаточно просто – изменением угла положения зубьев на рейке в определенных зонах. Эффект от этой доработки механизма такой: если колеса стоят прямо, то для изменения их положения на те же 15° (пример) требуется 1 оборот. Но если они находятся в крайнем положении, то из-за измененного передаточного числа, колеса повернуться на указанный угол уже через пол-оборота. В результате диапазон поворота руля «от края до края» значительно меньше, чем в механизме с фиксированным передаточным числом.

Рейка с переменным передаточным числом

Помимо простоты устройства тип «шестерня-рейка» используется еще потому, что в такой конструкции возможна реализация исполнительных механизмов гидроусилителя (ГУР) и электроусилителя (ЭУР), а также электрогидравлического (ЭГУР).

«червяк-ролик»

Следующий тип – «червяк-ролик», менее распространен и на легковых авто сейчас практически не используется, хотя его можно встретить на автомобилях ВАЗ классического семейства.

В основе этого механизма положена червячная передача. Представляет червяк собой винт с резьбой особого профиля. Этот винт располагается на валу, соединенном с рулевой колонкой.

С резьбой этого червяка контактирует ролик, соединенный с валом, на который посажена сошка – рычаг, взаимодействующий с элементами привода.

Червячный рулевой механизм

Суть работы механизма такова: при вращении вала, винт вращается, что приводит к продольному перемещению ролика по его резьбе. А поскольку ролик установлен на валу, то это смещение сопровождается поворотом последнего вокруг своей оси. Это в свою очередь приводит к полукруговому движению сошки, которая и воздействует на привод.

От механизма типа «червяк-ролик» на легковых авто отказались в пользу «шестерни-рейки» из-за невозможности интегрировать в него гидроусилитель (на грузовых авто он все же имелся, но исполнительный механизм был вынесенным), а также достаточно сложной конструкции привода.

Винтовой тип

Конструкция винтового механизма – еще сложнее. В ней также имеется винт с резьбой, но контактирует он не с роликом, а со специальной гайкой, на внешней стороне которой нанесен зубчатый сектор, взаимодействующий с таким же, но сделанным на валу сошки. Также существуют механизмы с промежуточными роликами между гайкой и зубчатым сектором. Принцип же действия такого механизма практически идентичен червячному – в результате взаимодействия вал проворачивается и тянет сошку, а та в свою очередь – привод.

Винтовой рулевой механизм

На винтовой механизм можно установить гидроусилитель (гайка выполняет роль поршня), но на легковых авто он не применяется из-за массивности конструкции, поэтому и используется он только на грузовиках.

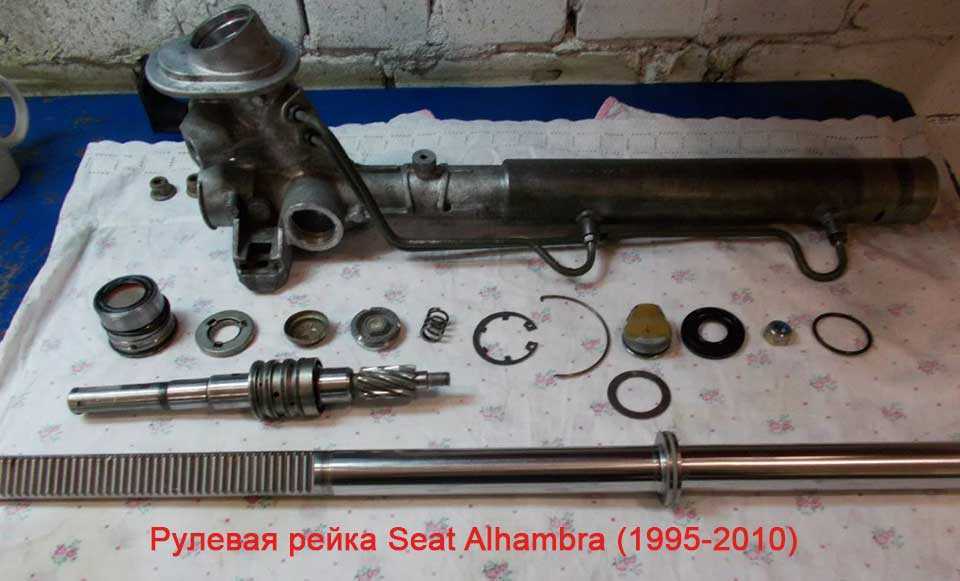

Коротко об устройстве

Чтобы разобраться в неисправностях и понимать принципы их устранения, необходимо знать особенности конструкции рулевой рейки.

Этот узел имеет вид цилиндра, в котором размещены следующие элементы:

  1. Зубчатая рейка, перемещающаяся внутри втулок.
  2. Ведущий вал с шестерней, которая вращается на двух подшипниках и объединяется с колонкой.
  3. Пара тяг, подключенных к краям реечной системы и поворотным ступичным кулачкам.
  4. Набор упоров и пружин, которые не ограничивают движение рейки и выполняют другие функции.
  5. Пыльники, изготовленные из резины. Имеют вид «гармошек» и предназначены для защиты картера от загрязнений.
  6. Жидкая смазка, которая наполняет корпус.

Выше рассмотрена конструкция рулевой рейки, работающей на механическом принципе и оборудованной электроусилителем.

При наличии ГУР, к приведенному выше перечную стоит добавить цилиндропоршневую систему, обеспечивающую движение планки с зубцами в обоих направлениях.

Принцип действия рулевой рейки прост и представляет собой несколько этапов:

  1. Водитель вращает руль.
  2. Вал перемещает рейку в необходимом направлении.
  3. По краям работают тяги, обеспечивающие поворот колес.
  4. Гидро- или электроусилитель реагируют на движение рулевого колеса и обеспечивают движение реечного механизма в нужном направлении. При этом водитель может прикладывать меньшую нагрузку к рулю.

Особенности узла и конструкция

На автомобилях используется кинематический способ смены направления движения, подразумевающий, что осуществление поворота происходит за счет смены положения управляемых колес. Обычно управляемой является передняя ось, хотя существуют и авто с так называемой системой подруливания. Особенность работы в таких авто заключается в том, что колеса задней оси тоже поворачиваются при изменении направления, хоть и на меньший угол. Но пока эта система широкого распространения не получила.

Помимо кинематического способа на технике используется еще и силовой. Особенность его заключается в том, что для совершения поворота колеса одной стороны притормаживаются, в то время, как с другой стороны они продолжают двигаться с прежней скоростью. И хоть этот способ изменения направления на легковых авто распространения не получил, на них он все же используется, но в несколько ином качестве – как система курсовой устойчивости.

Этот узел автомобиля состоит из трех основных элементов:

  • рулевая колонка;
  • рулевой механизм;
  • привод (система тяг и рычагов);

Рулевой узел

У каждой составляющей – своя задача.

Замена рейки без снятия подрамника

  • Чтобы демонтировать рулевую рейку Логан с ГУР традиционным способом необходимо открутить подрамники и нижнее крепление мотора. Но можно облегчить снятие и замену.
  • Вывесите переднюю часть Logan и снимите колёса.
  • Слейте жидкость из системы ГУР. Сначала снимите с бачка гидроусилителя шланг (тонкий) и заткните его, чтобы жидкость не текла. С самого бачка слейте всё без остатка. Отсоедините второй шланг (толстый), опустите его в подходящую тару и, покрутите рулевое колесо вправо-влево до упора. Всего стечёт около 0,5 л жидкости.
  • При помощи ключа на 17 и трещотки с насадкой Торкс 30 открутите рулевые наконечники.
  • Открутите рулевой вал от штока рейки (болт с головкой на 14 находится в салоне под педалями).
  • Открутите оба гидравлических штуцера (понадобятся ключи на 19 и на 17).
  • Выкрутите любой болт крепящий нижнюю продольную опору. Отогните низ двигателя вперёд.
  • Теперь можно добраться непосредственно до крепежа рейки Рено Логан. Их два – правый и левый. К первому доступ не затруднён, он находится со стороны колёсной арки. С левым дела обстоят сложнее, чтобы его открутить требуется опустить подрамник. Но можно без этого, правда в этом случае понадобится удлинитель (около метра длиной) и карданчик. Просуньте его рядом с щитом моторного отсека между патрубками салонного отопителя и усилителем тормозов и открутите труднодоступное крепление.
  • Рейка освобождена, осталось её вынуть. Для этого сдвиньте её вправо (относительно водителя), немного проверните её вокруг своей оси и выведите в левую колёсную арку.
  • Теперь можно приступать к ремонту или к установке нового устройства.

Установка

На рулевой рейке Рено Логан есть специальная пластиковая манжета с поролоновым уплотнителем

Придя в магазин за новой рейкой, важно знать, что манжета не продаётся с ней в комплекте. Но можно использовать старую деталь повторно, надо лишь проверить состояние поролона на ней и при необходимости поменять, приклеив новый

Установка, замена рейки на новую происходит в обратной снятию последовательности. Заканчивая сборку, закрепите патрубки на бачке и проверьте состояние их хомутов. Залейте жидкость в бачок гидроусилителя. Механики советуют использовать Bardahl ATF D lll Multivehicle. После этого необходимо прокачать систему ГУР. Для этого вращайте рулём вправо-влево до упора и при необходимости доливайте жидкость. Делайте так, пока на поверхности перестанут появляться пузыри воздуха, а жидкость перестанет уходить. Прогрейте мотор, затем снова проверьте уровень. Возможно, придётся долить ещё немного.


Bardahl ATF D lll Multivehicle

Ремонт закончен. Осталось установить колёса и, используя рулетку, сделать приблизительный сход-развал. Так, чтобы сразу после этого можно было без проблем добраться до автосервиса с нормальным стендом.

Разборка рулевого механизма Lada Granta

Инструмент:

  • Ключ трещоточный
  • Головка на 13 мм
  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ рожковый на 14 мм
  • Гаечный ключ рожковый на 24 мм
  • Гаечный ключ накидной прямой на 15 мм
  • Домкрат или канавный подъемник
  • Балонный ключ
  • Отвертка плоская большая
  • Раздвижные плоскогубцы
  • Бокорезы
  • Слесарные тиски с мягкими губками
  • Специальный ключ с восьмигранной головкой на 17 мм
  • Специальный ключ с восьмигранной головкой на 24 мм
  • Монтажная лопатка
  • Нож
  • Двухлапый съемник
  • Специальный съемник или электродрель с молотком
  • Щипцы для стопорных колец
  • Кернер
  • Динамометрический ключ

Детали и расходники:

  • Пластмассовые хомуты
  • Деревянная подставка
  • Опорная втулка рулевой рейки с демпфирующими кольцами
  • Бензин
  • Отрезок трубы
  • «Холодная сварка» или «Быстрая сталь»
  • Пластичная смазка «Фиол-1»

Примечания:

Разборку рулевого механизма проводите при его ремонте.

1. Снимаем рулевой механизм, как описано в этой статье.

2. Снимите чехол рулевого механизма, как описано здесь.

3. Специальным ключом с восьмигранной головкой на 17 мм отверните гайку упора рейки и снимите ее.

4. Извлеките из отверстия упора рейки пружину и стопорное кольцо.

5. Ударом картера о деревянную подставку выбейте упор рейки из гнезда. В кольцевой проточке упора установлено резиновое уплотнительное кольцо.

6. Снимите уплотнитель переднего щитка моторного отсека.

7. Поддев отверткой, снимите пыльник шестерни.

8. Снимите стопорную шайбу.

9. Для отворачивания гайки крепления подшипника шестерни примените специальный ключ с восьмигранной головкой на 24 мм (диаметр отверстия под вал шестерни – не менее 18,5 мм).

10. Снимите гайку крепления подшипника шестерни с вала.

11. Захватив лыску шестерни ключом на 14 мм и опираясь им о монтажную лопатку, выньте из картера шестерню в сборе с подшипником.

12. Затем достаньте рейку из картера рулевого механизма.

13. Поддев отверткой опорную втулку, выведите ее выступы из отверстий картера и достаньте втулку.

14. Перед установкой в картер новой опорной втулки, наденьте на нее новые демпфирующие кольца так, чтобы тонкая их часть находилась против разреза втулки.

15. Установите втулку, следя за тем, чтобы ее выступы вошли в отверстие картера.

16. Разрежьте резиновые кольца по контуру втулки и удалите отрезанные части.

17. Снимите стопорное кольцо с вала шестерни и двухлапым съемником выпрессуйте шариковый подшипник.

18. Для выпрессовки игольчатого подшипника примените специальный съемник. Если такового нет, сверлом диаметром 2 мм в торце картера сделайте два отверстия так, чтобы они выходили на кольцо игольчатого подшипника.

19. Через отверстия выбейте подшипник из картера.

20. Промойте полость картера рулевого механизма.

21. Запрессуйте отрезком трубы игольчатый подшипник. Для заделки отверстий можно применить «быструю сталь» или «холодную сварку».

22. Обильно смазав зубья рейки, приводной шестерни и подшипников смазкой «Фиол-1», соберите узел в обратной последовательности.

23. Установите на место защитный чехол и закрепите его хомутами.

24. Отрегулируйте зазор в зацеплении шестерни с рейкой. Для этого установите рейку в среднее положение и заблокируйте ее от перемещения. Вставьте в отверстие регулировочной гайки упора ножку индикатора часового типа (первое фото) до касания наконечника ножки с упором рейки. Диаметр наконечника ножки индикатора должен быть не менее 3,5 мм, чтобы ножка уперлась в торцевую поверхность 1 (второе фото) упора, а не провалилась в его отверстие 2 (для наглядности показано на демонтированном упоре). Прикладите к валу-шестерне крутящий момент 15 Н·м (1,5 кгс·м), при этом шестерня отталкивает рейку и упор. По показаниям индикатора определите величину перемещения упора, которая соответствует фактической величине зазора в зачеплении. Если она превышает 0,05 мм – заверните регулировочную гайку, добиваясь указанной величины перемещения упора. После этого, разблокировав рейку, проверьте легкость вращения ведущей шестерни во всем диапазоне хода рейки.

Схема контроля зазора в зацеплении рейки и вала-шестерни:

1 – индикатор часового типа;

2 – кронштейн крепления индикатора;

3 – гайка;

4 – уплотнительное кольцо;

5 – картер рулевого механизма;

6 – игольчатый подшипник;

7 – вал-шестерня;

8 – втулка;

9 – крышка картера;

10 – рейка;

11 – вкладыш;

12 – упор рейки;

13 – ножка индикатора;

14 – пружина.

25. Отрегулировав зазор рейки, закерните гайку упора, обмяв резьбу картера.

голоса

Рейтинг статьи

Как устроена рулевая система?

На автомобилях Рено Логан смонтирован надежный рулевой механизм по типу «шестеренка-рейка». Привод устройства формируется из пары рулевых тяг, которые объединяются с кулаками с помощью шаровых шарниров. Главная особенность автомобиля — наличие продуманной рулевой колонки, которая «складывается» в случае аварии и не травмирует водителя.

Большая часть рулевых систем Рено Логан комплектуется гидроусилителем — системой, которая упрощает процесс вращения рулевого колеса водителем. Главными элементами узла является клапан регулировки, сервопривод, емкость для рабочей жидкости, а также гидравлический насос и цилиндр. Давление в системе создается, благодаря работе лопастей насоса, вращение которого обеспечивается через специальный ремень (поликлиновый или клиновый).

Масло из емкости ГУР с помощью насоса подается в систему и идет к клапану регулировки. Направление движения жидкости зависит от позиции руля. Своим давлением рабочая жидкость воздействует на цилиндр системы и создает давление на передачу рулевой системы. При этом вращать руль легче.

В случае отказа ГУР возможность управления транспортным средством сохраняется. Единственное изменение — необходимость прикладывания большего усилия при вращении. Обязательное условие для продления срока службы системы — контроль уровня рабочей жидкости. Если он падает ниже отметки «MIN», требуется определить причину проблемы и долить масло.

Рулевая передача смонтирована на нижней раме и объединяется с другими элементами системы с помощью специальных тяг поперечного типа со смонтированными на них наконечниками. На концах рулевых тяг предусмотрена резьба, необходимая для корректировки параметров развала-схождения (углов) колес.

Тяги рулевой системы Рено Логан объединяются с передачей через шарниры. Рулевая колонка имеет карданный тип. Ее безопасность, о которой упоминалось выше, обусловлена возможностью быстрой деформации при механическом воздействии. Сама колонка через вал и шарнир объединяется с клапаном регулировки, а сам промежуточный вал фиксируется с соединением шлицевого типа с помощью специального болта.

Также в рулевой колонке смонтирован ряд дополнительных устройств — противоугонная система (блокирует руль при отсутствии ключа в замке зажигания), органы управления головным освещением, сигналами поворота, омывателями и другими системами.

Тяги с правой и с левой стороны имеют идентичные размеры, а наконечники — разные. Все соединения рейки с шарнирами защищены с помощью специальной гофры (пыльника). Последняя фиксируется с помощью специального хомута (со стороны картера), а на стороне тяги пыльник удерживается, благодаря собственной жесткости.

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.

Список дальнейших операций:

  • Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
  • Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
  • Регулировочная гайка прижима снимается после.
  • Далее производится удаление пружины прижима, а также сам прижим.
  • Распределитель, спрятанный в корпусе, удаляется путем выбивания.
  • Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
  • С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
  • Далее достается тыльник и шток.
  • Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.
  • Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. Шлифовке подвергается и вал распределителя.
  • Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Предварительно заменяются все сальники.
  • Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Все элементы тщательно промазываются смазкой.
  • Далее на место возвращается стопорное кольцо.
  • Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
  • Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Закручивается гайка золотника. Ее пробка заполняется смазкой и фиксируется следующим шагом.
  • Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Элемент надежно осаживается.
  • Возвращается на место стопорная скоба.

Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.

Советы автомобилистов – владельцев Рено Логан

Неисправность рулевой рейки является важным вопросом среди автомобилистов. Многих интересует рулевая рейка Логан цена покупки и замены, часто у нас спрашивают «рейка Логан с гур цена», реже ищут «рулевая рейка Логан без гур цена», кого-то интересует, как осуществляется ремонт рулевой рейки гур Рено Логан, некоторых волнует ремонт рулевой колонки Логан. В любом случае, чтобы отсрочить появление подобных вопросов, стоит прислушаться к рекомендациям мастеров и владельцев Рено Логан.

Вот некоторые советы, выделенные на личном опыте среднестатистических водителей, которые помогут вам уберечь рулевой узел от преждевременного износа и поломок:

Никогда не нужно выворачивать руль до самого упора — это снизит усилие, прилагаемое на рейку, что заметно уменьшит риск износа.
К пыльникам рулевых тяг следует относиться с особой осторожностью — их поломка или дефект может привести к запотеванию механизма реек, что вызывает за собой течь жидкости ГУ.
Рулевую рейку нужно прогревать в холодное время года точно так же, как и двигатель.
Самостоятельная проверка состояния рулевого узла во многом зависит от качества жидкости, залитой в специальный бачок. Она должна быть чистой и прозрачной

При любом виде ее замутнения или образования инородных тел жидкость заменяется.

Несмотря на высокую прочность описанного механизма, следует внимательно относиться к вопросам диагностики рулевой рейки Логан, проводить которую лучше в условиях СТО. В процессе самостоятельного осмотра рулевого узла можно упустить из виду множество мелких деталей, которые вкупе способны быстро вывести все элементы рулевой рейки либо рулевой колонки из строя.

Это ещё раз говорит о необходимости квалифицированной помощи в процессе эксплуатации автомобиля, поскольку такой подход обеспечивает не только комфорт, но и безопасность в процессе вождения.

«>

Замена рулевой тяги Рено Логан

Замена рулевой тяги Рено Логан на яме или подъемнике значительно отличается от работ на земле, однако, общие принципы одинаковые. Мы рассмотрим второй вариант, потому что он ближе большинству.

Итак, снимаем колесо, для этого ничего, кроме домкрата и балонника не надо. Затем откручиваем гайку наконечника рулевой тяги. Для этого понадобится ключ на 21, хотя бывают гайки и на 22. Многие зачем-то откручивают наконечник от сошки, это делать необязательно, хотя потом просто можно накрутить наконечник на новую тяги и поставить все на место. Ну да ладно.

Теперь снимаем хомуты с пыльника тяги – обычно это простые пластиковые кабельные стяжки, новыми стоит запастись заранее. Снимаем пыльник и откручиваем тягу ключом на 30. Далее выкручиваем тягу из наконечника.

Новую тягу ставим в обратной последовательности, не забывая набить смазки в шаровое соединение, перед тем как одеть на место пыльник

Так же стоит обратить внимание на длину новой и старой тяги, чтобы хоть примерно попасть схождение колес. Так же стоит помнить, что после замены рулевой тяги на Рено Логан обязательно стоит сделать геометрию колес

Видео – замена рулевой тяги Рено Логан:

Источник

Другие варианты ремонта рулевой рейки, а также ее замена

Ремонт рулевого механизма рейки Logan с ГУР или без ГУР осуществляется после его съема для последующего восстановления.

В дальнейшем нужно выполнить следующие действия:

  • Первый шаг – снятие стопорного кольца с распределителя.
  • Открутить пробку золотника, я закрывающую гайку золотника (далее ее также потребуется открутить специальным приспособлением).
  • Далее снять гайку и пружину прижима, а также и сам прижим.
  • Выбить распределитель, который расположен в корпусе.
  • Снять с распределителя сальник и кольцо подшипника.
  • С тыльной опоры извлечь стопорную скобу (если ее поддеть отверткой, она вылетит).
  • Извлечь шток и тыльник.

Когда управляющая рейка разобрана, все ее составляющие нужно тщательно очистить от масла, грязи, пыли и продуктов износа, после чего обезжирить.

Далее поверхность штока шлифуется на токарном станке. Для этого используется мелкая наждачная бумага. Кроме этого, шлифовке подвергается вал распределителя.

Предварительно заменяются все сальники. Гребенка штока обильно промазывается смазкой и возвращается на исходное место.

Перед возвращением распределителя требуется проверка компрессии сальника. Для этого по его валу сдвигают втулку, которая аккуратно помещается на место подшипника. По такому же принципу усаживается новый сальник. Прежде чем это сделать, все элементы необходимо промазать смазкой.

Далее:

  • Установить прижим штока и стопорное кольцо. Чтобы облегчить ход, его место обильно заполняется смазкой.
  • Установить пружину и зафиксировать регулировочной гайкой.
  • Крепко закрутить гайку золотника. Ее пробка также густо заполняется смазкой, после чего фиксируется.
  • Вместе с тыльной укрепить центрирующую опору, сдвинуть сальник и саму тыльную опору.
  • Установить стопорную скобу.

Когда работы завершены, механизм проверяется на специальном станке, с помощью которого можно выявить возможные течи, и обеспечить гарантию выполненных восстановительных работ.

По мнению специалистов, если следовать определенным рекомендациям, можно избежать многих поломок и износа рулевой рейки:

Не выворачивать рулевое колесо до упора – это значительно снизит усилие, прилагаемое на механизм, что снизит риск износа. Рулевую рейку нужно в холодное время года прогревать точно так же, как и мотор

К пыльникам рулевых тяг следует относиться с осторожностью, поскольку их поломка вызывает запотевание механизма реек и в итоге – вызывает течь жидкости ГУР. Также требуется регулярная проверка состояния жидкости, залитой в бочок

Она должна быть прозрачной

Если она изменила цвет, стала мутная либо в ней образовались посторонние образования, ее требуется заменить.

Невзирая на высокую надежность рулевого механизма, нужно внимательно относиться к вопросам, связанным с его диагностикой. Конечно, можно это делать самостоятельно, но ввиду отсутствия диагностического оборудования можно не заметить большое количество мелких деталей, которые способны вывести элементы рулевой рейки и колонки из строя. По этой причине диагностику рулевой рейки рекомендуется проводить в условиях СТО.

Заключение

В целом механизм является достаточно надежным узлом, не требующим никакого обслуживания. Но при этом эксплуатация рулевого управления автомобиля подразумевает проведение своевременной диагностики для выявления неисправностей.

Конструкция этого узла состоит из множества элементов с подвижными соединениями. А где такие соединения есть, со временем из-за износа контактирующих элементов, в них появляются люфты, которые в значительной мере могут повлиять на управляемость авто.

Сложность диагностики рулевого управления зависит от его конструктивного исполнения. Так в узлах с механизмом «шестерня-рейка» соединений, которые необходимо проверять не так уж и много: наконечники, зацепление шестерни с рейкой, карданы рулевой колонки.

А вот с червячным механизмом из-за сложной конструкции привода точек диагностики значительно больше.

Что касается ремонтных работ при нарушении работоспособности узла, то наконечники при сильном износе просто заменяются. В рулевом механизме на начальном этапе люфт удается убрать регулировкой зацепления, а если это не помогло – переборкой узла с использованием ремкомплектов. Карданы колонки, как и наконечники – просто заменяются.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
