Устройство и ремонт мост тип спайсер уаз

Чем отличается Тимкен от Спайсера

В конструкции находится первый отличительный признак. Тимкен состоит из 2 независимых частей, а цельный Спайсер имеет неразъемный картер.

Вес переднего неразрезного агрегата – 152 кг, заднего – 162 кг. Узлы у военных машин имеют массу на переднем участке – 140 кг. Задний боевой мост весит 122 кг.

Несмотря на то, что Тимкены ставят на гражданские машины, их устанавливают на УАЗы, предназначенные для военных автопарков, колхозные мосты устарели, на смену им пришли новые, цельные технологии. Сейчас Спайсеры служат автомобилям промышленным и тем, которые находятся в частном владении.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

На автомобили Уаз Патриот и Уаз Хантер, а также все модели на их базе, устанавливаются передние и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные так по фамилии американского инженера Кларенса Спайсера, автора более чем тридцати патентов и владельца компании Spicer Manufacturing Company, сейчас — Dana Corporation.

Передний и задний мост типа Спайсер начали устанавливать на автомобиля Уаз-3160 и Уаз-3162 Симбирь, взамен мостов старой конструкции, а с них они уже по наследству перешли на Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер.

Передний и задний мост типа Спайсер на Уаз, устройство.

Передний мост комбинированный, одновременно выполняет функции ведущего и управляемого, представляет собой жесткую пустотелую балку, внутри которой размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается на передние ступицы через полуоси.

Полуось представляет собой единую деталь с шарнирами равных угловых скоростей (ШРУС) типа Рцеппа-Бирфильд, названным так по имени его изобретателя Альфреда Рцеппа и американской фирмы Бирфильд производившей его по патенту. Он компактнее шарнира Бендикс-Вейс на мостах Тимкен, может работать при больших углах и передавать больший крутящий момент.

В настоящее время такими шарнирами комплектуется и передние мосты старой конструкции типа Тимкен до сих пор устанавливаемые на автомобили Уаз легкового и грузопассажирского модельного ряда. По этой причине они обзавелись названием — гибридные мосты.

Задний мост представляет собой жесткую пустотелую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу. Передний и задний мост имеют аналогичные по конструкции главные передачи и дифференциалы.

В отличии от мостов типа Тимкен, передний и задний мост типа Спайсер разъема в поперечной плоскости не имеет, что придает всей конструкции дополнительную жесткость, а размещение дифференциала и главной передачи в едином картере обеспечивает высокую точность зацепления и благоприятные условия для работы подшипников. Кроме того, теперь для доступа к главной паре и дифференциалу не надо демонтировать мост с автомобиля, достаточно просто снять крышку картера главной передачи.

Особенности конструкции переднего и заднего моста типа Спайсер.

Мосты типа Спайсер во многом унифицированы с одноступенчатыми мостами старой конструкции типа Тимкен, у них одинаковые подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов.

Толщина подложки ведомой шестерни в новых мостах была увеличена на 8 миллиметров, это снизило шумность и повысило надежность главной передачи. Новый дифференциал может быть использован на старых одноступенчатых мостах с разъемным картером при условии установки на шипе чашки кольца-компенсатора.

Выпускаемые в настоящее время передние и задние мосты типа Спайсер имеют передаточное число главной передачи 4.111 или 4.625. Первые устанавливаются в основном на автомобили Уаз с бензиновыми двигателями, а вторые – на автомобили с дизельными двигателями.

На автомобили Уаз Хантер и все модели на его базе устанавливаются так называемые узкие мосты с колеей 1445 мм, каталожный номер переднего моста 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4.625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4.111 или 31514-2400010-10 — с 4.625.

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Передаточные числа моста Тимкен (гражданского).

До июля 1989 г. в гражданские мосты устанавливалась главная пара с передаточным числом 5,125 (41 зуб), сейчас — с передаточным числом 4,625 (37 зубьев), т. е. более «скоростная», но менее «мощная». В магазинах можно найти и те и другие. Заменить «новую» на «старую» главную пару придется, скорее всего, при установке очень больших колес. Заменять главные пары рекомендуется только комплектно (в переднем и заднем мостах), иначе передний мост придется включать исключительно в грязи, на снегу, на песке и т. п., чтобы не вывести из строя раздаточную коробкуи не испортить резину. Как определить передаточное число ? Нужно покрутить кардан руками и сосчитать обороты колеса. Например 46 оборотов кардана — 10 колеса = пара 4,6 и т.д.

Вес гражданских мостов УАЗ:

передний мост — 132 кг
задний мост — 100 кг

Редукторные (военные) мосты УАЗ

По сути это мост Тимкен, т.е. разрезной, но у него сделан меньше центральный редуктор и имеются бортовые передачи. Заводом военные мосты устанавливались на автомобили УАЗ 469 для армии и УАЗ, Барс. Мосты УАЗ Барс — это военные мосты, но с более широкой колеёй.

Передаточные числа военных мостов УАЗ

Передаточное число военных мостов 5,38 (=2,77*1,94 — передаточные числа соответственно главной и бортовой передач) — более тяговитое, но менее скоростное, чем у обычных мостов.

Характеристики военного моста

Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
Колея: 1445 мм
Колея редукторных мостов УАЗ Барс: 1600 мм
Вес переднего военного моста УАЗ: 140 кг
Вес заднего военного моста УАЗ: 122 кг

Схема редукторного (военного) моста УАЗ

Задний мост УАЗ с бортовой передачей:

1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец; 10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка; 16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий; 47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси; 53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

Поворотный кулак переднего моста УАЗ с бортовой передачей:

а – сигнальная канавка; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес (вариантное исполнение см. рис. 180, IV); 1 – сальник; 2 – шаровая опора; 3 – шарнир поворотного кулака; 4 – прокладка; 5 – пресс-масленка; 6 – шкворень; 7 – накладка; 8 – корпус поворотного кулака; 9 – втулка шкворня; 10 – подшипник; 11 – ведомый вал боpтовой пеpедачи; 12 – ступица; 13 – ведущий фланец; 14 – муфта; 15 – шаpик фиксатора; 16 – защитный колпак; 17 – болт муфты; 18 – цапфа; 19 – стопорная гайка; 20,23 – опорные шайбы; 21 – ведущая шестерня боpтовой пеpедачи; 22 – стопоpный штифт; 24 – кольцо уплотнительное резиновое; 25 – упорная шайба; 26 – кожух полуоси; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – рычаг поворотного кулака

Передний и задний мост типа Спайсер на УАЗ Патриот. Устройство, особенности конструкции и обслуживания.

На авто УАЗ Патриот и УАЗ Хантер, также все модели на их базе, инсталлируются фронтальные и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, нареченные так по фамилии южноамериканского инженера Кларенса Спайсера, создателя более чем 30 патентов и обладателя компании Spicer Manufacturing Company, на данный момент — Dana Corporation.

Фронтальный и задний мост типа Спайсер начали устанавливать на автомобиля Уаз-3160 и Уаз-3162 Симбир, взамен мостов старенькой конструкции, а с их они уже по наследию перебежали на УАЗ Патриот, УАЗ Пикап, УАЗ Карго и УАЗ Хантер.

Проверка и техническое сервис фронтального и заднего мостов типа Спайсер на Уаз.

Сервис фронтального и заднего мостов заключается в поддержании нужного уровня трансмиссионного масла в их картере, он должен быть у нижней кромки заливного отверстия, и своевременной его подмене.

Также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи, повторяющейся прочистке предохранительного клапана, подтяжке всех креплений и чистке магнитной пробки от железных частиц при подмене трансмиссионного масла.

Для смазки шарниров типа Бирфильд употребляется особая смазка ШРУС-4, которую необходимо закладывать не во всю внутреннюю полость поворотного кулака, как ранее, а исключительно в сам шарнир. Применение пластичных смазок другого типа, в том числе классической Литол-24, неприемлимо. В процессе использования добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака заполняется смазкой Литол-24.

Регулировка осевых зазоров в фронтальном и заднем мосту Уаз.

Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, потому что при его наличии происходит резвый износ зубьев шестерен и может быть заклинивание моста. Проверка наличия осевого зазора делается покачиванием ведущей шестерни за фланец крепления карданного вала.

Для устранения осевого зазора ведущей шестерни нужно подтянуть гайку фланца. Гайка имеет кернение в паз резьбы ведущей шестерни и при подтяжке будет нужно большее усилие на ключе

Подтяжка гайки делается осторожно до устранения осевого зазора ведущей шестерни, не допуская ее перетяжки, после этого она поновой кернится. Если закерненную гайку подтянуть не получится, то ее следует поначалу отпустить на 0.5-1.0 оборота, а потом затянуть до устранения осевого зазора и закернить

Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Его проверка делается покачиванием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главной передачи устраняется подтяжкой гайки подшипника дифференциала, за ранее сняв стопорную пластинку.

Если вы отыскали ошибку, пожалуйста, выделите кусок текста и нажмите CtrlEnter.

Военные мосты

Во времена войны пользующимся популярностью автомобилем был джип УАЗ Буханка, который фактически и получил собственный 1-ый военный вариант. Сейчас все почаще обладатели джипа УАЗ Патриот прибегают к установке таких изделий на свои средства. Военные мосты характеризуются относительно низкой ценой, простотой конструкции и самое принципиальное – прочностью. Ведь в военное время было, главное, чтоб изделие не развалилось на ходу. Потому военные изделия пользуются популярностью и до настоящего времени, потому что они достаточно надежны и удобны.

Но тут возникает новенькая загвоздка, ведь достать военные мосты в наши деньки фактически нереально. Новые военные агрегаты уже издавна не выпускаются заводами, потому отыскать их можно посреди объявлений. Естественно, приобретение устройства, которое уже было в использовании, очень рискованно, ведь нет никаких гарантий того, что военные изделия прослужат долгое время. Если только не учесть тот факт, что они изготавливались на славу.

Возможные неисправности и их причины

Конструкция передней оси отличается надежностью и неприхотливостью к условиям эксплуатации. Большинство неисправностей, возникающих при эксплуатации автомобиля, сможет устранить человек с минимальными техническими знаниями. Ниже представлены наиболее часто встречаемые неисправности, требующие ремонта узла. Так же можете прочитать про .

Наличие потеков смазки свидетельствует о нарушении герметичности картера. Причиной подтекания смазки может быть нарушение прокладок или износ сальников. При выявлении неисправности необходимо заменить изношенные прокладки или сальники.

При установке прокладки необходимо обработать герметиком.

Повышенный шум

Сильный шум при работе узла может свидетельствовать об износе шестерен или подшипников. Для устранения неисправностей потребуется осуществить разборку узла. Вышедшие из строя детали необходимо заменить новыми.

Ухудшение качества смазки

Причиной сильного шума при работе узла может являться плохое качество смазки. Необходимо регулярно менять смазку в картере редуктора. Регулярное использование автомобиля для передвижения по бездорожью или преодоления брода может спровоцировать попадание воды в картер. Вода не позволяет вращающимся деталям механизма смазывается, что может привести к полному заклиниванию.

Во избежание выхода из строя всего узла необходимо регулярно проверять качество смазки. При использовании автомобиля для преодоления брода дыхательный клапан оборудуют резиновым шлангом, второй конец которого выводят под капот.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.

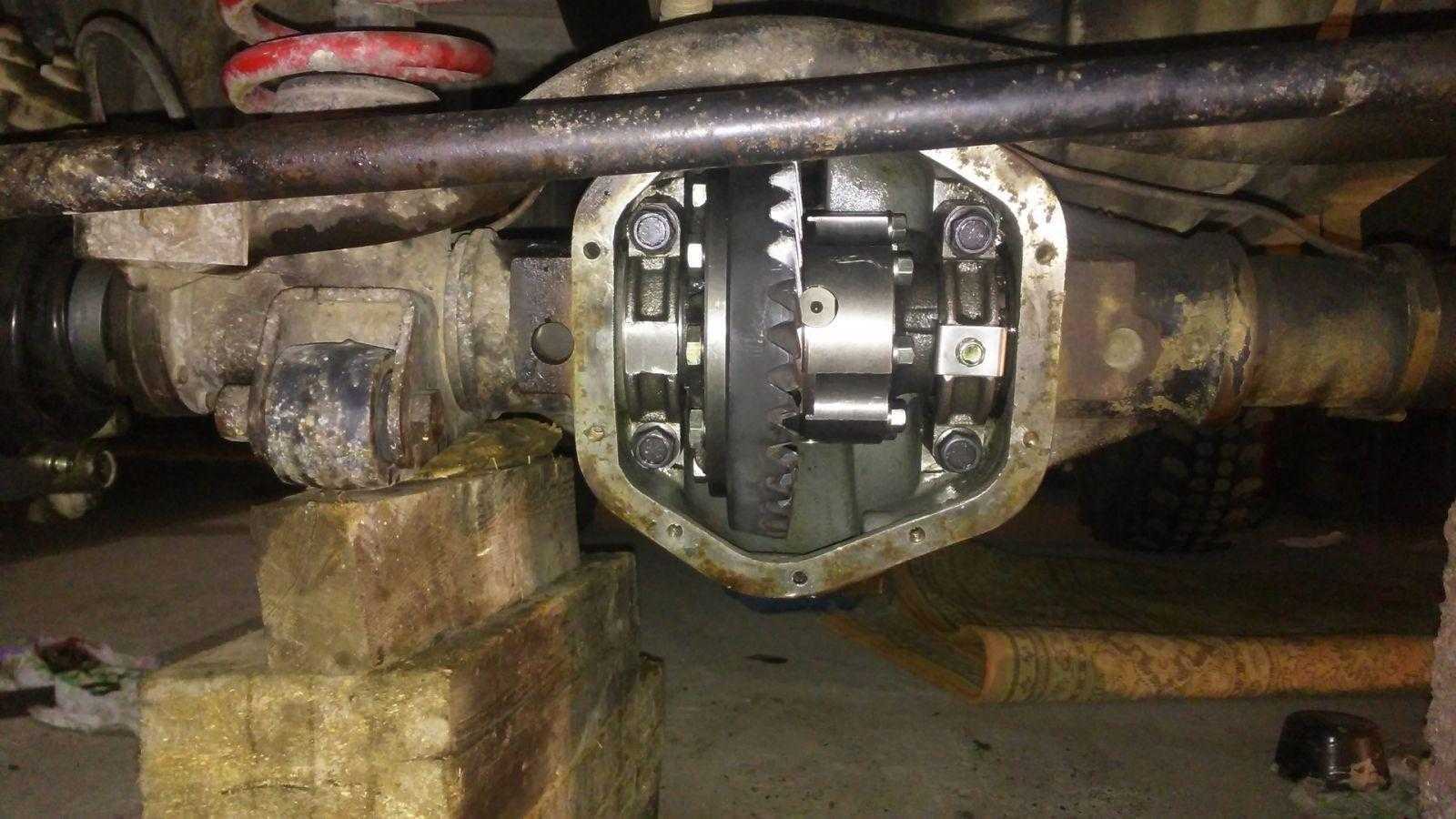

4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Устройство ходовой части и трансмиссии УАЗ-3741

Уже первый автомобиль Ульяновского автозавода — знаменитый ГАЗ-69 — имел колесную формулу 4×4, обладал просто фантастической проходимостью и был крайне неприхотлив. И до сегодняшнего дня концепция «народного внедорожника», заложенная в легендарном «Козлике», остается актуальной и реализуется во всех современных моделях УАЗ. Полный привод также предусмотрен и в автомобиле УАЗ-3741 (до 1985 года — УАЗ-452), который более известен под названием «Буханка» (что отражает его характерную форму) или «Таблетка» (вследствие частого использования в качестве карет «Скорой помощи» и санитарных машин в армии).

Основу ходовой части УАЗ-3741 составляют два ведущих моста, имеющих классическую зависимую подвеску на полуэллиптических рессорах и гидравлических амортизаторах. Причем только в данной модели рессоры имеют по 13 листов (в остальных моделях листов меньше), причем на передней и задней подвеске рессоры взаимозаменяемы.

Трансмиссия автомобиля имеет довольно простое устройство, она также построена по традиционной схеме без каких-либо особенностей. Трансмиссия содержит 4-ступенчатую коробку передач с ручным управлением (классическую МКПП), которая работает в паре с двухступенчатой раздаточной коробкой (имеет повышающую и понижающую передачи) — благодаря наличию «раздатки» количество возможных передач увеличивается вдвое, что многократно повышает возможности трансмиссии. Крутящий момент от раздаточной коробки с помощью двух карданных валов передается на передний и задний ведущие мосты. В ведущих мостах момент разделяется на два потока и направляется к колесам, обеспечивая их вращение.

Отдельно скажем о назначении и устройстве переднего ведущего моста автомобилей семейства УАЗ-3741.

Тема про то, какие мосты лучше на УАЗ наверняка перетиралась не один раз. Кто-то за гражданские, кто за военные мосты на УАЗ. Попробуем немного разобраться что к чему. Конечно же, УАЗбука нам в помощь. Информации там достаточно. Можно собрать небольшой коллажик

Снятие и установка полуоси

Полуоси передних колес снимают для замены при повреждении, выходе из строя шарниров равных угловых скоростей (ШРУСов) или для получения доступа к другим агрегатам. 1 . Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.2 . Снимите тормозной диск.3 . Снимите датчик частоты вращения колеса.4 . Выверните болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса.5 . Извлеките из картера моста полуось в сборе со ШРУСом.6 . Перед установкой полуоси заложите в шарниры равных угловых скоростей чистую консистентную смазку ШРУС-4.7 . Установите детали в порядке, обратном снятию.Замена сальника полуоси переднего моста Заменяйте сальник при обнаружении утечки масла из поворотного кулака. Вам потребуется отвертка с плоским лезвием.

Утечка масла может быть вызвана также избытком масла в картере или засорением сапуна.1 . Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.2 . Снимите поворотный кулак и закрепите его в тисках.3 . Поддев отверткой, извлеките сальник из шаровой опоры поворотного кулака.4 . Установите новый сальник, аккуратно запрессовав его в шаровую опору с помощью оправки подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

В качестве оправки можно использовать старый сальник.5 . Установите детали в порядке, обратном снятию.

Возможные неисправности и их причины

Подтекание масла

При установке прокладки необходимо обработать герметиком.

Повышенный шум

Ухудшение качества смазки

Правила обслуживания

Обслуживание моста заключается в периодической проверке уровня и замене масла в картере (через каждые 45 тыс. км пробега). Рекомендуется контролировать состояние уплотнительных элементов и деталей, удерживающих балку на автомобиле. Также необходимо своевременно регулировать осевые зазоры, которые меняются из-за естественного износа шестерен и подшипников качения. Дополнительно устраняется зазор в шкворнях поворотных кулаков и корректируется угол схождения.

Слив старого масла производится после прогрева картера в движении. В конструкции корпуса предусмотрена резьбовая пробка, под отверстие подставляется емкость для сбора отработавшей жидкости. Нужно протереть поверхность пробки от частиц, образующихся при износе шестерен (в конструкции детали предусмотрен магнит). Заливка масла производится через контрольное отверстие, закрытое резьбовой заглушкой. Нормальным считается уровень смазки, расположенный возле нижней кромки отверстия.
