Сапун приора. устройство и очистка системы вентиляции картерных газов в лада приора

Как снять поддон на ниве 21213

Lada 4х4 (ВАЗ-21214) : Замена прокладки поддона картера

Заменяем прокладку при обнаружении течи масла по стыку поддона картера и блока цилиндров, когда подтяжкой болтов крепления поддона не удается устранить течь.

Работу выполняем на смотровой канаве или эстакаде.

Снимаем грязезащитные щитки моторного отсека (см. «Снятие грязезащитных щитков моторного отсека», с. 282). Сливаем масло из двигателя (см. «Замена масла в двигателе и масляного фильтра», с. 18). Отворачиваем гайки крепления подушек левой и правой опор силового агрегата к кронштейнам поперечины передней подвески (см. «Замена опор силового агрегата», с. 97). Отворачиваем гайки и болт крепления редуктора переднего моста к кронштейнам подвески силового агрегата и блока цилиндров двигателя (см. «Снятие редуктора переднего моста», с. 191).

Подставив регулируемый упор под картер сцепления.

. приподнимаем силовой агрегат. Для фиксации силового агрегата.

. вставляем между подушками опор и кронштейнами подвески деревянные бруски.

. и опускаем регулируемым упор.

Очистив привалочные поверхности блока цилиндров и поддона картера, устанавливаем новую прокладку. Сборку проводим в обратной последовательности.

Снятие прокладки поддона картера двигателя на автомобиле Ваз 2121 и Нива 2131 производят для ее замены в случае повреждения, что сопровождается наличием масляных подтеков на стыке поддона и блока двигателя. Причиной появления течи может быть не только ее повреждение, но и деформация самого поддона, что часто имеет место быть в следствие перегрева двигателя. Мы же в рамках данной статьи рассмотрим процесс именно замены прокладки. В первую очередь необходимо попробовать протянуть все болты крепления поддона, соблюдая при этом последовательность крест на крест, если данный шаг не помог, то приступаем к ремонту. Прежде всего подготовьте стандартный набор инструментов, автомобиль необходимо загнать на смотровую яму или эстакаду. После чего проделайте следующую последовательность действий:

В первую очередь необходимо слить масло из картера. Предварительно его необходимо прогреть, для этого двигатель должен поработать несколько минут. Горячее масло лучше стекает.
Далее производим демонтаж защиты поддона картера и моторного отсека.
Ослабьте крепление левой и правой опор силового агрегата.
Отсоединяем крепление редуктора к кронштейнам переднего моста и блока двигателя, что даст нам возможность немного приподнять силовой агрегат и тем самым снять поддон.

Подставляем регулируемый упор под двигатель, приподнимаем его, что позволяет сделать ранее отпущенные крепления опор и вставляем в зазоры между опорами и кронштейнами подвески подходящие по размеру деревянные бруски. После чего опускаем регулируемый упор, тем самым дав нагрузку на деревянные бруски.

Торцовой головкой на десять откручиваем все болты крепления поддона и снимаем его.
Далее снимаем саму прокладку.
Перед установкой новой, тщательно очистите привалочные поверхности на блоке и поддоне.

На этом ремонтные работы по замене прокладки поддона картера на автомобиле Ваз 2121 и Нива 2131 завершены. Установку новой производим в обратной последовательности.

Снять поддон на ниве не снимая движок

Замена патрубков картерных газов в Ладе Приора

Давно заметил масляные пятна на блоке цилиндров возле выхода сапуна (патрубка картерных газов), напрашивалась замена патрубка, но так как на скорость не влияет, то и лезть туда не хотелось. Так же имелись небольшие запотевания на входе патрубка сапуна в клапанную крышку и верхнем патрубке, входящем в рукав дросселя, ну и возле датчика давления масла. На днях на Драйве поднималась тема запотевания двигателя, и я решил больше не откладывать и все-таки заняться заменой патрубков. Так как машина без кондёра, то доступ к нижнему хомуту патрубка сапуна есть, хоть и не совсем удобный. Знал, что в очередной раз обдиру все руки, но с этим смирился, лишь бы не лезть под машину и снимать защиту, т.к. ни ямы, ни подъемника у меня нет. Замена не сложная, подробности на фото.

Вот такая красота из масла и пыли разрослась на моем блоке цилиндров!

Вход патрубка сапуна в клапанную крышку практически сухой.

Выход из клапанной крышки тоже в масле, на входе в рукав дросселя сухо.

Тонкий шланг тоже сопливит.

Масло на входе тонкого шланга в ресивер.

Купил два новых патрубка и пузырек для мытья двигателя.

Патрубки стояли, что называется, на сухую. Решил посадить их на герметик.

Виновники торжества!

Также решил провести ревизию датчика детонации, т.к. периодически на бортовике всплывает ошибка 0327 (низкий уровень сигнала датчика детонации). В работе двигателя никаких перемен пока не заметил, но чувствую, скоро датчик пойдет под замену.

Скинул колодку, клеммы сухие, провода целы.

Перед нанесением герметика все штуцеры тщательно очистил и обезжирил бензином.

Новый патрубок на месте. Жижка для мытья двигателя с таким слоем грязи не очень справляется, насколько мог, протер тряпкой.

Ополаскиваем сверху. Грязи не много, двигатель мылся совсем недавно.

Еще один дополнительный уплотнитель. Самоклеящийся D-образный профиль (самый толстый), посадил на верхнюю планку решетки. Польза от него есть, поскольку установленный уплотнитель от классики все же пропускает брызги и грязь по центру.

Все сопливые места отмыл, патрубки и шланги посадил на герметик. Посмотрим, как долго двигатель останется сухим.

https://www.drive2.ru/l/3685250/

следующая статья:

Причины неисправности

Причин может быть несколько, основные из них:

Загрязнение и выход из строя системы вентиляции картера;
Неисправности цилиндропоршневой группы;
Поломки в головке блока цилиндров.

Для точного определения, что конкретно привело к нехарактерному поведению, необходимо выполнить диагностику состояния силовой установки с привлечением специалистов.

Вентиляция картера

Неприятность и опасность явления заключается в том, что пользователь не всегда вовремя способен выявить признаки нехарактерного поведения. В результате, запущенная проблема может привести к серьезным последствиям и намного усугубить ситуацию.

Перестав работать, вентиляция картера не сбрасывает излишки давления в атмосферу, а накапливает их внутри картера силовой установки. Со временем, когда давление достигает критической отметки, происходит выброс накопившихся газов через фильтр.

Дабы избежать неприятностей и не усугубить их поломкой, при первых признаках неисправности системы вентиляции и сапуна необходимо как можно быстрей промыть их. Устранение неполадок можно провести двумя простыми способами: разобрать сапун и отмыть все необходимые детали и фильтр от отложений, или же добавить в масло специальную моющую присадку, которая устранит все грязные образования.

Поршневые кольца

Одной из причин того, что силовая установка сапунит может быть неполадки с поршневыми кольцами. В процессе работы мотора, часть отработанных газов просачивается в картер мотора. С течением времени давление повышается, и они начинают искать выход из замкнутого пространства. Вследствие того, что система вентиляции забита, газы начинают выходить из всех возможных щелей в уплотнениях и сальниках.

Неисправность колец ведет к росту давления в картере, а это в свою очередь приводит к переизбытку расхода масла. Какая-то часть его выдавливается через щуп, какая-то через уплотнения, образую течь. Некоторое масло, через не плотно прилегающие кольца, попадает в рабочую камеру и выгорает там вместе с топливом.

Иногда все эти симптомы сопровождаются миганием лампочки на приборной панели автомобиля, сигнализирующей о поломке в моторе. Для подтверждения диагноза необходимо произвести замер компрессии силового агрегата. Компрессия меньше 11 единиц, в каком либо цилиндре в совокупности с остальными явлениями говорит о залегании колец. Что бы устранить неисправность необходимо разобрать установку и произвести ремонт.

Проводя ремонт, разберите поршни и проведите полную диагностику колец. При их залегании необходимо снять кольца, выполнять процедуру надо с особой аккуратностью, что бы ни сломать детали

После снятия, требуется полная очистка колец и поршней от нагара и отложений, особое внимание необходимо уделить канавкам, коррозия, образовавшаяся в них, должна быть полностью устранена

Цилиндропоршневая группа

В случае, если проверка показала отсутствие проблем с вентиляцией картера и кольцами, следующей часто встречающейся возможной причиной может быть повреждение поверхностей гильзы цилиндров. Для устранения дефекта необходимо отшлифовать поверхности и установить новые кольца ремонтного размера. При большом износе цилиндров, расточки двигателя не избежать.

Сапунить мотор может по причине износа клапанов, сальников, втулок и т.п. В любом случае, для точного диагноза и устранения причины требуется полная диагностика и проверка мотора специалистом.

Источник

Описание

В 1999 году на смену K7M пришел новый силовой агрегат K4M. Разработка осуществлялась инженерами-моторостроителями известного автоконцерна Рено. Созданный ими двигатель представляет собой бензиновый рядный атмосферный силовой агрегат объемом 1,6 литра и мощностью 102-115 л.с при крутящем моменте 145-155 Нм.

Производство двигателей осуществляется на заводах в Испании и Турции. С 2009 года выпуск K4M освоил российский АвтоВАЗ.

Двигатель устанавливался на автомобили разных модификаций Renault:

Logan I (2005-2013);
Sandero (2010-2012);
Duster I (2010-2018).

Ларгус универсал (2012-2017);
Ларгус Кросс (2014-2017);
Ларгус фургон (2015-2017).

Блок цилиндров отлит из высокопрочного чугуна. Цилиндры расточены внутри, без гильз. В нижней части находятся пять постелей коренных подшипников коленчатого вала.

ГБЦ изготовлена из алюминиевого сплава с запрессованными седлами и направляющими втулками клапанов. Вверху имеется крепление для двух распредвалов.

Коленчатый вал стальной. Фиксация от осевых перемещений – два полукольца в постели среднего коренного подшипника.

Поршни стандартные, алюминиевые, с тремя кольцами, два из которых компрессионные, одно маслосъемное.

Привод ГРМ – зубчатый ремень.

ГРМ выполнен по схеме DOHC, т.е. имеет два распредвала, 16 клапанов. Регулировка теплового зазора клапанов в процессе эксплуатации не требуется, так как здесь установлены гидрокомпенсаторы. На многих моделях двигателя регулирование фаз газораспределения осуществляет фазовращатель, который располагается на впускном распредвале. (Клапан фазорегулятора находится на ГБЦ).

Система вентиляции картера закрытого типа.

Система смазки комбинированная. Объем масла 4,85 литра (при замене масла с заменой масляного фильтра). Производитель категорически запрещает использовать различные присадки для улучшения качества смазки, как и применение других марок масел. Несоблюдение этих рекомендаций особенно актуально для гарантийных силовых агрегатов. О типе применяемого масла указано в руководстве по эксплуатации конкретной модели автомобиля.

Система питания топливом включает традиционные элементы:

электрический топливный насос;
дроссельный узел;
фильтры грубой и тонкой очистки;
регулятор давления топлива;
топливные форсунки;
топливопровод.

К системе питания так же относятся система рециркуляции отработанных газов и воздухофильтр.

Система охлаждения герметичная с принудительной циркуляцией ОЖ. Помпа приводится во вращение ремнем привода ГРМ. Для регулирования температуры охлаждающей жидкости на всех режимах работы двигателя используется термостат.

Микропроцессорная система зажигания состоит из катушек и свечей зажигания.

Снятие и замена масляного насоса «Приоры»

Эту операцию необходимо проводить либо на смотровой яме, либо на специальном подъёмнике, если, конечно, не снимать мотор с «Приоры». Итак, процесс начинается.

В первую очередь всё масло из поддона необходимо слить в подставленную ёмкость, открутив пробку поддона. Вывернуть болты крепления и снять поддон. Ключом на «8» открутить крепление маслозаборника и демонтировать его.

Шестигранником № 5 снять крышку ремня ГРМ. Открутить демпфер. Отжав ролики, удалить ремень с шестерни коленвала. Вынуть саму шестерню. Извлечь шпонку из коленвала. Тщательно протереть все поверхности ветошью и выкрутить все шесть крепёжных болтов корпуса масляного насоса «Приоры».

После этого, аккуратно поддеть корпус агрегата и снять с коленчатого вала вместе с прокладкой. Теперь осталась только замена агрегата «Приоры». Зачистить посадочное место на блоке и протереть ветошью.

Установить на приготовленный для замены агрегат новую прокладку и собрать в обратной последовательности. Залить рекомендованное масло и запустить двигатель. Дождаться затухания лампы контроля давления масла. Всё, проведена замена масляного насоса «Приоры».

На видео, снятие и разборка масляного насоса ВАЗ-2112 и модификаций. Замена узла на «Приоре» аналогична»:

Замена гидрокомпенсаторов ВАЗ 21214

Установку или замену гидрокомпенсаторов ВАЗ 21214 стоит проводить только после изучения всех процессов и деталей, которые могут хоть как-то соприкасаться с ГК.

Очень важную роль в двигателе внутреннего сгорания играет специальный газораспределительный механизм. Эта роль заключается в распределении воздуха или какой-либо горючей смеси по цилиндрам двигателя, а также выпуске отработанных газов.

Стоит отметить, что газораспределительный механизм состоит из нескольких частей, среди которых можно отметить такие, как:

клапаны с пружинами;
распределительный вал;
штанги;
толкатели;
коромысла.

Существует две вариации расположения распределительного вала:

внизу блока цилиндров;
в головке блока цилиндров верхняя часть.

Коленчатый вал передает распределительному валу специальную энергию, с помощью которой они и работают.

При условии, что распределительный вал располагается в нижнем положении, применяющемся для открытия клапанов, которое передается через штанги, коромысла и толкатели. Если же распределительный вал расположен сверху, то усилие передается через специальные толкатели.

Стоит отметить, что передача усилия с помощью штанги ли рычага также не исключена. Более того, во время нагревания двигателя до максимальной рабочей температуры возможно нагревание различных деталей, относящихся к газораспределительному механизму, из-за чего эти детали могут увеличиваться в размере. Собственного говоря, именно этот факт и приводит к недостаточно плотному закрытию указанных клапанов, что негативно влияет на работу двигателя.

Для этого и предусмотрен специальный зазор, предотвращающий недостаточную герметичность детали. Чаще всего такой зазор может составлять доли миллиметров, а устанавливается он исключительно отдельно от выпускных и впускных клапанов. Иногда зазор может увеличиваться, чаще всего это происходит из-за изношенности двигателя, а это означает, что потребуется сделать регулировку клапанов. Такая манипуляция считается достаточно ответственной и невероятно сложной, поскольку при неправильном выставлении зазора детали могут неправильно или неплотно закрываться.

Из-за этого могут появиться различные стуки, которые приводят к ускоренному износу газораспределительного механизма. Благодаря гидрокомпенсаторам ВАЗ 21214 можно избежать подобных проблем и помочь клапанам двигателя определенного автомобиля работать без стуков и герметично закрываться.

Принцип работы самого ГК заключен в том, чтобы изменяться в зависимости от величины указанного зазора, который есть в газораспределительном механизме. Действие специальной пружины приводит к увеличению его длины с помощью перемещения деталей. Важную роль в этом процессе играет и масло, подающееся из системы смазки двигателя машины.

Гидрокомпенсаторы ВАЗ 21124 состоят из таких элементов:

обратный клапан;
плунжерная пара;
корпус;
пружины плунжера.

Важно при замене гидрокомпенсаторов ВАЗ 21214 учитывать тот факт, что это детали работают так:

Сначала от кулачка распределительного вала, расположенного в двигателе, передается усилие толкателю, благодаря которому вызывается определенное воздействие на плунжер со стороны плунжерной пары.
Далее плунжер должен выйти из втулки, одновременно подбирая указанный зазор.
После этого через клапан начинает поступать масло, находящиеся в специальной системе смазки, предназначенной для двигателя авто.
Только тогда, когда масла уже достаточно, специальный шариковый клапан может закрыться, тем самым устранив с помощью пружины доступ масла.
После того, как кулачок повернулся к толкателю выпуклой стороной, он начинает перемещать его вниз, надавливая на него. Стоит отметить, что на клапан ГРМ при этом передается усилие от данного агрегата.
Непосредственно после этого через специальные зазоры выталкивается достаточно небольшое количество масла, благодаря чему гидрокомпенсатор ВАЗ 2114 уменьшается в длине, а тем самым образуется небольшой зазор.

Абсолютно все утечки, которые могут образоваться из-за работы указанного механизма, за счёт поступления масла компенсируются. Кстати, масло поступает из системы смазки двигателя. Также во время работы все детали нагреваются и расширяются, что имеет влияние на определенное количество масла, поступающего заново.

Такие действия ГК несомненно помогают уменьшить износ различных деталей газораспределительного механизма.

Поломка коленвала: признаки, причины Коленчатый вал – .

Трансмиссия является одним из наиболее важных узлов авт.

Лада Приора Универсал Плотва 2WD › Бортжурнал › PCV клапан.

Чую, опубликую этот материал несколько позже написания. Сегодня у меня 10 января 2018 и я только что забрал из магазина все детали. Впереди ещё установка и тест.

Итак!С месяц назад попалась мне очень интересная статья товарища IgorRV про модернизацию системы вентиляции картерных газов. Расписано обстоятельно, решил попробовать сделать себе.

А потом была заметка (и ещё заметка) товарища kulibin2004 , после прочтения прочтения которых мой пыл несколько угас.

Но увы! На приключения тянет безостановочно, так что решил всё же проверить целесообразность этого клапана, лично.

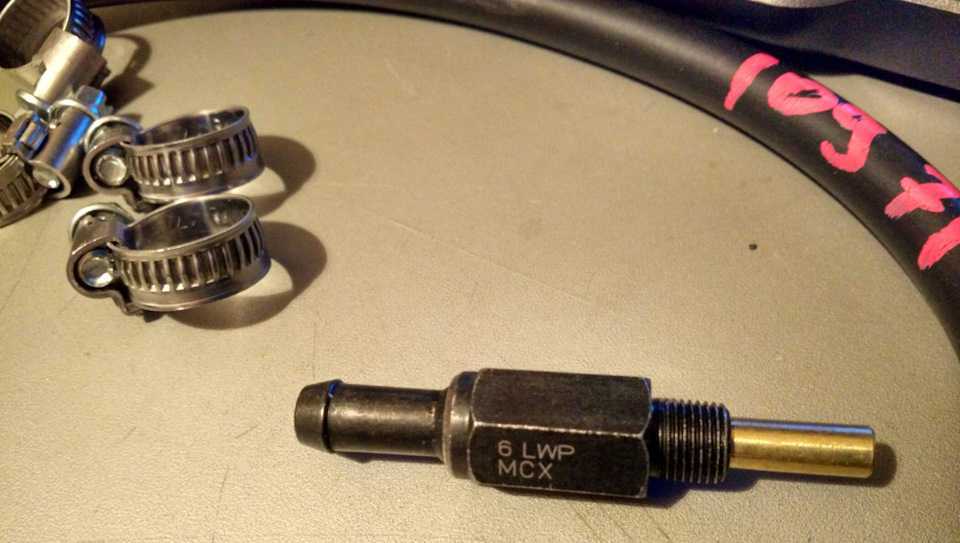

В канонической инструкции указан клапан General Motors 94580183. Там же рекомендуется чуть переплатить и поставить клапан 2674021314 HYUNDAI/KIA. Первый — в пластиковом корпусе, второй — металл. Взял себе второй.

Старый шланг с жиклёром просто сниму, резать не буду. Вдруг захочется назад вернуть… Взял шланг вентиляции картера дополнительный (БРТ) от ВАЗ-2123. Плюс 4 хомута.

При сборке главное не накосячить с направлением клапана.

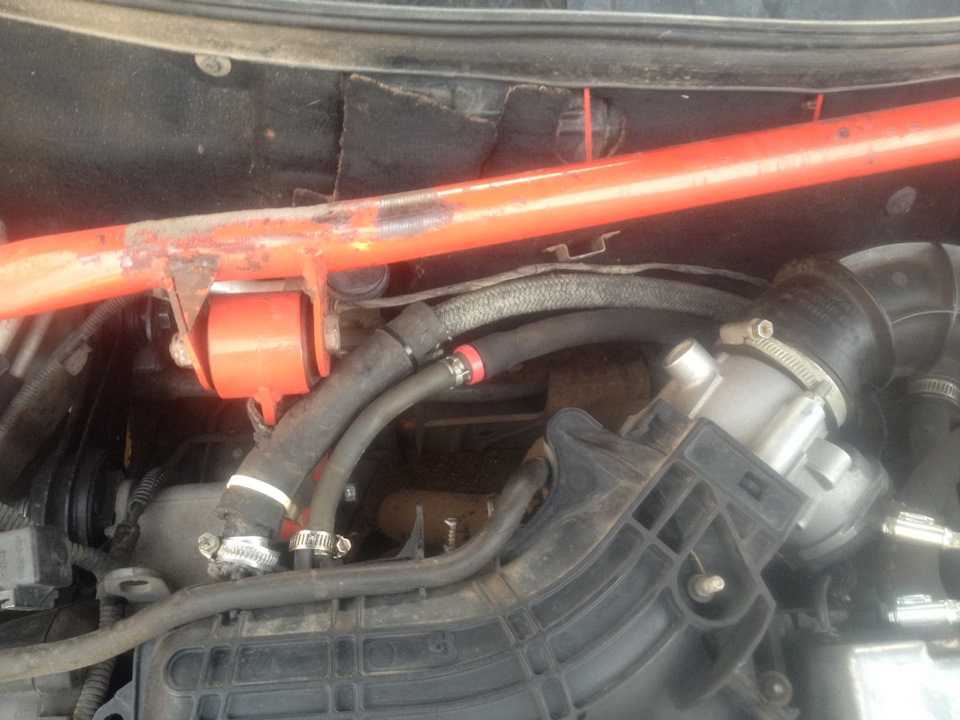

Добавлено 11.01.2018.Собрал. Ничего особенного, только -8 на улице, мерзнут руки, темно, а телефон, которым я светил, разрядился точно тогда, когда я уже снял старый шланг и готовился ставить новый.Шланга хватило с запасом.

Сразу же завел, обнулил средний расход. Включил обогрев заднего стекла — обороты просели, как обычно. Может и есть отличия, но минимальные.

Поехал. Сначала порулил по двору, на первой передаче. Сразу же чувствуется ЗНАЧИТЕЛЬНО более ровная и эластичная работа двигателя. На низких оборотах работает ощутимо приятнее.Стартовать со светофора опять же стало ощутимо лучше. Не готов сказать, что выросла тяга. Если и да, то незначительно. Зато ушли рывки и дерготня.Да, самое главное! Полностью пропала задержка между нажатием на газ и подъёмом оборотов. Сначала это просто дико радовало, но быстро привык — ведь всё стало так, как должно быть. И если с наличием/отсутствием увеличения тяги на низах и эластичности (мягкости) можно спорить (ибо вкусовщина и вообще — жопомер), тот тут результат налицо.

И я уже был почти готов сказать, что доработка себя оправдала. Но! Расход топлива. Сбросить-то я его сбросил, но как-то не проконтролировал.Утром прихожу на стоянку, завожу, включаю обогрев заднего стекла, иду сметать снег, пока двигатель прогревается. Как прогрелся до 50 градусов — собрался ехать. Проверил средний расход, а там 22 литра/100 км! Шок и ужас! Готов списать только на то, что с момента обнуления проехал километров 5, плюс грел с утра.Пока ехал до работы (20 минут, городской режим, без пробок) средний расход снизился до 14 литров/100 км. Всё равно — атас… Посмотрю что будет дальше.При всём этом, ощущения от вождения — отличные, действительно здорово работает! Мягко, гладко — заглядение!

Добавлено 16.01.2018.Средний расход постепенно снижается. Ездил только по городу. К выходным получилось 11,4.В выходные ездил по городу как обычно, плюс до лыжной базы (через весь город). С пробками. Средний расход 9,8.С началом новой трудовой недели расход поднялся до 10,3.Раньше в аналогичных условиях было около 12-13. Кажется, всё слишком хорошо, чтобы быть правдой…Осталось ещё на трассе проверить. Но это недели через две.

Значение среднего расхода растёт (и ощутимо) за время прогрева. Сейчас зима, грею до 50 градусов ОЖ, одеяла нет, радиатор не закрываю. До работы 20 минут, по городу. То есть условия для замеров не самые благоприятные для получения красивых значений.Печку включаю только после прогрева.

Добавлено 22.01.2018.Снова неделя городского режима. 11,4 литра к концу рабочей недели. В выходные поколесил по городу, съездил покататься на лыжную базу. Погода — снегопад (валит уже сутки), ничего не чищено, то есть расход должен быть явно большой. Тем не менее, к вечеру воскресенья он снижается до 10,1. Вот так вот. Меньше греешь — больше ездишь.

Добавлено 28.01.2018.Так, проехал 325 км по трассе. 24 литра. 7,3 на сотню. При этом обратную половину ехал в сильную метель. Снег идёт уже вторые сутки, вся трасса занесена, температура -13, -15 градусов. То есть расход при такой погоде явно повышенный.Скорость 90-120.Тот же расход выходил летом на заведомо бОльших скоростях. А сейчас снег — чистого сравнения не получается. Летом и сравню вчистую.

Итог. Пока же я обновкой доволен. Самое главное — мне стало комфортнее ездить. Нет лага педали газа, плавнее работа. Расход не огорчает.Себе поставил — и вам рекомендую попробовать. Благо, доступно.

Использовано:1. Клапан VALVE-PCV Hyundai / KIA. Артикул: 2674021314. 318 рублей.2. Шланг ВАЗ-2123 вентиляции картера дополнительный БРТ. Артикул: 2123-1014240. 90 рублей.3. Хомуты червячные, 4 шт. 4х25=100 рублей.

Устройство СВКГ в Лада Приора

Во всех марках автомобилей СВКГ построена по схожему принципу. Отличаются лишь мелкие детали. На верхней стороне картера расположен отделитель масла, который имеет вид полой пробки. Под пробкой размещается отражатель масла, который призван максимально очистить газы из картера от масляных частичек. В маслоотделителе предусмотрен вывод для вентиляционного шланга картера.

Для того чтобы газы вернулись в камеру цилиндра, на их пути размещен вентиляционный клапан. Клапан имеет три режима, что позволяет поддерживать в картере определенный уровень разрежения газов.

Во время холостой работы двигателя газы движутся по шлангу малого контура через специальное отверстие пропуска в дроссельном узле. В это время во впускном шланге создается высокое разрежение, что позволяет эффективно отсасывать картерные газы из дроссельного блока. Отверстие пропуска в дросселе регулирует количество газов, которые отсасываются.

Это позволяет стабилизировать работу двигателя в режиме холостого хода. Когда автомобиль начинает двигаться, дроссельная заслонка открывается, в результате чего газы из картера через шланг большого контура попадают в цилиндр для сгорания.

Минусы СВКГ в Лада Приора

Очищая атмосферу от выброса токсичных веществ, СВКГ создает проблемы для двигателя. Газы, которые выводятся из поддона, несмотря на наличие маслоотделителя, насыщаются микроскопическими частицами масла, что через некоторое время приводит к загрязнению системы впуска топлива.

Это приводит к перебоям работы двигателя. Частички газа оседают на составляющих клапана, что приводит к его выходу из строя. Это нарушает систему впрыска топлива в камеру сгорания и повышает расход масла. При сильном загрязнении впрыска топлива не происходит. В этом случае клапан необходимо полностью заменить. Надо периодически осматривать вентиляционные картерные шланги, потому что под воздействием окружающей среды они стареют и трескаются.

При обнаружении пятен масла, увеличении количества его расхода, повышении расхода топливо-смазочных материалов, а также нарушениях в работе двигателя (остановка, долго не заводится, издает выхлопы и другие нехарактерные звуки) обязательно сразу обращайтесь в сервисный центр для проведения проверки и ремонта двигателя. Своевременное обращение уменьшит цену ремонта двигателя и продлит его работу.

Всем привет! Сегодня речь пойдет о небольшой, но крайне полезной доработке!И так, недавно наткнулся у знакомого в БЖ на запись об установке некого PCV клапана, вчера случайно обмолвился друзьям о данной теме. И мне сказали что как раз есть такой клапан и мне его смогут подогнать :)Клапан приобретался на Хонду Интегру. Выглядит он так

В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию. Аналогичная ситуация возникает в пробке при движении в натяг с дополнительными потребителями (например, включенном кондиционере)И вот сегодня днем я поехал в гараж, и занялся установкой.

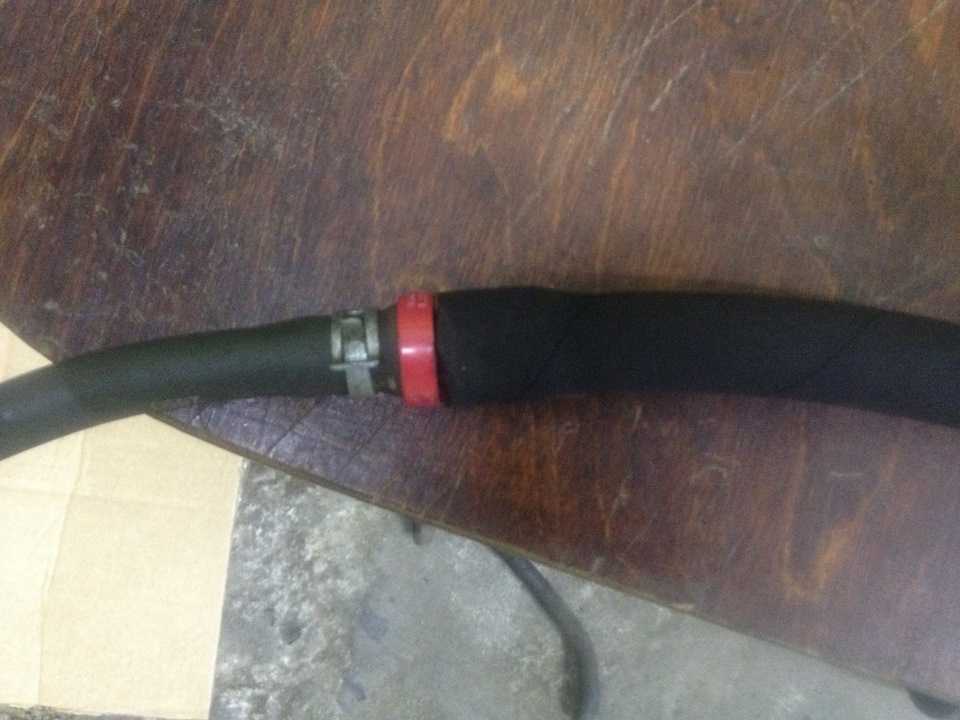

Пришлось помучиться со шлангами, так как с одной стороны клапан тонкий с другой толстый, так что пришлось использовать 10мм шланг, благо остался после установки маслоуловителя.

Итоги.Эффект: хочу сказать что я опять негодую какого %;» я не узнал о данной штучке раньше?!))теперь у машины уменьшились провалы на 1 и 2 передачах, при включении кондиционера уменьшился тупняк, машина стала лучше чувствовать себя на низких оборотах на 2 и 3 передачах. Все что написал действительно ощутил лично на своей шкуре, так как катался весь день и вечер, все проверенно в пробках и на жаре

Заменил сапуны . Доработал первый контур, обычным топливным «невским» фильтром .Герметик использовать не стал, надобности не вижу .

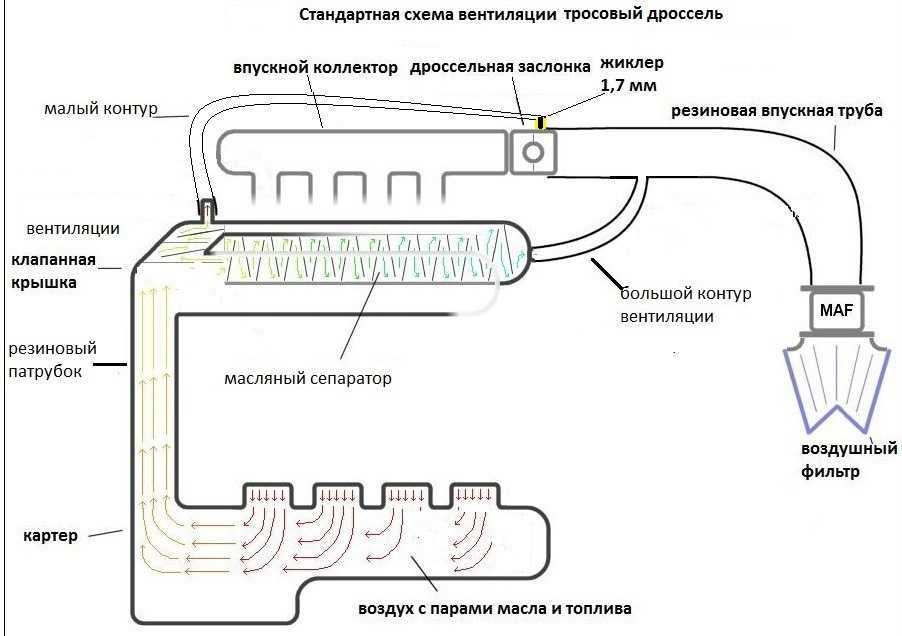

Немного теории ( о работе двух контуров фильтрации газов ) :

Эта два контура вентиляции картера. шланги первого и второго контуров представляют собой два дополнительных шланга (один малого диаметра, другой большого), по которым картерные газы, прошедшие маслоотделитель, подаются в камеру сгорания через дроссельный патрубок.Маслоотдепитель расположен в крышке головки цилиндров.

Первый контур имеет калиброванное отверстие (жиклер) в дроссельном патрубке. От маслоотделителя к жиклеру идет шланг малого диаметра. Шланг большего диаметра (шланг второго контура) идет от маслоотделителя к шлангу впускной трубы (наддроссельное пространство).

На режиме холостого хода все картерные газы подаются через жиклер первого контура (шланг малого диаметра). На этом режиме во впускной трубе создается высокое разрежение и картерные газы эффективно отсасываются в за- дроссельное пространство. Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигателя на холостом ходу.

На режимах под нагрузкой, когда дроссельная заслонка открыта частично или полностью, через жиклер первого контура проходит небольшое количество картерных газов. В этом случае их основной объем проходит через второй контур (шпанг большого диаметра) в шланг впускной трубы перед дроссельным патрубком и затем сжигается в камере сгорания.

Система вентиляции картера приора 16 клапанов

Силовая установка любого автомобиля представляет собой очень сложное устройство, включающее механизмы и системы, которые взаимодействуют между собой. При этом двигатель не является закрытой герметичной схемой и у него тоже присутствует вентиляция.

Вентиляция картера мотора представляет собой схему, обеспечивающую отвод газов из внутренних полостей.

Дело в том, что при сгорании в цилиндрах рабочей смеси образуются отработанные газы, которые находятся под давлением, из-за чего часть их проникает в подпоршневое пространство – картер, где смешивается с масляным туманом и влагой, образованной в результате конденсации.

Вся эта смесь получила название картерных газов.

Исходя из этого, следует, что основной задачей системы вентиляции является поддержание давления внутри двигателя и предотвращение превышения его выше допустимой нормы путем отвода картерных газов.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
Уменьшить вибронагрузку на холостом ходу
Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
Улучшить режим работы двигателя.
Снизить вибронагруженность.
Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

Избавление от вибраций, провалов, трансмиссионных ударов.
Двигатель начинает работать более спокойно, мягко.
Усилие на педали тормоза становится меньше.
Кондиционер включается почти незаметно.

эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
хомуты (около 10 штук, 600 рублей);
тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
стандартный патрубок вентиляции.
