Спидометр. виды и устройство. погрешность и особенности

Как настроить электронный одометр

Начать установку велосипедного компьютера – это, прежде всего, правильно указать параметры своего транспортного средства. Сделать это лучше всего сразу после приобретения велосипеда. Показатели лучше всего записать и сохранить.

1. Для начала необходимо установить показатель C — длину колеса. Её необходимо уточнить, так как это число нестандартно. Для этого измеряем периметр покрышки с помощью сантиметровой ленты, намотанной на колесо по кругу. Другой способ: поставить краской на колесе яркую отметку и, прокатив велосипед на один оборот колеса, измерить расстояние от одного отпечатка до другого.
2. Затем нужно с помощью электромонтажа закрепить датчик на одном из перьев вилки или на велораме.
3. Далее крепко обматываем провод вокруг пера и тормозного троса.
4. Устанавливаем на вынос руля или руль крепёжную площадку.
5. Фиксируем магнит на спице, но не перетягиваем винт, чтобы не сломать магнитик. Между магнитом и датчиком не должно быть более 3 мм.
6. Закрепляем велосипедный компьютер в контактной площадке и проверяем качество работы.

Велосипедный одометр – необходимое устройство в жизни каждого современного велосипедиста. При умелом использовании прибора можно своевременно прогнозировать сроки технического обслуживания, грамотно распределять спортивные нагрузки, комфортно перемещаться на большие расстояния в условиях велопохода. Грамотно выбранный и укреплённый одометр упрощает жизнь на двух колёсах и повышает ваши шансы не стоять на месте.

Типы устройств

На заре развития автомобилестроения на машинах ставились только механические одометры. С развитием электроники, начиная с середины прошлого века, появились электронно-механические приборы. На современных авто устанавливаются, в основном, электронные одометры и выносятся они на приборную доску, как правило, в виде отдельного табло.

Механический

Самые простые в изготовлении и надежные в эксплуатации механические приборы. В них подсчет километража осуществлялся передачей вращений шестеренки, установленной на вторичном валу коробки переключения передач (скорость его оборотов соответствует скорости вращения колес), через специальный тросик к валику с набором цифр, в блоке для спидометра. Существенным недостатком такого одометра было то, что циферки в какой-то момент заканчивались, и он обнулялся. Определить общий пробег машины, если, конечно, не записывать количество «обнулений», было невозможно. Да и при желании скрутить его показания недобросовестному владельцу тоже не составляло труда. «Грешили» эти приборы и неточностью показаний, которые напрямую зависели от диаметра используемых колес – он должен был быть строго расчетным.

Полуэлектронный

Именно для того, чтобы наладить учёт общего пробега транспортного средства и усложнить возможность «скручивания» показаний и были разработаны полуэлектронные одометры. В них механические вращения всё того же тросика преобразовываются индукционным блоком в электромагнитные сигналы, затем считываемые электронным табло и бортовым компьютером, в котором и хранятся все данные. В таких приборах изменить показания уже сложнее, потому что нужно переписывать записи носителя информации, но умельцы для таких неправедных дел, к сожалению, уже имеются. Более того, в интернете создано много сайтов, таких как «одометр.рф», предлагающих такие услуги, рекламируя такую операцию, как очень простую. Хотя это и не так, потому как, чтобы добраться до записей о пробеге на всех электронных блоках, понадобится, кроме умения, ещё и значительное количество времени.

Электронные

Более совершенствованные одометры – электронные. В них механические части заменены на датчики Холла, которые преобразуют вращения вторичного вала в электромагнитные импульсы, считываемые затем электронными приборами. Показания их наиболее правильные, разносятся и хранятся они по разным электронным блокам автомобиля, поэтому добраться до них, чтобы поменять записи, ещё сложнее.

Классификация

По способу измерения

• Хронометрический — комбинация одометра и часового механизма.
• Центробежный — плечо регулятора, удерживаемое пружиной, вращается вместе со шпинделем и отбрасывается в стороны центробежной силой так, что расстояние смещения пропорционально скорости.
• Вибрационный — используется для быстровращающихся машин. Механический резонанс колебаний рамы или подшипников машины вызывает колебания градуированных язычков с частотой, соответствующей числу оборотов машины.
• Индукционный — система постоянных магнитов, вращающихся вместе с приводным шпинделем, генерирует вихревые токи в диске из меди или алюминия, помещённом в магнитное поле. Диск, таким образом, втягивается в круговое движение, но его вращение замедляется ограничительной пружиной. Диск соединен со стрелкой, показывающей скорость.
• Электромагнитный — скорость определяется по ЭДС, вырабатываемой тахогенератором, подключённым к шпинделю.
• Электронные — оптический, магнитный или механический датчик вырабатывает импульс тока за каждый оборот шпинделя. Импульсы обрабатываются электронной схемой и скорость выводится на индикатор.
• По системе спутникового позиционирования — скорость определяется по системе спутникового позиционирования GPS электронным путём как пройденное расстояние, делённое на время пути.

Долгое время сигнал скорости движения снимался с элементов конструкции колеса или трансмиссии и механически, путём вращающегося троса в боуденовой оболочке, передавался на спидометр. С развитием электроники механическая передача уходит в прошлое.

Аналоговые

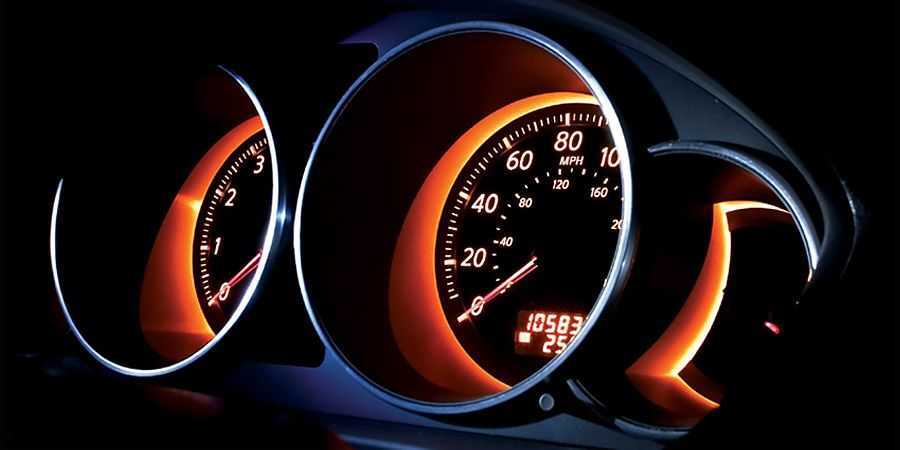

Стрелочный — наиболее распространён; скорость указывает вращающаяся вокруг оси стрелка;

Ленточный спидометр на «Волге».

Барабанный спидометр (по центру).

Барабанный — использовался на многих довоенных автомобилях, некоторых американских автомобилях шестидесятых, а также — относительно современных моделях «Ситроена»; деления нанесены на вращающийся барабанчик и при его вращении появляются в окошке, отображая текущую скорость;

Цифровые

Индикатор цифрового спидометра представляет собой жидкокристаллический или аналогичный дисплей, отображающий скорость в виде цифр;

В последнем случае основной проблемой является задержка показаний: в отсутствие задержки отображения значения скорости или слишком малой задержки водитель не способен корректно воспринимать постоянно «скачущие» перед глазами цифры; при введении существенной задержки же, индикатор начинает некорректно отображать данные о скорости в данный момент времени при разгоне и торможении из-за запаздывания.

В силу этого, аналоговые индикаторы всё ещё очень широко используются, а цифровые получили распространение на относительно небольшом числе моделей; всплеск их популярности произошёл в США в конце семидесятых — восьмидесятых годах, откуда эта мода передалась японским производителям, но впоследствии на большинстве моделей их сменили традиционные стрелочные спидометры.

Часто спидометр совмещают в одном корпусе со счётчиком пройденного расстояния — одометром.

Погрешность показаний

Все спидометры, как и любое другое техническое устройство, имеют погрешность показаний. Производителями автомобильной техники принято, чтобы погрешность спидометра на автомобилях конструктивно была в сторону увеличения показаний, против фактической скорости движения (это необходимо, в том числе, и для исключения конфликтных ситуаций с дорожной полицией). Погрешность измеряется в процентах, а не километрах или милях.

Неисправности

Как определить неисправность датчика скорости

Перед тем как лезть под автомобиль и вскрывать МКПП снизу, необходимо удостовериться в том, что проблемы именно в датчике или по крайней мере сократить круг поисков до максимально возможного. Есть ряд признаков, которые укажут вам на неполадки в этой детали:

• значительно вырос расход топлива за последнее время;
• не работает спидометр;
• холостой ход потерял стабильность работы;
• уменьшилась тяга.

Ещё одним важным доказательством того, что проблемы именно в системе мониторинга являются сбои в работе бортового компьютера. Если устройство говорит, что нет сигнала ДСА, значит нужно искать проблему именно в датчике.

В чём причина

Обычно неполадки вызваны проблемами с цепью. Её разрыв может привести к полному выходу устройства из строя. Поэтому первой задачей во время подробной диагностики будет проверка её целостности. Для этого вам понадобится отсоединить питание. После этого вы сможете изучить контакты.

Если при осмотре контактов вы обнаружите грязь и окисление, то просто зачистите их. Для этого лучше всего подойдёт Литол. С его помощью вы сможете с лёгкостью избавиться от чужеродных частичек.

Внимание! В большинстве случаев кабели рвутся возле штекера.

Место возле штекера подвергается наибольшим нагрузкам, так как именно в нём изгибаются провода. Из-за этого при длительной эксплуатации изоляция может нарушиться. Поэтому проверку целостности лучше всего начинать именно отсюда.

Очень важно проверить наличие сопротивления в цепи заземление. Рабочий показатель составляет 1 Ом. Если предварительный осмотр не помог определить неполадку, нужно сосредоточиться на самом датчике

Если предварительный осмотр не помог определить неполадку, нужно сосредоточиться на самом датчике.

Три способа проверки

За множество лет практики автомобилистами и профессиональными механиками было придумано множество способов проверки датчика скорости. Из них можно выделить три, которые отличаются своей простотой и эффективностью.

Для проверки датчика скорости по первому способу вам понадобится вольтметр. С его помощью нужно выяснить за что отвечает каждая из клемм. При этом второй контакт аппарата лучше всего замкнуть на корпус.

Повращайте немного датчик скорости. Вам нужно определить будет ли сигнал. Его наличие вы сможете засечь по входному напряжению. Чтобы это стало возможным просто оденьте кусочек трубочки на ось.

Внимание! Чем быстрее вращается датчик скорости, тем выше должно быть напряжение.

Для проверки по второй методике вам понадобится домкрат. С его помощью нужно поднять одно колесо машины. После чего можно воспользоваться вольтметром для снятия показателей с датчика скорости. При вращении колеса должно появляться напряжение.

Третий метод определения работоспособности датчика скорости базируется на контрольной лампочке. Чтобы воплотить его в жизнь нужно отсоединить провод, через который подаётся импульс.

Потом вам нужно включить зажигание, и при помощи лампочки найти плюс и минус. При этом одно колесо должно находиться в подвешенном состоянии. Лампочку необходимо подсоединить к «сигналу» и прокрутить колесо. Если она покажет минус, значит деталь рабочая.

На видео – замена датчика скорости на ВАЗ 2110, 2111 и 2112 своими руками:

Датчик скорости играет важную роль для водителя во время вождения. Поэтому при малейших сомнениях в его работоспособности, ориентируясь на признаки, описанные выше, необходимо провести проверку.

• Виды и периодичность технического обслуживания автомобилей
• Устройство подвески автомобиля, назначение, типы
• Чистка дроссельной заслонки
• Принцип работы датчика Холла, признаки неисправности

Аналоговые

Ленточный – скорость показывает лента, проходящая через деления на неподвижной шкале. Использовался на многих американских и некоторых японских и европейских моделях, а также на ГАЗ-24 до начала 1975 года.

Барабанный — деления нанесены на вращающийся барабанчик и при его вращении появляются в окошке, показывая текущую скорость. Применялся на многих довоенных автомобилях, некоторых американских автомобилях шестидесятых, а также – относительно современных моделях «Ситроена».

Стрелочный – наиболее распространённый вариант спидометра, скорость указывает вращающаяся вокруг оси стрелка.

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

• привода спидометра;
• корпуса;
• а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

В Мире Моторов

Многие автолюбители наверняка сталкивались с таким словом, как «одометр». Что это — одометр? Где он используется и какой принцип его действия? Рассмотрим подробнее эти вопросы.

Одометр (в быту — счетчик) — это специальное устройство, которое измеряет обороты колеса и, как следствие, пройденное расстояние. Многие путают этот прибор со спидометром, но отличие одометра от спидометра значительно. Спидометр предназначен для определения скорости движения транспортного средства, в то время как одометр не способен давать такие показатели. Его предназначение заключается в определении пробега транспортного средства (если речь идет об автомобиле).

Как правило, одометр состоит из датчика, который связан с осью вращения колес, и счетчика с индикатором, который выводит результат для наблюдателя. И для того, чтобы наблюдателю был виден нужный результат, водителями часто используется корректировка одометров.

Виды одометров

На сегодняшний день различают три вида одометров: механический, электронный и электромеханический. На современные автомобили чаще всего устанавливаются датчики Холла, которые основаны на электромагнитном воздействии проводников и магнитного поля.

Механический одометр видел каждый водитель. Во всех устаревших отечественных моделях авто установлены именно механические приборы, которые представляют собой барабанный индикатор, показывающий пройденное расстояние.

Электронный одометр устанавливается на современные автомобили и предусматривает считывание поступающих импульсов (вращений) с измерительных приборов (датчика одометра) на счетные входы и дальнейшее их преобразование в необходимые физические единицы измерения (метры, километры, мили).

Электромеханические одометры состоят из механического датчика оборота колес и электронного датчика, который выводит информацию на электронное табло.

Погрешность одометров

Что такое одометр? Любое подобное устройство не является сверхточным измерительным прибором, поэтому для них предусмотрены установленные погрешности в показаниях. По наблюдениям многих автомобилистов, погрешность одометра составляет порядка 5-10%. Производители, опираясь на законодательство, уменьшают реальный срок гарантийной службы автомобиля, увеличивая показатели на неизвестные величины. Именно поэтому скрутка одометра в пределах нескольких километров не является серьезным нарушением или сокрытием информации про пробег авто.

Как скрутить одометр перед продажей?

Перед продажей владельцы авто уменьшают реальный пробег, тем самым увеличивая конечную стоимость транспортного средства. Как правило, скрутка разных типов одометров проводится по-разному:

• Электронный одометр требует вмешательства опытного специалиста, который сможет разобрать панель датчика, провести резку дорожек и перепрограммировать с помощью компьютера электронный чип. Для скрутки электронных одометров используются различные программы наподобие VDO Research, Combiset 1.6 и др.
• Механический одометр может скручиваться любым механиком. Для этого снимается небольшой трос одометра с коробки передач и перематывается в обратную сторону с помощью небольшого электродвигателя или обычной дрели. После этого трос устанавливается на прежнее место.
• Электромеханические одометры скручиваются так же, как и механические. После скручивания показателей и повторного запуска двигателя на датчике будут значения, которые были заданы пользователем.

В Германии скручивание одометров не считается правонарушением, поскольку его показатели не относятся к юридически значимой документации. Именно поэтому скручивание одометра в Германии — это прибыльный бизнес. В Украине и Беларуси на многих СТО также предлагают подобные услуги при предварительной подготовке авто перед продажей. За 20-50 долларов механик запросто поменяет все показатели.

В качестве вывода отметим: уменьшение показателей одометра — это не только неэтичное и неправильное отношение (и даже обман) к потенциальному покупателю, но и противоправное действие, в особенности если в договоре купли-продажи оговаривается этот момент как существенный.

Назначение спидометра в транспортном средстве

Современные правила дорожного движения в ряде случаев оговаривают максимально допустимую скорость, с которой автомобиль может двигаться в городе, по мостам и магистралям, по различным типам дорог и т.д. Поэтому водитель сталкивается с необходимостью контролировать скорость движения своего автомобиля. Эта задача решается с помощью специального прибора — спидометра.

Спидометр — один из основных приборов любого транспортного средства, позволяющий измерять текущую (мгновенную) скорость ТС. Также все современные спидометры объединены с еще одним прибором — одометром, который позволяет измерять пробег автомобиля. Сегодня спидометр и одометр неразделимы, поэтому здесь мы рассмотрим оба этих прибора.

Интересно отметить, что первые автомобили не имели никаких средств для измерения скорости, так как в этом не было особой нужды — машины конца XIX — начала XX века ездили неспешно, едва обгоняя конные повозки, и не создавали проблем. Однако с течением времени скорости автомобилей росли, и производители стали предлагать простейшие спидометры в качестве, как говорят сегодня, опции. С 1910 года многие автомобили уже имели спидометры в базовой комплектации, что требовалось и новыми редакциями национальных правил дорожного движения.

Первый механический спидометр современной конструкции был установлен в 1923 году на несколько моделей автомобилей Oldsmobile. Это были приборы OSA (Otto Schulze Autometer), в них использовались принципы, которые и сегодня применяются в механических спидометрах. Лишь в 1970-х годах появились спидометры новых систем — с электронными датчиками, с цифровой индикацией и т.д. Однако новые приборы стали массово устанавливаться на автомобили только с 1990-х годов.

Сегодня эксплуатация автомобилей без спидометра или с неисправным спидометром запрещена во многих странах, в том числе и в России. Об этом указывает пункт 7.4 «Перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств» действующих ПДД

Поэтому состоянию и работоспособности спидометра необходимо уделять самое серьезное внимание, а в случае поломки незамедлительно решать проблему

Погрешность показаний

Одометр – не точный измерительный прибор. Он имеет погрешности, как и спидометр. Сегодня существует целые стандарты этих самых погрешностей. Считается, что механический счетчик пробега имеет погрешность от 5% до 15%.

Если автомобиль эксплуатируется по большей части в жестких условиях, то погрешности могут составить и больше.

Необходимо учитывать, что датчик считает обороты колес, а значит, погрешность увеличивается за счет износа узлов и механизмов, износа шин и других систем. Также на погрешность влияет пробуксовка – машина не едет, но одометр считает.

На показания могут влиять зазоры, расслабившиеся пружины, плохое сцепление. Электромеханическая система считывает сигналы, которые ЭБУ подает в одну единицу времени.

В этом случае процент погрешности будет ничтожно мал. Но в среднем, погрешность электромеханического прибора составляет больше 5%, а погрешность электронного одометра меньше, чем 5%.

Корректировка одометра

Корректировку одометра в России очень любят. Есть мнение, что она помогает подороже продать любую машину. Обычно автомобиль нещадно эксплуатируется в режиме такси, в перевозках или других коммерческих целях, нередко машина используется просто в обычном режиме, но пробег – это магическая цифра.

Если пробег большой, то цена снижается. Вот одометр и крутят назад, чтобы увеличить стоимость автомобиля. Этим часто занимаются санитары автомобильного рынка – перекупщики. Хотя, по правде говоря, корректировка счетчика пробега уже давно превратилась в один из этапов предпродажной подготовки.

Корректировку можно проводить и своими силами – для этого покупается или изготавливается специальное устройство. Но при должном опыте выявить откорректированный пробег легко – проводят диагностику крепления привода. Если место, где привод фиксируется, чистое, то туда не вмешивались. Если все вокруг покрыто грязью, то гайку выкручивали и пробегу доверять не стоит.

Корректор электромеханического одометра также легко позволяет получить любой пробег. Но для работ необходимо вскрывать корпус и рассоединять шестеренки. Если целостность корпуса нарушена, а элементы крепежа имеют следы, которых на них быть не должно, то пробег не настоящий.

Электронные счетчики корректируют при помощи электронных систем и ПО – так называемые калькуляторы одометров. Нужно искать следы работ по нарушенной целостности корпуса.

В самых современных автомобилях пробег считается и фиксируется одновременно в разных блоках и смотав счетчик километража только на приборной панели при должных навыках и серьезном оборудовании можно увидеть реальных пробег, например, в блоке климат-контроля.

Диагностика и ремонт механического спидометра

• Для диагностики вам понадобятся:
• моторчик на 12 Вольт;
• плоская и крестовая отвертки;
• фонарик; домкраты и подставки;
• инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

• плоская и крестовая отвертка;
• тестер;
• набор ключей;
• сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.

Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.

Погрешности приборов

Даже электронный одометр имеет неточности. Их невозможно исключить, поэтому принято учитывать определённые стандарты, допускающие предел этого значения. К примеру, на механическом приборе погрешность не должна превышать 5%-15%.

Ошибки устройства объясняется наличием различных зазоров, слабостью троса, плохим сцеплением и слабыми пружинами. Больше погрешностей выдаёт механический одометр, цифровой — гораздо меньше, ведь имеется возможность считывать показания микроконтроллёра, датчика.

Погрешность бывает и на спидометре, рассчитывающим скорость автомобиля. Идеально точную информацию прибор вывести просто неспособен, так как скорость зависит от нескольких составляющих: вращения колеса, его диаметра и т. д.

Интересно будет проследить за погрешностями прибора на разных скоростных режимах.

1. 60 км/ч — погрешностей почти не бывает.
2. 110 км/ч — погрешность составляет 5-10 км/ч.
3. 200 км/ч — среднее значение доходит до 10%.

Ещё погрешность варьируется согласно следующим моментам.

На автомобилях с передним приводом погрешность проявляется, чуть ли, не на каждом повороте. Причина — спидометр интегрирован с одним колесом. Из-за этого поворот влево снижает показания, вправо — увеличивает их.
На погрешность влияет нестандартный размер колёс

Разница в 1 см увеличивает погрешность до 2,5%.
Немаловажное значение имеет диаметр резины. При малейшем несоответствии со стандартом показания спидометра занижаются или завышаются.
Влиять на погрешность может давление в шинах и износ протектора

К примеру, если колесо плохо накачено, это приводит к занижению показателей максимальной скорости.

Наиболее точные показания даёт, как и говорилось, только цифровой девайс или устройство, подключённое к GPS-навигатору. Преимущества спутникового позиционирования трудно недооценить. Современные системы демонстрируют точную скорость транспортного средства без каких-либо погрешностей.

Стандартный спидометр помечен шкалой в 10 км/ч, а его стрелка дёргается на ухабах. Он может лишь завышать показания, но не занижать. В противном случае дорожная обстановка будет ложно оценена, и возникнет аварийная ситуация. Например, если будет показываться 100 км/ч вместо реальных 120 км/ч.

Несколько слов о погрешностях, связанных с размерами шин. Тут вступает в силу сама конструкция спидометра. Он состоит из двух приборов, объединённых в едином корпусе. Один прибор измеряет скорость, другой — показывает пробег автомобиля. Так они и называются: скоростным и счётным узлами.

Теперь конкретно: если автомобиль обут в резину, порядком поношенную, спидометр будет завышать показания, так как вступает в силу система градации через каждые 10 км/ч и закон округления чисел, используемый в одометрах.

Устройство измерения скорости электронного типа

Изначально устройства для измерения скорости авто основывались на механике, но уже давно автомобильное строение перешло в этом плане на электронику.

Сегодняшний спидометр основан на действии эффекта Холла.

Автомобильный блок контроля скорости движения включает в себя следующие составные элементы:

• датчик измерения (монтируется в автомобильной коробке передач);
• табло;
• электропроводка;
• блок электронного управления.

Задача датчика – выработка электрических импульсов. За каждый километр расстояния, который преодолевает машина, датчик отправляет на контроллер 6004 импульса. Частота и длительность импульсов зависит от того, с какой скоростью в данный момент движется автомобиль.

Эта информация получается путём анализа данных, которые поступают от вращающегося вала, выходящего из коробки передач. Получаемые данные датчик трансформирует в электроимпульсы: чем больше скорость авто, тем меньше временной интервал между импульсами.

Данные от датчика поступают на электронный управляющий блок, где обрабатываются и трансформируются в конкретное значение, выводящееся на табло.

Параллельно сформированные данные получает блок управления, который на основе этой информации выполняет корректировку работы мотора.

Правильная работа спидометра крайне важна для работы всего автомобиля. Поэтому следует постоянно внимательно следить за его исправностью.

Что это такое

Одометр — это прибор, предназначенный для измерения общего пробега (километража) автомобиля. Эта цифра важна при покупке и продаже транспортного средства. Принцип устройства прост – он считает количество оборотов колеса и выводит количество пройденных километров или милей.

На передней панели можно встретить два таких механизма, имеющих разный вид, но работающих по одному принципу. Первый показывает общий пробег, совершенный машиной, а второй – суточный. Обнулить полный пробег – довольно сложно, а снять данные, имеющиеся на последнем устройстве довольно просто.

Кто изобрёл одометр? Самый первый в мире прототип одометра упоминается в I веке. Герон Александрийский, изобретатель и математик из Греции, придумал этот механизм. Одометр выглядел в виде простой телеги, с колёсами определённого диаметра. Колеса в тележке поворачивались 400 раз за 1 миллиарий (1598 метров). Этот механизм приводила в движение зубчатая передача. А индикатором пробега были мелкие камушки, которые падали в специальный лоток. Чтобы подсчитать пройденное расстояние, надо было просто сосчитать количество камней. Это изобретение в то время было просто фантастикой. Уже в III веке китайцы использовали простейший одометр для измерения пути, которое называлось «счётчик пути, который прошла повозка».

Фото самого первого одометра

В переводе с греческого языка одометр переводится как «ὁδός» – дорога + «μέτρον» — мера.

По сути, одометр это простой прибор, способный преобразовать пройденный километраж в числовые показатели на индикаторе. Обычно он состоит из счётчика, датчика и самого индикатора. Отдельные элементы связаны с вращением колеса.

Видимой частью на приборной панели является индикатор. Устройство механического типа содержит несколько барабанов (колёсиков) с цифрами на доске. Каждый из элементов имеет свою градацию, нанесены цифры. Колеса вращаются по мере того как авто проходит путь, цифры появляются последовательно. Сейчас в автомобилестроении используются одометры разных видов: механические, электронные, электромеханические. Наиболее популярны одометры с датчиком Холла.

Как устройство работает

Счетчик пробега – так максимально кратко можно определить функциональное предназначение одометра. Именно одометр, а не спидометр — как некоторые привыкли думать! — ведет счет намотанным на колеса километрам и отображает их на индикаторах панели приборов легкового и грузового автотранспорта.

Одновременно прибор фиксирует два важных показателя: текущий (суточный) километраж и общий (суммарный) пробег автомобиля в километрах.

Конструктивно работу одометра обеспечивают:

• магнитный счетчик оборотов колеса автомобиля;
• связанный с ним контроллер фиксации оборотов;
• 2 индикатора с показаниями пройденных километров, вмонтированных в гнездо спидометра на передней панели автотранспортного средства.

ВАЖНО! «Суточный» километраж одометра сбрасывается до нуля автоматически, когда показания индикатора достигнут определенной величины. Во всех других случаях показания могут «обнуляться» по желанию водителя

Показания общего пробега без специального вмешательства на современных машинах обнулить невозможно!

Цифровая информация на индикаторах одометра имеет большое практическое значение для грамотной эксплуатации автотранспорта:

• Показатели общего пробега позволяет автовладельцу безошибочно определять сроки технического обслуживания своего «железного» друга; косвенным образом они характеризуют степень его износа (что не всегда на руку хозяину авто))
• Суточные показания дают возможность водителю определить расстояние от точки А до точки В; самостоятельно проверить расход топлива на 100км пробега и т.п.

Принцип работы одометра основан на строго установленном факте: колесо автомобиля совершает одинаковое количество оборотов на каждом километре пути независимо от его скорости! Зная фактическое количество оборотов — нетрудно высчитать длину пройденного пути, т.е. пробег автомобиля.

Именно количество оборотов колеса учитывает счетчик одометра во время движения автомобиля, контроллер фиксирует и переводит их в километры, отображая в цифровом формате на индикаторах панели управления.
