Устройство главного тормозного цилиндра и 5 основных признаков его поломки

Замена тормозного суппорта на ВАЗ 2107

Чтобы заменить тормозной суппорт на ВАЗ 2107, нам потребуются ряд инструментов. Перечислим их:

• рожковые ключи, комплект;
• новый тормозной суппорт для ВАЗ 2107;
• отвёртка плоская;
• обрезок резинового шланга диаметром 8 мм и длиной 5 см;
• домкрат;
• бородок.

Последовательность действий

Прежде чем снимать суппорт, колесо, за которым он находится, придётся поддомкратить и снять. Без этой подготовительной операции дальнейшая работа будет невозможна. После снятия колеса доступ к суппорту открывается, и можно переходить к основной работе.

1. К суппорту подключён тормозной шланг. Он установлен на кронштейне, который крепится к суппорту болтом. Болт отворачивается рожковым ключом на 10, кронштейн слегка приподнимается и снимается.
2. После снятия кронштейна откроется доступ к болту, находящемуся под ним. Именно этот болт удерживает на суппорте тормозной шланг. Болт выворачивается вместе с уплотнительной шайбой, установленной под ним (на фото эта шайба показана красной стрелкой).
3. После снятия тормозного шланга из него начнёт вытекать тормозная жидкость. Чтобы устранить утечку, в отверстие следует вставить кусочек резинового шланга диаметром 8 мм.
4. Теперь необходимо снять тормозные колодки, поскольку они мешают снятию суппорта. Колодки держатся на крепёжных пальцах, зафиксированных шплинтами. Эти шплинты извлекаются с помощью плоскогубцев.
5. После извлечения шплинтов крепёжные пальцы аккуратно выбиваются с помощью молотка и тонкого бородка (а если бородка под рукой не оказалось, сгодится и обычная крестовая отвёртка, но бить по ней нужно очень аккуратно, чтобы не расколоть ручку).
6. Как только крепёжные пальцы выбиты, колодки извлекаются из суппорта вручную.
7. Теперь осталось отвернуть пару болтов, удерживающих суппорт на поворотном кулаке. Но прежде чем их отворачивать, следует плоской отвёрткой отжать стопорные пластинки на болтах. Без этого крепёжные болты извлечь не получится.
8. После выкручивания болтов суппорт снимается с поворотного кулака и заменяется новым. Затем производится обратная сборка тормозной системы ВАЗ 2107.

Видео: меняем суппорт на ВАЗ 2107

https://youtube.com/watch?v=n96SJyFwZJs

Здесь нельзя не рассказать один случай, связанный с предотвращением утечки тормозной жидкости из шланга «семёрки». Один знакомый водитель, у которого не оказалось под рукой вышеуказанной резиновой затычки, вышел из положения просто: он затолкал в проушину тормозного шланга обыкновенный болт на 19, лежавший неподалёку. Как оказалось, болт подходит к отверстию в проушине идеально, и «тормозуха» не вытекает. Проблема только одна: достать такой болт из проушины получается только плоскогубцами. Тот же человек уверял меня, что другой идеальной затычкой для тормозного шланга является огрызок старого химического карандаша «Конструктор». Это толстый советский карандаш круглого сечения, его водитель с тех пор так и возит в бардачке.

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

• в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
• заклинивание тормозных механизмов одного колеса;
• скрип и писк при торможении;
• нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Принцип работы главного тормозного цилиндра

Для замедления автомобиля , водитель осуществляет нажатие на педаль тормоза, которая передает усилие через шток на поршень первого контура главного цилиндра. В случае с вакуумным усилителем тормозов, на поршень воздействует шток усилителя. Поршень первого контура, перемещаясь вперед, перекрывает компенсационное отверстие и начинает создавать перед собой давление тормозной жидкости. За счет конструкции цилиндра, образовавшееся давление частично воздействует на рабочие цилиндры первого контура и перемещает поршень второго контура.

При перемещении вперед , поршень второго контура также перекрывает компенсационное отверстие и создает давление во втором контуре системы. Таким образом, при дальнейшем воздействии на педаль, поршни создают давление в обоих контурах, что обеспечивает работу всех тормозных цилиндров и торможение автомобиля. Полости за первым и вторым поршнем при их перемещениях заполняются тормозной жидкостью из резервуара через перепускные отверстия, что в свою очередь исключает завоздушивание и отказ тормозной системы.

После остановки автомобиля или окончания замедления, водитель прекращает воздействовать на педаль и поршни обоих контуров за счет возвратных пружин перемещаются на исходные позиции. При этом контуры через компенсационные отверстия начинают сообщаться с резервуаром, и давление тормозной жидкости выравнивается с атмосферным. В это время поршни рабочих тормозных механизмов также возвращаются в исходные позиции – колеса растормаживаются.

Как уже было сказано, при потере герметичности одного из контуров, второй будет работать с немного меньшей, но достаточной эффективностью. Например, при выходе из строя первого контура, толкатель вакуумного усилителя не встретив сопротивления, переместит первый поршень до контакта со вторым, который при перемещении создаст давление во втором контуре. При этом ход тормозной педали увеличится за счет отсутствия сопротивления в первом контуре.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Когда менять жидкость?

Вспомните школьный курс физики. Что происходит с жидкостью, когда она резко сжимается? Правильно, температура ее стремительно растет. Следовательно, изменяется и объем, и вязкость, и плотность. Другими словами, эта жидкость полностью меняет свои свойства. Чтобы этого не происходило, производители тормозных жидкостей и добавляют присадки. Они позволяют избавиться от негативного воздействия давления и улучшить охлаждение жидкости.

Как задняя тормозная система ВАЗ-2107, так и передняя работает под большим давлением. К сожалению, эти все присадки улетучиваются за пару лет эксплуатации автомобиля. Поэтому необходимо своевременно проводить замену, чтобы улучшить показатели системы. Исходя из этого, можно сказать, что замена жидкости в тормозной системе должна производиться как минимум раз в два года. При большем пробеге автомобиля можно увеличивать частоту замены.

Схема и порядок действия дискового тормоза

Принципиальное отличие заключается в работе тормозных колодок с фрикционными накладками не по внутренней поверхности тормозного барабана, а по наружным торцам массивного стального или чугунного диска. Отсюда образовался и типовой состав колёсного тормоза:

• диск, соединённый со ступицей колеса;
• тормозные колодки, охватывающие диск с двух сторон;
• механизм удержания колодок, включающий суппорты и скобы;
• исполнительные (рабочие) гидравлические цилиндры привода тормозов;
• вспомогательные и крепёжные элементы в зависимости от конкретной конструкции.

Суппорт крепится к элементам подвески, в случае управляемых колёс это поворотный кулак, а для задних передача реактивного крутящего момента и продольного усилия может происходить через аналогичный узел или кожух чулка заднего моста.

Назначение суппорта состоит в удержании тормозных колодок в рабочей зоне, предоставлении им свободы в направлении прижатия к диску и обратно, для отвода при растормаживании. Усилия здесь значительны, поэтому суппорты представляют собой геометрически сложные конструкции, прочные и массивные, выполненные при помощи литья.

Внутри суппорта располагаются рабочие гидроцилиндры, один или несколько, в зависимости от мощности и надёжности системы. Они могут быть выполнены как в виде отдельных деталей, зафиксированных на суппортах различными способами, так и путём размещения поршней в проточках материала суппорта. К цилиндрам подходят гибкие шланги привода, а для прокачки от воздуха имеются отдельные штуцеры в верхней части рабочих объёмов.

Если гидроцилиндры воздействуют только на одну колодку, то противоположная приводится от скобы плавающего типа, охватывающей диск с внешней стороны его окружности.  Жёсткость скобы, которая также представляет собой массивную литую деталь, обеспечивает передачу второй колодке точно такого же усилия, что и от поршня первой, но с противоположной от диска стороны.

Возможно расположение рабочих цилиндров в многопоршневых системах симметрично относительно плоскости диска, напротив друг друга. Равенство усилий в этом случае определяется одинаковыми диаметрами поршней и подачей на них одного и того же давления с гидравлики привода.

Как правило, диски выполняются из чугуна, имеющего подходящие фрикционные характеристики. Возможно и применение иных материалов. К ним прижимаются колодки, располагающие для этого приклёпанными или приклеенными накладками из тщательно подобранного материала, удовлетворяющего целому спектру требований.

Принцип работы

Одноконтурные ГТЦ, где имелся всего один поршень, уже не встречаются в автомобилях, поэтому рассматривать стоит лишь двухконтурный. Он отличается наличием двух поршней, каждый из которых отвечает за давление в своей ветке системы.

Таким образом тормоза дублируются, чего требует обеспечение безопасности. Если возникнет утечка жидкости, то оставшаяся в исправности ветка позволит остановить машину без применения стояночного тормоза и прочих аварийных приёмов.

Первый поршень непосредственно соединён со штоком педали. Начав движение вперёд, он перекрывает перепускные и компенсационные отверстия, после чего усилие через объём жидкости будет сразу же передано на колодки первого контура. Они прижмутся к дискам или барабанам, и начнётся замедление с помощью сил трения.

Взаимодействие со вторым поршнем производится через короткий шток с возвратной пружиной и жидкость первого контура. То есть поршни соединяются последовательно, отсюда такие ГТЦ и получили название тандемных. Поршень второго контура работает аналогично на свою ветку системы.

Обычно рабочие колёсные цилиндры работают по диагонали, то есть в каждый контур подключено одно переднее и одно заднее колесо. Так сделано с целью в любом случае задействовать передние, более эффективные тормоза, хотя бы частично.

Но встречаются машины, в которых по конструкционным причинам один контур работает только на передние колёса, а второй на все четыре, для чего используются дополнительные наборы колёсных цилиндров.

Главный цилиндр тормозов

Особенности устройства

В главном тормозном цилиндре расположены поршни 3 и 5 (рисунок 1), которые приводят в действие разные контура. Оба поршня занимают исходное положение под воздействием пружин 8, которые отжимают поршни до упора в винты 7. Герметичность поршней в цилиндре обеспечивается четырьмя уплотнительными кольцами 6. Спереди корпус закрыт пробкой 1. На рисунке 1 показано устройство главного цилиндра.

Рисунок 1. Главный цилиндр гидравлического привода тормозов
1 — пробка; 2 — корпус цилиндра; 3 — поршень привода задних тормозов; 4 — шайба; 5 — поршень привода передних тормозов; 6 — уплотнительное кольцо; 7 — стопорные винты; 8 — возвратные пружины поршней; 9 — тарелка пружины; 10 — прижимная пружина уплотнительного кольца; 11 — распорное кольцо; 12 — впускное отверстие; А — компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

Снятие и установка

Отсоедините гибкие шланги от главного цилиндра тормозов и заглушите отверстия шлангов и штуцеров на цилиндре, для того, чтобы предвратить утечку жидкости из бачка и попадание в цилиндр грязи и пыли.

Отсоедините от главного цилиндра тормозов стальные трубопроводы, отводящие жидкость к колесным цилиндрам передних и задних тормозов, предварительно открутив гайки трубок.

Снимите цилиндр, открутив гайки его крепления к вакуумному усилителю тормозов.

Установку главного цилиндра тормозов необходимо проводить в последовательности, обратной снятию. После установки цилиндра обязательно прокачайте систему тормозов для удаления из нее воздуха.

Разборка и сборка

Выверните стопорные винты 6 и выньте все детали в порядке, указанном на рисунок 2

Рисунок 2. Детали главного цилиндра привода тормозов
1 — корпус цилиндра; 2 — стопорная шайба; 3 — штуцер; 4 — уплотнительная прокладка; 5 — уплотнительная шайба; 6 — стопорный винт поршня; 7 — возвратные пружины поршней; 8 — чашка; 9 — прижимная пружина уплотнительного кольца; 10 — уплотнительное кольцо; 11 — распорное кольцо; 12 — поршень привода задних тормозов; 13 — шайба; 14 — поршень привода передних тормозов

Сборку цилиндра необходимо производить в последовательности, обратной разборке. При этом детали необходимо смазывать тормозной жидкостью. При сборке используйте приспособление 67.7853.9543.

Проверка деталей

Перед процедурой сборки все детали желательно промыть изопропиловым спиртом. Тщательно высушите их струей сжатого воздуха или протрите чистой тряпкой, не допуская их соприкосновения с минеральным маслом, керосином или дизельным топливом, которые могут повредить уплотнители.

Зеркало цилиндра и рабочая поверхность поршней должны быть совершенно чистыми, без рисок, ржавчины и других дефектов. Увеличенный зазор между цилиндром и поршнями недопустим.

При каждой разборке цилиндра необходимо заменять уплотнители на новые, даже в случае, если они в хорошем состоянии.

Проверьте упругость пружины поршня, длина которой должна быть: под нагрузкой 34,3+6,9 Н (3,5+0,7 кгс) — 36 мм, под нагрузкой 62,2+9,8 Н (6,35+1,0 кгс) — 21 мм, в свободном состоянии — 57,5 мм.

Проверка герметичности главного цилиндра

Рисунок 3. Схема проверки герметичности главного цилиндра
1 — клапан для прокачки; 2 — манометр; 3 — поглощающий цилиндр; 4 — главный цилиндр; 5 — маховик; 6 — указатель смещения толкателя; 7 — кран; 8 — сосуд

Установите главный цилиндр на стенд и подсоедините его к элементам стенда, как показано на рисунок 3.

Откройте клапаны 1 для прокачки стенда и, перемещая несколько раз поршни главного цилиндра на полную длину их хода, прокачайте систему. После этого закройте клапаны 1.

Вращая маховик 5, медленно передвигайте поршни главного цилиндра до тех пор, пока давление, контролируемое манометрами 2, не достигнет 12,5 МПа (125 кгс/см2). В этом положении заблокируйте толкатель главного цилиндра. Указанное давление должно оставаться постоянным не менее 5 с.

В том случае, если наблюдается утечка жидкости или несохранение постоянного давления в течение 5 с, необходимо заменить уплотнители поршней цилиндра.

Устройство главного тормозного цилиндра (ГТЦ)

Одним из самых важных устройств в конструкции автомобиля является главный тормозной цилиндр, который является сердцем всей тормозной системы авто. Функция ГТЦ заключается в том, что сила, которая появляется при нажатии водителем на педаль тормоза преобразуется в гидравлическое давление, которое и приводит в действие конечные элементы тормозной системы.

Можно также сказать, что ГТЦ это есть гидронасос. Этот гидронасос должен правильно распределять подачу тормозной жидкости к колесам для обеспечения равномерного торможения.

Главный тормозной цилиндр состоит из двух секций:

• для подачи жидкости в системы тормоза передних колес;
• для подачи жидкости в системы тормоза задних колес.

Если герметичность какой-либо секции нарушена, вторая обеспечит подачу жидкости к узлам срабатывания тормозов. В случае с заднеприводными машинами, секции эти распределяются по осям.

А1, А2 — компенсационные отверстия; Б1, Б2 — перепускные отверстия; В, Г, Д, Е — полости; 1 — корпус; 2 — трубка; 3 — соединительная втулка; 4 — бачок; 5 — защитные колпачок; 6 — датчик сигнализатора аварийного падения тормозной жидкости; 7 — упорное кольцо; 8 — наружная манжета; 9 — направляющая втулка; 10, 17 — поршни; 11 — стопорное кольцо; 12 — уплотнительное кольцо; 13 — шайба поршня; 14, 16 — манжеты; 15, 18 — упорные шайбы; 19 — пружина; 20 — пробка; 21 — болт держателя пружины; 22 — держатель пружины; 23 — пружина.

Основные важные элементы в конструкции главного тормозного цилиндра — это корпус, два поршня, возвратные пружины, бачок, стопорная шайба, резиновые прокладки.

Принцип работы главного тормозного цилиндра

При нажатии на педаль тормоза, поршень движется по цилиндру и перекрывает компрессионное отверстие, в результате чего, в первом контуре образуется давление, которое начинает воздействовать на второй контур (перемещает второй контур). Пустота, которая появилась после перемещения поршня, заливается тормозной жидкость. Пружина возвращает поршни в исходные положения.

Алгоритм прокачки главного тормозного цилиндра

Чтобы результат работы был успешным важно правильно выполнять все действия. Для прокачки главного тормозного цилиндра алгоритм действий выглядит следующим образом:

• Проверить уровень жидкости в бачке;
• Снять пробку и вставить между поршнем и пластиной отвертку;
• Закрепить пробку, чтобы воздух не проходил обратно;
• Очистить клапан от загрязнений;
• Ослабить переднюю гайку штуцера;
• Попросить помощника плавно нажать тормоз;
• Отвернуть штуцерную гайку до тех пор, пока жидкость не начнет подтекать;
• Завернуть гайку и попросить помощника медленно опустить педаль;
• Повторить последовательность действий несколько раз.

Когда пузырьки воздуха перестанут выходить, процедуру можно завершать

При этом при выполнении работы очень важно следить за тем, чтобы уровень жидкости в бачке не снижался. В любом случае перед прокачкой жидкости должно быть не меньше половины бачка

Подробнее о прокачке главного тормозного блока будет рассказано в этом видео: https://www.youtube.com/watch?v=s_f47aKSSus Опубликовано: 27 января 2020

Схема тормозной системы ВАЗ 2107

В вазовских моделях классического исполнения 2101-2107 используется двухконтурная система тормозов. Первый контур отвечает за торможение передних колес, второй – за задних. Они не связаны друг с другом. Это нужно для обеспечения безопасности движения. В случае, если откажет первый контур, то остановится вам поможет второй или наоборот.

Устройство и основные компоненты системы

• Главный тормозной цилиндр
• Бачок запаса тормозной жидкости
• Вакуумный усилитель тормозов
• Шланги и трубки
• Передние тормозные механизмы: суппорт, цилиндры, колодки, диск
• Задний механизм: рабочий цилиндр, барабан, колодки
• Ручной (стояночный) тормоз: рычаг в салоне, тросы, рычаг привода колодок в задних барабанах

Рассмотрим каждый элемент подробно.

Устройство главного тормозного цилиндра

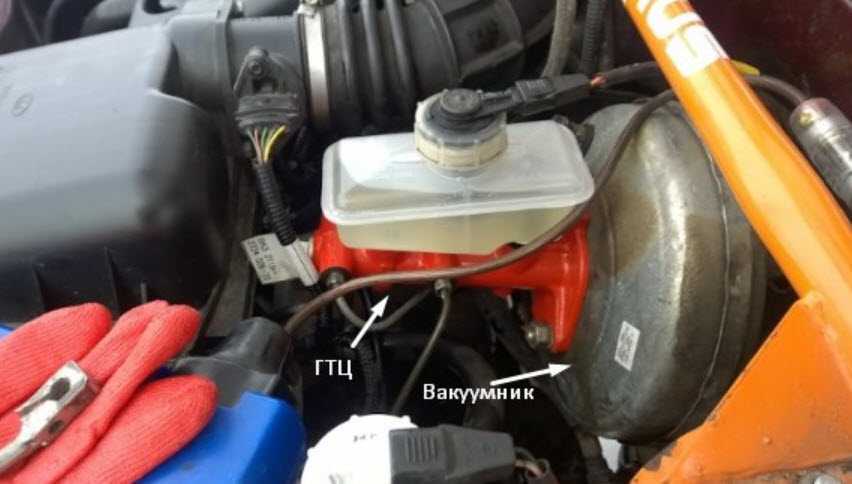

Главный цилиндр располагается на крышке вакуумного усилителя тормозов. Конструктивная схема главного тормозного цилиндра следующая:

• корпус;
• бачок (резервуар) ГТЦ;
• поршень (2 шт.);
• возвратные пружины;
• уплотнительные манжеты.

А1,А2 — компенсационные отверстия; Б1,Б2 — перепускные отверстия; В,Г,Д,Е — полости; 1- корпус; 2- трубка; 3- соединительная втулка; 4 — бачок; 5 — защитный колпачок; 6 — датчик сигнализатора аварийного падения тормозной жидкости; 7 — упорное кольцо; 8 — наружная манжета; 9 — направляющая втулка; 10, 17 — поршни; 11 — стопорное кольцо; 12 — уплотнительное кольцо; 13 — шайба поршня; 14, 16 — манжеты; 15, 18 — упорные шайбы; 19 — пружина; 20 — пробка; 21 — болт держателя пружины; 22 — держатель пружины; 23 — пружина. Бачок с жидкостью главного тормозного цилиндра расположен непосредственно над цилиндром и соединен с его секциями через перепускные и компенсационные отверстия. Бачок необходим для восполнения жидкости в системе тормозов в случае ее утечки или испарения. Уровень жидкости можно отслеживать визуально за счет прозрачных стенок бачка, где находятся контрольные метки.

Кроме того, за уровнем жидкости следит специальный датчик, расположенный в бачке. В том случае, когда жидкость опускается ниже установленной нормы, загорается сигнальная лампа, расположенная на панели приборов.

Суть прокачки и что для нее нужно?

Суть прокачки сводится к тому, чтобы в процессе работы удалить из шлангов, суппортов и бачков излишки воздуха. Делать это следует с той целью, чтобы тормоза автомобиля работали безотказно. При этом если воздух будет находиться в главном тормозном цилиндре или в том случае, если он заменялся, то прокачать его потребуется в первую очередь. Перед тем, как говорить о том, что необходимо для выполнения работ, стоит отметить один важный момент. Прокачка очень сложный процесс, который невозможно выполнить в одиночку. Соответственно необходимо заранее попросить помощь у кого-то из своих товарищей. Ну а что касается инструментов, то для прокачки понадобятся гаечные ключи, тормозная жидкость и шланг. Перед началом работ обязательно нужно проверить повреждения на шлангах и трубках и если они имеются, то нужно заменить неисправные элементы.

Главный тормозной цилиндр

Он отвечает за передачу усилия нажатия педали к тормозным механизмам колес. Состоит из:

• Цилиндра, который мысленно можно разделить на две части
• Поршней, по одному на каждую часть. Уплотнительных манжет на них, чтобы среда, которую нужно сжать, не перетекала по поршню
• Пружин, возвращающие поршни в исходное положение и передающие силу нажатия от одного к другому поршню
• Пыльник, защищающий полость цилиндра от попадания грязи и вытекания из него тормозной жидкости (в случае повреждения манжет)

На корпусе есть пять штуцеров. Три из них соединены трубками с тормозами колес, два – с бочонком запаса тормозной жидкости. Вы можете спросить: «Почему контура два, а штуцеров три»? Два штуцера, они расположены рядом друг с другом, нужны для подачи жидкости на первый контур передних колес, по одной трубки на каждое колесо. На второй контур, на заднюю ось, идет одна, которая разделяется тройником на два задних тормозных механизма.

Принцип работы

1. Водитель жмет на педаль тормоза.
2. Через рычаг, диафрагму вакуумного усилителя, сила нажатия передается на поршни главного тормозного цилиндра.
3. Первым в работу вступает поршень, расположенный в первой части цилиндра. Он сжимаем жидкость, повышается давление в первом контуре, то есть, в системе передних тормозных механизмов
4. Это давление выталкивает передние тормозные цилиндры, которые прижимают колодки к тормозному диску. Начинается процесс торможения
5. По мере утапливания педали, сила нажатия первого поршня увеличивается. Она передавливает пружину, находящуюся между первым поршнем и вторым. Сила нажатия передается второму, который начинает перемещаться и сжимать тормозную жидкость в цилиндре.
6. Повышается давление во втором контуре. Оно передается на задние тормозные механизмы
7. Поршни рабочих цилиндров, которые находятся в барабанах задних колес, выталкиваются этим давлением и разводят задние колодки. Они прижимаются к барабану и в работу замедления вступают задние колеса.

Отпустив педаль тормоза, вся конструкция возвращается в исходное положение. Поршни главного цилиндра отходят на исходную позицию, давление в контурах уменьшается. Поршни рабочих цилиндров утапливаются во внутрь, освобождая колодки и тормозные диски.

В каждую камеру главного цилиндра подводится шланга с бочонка запаса жидкости. Это нужно для восполнения потерь в системе, если где-то есть утечки. Поэтому нужно постоянно контролировать уровень в бочке. Для этих целей в нем установлен поплавок, опускаясь ниже определенного уровня, замыкает электрические контакты и на приборной панели загорается сигнальная лампа о низком уровне тормозной жидкости.

Видео демонстрация принципа работы главного тормозного цилиндра Ваз 2107:

Неисправности

Основная проблема – выработка во внутренних стенках цилиндра и износ уплотнительных манжет. Вследствие этого, тормозная жидкость не сжимается с достаточным усилием, чтобы полностью передать силу нажатия педали на механизмы колес. Водитель чувствует, что педаль стала вялой. Чтобы сильнее затормозить, нужно глубже придавить педальку. При сильном износе она может провалиться полностью в пол и тогда тормоза пропадут вообще.

Реже всего ломаются внутренние пружины. На моей практике подобных случаев еще не было.

Пересыхают и лопаются уплотнительные кольца штуцеров. В этом случае неисправность можно увидеть визуально – весь главный тормозной цилиндр будет мокрый, тормоза потеряют «хватку». Часть давления будет выходить наружу, а не тормозные механизмы.

Такая же участь может постичь пыльник. Корпус вакуумного усилителя будет мокрый, но эффективность сильно не снизиться. Поэтому только визуальный осмотр и снижающийся уровень в бачке укажет на неполадки.

Особенности конструкции дисков

Обычно диски изготовлены из чугуна, обладающего хорошей износостойкостью, твёрдостью и приемлемым коэффициентом трения. Для гражданских автомобилей этого вполне достаточно, но там, где требуется повышенная мощность и температурная стойкость, используются особые приёмы:

• в качестве материала для дисков может быть использована легированная сталь, которая лучше ведёт себя при высоких температурах, меньше деформируется после термоциклирования и обладает лучшей механической прочностью;
• в особых случаях диск может быть изготовлен из специальных материалов, например, углепластиков, они прочнее стали, меньше весят и обладают повышенным коэффициентом трения;
• для улучшений теплоотвода диски снабжаются внутренней вентиляцией, при вращении воздух прогоняется через полости с отлитыми там аэродинамическими элементами;
• улучшение условий работы в тонком слое между накладками колодок и поверхностью диска достигается выполнением в последнем перфорации, отводящей разогретые продукты износа, образующиеся газы, и дополнительно охлаждающей самую горячую зону контакта.

Диск подвержен износу, поэтому с достижением минимально допустимой толщины он подлежит обязательной замене. Слишком тонкий диск теряет прочность и заставляет поршни выходить из цилиндров на нерасчётное расстояние, что чревато потерей герметичности.

Самые распространённые причины преждевременного выхода дисков из строя – это биение в результате остаточной температурной деформации и образование трещин. Обеспечение безопасности требует регулярного осмотра дисков при каждом ТО с замером толщины. Измерять надо рабочую зону, поскольку диски изнашиваются неравномерно, по краю почти всегда образуется буртик. Иногда его механически удаляют при замене колодок.

Типы суппортов их особенности

Выделяют фиксированные и плавающие изделия.

Фиксированные крепятся жестко к подвеске. В металлическом корпусе по обе стороны от диска стоят цилиндры. Нажатие педали приводит поршни внутри цилиндров в движение, сжатие колодок происходит в двух сторонах одновременно.

Цилиндров в суппортах такого вида несколько, что повышает эффективность устройства. Поэтому такие модели ставят на транспорт, требующий усиленной тормозной системы (грузовики, спортивные авто, мотоциклы).

Фиксированный суппорт не имеет направляющих, что делает его простым и долговечным. Но минус заключается в их тяжести и увеличенных габаритах.

Плавающие прикрепляются к подвеске направляющими штырями (пальцами). Направляющие обеспечивают ход суппорта. Поскольку поршень в таких моделях прижимает только одну из колодок, вторая колодка, закрепленная на плавающей скобе, прижимается к диску, перемещаясь вместе с суппортом по направляющим.

Работа механизма происходит следующим образом: нажатие на педаль, поршень прижимает к диску одну из колодок, затем сдвигается весь суппорт, пока противоположная колодка не упрется в диск с другой стороны.

Большинство легковых машин оснащены именно плавающими моделями тормозных элементов. Такие изделия просты, имеют небольшой вес и стоимость ниже, чем у фиксированных, но чуть менее эффективны.

Как правило, в плавающих моделях от одного до двух цилиндров, фиксированные имеют 6-8. По конструкции различаются также задний и передний суппорта. Разница в размерах и наличии стояночного тормоза в моделях для задних колес.

Процесс замены ГТЦ и тормозной жидкости

Когда инструменты, новый механизм и жидкость подготовлены, можно начинать демонтаж старой запчасти ВАЗ 2114:

1. Первым делом необходимо отсоединить минусовую клемму с аккумуляторной батареи. Замена главного цилиндра предполагает полное удаление старой тормозной жидкости – лучше всего это делать шприцем;

1. Когда резьба удалена, можно начинать демонтаж главного агрегата. Воспользовавшись головкой на «18», необходимо снять гайки, которыми главный цилиндр присоединяется к усилителю;

Также может потребоваться замена вакуумного усилителя. В этом случае следует демонтировать штуцер и повернуть главный агрегат в сторону. После этого необходимо отвинтить шланг и перейти в салон автомобиля ВАЗ 2114, где расположена стопорная скоба пальца. Сняв все крепления, можно установить новый усилитель давления жидкости.

Транспортные средства включают в себя большое количество элементов, обеспечивающих полноценную эксплуатацию. Стоит ли говорить, что среди таких систем нет малозначимых. Особенно когда речь идет о тормозной системе, напрямую обеспечивающей безопасность водителя.

Главный тормозной цилиндр можно смело назвать ключевой частью в схеме тормозных гидроприводов. Поэтому ГТЦ стараются сделать максимально надежным. И все же предотвратить сбои в работе можно только своевременной профилактикой, так как без обслуживания в автомобиля рано или поздно перестает работать любая система.

Признаки неисправности главного тормозного цилиндра

Зачастую в автомобилях предусматриваются датчики давления, способные обнаружить его падении в контуре. Они оповестят водителя о неполадках на приборной панели. И все же нелишним будет узнать симптомы тех или иных неисправностей тормозной системы, так как причины могут оказаться разными.

Для начала посмотрим на симптомы, не указывающие на поломку цилиндра:

• Увод в сторону при торможении;
• Скрипы при торможении;
• Нагрев колодок на определенном колесе.

Все это может говорить о проблемах в колесах, контурах или заклинивании колодок. Также могут возникать утечки из рабочих цилиндров, бывают проблемы в вакуумном усилителе или нарушается целостность компенсационного бачка. Увеличившийся ход педали может говорить об износе колодок.

Прокачка тормозной системы

После окончания сборки удостоверьтесь в том, что все соединения затянуты и герметичны. Вам потребуется напарник для этой процедуры, от него нужно лишь, чтобы он по вашей команде выжимал педаль тормоза. Начинайте всегда прокачку с дальнего колеса (с правой стороны заднее), затем прокачайте второе заднее, после чего с правой стороны переднее. Левое переднее колесо прокачивается в самую последнюю очередь. Наберите в небольшую баночку тормозную жидкость, возьмите прозрачную трубку (за неимением подходящей можно воспользоваться отрезком трубки, к которой подключены омыватели ветрового стекла).

Наденьте один конец трубочки на прокачной штуцер, а второй опустите в баночку с жидкостью. Так вы сможете наблюдать, идет ли из системы воздух. Напарник делает 5-6 нажатий на педаль тормоза, после чего фиксирует ее в выжатом состоянии. В это время вы отворачиваете штуцер на половину оборота, позволяя выйти воздуху. Закручиваете, и помощник опять нажимает педаль. И так до тех пор, покуда в системе не останется воздуха. Только следите за уровнем жидкости в бачке, иначе повторять процедуру потребуется заново.

Симптомы поломки ГТЦ

Главный симптом или признак поломки тормозного цилиндра — это неравномерность подачи жидкости к колесам, из-за чего происходит нарушение в работе срабатывание тормозов.

Износ уплотнительных манжет влияет на давление. Если резиновые уплотнения стали не плотными, давление в системе уже меньше (подробнее ниже смотрите на видео).

Если в жидкости есть частички абразивных веществ (песок, камешки), то на поршне и цилиндре появятся задиры и быстро износятся резиновые уплотнительные манжеты.

Как видите, некачественная тормозная жидкость, то есть не чистая, имеющая примеси, засорит отверстия и сделает царапины и задиры на соприкасаемых трущихся поверхностях.

При обнаружении симптомов, признаков неисправности тормозной системы, найти, отремонтировать или заменить нужно срочно, так как эта система безопасности и управления транспортом.

Если педаль тормоза нажимается без усилий, или вообще проваливается, то причина в утечке жидкости, или в компрессионном отверстии. Если отверстие компрессии закупорится или закроется, то давление не будет создаваться. Также, может произойти заедание поршня. При заедании поршня, педаль тормоза будет нажиматься незначительно. Признаком заедания поршня может быть срабатывание тормозов даже, если педаль не нажата.
