Стук в рулевой рейке рено логан: причины, гур, диагностика

Какие рулевые наконечники выбрать: оригинал и аналоги для Renault Logan

В каталоге оригинальных запчастей для разных моделей Рене предусмотрены детали с номерами 6001550442 и 6001550443. Продаются они парами, последняя цифра в этом случае — обозначение стороны. «Двойка» — для левого наконечника, «тройка» соответствует правой стороне.

Менять подобные детали лучше комплектом. При неисправном наконечнике с одной стороны идет неравномерный износ рулевой стойки. Если выбирать из запчастей-аналогов, классификация подходящей замены будет следующей.

Для левой стороны:	Для правой стороны:
ASAM 30138 (30666).	ASAM 30139 (30665).
DELPHI TA2329.	DELPHI TA2330.
FENOX SP30040.	FENOX SP30041.
RTS 91-02401-2.	RTS 91-02401-1.
PROFIT 2302-0474.	PROFIT 2302-0475.
SASIC 4006158.	SASIC 4006157.
MAPCO 49192.	MAPCO 49193.
TRW JTE1136.	TRW JTE1135.
SWAG 60 92 9623.	SWAG 60 92 9624.

Автолюбителям на заметку

Регулярное обслуживание Reno Logan позволит избежать значительных трат, связанных с заменой или ремонтом отдельных узлов и агрегатов. Именно поэтому в официальной гарантии и книги по эксплуатации транспортного средства все это расписано. При этом автовладелец должен помнить, что даже регулярное посещение СТО в профилактических целях далеко не всегда убережет рулевые наконечники от повреждений. Отдельные узлы и агрегаты авто требуют замены в силу износа.

Второй причиной, способной внепланово отправить на СТО, является слишком резкий стиль езды. В этом случае наиболее вероятной жертвой может стать подрулевой переключатель или, что бывает гораздо чаще, рулевая колонка, принимающая на себя основной удар. Для того чтобы этого избежать, необходимо учитывать простой факт — диаметр руля Reno Logan позволяет комфортно управлять машиной без чрезмерных рывков из стороны в сторону.

Особенности неисправностей рулевой рейки

Согласно указаниям производителя, ресурс работы рулевой рейки без нареканий к качеству составляет 180–200 тысяч км пробега при условии регулярного профилактического осмотра.

К основным причинам выхода узла из строя и появления сбоев в работе можно отнести:

Плохое качество дорожного покрытия, которое значительно повышает нагрузку на элементы рулевого управления.
Оседание пыли и частиц грязи на резиновых уплотнителях, что приводит к появлению коррозии на узлах рейки.
Слишком активный стиль езды.
Естественный износ со временем.

Диагностика неисправности выявляется простым осмотром и внимательным отношением к поведению авто на дороге. О близком ремонте подскажут такие признаки:

Посторонние шумы.
Появление стука при повороте руля.
Подвеска необычно стучит при движении по плохому покрытию.
Езда сопровождается вибрацией.
При вращении руля появился люфт.

Иногда положение можно исправить, если деталь отрегулировать, но это удаётся не всегда. Часто регулировка рулевой рейки не устраняет проблемы, и тогда необходимо делать замену: удалить старый элемент и установить новое устройство.

Среди основных неисправностей рулевой рейки чаще встречаются:

Повреждение втулок у червячной пары. Проявляется стуками при поворотах руля. Устраняется снятием неисправной детали или поможет замена втулки.
Коррозия и повреждение сальников. На это указывает отсутствие или подтекание жидкости в бачке. Следует установить новые детали или очистить нынешние от коррозии, заменить жидкость в ГУР.
Стёрлись зубы червячной пары распределительного штока. На это указывает люфт руля. Неисправные запчасти заменяются.
Коррозионные процессы в механизме рулевой рейки способствуют тугому управлению рулём. Понадобится разборка детали, очистка, ремонтные работы штока.

Слабым звеном рулевой рейки являются подшипники и упорные втулки, которые чаще всего становятся причиной неэффективной работы.

Блок-схема рулевого управления представлена на рисунке.

На чертеже номерами обозначены:

1 и 7 — правый и левый наконечники рулевой тяги;
2 — сама рулевая тяга;
3 — пыльник;
4 — картер;
5 — трубки ГУРа;
6 — приводная шестерня.

Важно! Если следует поменять наконечники рулевой тяги, то стоит обязательно смотреть на их маркировку: правый наконечник имеет одну полоску, левый — две

Устройство и принцип работы системы

Авто оснащается реечной рулевой системой. Приводной механизм включает две рулевые тяги и поворотный кулак, на котором фиксируются наконечники. На Рено Логан установлена ударопоглощающая колонка. При лобовом столкновении она снижает вероятность получения травм водителем.

Тяги имеют одинаковые размеры, тогда как габариты наконечников отличаются. Все соединения узлов реечного механизма помещены в гофру, обеспечивающую защиту от загрязнений. Для фиксации гофры со стороны картера применяются хомуты, а со стороны рулевых тяг она держится благодаря собственной жесткости.

В большинстве модификаций Renault Logan используется гидравлический усилитель. Эта часть системы позволяет поворачивать руль, прикладывая минимум усилий. Гидроусилитель состоит из сервопривода, корректирующего параметры управления с учетом условий движения, бачка ГУР, гидронасоса и цилиндра. Гидронасос нагнетает давление при помощи лопастей, которые крутятся благодаря клиновому ремню.

Гидравлическая жидкость из бачка ГУР направляется в регулировочный клапан. Направление, в котором нагнетается масло, зависит от того, в каком положении находится рулевое колесо. Давление, созданное в цилиндре, обеспечивает передачу усилия на руль. Благодаря этому он вращается легко.

Если гидроусилитель выходит из строя, способность поворачивать рулевое колесо не утрачивается, но снижается комфорт вождения, поскольку приходится прилагать более интенсивные усилия для поворота. Чтобы обеспечить стабильную работу гидроусилителя, необходимо контролировать уровень технической жидкости в бачке. Если он снижается ниже критической отметки, нужно выяснить причину и сделать дозаправку.

Рулевая передача находится на раме автомобиля и соединяется с другими узлами посредством поперечных тяг, на которых установлены наконечники с резьбой, позволяющие контролировать углы наклона колеса (развал и схождение).

Ударопоглощение и травмобезопасность рулевой колонки, о которых упоминалось выше, обеспечивается за счет того, что тяги соединены с рулевой передачей посредством шарниров. При этом колонка объединяется в единый узел с регулировочным клапаном через карданный вал. Если сила удара превышает допустимое значение, происходит разрушение фиксаторов и колонка «складывается». Благодаря такой конструкции тяжесть удара, получаемого водителем при аварии, будет являться не столь существенной.

Таким образом, к основным узлам рулевой системы Рено Логан следует отнести:

реечный механизм, обеспечивающий сопряжение руля с передними колесами;
составной промежуточный вал с шлицевыми соединениями, обеспечивающий безопасность водителя при лобовом столкновении;
гидроусилитель, упрощающий вращение рулевого колеса;
распределительный механизм, дозировано изменяющий подачу гидравлической жидкости и обеспечивающий согласованный угол поворота руля и колес.

Помимо всего прочего, в конструкции рулевого механизма Renault Logan присутствует противоугонная система, обеспечивающая блокировку рулевого колеса в том случае, если в замке зажигания нет ключа.

Типичные неисправности рулевой рейки Рено Логан и их признаки

Согласно статистике, слабое место Logan по ходовой части – это подшипники передних ступиц. Но вместе с тем отмечены частые выходы из строя упорных втулок по причине неудовлетворительного дорожного покрытия. Это определяется по таким признакам:

вибрация;
сильный стук при движении по неровной поверхности;
увеличенный люфт при вращении руля (особенно справа).

Рулевое управление Renault Logan и его основные неисправностиНекоторые «мастера» решают это вопрос элементарным затягиванием регулировочной пробки. О ней уже выше писалось: завод, предвидя такую ситуацию, категорически запрещает это делать. При чрезмерном зажатии червячной передачи начинается интенсивное изнашивание зубьев, что может привести к нежелательным последствиям.

Особенности регулировки рейки Рено Логан

Снимаем хомут пыльника, защищающего рулевую рейку от грязи пыли, для чего просто срезаем его кусачками. Место, где подтягивается рулевая рейка на Рено Логан с гидроусилителем, находится в левой ее части. Там есть специальный подтягивающий болт, к которому нужно добраться. Он находится непосредственно под рулевым валом, при этом ремонт рейки заключается в том, что требуется немного подтянуть регулировочный болт, чтобы усилить давление пружины, которая придавливает шестерню вала к рейке.

Регулировочный болт, находящийся с левой стороны рейки, утапливается в корпусе, если он находится вровень с корпусом, это говорит о том, что он не докручен и есть возможность убрать люфт в рулевой рейке, затянув его на определенный угол. Если же при полностью затянутом болте люфт не устраняется, потребуется более дорогостоящий ремонт рулевой рейки, вплоть до полной ее замены. С правой стороны рейки находится специальная втулка, уплотняющая ее в середине корпуса и при осмотре автомобиля желательно проверить ее целостность, чтобы в середину механизма не попадала пыль или грязь.

Признаки необходимости замены

Сказать точно о состоянии рулевой тяги может только визуальный осмотр. Идеальный вариант – это выполнить полную разборку, чтобы осмотреть деталь на наличие повреждений и люфта. Естественно, только ради проверки состояния узла разбирать его будет неудобно, поэтому непременно ориентируйтесь на ряд характерных симптомов, которые подскажут скорую смерть рулевых тяг:

Появление глухого стука при прохождении небольших ухабин. Появляется при большом люфте, когда металл бьется о металл, создавая эти постукивания.
Биения в руле или его тугость.
Машина потеряла курсовую устойчивость. Износ одной из рулевых тяг приведет к тому, что при езде по прямой машину начнет уводить в сторону.

Конечно, появление посторонних шумов в районе подвески может свидетельствовать и о другой проблеме. Чтобы полностью убедиться в неисправности рулевой тяги, можно выполнить несколько гаражных тестов.

Регулировка рулевой рейки: что это и когда производится

Некоторые мастера выбирают наиболее простой путь, решая проблемы с управляющим механизмом с помощью протягивания регулировочной пробки. Это чревато тем, что можно пережать передачу червячного типа, а также быстро износятся зубцы. Однако в условиях гаража не так много альтернатив ремонта управляющей рейки Renault.

Если в процессе вращения руля слышен нехарактерный стук, то чаще всего причина в том, что рулевая рейка неплотно прилегает к шестеренке. Расстояние между механизмом и шестеренкой регулируется с помощью упорной гайки. Если ее подтянуть, то проблема, как правило, решается.

На Renault Logan предусмотрен ГУР. Поэтому стоит рассмотреть ситуацию, которая встречается достаточно часто: мотор отключен, а рулевая рейка сильно стучит при повороте. В этом случае не стоит сразу делать регулировку. На машине с ГУР присутствует специальная гайка, однако вращать ее (как уже упоминалось выше) не нужно. Требуется запустить мотор и выждать около минуты.Чаще всего в посторонние шумы при вращении колеса снижаются или вовсе исчезают.

По мнению специалистов, такой звук является нормальным для ГУРа, поэтому не стоит торопиться регулировать управляющую рейку и продолжать эксплуатацию авто.

Если же проблема не ушла, то прежде чем протянуть гайку, нужно отогнуть шайбу-«жестянку». Это позволит авто остаться на гарантийном обслуживании.

Стоит знать, что шайба надежно приклепана по периметру гайки и к картерным болтам. В некоторых случаях может пригодиться ремкомплект либо замена жидкости в ГУР. Последний вариант особенно актуален, если свойства жидкости заметно ухудшились.

Работа по регулировке управляющей рейки Renault Logan производится таким образом:

Машину поставить на яму, затянуть ручник (для фиксации колес).
Ключом на «10» демонтировать картерную защиту (придется скрутить 3 пары болтов). Пригодится помощь напарника.
Убрать пластиковую/резиновую пробку, которая находится в углублении с гайкой (саму гайку сложно увидеть, поэтому ее лучше найти на ощупь).
Демонтируя пробку, можно воспользоваться одним из двух вариантом: «гибким» либо Г-образным ключом. Но как вариант, лучше купить специальный ключ.
Поднять колесо домкратом (с левой стороны) и демонтировать его. Таким образом, появится доступ к гайке.

После чего можно приступать к регулировке. Для этого нужно выполнить следующие действия:

Прокручивать гайку вправо на небольшой угол (не более 15-20 градусов).
В это момент напарник должен активно вращать рулевым колесом влево и вправо.
Если стук не исчезает, снова делать протяжку.
Когда стук пропадет, сделать контрольное протягивание примерно на 10 градусов.

Если следовать инструкции, то регулировка управляющей рейки Renault не займет много времени. Однако стоит учитывать, что в случае обнаружения неисправностей, потребуется замена неисправного узла. Лучше приобретать оригинальный ремкомплект.

Основные методы устранения неисправностей

Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства.

Методы устранения основных неисправностей:

Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.

Важно! Производитель предлагает менять полностью рулевую рейку в сборе. Но такой ремонт обойдётся в круглую сумму, особенно при установке оригинала

Вдвое меньше стоимость у аналога — 10–11 тысяч рублей. Не каждый автовладелец готов заплатить такую цену.

Замена выполняется следующим образом:

Транспортное средство выставляется на домкрат со стороны правого колеса.
Гайка рулевого наконечника отвинчивается и демонтируется.
Положение руля ставится до упора влево, и обрезаются хомуты пыльника.

Убирается пыльник с рейки.
Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.

Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.

Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.

Список дальнейших операций:

Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
Регулировочная гайка прижима снимается после.
Далее производится удаление пружины прижима, а также сам прижим.
Распределитель, спрятанный в корпусе, удаляется путем выбивания.
Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
Далее достается тыльник и шток.

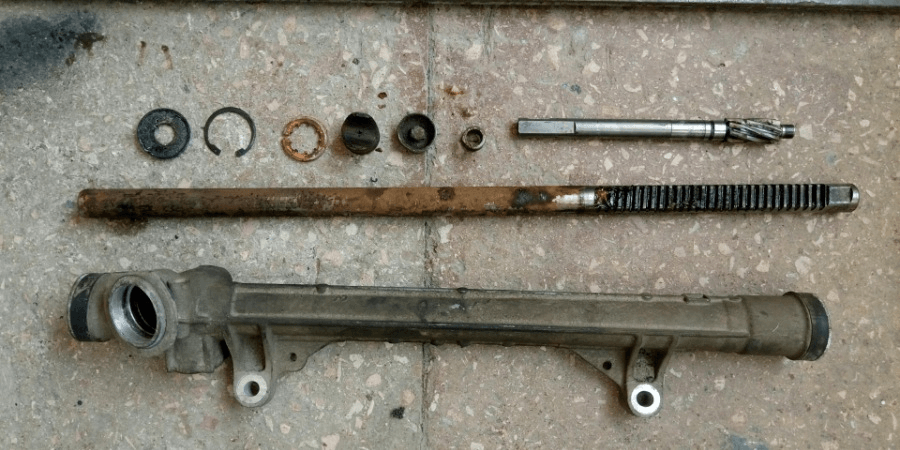

Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.

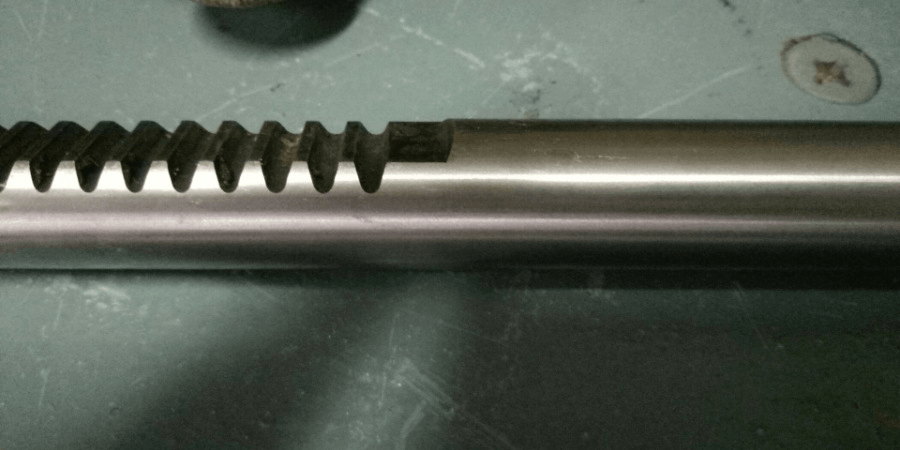

Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. Шлифовке подвергается и вал распределителя.
Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Предварительно заменяются все сальники.
Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Все элементы тщательно промазываются смазкой.
Далее на место возвращается стопорное кольцо.
Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Закручивается гайка золотника. Ее пробка заполняется смазкой и фиксируется следующим шагом.
Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Элемент надежно осаживается.
Возвращается на место стопорная скоба.

Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.

Советы автомобилистов – владельцев Рено Логан

Неисправность рулевой рейки является важным вопросом среди автомобилистов. Многих интересует рулевая рейка Логан цена покупки и замены, часто у нас спрашивают «рейка Логан с гур цена», реже ищут «рулевая рейка Логан без гур цена», кого-то интересует, как осуществляется ремонт рулевой рейки гур Рено Логан, некоторых волнует ремонт рулевой колонки Логан. В любом случае, чтобы отсрочить появление подобных вопросов, стоит прислушаться к рекомендациям мастеров и владельцев Рено Логан.

Вот некоторые советы, выделенные на личном опыте среднестатистических водителей, которые помогут вам уберечь рулевой узел от преждевременного износа и поломок:

Никогда не нужно выворачивать руль до самого упора — это снизит усилие, прилагаемое на рейку, что заметно уменьшит риск износа

К пыльникам рулевых тяг следует относиться с особой осторожностью — их поломка или дефект может привести к запотеванию механизма реек, что вызывает за собой течь жидкости ГУ. Рулевую рейку нужно прогревать в холодное время года точно так же, как и двигатель

Самостоятельная проверка состояния рулевого узла во многом зависит от качества жидкости, залитой в специальный бачок. Она должна быть чистой и прозрачной

При любом виде ее замутнения или образования инородных тел жидкость заменяется.

Несмотря на высокую прочность описанного механизма, следует внимательно относиться к вопросам диагностики рулевой рейки Логан, проводить которую лучше в условиях СТО. В процессе самостоятельного осмотра рулевого узла можно упустить из виду множество мелких деталей, которые вкупе способны быстро вывести все элементы рулевой рейки либо рулевой колонки из строя.

Это ещё раз говорит о необходимости квалифицированной помощи в процессе эксплуатации автомобиля, поскольку такой подход обеспечивает не только комфорт, но и безопасность в процессе вождения.

http://carfrance.ru/kak-podtyanut-rulevuyu-rejku-reno-logan/http://loganlogan.ru/renault-logan-repair/poshagovaya-instruktsiya-zameny-rulevoj-rejki-reno-logan.htmlhttp://autoprivat.ru/remont_avto/rulevaya_rejka_reno_logan_s_gur_kak_podtyanut.htmlhttp://proremontreno.ru/logan/rulevaya-sistema/rejka.htmlhttp://gidravto.ru/remont-rejki/renault-logan.html

Каковы технические параметры эксплуатации?

Рулевое управление является чувствительным механизмом и обеспечивает поддержание автомобилем Рено Логан заданного направления. Ремонтировать или выполнять настройку рулевого следует только в специализированных ремонтных станциях, где специалисты обладают не только требуемым опытом, но и необходимым набором инструментов и приспособлений.

В роли основного элемента узла выступает рулевая рейка. Ее задачей является передача усилия от рулевой колонки к тягам и наконечникам, посредством которых осуществляется процесс поворота колес в заданную сторону. Если механизм исправен, то водителем ощущается легкость и точность передачи усилия от руля к колесам.

Наиболее частой неисправностью рейки бывает протечка жидкости, которая циркулирует в системе рулевого благодаря приводу механизма насоса гидроусилителя. В качестве симптома потери уровня жидкости выступает увеличение усилия вращения на рулевом колесе (оно становится тугим).

Чтобы диагностировать неисправность, автомобиль Рено Логан помещают на специальный стенд. В системе создается давление порядка 150-160 атмосфер. По прошествии 10 минут можно определить место, в котором наблюдаются очаги коррозии на штоке рулевой рейки.

Иногда виновниками в неисправности бывают потерявшие герметичность сальники и манжеты. Это случай также требует ремонта механизма. Если коррозии подвергся рулевой вал, то трудозатраты на ремонт несколько возрастают. Для этих целей вал демонтируют, шлифуют и в последствии наносят на его поверхность газо-термическое покрытие. Процедура ремонта может длиться на протяжении двух и более суток.

Весьма серьезной неисправностью является появившийся люфт, вызванный выходом из строя крестовины. Иногда причиной люфта становится увеличившийся зазор в самой рейке.

Какие лучше выбрать?

С завода на автомобиле марки Рено устанавливаются тяги и наконечники TRW. Если же автомобиль семейства Dacia Logan, запчасти будут изготовлены на заводах Asam S.A. По идее все что продается под брендами ASAM и TRW должно соответствовать оригинальному заводскому качеству Renault. А на практике не всегда соответствует. Согласно нашему опыту рулевые наконечники производства Asam являются самыми дешевыми, но при этом недолговечными, особенно это касается некоторых деталей подвески, но не всех. Хотя многие коллеги из других таксопарков успешно пользуются ими из-за невысокой цены.

Кстати, другое имя бренда TRW – это LUCAS. Запчасти этого производителя отлично проявляют себя при больших нагрузках на автомобилях такси.

Наконечники фирмы LEMFORDER по своей долговечности превосходит оригиналы. Что касается рулевого управления и подвески, то можно говорить что они «ходят» в два раза дольше. Большой минус это высокая цена.

Наконечники фирмы LEMFORDER на Рено Логан

Другие бренды

Рассмотрим еще несколько брендов:

SASIC – французский производитель предлагает низкую цену и среднюю надёжность, но долговечность по сравнению с оригиналом меньше примерно в два раза;

MOOG, FEBI – недрогие запчасти, а качество приближено к оригиналу.

Компания Sidem некоторое время была поставщиком фирмы Renault. Поэтому этого производителя можно поместить в один список с TRW и оригинальными наконечниками. Также добавим что комплектующие под брендом Dacia тоже можно купить – обозначения используются те же, что у фирмы Renault.

Бренды упорядочены в порядке «от лучшего к худшему» согласно нашеу опыту:

LEMFORDER
Рено, DACIA, TRW
MOOG, S >

“>

Рулевое управление

Общий видМоменты затяжки

Наименование	Момент затяжки, Нм
Гайка крепления рулевой колонки	21
Болт клеммного соединения вилки карданного шарнира рулевого вала	21
Контргайка регулировки схождения колес	50
Болт крепления картера рулевого механизма	105
Гайка крепления пальца шарового шарнира наконечника рулевой тяги	37
Внутренний шаровой шарнир рулевой тяги	34
Датчик давления на трубопроводе высокого давления	12
Штуцеры трубопроводов высокого и низкого давления на рулевом механизме	21
Штуцер трубопровода высокого давления на рулевом механизме	21
Болт крепления трубопровода низ кого давления к подрамнику	21
Болт крепления насоса гидроусилителя рулевого управления к кронштейну	21

Общее устройство современных рулевых механизмов

Система рулевого управления включает в себя рулевую колонку, червячный рулевой механизм, рулевые тяги на поворотных рычагах рулевого управления, которые крепятся на поворотных кулаках. Имеется также маятниковый рычаг, прикрепленный внизу автомобиля и служащий для обеспечения симметрии колес.

Рулевой механизм является червячной передачей, имеющей рабочую пару (глобоидальный червяк двойной ролик). Вал сошки работает в двух втулках и уплотняется в корпусе рулевого редуктора сальником.

Червячный вал работает в двух подшипниках. Элементы червячной передачи неремонтопригодные, т.е. при повреждении и износе подлежат замене в сборе.

Предварительный натяг подшипников червячного вала осуществляется торцевой крышкой на нижнем конце вала рулевого механизма.

Свободный ход вала сошки регулируется с помощью резьбовой втулки и контргайки, которые расположены на крышке вала.

Комбинированный замок зажигания, который прикреплен к верхней части рулевой колонки, блокирует рулевой вал и служит штатным противоугонным устройством.

Рулевая трапеция состоит из продольной рулевой тяги, присоединенной через шаровые наконечники одним концом к рулевой сошке, другим концом к маятниковому рычагу через шаровый наконечник.

Регулируемые тяги на каждой стороне рулевого привода присоединены через шаровые наконечники к рычагам поворотных цапф. Этими тягами регулируют схождение передних колёс.

Левая и правая тяги должны быть одинаковой длины, чтобы обеспечивать соответствующее положение рулевого колеса, когда передние колеса находятся в положении для езды прямо.

Проверки рулевого управления

Следует регулярно проверять резиновые детали рулевого управления и шаровые шарниры подвески на наличие трещин и других повреждений и заменять их в случае необходимости.

С помощью помощника проверяйте шаровые шарниры рулевого управления, медленно поворачивая рулевое колесо в обоих направлениях. Каждую слабину или люфт следует немедленно устранять, заменяя соответствующие детали.

Проверяйте уровень жидкости в рулевом механизме через указанные промежутки времени. Для этого необходимо пользоваться измерительным щупом количества масла в двигателе (метка с обратной стороны). Если у вас нет метки на щупе, с помощью ножовки сделайте метку на расстоянии 11 мм от нижнего конца щупа и вставьте его в отверстие для заполнения в корпусе рулевого механизма. Считайте уровень жидкости и, при необходимости, долейте ее.

Периодически проверяйте момент затяжки стяжного болта на соединении между рулевой колонкой и червячным валом.

Признаки поломки

Определить неисправность можно по признакам. Так, при проезде различных неровностей будет слышен стук, который становится тише, если повернуть колеса в крайнее положение. Также о необходимости замены или ремонта свидетельствует снижение усилия на рулевом колесе в центральном положении. Нужно менять рейку и тогда, когда руль вращается самостоятельно, или если колесо перестало возвращаться в центральное положение.

При замене важно знать артикул рулевой рейки «Рено Логана». Моделей очень много, рейки похожи, но при этом могут быть разными – можно легко запутаться и приобрести не то

Наиболее популярны элементы с артикулами 8200720881 и 81913009.

В этой статье рассмотрим рулевой узел Renault Logan. Многих владельцев Логана интересует рулевая рейка Логан цена покупки и замены. Но возможно вам необходимы только регулировка или ремонт рулевой рейки Логан без гур либо с гур. Как сделать диагностику и ремонт рулевой Логан, вы можете узнать из этой статьи, а также обратившись с этим вопросом в наш автосервис.

Как устранить поломку

На большинстве реек есть регулировочная гайка. Именно ее настраивают, чтобы убрать люфт в рулевой рейке. Регулировку можно сделать с нижней части автомобиля или же через верх из‐под капота, в зависимости от того, где расположен винт или гайка на рейке. Обычно они находятся в торцевых крышках. Лучше, чтобы был гараж с ямой. Но если нет таких условий, тогда нужно домкратить переднюю часть авто.

Когда люфт оказывается выше нормы (более 10), нужно поднять автомобиль и сделать следующие:

найти регулировочный болт либо гайку и медленно подтянуть ее;
крутить винты нужно медленно, периодически проверяя свободный ход.
после подтяжки глянуть, как вращается руль. Если он тугой, регулировочный болт отпустить на полоборота.

Таким образом можно самостоятельно убрать люфт в рулевой рейке. Это, конечно, не полноценный ремонт, и в случае износа шестерни или зубьев руль не будет вращаться, как на новом автомобиле. Но ближайший год‐полтора можно ездить без проблем.

Если после регулировки свободный ход все равно остался, выполните диагностику. Если руль «ходит» при выключенном моторе, осмотрите все элементы рулевого управления. Это могут быть:

изношенные наконечники;
вышедшие из строя крестовины в рулевой колонке;
выработанные зубья на рейке;
увеличенные зазоры в рулевом редукторе;
изношенные шаровые.

Износ зубьев

Если люфт ощущается в момент движения, обратите внимание на следующие моменты:

Признак	Причина
Увод в сторону на ходу	Не отрегулировано схождение колес
Шум при повороте руля	Малый уровень жидкости ГУР в бачке
Стуки спереди при проезде ям	Износ наконечников
Вибрации на руле	разбалансировка дисков, либо износ шаровых
Руль схватывает рывками, закусывает	Износ рейки

Если люфт ощущается при торможении, это могут быть:

изношены либо сломаны ступичные подшипники;
плохо затянуты крепления ступиц;
слабо затянуты болты в местах крепления рулевого механизма;
изношенные колодки либо диски.

Самая печальная причина — износ шлицов. Руль банально прокручивается на своей оси. Рейку приходится, что называется, капиталить.

Переборка рейки

При износе карданного шарнира промежуточного вала нередко можно наблюдать эффект «зубчатой шестеренки» — руль затирается при его кручении. Машина становится «ватной» на дороге, почти не слушается руля. Единственный способ победить такой люфт — заменить промежуточный вал на новый.

Рулевое управление — один из важнейших механизмов наряду с тормозной системой. Если руль имеет большой свободный ход, есть стук в передней подвеске или другие дефекты, не медлите с диагностикой. Вовремя обнаружив неисправность, можно неплохо сэкономить на ремонте, а самое главное — получить исправный автомобиль, который не влетит в отбойник на скорости, забрав не дай Бог чью‐то жизнь. Берегите себя и своевременно обслуживайте свои автомобили!

Где находится болт подтяжки?

Снимите хомут, удерживающий пыльник, который не позволяет проникать грязи в механизм рейки. Хомут можно срезать с помощью кусачек. На всех Рено Логан, оснащённых гидравлическим усилителем руля, точка подтяжки рулевой рейки располагается в его левой части. Необходимо подобраться к специальному подтягивающему болту, который находится прямо под рулевым валом. Смысл манипуляций в том, чтобы слегка подтянуть болт-регулятор. В результате этого пружина, придавливающая друг к другу рейку и шестерню вала сожмётся и усилит своё давление.

Шляпка регулировочного болта должна полностью утапливаться в корпус. Если её торец расположен на одном уровне с плоскостью корпуса, то болт закручен не до конца и, подтянув его на нужный угол, можно устранить проблему с люфтом.

Когда же болт закручен до упора, а рулевая рейка всё равно люфтит, необходим более затратный ремонт, а возможно и полная замена механизма. Важный момент, о котором многие владельцы Рено Логан не знают или забывают: на рейке (справа) расположена специальная уплотняющая втулка. Она защищает среднюю часть устройства от пыли и грязи.

К чему приводит нерегулярный сервис?

Регулярные профилактические осмотры механизма рулевого управления способны предотвратить многие поломки. Однако большинство водителей обращаются в сервис уже на такой стадии, когда рейка рулевая с ГУР требует только ремонтных работ.

В числе наиболее вероятных поломок, инициированных нерегулярностью диагностики работоспособности рейки, лидирует появление стука, отдающего свое действие непосредственно в рулевое колесо. В этом случае рулевая рейка демонтируется с автомобиля, после чего в ней мастера меняют быстроизнашивающиеся детали (втулки скольжения, сальники, шайбы, манжеты и пр.). Многих владельцев авто Рено Логан, удивит то, сколько стоит это все.

Ремонтные мероприятия всегда завершаются проверкой качества выполненных работ. Всем авторизованным центрам Рено Логан предписан стандартный алгоритм работы, заключающийся в:

100% разборке рейки;
выявлении поврежденных элементов;
определении деталей, имеющих недопустимый износ;
замене подшипников и уплотнителей;
диагностировании с помощью специального оснащения соответствия всех деталей рейки регламентам завода-изготовителя данного авто;
проверке механической прочности вала, в том числе на хрупкость;
согласовании с владельцем авто перечня вспомогательных ремонтных работ (замена тяг, наконечников, пыльников и пр.).

При необходимости ремонта рейки удаление коррозионных отложений выполняется в обязательном порядке. По завершении ремонта выполняется окончательная компьютерная диагностика механизма в целом. Сколько стоит это все, вам сообщат после диагностики.
