Основные неисправности и ремонт парктроника

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

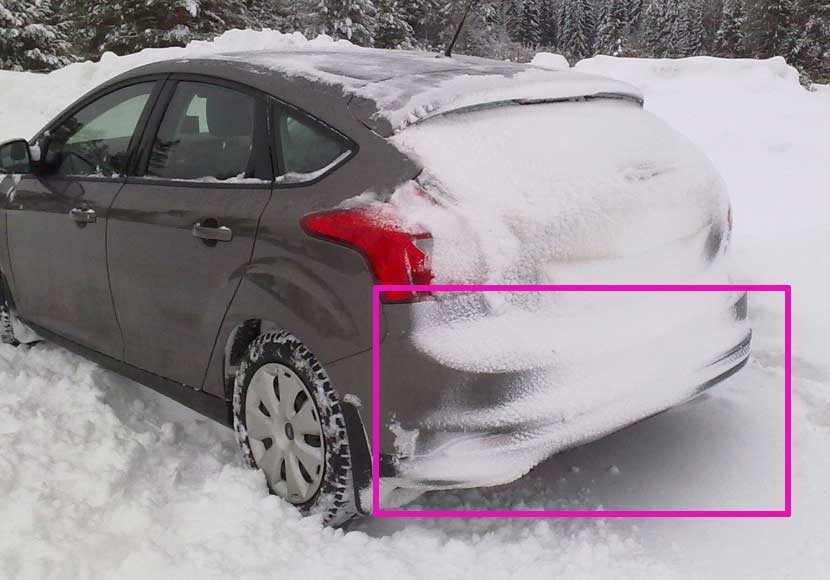

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Основные моменты функционала

Система наделяется изготовителем камерой, передающим и приемным блоком. Видеоизображение поступает в блок передатчика, тот отправляет данные в приемник. Картинка отображается на мониторе, помогая автомобилисту припарковаться близко к другим машинам, исключая «мертвые зоны», не задевая при этом чужой транспорт. Герметичность камер заднего вида, инфракрасная подсветка благоприятно сказываются на парковании в темное время суток. Оптимальный вариант – гармоничный союз камеры с электронной системой. Это возможность распознавания препятствий, когда датчики справиться с этой задачей не могут.

Диагностика «мозга» парктроника

Блок управления является наиболее надежной деталью и выходит из строя крайне редко, однако иногда причина неисправности кроется именно в нем. Для проверки блока управления обычно используют два метода: визуальный и при помощи короткого замыкания.

Визуальный осмотр позволит обнаружить сгоревшие элементы, повреждения физического характера. Чтобы осмотреть внутреннее содержимое блока, нужно снять с него крышку и добраться до платы, внимательно осмотреть конденсаторы, иные составляющие. Если что-то раздулось или выгорело, вы нашли больное место. В корпус устройства попадает пыль и грязь, она может вредить, вызывая проблемы с электроникой. Если вы сняли крышку, не поленитесь прочистить блок.
Проверка на короткое замыкание. Для этого потребуется омметр или мультиметр, способный работать в заданном режиме. Щупы прибора нужно поднести к выводам блока управления. Это необходимо для проверки сопротивления. Если было короткое замыкание, прибор не отреагирует, значит, сопротивления нет. Это говорит о том, что блок управления вышел из строя.

Не самой приятной для автомобилистов новостью является то, что данное устройство практически не подлежит ремонту, его меняют полностью. После короткого замыкания происходит выгорание большого количества контактов, из-за чего мозг проще заменить полностью, чем восстанавливать.

Блок управления

Возможные причины неисправностей

Учитывая все рассмотренное ранее, можно сказать, что парктроник по своей сути довольно простое устройство. В его состав входит минимальный набор компонентов. Отсюда и соответствующее число неисправностей.

Их появление не зависит от самого автомобиля. Кому-то повезло получить радар еще в комплектации. Другие же сами дополняют свое авто. Парктроники часто встречаются на самых разнообразных машинах. Особенно на таких, как:

Лада Приора;
Тойота Рав 4;
Киа Соренто;
Лада Ларгус;
Хендай ix35;
Лада Веста;
Фольксваген Пассат;
УАЗ Патриот;
Шевроле Каптива;
Шевроле Круз;
Kia Sportage 3;
Шкода Октавия;
Мерседес;
Хендай Солярис и пр.

Перечислять можно бесконечно долго. Но здесь куда важнее другое.

Существует несколько основных причин, почему парктроник вдруг перестал работать, либо начал отображать некорректную информацию, преждевременно или с опозданиями присылать оповещения.

Если вы и у себя на машине заметили неполадки, тогда наверняка причина кроется в одном из следующих факторов.

Повреждение проводки. Системы бывают проводными и беспроводными. При использовании проводки ее не так сложно повредить и пережать;
Неправильная установка датчиков

Здесь важно разобраться в том, как узнать какой датчик не работает. Проверьте их крепление и степень неподвижности

Если элемент шатается и плохо держится, причина именно в нем;
Заводской брак. Это нельзя исключать. Особенно при покупке дешевых комплектов от сомнительных производителей. Потому лучше не экономить, а также заказать установку в сертифицированном автосервисе;
Загрязнения и влага. Если система функционировала нормально, а затем появились проблемы, возможно причина банальная. Датчики загрязнились или на них попала влага. Это актуальная проблема большинства парктроников, за которым требуется периодический уход;
Короткое замыкание в блоке управления. Даже при использовании беспроводной системы закоротить может электронный мозг радара. Опять же из-за грязи, влаги, пыли или высокой температуры.

Все перечисленные причины объективно можно считать банальными, очевидными и вероятными. Но никто не говорит, что парктроник невероятно сложная система, для поисков причин неисправностей которой обязательно нужно быть мастером компьютерной диагностики.

Проверка датчиков

Если у вас система работала нормально, но вдруг возникли проблемы, обязательно начните проверку с очистки датчиков от загрязнений.

Причем очистку важно выполнять не только на поверхности сенсора, но и в зоне крепления. При каждой проверке не забывайте убеждаться в том, что фиксация осталась нормальной, датчики не шатаются и не смещаются со своего посадочного места

Если же чистка не дала никаких результатов, придется проверить устройства на предмет их функционирования. Для этого двигатель запускается на холостых оборотах, а затем вы к каждому сенсору прикладывайте палец. Если датчик исправен, он будет трещать или вибрировать.

При отсутствии ответной реакции можно говорить о том, что сенсор вышел из строя. Далее действуйте по ситуации, ремонтируя или меняя приспособление.

Металлизированная лента

Если у вас используется электромагнитный парктроник, тогда вместо датчиков будет применяться специальная лента.

Ее диагностика выполняется еще проще, чем в ситуации с датчиками. Устройство ленты элементарное. Она может не работать в случае, когда были нанесены какие-то механические повреждения. Потому проверка сводится к тому, чтобы убедиться в отсутствии или наличии глубоких царапин, образовавшихся трещин или иных дефектов.

Если с лентой все хорошо, видимых повреждений нет, тогда проверяется электронный блок управления.

Проверка блока

Реже всего проблемы возникают в составе блока управления. Но полностью исключать такую вероятность нельзя.

Применяются 2 метода диагностики.

Метод визуального осмотра. Суть в том, чтобы проверить плату, на которой могут появиться сгоревшие компоненты. С прибора снимается крышка и все внимательно осматривается. Гореть плата может из-за влаги, пыли и загрязнений на корпусе;
Проверка омметром. Или подойдет мультиметр, включенный в соответствующем режиме. С его помощью можно проверить устройство на наличие короткого замыкания. Щупы подключаются к выводам. Если стрелка на нуле или прибор показывает знак бесконечности, произошло замыкание. Нужна замена.

Думаю, теперь вы знаете, почему парктроник может выходить из строя, и что нужно делать в той или иной ситуации.

Потому буду прощаться с вами.

Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых материалов на нашем сайте!

Конструкции парктроников

В данный момент активно используются ультразвуковые и электромагнитные парктроники, которые отличаются по своему принципу действия. В России и странах СНГ более распространены ультразвуковые варианты системы, которые могут быть двух видов – проводные и беспроводные.

Ультразвуковые парковочные радары представляют собой систему, которая состоит из «мозга» (блока управления) и ультразвуковых датчиков, установленных в задний (а иногда и в передний) бампер для контроля дистанции до ближайших объектов. Принцип работы датчика крайне простой – он генерирует ультразвуковой сигнал, который направлен в сторону от автомобиля. В зависимости от того, как сигнал отражается от других объектов, блок управления рассчитывает примерное расстояние до них и принимает решение о необходимости извещения водителя об опасности возможного столкновения.

Стоит отметить, что ультразвуковые парковочные системы могут быть как проводными, то есть взаимодействие между элементами системы происходит напрямую при помощи проводов, так и беспроводными. Проводной вариант более распространенный и надежный.

Конструкция электромагнитных парктроников несколько отличается от ультразвуковых вариантов. В таких системах в качестве датчика выступает металлизированная лента, которая крепится с внутренней стороны бампера автомобиля. Данная лента создает вокруг задней части машины электромагнитное поле. Когда любое препятствие оказывается в зоне данного поля, «мозг» парктроника это понимает и оповещает водителя. Стоит отметить, что впервые электромагнитные парктроники представила компания Audi, которая по сей день активно использует их на своих автомобилях. Подобные парктроники считаются более надежными, поскольку создаваемое электромагнитное поле не имеет «мертвых зон», в отличие от датчиков, которые могут контролировать строго определенную площадь.

Обратите внимание: В последнее время развитие парктроников шагнуло вперед. Сейчас зачастую парковочные радары являются частью системы кругового обзора автомобиля, которая позволяет еще лучше водителю контролировать наличие посторонних объектов вокруг машины при парковке

Решение проблем Volvo AWD

Очистите соединения . Проверьте и очистите все электрические соединения заднего дифференциала, матрицы высот, насоса, датчика давления.
Предохранитель . Проверьте предохранитель на наличие AWD/DEM, как правило, на 7,5 А, помеченный как предохранитель 17 или 23 в заднем электронном модуле (REM).
Заменить масло и фильтр Volvo Haldex.
Если модуль DEM неисправен, он будет отремонтирован или заменен. Как и с любой другой проблемой, есть несколько решений. Смотрите параметры в следующем разделе.
Если ни один из приведенных выше советов не сработал, сканирование системы AWD на наличие кодов является следующим рекомендуемым шагом. Имейте в виду, что не все вторичные диагностические сканеры Volvo обмениваются данными с ЭБУ Haldex AWD.

Причины неисправности парктроника

Для устранения неисправности парктроника важно понимать вероятные причины поломки. В таком случае проще действовать методом исключения, найти и устранить проблему

Для удобства рассмотрим каждый из элементов системы отдельно.

Блок управления

Поломки блока управления диагностировать проще всего, ведь зачастую контроллер сам информирует о неисправности.

Если система не предупреждает о возникшей проблеме в ее работе, то стоит обратить внимание на следующие причины:

Неисправность	Причины
1. Ошибки в настройках.	Бывают ситуации, когда при включении задней скорости система сразу издает сигнал, хотя до ближайшего препятствия большое расстояние. Причиной может быть повышенная / пониженная чувствительность и, соответственно, ошибочная работа устройства. Виновником может быть неправильная настройка или сбои в работе беспроводной системы. В таком случае для восстановления работоспособности достаточно сбросить параметры с помощью специальной клавиши.
2. Загрязнение.	Если перестал работать парктроник, причиной может быть попадание влаги или пыли внутрь блока управления. Для устранения проблемы попробуйте его разобрать, просушить или очистить от грязи. Как правило, такой шаг позволяет избавиться от проблемы.
3. Сбои в электрической цепи.	Худшее, что может случится в блоке управления — повреждение элементов его схемы. Самостоятельно устранить неисправность не получится, поэтому лучше обратиться к специалистам. Если парктроник или весь автомобиль находится на гарантийном обслуживании, это плюс. В ином случае попробуйте почистить устройство, а при отсутствии результата обращайтесь к профессионалам для ремонта.

Загоревший блок управления парктрониками PARKMASTER 10R-02 2270

Датчики

Во многих случаях виновником сбоев в работе парктроника являются датчики.

Здесь можно выделить несколько причин:

1. Попадание воды.

Несмотря на защиту сенсоров от влаги, полностью исключить такую вероятность нельзя.

Как правило, вода попадает внутрь в процессе мойки автомобиля, когда на парктроники воздействует сильный напор.

Как результат, могут возникнуть как незначительные и временные неисправности, так и полная поломка.

Если датчик все время подает сигнал о приближении к объекту, или вообще не работает, это может свидетельствовать о попадании в него воды.

2. Загрязнение.

Контролирующие устройства находятся в нижней части бампера, поэтому на них зачастую попадает снег или грязь, происходит налипание льда и т. д.

В результате происходит уменьшение чувствительности или, наоборот, ложное срабатывание устройства.

Проблема загрязнения актуальна не только для единичных датчиков, но и для специальных лент, охватывающих большую поверхность бампера.

3. Механические воздействия.

Бывают ситуации, когда датчик перекашивается или перестает работать при сильном ударе.

Даже если сенсор сохранил работоспособность, из-за перекоса он может подавать неправильный сигнал к блоку управления.

В сложных случаях он проваливается в глубь бампера и всегда функционирует некорректно.

4. Брак.

Если парктроник вообще не работал, причиной может быть установка бракованного устройства.

Единственное, что можно сделать — обратиться к дилерам или установщику для бесплатной замены по гарантии.

5. Плохой крепеж.

Если специалисты невнимательно подошли к процессу установки и плохо закрепили датчик, высок риск ухудшения контакта.

Как результат, устройство работает нестабильно и может выйти из строя в любой момент.

6. Поломка в процессе использования.

Сонары, установленные в переднем / заднем бампере, имеют определенный ресурс. Они вполне могут выйти из строя во время эксплуатации.

Единственным решением в таком случае будет замена устройства на исправный элемент.

Проводка

При рассмотрении потенциальных причин, почему перестал работать парктроник, нельзя забывать о проводке.

Этот вариант актуален для проводных систем, ведь в беспроводной версии соединения сигнал передается по «воздуху».

Сбои в работе могут произойти по следующим причинам:

Передавленный или перебитый контакт.
Окисления места соединения из-за попадания влаги и появления ржавчины.
Повреждение изоляции кабеля.
Отсутствие нормального питания.
Неисправность предохранителей.
Проблема с заземлением на корпус и т. д.

Для поиска такой неисправности необходимо иметь мультиметр, а также минимальные представления о проводке автомобиля и электрической части.

Причины возникновения неполадок

Как и радар, парктроник имеет достаточно простую конструкцию и состоит из минимального количества составных частей. Именно поэтому, при возникновении неполадок причин спровоцировавших это может быть не так уж и много. Распространенными считаются следующие причины:

У парктроников с проводами причина неполадки может быть связана с пережатием или разрывом проводов;
Неправильная установка датчика или металлизированной ленты;
Заводской брак;
Чрезмерное загрязнение и накопление влаги в датчике;
Короткое замыкание.

Парктроник не застрахован от заводского брака и элементарных электрических проблем. Всегда есть вероятность, что его некорректная работа может быть вызвана именно наличием неисправных деталей или произошедшим в системе коротким замыканием.

Как работает система Park Assist?

Для полноценной работы системы автоматической парковки на машине должны быть установлены и другие вспомогательные узлы — коробка-автомат, электромеханический усилитель руля, ЭБУ мотора и система курсовой устойчивости.

Но этого недостаточно — требуются исполнительные механизмы, обеспечивающие изменение положения рулевого колеса.

Работа Park Assist условно делится на два этапа. Сначала осуществляется поиск места для постановки машины, после чего производится непосредственно парковка.

Рассмотрим каждый из этапов подробнее:

При поиске места работают ультразвуковые датчики, которых в системе Парк Ассист от Фольксваген целых 12 (по четыре с каждой стороны). При движении машины около установленных у обочины бордюров авто датчики определяют расстояние. Для точного вычисления этого параметра скорость движения должна быть при параллельной парковке до 40 км/час, а при поперечной — до 20 км/час.

Далее информация от датчиков поступает в ЭБУ и обрабатывается. Как только расстояние будет оптимальным, водитель слышит сигнал и выводит информацию на дисплей монитора. Для системы Park Assist оптимальным является расстояние в 80 см, а для Advanced Park Assist — 100 см.

Следующий этап — парковка машины. Здесь возможно два пути — с участием водителя или полностью в автоматическом режиме. Все инструкции (текстовые и визуальные) отражаются на информационном дисплее и относятся к рекомендациям по повороту руля на определенный угол. Этот вариант автоматизированной парковки применяется системой Advanced Park Assist.

Процесс автоматической парковки осуществляется с учетом воздействия на механизмы транспортного средства, а именно:

Электромотор заслонки дросселя в системе управления мотором;
Электрический двигатель заслонки дросселя ЭБУ;
Насос, обеспечивающий обратную подачу, а также клапана тормозов системы курсовой устойчивости;
Электромагнитные клапана АКПП.

Для безопасности движения систему автоматической парковки можно переключить в ручной режим.

Кроме того, если верить последней информации, Park Assist может работать при нахождении водителя внутри машины или за его пределами (с помощью ключа).

Общие проблемы

Первое, что вы заметили, – сообщение об отключенном сервисе AWD на приборной панели. В некоторых случаях это сообщение появляется в сочетании с DTSC или предупреждениями противоскольжения системы .

Поскольку система не включена постоянно, возможно, вы не заметите, что система не работает долгое время.

Общие проблемы с системой Volvo AWD включают в себя:

Модуль DEM

Модуль Volvo DEM устанавливается под автомобилем дифференциалом и подвержен коррозии и повреждению водой . Установленные в задней оси они подвергаются воздействию элементов. Это может привести к коррозии корпуса и электрощита, что обычно приводит к неисправности.
Общие симптомы включают отсутствие связи с модулем при чтении кодов диагностических кодов неисправностей (DTC). Как только вы потеряете связь с модулем DEM, появится сообщение AWD. Коды : P0960, P0961, P0962 или P0606.

Отказ насоса

Другая возможная неисправность – неисправный насос Volvo AOC. Это может быть вызвано возрастом и износом, но это также может быть следствием засорения масляного фильтра. Помимо замены насоса обязательно замените фильтр Volvo AOC и масло. Причиной отказа насоса Volvo AWD является отсутствие обслуживания. В официальных процедурах технического обслуживания Volvo не указываются интервалы обслуживания для данного элемента, называя их «приспособленными для жизни» или «не подлежащими ремонту». Код : P1889 – производительность масляного насоса.

Засорен фильтр

Прерывистое предупреждение «Неисправность AWD» на приборной панели в сочетании с внезапно не работающим AWD обычно вызывается заблокированными фильтрами. В реальной жизни фильтры могут забиваться уже за 50000 миль из-за материала сцепления, забивающего фильтр. Это вызывает отказ насоса. Проблема может начаться с предохранителя насоса, который продолжает дуть. Во избежание этой проблемы рекомендуется замена масла и фильтра каждые 30 км или 3 года.

Проблемы с электрикой

Проблемы с электрической системой, будь то разряженная батарея или генератор с перезарядкой, также могут вызывать коды, связанные с AWD, такие как P0562 или P0562. Простое их удаление решает проблему в большинстве случаев.

Разомкнутая цепь

Поврежденные провода или корродированные клеммы также могут не вызывать коммуникационный дифференциальный электронный модуль.
