Ремонтные размеры поршней ваз 21083 таблица

Плюсы

Что и говорить – такая система очень вынослива. Даже если у вас рвется ремень ГРМ и верхний распределительный вал с комплектом клапанов, замирают на месте. А поршень идет снизу толкаемый коленчатым валом, то никакой катастрофы не произойдет – они просто провалятся в проточки и все будет в порядке. То есть просто тянем машину на СТО вам восстанавливают механизм ГРМ и вы едите дальше. ОЧЕНЬ большой плюс.

Сразу хочу отметить — что если таких проточек нет, то вы попадаете на очень неприятный ремонт. Можно и поршни менять, и пастель «распред.вала» я уже молчу о ГРМ со всеми вытекающими. Ремонт, например на иномарку класса «С» или «D» может варьироваться от 30 000 рублей и выше! Поэтому многие и задумываются об установки «безвтыковых» поршней с ними спится спокойнее – ну оборвалась система ну и что, проточки спасут.

Но если подумать о минусах, они также есть и для многих производителей они существенны!

Новые зубья

Переходим к приводу ремня ГРМ. Мы выбрали комплект Gates, в который входят помпа от Dolz с прокладкой, ремень и ролик с полуавтоматическим натяжителем. К слову, для натяжения используются разные приспособления. Мы подобрали серповидный захват, рассчитанный под ролик. Захват ставится на ролик, к головке последнего прикручивается болт, и ремень натягивается. Мы отдали предпочтение большому набору с помпой, чтобы подстраховаться: пробег у нашего автомобиля 68 тыс. км, и сколько еще проживет установленная на нем помпа, неизвестно.

Ремень привода вспомогательных агрегатов также было решено поменять — на старом появились отслоения. Мы купили ремень Gates 6PK995 и новый ролик INA вместо посвистывающего старого.

Раскоксовка поршневых колец

Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:

• Nitrox Power;
• ЛАВР МЛ-202;
• Титан;
• LIQUI MOLY;
• WYNN’S.

Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.

Но если все-таки забывчивый автовладелец не предпринял меры профилактики, можно воспользоваться средством для раскоксовки. От ржавчины в цилиндрах избавляемся следующим образом:

• сдергиваем высоковольтные провода;
• выкручиваем все свечи зажигания;
• проворачиваем коленчатый вал так, чтобы все поршни находились в среднем положении;
• в каждый цилиндр заливаем по 45 мл жидкости, наживляем свечи зажигания;
• оставляем «отмокать» цилиндры на 6-7 часов;
• зачем выворачиваем свечи, несколько оборотов прокручиваем стартером, чтобы вся грязь из двигателя вылетела;
• снятые детали устанавливаем на место, запускаем мотор. Первое время он может сильно дымить, но затем дым пройдет.

Автовладельцам следует помнить, что раскоксовка не является панацеей от всех бед, и если поршневые кольца изношены, то поможет только их замена.

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

• между ПК и канавкой;
• в стыке.

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

• между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
• между канавками и МПК – от 0,05 до 0,06 мм;
• на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

• между кольцом и канавкой – 0,15 мм;
• на стыке – 1,0 мм.

Зачем ставить «безвтыковый» поршень на Приору

На практике, стандартная конструкция при должном уходе, соблюдении правил эксплуатации и обслуживании будет работать долго.  Главное — своевременно обслуживать ГРМ, менять ролики и ремень, устранять неисправности, а также использовать качественные детали.

Однако высокие нагрузки, тяжелые условия, нерегулярное обслуживание и использование запчастей сомнительного качества значительно снижают надежность мотора. Также можно упомянуть и тюнинг двигателя.

В этом случае:

• срок службы роликов и ремня ГРМ заметно сокращается, замена требуется не каждые 40 тыс. км., а каждые 15-20 тыс.
• езда на предельно высоких оборотах, форсирование двигателя или установка турбо наддува также потребуют частой замены ремня и роликов.

Вполне очевидно, что если ремень порвется, в этом случае мотор серьезно страдает и потребуется дорогой ремонт. В свою очередь, «безвтыковые» поршни решают эту проблему. Установка такого поршня на Приору позволит не переживать за двигатель в случае заклинивания роликов и обрыва ремня. Однако нужно также учитывать и недостатки такой доработки.

Секрет «вечной» поршневой. Поршни СТК – отзыв автосервиса

Окончательную точку поставить нигде, никогда и никому не удастся. Однако, поршневые группы СТК – отличный вариант для ВАЗов, ГАЗов, Приор и других отечественных автомобилей.

Тема такова: какой поршень выбрать, на что обратить внимание? Мы хотели бы раскрыть этакий «секрет вечной поршневой». Разумеется, слово «вечная» следует брать в кавычки, но мы имеем в виду – в пределах нашего реального мира

А главное, как ездить на отечественном автомобиле без «масложорного» двигателя – как заливать масло тогда, когда это нужно, а не тогда, когда мотору вздумается.

Если убрать другие факторы, не связанные с поршневой (маслосъемные колпачки, турбированные двигатели и т.д.), то задача, стоящая перед нами – создать поршневую, которая перестала бы пропускать масло. Повышенный расход масла, на практике, связан именно с неправильной конструкцией поршневых. Большинство поршневых групп – не продуманы, неверно и некорректно изготовлены.

Например, к нам в сервис попала Лада Калина 1,4 с американскими поршнями Federal Mogul. Это американская компания с юридическим адресом чуть ли не в Германии. Машина тарахтела, съедала 15% масла, а поршни были практически нетронуты. Заменив их на поршни СТК – отечественные, недорогие и, скажем так, традиционные, машина внезапно перестала съедать масло, скрип и скрежет из мотора пропал и повысились динамические характеристики.

Советы и рекомендации

Вполне очевидно, что наиболее удобным при подборе вариантом будет использование оригинальных поршневых колец. Под оригинальными следует понимать поршневые кольца, которые позиционируются в качестве оригинальных запасных частей самим заводом-изготовителем двигателя. При этом доступные в продаже оригинальные детали не всегда позволяют реализовать поставленные задачи во время тюнинга или ремонта двигателя. В таких случаях требуется осуществить грамотный подбор из группы высококачественных аналогов.

При подборе неоригинальных поршневых колец желательно выбирать такие кольца, которые изначально предназначены для двигателя с похожими характеристиками. Под такими характеристиками следует понимать объем, мощность, степень форсировки двигателя, максимальные обороты коленвала, степень сжатия и т.д.

Оптимальным вариантом будет подбор колец с таким материалом изготовления и покрытием, которые аналогичны оригинальным кольцам для данного типа двигателя. В противном случае ресурс колец может быть сильно снижен, а также можно получить неудовлетворительный результат работы колец после ремонта двигателя. В качестве примера выделяется установка поршневых колец без покрытия хромом в цилиндры, которые изготовлены из алюминия. Кольца при такой инсталляции попросту не работают.

Необходимо отметить, что установка так называемых «мягких» колец, которые имеют меньший ресурс, позволяет минимизировать износ стенок цилиндров, тем самым увеличивая ресурс БЦ. Параллельно с этим производить замену поршневых колец в этом случае потребуется в среднем каждые 35-45 тыс. пройденных километров, что ставит под сомнение целесообразность подобного решения.  Поршневые кольца хорошего качества имеют ресурс около 170-220 тыс. км. При их замене на таких пробегах двигателю все равно зачастую требуется ремонт коленвала, восстановление ЦПГ и т.д.

Напоследок добавим, что правильно подобранные и профессионально установленные неоригинальные поршневые кольца могут в отдельных случаях проработать дольше по сравнению с оригинальными деталями. Также стоит учитывать, что качественные аналоги обычно стоят на 10-25% дешевле.

Устройство

Чтобы кривошипно-шатунный узел смог служить в таких сложных условиях, деталь должна быть легкой и устойчивой к износу. Сплав имеет высокую теплопроводность – за счет этого обеспечивается быстрота охлаждения при нагреве.

Внешняя поверхность сформирована таким образом, чтобы никогда не возникало риска заклинивания детали внутри камеры сгорания. Газы не должны попадать в картер двигателя. Ввиду разницы температур днища поршня и юбки элемент сделан в бочкообразной форме. Поэтому он и удовлетворяет всем требованиям.

Чтобы компенсировать деформации юбки в процессе работы, механизм сделан с так называемым «противоэллипсом». Большая ось детали перпендикулярна отверстию для пальца. Верхняя часть поршня – это так называемая головка. В ней имеются днище и специальные канавки. В них устанавливаются уплотнительные кольца. Чтобы поршневая головка могла выдерживать высокие нагрузки, на нее нанесено специальное защитное покрытие.

Канавки для поршневых колец сделаны под небольшим углом. Так обеспечивается положение наружных кромок колец выше, чем внутренние. Производитель предотвращает образование наклона поперечного сечения канавки вниз в условиях высоких температур. Это не последняя характеристика, которой отличаются поршни. «Приора» оснащается такими элементами, которые «скользят» в камере сгорания. Для этого их рабочая поверхность покрывается специальными составами. Чтобы деталь лучше прирабатывалась, наносятся покрытия, которые со временем износятся в процессе обкатки. Зачастую это фосфатированный оловянный состав. За счет этого покрытия также снижается возникновение царапин при холодном пуске. Антифрикционные материалы остаются на поршне навсегда. Они предотвращают растрескивание рабочей части детали и эрозию.

Юбка поршня на производстве обрабатывается специальным резцами, чтобы создать микрорельеф. Так масло лучше задерживается на поверхности, снижая тем самым трение на поршни. «Приора» выдержит большие нагрузки на КШМ. Всем этим параметрам одинаково соответствуют поршни сторонних отличается большим весом – отмечают отзывы. Они более тяжелые, чем все остальные модели.

Как подобрать поршневые кольца

Подбор поршневых колец означает, что размеры поршневых колец в обязательном порядке должны соответствовать как размерам поршней, так и размерам цилиндров. Добавим, что производить подбор поршневых колец по размеру немного легче сравнительно с подбором самих поршней. Так происходит благодаря тому, что ремонтные поршневые компрессионные и маслосъемные кольца для различных моделей двигателей в большей или меньшей степени сегодня являются взаимозаменяемыми. Это означает, что можно приобрести как оригинальные поршневые кольца, так и подобрать детали стороннего производителя.

Подбор колец по размерам

Подбирать кольца необходимо с учетом следующих базовых параметров:

• высота поршневого кольца;
• диаметр поршневого кольца;

Любой качественный аналог, который имеет необходимые размеры, зачастую становится без всяких проблем. Для полной уверенности необходимо также учитывать радиальную ширину поршневых колец, а точнее соответствие данной ширины канавкам поршня. Другими словами, глубина канавок в отдельных случаях может оказаться недостаточной.

Что касается компрессионных колец, такие кольца конструктивно схожи, зачастую имеют одинаковую или практически одинаковую радиальную ширину, так что проблем после установки правильно подобранных по размеру колец из этой группы обычно не возникает. Подбор маслосъемных колец, напротив, требует повышенного внимания как к самой конструкции кольца (коробчатые, наборные маслосъемные кольца), так и дополнительного уточнения их радиальной ширины по специальным каталогам изготовителя колец.

Хотелось бы добавить, что подбирать поршневые кольца для дизельных двигателей сложнее. Компрессионные кольца для дизелей имеют молибденовое покрытие, а также отличаются трапецеидальным профилем, который дополнительно может иметь разные углы. Маслосъемные кольца в дизелях обычно коробчатые, но и данный факт необходимо проверять по каталогам, так как встречаются случаи установки на дизельный двигатель наборных колец.

Обратите внимание, что ставить на дизель поршневые кольца от бензинового двигателя крайне не рекомендуется. Одновременно с этим в отдельных случаях допускается вариант установки поршневых колец с дизеля на бензиновый мотор

Какие поршневые кольца лучше

Помимо выбора из доступных номинальных и ремонтных размеров колец потребуется также отдельно подобрать материал изготовления.  Вполне справедливо утверждение, что поршневые кольца для маломощного низкооборотистого двигателя, который был разработан 10-15 лет назад (даже при учете их полного соответствия по размерам), смогут нормально и долговременно функционировать в высокофорсированном силовом агрегате с турбонаддувом.

Дело в том, что материалы, нанесенное покрытие и допуски по геометрии колец вполне могут отличаться

На указанные факторы в процессе подбора следует обращать пристальное внимание, особенно в случае отсутствия точных данных в каталогах изготовителя.  Также следует добавить, что кольца для новых двигателей обычно хорошо работают в старых ДВС, но не наоборот

Верхнее кольцо является наиболее сильно нагруженным в процессе работы ДВС. По этой причине такие кольца изготавливаются из легированного чугуна, который также получает плазменное напыление хрома или молибдена. Хром имеет пористую структуру, что позволяет эффективно удерживать нужное количество моторного масла. Покрытие хромом или молибденом позволяет повысить уровень износостойкости колец, а также обеспечивает низкий коэффициент трения во время контакта со стенками цилиндра.

Достаточно качественными принято считать чугунные поршневые кольца. Такие детали выполнены из высокопрочного чугуна, который обладает улучшенными свойствами и активно противостоит износу. Маслосъемные кольца бывают хромированными, а также без покрытия хромом. Также в продаже представлены стальные кольца, дополнительно оборудованные пружинным элементом.

Хромированные кольца обычно устанавливаются на моторы с высокой степенью сжатия, что предполагает более серьезные нагрузки на ДВС и ЦПГ. Гражданские автомобили иностранного производства зачастую имеют поршневые маслосъемные кольца из нержавеющей стали. Такие кольца отличаются большим сроком службы, низким весом и приемлемой стоимостью.

Комплект поршневых колец — назначение, виды, устройство

Поршни двигателя работают в составе кривошипно-шатунного механизма двигателя и участвуют в обеспечении вращения коленчатого вала за счет своего поступательного движения внутри цилиндров двигателя. Обязательной деталью, которая всегда присутствует на поршне, является комплект поршневых колец.

Для чего нужен комплект поршневых колец двигателя?

Принцип двигателя внутреннего сгорания предусматривает, что зазоров между поршнями и стенками цилиндров быть не должно. Конструкция поршня предусматривает установку дополнительных деталей – комплекта поршневых колец (компрессионных и маслосъемных), которые обеспечивают герметичность камеры сгорания и другие функции.

Только в сборе с комплектом поршневых колец и рядом других деталей, поршень представляет собой работоспособный узел. В составе комплекта различают компрессионные и маслосъемные кольца из-за их разных функций.

Основным предназначением компрессионных колец является защита картера двигателя от проникновения газов из камеры сгорания. Компрессионные кольца двигателя обычно используют парами. При этом разрывы незамкнутых элементов колец располагают относительно друг друга на180 градусов. Такой метод размещения способствует лучшему уплотнению.

В конструкции современных моторов присутствует еще одно кольцо, маслосъемное. В его функцию входит защита камеры сгорания от проникновения масла. Когда поршень двигателя двигается вниз, маслосъемное кольцо снимает излишки масла со стенок цилиндра.

Как часто менять поршневые кольца двигателя?

В целом конструкция поршневых колец двигателя со временем остается традиционной. Однако, если не брать в целом, то конструкция поршневых колец постоянно подвергается различным усовершенствованиям с целью повышения эффективности их работы, увеличения надежности и долговечности.

Поршневые кольца работают в очень тяжелых условиях (нагрев, высокое давление, инерционные нагрузки, постоянное трение о поверхность цилиндра). Поэтому, к поршневым кольцам, а также к их установке предъявляются очень серьезные требования. Теоретически долговечность поршневых колец сравнима со сроком службы двигателя, т.е. более 200 тыс. км. Необходимость преждевременной замены поршневых колец возникает в случае работы на режимах, которые не являются штатными, а также в случае применения некачественного масла или недостатков конструкции самих колец.

Например, кольца могут потерять упругость и перестать выполнять свои функции по уплотнению камеры сгорания или снятию масла со стенок цилиндров из за перегрева поршней и самих колец вместе с поршнями. На кольцах могут образовываться отложения (нагар) из за использования некачественного масла или его несвоевременной замены, а также в случае неисправности других систем двигателя – например маслосъемных колпачков.

Необходимость замены поршневых колец (вместе с поршнями) возникает также в случае поломки в системе ГРМ, когда поршень ударяется о клапан.

Отзыв о безвтыковых поршнях СТК

Один посетитель, постоянный гость и подписчик нашего сообщества Вконтакте предложил опубликовать его собственный отзыв и обзор поршней марки СТК, в частности приоровский поршень СТК 82,5. Он является профессиональным автомехаником и считает поршни СТК – лучшими для отечественных машин.

Заказал поршни СТК 82,5, безвтыковые для Приоры. Изделия приехали быстрее, чем за неделю. Поршни уже с пальцами, что написано на упаковке – зеленой компактной коробке из плотного картона.

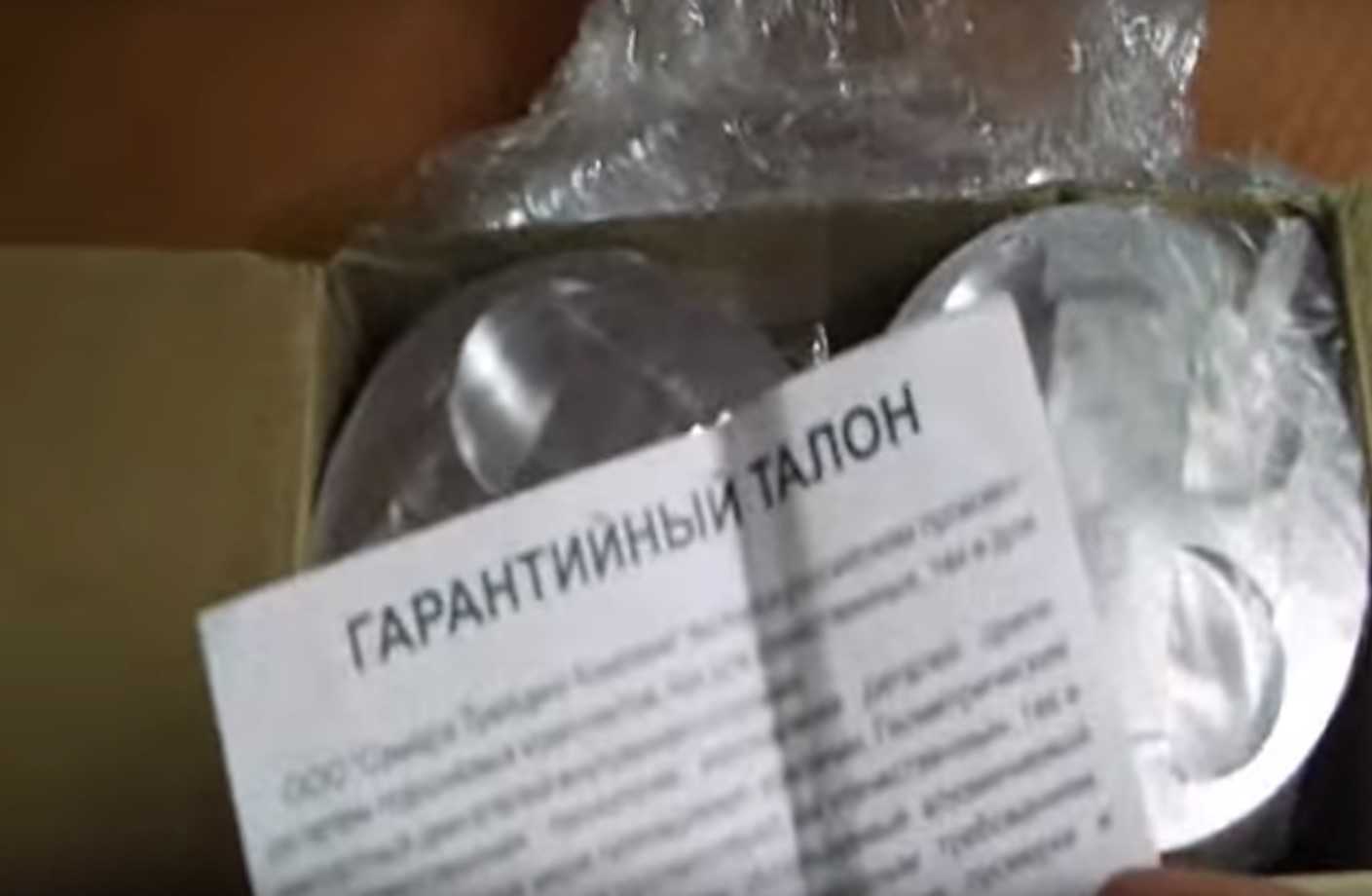

Открываем коробку и сразу видим – гарантийный талон.

Гарантийный талон

В плотную целлофановую пленку запакованы поршни – каждый поршень в отдельной упаковке. В комплект входит специальный пакетик со стопорными кольцами для пальцев. Пальцы уже вставлены в поршни.

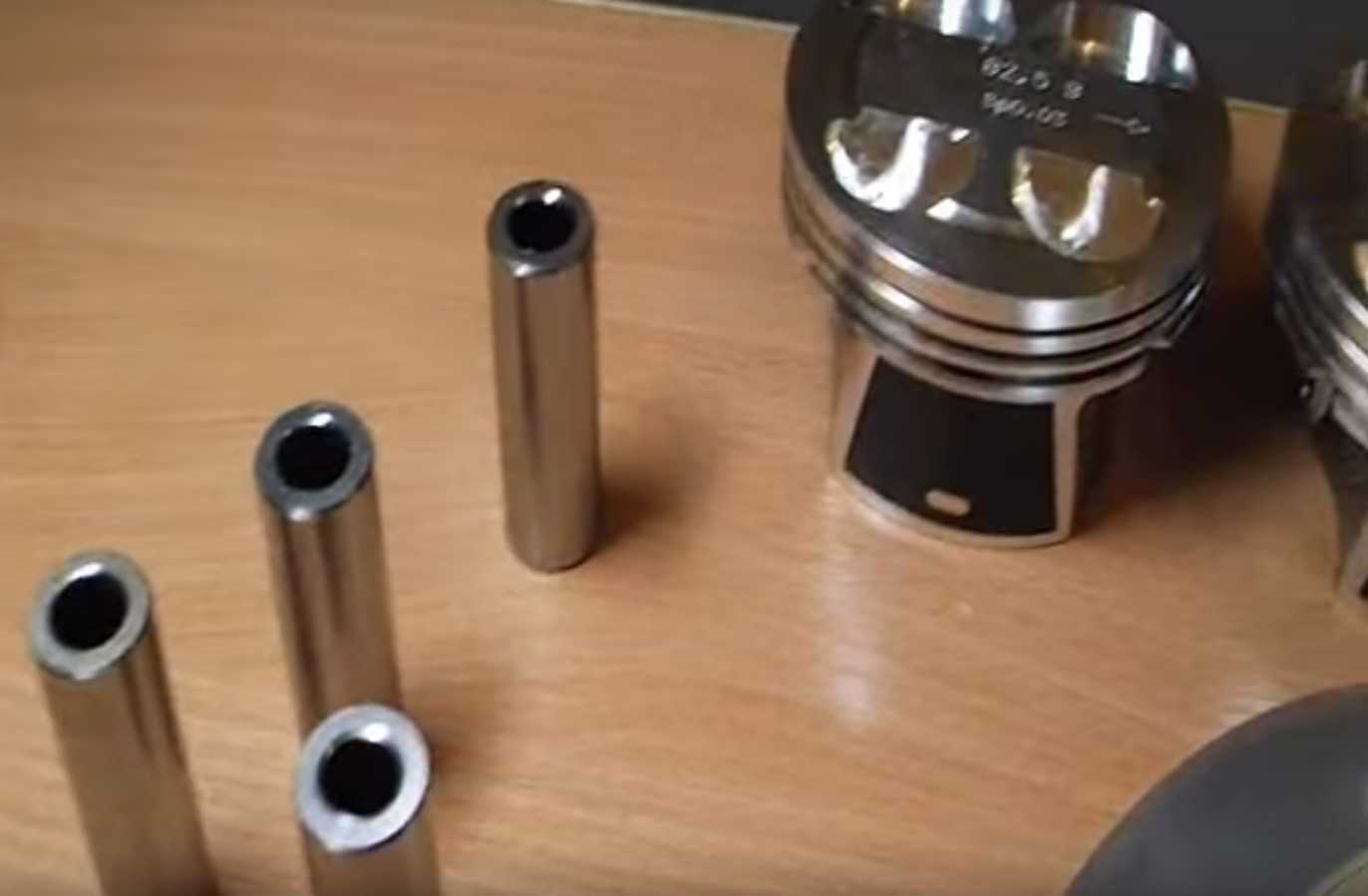

Поршни и пальцы СТК

На поршнях уже стрелочками указано, как именно он должен быть установлен в цилиндр. С обеих сторон поршня нанесено антифрикционное покрытие. Палец установлен плотно, но достать его никаких проблем не составляет.

Цековки под выпускные клапана (стрелка указывает влево)

Ставим перед собой поршень так, чтобы стрелка указывала влево. Сверху видим выпускные клапана, они немного побольше, снизу впускные – их размер чуть больше.

Антифрикционное покрытие приоровского безвтыкового поршня СТК

Первое, что я сделал после того как распаковал поршни и пальцы из комплекта – взвесил их. Зачем? Да все очень просто, я еще никогда в своих руках не держал четырех одинаковых поршней. Сначала мне попались четыре китайских поршня, вес одного был 235 грамм, второго – 240 грамм, третьего вообще 220 грамм, четвертого – уже не помню, но что-то около 240-250. А фирма, к слову всемирно известная, убеждала, что она – лучший производитель поршней для российских и советских машин.

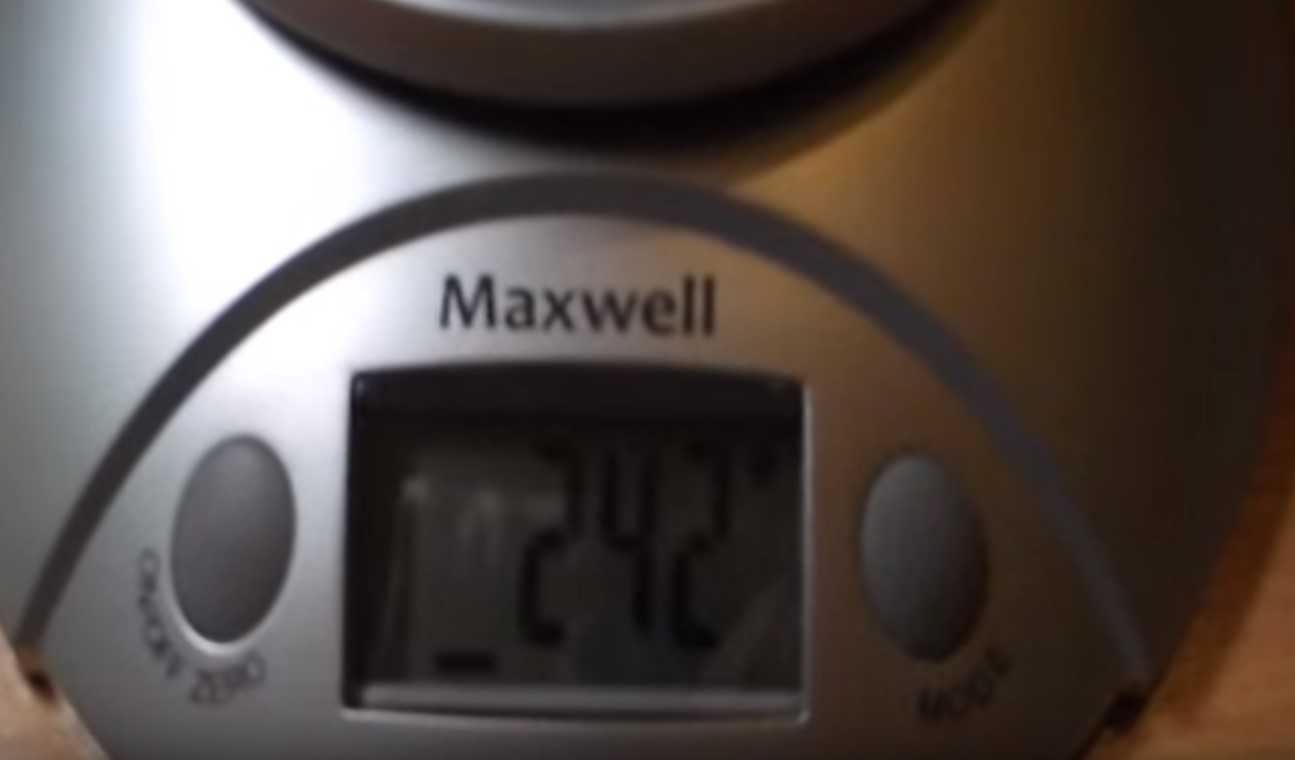

Взвешиваю первый поршень СТК. Вес – 242 грамма. Дрожащей рукой взвешиваю третий… Совпадение? Неплохо – тоже 242 грамма. Уже ни на что не рассчитывая, взвешиваю третий, становится даже не по себе – 242 грамма. Догадываетесь сколько весил четвертый? Да, 242 грамма.

Итак, все четыре приоровских безвтыковых поршня имели одинаковую массу – 242 грамма. Не нужно ничто никуда подгонять, просто вставил в автомобиль – и поехал с ветерком.

Вот такое суждено видеть под всеми 4 поршнями СТК. Не может не радовать

Одинаковый вес, маркировка, позволяющая установить поршень без ошибки, антифрикционное покрытие – такая немецкая точность у российских поршней СТК очень радует!

Что касается колец, то на приоровские поршни СТК 82,5 устанавливаются обычные кольца, т.е. приоровские, толщиной (сверху вниз): 1,2 мм., 1,5 мм. (компрессионные) и третье маслосъемное – 2 мм.

Я продолжаю проверять свою покупку и приступаю к взвешиванию пальцев. Взвешиваю первый палец – 72 грамма, второй – 72 грамма и так далее. Иными словами, система «поршень-палец» имеет одинаковую массу 72 грамма для всех четырех изделий. Комплект – идеален, все переделки и подгонки по весу сведены к нулю.

Несколько слов о том, как следует устанавливать поршни СТК. Дело в том, что производитель уже позаботился об этом и «изобретать заново велосипед», смотреть видео на youtube, ловить момент и останавливать кадр, чтобы понять какой стороной что вставляется – нет необходимости

Обратите внимание на специальную стрелку

Маркировочная стрелка на поршне

Данная стрелка указывает в сторону ремня газораспределительного механизма (ГРМ). Да, можно было бы и без стрелки, ориентироваться можно также и по лункам, но количество ошибок при установке и их последствия – слишком значительны, именно поэтому следует пользоваться маркировкой.

Есть еще один момент, который позволяет сделать все правильно и не перепутать. Если выставить поршни друг возле друга так, чтобы стрелки были направлены в одну, правильную сторону, то мы видим, что юбки поршней – одинаковые и небольшие.

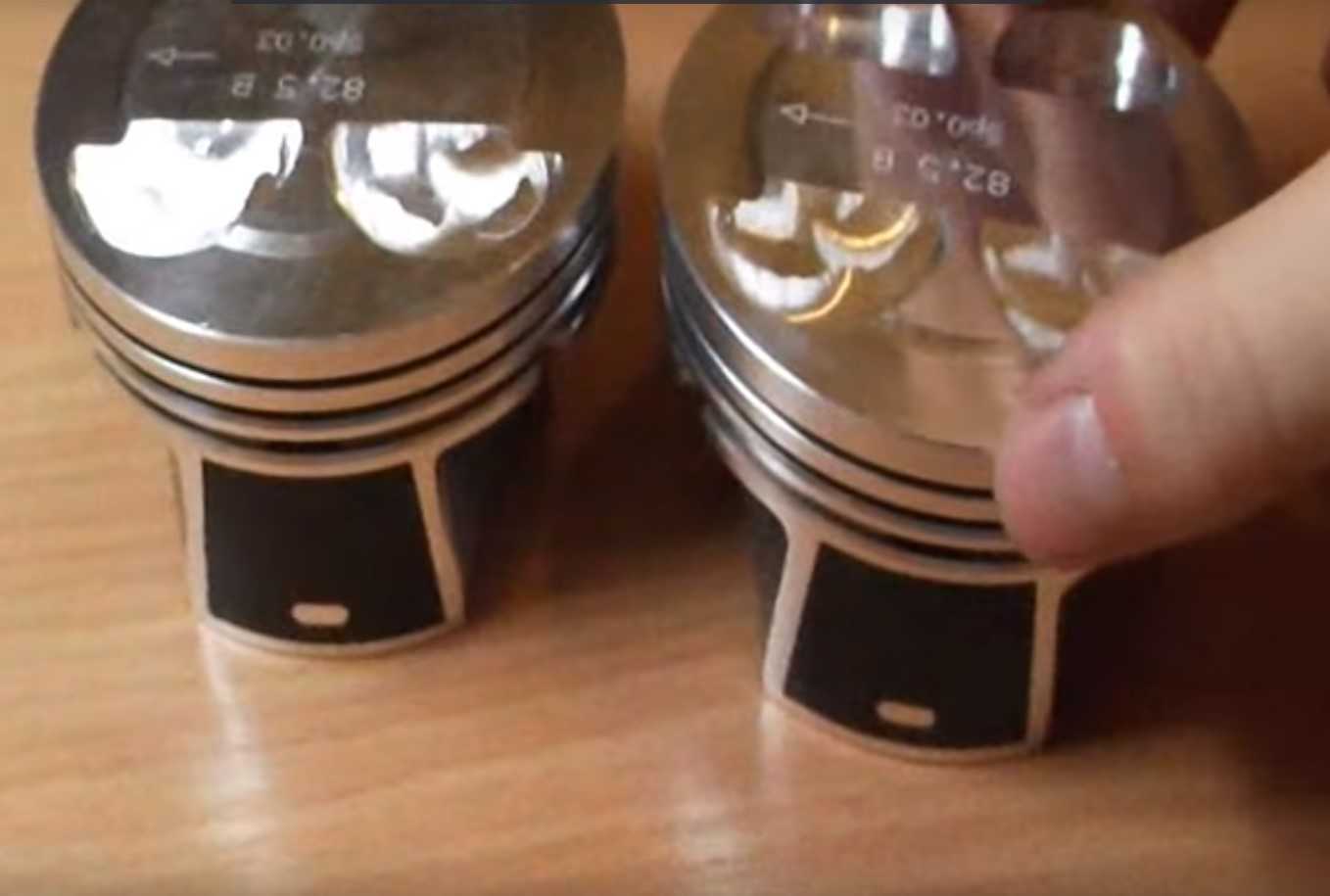

Юбки поршней небольшие, когда стрелки смотрят в одну сторону

Если один поршень мы повернем стороной выпуска, т.е. в неправильном направлении, то одна юбка будет значительно больше другой, из чего становится понятным, что мы делаем что-то не так.

Одна юбка больше другой, когда стрелки смотрят в разные стороны

Вот как раз чтобы не заморачиваться со всеми этими нюансами, завод СТК и придумал маркировку.

Приора двигатель 21126 безвтыковые поршни какие лучше

Как известно, текущий флагман отечественного автомобилестроения в лице «дважды автомобильного» АвтоВАЗа — Приора, оснащена двигателем ВАЗ 21126, объема 1.6 литра. Для тех, кто не знает, двигатель отличается от прежнего «безвтыкового» ВАЗ 21124 облегченной шатунно-поршневой группой, что снизило расход топлива и шумность ДВС. Мощность двигателя 21126 — официально 98 л.с., неофициально, по нашим замерам — в районе 100-110 л.с. Прежний двигатель, 21124 с объемом 1.6 литра, имел шатуны 2110, длиной 121 мм, и тяжёлый поршень. За счёт циковок — мотор был безвтыковый.

Приора пошла по пути мирового автопрома — высокая степень сжатия и экологические нормы никак не хотят уживаться с «безвтыковостью» и мотор стал втыковым. На поршнях 21126 — чисто символические циковки и при обрыве ремня клапана загибает. Завод обещал ресурс привода ГРМ в 200 ткм, на практике ремень Gates PowerGrip у некоторых обрывался и на 40 и на 60 тыс.км. Известны случаи разрушения роликов, что так же приводило к загибу клапанов и последующему дорогостоящему ремонту.

Не будем спорить — должен быть мотор втыковым, или нет. Автор сам ездит на втыковом моторе и считает, что при должном техническом обслуживании и уходе, ничего страшного в таком двигателе нет. Нужно следить за состоянием роликов и ремня — вовремя обновлять ремень, и обрыв ремня не страшен. Для Приоры невозможно перетянуть ремень (частая причина обрывов ремня ГРМ на 8-ми клапанниках — именно перетянутый ремень), по причине того, что завод установил ролик-полуавтомат — при натяжке ремня нужно лишь совместить две прорези на ролике.

Итак, на рынке РФ большое количество Приор, часть владельцев которых не хочет мириться с теоретической возможностью загиба клапанов и они хотели бы сделать двигатель безвтыковым. Не будем с ними спорить, а лучше рассмотрим возможные варианты такой переделки, по состоянию на конец 2012 года:

1) Замена ШПГ на 21124 — ставим шатуны 2110 и поршни 21124. Популярный вариант, однако владелец потеряет все преимущества облегченной ШПГ. 2) Замена поршней Приоры на поршни от СТИ — кованные поршни имеют глубокие циковки и довольно высокую цену. Поршни ставятся с родными шатунами 21126. 3) Вариант замены поршней на украинские — АВТРАМАТ. Поршни полностью аналогичны Приоровским, но имеют утолщенное дно и глубокие циковки. Так же на них присутствует вытеснитель, для компенсации уменьшения степени сжатия, из-за глубоких циковок. При этом цена поршней — всего 2000 руб за комплект.

Итак, в этом отчёте автор покажет пример бюджетной переделки двигателя Приоры на безвтыковые поршни. Автомобиль клиента имеет небольшой пробег — всего около 50 тыс.км.

Загоняем машину на подъемник, сливаем масло, антифриз, снимаем головку. Снимаем поддон, откручиваем маслоприёмник (можно и не откручивать, просто так удобнее работать), откручиваем шатуны и демонтируем ШПГ. На автомобиле из 4-х стоят 3 поршня группы B, один — группы С. Цилиндры не имеют износа, сетка хонинговки — как новая, но есть слабые вертикальные задиры.

Коротко о поршнях: как подобрать поршень к цилиндру

Начнем с того, что зазор между поршнем и цилиндром определяется четко прописанными нормами. Для деталей в новом двигателе такой зазор составляет от 0.05 до 0.07 мм. Для моторов, которые находятся в эксплуатации, зазор между поршнем и цилиндром не должен быть больше отметки в 0.15 мм.

Восстановление ЦПГ двигателя потребует расточки блока цилиндров в ремонтный размер, после чего производится подбор поршня из группы так называемых ремонтных поршней. Главным требованием к процессу расточки цилиндров является итоговый результат, максимально приближенный к четко указанному ремонтному размеру.

Также необходимо учитывать, что размер после расточки блока дополнительно уменьшится в среднем на 0.03 мм после процесса нанесения хона (хонингование поверхности цилиндра). По этой причине при хонинговке цилиндров нужно придерживаться такого диаметра, чтобы после установки поршня зазор был максимально приближен к 0.045 мм, что является показателем зазора применительно к новым деталям.

Чтобы точно подобрать новый поршень по размерам необходимо сначала провести дефектовку цилиндров и поршней. Для замера диаметров поршня и цилиндра потребуются измерительные приборы:

• микрометр;
• нутромер;

Микрометром измеряется диаметр поршня, при помощи нутромера производятся измерения диаметра цилиндра. Измерять диаметр цилиндра необходимо в четырёх поясах, а также промерять две перпендикулярные плоскости. Четко установленный зазор между поршнем и цилиндром позволяет без затруднений осуществить подбор необходимого размера поршня поле расточки цилиндров, а также обеспечивает легкость установки поршня при сборке.

Далее подбор осуществляется на основании специальной таблицы, в которой указаны номинальные размеры цилиндров и поршней. Диаметр ремонтных поршней получил специальное деление по классам в зависимости от наружного диаметра детали. Всего таких классов 5, каждый класс обозначен литерами от A до E в алфавитном порядке (А, B, C, D, E) через 0.01 мм размера. Также деление по классам предусматривает изменение диаметра отверстия под поршневой палец через каждые 0.004 мм.

Данная информация о классификации ремонтных поршней наносится в виде маркировки на днище поршня. Цифровое обозначение указывает на категорию отверстия под палец, а буквенное обозначение указывает на принадлежность поршня к тому или иному классу (класс ремонтного поршня)

Также в процессе подбора номинальных размеров или ремонтного размера поршневой дополнительно необходимо обращать внимание на массу поршня. Поршни могут иметь как стандартную массу, так и увеличенный или сниженный на несколько грамм вес

Параллельно с подбором новых поршней необходимо подбирать ремонтные поршневые кольца, которые также имеют ремонтные размеры.
