Настраиваем зиловский карбюратор своими рукам

Колебания давления в маслопроводе

Для начала надо пояснить, что масло располагается в специальной емкости — картере, который выполнен в виде своеобразного поддона и находится снизу мотора. Оттуда с помощью насосов жидкость подается прямо в поршни, где происходит самая важная работа, когда кольца трутся от стенки цилиндров. Здесь даже далекий от автомобильной отрасли человек может сделать логичный вывод, что слабое давление масла возникает тогда, когда его просто нет в картере, либо подкачивающий насос не выполняет свою функцию. Профессионал скажет другое: поломалась шестеренка насоса или пружина редукционного клапана. В отдельных случаях речь идет о заедании плунжера, когда он застывает в открытом положении. И самая банальная поломка заключается в том, что шланг для подачи масла в основную магистраль просто оборвался. Указанные признаки характерны при полном отсутствии давления.

Неисправности системы смазки двигателя, связанные с пониженным давлением, возникают от других причин. Это случается при неполном картере. При изменении состава масла, в частности, его разжижении от высоких температур или реакции с охлаждающей жидкостью. Непосредственно на понижение давления влияют механически части мотора: износ насоса, шестерен, неправильно отрегулированный клапан, износ главных шатунных подшипников, грязь в маслосборнике или в трубопроводе, плохая герметичность отдельных трубок. Масло разжижается и от попадания топлива. Понять это очень просто. Надо запустить двигатель на 3-4 минуты, а потом изучить места стыков маслопроводов и форсунок, если выделяются капли топлива, то, скорей всего, оно смешалось с рабочей средой.

Основные неисправности системы смазки могут появляться и от повышенного давления рабочей среды. Причины довольно тривиальные. Автовладелец выбирает масло неподходящей марки, у которого повышенная вязкость. Либо рабочая смазывающая среда загустела, потому что машина долгое время стояла под открытым небом, а не в гараже. Но это очень просто устранить, достаточно прогреть двигатель. Более сложные причины, которые вызывают повышенное давление: неправильная регулировка редукционного клапана и его заедание во время работы, засоры маслопроводов.

Виды неисправностей карбюраторов

Правда, далеко не всегда вот такая регулировка помогает снять все проблемы с карбюратором. Иногда устройству необходим ремонт или более сложное обслуживание. Всего можно выделить 4 проблемы с зиловскими карбюраторами. В принципе все они легко устранимы и профессиональный шофер сможет исправить все, не обращаясь в автосервис.

В первую очередь речь идет о таких проблемах, как:

• Конденсат в карбюраторе. Проблем весьма распространенная, особенно в последнее время, когда качество топлива оставляет желать лучшего. Скорее всего, в бензобак попало, что-то очень отдаленно, напоминающее, бензин, вероятно, разбавленный водой или ослиной мочой как было в известном фильме. Естественно, появление конденсата в карбюраторе ЗИЛ 130 и 131 связанно и с тем, что автомобили эти эксплуатируются круглогодично и частенько даже в лютые морозы. Некачественный бензин во время простоя авто замерзает и в итоге в карбюраторе образуется конденсат. Единственное решение проблемы – замена топлива на более качественное.
• Хлопки или выстрелы в карбюраторе. Неисправность, которая может иметь под собой несколько причин. Наиболее вероятны две из них — в первую очередь некачественное топливо. В этом случае в карбюратор поступает недостаточно обогащенная воздушная смесь. Воспламеняется она частями и шофер слышит хлопки или выстрелы в карбюратор. Второй вариант проблема с жиклерами, которые могли засориться. Их можно прочистить потоком воздуха или промыть специальной жидкостью. Если все действия выполнить, верно, выстрелы и хлопки прекратятся.
• Не поступает бензин. Наиболее вероятная причина, механический засор в карбюраторе. Чтобы исправить проблему его придется разобрать и тщательно прочистить. Попутно стоит проверить все шланги, ведущие к устройству на наличие дефектов – проблем может быть и в них.
• Переливает карбюратор. Очень распространенная неисправность. Проблема состоит в том, что в карбюратор поступает слишком много топлива. Первым делом попробуйте отрегулировать винт качества воздушной смеси. Если не помогает, стоит приобрести новые свечи зажигания, не исключено, что проблема заключается именно в них.

Вот, пожалуй, все неисправности, которые можно устранить без особых проблем своими руками. Все остальное, скорее всего, потребует вмешательства квалифицированных автомехаников, которым по плечу тонкая регулировка карбюратора установленного на ЗИЛ 130 и 131. Самостоятельно, кстати, за это дело браться не стоит – процесс весьма длительный и трудоемкий и при отсутствии практических знаний можно и вовсе загубить топливную систему ЗИЛ 131 и 130, в этом случае никакая регулировка уже не поможет.

Уход за карбюратором

Все вышеозначенные проблемы с карбюраторами ЗИЛ 130 и 131, вас никогда не коснуться, если соблюдать ряд несложных правил и ухаживать за карбюратором так, как требует его конструкция:

1. Важнейшее правило – при каждом техническом обслуживании автомобиля проверяйте, чтобы все заглушки соединения и пробки карбюратора были герметичными. Утечка топливной смеси из устройства, может, очень пагубно сказаться на его дальнейшей работе.
2. Также при каждом ТО обязательно удаляйте отстой из поплавковой камеры и как минимум пару раз за год очищайте и промывайте каналы и жиклеры карбюратора. (Лучше всего промывать устройство высокооктановым бензином, а если загрязнения слишком сильные можно использовать для этой цели ацетон).
3. Промытые детали обязательно просушивайте, после вторично очищайте при помощи мягкой тряпки.

UAZ 3909 Охотник Logbook Синхронный карбюратор К-88А от Зила

Array ( => 14.07.2020 08:17:00 [

DATE_ACTIVE_FROM] => 14.07.2020 08:17:00 => 509187819 [

ID] => 509187819 => Двигатели ЗИЛ: модели [

NAME] => Двигатели ЗИЛ: модели => 33 [

IBLOCK_ID] => 33 => [

IBLOCK_SECTION_ID] => => За время своего существования Завод имени Лихачёва выпустил много автомобилей разного класса, которые до сих пор активно используются гражданами страны. В большинстве случаев автомобилестроительное предприятие предпочитало использовать собственные двигатели. Рассмотрим двигатели ЗИЛ на моделях автомобилей разных годов.

Тормозная система

ЗИЛ-4331 может похвастаться своими тормозами. В отличие от других грузовиков, которые ездят с устаревшими барабанными тормозами, 4331 обладает новой системой торможения. Дисковые тормоза украсили колеса автомобиля. Они не только дают динамический эффект остановки, но к тому же добавляют надежности. Сами колеса, где устанавливаются тормоза, тоже не просты. Их протекторы копируют рисунок шины вездехода, это увеличивает сцепление с грунтом. Благодаря большим колесам и мягкой подвеске ЗИЛ может проходить даже на участках с очень сложным покрытием.

ЗИЛ-4331 – это легендарный грузовик, получивший славу и уважение за свои характеристики и дела, а не за бренд и внешнюю красоту. ЗИЛ навсегда останется в истории грузового автопрома.

Устройство

Карбюратор К-133 состоит из трех основных деталей — это крышка поплавковой камеры, средняя часть, а также нижний патрубок и смесительная камера.

В крышке есть встроенная воздушная заслонка. Также там находится топливный фильтр и игольчатый клапан поплавкового механизма. Дополнительно в крышке агрегата установлен клапан стояночной разбалансировки, распылитель системы ускорительного насоса. Она оснащена воздушным жиклером системы холостого хода.

Данная модель карбюратора имеет воздушную заслонку, которая посредством шарниров соединена с дросселем. Деталь приводится в действие через тяги. Кнопка, с помощью которой можно управлять положением заслонки, находится в автомобиле на полу, в туннеле. Если заслонка полностью в закрытом положении, то посредством тяг открывается дроссель. При этом зазор составляет 1,6-1,8 мм. Именно этот зазор позволяет получить самое оптимальное соотношение топлива и воздуха при запуске холодного мотора.

Средняя часть данного агрегата представляет собой поплавковую камеру, а также воздушные каналы, в которые запрессованы диффузоры. Она включает в себя поплавки, систему ускорительного насоса, клапаны экономайзера мощностных режимов и ускорительного насоса, главные жиклеры главной дозирующей системы, жиклер холостого хода.

Внутри смесительной камеры карбюратора К-133 ЗАЗ установлена дроссельная заслонка. Дроссель управляется через педаль в салоне. Заслонка с педалью соединена посредством механических тяг. Кроме заслонки дросселя, смесительная камера включает в себя ЭПХХ. Данный узел представляет собой закрытый корпус из металла, внутри которого находится резиновая диафрагма. Крышка имеет специальный винт, которым можно регулировать количество топливной смеси, которая будет подаваться в двигатель в процессе работы карбюратора К-133. Ход клапана экономайзера также ограничивается данным винтом. Это основной элемент, который позволяет регулировать разрежение, образующееся во впускном тракте.

В устройстве данного карбюратора также есть микровыключатель, закрепленный на специальном кронштейне. То, насколько эффективно будет работать система ЭПХХ, очень зависит от правильности его установки.

Электрический клапан находится на горизонтальной части полки, правее от катушки зажигания. Он необходим для того, чтобы включать или выключать возможность подачи разрежения к диафрагме данного клапана. ЭПХХ управляется посредством блока управления. Его можно найти с правой стороны на стенке подкапотного пространства. Основная функция блока – это управление электромагнитным клапаном в зависимости от того, на каких оборотах работает двигатель в данный момент.

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива.

Стоит учесть, что такое топливо не может воспламениться без участия воздуха. Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях.

Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.  Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения.

Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Модернизация

Главным направлением дальнейшей работы инженеров стала максимальная автоматизация всех процессов смесеобразования. Над совершенствованием конструкции карбюратора трудились лучшие умы многих компаний по производству автомобилей и сопутствующего оборудования. По этой причине  можно встретить великое множество простых и сложных  моделей карбюраторов от многочисленных  мировых производителей.

Дальнейшее развитие

Карбюраторы стали активно вытесняться инжекторными системами только в конце XX века. До этого времени конструкцию карбюратора   усиленно совершенствовали. Последними витками эволюции карбюраторного впрыска стали  карбюраторы под контролем электроники. В таких карбюраторах имелось несколько электромагнитных клапанов, работу которых контролировало специальное  устройство управления. Для примера можно упомянуть марку карбюратора Hitachi. В конструкции насчитывалось  без малого 5 клапанов, а заслонки управлялись электронным способом.

Последнее поколение конструктивно сложных карбюраторов отлично демонстрирует уже упомянутая модель карбюратора Hitachi. Этот карбюратор устанавливался на автомобили марки  Nissan в самом конце 80-х и в начале 90-х годов. Сложность этого поколения карбюраторов заключается в большом количестве вспомогательных устройств, особенно если сравнивать продукт Hitachi с примитивным «Солекс», который ставился на ВАЗ.

Вспомогательные устройства отвечали за стабилизацию работы карбюратора в различных режимах. К таким режимам и особенностям эксплуатации можно отнести резкий сброс газа, режим холостого хода в процессе простоя на автомобиле с автоматической КПП, выравнивание и стабилизацию оборотов силового агрегата после включении  климатической установки, а также многие другие.

Доведенный до совершенства карбюратор последних поколений базово состоял из многочисленных устройств. Мы назовем только некоторые из них для ознакомления:

1. Система регулирования температуры  наружного воздуха;.
2. Обогреватель впускного коллектора;
3. Клапан прекращения подачи топлива;
4. Клапан устройства обогащения смеси;
5. Биметаллическая пружина воздушной заслонки в устройстве механизма открытия дросселя;
6. Система быстрого холостого хода и т.д;

Такие устройства относятся к последним «электронным» карбюраторам. Дополнительные элементы в этих моделях были выполнены в виде отдельных аналоговых устройств. Устройства  управлялись простейшей электроникой или работали по принципу саморегулирования (биметаллическая пружина).

Примечательно то, что простые механические карбюраторы являются очень универсальными устройствами и могут быть установлены при помощи переходника на разные модели автомобилей. Отличным примером является все тот же прекрасно известный отечественным автомобилистам карбюратор «Солекс».

Установка нового карбюратора

Перед тем как настроить новый карбюратор к 65, необходимо провести следующие действия:

1. В случае установки нового К65, с него снимается верхняя крышка, корпус ставится на двигатель, а трос подсоединяется к дросселю.
2. Ручкой газа поднимается и опускается заслонка несколько раз. Этим совершается проверка ее работы.
3. Затем дроссель поднимается до образования зазора между его нижней кромкой и диффузором. Эта величина составляет 3 мм.
4. Если карбюратор к65 с корректором, то он снимается, трос присоединяется к поршню, а затем узел ставится обратно.
5. Необходимо проверить свободный ход оболочек тросов.
6. Затем ведется завинчивание винта с отпуском его на 0,5-1,5 оборота. Топливный шланг подключается к штуцеру и проверяется наличие течи.
7. При помощи стартера необходимо провернуть коленчатый вал на 3 оборота. Двигатель включается и в течение некоторого времени прогревается. После этого корректор или пусковой узел убираются.

Регулировка карбюратора ЗИЛ-130

Систему холостого хода карбюратора ЗИЛ-130 регулируют при полностью прогретом дви­гателе и совершенно исправной системе зажигания упорным винтом 2 (рис. 26), ограничивающим закрытие дроссельных заслонок, и двумя винтами 1, изменяющими состав смеси

Особое внимание должно быть обращено на исправность свечей и правильность зазора между их элект­родами. Следует учитывать, что карбюратор двухкамерный, и состав смеси в одной камере регулируют соответствующим винтом независимо от состава смеси в другой камере

При завертывании винтов смесь обед­няется, а при отвертывании — обогащается.

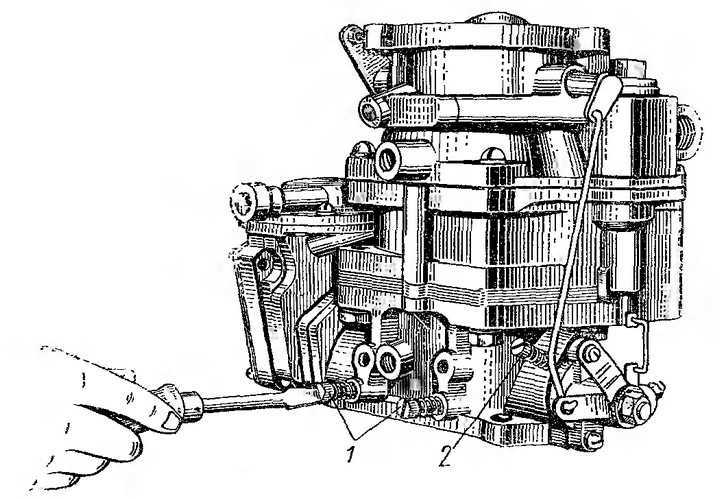

Рис. 26. Регулировка системы холостого хода карбюратора ЗИЛ-130:1 — винты регулировки; 2 — упорный винт.

Начиная регулирование карбюратора ЗИЛ-130 надо завернуть винты до отказа, но не слишком туго, а затем отвернуть каждый на три оборота. После этого следует пустить двигатель и установить упорным винтом такое наимень­шее открытие дроссельной заслонки, при котором двигатель работает вполне устойчиво. Затем нужно обеднить смесь с помощью одного из винтов 41 (см. рис. 25), завертывая этот винт при каждой пробе на V4 оборота до тех пор, пока двигатель не начнет работать с явными перебоями. Затем следует обогатить смесь, вывернув винт 41 на 1/2 оборота. После окончания регулирования состава смеси в одной камере надо произвести регулирование во второй камере. Отрегулировав состав смеси, следует попытаться уменьшить час­тоту вращения холостого хода, отвертывая постепенно упорный винт дроссельной заслонки, после чего надо снова попытаться обеднить смесь с помощью винтов, как указано выше. Обычно после двух-трех попыток удается найти правильное положение для всех трех регулиро­вочных винтов. Не следует устанавливать очень малую частоту вращения коленча­того вала двигателя на холостом ходу. Для проверки регулировки хо­лостого хода надо нажать на педаль привода дроссельной заслонки и сразу резко отпустить ее. Если двигатель перестанет работать, то час­тоту вращения коленчатого вала двигателя на холостом ходу необхо­димо увеличить.

Источник

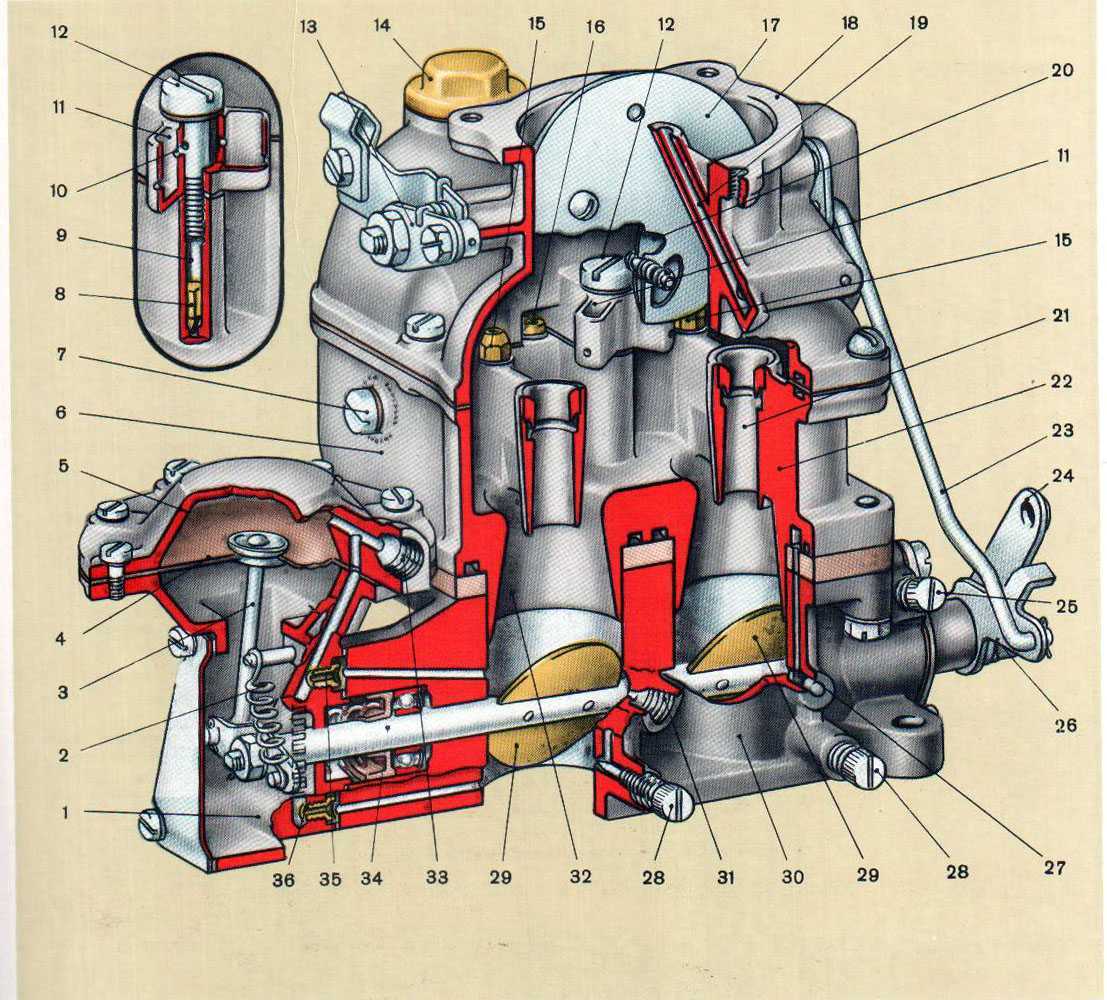

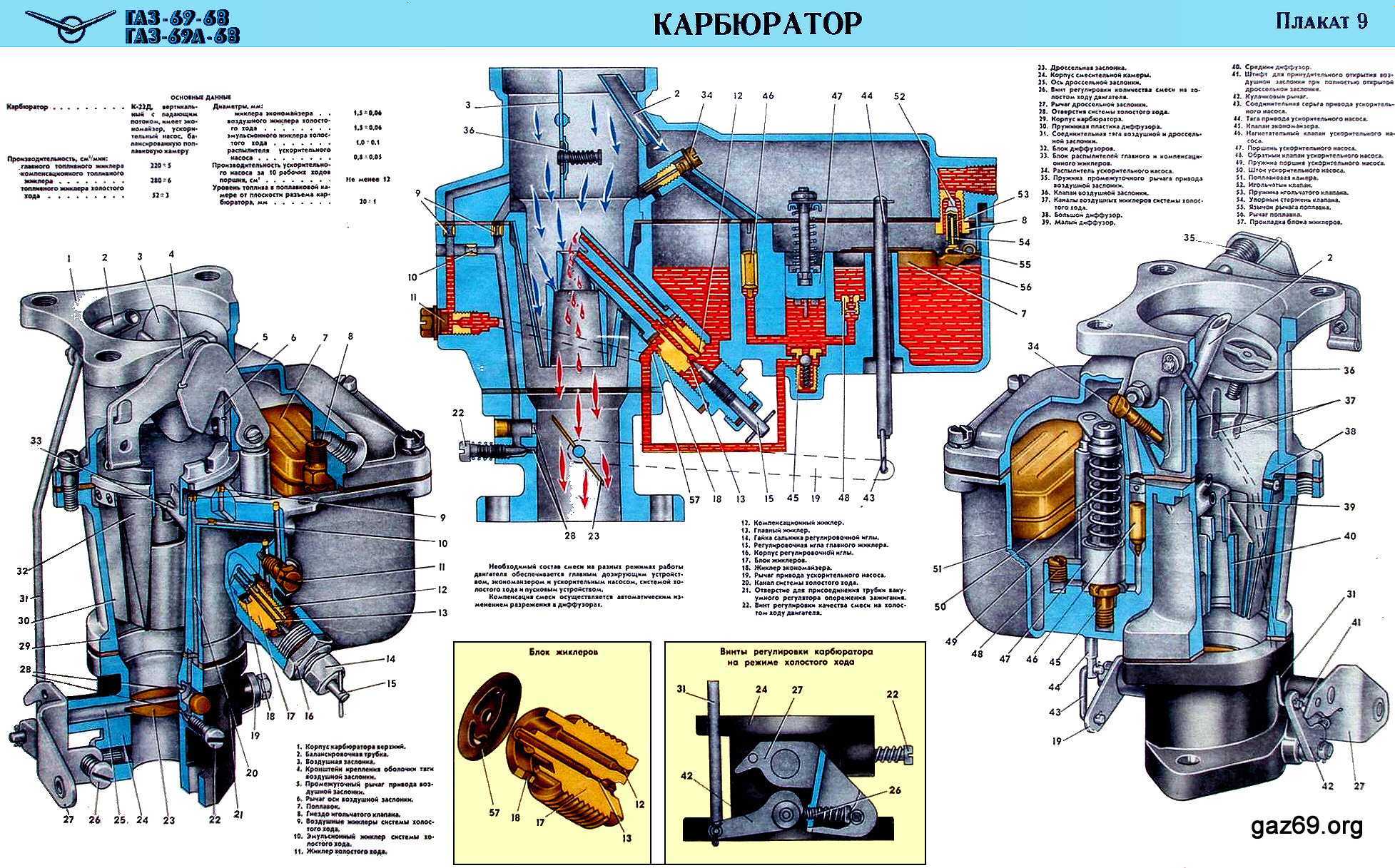

Устройство карбюратора

Большинство современных карбюраторов имеют однородную конструкцию с небольшими различиями. Их принцип работы полностью идентичен друг другу. Наибольшее распространение получили карбюраторы Солекс (Solex). Эти модели представлены широким семейством и отличаются простой конструкцией дозирующих элементов.

Схема ускорительного насоса карбюратора: 1 — распылители; 2 — шариковый клапан подачи топлива; 3-диафрагма насоса; 4 — толкатель; 5 — рычаг привода; 6 — кулачок привода насоса; 7 — дроссельная заслонка первой камеры; 8 — обратный шариковый клапан; 9 — дроссельная заслонка второй камеры.

Solex начал производиться в СССР (Димитровград) с середины 80-х годов для модели ВАЗ 2108 «Спутник». Впоследствии новым карбюратором оснащалась почти вся линейка автомобилей ВАЗ, от классики до переднеприводных 2109-099 «Самара» и Нивы. Конструкция Солекса включает в себя несколько систем, которые отвечают за различные режимы работы двигателя. Кратко пробежимся по группам.

Поплавковая камера

Поплавковая камера карбюратора с ускорительным насосом

Её принцип действия можно сравнить со сливным бачком унитаза. Основная цель – поддержание необходимого уровня топлива в камере. К основным механизмам относятся сдвоенный поплавок и запирающая игла.

Система холостого хода (ХХ/ЭПХХ)

Данная группа взаимосвязана с электромагнитным клапаном. При необходимости, ЭК закрывает жиклёр холостого хода.

Схема системы холостого хода и переходных систем карбюратора: 1 — электромагнитный запорный клапан; 2 — топливный жиклер холостого хода; 3 — воздушный жиклер холостого хода; 4 — топливный жиклер переходной системы второй камеры; 5 — воздушный жиклер переходной системы второй камеры; 6 — выходное отверстие переходной системы второй камеры; 7 — главные топливные жиклеры; 8 — щель переходной системы первой камеры; 9 — регулировочный винт качества (состава) смеси.

Это может произойти в двух случаях:

• выключение зажигания;
• повышенные обороты (более 1900) при отпущенной педали газа (торможение двигателем, спуск с уклона).

ГДС: главная дозирующая система

Рассматриваемый узел является наиболее сложным в карбюраторе. Главная задача ГДС – создать рабочую топливную смесь для стандартной работы двигателя.

Ключевыми компонентами системы являются:

1. топливные жиклёры первичной и вторичной камер карбюратора;
2. воздушные диффузоры и эмульсионные трубки;
3. трубки «вентури», обеспечивающие приготовление рабочей смеси из топлива и воздуха.

Данная система предполагает работу ДВС с плавным воздействием на акселератор. Резкое нажатие на педаль газа не позволит ГДС обеспечить процесс обогащения и двигатель начнёт работать с провалами или заглохнет. Чтобы этого не случилось, предусмотрена следующая система.

Ускорительный насос

Чтобы исключить провалы в работе двигателя, необходимо мгновенно обогатить рабочую смесь. Такая задача лежит на ускорительном насосе карбюратора. Он работает от привода дроссельной заслонки. На окончании канала есть распылитель, который подаёт дополнительное струи топлива в одну или две камеры сгорания.

Ускорительный насос

Экономайзер

Данная система предназначена для увеличения объёма топлива и работает совместно с ГДС. Задача экономайзера — обогатить горючую смесь при полной нагрузке двигателя или для плавного разгона.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры; 2 — главный топливный жиклер второй камеры: 3 — топливный жиклер эконостата с трубкой; 4 — главный топливный жиклер первой камеры; 5 — дроссельная заслонка первой камеры: 6 — канал подвода разрежения; 7 — диафрагма экономайзера; 8 — шариковый клапан; 9 — топливный жиклер экономайзера: 10 — топливный канал; 11 — воздушная заслонка; 12 — главные воздушные жиклеры; 13- впрыскивающая труба эконостата.

Эконостат

Принцип работы этого узла, имеет аналогичную экономайзеру функцию. При полной нагрузке на мотор, у впрыскивающего сопла создаётся разряжение и вытягивается дополнительное топливо.

Пусковое устройство (подсос)

Используется для запуска холодного двигателя. Основная задача – обогатить смесь. Управляется вручную из салона. Таким образом водитель может регулировать рабочую смесь воздушной заслонкой.

Уход за карбюратором и его регулировка

Надо удалять отстой из карбюратора и прочищать его.

Промывать карбюратор ЗИЛ-130необходимо в чистом бензине или ацетоне с последующей продувкой сжатым воздухом. В карбюраторе имеются резиновые и прорезиненные детали (диафрагма системы ограничителя, паронитовые прокладки и др.), кроме того, могут быть установлены клапан подачи топлива и клапан экономайзера с эластичным запорным элементом (из специальной резины), поэтому промывку ацетоном или растворителями на его основе нужно проводить только после вывертывания этих узлов из корпусных деталей карбюратора. Стук клапана и обжатие седла клапаном не допускаются.

При разборке карбюратора, снимая верхний корпус, необходимо отвернуть полый винт 14. При этом нужно учитывать, что нагнетательный игольчатый клапан 40 не закреплен и может выпасть из корпуса.

Категорически запрещается применять проволоку или какие-либо металлические предметы для прочистки жиклеров, форсунок, каналов и отверстий. Запрещается продувать сжатым воздухом собранный карбюратор через топлпвоподводящее отверстие и балансировочную трубку, так как это приводит к повреждению поплавка.

При длительном хранении карбюраторов должны быть приняты меры для защиты их от коррозии, загрязнения и повреждения.

Источник

Карбюратор К-37

Карбюратор К-37 применяется на мотоциклах М-72. Так как на каждый цилиндр двигателя этого мотоцикла устанавливается по одному карбюратору, то, исходя из особенностей расположения цилиндров двигателя М-72, карбюраторы К-37 бывают правый и левый. Конструктивно оба карбюратора совершенно одинаковы и различаются только стороной расположения поплавковой камеры относительно смесительной. Поплавковая камера отлита заодно со смесительной. Подвод топлива осуществляется сверху.

В крышке поплавковой камеры помещается утолитель. Сообщается поплавковая камера со смесительной через окно. Пространство в низу смесительной камеры образует колодец, в котором расположен главный жиклер, ввинченный в распылитель. Колодец сообщается с жиклером малых оборотов, который установлен несколько выше уровня топлива в колодце. Канал малых оборотов сообщается с атмосферой, причем количество поступающего в канал воздуха регулируется с помощью винта. Выходное отверстие канала малых оборотов расположено за дроссельной заслонкой. Верхняя часть распылителя окружена кольцевым пространством, которое сообщается через отверстие с распылителем и выходит в смесительную камеру, концентрически окружая устье распылителя.

Дроссельная заслонка карбюратора К-37 обычной цилиндрической формы поднимается натяжением троса от вращающейся ручки руля, а опускается нажатием пружины. Пружина опирается одним концом в крышку поплавковой камеры, а другим — в дроссельную заслонку.

В дроссельной заслонке укреплена регулировочная игла, входящая коническим концом в распылитель и при перемещениях дросселя изменяющая проходное сечение распылителя. Положение иглы относительно дроссельной заслонки может изменяться. Для этого в верхней части иглы проделаны четыре отверстия, через одно из которых пропускается шплинт, крепящий иглу к дросселю. Кроме того, для этого шплинта в корпусе дросселя проделаны два отверстия, одно выше другого. Таким образом, диапазон возможной регулировки иглы лежит в пределах восьми перемещений, что дает полное перемещение иглы на 8 мм.

Работает карбюратор К-37 по принципу механического и пневматического торможения топлива.

При закрытой или прикрытой дроссельной заслонке топливо подается через жиклер малых оборотов. В это время воздух проходит по каналу, сообщающемуся непосредственно с атмосферой и со входным отверстием смесительной камеры. По мере открытия дроссельной заслонки разрежение распространяется на распылитель и топливо начинает поступать через главный жиклер. В то же время за счет перепада разрежения между устьем распылителя и началом воздушного канала по последнему начинает поступать воздух, который, смешиваясь через отверстия в устье распылителя с топливом, создает смесь. Жиклер малых оборотов, имеющий сравнительно большое сопротивление, постепенно перестает действовать. При дальнейшем подъеме дроссельной заслонки разрежение у устья распылителя и у входного отверстия воздушного канала уравнивается и количество поступающего из распылителя топлива регулируется только зазором между распылителем и регулировочной иглой. Это сечение увеличивается с подъемом дроссельной заслонки. Когда последняя поднимается выше 3\4 своего полного хода, регулирующее действие иглы прекращается и количество поступающего воздуха определяется только проходным сечением главного жиклера.

Таким образом, существуют три режима работы карбюратора К-37, не считая холостого хода (дроссельная заслонка прикрыта), при котором топливо поступает через жиклер малых оборотов, а воздух — по его каналу:

1. небольшие обороты двигателя (заслонка несколько приподнята) — топливо поступает через главный жиклер и подтормаживается воздухом, проходящим через воздушный канал распылителя (пневматическое торможение топлива);
2. средние обороты двигателя (дроссельная заслонка поднята настолько, что немного не доходит до середины своего хода или выше нее) — топливо поступает через главный жиклер; торможение топлива осуществляется проходным сечением распылителя и конусом регулировочной иглы дроссельной заслонки;
3. большие обороты двигателя (дроссельная заслонка поднята выше 3/4 своего хода и до полного открытия) — топливо поступает через главный жиклер; количество поступающего топлива определяется только проходным сечением жиклера.

Чтобы получить нужные обороты двигателя на холостом ходу при полностью закрытой ручке газа, величину закрытия дроссельной заслонки карбюратора К-37 регулируют с помощью упорного винта, ввинченного в тело смесительной камеры. С помощью этого винта двигатель регулируется на любое число малых оборотов.

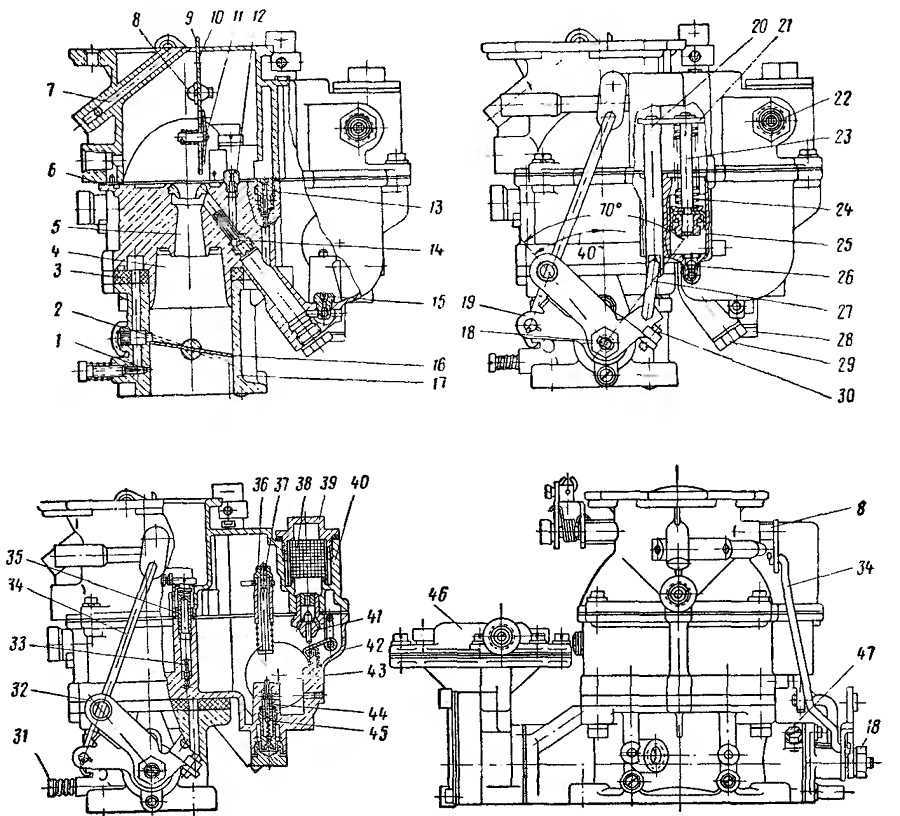

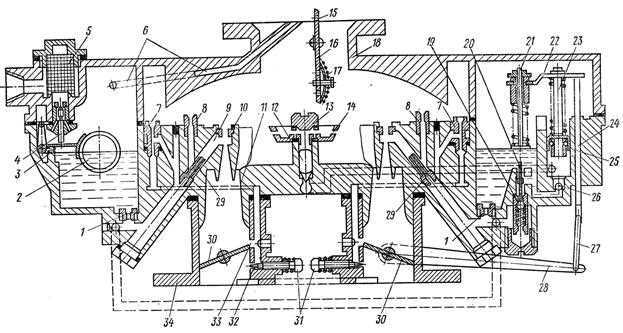

Особенности карбюратора зил 130

Главные характеристики карбюратора ЗИЛ:

• Ширина маленького диффузора 0,85 см, большого -2,9.
• Ширина смесительных камер — 3,6 см.
• Ширина воздушной горловины — 6 см.

Пропускные характеристики отмеривающих составных частей при контроле под водой с напором 10 м, с температурном режимом 20 градусов в куб. см/мин:

• Основного жиклера -315.
• Жиклера максимальной интенсивности — 1150.
• Винта экономайзера -215.
• Воздушного жиклера – 860.

Величина отрезка от поверхности ГСМ в поплавковой камере до максимальной поверхности разъема 1,8-1,9 см.

Масса поплавка 0,19 кг.

Величина отрезка от края дроссельной заслонки до обшивки смесительной камеры, подходящий времени отвинчивания винта экономайзера с механическим приводом 0,9 см.

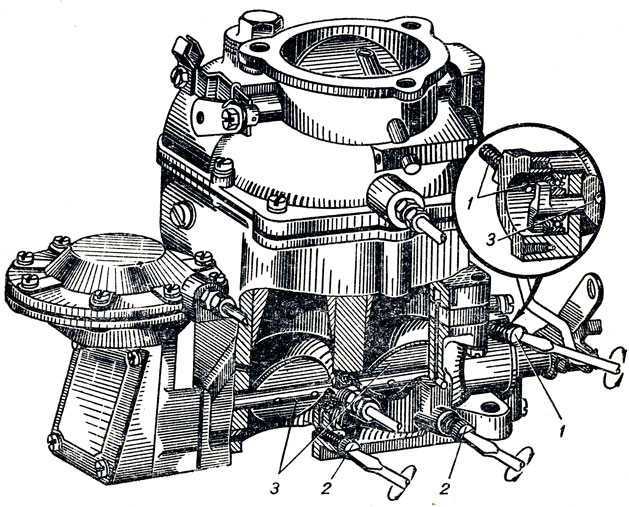

Холостой ход настраивается с применением упорного винта, который не допускает наглухо закрытие дроссельных заслонок и еще 2–мя винтами, которые могут поменять структуру топливного раствора при хорошо прогревшемся моторе и верно работающей группе зажигания. Большое значение имеет правильность работы свечей и наличие просветов нужных размеров между их электродами. Необходимо помнить, что карбюратор представляет собой устройство, включающее в себя две камеры и структура смеси в одной из камер, регулируется вне зависимости от структуры смеси второй камеры при помощи соответствующего винта

Помимо этого, стоит брать во внимание то, что когда винты начинают закручивать состав обедняется, при откручивании — обогащается

Настройка начинается с закручивания имеющихся винтов, их не следует сильно затягивать, а потом поочередно их начать выкручивать на 3 оборота. На следующем этапе осуществляют запуск мотора и настраивают упорным винтом минимальное раскрытие дроссельной заслонки, позволяющее мотору осуществлять свою деятельность размеренными темпами.

Теперь — объединить смесь, используя один из винтов, завинчивая его во время любой пробы на ¼ оборота, до начала работы мотора со сбоями, которые явно себя проявляют и возникающие из-за перебора в объединении смеси в камерах.

Следующий шаг заключается в обогащении смеси, этого можно достичь, откручивая винт на неполный цикл. По мере того, как структура смеси отрегулирована с использованием одного винта, эту же процедуру провести со 2-м винтом.

Произведя регулирование смесей, нельзя не постараться снизить количество вращений холостого хода, откручивая потихоньку упорный винт дроссельной заслонки, и вновь произвести объединение смесей, используя винты.

В большинстве случаев, попробовав несколько раз, можно отыскать оптимальное расположение для всех 3 винтов, используемых для настройки.

Не нужно выставлять слишком низкую интенсивность вращения коленчатого вала мотора на холостом ходу. Чтобы проверить, как отрегулирован холостой ход, нужно надавить на педаль привода дроссельной заслонки и тут же быстро отпустить. Когда после этих манипуляций мотор перестает осуществлять свою деятельность, то количество циклов холостого хода следует повышать. Если карбюратор на ЗИЛ-130 отрегулирован верно, то он даст возможность правильной деятельности мотора на холостом ходу.

Пневмоцентробежный ограничитель самой большой интенсивности вращения коленчатого вала включает в себя две составные части:

• Центробежного датчика, совершающего вращения от распределительного вала мотора.
• Диафрагменной составной части, влияющей на дроссельные заслонки карбюратора.

Ограничитель настраивает непосредственно производитель, занимающийся производством транспортных средств, сна самую большую интенсивность оборотов.
