Классификация датчиков температуры всасываемого воздуха
Разделение на виды происходит по нескольким показателям:
- Принцип работы:
Термовыключатели. Изменения сопротивления происходит скачками:
— на замыкание. Сопротивление остается неизменным до достижения определенной температуры. Затем происходит скачок сопротивления от 1 до 0
— на размыкание. С достижением температуры определенного предела, происходит скачок сопротивления от 0 до 1
Терморезисторы. Изменение сопротивления происходит постепенно:
— с обратной зависимостью сопротивления от температуры (при повышении температуры, сопротивление падает);
— с прямой зависимостью, когда с повышением t, увеличивается сопротивление;
Эти виды ставят для включения аварийной индикации и вентилятора охлаждения.
- Функции активации датчиков:
— вентилятора
— стрелки температуры
— системы впрыска
- По месту установки:
— датчик температуры входящего воздушного потока. В коллекторе;
— датчик охлаждающей жидкости. Помещают в малый циркулярный круг ОЖ;
— датчик внешней температуры. Устанавливаются вне коллектора.
К чему приводит неисправность ДМРВ?
Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.
Какие показания должен выдавать исправный ДМРВ?
Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.
Важно знать
Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.
Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.
Как проверить ДМРВ на исправность
Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.
Проверка ДМРВ в движении
Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:
Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine
В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться
Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.
Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.
Проверка ДМРВ мультиметром
Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:
- Розовый (или розово-черный): провод к главному реле;
- Зеленый: провод к заземлению;
- Серый: провод к питанию;
- Желтый: вход сигнала.
Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.
По результатам измерения можно сделать выводы о состоянии датчика:
- Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
- Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
- Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
- Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
- Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
- Датчик необходимо менять: 1,05 Вольт и выше.
Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.
Визуальный осмотр ДМРВ
Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).
Чаще всего жидкость может оказаться в датчике по следующим причинам:
- Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
- Забитый маслоотбойник системы вентиляции картера;
- Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.
Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.
Нагрузка на мотор, состояние дорожного покрытия, загруженности автомобиля – одни из немногих факторов, которые определяют режимы работы двигателя внутреннего сгорания. Самое первое и строгое правило, определяющее оптимальные условия для работы двигателя, является правильное соответствие количества воздуха к топливу, эталон которого составляется 14.7 кг воздуха на 1 литр бензина.
Главная задача датчика – измерять идеальное количество поступившего воздуха, чтобы КПД двигателя был максимально высоким.
Проверка работоспособности
Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:
- Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
- ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
- Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
- Выводится сообщение о проблеме с двигателем (Cheeck Engine)
Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым) Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.
Поиск ошибки с помощью диагностического адаптера
Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:
- Тестирование в процессе движения.
- Диагностика с применением мультиметра или тестера.
- Внешний осмотр сенсора.
- Установка однотипного, заведомо исправного устройства.
Рассмотрим каждый из перечисленных способов.
Тестирование в процессе движения
Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:
- Необходимо открыть капот, отключить расходомер, закрыть капот.
- Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
- Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.
Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.
Диагностика с применением мультиметра или тестера
Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).
Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114
Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:
- Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
- 1,01-1,02 В — прибор БУ, но состояние его хорошее.
- 1,02-1,03 В – указывает, что устройство все еще работоспособное.
- 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
- 1,04-1,05 – ресурсы прибора практически исчерпались.
- Свыше 1,05 – однозначно нужен новый ДМРВ.
То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.
Внешний осмотр сенсора
Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.
Осмотр датчика на предмет повреждений и наличия жидкости
Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.
Установка однотипного, заведомо исправного устройства
Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.
Чем отличаются датчики 037 и 116?
Чем могут отличаться между собой регуляторы этих моделей и можно ли вместо 037 установить 116? Различия между этими контроллерами есть, и дело заключается не в распиновке ДМРВ. Ведь если бы эти модели были одинаковыми, какой смысл был бы давать им разные названия?
Итак, чем отличаются между собой контроллеры и можно ли вместо 037 установить модель 116:
- Первое отличие, о котором можно догадаться исходя из технических характеристик — это то, что модель 037 при работе может выдавать данные с погрешностью. Разумеется, погрешность в 2.5% не критическая, но она имеет место.
- Устройство 037 предназначено для установки в автомобили ВАЗ 2111, 2112, 2123, 21214, которые оборудованы контроллерами М 1.5.4, Январь 5.1-5.1.3 и т.д.
- Что касается модели 116, то ее использование актуально на Ладах 21114, 21124, 21214. Установка этого устройства допускается на Калины и Приоры. Монтаж девайса допускается на авто, обустроены контроллерами М 7.9.7 и Январь 7.2.
Если столкнулись с проблемой неработоспособности устройства, то при замене нужно ставить такую модель, которая уже была установлена. Но стоит учитывать, что 037 — это не распространенный вариант, как 116, так что найти его сложнее. Последний, в свою очередь, является более распространенным, да и стоимость его ниже.
Замена допускается, но специалисты не рекомендуют этого делать. Все потому, что между собой эти устройства различаются по своей тарировке, поэтому в случае замены придется изменять параметры блока управления. А лезть в «мозги» автомобиля можно только, если понимаете, что нужно сделать, и есть минимальный опыт.
Загрузка …
Как почистить датчик массового расхода воздуха
Чувствительный элемент датчика может со временем покрываться
неорганическими микрочастицами, пленкой, образующейся от масляного угара, что ухудшает
корректные показания воздуха. Программа блока управления до определенного
момента корректирует поступающие с искажениями сигналы датчика, но на
критической границе допустимого диапазона включает аварийную лампочку, сообщая
об ошибке в топливной системе. Кроме этого, появляются симптомы неисправности
ДМРВ в виде провалов, обрастания электродов свечей сажей.
Завод не рекомендует чистить ДМРВ разного рода жидкостями, особенно растворителями и очистителями карбюраторов. Почистить датчик можно распыляя на измерительный элемент спирт. Чистка датчика спиртом не нанесет вред. Прежде чем поворачивать ключ зажигания убедиться в чистоте воздушного тракта датчика и, если присутствуют инородные предметы удалить их пинцетом или любым, подходящим для этой цели инструментом.
Принцип работы
Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.
Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.
Объявления
Поврежденный датчик из-за попадания пыли
Справка о работе и устройстве датчика массового расхода воздуха
Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.
В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.
Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

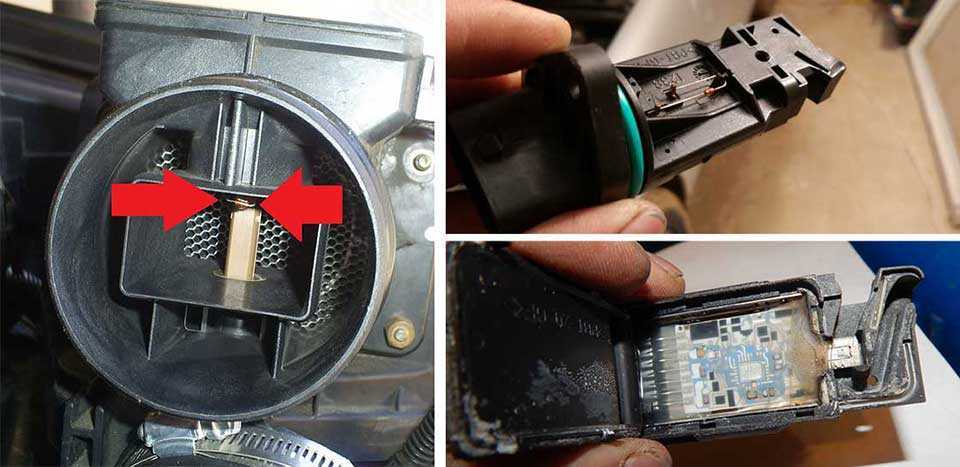

Устройство датчика
Вид расходомера со стороны сетки.
Датчик в разобранном виде.
На этом фото видна платиновая нить.
В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.
Схема датчика массового расхода воздуха.
Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.
Визуальный осмотр
Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).
Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.
Проверка и ремонт в домашних условиях
Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.
Визуальный осмотр

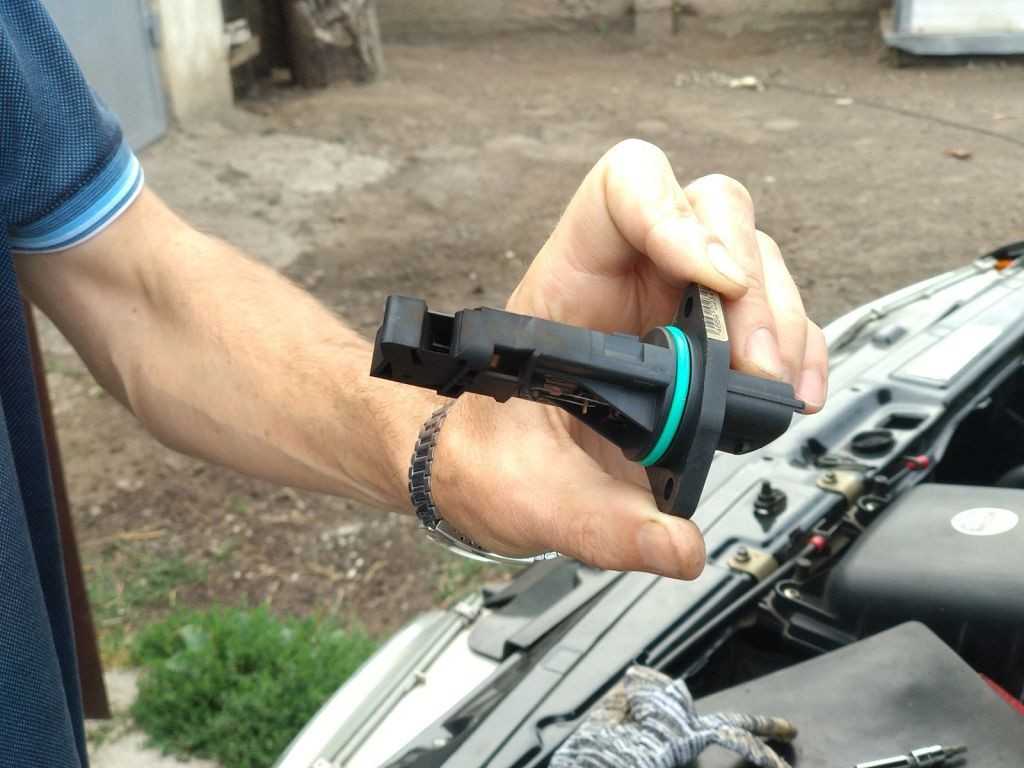

Для того, чтобы осмотреть датчик его необходимо снять. На большинстве современных авто это не сложно сделать.
Для этого:
- Снимите провод с минусовой клеммы АКБ.
- Отсоедините разъем.
- Выкрутите болты.
- Открутите хомуты.
- Аккуратно отодвиньте воздуховод и извлеките датчик.
Осмотрите изделие на предмет наличия повреждений корпуса, посторонних предметов, грязи и конденсата. Если внутри обнаружен мусор значит или воздушный фильтр давно не менялся, или есть подсос в местах соединений.
Дальше проверяются на наличие видимых повреждений терморезисторы (нити или пленки). Если они присутствуют, то датчик меняется в сборе.
Если на нитях или на пленке скопились отложения грязи, то почистите их сжатым воздухом или специальными средствами.
Не в коем случае на проводите чистку ушными ватными палочками или другими аналогичными способами. Любое механическое воздействие может их повредить.
Если внутри датчика обнаружены следы масла тогда убедитесь, что не превышен уровень в картере двигателя или не забит маслоотбойник системы вентиляции картерных газов, который расположен под клапанной крышкой.
Промывать или нет?
Многие механики с многолетним стажем и рядовые владельцы автомобилей уверены в том, что «уставший» ДМРВ можно оживить элементарной промывкой – то есть вынуть его из корпуса и хорошенько «пролить» каким-нибудь «карбклинером» или спиртом примерно так же, как 20-30 лет назад это делали с жиклёрами карбюратора. В действительности же существуют специализированные составы для очистки датчиков, которые не имеют ничего общего с растворителями отложений, использующимися для промывки карбюраторов. Поэтому и цена у таких «узкозаточенных» очистителей ДМРВ совсем другая — и, как нетрудно предположить, более высокая. К тому же производители подобных жидкостей прямо указывают, что они не сделают чудес и не превратят «полудохлый» датчик в совершенно новый, а предназначены для профилактической промывки исправных ДМРВ — снять загрязнения, связанные с пылью и масляным туманом, попавшим во впускной тракт из системы вентиляции картера.
Обратите внимание: для промывки используется специализированный состав именно для чистки ДМРВ, а не универсальный очиститель карбюратора или топливной системы
Практический опыт применения подобных «чудо-средств» показывает, что они действительно могут немного снизить показания еще исправного датчика, а вот вышедшему за 1,05 В подобные манипуляции уже будут что мёртвому припарки…
Главное – не повредить снятый датчик, который боится даже пыли, не говоря уже о механическом воздействии
Многие водители по неопытности сами губят ещё живые датчики при промывке. Чувствительные элементы нельзя трогать руками или протирать ветошью, да и сильный напор жидкости кроме вреда ничего не принесёт
Поэтому к чистке ДМРВ в гаражных условиях нужно относиться с большой осторожностью и помнить:если датчик уже «умер», то это неопасно иему уже не поможет, но, даже если он еще вполне исправен, эта процедура может и не принести заметного результата
Зачем нужен датчик массового расхода воздуха

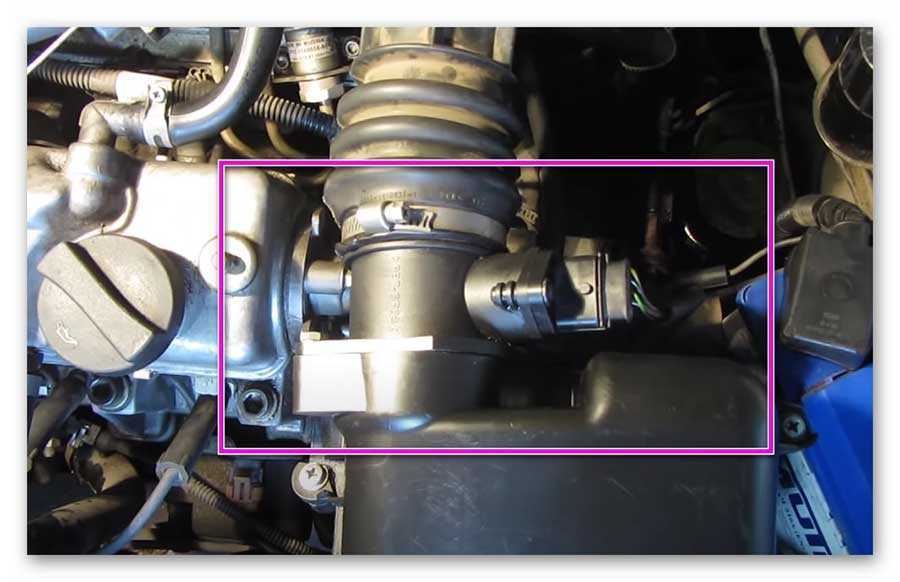

Датчик размещается между воздушным фильтром и дроссельным узлом. Его задача определять расход очищенного воздуха, подаваемого в двигатель. Сигнал с ДМРВ подается на электронный блок управления, тот в свою очередь проводит расчет необходимого количества топлива для формирования оптимального состава топливовоздушной смеси и подает команду на его впрыск.
Для нормальной работы силовой установки соотношение горючего с воздухом должно составлять примерно 1к14. При нарушении пропорций значительно падает мощность автомобиля либо сильно увеличивается потребление горючего.
Всего в автомобилестроении применяется 3 вида ДМРВ:
- пленочный аналоговый и цифровой;
- проволочный аналоговый (нитевой);
- частотный.
Есть еще один вид устройств, но мы его рассматривать не будет ввиду того, что конструкция устарела и больше не применяется, это трубка Пито (или лопаточный).
Первые два типа схожи между собой по принципу действия, который основан на изменении напряжения, подаваемого к нагревательному элементу – нить либо пленка. ЭБУ считывает эти изменения, выполняет необходимые расчеты и подает команды для формирования смеси. Рассмотрим немного подробнее каждый тип датчиков.
Проволочный
Установлены на большинстве современных машин. Ключевая роль в них отводится терморезисторам, состоящим из двух вольфрамовых или платиновых нитей толщиной 0.07 мм. При подаче напряжение с определенной силой тока, они начинают нагреваться. В некоторых конструкциях присутствует также датчик температуры (термистор).
Одна из нитей изолирована от воздействия потока воздуха, а вторая обдувается при открытии дроссельной заслонки, что ведет к ее охлаждению. Для выравнивания их температуры на открытый элемент подается ток большей силы. Блок управления считывает разницу напряжений и на нитях, определяет проходящее количество воздуха и на основе этих данных дает команду на впрыск необходимого объема топлива в камеру сгорания.
К недостаткам проволочных датчиков относится то, что они быстро загрязняются и изнашиваются. Для решения первой проблемы предусмотрен режим самоочистки – ДМРВ кратковременно разогревается до 1 000 — 11 000 °С на заглушенном двигателе, при такой температуре все отложения сгорают. В случае износа терморезистора датчик подлежит замене.
Пленочный
От предыдущего типа датчик немного отличается по конструкции, принцип же их работы одинаков. В качестве чувствительного проводника используется керамический элемент с напылением из платины либо полупроводниковая пленка.
В устройстве также предусмотрено два элемента – один изолирован, а второй обдувается потоком входящего воздуха. На керамическом элементе размещено несколько слоев резисторов, которые выполняют разные функции. К преимуществам таких ДМРВ относится то, что они замеряют температуру как входящего, так и отражающего воздуха. К тому же они меньше подвержены загрязнению.
Современные устройства сигнал выходного напряжения передают не только в аналоговом, но и цифровом режиме, что значительно ускоряет процесс обработки данных.
Частотный
Подобные изделия от компании General Motors устанавливались на первых ВАЗах 2109 и прекрасно работают в паре с блоком управления Янтарь 4. Их отличительная черта – надежность и долговечность.
Принцип его работы основывается на изменении частоты выходного сигнала переменного напряжения. Если частота большая – это говорит о большом расходе воздуха, низкая – о малой подаче.
К преимуществам частотных датчиков относится их стабильная работа и передача данных, даже при падении напряжения от сильного загрязнения или плохого контакта. Например, при окисленных соединениях выходной сигнал может уменьшиться, и на контроллер с 1.02 В придет 0.9 В. Это приведет к увеличению расхода топлива. В данном типе устройств скачки не повлияют на работу ЭБУ.
Принцип работы
Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.
Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.
Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу. ДМРВ вихревого типа на старых авто использовали два ультразвуковых элемента — передатчик и приемник. Затем стали применять устройства, в которых функцию измерения пульсаций для подсчета вихрей выполняет нагревательная нить.
Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.
Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.
Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.
Причины неполадок
Расходомер воздуха приходит в негодность по следующим причинам:
- на измерительные элементы попадает много пыли и грязи, потому что владелец авто редко меняет воздушный фильтр;
- на сильно изношенных двигателях пары бензина и масла проникают в ДМРВ через патрубок вентиляции картера;
- дырка в гофрированном воздуховоде, откуда всасывается пыль;
- случайное повреждение вследствие неквалифицированного ремонта;
- обрыв проводов, соединяющих разъем датчика с контроллером.
Помимо перечисленных причин, встречается и естественный износ прибора. Ресурс нового ДМРВ составляет 50–250 тыс. км в зависимости от марки и происхождения автомобиля.
За что отвечает?
MAF-sensor играет важную роль в формировании правильной топливовоздушной смеси. Датчик постоянно мониторит объем проходящего через впускную систему воздуха и передает полученные данные на ЭБУ.
Последний, получив информацию от расходометра и других датчиков, формирует такую топливовоздушную смесь, которая гарантирует работу двигателя на оптимальных оборотах при минимальном расходе топлива.
Корректировать показания ДМРВ могут и другие датчики: атмосферного давления и температуры воздуха, но устанавливаются они не на всех автомобилях.
Если MAF-sensor поломан, то определение объема поступающего воздуха выполняется контролером по углу наклона дроссельной заслонки. Это не обеспечивает экономный режим работы мотора, но машина едет.
Расход воздуха двигателем на калине
- Регистрация
- Вход
- В начало форума
- Правила форума
- Старый дизайн
- FAQ
- Поиск
- Пользователи
если грешишь на Д МР В, попробуй с него фишку скинуть, если всё будет ок то виноват он, само сабой загориться чек, но тачка должна работать как с исправным ДМ РВ
но в них нет контроллера Январь 5.1.1.
_________________Все железо когда нить ломается. Даже присвятые мерседесы.
А что значения для Я5.1.1 такие же?
_________________Все железо когда нить ломается. Даже присвятые мерседесы.
Походу ДМРВ моему кирдык
Дело в том, что в последнее время холостого хода на моей машине практически нет . Бросаеш педаль газа обороты скачут
_________________Все железо когда нить ломается. Даже присвятые мерседесы.
по идее показатели массового расхода воздуха не должны зависеть от контроллера, т.к. состав смеси(соотношение воздуха и бензина) величина стандартная
«Мы в автомобилях имеет дело с бензином и воздухом. Смесь, в которой на 1 кг паров бензина приходится 15 кг воздуха (со стандартным содержанием в нем кислорода), принято называть нормальной. Если на ней работает двигатель вашего автомобиля, его мощность достаточно высока при неплохой экономичности.
Уменьшим поступление воздуха до 12,5-13 кг. Смесь, как принято говорить, обогатится (бензином) — станет так называемой мощностной, потому что, сгорая в цилиндрах наиболее быстро, создает максимальное давление на поршни, а значит, высокую мощность. Правда, экономичность ухудшается довольно ощутимо, на 15-20% в сравнении с «идеалом». Каким? Если стремиться к экономичности, воздуха к смеси следует немного добавить — до 16 кг на 1 кг бензина. Такую смесь и называют экономичной. Расход бензина становится минимальным, правда, ценой некоторых потерь мощности — до 8-10% в сравнении с «мощностной». Смесь такого состава принято называть обедненной. Если при сгорании на 1 кг бензина затрачивается лишь 11-12 кг воздуха, смесь называют богатой. Дальнейшее обогащение 5-6 кг воздуха на 1 кг топлива приводит к тому, что способность смеси к воспламенению ухудшается настолько, что двигатель вообще может остановиться.
Нельзя обеднять смесь беспредельно: когда воздуха больше 20 кг на 1 кг бензина, воспламенение от искры станет ненадежным и может вообще прекратиться. А пока он хоть как-то работает на бедной смеси, нечего ждать не только достаточной мощности, но и, как ни странно, экономичности. Ведь тяговые характеристики машины ухудшаются настолько, что водитель вынужден ее «подхлестывать» — например, переходя на пониженную передачу там, где вчера легко ехал на высшей.
Не каждый обладает необходимым опытом, чтобы без каких-либо приборов, просто по ощущению, правильно оценить состав смеси, поступающей в цилиндры двигателя на различных режимах работы. Правда, ему может «посодействовать» в этом ГАИ, остановив для проверки «на СО». Тогда приобретенный таким образом опыт становится — буквально! — очень дорогим. «
интересно кто такой умный догадался мерять расход в кг/час как в БК вместо кг(воздуха)/л(бензина) ?
хотя можно конечно высчитать исходя из номинального расхода бензина на ХХ за час, что именно(в норме) должен показывать БК в своих кг/час
Источник
Неисправности
Хотя датчик расхода воздуха, и считается довольно надежным, все равно неисправности ему не избежать, и тогда, может понадобится его ремонт или замена. Для того, чтоб понять: сломан датчик, или нет, нужно знать основные признаки его неисправности.
О поломке ДМРВ, может свидетельствовать значительно нарушение холостого хода, а также, отсутствие плавного разгона. Проверка устройства при данных симптомах, совершается резким нажатием на педаль газа. Если автомобиль дернется, и начнет набирать скорость, то причина в другом узле, а если он просто заглохнет, то скорее всего слом датчик, и ему нужна чистка или замена.
Следующие признаки поломки ДМРВ – неправильные показания расходометра, на бортовом компьютере. Отталкиваясь от того, какой расход у ВАЗ 2114 с завода, можно сделать вывод о том, увеличен расход во время движения, или нет. При приготовлении неправильной смеси, бортовой компьютер, соответственно, будет считывать неправильную информацию. Такое происходит в тех случаях, когда стандартная чистка устройства, приводит к перегоранию пластины. В таком случае, прибору понадобится замена. На этом, признаки неисправности датчика не заканчиваются. О поломке данного устройства, также, может свидетельствовать и горящая лампочка-индикатор – «Чек-Энджин». Конечно, она загорается не только при данной неисправности, но, ее работу, следует рассматривать как вариант.
Для того, чтоб узнать на 100%, что сломан именно ДМРВ, нужно его проверить мультиметром. Делается данная проверка следующим образом: извлекаем датчик из системы подачи топлива, отключаем от него провода, и вставляем плюсовой провод мультиметра. Минусовой провод устройства, необходимо приложить к двигателю, на «массу». Далее, смотрим на показания прибора. Если его шкала подает хоть какие-то признаки, то датчик исправен, а если на шкале ничего не меняется, то тогда, несомненно причина в нем, и ему необходима замена.
