Диагностирование ручного управления (углов установки колес), подвески автомобиля и системы освещения

Когда необходимо проводить проверку развала и схождения.

Различные источники рекомендуют проводить регулировку при пробеге примерно 12-15 тысяч километров, или один раз в год.

Иногда бывают случаи, когда приходится выполнять такую операцию досрочно. Причиной этого в большинстве случаев бывает состояние наших дорог. Достаточно один раз «поймать» хорошую выбоину, чтобы потребовалось проводить проверку и регулировку развала и схождения передних колёс.

Если владелец планирует эксплуатировать без особых проблем свой автомобиль длительное время, то экономить на этой операции не стоит. После каждой замены шаровых опор, сайлентблоков, рулевых тяг, амортизаторов необходимо проводить проверку и регулировку развала и схождения колёс.

Выполнить эту операцию сегодня достаточно просто. Нужно просто заехать в сервис, который выполняет такую операцию, и специалисты быстро и качественно выполнят эту работу. Но бывают случаи, когда такую работу необходимо выполнить самостоятельно в условиях гаража.

Назначение схождения колес

Необходимость проверки и регулировки схождения, а также развала колес возникает после того, как с ходовой частью производились ремонтные работы. Также следует посетить СТО после попадания автомобилем в большие ямы или ухабы на скорости, которые приводят к нарушению целостности ходовой части. Но даже если автомобиль УАЗ Патриот эксплуатируется исключительно по гладким дорогам, то даже в этом случае необходимо периодически посещать СТО или заниматься регулировкой развала-схождения самостоятельно.

Правильные углы установки колес — один из важнейших факторов, обеспечивающих нормальную управляемость, стабильность и устойчивость автомобиля при прямолинейном движении и при прохождении поворотов. Оптимальные для каждой модели параметры геометрии подвески закладываются на этапе проектирования. Заданные значения углов установки колес подвержены изменению и требуют периодической регулировки по причине естественного износа узлов и элементов ходовой части или после ремонта подвески. Так же углы следует корректировать при внесении изменений в подвеску автомобиля, например при лифте.

Делаем сход развал ваз 2110 своими руками

Если проводить ремонт машины самостоятельно, то в этом случае можно сэкономить не только денежные средства, но и качественно провести ремонтные работы. И даже сход развал ваз 2110 своими руками можно сделать, главное чтобы были представления и определенный набор инструментов.

Так как уже были разобраны понятия схода и развала, теперь стоит рассмотреть, что такое кастор. При движении автомобиля, на него сильно действует кастор – это угол между представленной плоскостью и поворотом колес при повороте рулевого колеса. Кастор может быть как положительным, так и отрицательным, от него будет зависеть то, как ведущая ось будет сразу возвращаться на место. То есть при таких значениях автомобиль должен двигаться в нормальном положении. Тем самым угол развала и схождения периодически стоит проверять, но вот кастор устанавливают еще на заводе производители, и в дальнейшем его не изменяют. Теперь стоит разобраться, как самому сделать сход развал на ваз 2110.

Инструменты для проведения работ

Для того чтобы сделать сход развал своими руками у себя в гараже, вам потребуется небольшой набор инструментов которые я перечислил ниже.

Набор ключей	Уровень	Рулетка
Линейка	Отвес	Специальная линейка для определения углов

Регулируем угол развала ваз 2110

Вот и подошли вплотную к вопросу о том, как выставить сход развал самому на ваз 2110.

Чаще всего данные по градусам углов указаны в инструкции по эксплуатации на автомобиль ваз 2110, и они представлены в 0 градусов.

Перед тем как самому сделать сход развал на ваз 2110, необходимо заранее смочить все крепежные элементы, это нужно для того чтобы все гайки легко откручивались. Для измерения угла наклона используют строительный уровень.

Регулировка развала:

на ободе колеса при помощи мела ставят две риски сверху и снизу.
отвес закрепляют на крыле автомобиля, и затем измеряют расстояние между рисками, показания не должны разниться более чем на 1 мм.
в идеале геометрия колес не точная, в этом случае автомобиль откатывают так, чтобы риски сдвинулись на 90 градусов, и снова снимают показания.
после этого снова поворачивают колеса, но уже на 180о и снова замеряют.
теперь снимают одно из колес, при помощи баллонного ключа, после этого немного откручивают кронштейн на амортизатор.
затем поворотный кулак сдвигают на необходимое расстояние, все это поможет сделать более точные замеры развала.
теперь можно установить колесо на место и немного качают автомобиль с небольшим надавливанием на колесо и снова делают замеры.
все эти процедуры проводят до тех пор, пока не будет достигнута нужная цифра при измерениях.

Если говорить про ваз 2110, то тут показания должны иметь разницу в 1 мм.

Регулировка схождения

Чаще всего для проведения такого измерения используют обычные нитки, но в некоторых случаях специальную линейку. Для проведения таких работ необходимо автомобиль загнать на яму и руль выставляют ровно.

И теперь проводить работы в определенной последовательности:

на резине рядом с дисками нарисовать две риски.
далее линейку устанавливают так, чтобы ее концы совпадали с поставленными рисками.
также здесь можно использовать специальное оборудование со шкалой, она должна быть установлена на 0. Если такого оборудования, то линейкой следует проводить несколько замеров.
автомобиль проводят немного вперед, чтобы риски передвинулись и линейка вместе с колесом.
и в это время следить за показаниями линейки.
на задних и передних колесах показания могут быть разными, хотя этого не должно быть

В этом случае нужно будет проводить регулировку рулевых тяг.
контрящие гайки откручивают при помощи ключа на 27.
затем 24 ключом изменяют длину рулевой тяги, работы проводятся только с муфтой.
далее шкалу линейки необходимо поставить так, чтобы можно было отрегулировать схождение до 0 и придется сдвинуть машину немного назад.
если показания сошлись с нужным значением, то схождение завершено, но лучше перепроверить и опять немного сдвинуть автомобиль вперед.
также стоит обратить внимание на руль, если он смещен, то сразу будет понятно, что тяга выставлена не правильно. В этом случае нужно проверить, какая именно тяга нарушена, и ее придется увеличить.

Что такое развал-схождение

Шасси транспортного средства соединены с кузовом
через подвеску, призванную смягчать удары от неровной дороги. Для не жесткой
фиксации ступицы со стойкой используются шаровые опоры, ШРУС и рычаги. В
переднюю часть подвески интегрированы рулевые тяги, обеспечивающие управление
машиной.

Сход-развал
— это заводская установка углов колес к кузову авто, состоящая из трех величин.

Рассмотрим их подробнее.

Развал

Развал колес автомобиля — это положение
боковой плоскости шины к оси по вертикали. Можно перефразировать проще — по
правильно отрегулированному развалу видно, что колесо стоит на дороге ровно, т.
е. строго перпендикулярно земле. Такой угол называется нулевым и закладывается
производителем с завода. Допускаются незначительные отклонения до 0º30 мин.

Схождение

Схождение колес — это второй параметр,
сказывающийся на маневренности авто и ресурсе покрышек. Под ним подразумевается
положение шины кпереду ТС, если смотреть на авто сверху. Оптимально, чтобы
покрышки находились строго параллельно друг к другу.

Кастор

В понятие развал-схождения колес заложен еще и
кастор. Под ним подразумевается угол оси поворота колеса, измеряемый от
вертикальной линии. Чаще всего он положительный (намеренно наклонен в сторону
водителя), чтобы после проезда поворота руль выравнивался самостоятельно. В
большинстве серийных автомобилей этот параметр заложен с завода и его
регулировка не предусмотрена. Но на отдельных моделях машин можно задать любое
положение для повышения маневренности.

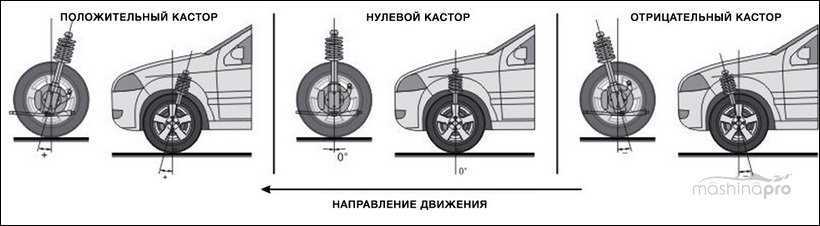

Угол оси поворота колеса — кастор

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

Высокая точность. По этому критерию данный способ не уступает компьютерному методу. Технология позволяет измерять практически все угловые и линейные показатели, которые определяются с помощью электронной аппаратуры. Может быть учтен даже уклон площадки, на которой располагается машина во время измерения схода и развала.
Учитываются параметры кузова. При компьютерной диагностике эти характеристики не определяются оборудованием, в лучшем случае компьютерные стенды могут вычислять величину клиренса. Метод, рассмотренный в статье, позволяет увидеть естественную ось симметрии кузова и определить расположение шасси относительно нее. Это поможет понять, почему после регулировок схода и развала одни колеса выступают из арок больше, чем другие.
Вылет дисков не влияет на результаты. Параметры колесных дисков могут иметь значение при компьютерной настройке углов. Поэтому некоторые мастера, работающие в специализированных сервисах, отказываются проводить работы, если на автомобиле установлены колеса с разным вылетом на передней и задней осях. Рассматриваемый метод, в свою очередь, позволяет выполнять замеры схода и развала, даже если разные диски стоят на одной оси.

Углы установки колес автомобиля

Развал

Развал положительный ( + ), когда колесо наклонено верхней частью вне автомобиля
Развал отрицательный ( — ),когда колесо наклонено верхней частью внутрь автомобиля
Нулевой развал, когда колесо вертикально

Развал регулируется для передних и задних колес автомобиля.

Развал необходим для равномерного распределения нагрузки автомобиля по всему пятну контакта шины в точке контакта, чтобы свести к минимуму износ шин. Развал возможно также использовать, чтобы изменить управляемость автомобиля, иногда за счет износа шин. Отрицательный развал может улучшить устойчивость автомобиля в поворотах, обеспечивая хороший контакт шины с дорогой при прохождении поворотов.

Неправильный развал может вызвать уводы, а также чрезмерный износ шин. Как правило, разница развала на одной оси (кросс) должна быть не более 30′ (в минутах).

Неправильный развал может привести к следующим последствиям:

Износ внутренней поверхности шин:- чрезмерный отрицательный развал
Износ на внешнем краю покрышки:- чрезмерный положительный развал
Тянет в одну сторону
Чрезмерный износ подшипника колеса (из за неравномерной нагрузки)
Неудовлетворительная управляемость автомобиля

Возможные причины неправильного развала:

Деформация элементов подвески
Неправильная регулировка
Неправильный клиренс

Продольный наклон шкворня (или оси поворота) (CASTER) — угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации передних колес в направлении прямолинейного движения.

Иначе кастер – это продольный наклон плоскости качания колеса и может быть просто описан как, наклон вперед или назад Макферсон если смотреть на автомобиль сбоку. Положительный кастор (+), — это когда верхняя опора стойки смещена назад. и чаще используется на современных автомобилях.

Отрицательный кастер — это когда верхняя опора стойки смещена вперед. Положительные кастер обеспечивает лучшую курсовую устойчивость и стабилизацию, чем негативный кастер. Если вы посмотрите на передние колесо и вилку велосипеда, вы увидите, что они образуют положительный кастер, и именно это позволяет ехать на велосипеде не прикасаясь к рулю. Чем больше положительный угол продольного наклона, тем тяжелее руль.

Поскольку в большинстве своем современные автомобили способны развивать высокие скорости, положительный угол продольного наклона необходим для обеспечения высокой стабильности при движении. Электрогидравлическое рулевое управление призвано для преодоления тяжелого руля. Как правило, кастор на левой и правой стороне транспортного средства не должен различаться более чем на 30′ (в минутах), в противном случае автомобиль может тянуть в одну сторону. Автомобиль будет тянуть в сторону с наименьшим углом.

Неправильный кастер может привести к следующим последствиям:

Тяжелое рулевое управление — чрезмерный положительный кастер
Чрезмерная чувствительность к восприятию дорожных неровностей на руле – избыточный положительный кастер
Колебание (биение) руля — : чрезмерный отрицательный кастер усилия на рулевом колесе при левом и правом поворотах, односторонний износ протектора
Отсутствие самостабилизации руля — : чрезмерный отрицательный кастер разные визг шин на поворотах.

Возможные причины неправильного castеr:

Верхняя опора -Макферсон установлена вперед или назад
Продольный рычаг подвески или его крепление перемещается вперед или назад
Автомобиль не установлен на ровной поверхности при регулировке
Неправильный наклон автомобиля
Колеса не блокируются во время регулировки
Неправильная регулировка (если регулируется)

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

– автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. – берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. – далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

– с помощью ключей и регулировочных механизмов изменяете положение колеса.

– аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

– На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Развал — схождение Chevrolet Lanos

Как определить, что необходима регулировка развал-схождения? Если имело место хотя бы одно из перечисленных событий, рекомендуем обратиться в автосервис:

Доверяйте регулировка сход-развала только профессионалам!

Зачем Chevrolet Lanos нужен развал-схождение

Диагностика развала – схождения Chevrolet Lanos

Основные признаки неправильных углов установки колес Chevrolet Lanos

Как часто производится регулировка развала – схождения Chevrolet Lanos

Правила регулировки схода/развала Chevrolet Lanos

ВАЖНОЕ

ЗАЧЕМ Chevrolet Lanos НУЖЕН СХОД-РАЗВАЛ

Одной из наиболее востребованных услуг является процедура регулировки угла установки колес. Развал – схождение обеспечивает курсовую устойчивость автомобиля на дороге, безопасность при совершении маневров и штатный износ покрышек автомобиля. Параллельная установка колес на современных автомобилях не используется, поскольку она не обеспечивает должного уровня безопасности при совершении маневров и даже при прямолинейном движении.

Углы установки колес регулируются по двум плоскостям, что и определяет их название:

Продольный наклон – угол наклона, то есть ориентация осей вращения управляемых колес относительно перпендикуляра к дороге. Он определяет легкость вращения рулевого колеса, а также скорость самовозврата колес в прямое положение управляемой оси. Может быть положительным (наклон назад) или отрицательным (наклон вперед).

Развал схождение колес Chevrolet Lanos регулируется для каждой из осей автомобиля. Регулировка углов наклона необходима для:

Отрегулировать развал Chevrolet Lanos можно только на тех моделях автомобиля, которые оборудованы изменяемой геометрией подвески. Во всех остальных случаях угол установки колес не требует регулировки.

ДИАГНОСТИКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos

Сегодня используется 4 типа проверки угла установки колес, выполняемых перед непосредственно самой регулировкой:

ОСНОВНЫЕ ПРИЗНАКИ НЕПРАВИЛЬНЫХ УГЛОВ УСТАНОВКИ КОЛЁС Chevrolet Lanos

Нарушенный развал – схождение имеет четко выраженные признаки, по которым он легко определим:

Вышеприведенные признаки далеко не всегда могут говорить об отклонениях в углах установки колес. Например, даже если была выполнена высокоточная регулировка развал — схождения Chevrolet Lanos на 3D-стенде, автовладельцу не следует забывать о давлении в покрышках. При отклонении показателей на 0,2 атм автомобиль потеряет курсовую устойчивость.

КАК ЧАСТО ПРОИЗВОДИТСЯ РЕГУЛИРОВКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos

Как и любой другой технический параметр, частота проверки и регулировки схода/развала Chevrolet Lanos выполняется согласно рекомендаций автопроизводителя, приведенных в сервисной книжке автомобиля. Однако посетить автосервис для регулировки углов установки колес придется и в межсервисные периоды эксплуатации авто:

ПРАВИЛА РЕГУЛИРОВКИ СХОД/РАЗВАЛА Chevrolet Lanos

Самостоятельно определить и отрегулировать углы установки колес на современном автомобиле Chevrolet Lanos невозможно. Единственным вариантом для автовладельца будет посещение автотехцентра, где имеется специализированный стенд. В этом случае углы будут выставлены в соответствии с рекомендованными параметрами.

При тюнинге подвески Chevrolet Lanos допускается отклонение углов установки колес от рекомендованных значений. Также сход/развал допускается изменять при подготовке автомобиля к соревнованиям – гонки на скорость, троффи-рейды и другие. Автопроизводители приводят значения, которые рассчитывались под штатную эксплуатацию автомобиля, поэтому рекомендованный развал – схождение не будет оптимальным на гоночном треке или в условиях бездорожья. В этом случае придется выполнить расчет параметров ходовой части исходя из предполагаемых условий эксплуатации.

Иногда возникают ситуации, когда после регулировки развала – схождения автомобиль Chevrolet Lanos перестает двигаться по прямой. Это связано с неравномерным износом покрышек, протектор которых уже адаптировался под нештатные углы, что и вызывает отклонение автомобиля от прямой траектории. Второй вариант возникновения подобного явления – скрытые дефекты ходовой или рулевой части автомобиля. Например, были зафиксированы случаи нештатной работы усилителя руля, неисправности рулевой рейки, выработки шарниров.

Развал схождение Газель без ограничения по длине кузова.

Развал и схождение — весьма важные параметры настройки подвески, влияющие не только на управляемость автомобиля, но и на скорость износа колес и деталей подвески, а также(хоть и весьма незначительно, но все же) на расход топлива. Если мы говорим о грузовом автомобиле, в частности, Газели или Соболе, нагрузка на подвеску которых значительно больше, нежели на подвеску легковой машины, то и влияние параметров развала и схождения на все эти показатели оказывают большее.

Когда делать Развал схождение Газель

Проверку регулировки этих параметров нужно проводить регулярно, как советуют специалисты, как минимум, два раза в год. Это при условии, что никаких ремонтов подвески или замены колес владелец автомобиля не производил. В противном же случае регулировку развал схождение Газель требует после каждого серьезного вмешательства в ходовую часть автомобиля, например, ремонте рулевой рейки или замене поперечного рычага подвески.

Важно: хоть развал схождение на газель и устанавливаются в процессе одной процедуры и на одном стенде, это два разных параметра. Первый – угол наклона колес в горизонтальной плоскости, то есть, по отношению к дороге

Развал называют отрицательным при наклоне колес нижней стороной наружу и, соответственно, положительным нижней стороной внутрь. Правильно отрегулированный угол развала обеспечивает максимально полное сцепление колес с дорогой и, как следствие, хорошую управляемость автомобиля. Пренебрежение этим параметром влечет за собой, в самом мягком случае, ускоренный и неравномерный износ колес, в худшем – проблемы с управлением автомобилем, особенно на высоких скоростях

Первый – угол наклона колес в горизонтальной плоскости, то есть, по отношению к дороге. Развал называют отрицательным при наклоне колес нижней стороной наружу и, соответственно, положительным нижней стороной внутрь. Правильно отрегулированный угол развала обеспечивает максимально полное сцепление колес с дорогой и, как следствие, хорошую управляемость автомобиля. Пренебрежение этим параметром влечет за собой, в самом мягком случае, ускоренный и неравномерный износ колес, в худшем – проблемы с управлением автомобилем, особенно на высоких скоростях.

Схождение – угол наклона колес в вертикальной плоскости. Проще говоря, колеса автомобиля расположены не строго перпендикулярно своей оси, они слегка развернуты по отношению к направлению движения. Угол, которые они образуют, и есть угол схождения. Схождение в разных странах измеряют по-разному: в большинстве европейских стан – в градусах; в США – в минутах; в России—в миллиметрах, то есть расстояние между задними кромками колес минус расстояние между их передними кромками. Этот параметр регулировки колес влияет на их долговечность.

Важно: для каждого автомобиля производитель устанавливает свои оптимальные величины развала и схождения. Для разных типов автомобилей (легковых и грузовых) при регулировки этих параметров применяется и различное оборудование

Так, развал на Газели производится на стенде для грузовых автомобилей.

Поводом для прохождения процедуры регулировки сход развал на газель могут стать следующие симптомы:

колеса изнашиваются значительно быстрее, нежели обычно, причем износ происходит неравномерно – протектор стирается либо на внешней, либо на внутренней части колеса;
во время движения автомобиля колеса издают сильный шум;
на большой скорости автомобиль начинает «вести» влево или вправо;
автомобиль плохо слушается руля, а по окончании поворота он не возвращается в исходное положение;
необоснованно возрос расход топлива.

Самостоятельная регулировка

На заднеприводных «Жигулях», например, ВАЗ-2105 или 2107, угол составляет 3 градуса 30 минут, плюс-минус 30 минут. На переднеприводных моделях, например, на «Приоре», ВАЗ-2109, ВАЗ-2110, этот угол меньше, всего 1 градус 30 минут, плюс-минус 30 минут. Если кастер одного переднего колеса ВАЗ-2105 составит 3 градуса ровно, а другого – 4 градуса ровно, что является нормой по заводским меркам, машину неизбежно будет уводить в сторону.

Регулировка угла кастера осуществляется путем удаления или добавления шайб на растяжках подвески. Максимально допустимое количество шайб – две спереди и четыре сзади, при этом добавление или удаление одной шайбы изменяет угол кастера на 19 минут. Добавляя шайбы, необходимо переворачивать их фасками к упорному торцу растяжки.

Разумеется, в гаражных условиях проводить данную процедуру нельзя. Регулировка угла кастера производится только совместно с регулировкой развала и схождения колес, иначе настройки подвески будут нарушены, и машина может вести себя совершенно непредсказуемо.

Любители тюнинга для его увеличения снимают штатные опоры стоек и устанавливают вместо них опоры SS-20. на переднеприводных автомобилях ВАЗ, в том числе на «Приоре» такая замена вкупе с установкой максимального числа шайб позволяет увеличить угол до 3 градусов. Управляемость машины при этом заметно меняется, общий эффект оказывается положительным.

Нередко для улучшения управляемости достаточно просто заменить опоры стоек такими же. Несмотря на то, что угол кастера при этом сколько-нибудь значительно не изменится, результат будет, что называется, налицо. Все дело в физическом износе. Сигналом того, что опоры нуждаются в замене, являются негромкие глухие стуки, проявляющиеся при езде по неровной дороге на низкой скорости. Подтвердить диагноз можно, раскачав автомобиль и посмотрев, одинаково ли стойки гасят колебания с левой и правой стороны. Если нет – нужно менять опоры.

Выбирая новые опоры стоек, не следует брать самые дешевые. Лучше купить или штатные или SS-20. Последние стоят намного дороже, но и прослужат не в пример дольше, а ввиду того, что замена опор – дело сложное и трудоемкое, переплата может быть вполне оправданной.

Угол продольного наклона (кастер) — угол между осью поворота колеса и вертикалью на виде сбоку. Считается положительным, если ось наклонена назад относительно направления движения.

Развал — наклон плоскости колеса к перпендикуляру, восстановленному к плоскости дороги. Если верхняя часть колеса наклонена наружу автомобиля, то угол развала положительный, а если внутрь — то отрицательный.

Читать дальше: Автосалон динамика архангельск авто в наличии

Схождение — угол между продольной осью автомобиля и плоскостью, проходящей через центр шины управляемого колеса. Схождение считается положительным, если плоскости вращения колес пересекаются перед автомобилем, и отрицательным, если они, наоборот, пересекаются где-то сзади.

Ниже приведены эксперимены, позволяющие уяснить, как влияют регулировки колес на поведение автомобиля. Для тестов выбран «Самара» ВАЗ-2114 — большинство современных иномарок не обременяет владельца диапазоном и выбором регулировок. Там все параметры заложены заводом-изготовителем и повлиять на них без конструктивных переделок достаточно сложно. У нового автомобиля — неожиданно легкий руль и невнятное поведение на дороге. Углы схода-развала находятся в поле допуска, за исключением продольного угла наклона оси поворота левого колеса (кастера). Применительно к передней подвеске отечественного переднеприводного автомобиля установка углов всегда начинается с регулировки кастера. Именно этот параметр, с одной стороны, служит определяющим для остальных, а с другой — в меньшей степени сказывается на износе шин и прочих нюансах, связанных с качением автомобиля. Более того, данная операция наиболее трудоемка — думается, именно поэтому о ней «забывают» на заводе. Только потом, разобравшись с продольными углами, грамотный мастер начинает регулировать развал, а затем и схождение колес.

Источник

Особенности развальных болтов в автомобилях различных производителей

Владельцы автомобилей разных годов с различным пробегом сталкиваются с тем, что требуется демонтировать развальные болты. Не всегда такое мероприятие проходит гладко: мастера применяют соленую воду и на неделю оставляют для просушки на воздухе, но все равно оригинальный крепеж не выходит из втулок. Также не получается извлечь накрученный болт на гайке при помощи ударов молотка.

Например, автомобиль был куплен новым в автомобильном салоне, владелец решает произвести самостоятельную смазку узлов. В первый раз элементы вынимаются без проблем. Но в нашей стране в зимний период дорожные реагенты применяют в большом количестве. Несколько дней пребывания в соленой среде – оригинальные запчасти покрываются ржавчиной.

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.

Продольная ось и линия «trast line» на автомобиле.

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Когда необходимо произвести регулировку развала-схождения колес

Развал-схождение сбито, если:

при движении прямо руль отклоняется немного в сторону, а не находится прямо параллельно;
при повороте колеса «визжат»;
ощущается запоздалая реакция на поворот руля;
при движении транспортное средство тянет в какую-либо сторону;
слишком «мягкий» или «жесткий» руль;
наблюдается сильный и неравномерный износ протектора шин.

В обязательном порядке регулировку этих параметров необходимо выполнять после:

рулевого управления, ремонта подвески, ходовой части;
замены шаровых опор, втулок, амортизаторов, пружин;
наезда на препятствия, попадания в яму;
сезонной замены покрышек;
изменения высоты посадки машины;
пробега в 10–15 тыс. км.

Как определить неисправность рулевой рейки — читайте в специальном выпуске нашего интернет-издания.
