Замена редуктора lada 2123 (ваз 2123) пошагово

Регулировка переднего моста на ниве

Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.

Возможные неисправности

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы: • Регистрируемые постоянно;

• Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать: • Вой (износ главной пары); • Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора); • Прерывистое «шаркание» (подшипника дифференциала).

Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Как отрегулировать передний мост на ниве

Для проведения регулировочных работ на переднем мосте заводом-изготовителем предусмотрены специальные съемники, оправки и приспособления. Однако ввиду ограниченности распространения и высокой стоимости их наличие не обязательно, хотя и желательно для экономии времени и точности настройки. Поскольку основные детали РПМ соответствуют аналогичным элементам РЗМ, прослеживается соответствие технологических зазоров и порядка осуществления ремонтных операций.

Подготовка

Основному этапу предшествует подготовка, включающая: 1. Слив масла из РПМ через сливное отверстие;

2. Отсоединение карданного вала ключом на 13

3. Снятие привода правого колеса.

4. Демонтаж нижней шаровой опоры с левой стороны.

5. Удаление растяжки подвески.

6. Снятие редуктора с кронштейнов справа и слева, используя упор.

После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.

Регулировка ведущей шестерни

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне. При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.

Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.

Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.

Боковой зазор в ГП и преднатяг подшипников дифференциала

В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм. Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.

Ремонт переднего моста видео

Конструктивные особенности редуктора

Дифференциал представляет собой механизм с несколькими элементами, который включает в себя: зубчатое колесо главной передачи, боковое зубчатое колесо ведомой шестерни, сателлиты и шестерни полуосей.

В поворотах внешние колеса срезают более широкую дугу, чем внутренние. Дифференциал должен гарантировать, что внешние и внутренние колеса могут вращаться с разными скоростями – отсюда и название, при этом механизм обеспечивает передачу вращения на оба колеса. Базовый корпус дифференциала содержит большое зубчатое колесо, которое сцепляется с малой шестерней, приводимой в движение карданным валом. Соотношение между кольцом и ведущей шестерней называется передаточным числом главной передачи или передним мостом. Кольцевое зубчатое колесо также вращает держатель, содержащий перпендикулярно зацепляющие зубчатые колеса, которые позволяют валам левой и правой осей вращаться независимо. Недостаток: колесо с наименьшим тяговым усилием ограничивает мощность, приложенную к дороге. Что приводит к пробуксовке одного из колес при езде по пересеченной местности или обледенелой поверхности.

Некоторые автомобили оснащены так называемыми устройствами контроля тяги, которые могут преодолеть этот недостаток дифференциала. Такие автомобили имеют дифференциалы, которые включают в себя электрогидравлические сцепления, приводимые в действие соленоидом, несколько похожие на те, которые используются в автоматической коробке передач, которая может «блокировать» дифференциал, позволяя передавать мощность на оба ведущих колеса. Желательно активировать эти сцепления только в определенных условиях и отключить их во время обычного движения, позволяя дифференциалу выполнить свое предназначение.

Система контроля тяги включает в себя датчики для измерения скорости колеса и контроллер, который определяет состояние проскальзывания колеса на основе этих относительных скоростей. Везде, где обнаруживается состояние вращения колеса, контроллер отправляет электрические сигналы на соленоиды, тем самым активируя сцепления для устранения проскальзывания.

Дифференциал автомобиля, будь то передний (FWD), задний (RWD) или оба (AWD) привода, помогает подавать мощность на ось и регулирует скорость вращения каждого колеса. В переднеприводных машинах, обычно встраивают дифференциал в коробку передач, в автомобиле с задним приводом редуктор имеет свой собственный корпус, который вмонтирован в задний мост. Как и у любого другого компонента трансмиссии, у этого узла со временем могут возникнуть различные неисправности.

Несколько полезных советов:

• Поскольку двигатель больше не несет на себе дополнительную нагрузку, вы можете заменить штатные жесткие подушки силового агрегата на более мягкие, от ВАЗ классики. • При закреплении проушин на переднюю балку моста, сварку должен проводить опытный сварщик, знакомый с техникой, позволяющий не «отпускать» металл. Балка является несущим элементом конструкции авто, и уменьшать ее прочность не следует. • В местах сварки следует провести зачистку от окалины, затем тщательно загрунтовать и покрасить стыки. • После отвязки, РПМ не должен касаться двигателя и балки ни в статическом положении, ни во время движения автомобиля. • Если вы производите лифт подвески, следует подобрать комплект для отвязки с учетом увеличившихся углов ШРУС и карданного вала. • Сайлентблоки кронштейнов отвязанного редуктора подвержены износу так же, как подушки силового агрегата или элементов подвески. Замены этих элементов должна быть включена вами в перечень операций при проведении ТО.

Возможные неисправности

Разборка и сборка редуктора переднего моста Chevrolet Niva

Инструменты:

Гаечный ключ накидной прямой 10 мм
Гаечный ключ накидной прямой 17 мм
Керн
Молоток малый
Бородок
Вороток под торцевую насадку
Удлинитель для торцового воротка
Насадка на вороток 10 мм
Насадка на вороток 17 мм
Насадка на вороток 19 мм
Съемник подшипников
Выколотка из мягкого металла
Приспособление из старой ведущей шестерни
Уровень
Щуп плоский
Динамометрический ключ
Монтажная лопатка
Динамометр
Плоскогубцы
Штангенциркуль
Тиски

Детали и расходники:

Прочная нитка
Подшипники дифференциала
Шестерни полуосей
Ведомая шестерня
Вал ведущей шестерни
Конический подшипник вала ведущей шестерни
Распорная втулка
Манжета
Гайка фланца
Керосин
Ветошь
Регулировочное кольцо
Прокладка передней крышки к картеру редуктора.
Прокладка нижней крышки картера редуктора переднего моста.

Примечание:

Перед разборкой очищаем редуктор от грязи, не допуская ее попадания внутрь редуктора.

1. Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

2. Снимаем крышку.

3. Снимаем прокладку.

4. Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала и снимаем пластину.

5. Аналогично снимаем стопорную пластину правой крышки.

6. Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

7. Снимаем со шпилек шайбы.

8. Поддев отверткой.

9. Снимаем крышку левого подшипника коробки дифференциала.

10. Потянув за болт, снимаем крышку.

11. Вынимаем регулировочные гайки.

12. Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

13. Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описаных здесь. Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи, как описано здесь.

14. Снимаем с хвостовика ведущей шестерни маслоотражатель.

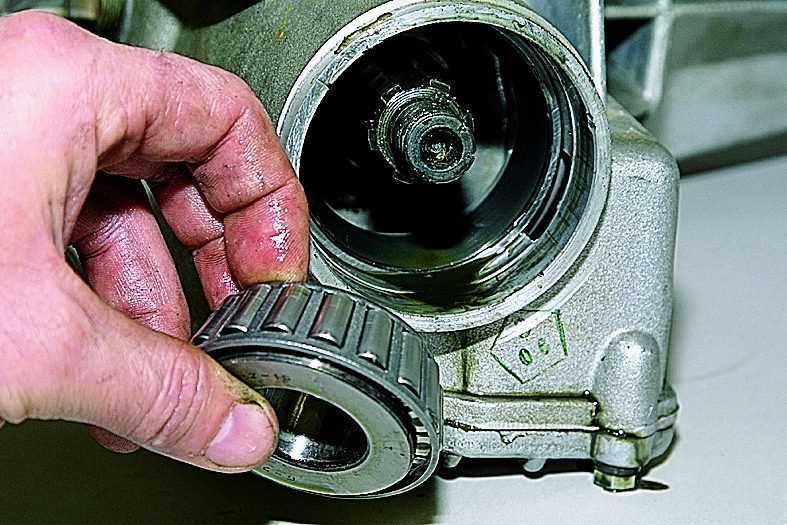

15. Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

16. Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

17. Вынимаем кольцо.

18. Аналогично демонтируем наружное кольцо заднего подшипника. При подтекании масла из-под нижней крышки картера редуктора переднего моста.

19. Ключом «на 13» отворачиваем восемь болтов ее крепления.

20. Снимаем крышку.

21. Соединение уплотнено герметиком. Проверку технического состояния деталей см. в разделе «Разборка и сборка редуктора заднего моста». Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

22. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера.

23. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь. При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число (маркировка на шестернях — 2106) равно передаточному числу главной пары редуктора заднего моста.

Примечания:

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,08-0,11 мм. Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла. Уплотнительную прокладку передней крышки картера редуктора заменяем новой. Нижнюю крышку картера редуктора устанавливаем на герметик.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

http://nivaexpert.ru/transmissiya/perednij-reduktor-niva-shevrole/http://vx-5.ru/regulirovka-perednego-mosta-niva/http://nivaexpert.ru/transmissiya/regulirovka-perednego-mosta-na-nive/http://tdiesel.ru/adjusting-the-front-axle-of-the-chevy-adjusting-the-front-axle-in-the-field.htmlhttp://carpedia.club/Razborka-i-sborka-reduktora-perednego-mosta-Chevrolet-Niva

Регулировка переднего моста на ниве

Возможные неисправности

• Фиксируемые при торможении с помощью ДВС или разгоне.

Как отрегулировать передний мост на ниве

Подготовка

Основному этапу предшествует подготовка, включающая: 1. Слив масла из РПМ через сливное отверстие;

С этим читают Ставим подрамник на ниву, подробная инструкция

2. Отсоединение карданного вала ключом на 13

3. Снятие привода правого колеса.

4. Демонтаж нижней шаровой опоры с левой стороны.

5. Удаление растяжки подвески.

6. Снятие редуктора с кронштейнов справа и слева, используя упор.

Регулировка ведущей шестерни

С этим читают Ремонт и регулировка редуктора передний и задний оси

Боковой зазор в ГП и преднатяг подшипников дифференциала

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

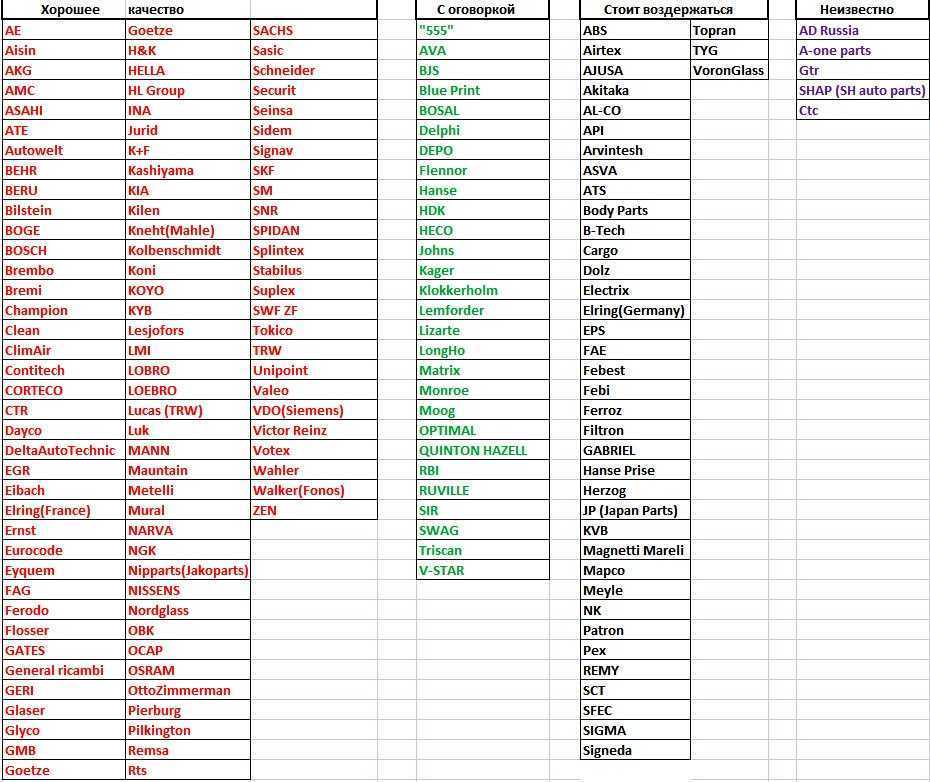

Выбор подшипника по производителю

Опытные автомастера знают, что лучше выбирать подшипник, полностью идентичный тому, что был раньше. Хорошо, если это будет деталь с оригинальной коробкой и логотипом. Такие детали часто соответствуют своим аналогам, изначально поставляемым на конвейер. Цена подшипника при этом не всегда доступна, потому как их производят ограниченной партией под партию автомобилей.

Но есть и другие модели подшипников, чьи характеристики нисколько не уступают оригинальным. А стоимость неоригинальных подшипников меньше только за счет использования другого бренда. Вот лишь несколько поставщиков подшипников, ставших популярными на современном автомобильном рынке.

SNR – Французская компания;
SKF – один из самых крупных производителей в мире;
FAG – немецкий производитель, одна из крупнейших компаний;
NSK – из Японии;
NTN – ещё один представитель Страны Восходящего Солнца.

Производители из Японии часто поставляют свои детали сразу на конвейер. Потому на обычном рынке запчастей о них практически ничего неизвестно

На страну-изготовитель можно не обращать внимание в случае с указанными выше фирмами. Там часто указывается один из множества офисов и отделений по всему миру

Если производителя подшипников допустили к конвейеру – это уже подтверждение того, что жесткий отбор пройден на первых этапах. Значит и система качества соответствует жестким требованиям, предъявляемым к производителям и их деталям.

Самые частые и ходовые парт-номера подшипников Нивы Шевроле

Парт-номер переднего ступичного подшипника — 2007108 (номер по каталогу: 2121-3103020-10, зарубежный аналог: 32008);
Парт-номер заднего ступичного подшипника — 2403080 (номер по каталогу: 6-180508АК2УС9, зарубежный аналог: 62208.2RS);
Номер выжимного подшипника сцепления — 21230160118000;
Парт-номер подшипника первичного вала КПП — 50706 (зарубежный аналог: 750706);
Парт-номер подшипника генератора — 180201 (зарубежный аналог:6201-2RS ).

Замена масла в переднем мосту Нива Шевроле

Завод изготовитель рекомендует замену масла в редукторе переднего моста каждые 45 тысяч пробега, для его замены потребуется ключ на 17, шестигранник на 17, шприц и емкость для старого масла. Лучше всего производить замену масла в редукторе Нива Шевроле после поездки на горячую
Отверните сливную пробку картера переднего редуктора и слейте масло в емкость после чего заверните пробку обратно

Отверните заливную пробку и залейте новое трансмиссионное масло при помощи шприца до уровня нижней кромки заливного отверстия и заверните заливную пробку. На этом замена трансмиссионного масла на Шеви завершена.

Замена сальника хвостовика Нива Шевроле передний мост

Сальник подлежит замене на новый при обнаружении течи масла, для его замены потребуется клю на 13, 24, отвертка, динамометрический ключ и молоток.

Перед заменой сальника хвостовика переднего редуктора на Нива выключите передачу и заглушите двигатель, слейте масло из картера переднего моста и отсоедините передний карданный вал Шеви от фланца ведущей шестерни редуктора переднего моста.

Выведите корпуса внутренних шарниров приводов передних колес из зацепления с шестернями полуосей редуктора переднего моста. Определите момент сопротивления вращению гайки фланца ведущей шестерни и замените сальник. Установите снятые узлы и детали в порядке, обратном снятию и залейте масло в редуктор.

Замена подшипника и сальника корпуса внутреннего шарнира привода переднего моста Шеви Нива

Перед началом работ приготовьте молоток, бородок, съемник стопорных колец и герметик. Для замены подшипника и сальника корпуса внутреннего шарнира потребуется снять привод передних колес после чего
Снимите стопорное кольцо подшипника, при помощи молотка и деревянной проставки сбейте и снимите корпус и подшипник с вала
Используя молоток и бородок, снимите сальник внутреннего ШРУС переднего колеса

Смажьте рабочую кромку сальника трансмиссионным маслом, а на наружную поверхность нанесите тонкий слой герметика
Затем при помощи молотка аккуратно запрессуйте сальник в корпус, установите снятые детали в порядке, обратном снятию, при необходимости произведите замену старого подшипника ШРУс Нива Шевроле на новый.

Снятие и установка редуктора переднего моста Шеви Нива

Редуктор переднего моста Нива Шевроле снимают для замены или ремонта. Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя.

Ремонт редуктора Шевроле в гаражных условиях практически никогда не приводит к желаемому результату. Поэтому в случае необходимости ремонта редуктора воспользуйтесь услугами специализированной мастерской.

Для того, чтобы снять редуктор приготовьте ключ на 13, 17, 27, шестигранник на 12, балонник, зубило, молоток, шприц для заливки трансмиссионного масла и емкость для масла.

Снимите передние колеса и слейте масло из картера редуктора переднего моста. Отсоедините передний карданный вал от редуктора переднего моста
Отверните гайку и выньте болт крепления левой крышки подшипника редуктора Нива Шевроле переднего моста к поперечине передней подвески. Снимите привод правого переднего колеса и отверните три гайки крепления крышки подшипника внутреннего шарнира левого привода к редуктору переднего моста

Разверните поворотный кулак, чтобы он потянул за собой привод, отсоедините редуктор от привода и снимите его. Установка редуктора переднего моста Нива Шевроле и снятые детали выполняется в порядке, обратном снятию, после чего залейте масло в редуктор.

Разборка и сборка редуктора переднего моста Chevrolet Niva

Инструменты:

Гаечный ключ накидной прямой 10 мм
Гаечный ключ накидной прямой 17 мм
Керн
Молоток малый
Бородок
Вороток под торцевую насадку
Удлинитель для торцового воротка
Насадка на вороток 10 мм
Насадка на вороток 17 мм
Насадка на вороток 19 мм
Съемник подшипников
Выколотка из мягкого металла
Приспособление из старой ведущей шестерни
Уровень
Щуп плоский
Динамометрический ключ
Монтажная лопатка
Динамометр
Плоскогубцы
Штангенциркуль
Тиски

Детали и расходники:

Прочная нитка
Подшипники дифференциала
Шестерни полуосей
Ведомая шестерня
Вал ведущей шестерни
Конический подшипник вала ведущей шестерни
Распорная втулка
Манжета
Гайка фланца
Керосин
Ветошь
Регулировочное кольцо
Прокладка передней крышки к картеру редуктора.
Прокладка нижней крышки картера редуктора переднего моста.

Примечание:

Перед разборкой очищаем редуктор от грязи, не допуская ее попадания внутрь редуктора.

1. Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

2. Снимаем крышку.

3. Снимаем прокладку.

5. Аналогично снимаем стопорную пластину правой крышки.

6. Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

7. Снимаем со шпилек шайбы.

8. Поддев отверткой.

9. Снимаем крышку левого подшипника коробки дифференциала.

10. Потянув за болт, снимаем крышку.

11. Вынимаем регулировочные гайки.

12. Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

14. Снимаем с хвостовика ведущей шестерни маслоотражатель.

15. Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

17. Вынимаем кольцо.

19. Ключом «на 13» отворачиваем восемь болтов ее крепления.

20. Снимаем крышку.

Регулировка

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

уровень;
штангенциркуль;
плоские щупы для измерения зазоров;
регулировочные кольца с шагом 0,05 мм;
идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

Горизонтально выставить привалочную плоскость картера (понадобится уровень);
Установить на постель подшипников металлический пруток.
Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
Динамометрическим ключом затянуть гайку с усилием 12 кгс.
Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
Используя штангенциркуль, замерить расстояние между обеими крышками.
Затянуть вторую гайку.
Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.

Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.

Итоговые рекомендации по выбору подшипников

Новые подшипники Нивы Шевроле рекомендуется выбирать, опираясь на будущие условия эксплуатации. Оригинал станет лучшим выбором для тех, кто бОльшую часть времени проводит в городских условиях. Если же условия экстремальные, предполагают создание дополнительных нагрузок – рекомендуется отдавать предпочтение повышенным прочностным характеристикам.

1600-2500 рублей – стоимость работ по замене подшипников, если владелец обращается к специалистам СТО.

1200-2000 рублей придется заплатить за аналогичные работы, проводимые для задней оси.

Можно подобрать вариант, который удовлетворяет потребностям, существующему на сегодняшний день бюджету. Стоимость материалов может достигать нескольких тысячя рублей, и более дешевый вариант вряд ли удастся найти.

Выполнить работу самостоятельно не так сложно – достаточно, чтобы под руками была инструкция и видеоролики. После замены подшипников Нивы Шевроле достаточно проехать некоторое расстояние и посмотреть, нет ли посторонних звуков.
