Антиблокировочная система abs: что это такое, принцип действия

Антиблокировочная тормозная система (АБС)

Добрый день, сегодня расскажем про очень важную систему современных автомобилей Антиблокировочная тормозная система (АБС). Процесс торможения должен быть плавным, в противном случае автомобиль может пойти юзом, и водитель потеряет контроль над его управлением. Причиной тому — скольжение заблокированных колес по дороге. Чаще всего возникает такая ситуация при резком торможении на мокрой или обледенелой поверхности.

Антиблокировочная тормозная система (АБС)

Как известно, эффективное торможение заключается в гашении скорости толчками, при которых педаль тормоза быстро нажимается и отпускается, но зачастую в момент опасности водитель об этом правиле забывает напрочь и “бьет” по тормозам со всей силы. Колеса моментально блокируются, снижается их сцепление с дорогой, начинается скольжение и автомобиль становится неконтролируемым.

Примерно 10% аварий приходятся как раз на этот случай. Чтобы предотвратить блокировку колес при экстренном торможении, была изобретена Антиблокировочная тормозная система ABS. Данное изобретение позволило спасти ни одну сотню тысяч человеческих жизней, предотвратив самые страшные аварии.

Антиблокировочная тормозная система состоит из ряда устройств, работающих в комплексе. Они передают колесам импульсы давления тормозной жидкости в самом оптимальном режиме. Это датчики на колесах, модуляторы или управляющие клапаны, а также электронный блок управления.

Датчики скорости

Эти устройства устанавливаются на ступицах колес. Происходит это следующим образом: зубчатый венец закрепляется на ступице, над торцом венца неподвижно зафиксирован датчик, состоящий из магнитного сердечника, что находится внутри катушки. Вращение колеса передает импульсы зубчатому венцу, а в его катушке индуцируется электрический ток, параметры которого отражают угловую скорость вращения колеса.

Блок управления

Вся информация с датчиков скорости поступает и обрабатывается в электронном блоке управления ЭБУ. В его задачу входит “отслеживание” тех моментов, когда может произойти блокировка колес. Как известно, это происходит при избыточном давлении тормозной жидкости в магистрали, что подводит ее к колесу. Как только электронный блок управления “заметит” это, то произойдет снижение давления.

Модуляторы или управляющие клапаны

Именно эти устройства регулируют давление в тормозной системе. Обычно команды от ЭБУ исполняют два электромагнитных клапана. При закрытии первого клапана происходит перекрывание доступа тормозной жидкости в магистраль. При открытии второго клапана тормозная жидкость беспрепятственно идет в резервуар гидроаккумулятора. Таким образом происходит регулирование давления в тормозной системе.

Антиблокировочная тормозная система

Антиблокировочная тормозная система различается по количеству каналов. Существует:

— одноканальная Антиблокировочная тормозная система ABS, в которой тормозное усилие ограничивается во всей системе; — двуканальная Антиблокировочная тормозная система ABS, когда тормозное усилие будет ограничиваться только по правым или левым колесам; — многоканальная Антиблокировочная тормозная система ABS с ограничением тормозного усилия на каждом из четырех колес.

ЕЩЁ Автостатьи,

Теория и навыки вождения

Движение накатом: мифы и реальность

Последняя Антиблокировочная тормозная система является самой дорогой и эффективной. Количество датчиков скорости, каналов и клапанов в такой системе равно количеству колес.

Автомобиль с ABS даже при экстренном торможении не уйдет с заданного курса, поможет объехать препятствие и избежать опасного заноса. Работе данной системы характерны импульсивные толчки на педали тормоза и своеобразный звук, исходящий из блока модуляторов

Важно знать, что торможение на автомобиле с антиблокировочной системой должно быть однократным и непрерывистым. Следует с усилием нажать на педаль тормоза и удерживать ее, пока ABS сама создаст наименьший тормозной путь

Антиблокировочная тормозная система дает возможность одновременно тормозить и маневрировать, а при входе и выходе из поворота тормозить эффективно и безопасно. Стоит отметить, что при срабатывании ABS происходит небольшое увеличение тормозного пути.

На сегодняшний день ABS становится многокомплексной, состоящей из разнообразных систем активной безопасности. Ее удешевление и постоянное усовершенствование в ближайшее время приведет к тому, что ABS станет неотъемлемой системой всех легковых автомобилей.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ АВТОМОБИЛЕЙ СЕМЕЙСТВ LADA KALINA и LADA PRIORA – УСТРОЙСТВО, ДИАГНОСТИКА, снятие и установка основных узлов

ВНИМАНИЕ. При демонтаже гидроагрегата и трубопроводов принять меры по исключению разлива тормозной жидкости.1 Общее описание системы, особенности устройства и работы2 Технические характеристики

  • номинальное напряжение питания гидроагрегата – 12 В;
  • рабочий диапазон напряжения питания – (10-16) В;
  • максимальный ток нагрузки по цепи питания ЭБУ гидроагрегата – 1 А;
  • максимальный ток нагрузки по цепи питания ЭМК гидроагрегата – 25 А;
  • максимальный ток нагрузки по цепи питания ЭВН гидроагрегата – 23 А.
Контакт Цепь
1 «Масса». Общий провод питания ЭВН гидроагрегата.
2 Клемма «+» АКБ. Напряжение питания ЭВН гидроагрегата.
3 Клемма «+» АКБ. Напряжение питания ЭМК гидроагрегата.
4 «Масса». Общий провод питания ЭМК и ЭБУ гидроагрегата.
5 Входной сигнал переднего левого ДСК.
6 Напряжение питания заднего левого ДСК.
8 Напряжение питания заднего правого ДСК.
9 Напряжение питания переднего правого ДСК.
10 Входной сигнал переднего правого ДСК.
11 Выход/вход К-линия.
12 Выход на сигнализатор диагностики «EBD» распределения тормозных сил.
16 Напряжение питания переднего левого ДСК.
17 Входной сигнал заднего левого ДСК.
18 Клеммы «15» выключателя зажигания. Напряжение питания ЭБУ ГА.
19 Входной сигнал заднего правого ДСК.
20 Вход от выключателя сигнала торможения.
22 Выход на сигнализатор диагностики «ABS» антиблокировочной системы тормозов.

3 ДиагностикаABSEBD

Код Описание кода
С0035 Отказ в цепи переднего левого ДСК или недостоверный сигнал
С0040 Отказ в цепи переднего правого ДСК или недостоверный сигнал
С0045 Отказ в цепи заднего левого ДСК или недостоверный сигнал
С0050 Отказ в цепи заднего правого ДСК или недостоверный сигнал
С0060 Отказ в цепи выпускного переднего левого ЭМК
С0065 Отказ в цепи впускного переднего левого ЭМК
С0070 Отказ в цепи выпускного переднего правого ЭМК
С0075 Отказ в цепи впускного переднего правого ЭМК
С0080 Отказ в цепи выпускного заднего левого ЭМК
С0085 Отказ в цепи впускного заднего левого ЭМК
С0090 Отказ в цепи выпускного заднего правого ЭМК
С0095 Отказ в цепи впускного заднего правого ЭМК
С0110 Отказ в цепи ЭВН
С0121 Отказ в цепи реле включения напряжения питания ЭМК
С0161 Отказ в цепи выключателя сигнала торможения
С0245 Ошибка при измерении частоты ДСК
С0550 Внутренняя неисправность ЭБУ
С0800 Напряжение питания ниже или выше рабочего диапазона

пит ДСКпит ЭБУ

  • входное напряжение низкого уровня не более 0,3 U пит;
  • входное напряжение высокого уровня не менее 0,8 U пит.

4

Гидроагрегат антиблокировочной системы тормозов – снятие и установкаСнятие:Установка:ВНИМАНИЕ.5 Датчик скорости переднего колеса (правый или левый) – снятие и установкаСнятие:Установка6 Датчик скорости заднего колеса (правый или левый) – снятие и установкаСнятие:Установка7 Ротор переднего колеса — замена8 Ротор заднего колеса – снятие и установкаСнятие:Установка9 Трубопроводы тормозные – снятие и установка9.1 Для автомобилей семейства LADA KALINA9.1.1 Трубка к левому переднему тормозу (дет. 11180-3506550-10)Снятие:Установка9.1.2 Трубка к правому переднему тормозу (дет

11180-3506540-10)Снятие:Установка9.1.3 Трубка к шлангу левого заднего тормоза (дет. 11180-3506630-10)Снятие:Установка9.1.4 Трубка к шлангу правого заднего тормоза (дет. 11180-3506620-00)Снятие:Установка9.1.5 Трубка первичного (дет. 11180-3506500-10) или вторичного контура (дет. 11180-3506510-10) главного цилиндраСнятие:Установка9.1.6 Переходник правый (дет. 11180-3506560-00) или левый (дет. 11180-3506570-00)Снятие:Установка9.2 Для автомобилей семейства LADA PRIORA9.2.1 Трубка к левому переднему тормозу (дет. 21700-3506550-10)Снятие:Установка9.2.2 Трубка к правому переднему тормозу (дет. 21700-3506540-10)Снятие:Установка9.2.3 Трубка к шлангу левого заднего тормоза (дет. 21700-3506630-00)Снятие:Установка9.2.4 Трубка к шлангу правого заднего тормоза (дет. 21700-3506620-00)Снятие:Установка9.2.5 Трубка первичного (дет. 21700-3506500-10) или вторичного контура (дет. 21700-3506510-10) главного цилиндраСнятие:Установка9.2.6 Переходник правый (дет. 21700-3506560-00) или левый (дет. 21700-3506570-00)Снятие:Установка

Неисправности АБС и их симптомы

Во всех автомобилях с АБС установлены средства самодиагностики системы. Они позволяют определить исправность датчиков, модулятора и контроллера. При обнаружении неисправности, средства самодиагностики подают сигнал с помощью лампы АБС. Если загорелась лампочка ABS, необходимо срочно доставить автомобиль в автосервис для диагностики. В противном случае велика вероятность потери эффективности торможения.

Если загорелась лампочка ABS, но педаль тормоза работает (автомобиль тормозит), вы можете самостоятельно провести первичную диагностику и мелкий ремонт. Для этого понадобится яма или эстакада. Наиболее частая неисправность – обрыв, окисление или отход сигнального провода от колесного датчика. Необходимо закатить машину на эстакаду или яму и внимательно осмотреть все провода, которые идут к колесным датчикам. Возможно, один из проводов перетерся, порвался или отошел от датчика. В половине случаев, восстановив цепь датчик – контроллер, удается нормализовать работу всей системы.

Если же провода целы и подключены к соответствующим разъемам, и при этом лампочка не гаснет, необходимо проверить, как закреплен и работает каждый колесный датчик. Если вы разбираетесь в работе устройств, использующих эффект Холла, то сможете проверить датчик с помощью вольтметра или осциллографа. Если не разбираетесь, то необходимо доставить машину в автосервис. Диагностика модулятора и контроллера или ремонт блока ABS возможны только в условиях автосервиса, потому что необходимо дорогостоящее оборудование и специальная подготовка.

Предварительные замечания.

Езда на автомобиле по мокрому или по обледенелому асфальту часто приводит к авариям. Причина тому — потеря управляемости автомобилем из-за юза и заноса при торможении или пробуксовки ведущих колес при резком газе.

Справиться с автомобилем, потерявшим управление, умеет не каждый водитель. Неприятная ситуация возникает и в тех случаях, когда автомобиль попадает в глубокий снег, в пески или в непролазную грязь на дороге, — одно ведущее колесо проворачивается и все глубже зарывается, а другое — неподвижно. Стронуть автомобиль с места без посторонней помощи очень сложно.

С целью предотвращения подобных случаев на современных легковых автомобилях устанавливаются системы управления тормозами, которые в нештатных ситуациях адаптируются под условия движения и отрабатывают свои функции автоматически. Таких систем четыре: система антиблокировки тормозов (ABS), система блокировки дифференциала ведущего моста (EDS), система перераспределения тормозных усилий между передним и задним мостами автомобиля (EBV) и система антипробуксовки ведущих колес (ASR или DSA).

Можно ли отключить АБС на автомобиле

Стоит знать, что месторасположение блока предохранителей может быть различным. Иногда их можно обнаружить под капотом, в других случаях они оказываются в салоне. Иногда разные предохранители присутствуют в одном и том же автомобиле в разных местах. В этом случае стоит осуществлять отключение через тот компонент, который расположен в салоне.

Кроме того, учтите, что отключение АБС может негативно повлиять на отдельные узлы машины. В любом случае отключение этой системы должно рассматриваться как временная мера. Самый доступный способ отключения АБС – выдернуть соответствующий предохранитель из блока.

Система «Банк-Клиент»

Важной частью АБС выступает популярная и широко распространенная система «Банк-Клиент». Применительно к Сбербанку она постепенно трансформировалась в широко известный сегодня и популярный интернет сервис Сбербанк Онлайн

Он представляет собой программный комплекс, который предоставляет клиенту возможность дистанционно при помощи интернета проводить различные финансовые операции. Сегодня практически все предприятия используют подобную систему для ведения бизнеса, что объясняется ее удобством, простотой и эффективностью. Одним из основных принципов работы «Банк-клиента» является четко установленный порядок, при котором платежному документу присваивается определенный статус на всех стадиях его подготовки и исполнения.

Часто задаваемые вопросы

  • Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.

  • Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.

  • Принцип действия АБС?

    Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.

    Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.

    Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.

    Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.

  • Как АБС влияет на АКПП?

    На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).

    Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.

Связанные термины

  • Суппорт
  • Датчик скорости
  • Вакуумный усилитель тормозов

Режимы работы

Антиблокировочная система тормозов может работать в трех режимах:

  • Нагнетание. В этом режиме тормоза работают по обычной схеме. После нажатия на педаль жидкость идет на механизмы, колесо замедляет вращение. При этом режиме впускной клапан открыт, а выпускной – перекрыт, то есть жидкость движется только по подающей магистрали;
  • Удержание. Если блок по сигналам вычислит, что одно из колес снижает вращение быстрее других, то он перекроет впускной клапан. В итоге усилие механизма перестанет нарастать, поэтому замедление колеса останавливается на определенном уровне. На других же механизмах усилие будет продолжать нарастать;
  • Сброс давления. Если даже после перехода в режим удержания колесо все равно продолжает замедляться, блок управления задействует выпускной клапан (впускной перекрывает) и часть жидкости уходит в аккумулятор давления, тем самым обеспечивает снижение давления в механизме (колесо отпускается и начинает наращивать скорость). Как указано выше, один аккумулятор предназначен для двух тормозных механизмов (входящих в контур). Бывают ситуации, когда давление сбрасывается сразу с двух этих механизмов, поэтому объема аккумулятора может попросту не хватить. И тогда в работу включается насос, перекачивая избыток в основную магистраль.

Схема системы АБС

Во время торможения система меняет режим работы многократно, что и обеспечивает эффективное торможение. При этом водителю не нужно самому «играться» педалью, чтобы исключить блокировку колес, система все делает сама.

Приём, использовавшийся до появления АБС

Опытные водители давно научились противостоять срыву колёс на торможении. Им хорошо известно, что эффектное торможение с юзом и дымом из-под колёс на самом деле неэффективно. Тормозной путь заметно удлиняется. В борьбе за метры жизненного пространства перед остановившимся автомобилем существовали два приёма. Собственно, используются они и сейчас, например, в автоспорте, где АБС запрещена во многих дисциплинах.

Торможение на грани блокировки шин. Технически очень сложный приём, требует хорошей тренированности вестибулярного аппарата. Надо очень тонко улавливать грань скольжения по изменению замедления в нежелательную сторону, когда усилие на педали совсем немного добавилось, а торможение ухудшилось. Ситуация усложняется неравномерностью коэффициента сцепления по всем четырём колёсам. Любое из них может попасть на участок с грязью, льдом или вообще на обочину дороги.

Прерывистое торможение. При обнаружении грани блокирования всё равно педаль надо отпускать, так не лучше ли это сделать заранее, предварительно гарантированно превысив допустимый предел по силе нажатия? И сразу же снова нажать. Подобный приём хорошо известен в радиоэлектронике, где он называется широтно-импульсным модулированием. Причём там он настолько хорошо прижился, что на его основе работают почти все силовые регуляторы. Надо только обеспечить обратную связь.

В описанных способах обратная связь идёт через органы чувств человека, а результат зависит от его способностей и опыта. Естественно, автомобильные инженеры захотели заменить человека автоматикой, которую проще раз и навсегда обучить, а потом лишь тиражировать механизмы и алгоритмы. Тем более что возможности электромеханических устройств по скорости реакции куда лучше, чем у человека. Так и появились первые серийные антиблокировочные системы, известные сейчас под аббревиатурой ABS.

Системы АБС показали высокую эффективность, и существуют области применения, где они стали обязательными. Например, в автобусах и даже в авиации. Попытки остановить тяжёлый авиалайнер колёсными тормозами однозначно приводят к протиранию и взрыву покрышек, после чего катастрофа неизбежна. Торможение на грани, когда колёса всё же проворачиваются, спасает шины, а значит и человеческие жизни. Пилот в ручном режиме так тормозить не может, обратная связь в многотонной машине сведена практически к нулю.

Конструкция и назначение составляющих частей

Устройство антиблокировочной системы состоит из трех основных составных элементов:

  1. Колесные датчики скорости
  2. Блок (модуль) управления
  3. Исполнительное устройство

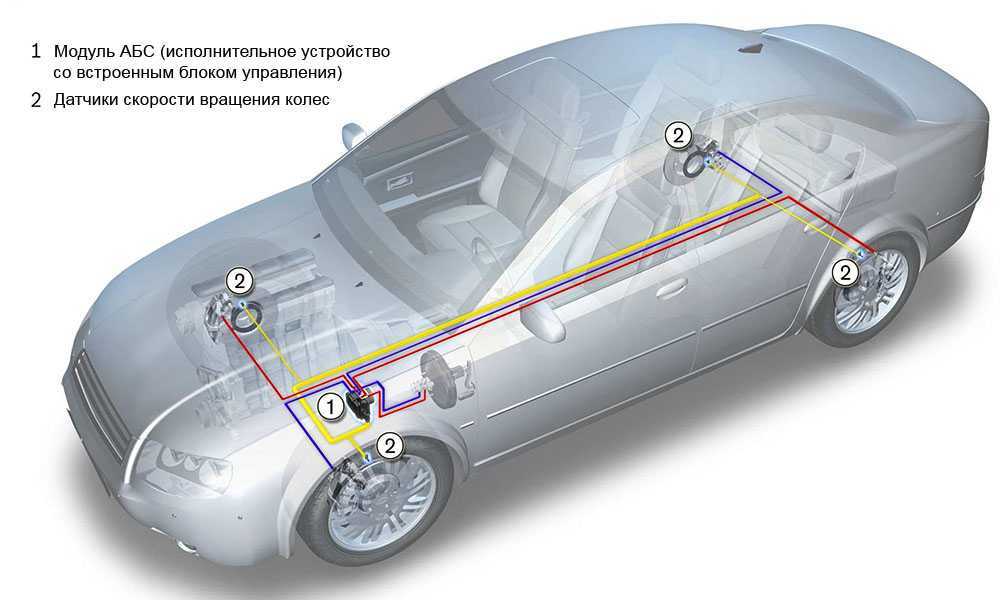

Элементы ABS автомобиля

Как отмечено, эта система нередко задействуется в качестве базы для других. При этом составные части ряда иных систем являются лишь дополнением к АБС.

Датчики

Датчики скорости – очень важные составляющие, поскольку на их показаниях основывается работа системы ABS. По импульсам, которые они подают, модуль управления высчитывает скорость вращения каждого из колес, и на основе расчетов производится управление исполнительным механизмом.

Расположение датчика скорости на ступице колеса

В конструкции АБС используется два типа датчиков. Первые получили название пассивных датчиков. Эти элементы – индуктивного типа.

Конструкция их включает сам датчик, состоящий из обмотки, сердечника и магнита, а также зубчатого венца, используемого в качестве задающего элемента. Зубчатый венец устанавливается на ступицу, поэтому он вращается вместе с колесом.

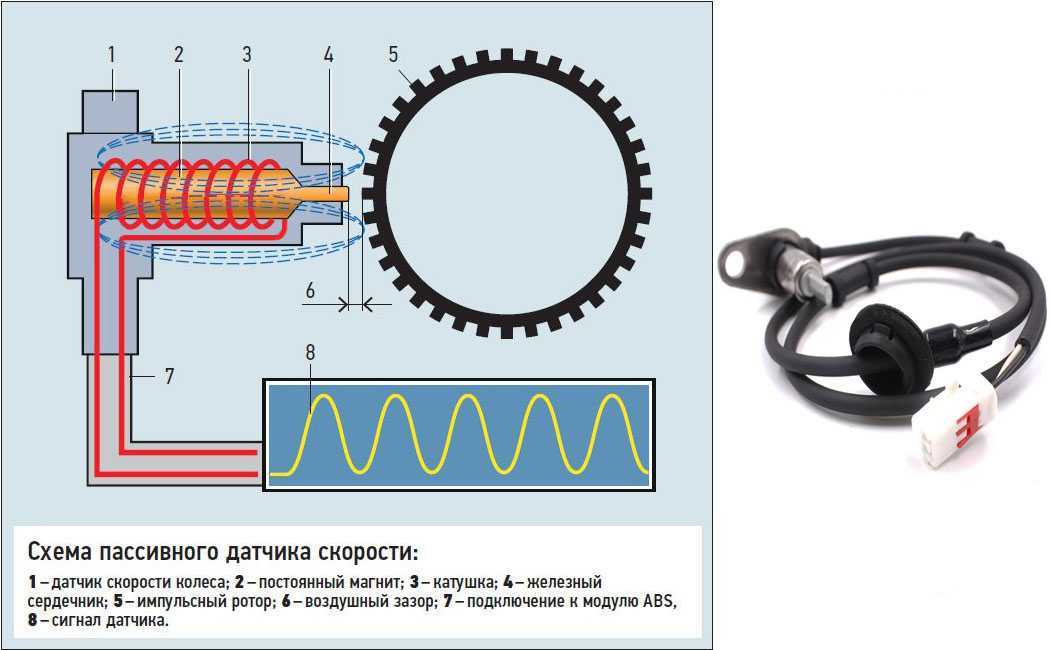

Датчик индуктивного типа

Суть функционирования пассивного элемента очень проста – обмотка генерирует магнитное поле, через которое проходит зубчатый венец. Имеющиеся зубья при проходе через поле оказывают на него влияние, что обеспечивает возбуждение напряжения в датчике. Чередование зубьев с впадинами обеспечивает создание импульсов напряжения, которые и позволяют высчитать скорость вращения колеса.

Негативным качеством пассивных датчиков является недостаточная точность измерения при движении на незначительных скоростях, что может стать причиной некорректной работы системы ABS.

Сейчас, из-за имеющегося недостатка, пассивные датчики в антиблокировочной системе не используются и их заменили так называемыми активными элементами.

Как и в первом варианте, активные датчики состоят из двух основных составляющих – самого датчика и задающего элемента. Но в активных элементах датчики построены либо на магниторезистивном эффекте, либо на эффекте Холла. Оба варианта для работы требуют подачи питания (пассивные элементы сами вырабатывали его).

Что касается задающего элемента, то здесь в конструкции используется кольцо с намагниченными секторами (мультиполюсное).

Устройство и принцип работы активного датчика скорости

Суть работы активных элементов различная. В магниторезистивном варианте постоянно меняющееся поле (от задающего кольца) приводит к изменениям показаний сопротивления в датчике. В элементе Холла это поле меняет само напряжение. В обоих случаях создается импульс, по которому можно рассчитать скорость вращения.

Элементы активного типа получили широкое распространение благодаря высокой точности замеров на любых скоростях.

Блок управления

Модуль управления системы ABS, как и иные ЭБУ, задействованный в системах авто, нужен для получения и обработки импульсов, передающихся от колесных датчиков. В него занесены табличные данные, на основе которых он управляет исполнительным механизмом. То есть, после поступления сигнала с каждого датчика, он сравнивает его с информацией, занесенной в таблице, и по полученным результатам определят, что должен сделать.

Блок АБС

В авто с рядом систем, построенных на основе АБС, блок управления имеет дополнительные модули, отвечающие за работу своих систем.

Исполнительный механизм

Исполнительный механизм (его еще называют гидроблоком или модулем ABS) – самый сложный по конструкции и состоит из ряда элементов:

  • электромагнитные клапаны (впускной, выпускной);
  • аккумуляторы давления;
  • помпа обратной подачи;
  • амортизационная камера.

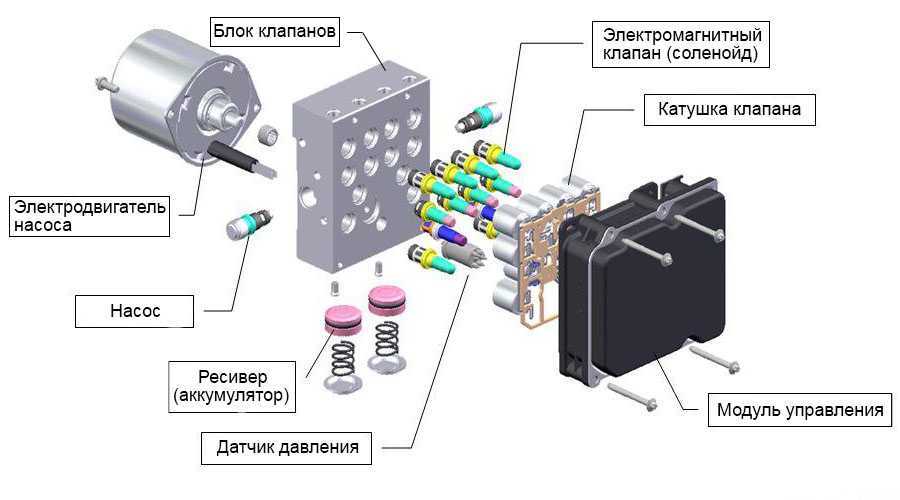

Устройство блока АБС

В классической схеме к рабочему механизму тормозов идет только одна магистраль, по которой подается жидкость от главного цилиндра. В АБС же в нее врезана магистраль обратной подачи, но она проходит только внутри модуля.

Впускной клапан – единственный элемент, установленный на магистрали основной подачи. В его задачу входит перекрытие подачи жидкости при определенных условиях, по умолчанию он открыт.

Врезка магистрали обратной подачи осуществляется за впускным клапаном. На входе в нее установлен выпускной клапан, который в обычном положении закрыт.

Далее за клапаном в обратной магистрали располагается аккумулятор давления, в задачу которого входит сбор жидкости при сбрасывании давления в системе.

Если объема аккумулятора не хватает, чтобы принять всю жидкость, в работу включается насос, который перекачивает излишки в основную магистраль.

Но процесс перекачки сопровождается пульсацией, и чтобы погасить колебания жидкости, она сначала попадает в амортизационные камеры и только после этого – в магистраль.

Зачем нужна ABS?

В большинстве ситуаций она способствует уменьшению пути остановки, если сравнивать с машиной без нее. Также одной из базовых задач считается сохранение высокого уровня контроля над машиной при совершении маневра экстренной остановки. Другими словами, у водителя увеличивается возможность совершить довольно резкий маневр прямо при остановке. Эти два фактора, сочетающиеся между собой, делают из ABS очень полезный вспомогательный элемент в плане повышения уровня безопасности при эксплуатации автомобиля.

Водителям с большим опытом, как показывает практика, нет особой разницы между отсутствием или присутствием ABS на транспорте, поскольку они идеально умеют прочувствовать момент, когда колеса срываются самостоятельно. Подобная техника остановки также применяется владельцами мотоциклов. Когда усилие доходит до остановки вращения колес, автомобилист не «топит» на педаль еще сильнее, удерживая ее в идентичном положении. Преимущество подобного приема сравнимо с замедлением с применением одноканальной системы. В многоканальных преимущество состоит в контролировании усилия отдельных колес. Следовательно, обеспечивается высокий уровень эффективности и повышение предсказуемости реакции автомобиля, когда он проезжает по дороге с участками, имеющими неравномерный уровень сцепления.

Если автомобилист не имеет должного уровня опыта, наличие АБС является предпочтительным независимо от того, сколько времени он уже ездит за рулем. Дело в том, что экстренная остановка становится интуитивно простой. Нужно лишь сильно нажимать на тормозную рукоять, либо педаль, сохранив возможность выполнения маневров. В это время ABS самостоятельно определит, в когда усилие, передаваемое на суппорт, надо ограничить.

Иногда ABS все-таки способствует повышению тормозного расстояния. На рыхлых поверхностях – глубоком снегу, гравии или песке заблокированные колеса начинают зарываться, тем самым способствуя усилению эффективности остановки. А вот незаблокированное колесо в подобной ситуации будет вести себя иначе, медленнее останавливая машину. Тогда разработчики позволяют отключить ABS.

Не стоит полагать, что производители не предусмотрели подобный момент – в некоторых видах ABS присутствует специализированный алгоритм, разработанный для рыхлых видов  поверхности. Суть его сводится к тому, что блокировка происходит в большом количестве с минимальным промежутком времени между каждой из них. Подобная техника способствует эффективному замедлению с сохранением управляемости, как это нередко происходит при тотальной блокировке. Водитель может самостоятельно подобрать тип поверхности. Но для большего удобства программное обеспечение подбирает его в автоматическом режиме, анализируя поведение, либо путем задействования датчиков, определяющих дорожное покрытие.

Поколения и виды

Современная система, устанавливаемая на авто, — четырехканальная. Она включает в себя по два клапана на каждое колесо, а также по одному аккумулятору давления и амортизационной камере на контур (а их – два).

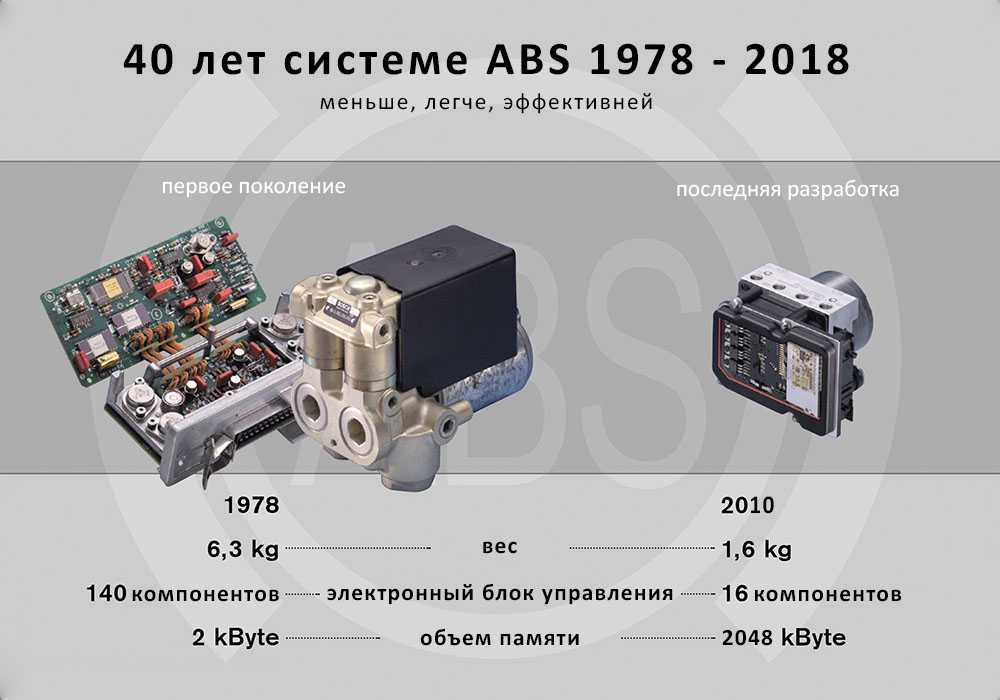

В целом, эта система уже насчитывает 5 поколений. Первая из них появилась в 1978 году, вторая пришла ей на смену в 1980 году и устанавливалась она вплоть до 1995 года, после чего 2-е поколение вытеснило 3-е. Современное 4-е поколение системы появилось в 2003 году, а сейчас применяется 5-е поколение, которое продолжает использоваться до сих пор.

Что касается конструктивных особенностей, то четырехканальная система — самая последняя и технологически совершенная. Но ей предшествовали:

  • одноканальная система (в ней использовалось всего два клапана, которыми регулировалось давление во всех магистралях одновременно. Примечательно, что в одноканальном типе система обычно вносила коррективы только в механизмах ведущей оси, то есть, АБС работала только с двумя колесами);
  • двухканальная (в этом типе АБС тормозные механизмы разделили по бортам, для каждого из которых предусмотрены свой комплект клапанов. То есть, один канал объединял в себе механизмы переднего и заднего колес одной стороны);
  • Трехканальная (в ней для колес задней оси предусматривался один комплект клапанов, а передние оснащались каждый своим каналом).

Сейчас эти три типа системы ABS встречаются только разве что на старых авто.

Выводы

Исходя из сказанного выше, можно сделать такие выводы. Система ABS является незаменимым элементом безопасности любого транспортного средства. Она способствует более эффективной остановке, а также предотвращает срыв транспортного средства в занос. Принцип работы заключается в том, что при остановке колеса не блокируются, а продолжают прокручиваться на грани момента срыва. Система может управлять четырьмя колесами сразу, двумя или каждым по отдельности. Для зимней эксплуатации предусмотрен выбор в пользу полного отключения работы ABS, либо использования нескольких режимов покрытия. Последние машина может переключать самостоятельно, либо доверить выбор водителю.
