Недостатки двигателя ВАЗ 21126

Плохая шумоизоляция моторного отсека в связи с низким качеством шумоизоляционного материала и неполным покрытием им задней стенки моторного отсека. Данный недостаток к счастью никак не влияет на работу двигателя, но и удовольствия тоже не доставляет. Здесь нам поможет только самостоятельная шумоизоляция.

Ресурс (заявленный пробег) до капитального ремонта составляет всего 200000 км, что согласитесь на сегодняшний день мало. Но как показывает практика, заботливые автолюбители стараются проводить работы капитального ремонта гораздо раньше, чтобы не тратить внушительную сумму на ремонт вынужденный.

Неустойчивая работа двигателя является тем недостатком, с которым придется бороться на протяжении всего периода эксплуатации автомобиля с данным двигателем. Причин может быть множество, начиная от проблем в работе топливного насоса, засоренности фильтров и натяжения ремня газораспределительного механизма, заканчивая прогоранием компрессионных колец, в следствии низкого качества изготовления и падением давления топлива. Здесь все индивидуально для каждого двигателя, но характерные недостатки все-таки прослеживаются и бороться с ними можно.

Потеря мощности движка напрямую связана с величиной компрессии, чистотой фильтров и правильной работой датчиков управления двигателем, что происходит не всегда так, как хотелось бы. Предотвратить потерю мощности двигателя поможет своевременное техническое обслуживание, качественные расходники и запчасти. Но возможно, что даже самый новый двигатель может столкнуться с проблемой потери мощности, поможет нам в этом современная электронная диагностика контролера на предмет наличия ошибок, и как следствие наличия неисправности или выхода из строя какого-либо агрегата или узла. Также причиной потери мощности может являться прогорание поршней или прокладки головки блока цилиндров.

Загиб клапанов при обрыве ремня ГРМ со всеми последствиями. Лунки на коротких поршнях в отличие от 21124, на котором загиб клапанов не происходит, стали слишком малы, чтобы предотвратить эту проблему.

Состояние электрики двигателя также можно отнести к его недостаткам. В зоне особого риска находятся катушки зажигания, стартер и регулятор давления топлива. Проблему с этим недостатком можно попробовать решить, выбирая и устанавливая электронные датчики от производителей, зарекомендовавших себя на рынке. Состояние аккумуляторной батареи, диодный мост генератора и правильная его работа, также влияют на работоспособность электрических цепей двигателя. Но в случае с электронной системой управления предвидеть неисправности, вызванные данным недостатком практически невозможно. Остается запастись инструкциями по диагностике и запасными датчиками управления двигателя.

Дорогостоящий капитальный ремонт. Фактическая стоимость капитального ремонта высокая, но ремонт выгоднее чем покупка нового двигателя.

Отсутствие гильз в цилиндрах усложняет процесс проведения капитального ремонта.

Вывод. Сначала производства ДВС заимел славу самого совершенного и надежного из моторов ВАЗ, пока не проявились в процессе эксплуатации все его отрицательные стороны, что нельзя не учитывать при оценке надёжности. Поэтому народ берет все трудности на себя и дорабатывает ДВС установкой «безвтыковых» поршней. По надежности ДВС имеет оценку «удовлетворительно».

P.S. Уважаемые автовладельцы, познавшие на своем опыте движок 21126, вы можете оставить комментарий по данному ДВС, как с хорошим отзывом, так и с плохим.

Сборка мотора

Для качественной сборки нужна таблица затяжек болтов и гаек двигателя, и с помощью динамометрического ключа затягивать все болты двигателя. Каждый болт обязательно смазывать медной пастой, а перед установкой вкладышей хорошо смазать шейки коленчатого вала.

При установке новых поршней цилиндры также нужно смазать маслом. После установки поршней нужно провернуть несколько раз коленчатый вал. Если вал прокручивается без запинок, то сборка низа прошла удачно. Обязательно, все трущиеся детали нужно смазать маслом, чтобы обеспечить масляную пленку при запуске мотора. В местах, где нужно наносить герметик, делать это нужно с помощью герметика Victor Reinz, тогда течи из-под клапанной крышки пропадут.

Самые распространенные проблемы ДВС 21126

Однозначно назвать слабые места двигателя 21126 нельзя. Появление проблем зависит от комплектации, пробега, периодичности обслуживания. Несмотря на заявленный ресурс в 200 000 км, 126 мотор у заботливых хозяинов ходит без капремонта все 400 000. Однако, можно выделить типичные проблемы движков ВАЗ, которые встречаются и на 21126 модели:

  1. Нестабильные обороты холостого хода. В этом случае проверяют чистоту дроссельной заслонки, исправность ДМРВ и РХХ.
  2. Перегрев. Обычно связан с недостатком охлаждающей жидкости или зависанием термостата.
  3. Троение. Появляется при повреждении катушек зажигания, свечей или засорении форсунок.
  4. Проблемы электрики. Короткое замыкание или скачок напряжения приводит к поломке датчиков и сбоям в работе ЭБУ.
  5. Стук. Часто связан с неисправностью гидрокомпенсаторов, которые забиваются грязным маслом. Если они в порядке, проверяют ШПГ.
  6. Обрыв ГРМ. Заклиненный ролик или помпа срезают зубья ремня мгновенно. На моделях мотора до 2021 года, это приводило к загибанию стержней клапанов. Чтобы избежать проблемы, необходимо следить за состоянием ремня, роликов и помпы.

Начинаем разбирать

Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.

Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.

Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.

Откручиваем восемь гаек и снимаем выпускной коллектор.

Снимаем ремень ГРМ, шкивы распредвалов и помпу.

В три прохода, чтобы не деформировать деталь, сначала ослабляем, а потом откручиваем двадцать болтов корпуса подшипников распредвалов, головка на восемь.

Снимаем корпус подшипников. Снимаем распредвалы, на распредвале впускных клапанов есть отличительный бортик.

Так же в несколько проходов сначала ослабляем, а за тем откручиваем десять болтов крепления ГБЦ.

Снимаем головку блока цилиндров. Все шестнадцать клапанов в замену.

Эксплуатация и обслуживание двигателя

Для надежной и долговременной эксплуатации двигателя 21126 необходимо соблюдать правила эксплуатации. Среди основных моментов следует выделить такие:

Для автомобилей ВАЗ интервал ТО установлен в 15000 км, при эксплуатации автомобиля постоянно в городских условиях или на грунтовых дорогах требуется сократить период замены до 10000 км. При замене масла в двигателе 21126 использовать следующие типы смазки по вязкости:

По типу масла необходимо использовать зимой синтетическую моторную смазку, летом — полусинтетическую.

Соблюдение указанных правил позволяет осуществлять надежную эксплуатацию двигателя ВАЗ-21126.

Талмуд 21120.

В общем решил поделиться немного информацией для размышления по мотору 21120 — он же вазовский дрыгатель объемом 1.5 литра с 16 клопами и мощностью в 91 вазовских «пони» или хомячковых сил. Есть еще у АВТОВАЗа несколько 16 клапанных моторов: 21124 мотор объемом 1.6 литров имеющий 89 пони, 21126 — он же с лупатой десятки(приоры) имеющий 98 пони, 11194 — калинодрыгатель объемом 1.4 литра и 89 пони. Не будем останавливаться на каждом моторе в данной записи, а остановимся на том что имеем, т.е. на 21120 и на том как повысить мощность и надежность. Если быть точнее, то надежность измеряется другими параметрами, тут скорее вопрос в том как избежать последствий при обрыве ремня ГРМ без потери мощности. Если кому то интересны характеристики остальных двигателей, то welcome

Многие при выборе авто и конечно же мотора в той или иной модели оперируют надежностью, которая заключается только в одном параметре — гнет клапана или не гнет(понятия «втыковый»

или«невтыковый» соответственно) при обрыве ремня ГРМ. Погнуть клапана может не только из за того, что владелец недосмотрел или проигнорировал регламентную операцию по замене ремня ГРМ, но и из за износа всего механизма ГРМ или заклинившего ролика или помпы. Ну и конечно отдельный разговор на счет наших любимых запчастей и подделок на них.

Для начала пара страшных фоток о том что такое загнутые клапана:

Разберемся сначала почему на 1.5 гнутся клапана. — От клапана до плоскости головки где то 1мм. — Прокладка имеет толщину 1,3мм. — Недоход поршня 0.4мм. — Выемки под клапана на 2112 поршнях (1.5) 3мм. — Ход клапана на стандартных распредвалах 7,5мм.

Получаем 1+1.3+0.4+ 3=5.7мм. расстояние от клапана до поршня, а ход клапана 7.5мм. Ну тут сразу становиться все ясно почему гнет клапана.

Вариантов избежать данных последствий много. Если поставить 21124 поршня (1.6) с большими выемками под клапана которые имеют глубину 5.5мм. Получаем от клапана до поршня расстояние 8.2мм. что в принципе для хода 7.5мм. нормально, но всего лишь в разницу 0.7мм. что не так уж и много, так как есть вероятность что на высоких оборотах при обрыве ремня все таки поршень достанет до клапанов. Да и «злые» распредвалы так же могут сыграть на надежности. Если вместе с поршнями 21124 поставить приоровскую прокладку для компенсации степени сжатия. Приора прокладка имеет толщину 0.5мм. Получаем расстояние до поршня 7.4мм. С ней вся надежность двигателя отпадет напрочь. Да и при установке 124 поршней упадет СЖ, а с ней изменится мощность мотора и увеличится расход… Что нам нафиг не нужно.

Есть другой вариант, но он дороже. То есть установка приора группы но с безвтыковыми поршнями которые имеют глубину выемок 7мм. Код данных поршней 21126-10045015М-У

немного истории

С приора прокладкой расстояние будет 8.5мм. Компрессионная высота этих поршней на 0.4мм. больше, поэтому недоход приравнивается к нолю.

ВЫВОД:

1. На поршнях 21124 с обычной прокладкой расстояние до поршня 8.2 2. На поршнях приора безвтык с прокладкой приора расстояние 8.5 Получается что на приоре группе надежней будет, так как имеет расстояние больше. И еще не уменьшиться степень сжатия. Но это не все ее положительные качества. 1. Вес — Приора группа имеет вес 744гр. а 2112 группа 1235гр. что в принципе разница очень большая. За счет чего увеличивается КПД двигателя 2. Трение — Приора поршень имеет Т-образную форму и небольшую юбку, которая уменьшает трение с цилиндром, а так же кольца имеют меньшую ширину чем обычные, которые тоже уменьшают трение, ну и вкладыши тоньше уменьшая трение с коленвалом.Результаты: Увеличение мощности, увеличение динамики, уменьшение расхода, уменьшение колебаний.

Данная запись обзорная, у меня с моторов все гуд — не пугайтесь. По возможности буду выкладывать сборную информацию по дрыгателям и вариантам решений бюджетных. Ведь даже для владельцев 8 клапанных ВАЗов есть возможность поставить серийную облегченную поршневую группу для улучшения динамических и тяговых характеристик двигателя и авто в целом.

В данной записи не учтены варианты по увеличению объема двигателя путем расточки или замены коленвала, а так же не рассматривается вариант установки злых валов.

Замена

Работы нужно производить, с помощью необходимого инструмента. Существует два варианта замены ступичного подшипника — с последующей геометрией колес и без ее необходимости. Замена аналогична на всех автомобилях ВАЗ (переднеприводных).

Инструмент, который понадобиться:

  • Трещотка с головкой на «7», «10», «13», «17», «19» или E30;
  • Ключ для откручивания ШРУС-а или головка на «30»;
  • Мощная плоская отвертка ;
  • Газовая горелка или съемник ступичного подшипника;
  • Молоток;
  • Съемник рулевых наконечников (может не понадобиться);

Замена с последующей геометрией колес

Начать необходимо с откручивания гайки ШРУС-а, автомобиль должен быть установлен на горизонтальной плоскости с немного вывернутым в сторону рулем. Ключом откручиваем гайку гранаты против часовой стрелки.

Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не в коем случае не подвешивайте суппорт за тормозной шланг).

Демонтируем тормозной диск откручивая направляющие.

Отвинчиваем два болта крепящих стойки к поворотному кулаку.

Отвинчиваем болты крепления шаровой опоры.

Демонтируем поворотный кулак с автомобиля.

Вынимаем стопорные кольца с двух сторон из кулака.

Далее нам следует выбить старый подшипник для этого можно воспользоваться выколотой необходимого диаметра или же использовать съемник.

Затем как подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый.

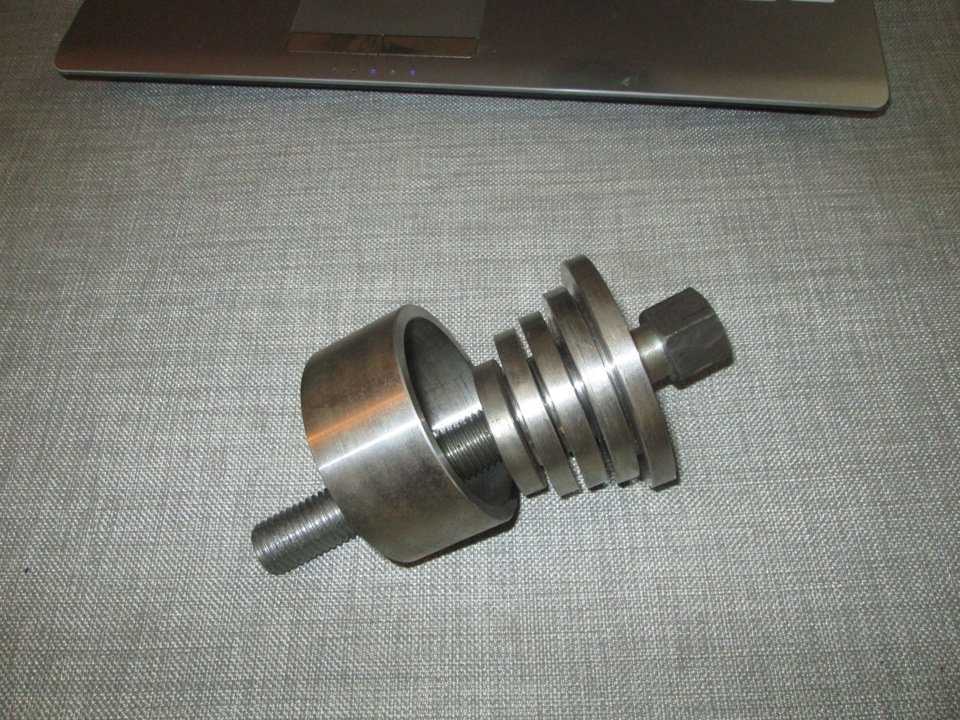

Если есть съемник, то аккуратно запрессовываем новый подшипник, избегая перекоса.

Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов.

Замена без геометрии колес

Для того чтобы провести замену без надобности в геометрии колес необходимо полностью демонтировать поворотный кулак в сборе со стойкой.

Не снимая колеса с автомобиля нам необходимо ослабить гайку ШРУС-а (гранаты) на «30». Для этого ключом откручиваем гайку гранаты против часовой стрелки.

Подворачиваем автомобиль, фиксируемого для того чтобы он не покатился и не упал с домкрата. Снимаем колесо.

Разводим тормозные колодки с помощью плоской отвертки.

Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не подвешивайте суппорт за тормозной шланг).

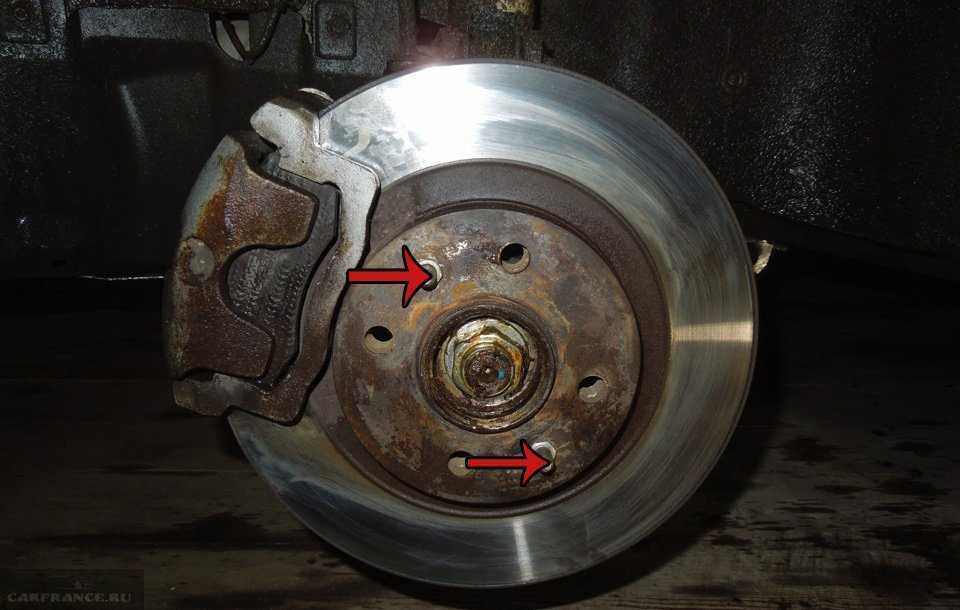

Снимаем тормозной диск, путем отвинчивая двух направляющих колеса.

Откручиваем крепление рулевого наконечника и вынимаем его с помощью съемника из сошки стойки.

Откручиваем два болта крепления шаровой.

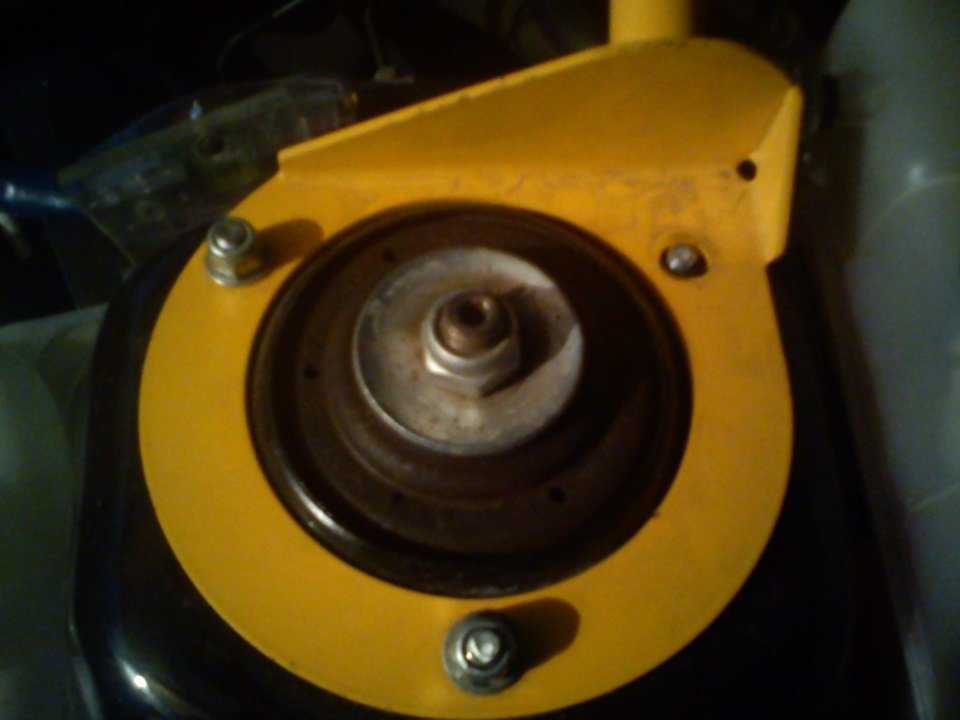

Откручиваем три болта крепления опоры стойки к лонжерону.

Вынимаем стойку вместе с поворотным кулаком из автомобиля.

Следующим этапом будем извлечение подшипника из кулака и установока нового.

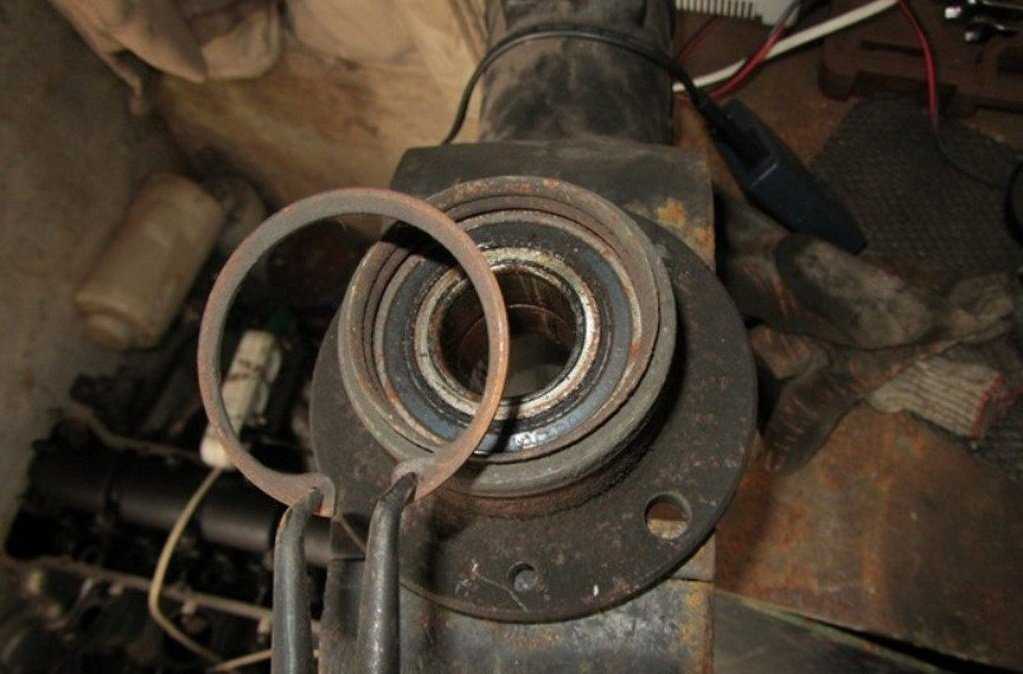

Вынимаем стопорные кольца с двух сторон из поворотного кулака.

Далее необходимо выбить старый подшипник для этого можно воспользоваться выколотой диаметра меньше чем диаметр подшипника или же использовать съемник.

После того как старый подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый подшипник. Для этого если есть съемник, то аккуратно запрессовываем подшипник, избегая перекоса. Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов (для того чтобы его диаметр немного уменьшился).

Далее горелкой нагреваем поворотный кулак и аккуратно опускаем в него подшипник, немного постукивая

ВАЖНО избегайте перекоса, подшипник должен идти ровно без закусываний

Процесс замены ступичного подшипника завершен.

Преждевременные неисправности двигателя Лада Приора

К большому сожалению автолюбителей, идеальной техники, которая будит вечно работать без поломок не изобретено. Все виды техники и механизмов имеют конкретный срок работы. После истечения этого срока, механизмы теряют КПД или вообще выходят из рабочего состояния. Но иногда случается так, что исправный механизм с предполагаемым большим ресурсом внезапно выходит из строя.

Таких мест на моторе Лада Приора несколько:

Износ роликов ГРМ

В первую очередь к таким механизмам нужно отнести привод ГРМ. Случается так что преждевременно приходят в неисправность ролики, что приводит к перетиранию, разрыву или проскакиванию ремня ГРМ. Результат всегда один и тот же, механические повреждения клапанов. Возможно причина, в не подлинности производителя, но обычному покупателю отличить подделку от настоящей детали невозможно.

Разрыв ремня ГРМ

Так же, прежде срока своей эксплуатации может выйти из строя ремень ГРМ, он может разорваться не проработав и 100 тыс., км. Это при том, что производитель заявляет ресурс в 200 тыс., км., пробега. Вполне возможно, что некачественные ремни ГРМ выпускают поддельные фирмы производители. Но водителю, нового автомобиля, будит не лёгче, если он узнает, что у него лопнул поддельный, а не подлинный ремень ГРМ.

Течь радиатора охлаждения

Слабым местом ВАЗ 21126 является радиатор охлаждения. Течь радиатора происходит по причине низкого качества изделия, это одна из самых распространённых неисправностей. Она может привести к перегреву двигателя и деформации облегчённых деталей ШПГ.

Загрязнение дроссельной заслонки

На двигателе Лада Приора слабым местом является дроссельная заслонка. Её загрязнение ведёт к неполадкам других систем двигателя, таким как: датчик указывающий положение заслонки, датчик указывающий расход воздуха, регулятор ХХ. При этих проблемах двигатель может троить, нестабильно работать. На холостом ходу могут появиться плавающие обороты;

Поломка термостата

На 126 двигателе в любое время может выйти термостат. Качество его сборки оставляет желать лучшего. Поэтому он может в любое время и в любом положении заклинить. Если термостат поймает клина в открытом положении, то двигателю трудно будит набрать рабочую температуру. А если термостат заклинит в закрытом положении то движок будит быстро перегреваться. В любом случае термостат подлежит замене;

Электроника

Электроника на 126 движке не лучшего качества, часто выходят из строя множественные датчики, катушки, свечи, ЭБУ. Диагностика автомобиля подскажет, какую деталь нужно заменить.

Троение двигателя

Если двигатель троит, а все вышеперечисленные неполадки не актуальны, значит причина в забившейся форсунки. Форсунки, установленные на 126 моторе, можно очистить собственными силами.

Установка

Подготовленные группы установить на место также через верх цилиндра. Внимательно проверить и поставить на свои места шатунные вкладыши. Установить нижние элементы – крышки, и закрепить болтами.

Это связано с тем, что от момента затяжки зависит очень многое: и свобода вращения коленчатого вала, и одновременно плотность прилегания вкладышей к шейке этого вала. При слабом будет вытекание масла без должного смазывания, а при сильном – подклинивание и, опять же, недостаточная смазка. Исходя из этих соображений, эта величина должна быть ровно 43,32-53,51H*м или ещё 4,42-5,46 кгс*м. Только так и никак иначе. После этого можно производить полную сборку в обратном порядке.

Слабые места двигателя ВАЗ 21126

Термостат системы охлаждения двигателя. Периодически возникают проблемы из-за зависания клапана термостата. Если это происходит зимой, то двигатель не прогревается, летом же наоборот может произойти перегрев. Основными причинами неисправности являются отложение накипи или загрязнение. Проще заменить термостат чем пытаться прочистить перепускной клапан от загрязнений.

Датчики управления двигателем. Приходят в нерабочее состояние вне зависимости от пробега и условий эксплуатации. Также возможен их выход из строя из-за колебаний напряжения в сети или короткого замыкания.

Дроссельная заслонка. Нестабильная работа двигателя в частности на холостом ходу говорит нам о проблемах с дроссельной заслонкой. Необходимо периодически убирать с дроссельной заслонки грязь (через 20 000 км) от некачественного топлива и своевременно менять топливный фильтр.

Прокладка головки блока цилиндров. Если на свечах появился достаточный нагар, начало подтекать масло из блока или стал смешиваться антифриз с маслом – это свидетельствует нам о возможном пробитии прокладки головки блока цилиндров. Причин может быть много, но основные две: банальный перегрев двигателя и нарушение момента затяжки болтов во время соединения блока с головкой.

Катушки зажигания. Как показывает практика эксплуатации, самые проблемы катушки зажигания третьего и четвертого цилиндров. При их выходе из строя двигатель либо сразу глохнет, либо начинает троить. Влага в шахте катушки или сильный мороз могут повредить её.

Радиатор обогревателя салона (печки). Это одна из самых встречающихся проблем, когда водитель замечает, что антифриз начинает уходить. Причина кроется в повышении давления на угловых швах радиатора откуда собственно говоря и начинается течь. Поэтому увидев с утра лужицу красной жидкости возле левого колеса вы скорее всего столкнетесь именно с этой поломкой.

Водяной насос (помпа). Шум с правой стороны двигателя укажет нам на возможное разрушение подшипника помпы. Разрушился подшипник, жди разрушения сальника и протекания антифриза, но уже под правое колесо. Поэтому при первом шуме подшипника насос, как правило, стараются сразу же заменить.

Регулятор холостого хода (РХХ). Бывают к сожалению такие моменты, что водитель начинает замечать скачки оборотов двигателя на холостом ходу, причина здесь – регулятор холостого хода. Причём признаки данной поломки внешне схожи с проблемой дроссельной заслонки. Признаков данной неисправности можно выделить несколько: резкая смена частоты вращения коленчатого вала на холостом ходу и самопроизвольная остановка двигателя во время нажатия на педаль газа на холостом ходу. Причинами служат разрывы контактов в РХХ и разрушение вследствие износа направляющей иглы.

Гидрокомпенсаторы клапанов. Никаких фатальных нарушений в работе мотора этот стук кроме повышенного износа распредвала не принесет, но сам факт его наличия многих автолюбителей приводит к нервному срыву. Причин, как обычно, несколько, это износ плунжерных пар, несвоевременная замена масла, забивание масляных каналов и перелив масла. Простое соблюдение инструкции производителя поможет существенно сократить риск появления этой неисправности.

Ремень ГРМ. Ресурс ремня 30 000 — 50 000 км. Во избежание загиба клапанов требуется следить за состоянием ремня и производить его замену в комплекте с роликами. Кроме того, рекомендуется заменить родные поршни на поршни с большими лунками для клапанов, что предотвратит встречный удар поршней и клапанов (безвтыковые).

Разборка двигателя Ваз 2170 Приора

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2170 (Приора) 2004+ г.в.
  3. Разборка двигателя

Вымытый и очищенный двигатель установите на стенд для разборки или на прочную массивную подставку и слейте из картера масло (если это не сделали перед снятием силового агрегата). Вам потребуются: ключи «на 8», «на 10», «на 13», «на 17», головки сменные «на 10», «на 13», «на 17», ключи для болтов с внутренним шестигранником «на 5», ключ TORX E10, вороток, пассатижи, отвертка, набор плоских щупов, микрометры (с пределами измерений 0–25, 25–50 и 75–100 мм), нутромер, индикатор часового типа с индикаторной стойкой, динамометрический ключ, съемник для снятия масляного фильтра.

ПримечаниеЕсли есть возможность, работайте на специальном поворотном стенде, обеспечивающем доступ к двигателю со всех сторон, так как двигатель очень тяжело фиксировать от перемещения при отворачивании деталей крепления, затянутых большим моментом.

1. Снимите двигатель с автомобиля (см. «Снятие и установка двигателя»).

2. Установите двигатель на прочные опоры.

3. Отсоедините от двигателя коробку передач (см. «Снятие и установка коробки передач»).

4. Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

7. Снимите масляный фильтр (см. «Замена масла в двигателе и масляного фильтра»).

Минусы

Во время появления многих двигателей АвтоВАЗ, для переднеприводных автомобилей, инженеры оснащали поршни такими проточками уже с завода. То есть этот ресурс уже был заложен в производство, связывался такой тюнинг с установкой ремня ГРМ, вместо цепи, а так как он менее надежен – просто страховались. Так было и у многих иномарок тех времен (не у всех, но у большого количества).

Однако ничего не стоит на месте все развивается. Вот и дошли руки до самого поршня, дело в том, что если его максимально облегчить то двигатель приобретает дополнительную мощность, как заверяют некоторые производители можно достичь примерно 5 – 7 % от мощности, это очень существенно!

1) Поршень с проточкой назвать легким язык не поворачивается! Для того чтобы углубиться в верхней части (сделать проточки) вам нужно иметь толстую верхнюю часть, что значительно утяжеляет поршень, что соответственно убирает мощность.

2) Также проточки плохо влияют на сжатие топливной смеси. Что также «съедает» мощность. В общем если подвести итог, установка такого поршня отберет у двигателя те же 5 – 7 % его мощности. А теперь представьте, если мотор в 150 л.с., установка таких вариантов отберет у него 10,5 л.с.

3) Еще один минус это больший расход топлива, так как объем камеры увеличен — пусть на немного но все же.

4) Падает и компрессия, из-за большего объема.

5) Увеличивается и детонация, из-за не такого равномерного распределения веса поршня.

Вот и отказываются многие производители от такой затеи, все в угоду производительности, экономичности и эластичности агрегатов.

Тут как говорится, нужно выбирать — либо максимальная производительность, либо безопасность.

Начинаем разбирать

Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.

Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.

Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.

Откручиваем восемь гаек и снимаем выпускной коллектор.

Снимаем ремень ГРМ, шкивы распредвалов и помпу.

В три прохода, чтобы не деформировать деталь, сначала ослабляем, а потом откручиваем двадцать болтов корпуса подшипников распредвалов, головка на восемь. Обязательно в последовательности указанной на фотографии.

Снимаем корпус подшипников. Снимаем распредвалы, на распредвале впускных клапанов есть отличительный бортик.

Так же в несколько проходов сначала ослабляем, а за тем откручиваем десять болтов крепления ГБЦ. Обязательно в последовательности указанной на фотографии.

Снимаем головку блока цилиндров. Все шестнадцать клапанов в замену.

О фильтрах и маслах

Масло сразу рекомендую лить не ниже, чем Motul 5W40, который обеспечит все трущиеся поверхности двигателя масляной пленкой. Фильтр масляный и воздушный фирмы Bosch.

Какова примерная стоимость вышеперечисленных запчастей?

  • Низ мотора обойдется в 24000 рублей.
  • ГБЦ 16500р.
  • Навесное 20000р.
  • Масла и фильтра 5000 р.

Итого, без учета работ, запчасти выходят в 65500 рублей, или 1100$. Такой ремонт для отечественного автомобиля является слишком высокой, так как агрегат 21126 в сборе будет стоить 75000 рублей, но в нашем случае вы будете иметь мотор с большей степенью сжатия, с более высокой компрессией, хорошим подхватом снизу, уменьшенным расходом топлива, мощностью, примерно, 120 л.с и ресурсом 350 000 км минимум. При обрыве ремня клапана больше не встретятся с клапанами, достаточно будет выставить метки и установить новый ремень. Так как будет стоять длинный впускной коллектор и выпускной коллектор без катализатора, то двигатель будет “дышать” свободнее, а значить расход топлива уменьшится, а мощность увеличивается.

Немаловажный фактор — правильная обкатка и своевременное обслуживание, которые будут способствовать стабильной работе двигателя весь срок эксплуатации. Настоятельно рекомендую проводить следующие мероприятия:

  • каждые 7-8 тыс. км. менять масло и все фильтра;
  • с каждой заменой масла снимать маслоприемник и чистить его;
  • чистить дроссельную заслонку раз в 20 000 км;
  • в систему охлаждения лить антифриз G11 и менять раз в 3 года;
  • лить бензин с октановым числом А-95;
  • менять ремень ГРМ раз в 50 000 км.

Если вы хотите увеличить мощность двигателя посредством установки широкофазных распредвалов, прямоточной выхлопной системы, дроссельной заслонки, диаметром 52-56 мм, расточки каналов ГБЦ, и на выходе получить 150 л.с., то ресурс мотора снизится до заводской отметки 200 000 км. Для стабильной работы мотора не стоит ставить “валы” с сильно широкой фазой, иначе двигатель будет работать неустойчиво и “выплевывать” бензин в выхлопную трубу.

Приора двигатель 21126 безвтыковые поршни какие лучше

Как известно, текущий флагман отечественного автомобилестроения в лице «дважды автомобильного» АвтоВАЗа — Приора, оснащена двигателем ВАЗ 21126, объема 1.6 литра. Для тех, кто не знает, двигатель отличается от прежнего «безвтыкового» ВАЗ 21124 облегченной шатунно-поршневой группой, что снизило расход топлива и шумность ДВС. Мощность двигателя 21126 — официально 98 л.с., неофициально, по нашим замерам — в районе 100-110 л.с. Прежний двигатель, 21124 с объемом 1.6 литра, имел шатуны 2110, длиной 121 мм, и тяжёлый поршень. За счёт циковок — мотор был безвтыковый.

Приора пошла по пути мирового автопрома — высокая степень сжатия и экологические нормы никак не хотят уживаться с «безвтыковостью» и мотор стал втыковым. На поршнях 21126 — чисто символические циковки и при обрыве ремня клапана загибает. Завод обещал ресурс привода ГРМ в 200 ткм, на практике ремень Gates PowerGrip у некоторых обрывался и на 40 и на 60 тыс.км. Известны случаи разрушения роликов, что так же приводило к загибу клапанов и последующему дорогостоящему ремонту.

Не будем спорить — должен быть мотор втыковым, или нет. Автор сам ездит на втыковом моторе и считает, что при должном техническом обслуживании и уходе, ничего страшного в таком двигателе нет. Нужно следить за состоянием роликов и ремня — вовремя обновлять ремень, и обрыв ремня не страшен. Для Приоры невозможно перетянуть ремень (частая причина обрывов ремня ГРМ на 8-ми клапанниках — именно перетянутый ремень), по причине того, что завод установил ролик-полуавтомат — при натяжке ремня нужно лишь совместить две прорези на ролике.

Итак, на рынке РФ большое количество Приор, часть владельцев которых не хочет мириться с теоретической возможностью загиба клапанов и они хотели бы сделать двигатель безвтыковым. Не будем с ними спорить, а лучше рассмотрим возможные варианты такой переделки, по состоянию на конец 2012 года:

1) Замена ШПГ на 21124 — ставим шатуны 2110 и поршни 21124. Популярный вариант, однако владелец потеряет все преимущества облегченной ШПГ. 2) Замена поршней Приоры на поршни от СТИ — кованные поршни имеют глубокие циковки и довольно высокую цену. Поршни ставятся с родными шатунами 21126. 3) Вариант замены поршней на украинские — АВТРАМАТ. Поршни полностью аналогичны Приоровским, но имеют утолщенное дно и глубокие циковки. Так же на них присутствует вытеснитель, для компенсации уменьшения степени сжатия, из-за глубоких циковок. При этом цена поршней — всего 2000 руб за комплект.

Итак, в этом отчёте автор покажет пример бюджетной переделки двигателя Приоры на безвтыковые поршни. Автомобиль клиента имеет небольшой пробег — всего около 50 тыс.км.

Загоняем машину на подъемник, сливаем масло, антифриз, снимаем головку. Снимаем поддон, откручиваем маслоприёмник (можно и не откручивать, просто так удобнее работать), откручиваем шатуны и демонтируем ШПГ. На автомобиле из 4-х стоят 3 поршня группы B, один — группы С. Цилиндры не имеют износа, сетка хонинговки — как новая, но есть слабые вертикальные задиры.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру.

По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.

Кольца в канавках поршня должны обязательно легко вращаться.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
