Отопитель ваз 2107: печка ваз, неполадки и ремонт

Как выявить проблему и устранить её

Есть несколько причин, по которым печка дует холодным воздухом или не работает вовсе. В этом случае необходимо действовать следующим образом:

1. Проверить краник на предмет открывания.
2. Способна ли заслонка подачи холодного воздуха закрываться.
3. При работающем автомобиле проверяем печку (радиатор отопителя) на предмет нагревания.

Замена радиатора

Если проблема заключается в радиаторе и требуется его замена, то действовать необходимо следующим образом:

1. Сливаем жидкость.

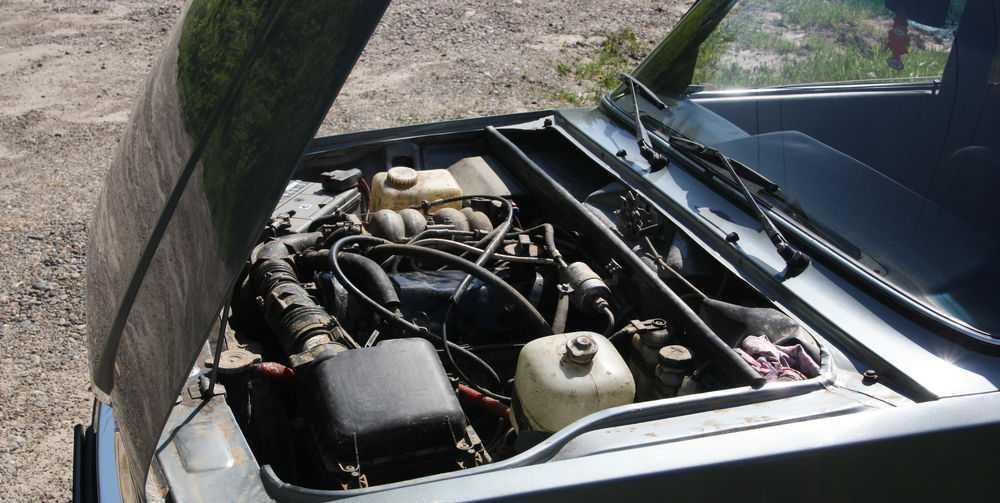

2. Откручиваем два хомута с моторного отсека, которые располагаются на радиаторных патрубках. Снимаем шланги.
3. Откручиваем и снимаем крепёж на резиновом уплотнителе.
4. Демонтируем панель радиоприёмника и крепёж троса на приводе крана отопителя. Для выполнения этой работы потребуется ключ на 7.
5. Дальше в ход идёт отвёртка, при помощи которой снимаются 4 пружинные скобы с кожуха вентилятора. Кожух опускается вниз и сдвигается влево, после чего радиатор может быть вытащен.
6. Теперь можно внимательно рассмотреть радиатор, реанимировать его или заменить на новый. Сборка осуществляется в обратной последовательности и никаких сложностей не предполагает.

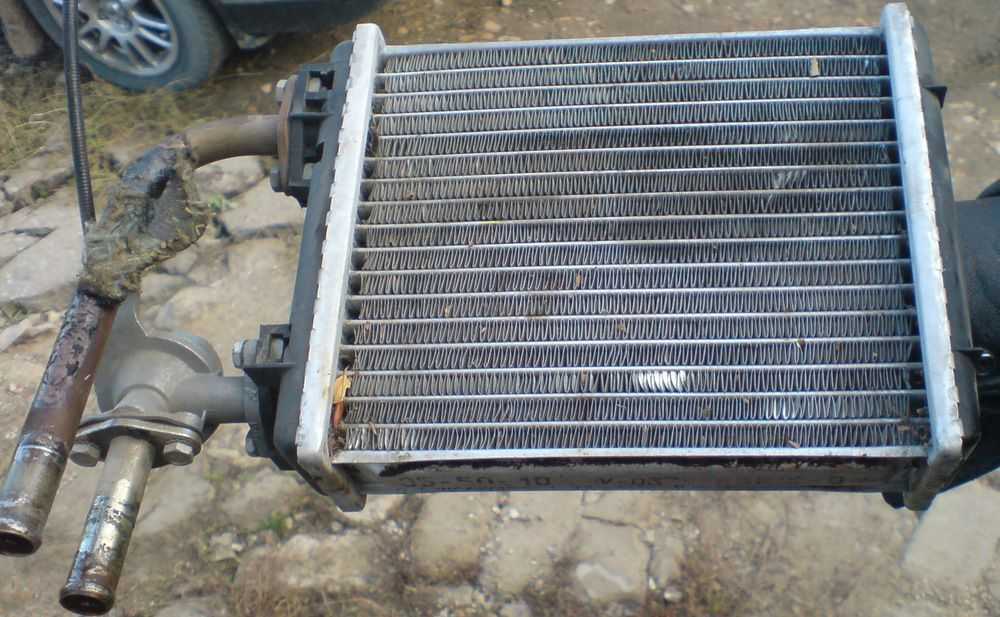

Поломка радиатора — частая причина неработающей печки

Восстанавливаем обдув стекла

Печка, которая устанавливается на ВАЗ-2107, имеет некоторые конструктивные особенности, из-за которых левый патрубок часто недостаточно хорошо обдувает стекло. Мириться с таким неудобством зимой — дело трудновыполнимое. Поэтому стоит поработать над устранением этой проблемы. Действовать необходимо по следующей схеме:

1. Снимаем дефлектор с патрубка, поддев одну из его сторон отвёрткой.
2. Корпус дефлектора удерживается на торпеде при помощи небольших усиков. Просовываем внутрь руку и вытаскиваем его.
3. 50-миллиметровый вентилятор с компьютера необходимо расположить по центру демонтированного корпуса и нанести пометки в соответствующих местах.
4. В пластиковом корпусе при помощи канцелярского ножа, ножовки или острого ножа создаются разрезы на местах пометок.
5. Пластик легко отламывается по линии надрезов и получается проём, в который устанавливается вентилятор. Он должен плотно располагаться на своём месте.
6. Возвращаем внутренности дефлектора на место. Внутренние лопасти не смогут вращаться на полную силу из-за произведённых изменений.

Прочие мелкие неисправности

Самостоятельный поиск и устранение мелких проблем — удобный навык для любого автолюбителя

После таких действий будет легко определить причины поломки. А они могут быть следующими:

Если кран работает исправно, но печка нагревается только при больших оборотах двигателя и при таких условиях начинает дуть тёплым воздухом, то неисправность стоит искать в помпе или протечке охлаждающей жидкости. Чтобы найти протечку необходимо тщательно исследовать необходимую зону салона. При нахождении подтёков требуется заменить шланги, подтянуть или установить новые хомуты

Не стоит обделять вниманием крышку на расширительном бачке. Герметичность — это главное условие, при котором отопитель сможет нормально функционировать.
Протечки могут также возникать из-за ржавения радиатора, кранов и прочих элементов системы отопления

В этом случае достаточно просто заменить необходимую деталь и наслаждаться комфортной ездой.
Герметичность можно проверить ещё одним нехитрым способом. Включаем двигатель и ждём 10 минут. За это время расширительный бачок должен нагреться. Если этого не случилось, то можно говорить про отсутствие давления, которое необходимо для подачи тосола или антифриза в печку отопителя.
Если вы заметили, что автомобиль сильно нагревается при стоянии в пробке, то можно говорить про отсутствие необходимого давления.

Печка может забиваться различным мусором и покрываться изнутри окисями различных веществ. В этом случае необходимо вычищать мусор и заниматься очищением системы.

Автовладелец должен быть готов к мелким проблемам и уметь быстро их устранить. Например, с наступлением зимы у многих владельцев ВАЗ-2107 не греет печка и бежать с этой проблемой к специалистам не всегда удобно.

Устройство печки

Печка состоит из следующих частей:

1. Отопитель, в нем установлен радиатор печки (на рисунке обозначен цифрой 5), он нагревает проникающий снаружи воздух;
2. Вентилятор печки, или моторчик (на рисунке обозначен цифрой 14), он нагнетает поток теплого воздуха в салон, он закреплен в специальном кожухе (на рисунке обозначен цифрой 16) на эластичных подушках, которые гасят его вибрацию;
3. Система управления печкой — кнопка вентилятора (на рисунке обозначен цифрой 18), три ручки управления режимами отопления — обдув на стекла, забор воздуха из салона или с улицы и открытие и закрытие крана печки.

1 , 9 – воздуховоды обогрева боковых стёкол слева и справа; 2 — воздуховод обогрева лобового стекла; 3 — кожух радиатора; 4 — крышка воздухозаборника; 5 — радиатор отопителя; 6 — кран радиатора; 7, 8 шланги радиатора для подвода и отвода горячей жидкости системы охлаждения; 10 — поворотные дефлекторы; 11 — заслонка воздуховода; 12 — воздухораспределительная крышка; 13 — направляющий кожух вентилятора; 15 — рычаг воздухораспределительной крышки; 17 — тяги управления; 19 — центральный воздуховод.

Системы отопления работает в следующем порядке:

• Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
• Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
• С нее воздушный поток направляется в печку.
• Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
• Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
• Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха. Основные части системы отопления:

1 — крышка распределения воздуха; 2 – электродвигатель вентилятора; 3 – вентилятор, корпус крыльчатки; 4 – кран отопителя; 15 – радиатор.

Управление печки осуществляется:

• Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
• Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

• Подтекание краника радиатора, патрубков, корпуса радиатора;
• Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

1. Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
2. Нижним рычагом, в блоке управления, закрываем заслонки;
3. Снимаем бардачок;
4. Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

Ключом на 10 откручиваем кран от радиатора;

Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
Ключом на 10 откручиваем патрубок от краника;

Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Меняем кран и не забывайте заменить прокладки на новые. Установка производится в обратной последовательности и не забудьте долить тосол в расширительный бачок!

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается  интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Подготовка автомобиля к замене агрегата

Подготовить – это означает, слить из системы охлаждения всю или частично, охлаждающую жидкость. В противном случае, при отсоединении патрубков печки жидкость прольётся.

Прогретый двигатель оптимально удобен для слития жидкости из системы. Чтобы проще было добираться до сливного отверстия, лучше воспользоваться смотровой ямой или эстакадой. Заранее снимаем крышку радиатора и открываем расширительный бачок.

Находясь у капота, со стороны водителя, находим пробку для слива охлаждающей жидкости. Она находится ниже четвёртого, последнего, цилиндра возле заглушки. Перепутать её с чем-то ещё сложно. Подставляем приготовленный поддон для жидкости и выкручиваем болт.

Придётся подождать три минуты, этого времени хватит для освобождения системы. Закручиваем болт на место. Даже если не вышла вся жидкость, то уровень её опустился ниже уровня радиатора печки. Можно считать, что процедура подготовки машины к замене печки радиатора закончилась. Не забудьте закрутить пробку на место, теперь можно снимать агрегат.

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Кран отопителя со временем может выйти из строя в результате образования накипи

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола. При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными. В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Замена крана отопителя

Процесс замены крана, хоть и требует некоторых затрат времени, не отличается особой сложностью, и без труда может быть осуществлен своими руками. Для этого понадобятся:

• набор гаечных ключей;
• отвертка с крестовидной битой;
• емкость для слива охлаждающей жидкости;
• новый кран отопителя с прокладками;
• автомобильный герметик;
• ветошь.

Для начала подберем сам кран. Каталожный номер оригинальной запчасти – 21010-8101150-00. В продаже можно найти аналоги, представленные в таблице.

№ по каталогу	Производитель	Запорный механизм
21010-8101150-00	ОКА ДААЗ ОАТ Россия	Металлический
21010-8101150-00	ЯВВА Россия	Керамический
2101-8101150	BAUTLER Великобритания	Керамический
21010-8101150-00	Master-sport Германия	Керамический

https://youtube.com/watch?v=mOFxBBa57lc

Обратите внимание на краны с керамическим запорным механизмом. Они служат дольше за счет того, что керамика не поддается окислению

Автомобиль устанавливаем на яму или эстакаду. Если двигатель горячий, обязательно даем ему остыть.

Снимаем защиту картера.

Откручиваем сливную пробку на радиаторе, предварительно подставив под нее емкость, и открыв крышку заливной горловины.

Открываем капот, находим два патрубка радиатора «печки» с пассажирской стороны. Отверткой ослабляем хомуты и отсоединяем шланги. При помощи рожкового ключа на 7 отворачиваем болты, фиксирующие радиатор, снимаем резиновый уплотнитель.

Перемещаемся в салон на место пассажира. Открываем бардачок, и с помощью крестовой отвертки выкручиваем саморезы, фиксирующие корпус перчаточного ящика. Извлекаем его.

Далее снимаем вещевую полку, нужно открутить саморезы крестовой отверткой.

Ключом на 10 откручиваем гайку кронштейна воздухопровода. Снимаем скобы крепления отопителя. Вынимаем правый воздуховод.

Ключом на 7 выкручиваем болт крепления троса управления краном. Отодвигаем трос в сторону.

Ключом на 10 откручиваем два болта крепления крана к радиатору. Извлекаем его. При этом из радиатора потечет охлаждающая жидкость. Будьте готовы воспользоваться тряпкой.

Устанавливаем новый кран на место, не забывая сменить резиновые прокладки и смазать место его стыковки с радиатором автомобильным герметиком. Крепим трос управления, проверяя его натяжение.

Собираем все, что разобрали в обратном порядке. Перчаточный ящик не устанавливаем, пока не проверим герметичность соединений крана и его работу.

Закручиваем сливную пробку на радиаторе охлаждения. Заливаем в горловину охлаждающую жидкость. Запускаем двигатель, прогреваем его до включения вентилятора. Проверяем, нет ли течи с крана. Если все в порядке, ставим на место перчаточный ящик.

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

1. Некачественное соединение патрубков и трубок подачи воздуха.
2. Течь радиатора и краника отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр деталей отопительной системы. Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок

В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

Доработка печки – установка помпы от ГАЗели

Материал предоставил пользователь нашего форума «Олежек» за что ему огромное спасибо. Давно мешал шум печки и раздражал плохой обдув левого водительского стекла, по совету форумчан (с autolada.ru) разобрал полностью печку и вырезал из неё третью опору двигателя печки (та что направлена в сторону двигателя), мотор оставил на втулках, (о чем спустя буквально пару месяцев пожалел и пришлось опять разобрать и поменял его уже на подшипниковый) после этой переделки дуть в левый воздуховод стало значительно сильнее, при закрытой крышке, но думается мне что еще надо срезать одну перемычку которую я в первый раз не стал срезать.

• Подробнее о Доработка печки – установка помпы от ГАЗели
• Войдите, чтобы оставлять комментарии

Полная замена отопителя

Если проблема заключена бывает в самой печке Ваз 2107, то ее рекомендуется заменить. Перед работой желательно посмотреть вот это видео.

• двумя резиновыми прокладками для патрубков и крана отопителя;
• охлаждающей жидкостью;
• наборам инструментов.

Прежде, чем начинать работу, необходимо тщательно промыть моторный отсек. Автомобиль нужно установить на ровную площадку и поставить на ручник. Ждем, пока остынет двигатель, после чего зачищаем крепежные и резьбовые соединения металлической щеткой, специальной смазкой или просто керосином. Итак:

• открываем моторный отсек;
• ослабляем все хомуты на шлангах, через которые идет охлаждающая жидкость;
• снимаем шланги с патрубков;
• откручиваем два самореза, которые крепят уплотнитель к кузову автомобиля;
• снимаем уплотнитель;
• находим тягу привода крана отопителя и отсоединяем его;
• снимаем кожух вентилятора печки;
• выводим патрубки из отверстий, чтобы печка вышла легко;
• берем накидной ключ на 10 и отворачиваем два болта (они фиксируют патрубок отвода охлаждающей жидкости);

• снимаем также резиновую прокладку, которая находится между радиатором печки и уплотняющим соединением патрубка;
• заменяем ее на новую;
• снимаем краник;
• устанавливаем все в обратной последовательности.

Все, что написано выше делается своими руками. Данная пошаговая инструкция — это уникальная возможность для начинающих автомобилистов научиться проводить самостоятельный ремонт. Таким образом, не только станет возможным проводить ремонт в любое время, но и неплохо сэкономить. Как известно, цена на услуги подобного рода сегодня высокая.

Предыдущий пост «шум отопителя ваз 2101 — 2107» раскрыл нам основные источники шума в системе отопления. И может получиться так, что двигатель вентилятора необходимо будет заменить. Как это сделать, постараюсь рассказать более детально.

Схема включения и детали электродвигателя отопителя ВАЗ 2101 – 2107

1 – аккумуляторная батарея; 2 – генератор; 3 – выключатель зажигания; 4 – блок предохранителей;

5 – переключатель отопителя; 6 – добавочный резистор; 7 – электродвигатель вентилятора отопителя.

О деталях отопителя полезно знать, если вы производили разборку двигателя отопителя, то при обратной сборке эта картинка послужит вам небольшим мануалом.

1 – стопорная шайба; 2 – шайбы; 3 – корпус;

4 – якорь; 5 – сухари; 6 – крышка

Недостатки отопителя в ВАЗ-2107

Необходимость усовершенствования или улучшения работы системы прогрева может возникнуть в результате таких недостатков:

1. Неэффективный обдув задней части салона. Из-за конструктивных особенностей, теплый воздух с трудом поступает к пассажирам, сидящим сзади. Потребуется время, чтобы эффективно прогреть весь салон машины.
2. Из левого дефлекторного устройства на «семерках» идет слабый воздушный поток.
3. Электрический моторчик отопительного узла работает слишком громко.
4. Краник радиаторного устройства также считается слабым местом. При длительной эксплуатации он дает течь, что приводит к снижению объема антифриза в системе.

ДОРАБОТКА СИСТЕМЫ ОТОПЛЕНИЯ

Устройство печки ВАЗ 2107 далеко не совершенно. Поэтому автовладельцы дорабатывают её самыми различными способами. Прежде всего предпринимаются попытки улучшения герметичности воздуховодов, особенно в местах соединений. Это позволяет несколько увеличить эффективность обогрева салона.

Владельцы ВАЗ 2107 дорабатывают систему отопления самыми различными способами

ЗАМЕНА ВЕНТИЛЯТОРА

Часто для улучшения работы печки автолюбители меняют родной вентилятор на более мощный, используемый в других моделях ВАЗ (например, ВАЗ 2108). Заводской электродвигатель вентилятора установлен на пластиковых втулках, которые быстро изнашиваются. В результате появляется люфт вала, а в салоне при работе вентилятора становится слышен свист. Ремонт и смазка втулок в этом случае, как правило, ожидаемого эффекта не приносят. Электродвигатель вентилятора ВАЗ 2108 установлен на подшипниках. Поэтому его установка в печку ВАЗ 2107 не только повысит эффективность обогрева салона, но и сделает работу вентилятора более надёжной.

Обычно вместе с электродвигателем вентилятора меняют и ряд других элементов блока управления печкой. Частота вращения заводского вентилятора ВАЗ 2107 при силе тока 4,5А составляет 3000 об/мин. Электродвигатель ВАЗ 2108 при частоте 4100 об/мин потребляет 14А. Поэтому при замене следует установить соответствующие предохранитель, резистор (обычно от «Нивы») и переключатель оборотов (например, от «Калины»).

ВИДЕО: ДОРАБОТКА ПЕЧКИ ВАЗ 2107

Для демонтажа вентилятора потребуются:

• плоская и крестообразная отвёртки;
• ключи на 7 и на 10;
• круглогубцы.

Вентилятор снимается в следующем порядке.

1. Демонтируется панель приборов, полка и перчаточный ящик.
2. Ключом на 7 ослабляется кожух тросика регулирования воздушных заслонок. Петля тросика снимается с рычага.
3. Ключом на 10 откручивается гайка крепления корпуса отопителя.
4. Плоской отвёрткой из корпуса печки извлекаются левый и правый воздуховоды.
5. Плоской отвёрткой снимаются защёлки, фиксирующие вентилятор на печке.
6. Отсоединяются клеммы проводов.
7. Вентилятор извлекается из корпуса печки.
8. Снимается крыльчатка. При необходимости используются круглогубцы.

Размер нового вентилятора (от ВАЗ 2108) несколько больше. Поэтому его установка потребует некоторых изменений в конструкции печки. Если меняется только моторчик, необходимо будет сделать дополнительное отверстие в решётке, через которую тёплый воздух поступает в нижнюю часть салона. Если этого не сделать, корпус электродвигателя упрётся в решётку.

ЗАМЕНА КОРПУСА ПЕЧКИ

При установке вентилятора от ВАЗ 2108 потребуется изготовление нового каркаса, обычно из оргстекла. Это довольно трудоёмко и потребует определённых навыков.

Материалом для самодельного каркаса при доработке печки может служить оргстекло

При изготовлении нового каркаса следует точно соблюдать все размеры. Малейшие неточности могут привести к вибрации или выходу из строя нового вентилятора. Собрав конструкцию, следует смазать стыки герметиком и установить новый корпус на место. После этого обычно уровень шума в салоне снижается, а печка начинает лучше нагревать воздух.

При изготовлении нового каркаса для моторчика следует точно соблюдать все размеры

ДРУГИЕ ВАРИАНТЫ ТЮНИНГА ПЕЧКИ

Иногда дорабатывается конструкция воздуховодов. В корпусе печки делаются дополнительные отверстия, в которые вставляются сантехнические шланги. Через эти шланги, соединённые с боковыми и нижним воздуховодами, при работе двигателя создаётся дополнительный поток тёплого воздуха на стёкла и в ноги.

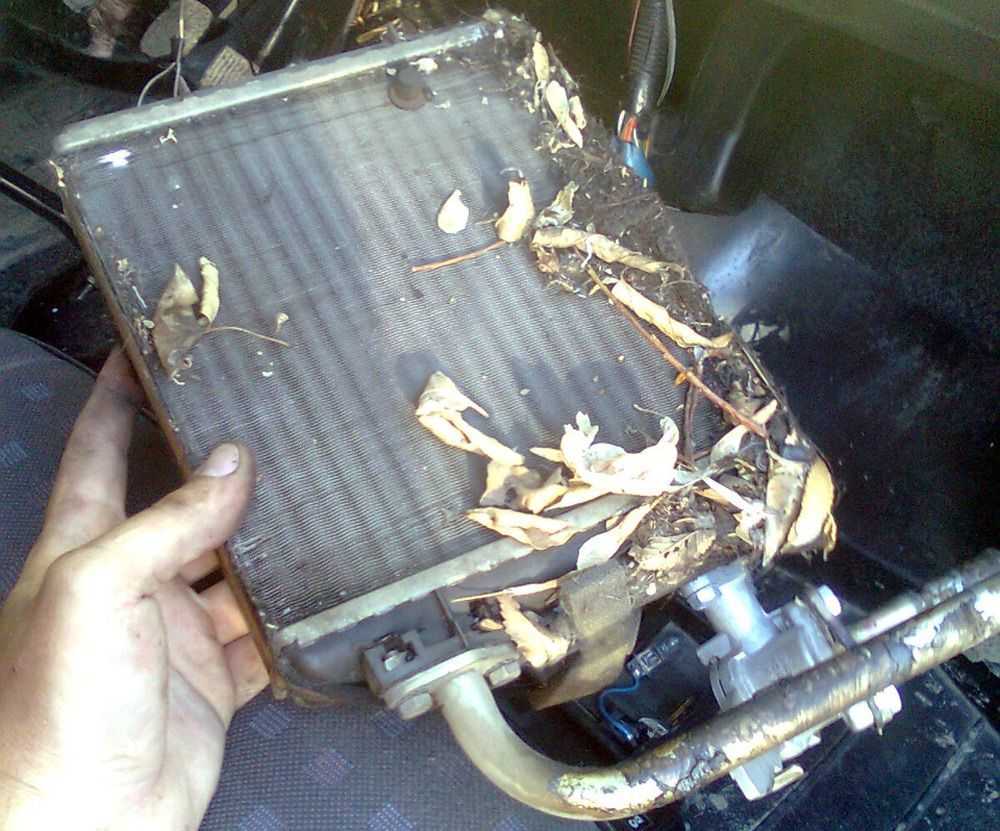

Часто причиной слабого обогрева салона является засорение радиатора печки. ОЖ начинает медленнее или совсем перестаёт циркулировать по системе отопления, и эффективность нагрева воздуха заметно снижается. Обычно в этих случаях радиатор меняют на новый.

Засорение радиатора печки приводит к снижению эффективности обогрева салона

Доработка печки ВАЗ 2107, чтобы грела лучше.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Значит, чтобы повысить эффективность отопителя нужно доработать систему обдува. Промазать герметиком все воздуховоды, особенно в местах их соединений. Это особенно относится к автомобилей марки ВАЗ 2105 – 2107, из-за их особенностей конструкции воздуховодов.

Замена моторчика печки.

Улучшить печку, можно установкой вместо двигателя с крыльчаткой, установкой улитки, применяемой в моделях ВАЗ 2108-2109. Такой тюнинг увеличить поток воздуха и снизит шум. Моторчик, используемый в данных моделях, отличается от семерочного повышенным числом оборотов и большей мощностью. Для его установки потребуется небольшая доработка корпуса печки – из-за большего размера необходимо удалить гребенку, которая направляет поток воздуха к ногам.

Крыльчатку можно оставить родную, но нужно увеличить в ней отверстие диаметром до 7 мм, под вал моторчика от восьмерки.

Такая доработка печки требует также замены выключателя и резистора. Обе детали берутся от той же модели, что и моторчик. Выключатель ВАЗ 2107 рассчитан на более маленький ток, и при эксплуатации с мощным двигателем может просто расплавиться. Родное сопротивление ВАЗ 2107 не позволит моторчику работать на полную мощность, для этого и меняется резистор.

Начинаем с полной разборки корпуса отопителя. От нижней части печки отрезается практически все, кроме креплений и рамки. Далее, изготавливаем корпус для улитки. Для данной цели можно использовать любой прочный материал – поликарбонат, пластик, плексиглас и т.д. Четыре стенки будущего корпуса вырезаются из материала (который вы выбрали) и прикручиваются к нижней части печки.

После всех проделанных действий нижнюю часть одеваем на среднюю, предварительно удалить диффузор. Размеры нужно подогнать таким образом, чтобы улитка точно входила в корпус и не выступала за крепления радиатора, расположенные на средней части.

На данном этапе работы следует уделить особое внимание, если корпус получится большой, то вы не сможете установить печку в штатное место. После точной подгонки размеров нового корпуса, все стыки необходимо промазать герметиком

Займемся воздуховодами. Можно воспользоваться доступными в свободной продаже сантехническими шлангами и манжетами. В новом корпусе печки в дне, по обоим бокам, вырезаются отверстия, подходящего диаметра для манжет. В них устанавливаются шланги — боковые соединяются с правым и левым воздуховодами, нижние в сторону от ног, для выода теплого потока воздуха.

Для обогрева задних пассажиров можно дополнительно установить пару шлангов большей длины. Количества тепла, отдаваемого радиатором печки, и мощности улитки вполне достаточно на все. Места боковых воздуховодов и соединения шлангов промазывается герметиком, для исключения потери теплого воздуха.

Такая доработка, повысит эффективность печки на ВАЗ 2107 в 2-3 раза, как качества обдува стекол, большой поток теплого воздуха не позволяет запотевать окнам, так и обогрева салона. Такая модернизация отопителя салона доступна каждому и не требует больших затрат.

Конструктивные особенности

Рассматриваемая в материале деталь является элементом системы охлаждения, главным предназначением которой является возможность регулирования подачи ОЖ в радиатор печки. Конструктивно кран внедорожника УАЗ Патриот представляет собой следующее изделие, изображенное на фото ниже.

Кран выполнен из металлического основания и керамической заслонки, в результате чего срок службы устройства продлевается до нескольких тысяч часов. К стальной подвижной пластине подведен трос от рычага регулирования. В результате натяжения троса осуществляется закрытие и открытие изделия. Также данные изделия могут выполняться из специального жаропрочного пластика, которые можно встретить на дизельных двигателях Iveco внедорожника УАЗ 3163. Суть данного изделия заключается в перекрытии потока ОЖ, циркулирующей в системе охлаждения двигателя. Таким образом, при включении печки при закрытом кране, будет выходить холодный поток воздуха, доставляющий понижение температуры в салоне. Данный элемент периодически приходит в негодность, поэтому требуется провести его замену. Но прежде рассмотрим, какие же неисправности бывают с данным устройством.

Неисправности

Кран контактирует с жидкостью, а — это, в свою очередь, приводит к нарушению целостности данного устройства. В таком случае встречаются три вида основных неисправностей данного приспособления:

• окисление;
• нарушение герметичности;
• заклинивание.

Данные причины неисправностей определить не составит большого труда. Как только вы ощутили присутствие запаха тосола в салоне автомобиля, а также присутствие жидкости под ковриком переднего пассажира, значит, нужно незамедлительно проверить целостность изделия. В частых случаях именно кран является основной причиной течи жидкости в салоне

Важно также отметить и то, что течь зачастую появляется в момент открытия крана, когда начинает циркулировать горячий тосол по системе отопителя. В таком случае кран не подлежит ремонту и необходимо осуществить его замену

Как это сделать самостоятельно, рассмотрим подробнее.

Замена

Процесс замены не очень трудоемкий и может быть произведен в домашних условиях. Для проведения работ по замене изделия потребуется убедиться в наличии ключа трещотки и головки на «10». Также потребуется специальная емкость для слива тосола или ОЖ из системы. Итак, порядок проведения работ следующий:

1. Первоначально осуществляется слив ОЖ из системы охлаждения двигателя внедорожника.
2. На следующем шаге следует снять вещевые ящики. Как это делается, можно узнать из соответствующего материала на сайте.
3. Далее, демонтируется дополнительная багажная полка и бардачок.
4. Теперь можно увидеть примерно вот такую картину, как на фото ниже.
5. На кране отопителя видны следы окисления, что свидетельствует о его протекании и требует срочной замены изделия. Для этого осуществляется ослабление хомутов подводящих шлангов. После этого необходимо отсоединить шланги от патрубков изделия.
6. Также необходимо в аналогичном порядке осуществить снятие шлангов в области подкапотного пространства, предварительно ослабив затяжку хомутов.
7. Теперь можно приступать к демонтажу устройства, вывинтив две гайки на «10». Гайки находятся в области подкапотного пространства.
8. Ослабляя натяжение троса, необходимо извлечь скобу и вывести трос из зацепления с рычагом. Трос следует закрепить, дабы исключить его «уход» к регулировочному рычагу. После этого можно демонтировать изделие.
9. На следующем этапе осуществляется снятие резиновых уплотнений и замена их на новые.
10. Устанавливается новое изделие в порядке обратном снятию.

На этом процесс замены крана отопителя закончен и, можно сделать соответствующие выводы, что неисправность данного устройства будет заставлять водителя постоянно подливать тосол в систему. При первом обнаружение неисправности изделия следует его заменить, исключив неприятные последствия заполнения салона внедорожника УАЗ Патриот тосолом.
