Панель приборов для газели старого и нового образца: схема распиновки и обозначения значков

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.

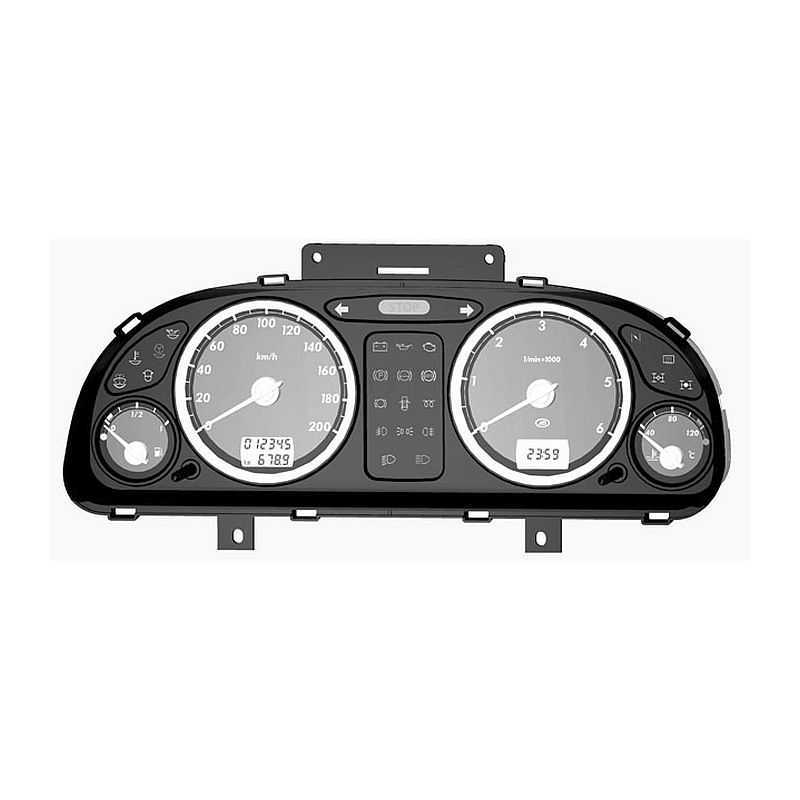

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему не составит труда установить новую приборку.

Распиновка комбинации приборов Газели

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

Новые модели Газелей выходят с обновленным внутренним наполнением, в том числе и торпедой, в которой размещена панель. Можно ли установить новую торпеду вместо старой? Такой вариант рассматривают многие водители, но большинство не решается на столь серьезный тюнинг салона. Монтаж щитка приборов прост тем, что практически ничего доделывать в конструкции креплений не нужно, а посадочное место совпадает с размерами панели. Торпеда на газель отличается не только креплениями, но и формой, из-за чего невозможно провести ее установку без значительной модификации конструкции. Додумывать что делать с евро торпедой придется самостоятельно.

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.

На деле панель можно снять буквально за полчаса. Для этого нужно следующее:

• набор ключей;
• отвертки;
• помощник.

Начинаем разборку:

1. Крестовой отверткой откручиваются 3 крепления обивки.
2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.

• набор ключей;
• отвертки;
• помощник.

Начинаем разборку:

1. Крестовой отверткой откручиваются 3 крепления обивки.
2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

Снятие комбинации приборов автомобилей выпуска до 2003 года

Комбинация приборов неремонтопригодная, поэтому в случае выхода приборов из строя ее заменяют в сборе.

На приборной панели установлена комбинация приборов, которая объединяет в одном корпусе:

— спидометр (со счетчиками общего и суточного пробега);

— тахометр;

— указатели температуры охлаждающей жидкости, уровня топлива (с сигнализатором резерва топлива), давления масла (с сигнализатором аварийного давления);

— вольтметр;

— блок сигнализаторов заряда аккумуляторной батареи, дальнего света фар, указателей поворота, габаритного света, аварийного падения уровня тормозной жидкости и стояночного тормоза, перегрева охлаждающей жидкости, включения блокировки межосевого дифференциала раздаточной коробки (для модификации 4х4).

1. Отключаем аккумуляторную батарею.

2. Короткой крестообразной отверткой отворачиваем два самореза верхнего крепления облицовки комбинации приборов

3. Отверткой отворачиваем два самореза нижнего крепления облицовки комбинации приборов

4. Снимаем облицовку.

5. Пассатижами отворачиваем гайку крепления рукоятки обнуления счетчика суточного пробега.

6. Утапливаем рукоятку в панель управления.

7. Длинной шлицевой отверткой отворачиваем два винта с торцов комбинации приборов

8. Вынув комбинацию приборов из панели, отворачиваем гайку крепления троса привода спидометра.

9. Отсоединяем три штекерных колодки от выводов комбинации приборов. Колодки различаются по цвету и количеству разъемов, поэтому помечать их не нужно.

10. Для замены ламп подсветки приборов, повернув патрон против часовой стрелки, вынимаем его из комбинации приборов

11. Заменяем неисправную лампу.

12. Для замены лампы сигнализатора поворачиваем патрон против часовой стрелки и вынимаем его из комбинации приборов

13. Неисправную лампу меняем вместе с патроном

Собираем и устанавливаем комбинацию приборов в обратной последовательности.

Как снять и установить панель приборов газели

Снятие панели приборов нужно для снятия и ремонта отопителя салона, а также для других ремонтных работ.

Показана работа по снятию и установке панели приборов старого образца (до 2003 года).

Панель нового образца снимают и устанавливают практически аналогично, различие заключается в расположении и количестве проводов и воздуховодов системы отопления и вентиляции.

Панель нужно снимать с помощником, так как панель приборов довольно тяжелая.

1. Крестообразной отверткой отворачиваем три самореза крепления обивки

2. Снимаем обивку стойки ветрового стекла.

3. Снимаем рулевую колонку (см. Снятие и разборка рулевой колонки).

4. Снимаем комбинацию приборов (см. Снятие комбинации приборов).

5. Отсоединяем штекерные колодки от выключателя плафонов кабины и заднего противотуманного фонаря.

6. Отсоединяем штекерную колодку от электрокорректора фар.

7. Ключами «на 7» и «8» отворачиваем болт крепления троса управления воздушной заслонки.

8. Отверткой отворачиваем винт крепление оболочки троса и отсоединяем трос от карбюратора.

9. Отсоединяем разъем выключателя аварийной сигнализации.

10. Отсоединяем два штекерных разъема прикуривателя.

11. Крестообразной отверткой отворачиваем два винта крепления панели управления отопителем.

12. Ключом «на 8» отворачиваем 10 саморезов по контуру панели.

13. Немного отодвинув панель на себя, отсоединяем от дефлекторов шланги воздуховодов.

14. Снимаем панель, вытягивая тягу воздушной заслонки карбюратора.

15. Снимаем правый и левый воздуховоды отопителя.

16. Головкой «на 8» отворачиваем два самореза крепления передней накладки панели

17. Снимаем накладку.

Устанавливаем панель в такой последовательности. Установив надставку панели, подсоединяем к отопителю и заворачиваем болты крепления правого и левого воздуховода обдува ветрового стекла. Заворачиваем болты их крепления. Устанавливаем панель и заворачиваем по одному саморезу ее крепления с правой и левой сторон панели.

18. Рукой через проем для радиоприемника подсоединяем жесткий воздуховод правого дефлектора к отопителю.

19 Подсоединяем гофрированные шланги воздуховодов к дефлекторам обдува стекол дверей. Это удобнее сделать через проем комбинации приборов и вырез в нижней части с правой стороны панели.

Устанавливаем панель в обратной последовательности.

• Как снять панель приборов газель
• Как снять панель приборов
• Как снять панель приборов на ГАЗ 3110

• — тонкая отвертка;
• — плоскогубцы;
• — головки на «8» и на «12»;
• — ключ на «10».

• приборная панель газель
• Как Снять Панель Газ 2705

«Евро-3»

Впервые такая приборка появилась на автомобилях «Газель Бизнес». Щиток приборов «Газели» старого образца вышел из моды, и все «газелисты» начали устанавливать обновленную панель себе в автомобиль. Такими же переделками занимались и владельцы «Волг». И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.

Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло — говорят отзывы. Еще одна особенность нового щитка — наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:

• Снизился уровень топлива до минимальной отметки.
• Увеличилась температура двигателя до 105 и более градусов Цельсия.
• Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.

Новая приборка получила большие современные циферблаты. Теперь шкалы спидометра и тахометра находятся в противоположных местах (по сравнению с «Рижской»), а диаметр их стал одинаковым. Слева находится указатель уровня топлива, а справа — датчик температуры охлаждающей жидкости. Но куда пропала индикация напряжения сети и давления масла? Ответ прост — эти данные есть в бортовом компьютере. Он расположен в «колодце» тахометра. По умолчанию здесь показано только время. Но если нажать на кнопку справа, можно переключить режим. Так, водитель может узнать данные с вольтметра и давление масла в режиме реального времени.

Что примечательно, при падении масла ниже 0,2 бара, загорится мигающее окошко с датчиком.

В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу — суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов (в том числе АБС и ЕБД), которые загораются в случае неисправности той или иной системы.

Обвес для ГАЗ 3110

За счет обвеса классический внешний дизайн ГАЗ 3110 приобретает более спортивный облик, этот вид тюнинга считается индивидуальным, но при этом смотрится достаточно оригинально. Приобрести заводские элементы для обвеса достаточно сложно, по этой причине их заказывают под конкретный автомобиль в специализированных тюнинг-мастерских. Это дорогостоящая, но результативная процедура, позволяющая сделать машину уникальной. Для снижения клиренса не всегда нужно усовершенствовать подвеску, для этой цели будет достаточно поставить универсальные пороги из пластика накладного типа.

Назначение панели

Главное – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Тюнинг газели своими руками, переделываем салон, и внешний вид, фото

Тюнинг Газель «принимает» с легкостью. В современном мире можно увидеть столько вариаций усовершенствования автомобиля. Разные материалы, техники, инструменты.

Обновлённая тарпеда в салоне Вашей машины, приятный момент каждого автомобилиста. Покрасить тарпеду …

Стоит доп.помпа Бош. Антифриз поступает с бошки из танчика, в нем увеличил проходное отверстие. Всё стыки на уплотнителе и герметике. Верхний радиатор при необходимости отключается.

Отопительно-вентиляционная установка (ОВУ) состоит из корпуса отопителя 11 (pиc. 10.22 ), включающего в себя кожух 4 (см. рис. 10.

По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.

Простота панели Euro облегчает восприятие информации водителем. Недостатком новой панели является сложность установки. Тем не менее, признание содержится в инструкции. Если автолюбитель имеет опыт такой работы, то установить новое устройство будет непросто.

Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.

Третий по величине прибор. датчик температуры замерзания. Кроме того, есть циферблаты для зарядки аккумулятора, количество бензина. Масляный циферблат присутствует реже.

Вывернуть 2 винта -стрелки-, открепить от приборной панели держатель предохранителей -1 — и нажать его внутрь.
Вывернуть 2 винта -стрелки- и снять узел надувной подушки безопасности. При этом кронштейн -1- для надувной подушки безопасности не снимать.

Заворачиваем болты их крепления. Устанавливаем панель и заворачиваем по одному саморезу ее крепления с правой и левой сторон панели.

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.

На деле панель можно снять буквально за полчаса. Для этого нужно следующее:

1. Крестовой отверткой откручиваются 3 крепления обивки.
2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

«Газель» — весьма популярный в России грузовой автомобиль. На базе ГАЗ-3302 производят и массу машин иного назначения. Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка.
