Тюнинг

Очень многие автолюбители устанавливают на свой автомобиль панель приборов нового образца, которая имеет ещё большее количество индикаторов и выглядит интереснее своей предшественницы. Второй вариант улучшения внутреннего пространства автомобиля – это самостоятельный тюнинг старой. Тюнинг газ 31105 можно разделить на два класса:

Функциональный. В этом случае подразумевается замена приборов или добавление нового, который не был установлен производителем. Может смениться вся комбинация приборов или один-два дополнительных датчика, например, часы или термометр.
Эстетический. Такой тюнинг подразумевает смену или улучшение блока управления автомобилем, а также создание более свежего вида панели.

Пример тюнинга приборной панели ГАЗ 31105

Одними из самых распространённых вариантов изменения дизайна без больших финансовых затрат, можно назвать следующие действия:

Замена шкал приборов. В этом случае меняется не только подсветка, но и шкала всех приборов. В специализированных магазинах можно найти готовую шкалу приборов для данной модели автомобиля. Прежде чем устанавливать её на место, рекомендуется проверить на качество окрашенной поверхности. Для этого нужно подержать её на некотором расстоянии от лампочки, при этом просвечивать должны только соответствующие риски и надписи;
Установка светодиодной ленты. В этом случае можно купить печатную плату и самостоятельно установить светодиоды. Второй вариант тюнинга – вставить под шкалу отрезок ленты нужной длины;
Добавить индивидуальности можно, окрасив стрелки и кольца, которые располагаются по краю приборов. Рекомендуется применять для этого глянцевую краску в баллончиках.

Совет! Не используйте для этих целей лак для ногтей. Слой лака не ляжет равномерно и будет заметен.

Возможные неисправности отопителя

Если печки не работает, это свидетельствует о том, что система отопления имеет неисправности.

Для автомобилей ВАЗ 2115 характерны такие поломки:

утечка охлаждающей жидкости, что обусловлено нарушением герметичности системы;
непроходимость антифриза, может быть связана с наличием воздушной пробки, которая обычно появляется в результате скопления грязи и отложений в патрубках системы.

Если на ВАЗ 2115 не работает отопитель, то в первую очередь это может быть связано с утечкой антифриза. Заметить такую проблему не так легко, поскольку сам радиатор отопителя расположен за центральной консолью и он скрыт от глаз водителя. Из признаков утечки расходного материала нужно выделить снижение антифриза в бачке, а также появление влажных пятен под водительским ковриком. Как правило, попадание охлаждающей жидкости в салон сопровождается появлением неприятного запаха, а на ветровом стекле авто при этом может образоваться жирная пленка.

В том случае, если отопитель не дует из-за непроходимости антифриза, то такую неисправность принято связывать с использованием низкокачественного расходного материала. Либо же попаданием в систему грязи. Кроме того, пробка может появиться из-за долгого использования устройства. Одним из основных симптомов является холодный воздушный поток из воздуховодов. Чтобы проверить поломку, следует потрогать входную и выходную магистраль — при воздушной пробке первая будет горячей, а вторая — холодной (автор видео — канал В гараже у Данилыча).

Тюнинг

Функциональный. В этом случае подразумевается замена приборов или добавление нового, который не был установлен производителем. Может смениться вся комбинация приборов или один-два дополнительных датчика, например, часы или термометр.
Эстетический. Такой тюнинг подразумевает смену или улучшение блока управления автомобилем, а также создание более свежего вида панели.

Пример тюнинга приборной панели ГАЗ 31105

Замена шкал приборов. В этом случае меняется не только подсветка, но и шкала всех приборов. В специализированных магазинах можно найти готовую шкалу приборов для данной модели автомобиля. Прежде чем устанавливать её на место, рекомендуется проверить на качество окрашенной поверхности. Для этого нужно подержать её на некотором расстоянии от лампочки, при этом просвечивать должны только соответствующие риски и надписи;
Установка светодиодной ленты. В этом случае можно купить печатную плату и самостоятельно установить светодиоды. Второй вариант тюнинга – вставить под шкалу отрезок ленты нужной длины;
Добавить индивидуальности можно, окрасив стрелки и кольца, которые располагаются по краю приборов. Рекомендуется применять для этого глянцевую краску в баллончиках.

Совет! Не используйте для этих целей лак для ногтей. Слой лака не ляжет равномерно и будет заметен.

Неисправность переключателя скоростей обдува

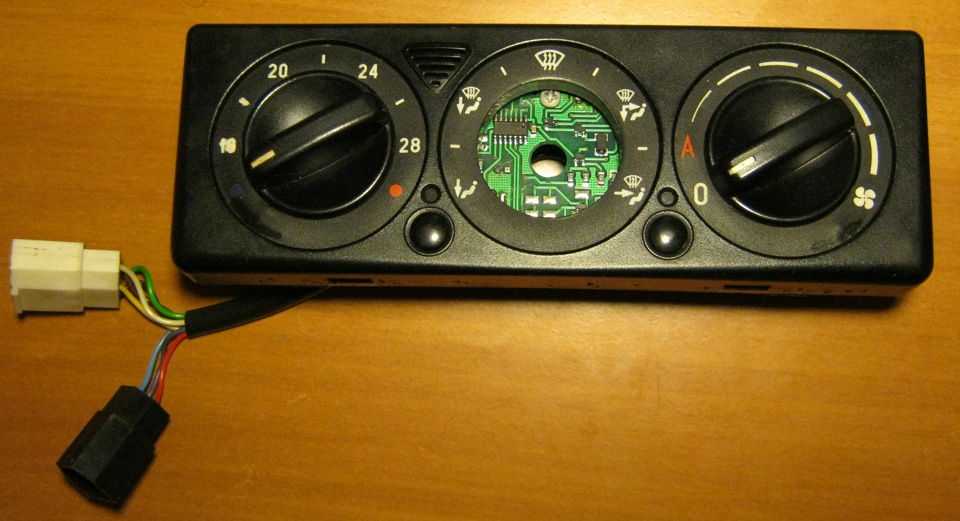

Наверняка многим владельцам автомобилей ГАЗ 31105 знакома проблема, когда выходит из строя переключатель скоростей вентилятора системы обдува в составе отопителя.

И главная неприятность заключается в том, что отдельно его купить невозможно. В продаже подобный элемент не встречается. То есть нужно тратить значительно больше денег, и покупать новый блок управления печкой. Ситуация странная, но искать выход из неё нужно, если не хотите расстаться с внушительной суммой из своего бюджета.

Решение было найдено. Причём оно довольно необычное, но крайне эффективное. А самое главное, что требует минимальных финансовых затрат.

Суть заключается в том, что в составе блока управления на Волге 31105 используется переключатель, аналогичный переключателю температуры на автомобилях ВАЗ 2110, и всех его модификациях.

Переключатель доступен в продаже, стоит значительно меньше принадлежащего Волге. Плюс ещё одна интересная особенность: на переключении температуры в Волге стоит такой же элемент управления.

В действительности речь идёт об обычном переменном резисторе, который можно снять или купить с ВАЗа, и припаять на свою Волгу. Также автоумельцы отмечают, что с таким же успехом применяться переключать от Приоры.

Оголённые и повреждённые провода, разорванные тросики, механические поломки кнопок, крутилок или переключателей. Всё это возможно в случае с блоком управления отопителем на автомобилях ГАЗ 31105. Некоторые неисправности устраняются путём ремонта, изоляции и даже склейки пластиковых компонентов. В других случаях меняют элементы блока, а порой даже устанавливают новую плату.

Если вы точно уверены в поломке блока печки, и при этом не хотите тратить время на ремонт, но готовы потратить деньги, просто купите новое управление отопителем для модели ГАЗ 31105 в сборе, и установите его на место старого. На этом все проблемы точно будут решены.

Печка на Волге 31105 откровенно неплохая. Да, она имеет свои недостатки и заводские недоработки. Но это неотъемлемая часть любого автомобиля, начиная от самых бюджетных, заканчивая элитными иномарками. ГАЗ 31105 выигрывает в том, что здесь можно проводить модернизацию, доработку и заниматься ремонтными работами, не вкладывая большие деньги, получая отличный результата.

Без снятия торпеды и панели

Другой способ. демонтировать «печь» без снятия торпеды. Последовательность действий:

Слив охлаждающей жидкости.
Снятие крышки радиатора и педали газа. Отвинтите три гайки на 10. Чтобы снять нагреватель без разборки торпеды, вам необходимо отвинтить крышку
Снятие стопорного кольца на штоке вакуумного усилителя тормозов. Удаляет тормозную педаль стержень с стопорным кольцом
Вырезать панель за радиатором, чтобы вы могли вытащить ее, не снимая торпеду. Радиатор извлекается через разрезную оболочку
Извлечение радиатора с нажатой педалью тормоза. Перед снятием сопел в моторном отсеке отсоединяются.

Вышеописанный метод хорош тем, что он производит меньше труда и потерял время, но тогда необходимо будет закрепить отверстие, оставшееся в оболочке, с помощью шумоизоляционного материала или вибропласта.

Схема печки волга 3110

ЖАРКАЯ ПЕЧКА без переделок Приближается зима и вновь заходит разговор о тепле в машине. Есть много сторонников (и практиков

) установки «жигулевской» печки (или от всяких других машин) на ГАЗ. Давайте подумаем, что это дает? Во-первых, этим просто раскурочивают оригинальную конструкцию. Во-вторых, тепла в ГАЗе практически не прибавляется, потому что температура охлаждающей жидкости на ГАЗе 70-80 градусов, а на «жигулях» 106 ! Отсюда становятся понятны пути улучшения работы штатной газовской печки. Ее работу можно существенно улучшить без всяких переделок. Сначала возьмем в оборот термостат. В свою бытность я имел два термостата – один обычный стандартный (я называл его – летний), а второй такой же, но усовершенствованный (так сказать — зимний).

В чем заключается усовершенствование? Это очень просто. Нужно только уменьшить высоту подъема запирающего клапана термостата. Для этого хорошим паяльником надо согнать олово с пропаянной гайки на клапане, и опустить термостат в кипящую воду. Когда клапан откроется на полную высоту (а это примерно около 10- 12 мм), вынуть его и закрутить клапан так, чтобы он был открыт только на 5 мм. Законтрить гаечкой и опять ее запаять. Таким и посадить в корпус «гусака».

На старых машинах ГАЗ («победа», «зим», «козлик») термостат менять очень просто. У меня были запасены термостаты прямо в чугунках-корпусах («гусаках»), чтобы не ковырятся с внутренними прокладками. Нужно только перед заменой слить литр-другой охлаждающей жидкости. Мотор с таким усовершенствованным термостатом зимой не кипит, но зато держит температуру 90 – 95 градусов!

КТО СКАЗАЛ, ЧТО ГАЗОВСКИЕ ПЕЧКИ НИКУДА НЕ ГОДЯТСЯ.Печка становится такой горячей, что ее тепло не выдерживает рука. «Погода» в салоне становится воистину африканской! Но следует учесть и некоторые особенности. «На воде» с таким термостатом ездить не стоит. Пока мотор работает – все отлично, но стоит его заглушить, в охлаждающей рубашке мотора начинают булькать пары. Ездить надо только с антифризом. И чем он «крепче», тем лучше. Антифриз для морозов минус 30-40 градусов выдерживает нагрев мотора 90-95 градусов без закипания после остановки. А мотору такая температура только на пользу.

НЕ СОМНЕВАЙТЕСЬ! ПРОВЕРЕНО ДОЛГОЙ ПРАКТИКОЙ!

Для увеличения эффекта, особенно на старых машинах ГАЗ, неплохо бы заменить моторчик вентилятора печки. 10-ваттный сменить на 20-30 ваттный – переделки не потребуются, все крепежные размеры у моторчиков одинаковые.

Еще вы с удивлением обнаружите, что двигатель вашей машины стал тише работать и меньше «кушать»! Для моего ЗИМа это было весьма не лишним. По моим наблюдениям – экономия была добрых литр-два на сотню километров! В высокой температуре мотора, кстати, секрет экономичности «жигулевских» и прочих моторов типа «мерседесовских». Для высокой температуры и предотвращения при этом закипания мотора, у них вообще поддерживается повышенное давление в системе охлаждения. Ну, а нам всякие дорогие навороты без надобности, хватит и «заколдованного» термостата :dance2:.

Как провести тюнинг панели

Хотя новая панель значительно отличается визуально от старой, ей все равно не хватает выразительности.Волга-3110 имеет не самое лучшее освещение в салоне, поэтому ориентироваться в темное время суток по слабому свечению ламп не очень удобно. Исправить это может правильная подсветка, вмонтированная внутрь панели.

Тюнинг в таком случае будет заключаться в мелочах — добавлении нескольких светодиодов под стекло приборов или оклеивании внутренней части стекла щитка LED-лентой. Оба варианта довольно простые в реализации, только нужно определиться с подходящим цветом. Хорошую выразительность обеспечивает оранжевая и красная подсветка. Эти два цвета отлично выделяют и стрелки, и показатели, но могут отвлекать от дороги.
Чуть менее популярными являются диоды голубого и синего цвета.

Вариант тюнинга приборной панели газ 3110

Понадобится проделать следующее:

Разобрать панель приборов, отклеить оформление.
Ножом или лезвием стереть зелень со стекла, только очень аккуратно, чтобы потом не было царапин.
Разместить осветительные элементы в нужных местах, приклеить на клей диоды или ленту.
Освещение нужно распределять отдельно на стрелки и по ободкам внутренней части панели. Только так получится создать необходимый эффект.
После того как клей подсохнет, собрать панель.

затюнинговать салон волги 3110

Замена лампочек в приборной панели газ 3110

О том, как заменить подсветку с ламп на светодиоды, переделать шкалы приборов и сменить пиктограммы контрольных ламп в приборной доске Волги 3110.

Поскольку уже долгое время планируется установка торпедо «Опель Вектра» в машину, но в силу обстоятельств это длится уже не первый год , то установка в ОТ (Опелевская Торпеда) приборной доски от ГАЗ 3110 была самой хорошей мыслью на мой взгляд. Приборная панель (ПП) довольно информативна (чем, к примеру, родная Опелевская) и привлекательна. Позволяет контролировать показания: скорости автомобиля, оборотов двигателя его температуру и давление масла, остаток бензина в баке; а так же содержит аж 25 ! сигнальных ламп (в зависимости от модификации ПП), назначение большинства которых может быть переработано на свой вкус.

Всем хороша комбинация приборов, но вот подсветка оставляет желать лучшего. Осуществляется она 5-ю бесцокольными лампами и дает совершенно не равномерное свечение под шкалами приборов. Избавиться от этого недостатка можно разными способами. Я решил переделать подсветку с ламп на светодиоды красно-оранжевого свечения, а заодно переделать шкалы приборов и пиктограммы контрольных ламп.

И так, первым делом пара слов о самой ПП. В магазине была приобретена «Комбинация приборов а/м ГАЗ 3110» с номером 382.3801 производства города Владимира, там же к ней были куплены все необходимые датчики. Как и говорилось выше, пролежала она у меня около 4-х лет. За это время появилась «в хозяйстве» вторая ПП, так же от 3110, но не 98-го года выпуска (как моя), а 96-го, т.е. старого образца (СО), которые выпускались до 97-го года. Скажу сразу, что различия в них в том, что у ПП НО (нового образца) тахометр подключается к выводу блока управления двигателем, в то время, как у ПП СО — к обмотке генератора, соответственно для подключения генератора к ПП используются другие ножки разъема ХР3, так же различны и схемы самого тахометра. А теперь из приятных мелочей , на ПП НО количество контрольных ламп было 11 шт., а на ПП СО — 25. Это как раз спасло от рассверловки печатной платы доски под остальные контрольные лампы (разводка дорожек для них есть, а отверстий и ламелей разъемов — нет).

Так вот выглядит ПП НО (внешне не отличается от СО совершенно). Прошу заметить, что на ПП снизу сняты (временно) 2 металлических уголка крепления ее к торпедо автомобиля. Верхняя крепежная планка, служащая для тех же целей, опилена по бокам и теперь имеет вид трапеции (изначально прямоугольник). Сделано это для того, чтобы ПП без проблем вставала на место штатной комбинации приборов в ОТ.

Собственно печатные платы той и другой комбинации приборов. Сверху НО, снизу СО . Хорошо видны отверстия контрольных ламп обеих досок.

Снятые шкалы контрольных приборов. Лицевая сторона. Обратная сторона.

Так выглядит спидометр. На фотографии спидометр от ПП СО, поэтому на счетчике можно заметить пробег машины, на которой данная ПП эксплуатировалась

Тот самый тахометр (СО)

Светопроводящие крепления шкал приборов (не знаю как называются просто). Зеленые прямоугольники — рамки подсветки счетчиков пробега.

Продолжение следует.

Что представляет собой торпеда

На всех автомобилях установлена приборная панель (доска), которая расположена впереди салона. В автомобиле Нива Шевроле она представляет собой пластиковую обшивку, на которой находятся практически все элементы управления автомобилем. Панель хоть и не является обязательной деталью для движения авто, но без нее езда превращается в сплошное недовольство. Под панелькой находятся детали, которые время от времени могут выходить из строя. И порой, чтобы добраться до них, необходимо, как говориться, разобрать полмашины. Рассмотрим подробнее этапы снятия торпеды с авто Нива Шевроле.

Этапы снятия панели приборов

Причиной для снятия панели может быть не только поломка деталей, находящихся под панелью, но и следующие моменты:

Модернизация салона авто;
Утепление и обесшумливание салона;
Прочистка печки автомобиля;
Замена на новую, усовершенствованную.

Снятие приборной панели Нива Шевроле производится поэтапно. Необходимо вооружиться несложным набором инструментов и приступать.

Этап 1. Производится отключение автомобиля от аккумулятора. Это обязательно, потому как на панели приборов огромное количество проводки, которое можно случайно при снятии закоротить. Для этого достаточно откинуть минусовую клемму от батареи.
Этап 2. Осуществляется в первую очередь снятие части кожуха, который расположен под рулем. Отверткой отвинчиваются пять винтов крепления, и выполняется снятие этого кожуха, состоящего из двух частей.
Этап 3. Извлекается руль и переключатели, находящиеся сбоку него. Снятие руля производится путем выкручивания гайки, находящейся внутри руля. Проведите снятие вала рулевой колонки. Как проводится извлечение руля и его частей можно найти в соответствующих разделах.
Этап 4. Из салона извлекается автомагнитола и ее место установки. Приступаем к снятию облицовки пола. Чтобы снять обивку передних стоек, нужно открутить четыре винта. Извлекается также замок зажигания.
Этап 5. Переходим к отключению проводов. Колодки с проводами, находящиеся внизу возле педали газа и тормоза, отсоединяются и помечаются маркером. Отсоединяются провода, питающие противоугонную систему авто. Питание доски приборов состоят из трех колодок, которые также отсоединяются.
Этап 6. Со шпильки откручивается провод массы автомобиля. Под капотом необходимо снять фильтр, который предназначен для фильтрации воздуха, поступающего в салон.
Этап 7. С расширителя сливается большая часть жидкости, и отсоединяются хомуты, подходящие к радиатору отопителя.
Этап 8. Осуществляется работа гаечным ключом в салоне автомобиля. Отвинчиваются болты крепления панели к стойке и стойки к кронштейну. Извлекается стойка поперечины. К кронштейну рулевого вала крепится поперечина доски приборов, которую можно извлечь, открутив четыре болта.
Этап 9. Производится откручивание всех видимых и невидимых болтов крепления доски приборов. Эти крепления находятся сверху возле стекла и сбоку. Снимается передний воздуховод, который предназначен для подачи холодного и теплого воздуха в салон.
Этап 10. Можно снять приборную доску. Делать это лучше всего вдвоем, чтобы один человек наблюдал за процессами снятия изнутри панели. В противном случае можно повредить или оборвать какой-либо питающий провод или деталь.

Снятие панели с авто Шевроле Нива не составит большого труда. Необходимо выполнять последовательность действий и контролировать процесс. После проведения операции с ремонтом торпеды или деталями в салоне, можно выполнять установку на место. Выполнение осуществляется в обратном порядке, не забывая обо всех креплениях.

Внешний вид панели приборов

Как улучшить или изменить внешний вид авто Нива Шевроле

Внешний вид стандартной панели приборов радует водителя недолго. Ведь это как ремонт и перестановка мебели в доме, хочется, что-то изменить, усовершенствовать. Так и в машине, торпеда приедается, надоедает, некоторым она не нравится с момента покупки авто, но все это можно изменить. Ее изменение осуществляется с помощью модернизации или тюнинга. Тюнинг – это способ усовершенствования до современных и стильных моделей и элементов декора автомобиля.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

отдельные датчики или вся панель перестает работать;
«замерзают» показания приборов;
датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Распиновка и комбинация приборов на панели Газели

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Снятие и установка комбинации приборов ГАЗ-31105

Все контрольные приборы установлены в комбинации приборов. Там находятся спидометр, тахометр, указатель температуры охлаждающей жидкости с сигнальной лампой перегрева двигателя, указатель давления масла с сигнальной лампой недостаточного давления, вольтметр с сигнальной лампой разряда аккумуляторной батареи и указатель уровня топлива в баке с сигнальной лампой резервного остатка. Кроме приборов в комбинации установлены блоки контрольных и сигнальных ламп, позволяющие судить о состоянии систем автомобиля.

Комбинация закреплена в панели приборов четырьмя винтами и закрыта облицовкой, закрепленной в свою очередь, так же четырьмя винтами. Завод-изготовитель рекомендует при выходе из строя приборов, заменять комбинацию в сборе.

1. Снимите верхний и нижний кожухи рулевой колонки, усилитель панели приборов. Выверните болты крепления рулевой колонки, опустите ее на переднее сиденье и снимите подрулевые переключатели (см.»Снятие и установка рулевой колонки»).

2. Выверните четыре винта крепления облицовки комбинации приборов и снимите облицовку, вытягивая ее на себя.

3. Промаркируйте и отсоедините штекерные колодки центрального переключателя 1 света и корректора 2 света фар.

4. Выверните четыре винта крепления комбинации приборов.

5. Выньте из панели приборов и поверните комбинацию приборов на 90°. Промаркируйте и отсоедините штекерные колодки от комбинации приборов. Снимите комбинацию приборов.

6. Устанавливайте комбинацию приборов в порядке, обратном снятию.

Возможные неисправности и способы их устранения

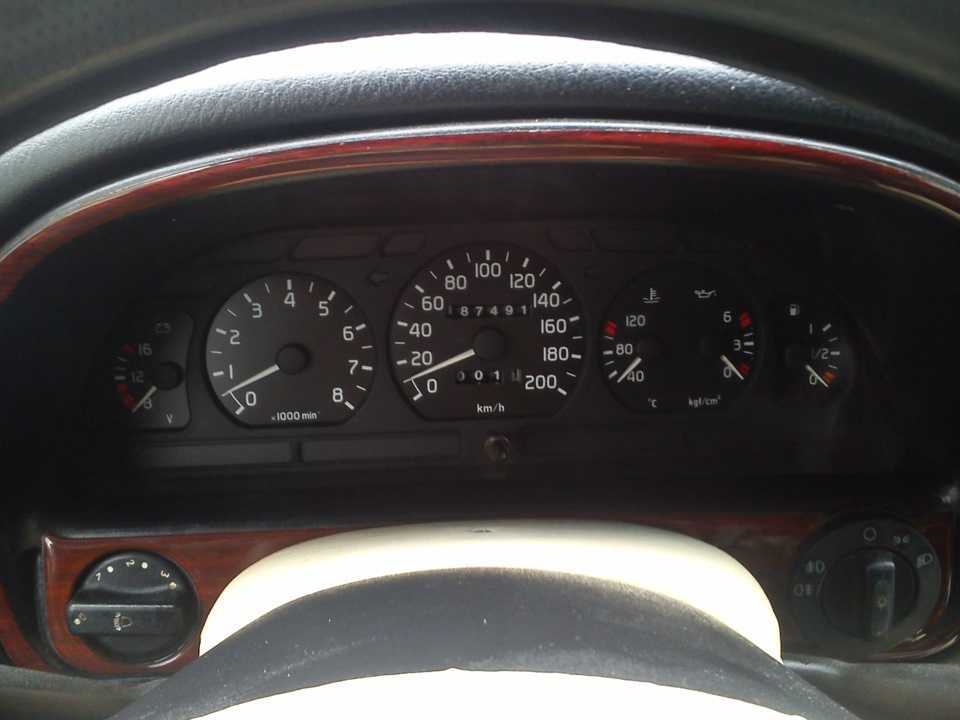

Вид с водительского места

Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).
