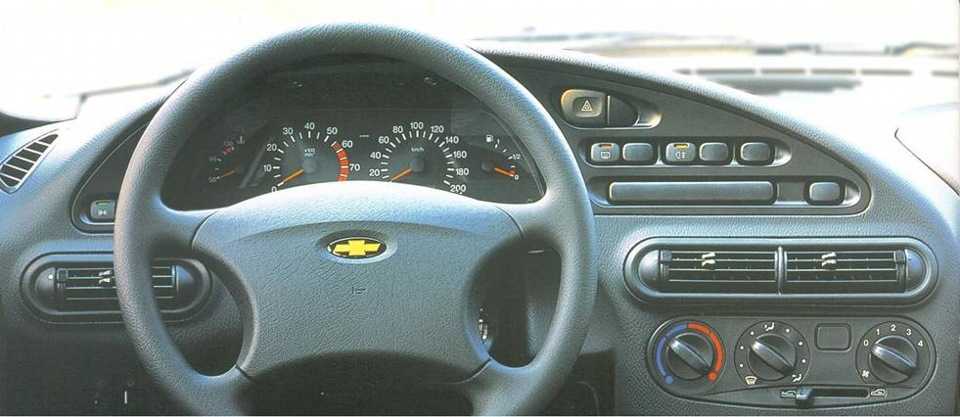

Описание панели приборов chevrolet niva, обозначения лампочек, ремонт и тюнинг

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
2 – штепсельный разъем присоединения ЭСУД;
3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
5/7 – левый и правый подрулевые переключатели;
6 – разъем устройства выключателя зажигания;
8 – комбинация приборной доски;
9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
10/11 – штепсели осветительных приборов вышеуказанного оборудования;
12 – кнопка выключатель устройства аварийной сигнализации;
13 – монтажный короб вставки плавких предохранителей;
14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
16 – контактный пин выключения стоп сигналов;
17 – выключатель штатного модуля звукового оповещения (клаксона) ;
18 – автоматическая защита противотуманных фар головной оптики;
19 – автоматика стеклоподъемников;
20 – защитное реле звукового сигнала;
21 – предохранительный модуль системы подогрева сидений;
22 – реле управления стартером;
23 – переключатель системы наружного освещения;
24 – контактная группа подключения вентилятора печки;
25 – встроенный выключатель включения подогрева ветрового стекла;
26 – устройство выключения передних противотуманок;
27 – включатель кормовых огней, противотуманной группы освещения;
28 – кнопка настройки кондиционера;
29 – регулятор положения манипуляторов отопления;
30 – пин прикуривателя;
31 – кнопки регулировки направления светового потока головной оптики;
32 – регулировка яркости подсветки приборной доски;
33 – вспомогательный резисторный механизм вентилятора отопления;
34 – модуль штатного иммобилайзера;
35/36 – выводы бортового акустического модуля штатного типа;
37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Предохранители:

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.

Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).

Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель. F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.

F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.

Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

1. Приборка с диодной подсветкой

2. Цифровой контрольный щиток

3. Приборка с т.н. колодцами

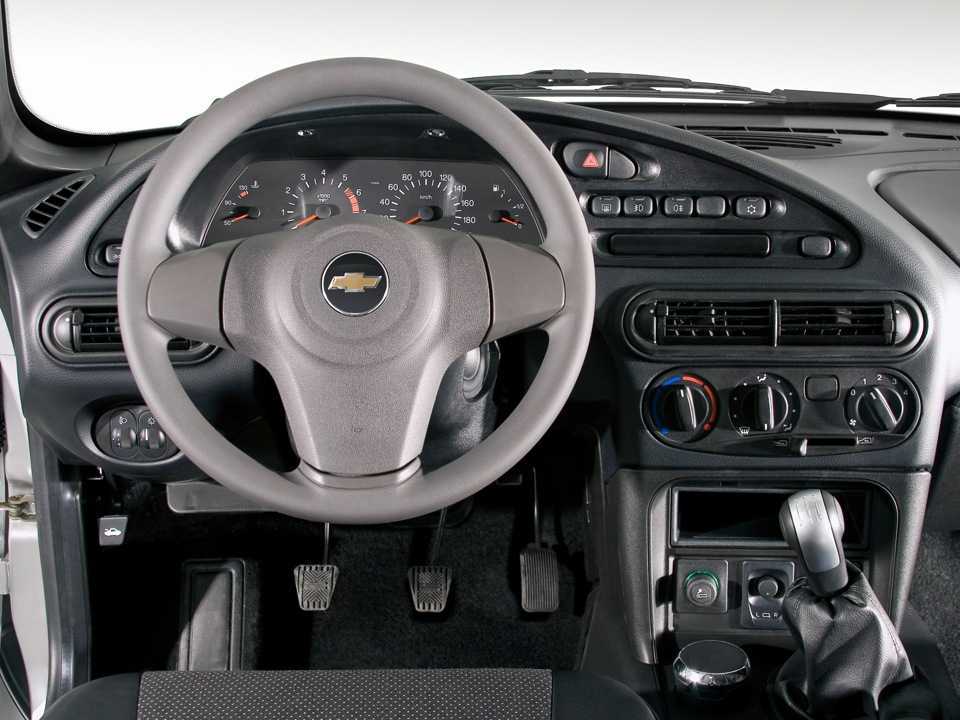

Как снять и поставить торпеду Нива Шевролет

Как снять накладку панели приборов Нива-шевроле

После чего отсоединяем провода от автомобильной противоугонной системы. Если вы снимаете панель приборов не для разборки, подстаканник и нишу можно не снимать.

Соберите и установите панель приборов в порядке, обратном разборке и снятию.

Снимите рулевое колесо см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа…

Снимите облицовку левой боковины кузова см.

Под панелью приборов у левой боковины кузова разъедините кабель антенны… С правой стороны под панелью приборов отсоедините колодку жгута проводов от дополнительного сопротивления электродвигателя вентилятора отопителя… Через окно в панели приборов для вещевого ящика выверните винт крепления кронштейна отопителя… Выверните болт 1 крепления левого кронштейна консоли панели приборов к основанию кузова, отверните две гайки 2 крепления кронштейна к консоли панели… Аналогично снимите правый кронштейн.

Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.

Снимите регулятор электрокорректора света фар см. Снимите комбинацию приборов, сняв ее декоративную накладку и вывернув четыре винта крепления к панели приборов см.

Снимите жгут а проводов панели приборов, отсоединив его фиксаторы и хомуты от каркаса панели приборов. Выверните три винта крепления воздуховода обдува ветрового стекла с левой стороны панели приборов… 5.

Выверните по одному винту крепления центрального воздуховода с левой стороны панели приборов… 9. Выверните два винта крепления защелки замка вещевого ящика… Выверните три винта крепления пепельницы к декоративной панели… В первую очередь необходимо обесточить автомобиль, для этого отсоедините клемму минус от аккумуляторной батареи. Теперь нам необходимо снять декоративный кожух рулевой колонки, так как он будет мешать дальнейшей работе.

Отверните крестовой отверткой пять винтов его крепления, после чего разъединив половинки, снимаем.

Замена радиатора печки Шевроле Нива без кондиционера

Снимите рулевое колесо и вслед за ним подрулевые переключатели. Далее производим демонтаж вала рулевой колонки. Снимите панель радиоприемника, после чего облицовку тоннеля пола.

Откручиваем по два винта и снимаем декоративные обивки передних стоек кузова. Отсоединяем колодку с питающими проводами от жгута проводов, который расположен около педали акселератора. Далее отключаем колодку с питающими проводами от выключателя педали тормоза.

После чего отсоединяем провода от автомобильной противоугонной системы. За монтажным блоком расположены три колодки питания панели приборов, отсоединяем их.

Ключом на десять откручиваем гайку и снимаем со шпильки наконечник провода массы. Перемещаемся в подкапотное пространство автомобиля и тут производим демонтаж фильтра подачи наружного воздуха, предварительно сняв декоративную накладку ветрового стекла.

Chevrolet niva торпедо от

Торпеда Шевроле Нива. 1 ₽. Запчасти и аксессуары. Кстово. 1 неделю назад. В избранное. Телефон. Торпеда Шевроле Нива. 1 ₽. Торпедо chevrolet niva. ₽. Запчасти и аксессуары | Пермская Авторазборка. Пермь. 15 часов назад. В избранное. Телефон. Торпеда на ниву шевроле.

Niva est vita! Нива 4×4. Клуб нивоводов. NIVA-FAQ Новинки FAQ Карта FAQ Поиск в FAQ Каталог запчастей Как готовить статьи для FAQ От админа Правила форума АртНива. Поиск в Яндекс и Google. Яндекс-поиск Передняя панель (я так понял это она называется «Торпедой»?) от ШЕВИ-НИВЫ по креплению и по размерам соответствует панели от НИВЫ ? Или же так просто её не поставить и требуется доработка? Или есть варианты поставить переднюю панель от какой другой машины в НИВУ ? Yaro. Рег.

Торпеда Нивы Шевроле и ее совершенствование. В любом автомобиле комфорт создается не только удобными сидениями и наличием обогревательных устройств. Очень важным элементом комфорта в автомобилях является приборная панель – торпеда. Ее внешний вид влияет на настроение не только водителя, но и пассажиров. На внедорожнике Нива Шевроле стандартную торпеду можно усовершенствовать с помощью новых элементов декора и комплектующих. Главная деталь в изменении или тюнинга торпеды автомобиля – это желание автовладельца. Что представляет собой торпеда. На всех автомобилях установлена приборная панель (дос.

Также многие любят менять цвет приборных стрелок, чаще всего в белый, так как он выигрышно отражает диодную подсветку циферблата. За это мы должны благодарить древних египтян. Обрабатываем Soft-ом 15мм весь пластик Ставим на место оклеенные воздуховоды Торпеда возвращается на свое место. Затем нужно составные части сшить и приступать к перетяжке.

Установка

Приложите купленную накладку к приборной панели и обведите все составляющие и символы, чтобы, когда вы обрежете лишнее, накладка легла ровно. После чего снимите старую и приклейте на её место новую. Это, наверное, самое сложное во всей процедуре.

Также многие любят менять цвет приборных стрелок, чаще всего в белый, так как он выигрышно отражает диодную подсветку циферблата. Это делается при помощи женского лака для ногтей. Старую краску счищают канцелярским ножом и обезжиривают стрелки жидкостью для снятия лака или ацетоном. После чего покрывают белым лаком.

После того как лак высохнет, их можно ставить на место. Приклейте накладку на панель, поставьте стрелочки и соберите всё в обратном порядке. Наслаждайтесь обновлённым вариантом щитка приборов.

16. Откройте капот.

26. Снимите вставку панели приборов.

27. Выверните болты, расположенные в передней части панели приборов вдоль нижней кромки ветрового стекла.

28. Извлеките передний воздуховод обогрева салона.

29. Снимите панель приборов в сборе с отопителем и жгутом проводов.

30. Устанавливайте панель приборов и все снятые детали в порядке, обратном снятию. Долейте жидкость в систему охлаждения.

Читать новости о новой Ниве

Силового бампера на Ниву своими руками: Чертежи, изготовление и установка |
Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
Как устранить вибрацию раздаточной коробки ВАЗ-21213
Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4
Шпилька колесная М12х1,25х41 2121, 21213, 2131, 21214, 2123 задняя
Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?

А еще интересно: Чип тюнинг двигателя автомобиля: что такое прошивка авто

Неисправности приборной панели

Приборная панель, как и любой другой электронный узел, подвержен воздействию таких вредных факторов, как короткое замыкание, обрыв проводов цепи питания или информирования, неисправность одного из основных узлов устройства. Если вам пришлось столкнуться с подобной проблемой, в первую очередь, определите, какие признаки поломки подает щиток:

панель вообще не функционирует, но двигатель запускается и работает в штатном режиме;
не горит панель приборов «Нива-Шевроле», но при этом все указатели работают (нет подсветки);
не работает спидометр и тахометр;
не функционируют приборы датчиков температуры и уровня топлива.

В первом случае, скорее всего, потерян контакт на разъемах устройств. Достаточно рассоединить колодки, зачистить контакты, и все снова заработает. Подобная неисправность может настигнуть вас осенью или зимой, когда в воздухе повышен уровень влаги.

ПП представляет собой электронный узел поэтому может выйти из строя в случае короткого замыкания или обрыва цепи питания

Если вы столкнулись с одной из проблем то первым делом следует обратить внимание на то какие признаки появились при этом:

Двигатель запускается и работает, при этом панель не подаёт признаков жизни. В этой ситуации возможно нет контакта на разъёмах устройств. Исправить это можно следующим способом, необходимо разъединить колодки и зачистить контакты, данная проблема может возникнуть при повышенном уровне влаги например зимой.
Перестал работать тахометр и спидометр. Это может появится так же если произошёл обрыв в цепи питания или если появились неполадки связанные с работой датчика температуры и уровня топлива.
Перестали гореть лампочки при этом все элементы работаю как положено, в этом случае возможно есть проблемы в проводах питания или в самих лампах

А еще интересно: Фото новой нивы салона Если в Нива Шевроле панель приборов обозначения лампочек вам понятны, давайте разберем следующий пункт – возможные неисправности приборки:

Комбинация приборов не работает, при этом двигатель запускается нормально. Вероятнее всего, проблема обусловлена либо выходом из строя самого щитка, либо отсутствием питания.
Лампочки на комбинации приборов не горят. Если перестали работать сразу все индикаторы, это может свидетельствовать об обрыве или перетирании провода, отвечающего за освещение. Если же не работает только часть ламп, то скорей всего, они просто перегорели.
Не работают устройства – спидометр или тахометр. Вероятнее всего, это проблема электрического типа, необходимо разбирать щиток и искать неисправность.
Не работают датчики – уровня топлива, температуры антифриза. Как показывает практика, обычно это свидетельствует о плохом контакте в электроцепи. Обычно такая проблема решается путем отключения и зачистки контактов штекера (автор видео – канал Иг К).
