Технология замены пыльника внутреннего шруса

Инструкция по замене ШРУСа своими руками.

1. Для начала нужноо зажать шарнир в тисках и вывернуть внутреннюю часть обоймы до упора, попарно извлечь шарики. При этом следует помогать себе отверткой и постукивать молотком.
2. После извлечения всех шариков, займитесь установкой сепаратора, который размещают в вертикальном положении, а его окна должны пересекаться с торцом корпуса.
3. Далее извлеките кулак с сепаратором, вращая его и одновременно утапливая один из выступов, которые располагаются в окне сепаратора. После того, как данная работа сделана, нужно разъединить указанные детали.
4. Теперь необходимо просмотреть все детали и обязательно их помыть и просушить. Если в местах не образовались сколы, выработки, цвет побежалости, следовательно, устройство еще может некоторое время послужить. А один из дефектов на деталях был все же обнаружен, значит, следует заменить их на новые.

Производить сборку механизма нужно исключительно в обратном порядке, но перед этим обязательно все детали необходимо смазать. Данная сборка начинается со вставки внутренней обоймы с сепаратором в наружную (здесь не стоит забывать о метках, которые ставились в самом начале). Шарики закладываются попарно. Шарнир нужно обязательно забить смазкой, например, «ШРУС-4», приблизительно 80 — 100 граммов средства на шарнир. Также можно использовать «литол» и другие схожие консистенции.

Помните, экономить на них не стоит, так как работоспособность шруса во многом зависит от количества нанесенной вами на него смазки. Ее, кстати, нужно еще положить в чехол, 40 — 50 граммов. Дальше выбиваем шарнир по шлицам, надеваем пыльник и затягиваем хомут. Только так пыльник хорошо обеспечит герметичность шарнира. Кроме того при смазке постарайтесь вращать шрус, чтобы смазка распределилась равномерно. Ну, а в самом конце сборки специалисты рекомендуют проверить, не будет ли сильного сопротивления при вращении. Если все в порядке, значит, процедура замены шруса прошла успешно.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Техобслуживание привода передних колес Шевроле Нива

К передним колесам крутящий момент передается через приводы.

Привод передних колес Шевроле Нива состоит из двух шарниров равных угловых скоростей (ШРУСов), соединенных между собой валом. Соединение вала с шарнирами — шлицевое, от продольного перемещения вал зафиксирован в шарнире упорным и стопорным кольцами. Шлицевой хвостовик наружного ШРУС Шевроле Нива соединен со ступицей колеса и закреплен гайкой подшипников, а внутреннего — с полуосевой шестерней в редукторе переднего моста. Каждый шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков.

Последние размещены в канавках корпуса и обоймы. В наружном ШРУС Шеви Нива эти канавки выполнены по радиусу, за счет чего он может передавать крутящий момент под большими углами. Во внутреннем шарнире канавки прямые, что позволяет деталям перемещаться в продольном направлении, удлиняя или укорачивая привод (это необходимо для компенсации взаимных перемещений подвески и редуктора переднего моста), и отклоняться на небольшие углы. Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

Рис.33.

Привод переднего колеса Шевроле Нива

1 — грязеотражательное кольцо сальника; 2 — корпус внутреннего шарнира; 3 — большой хомут; 4 — фиксатор; 5 — защитный чехол внутреннего ШРУС; 6 — малый хомут; 7 — вал привода колеса; 8 — защитный кожух чехла наружного ШРУС; 9 — защитный чехол наружного шарнира; 10 — сепаратор; 11 — упорное кольцо обоймы; 12 — шарик; 13 — обойма наружного шарнира; 14 — стопорное кольцо; 15 — корпус наружного шарнира Детали каждого ШРУС Шевроле Нива изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому недопустимо заменять отдельные детали, а перед разборкой следует отметить их взаимное расположение. В шарнир перед сборкой заложена смазка ШРУС-4.

Герметичность шарнира ШРУС Шеви Нива — непременное условие его надежной работы — обеспечивается защитными резиновыми чехлами.

Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Чехол наружного ШРУС дополнительно защищен пластмассовым кожухом.

На корпуса внутреннего и наружного шарниров напрессованы грязеотражательные кольца. Заменять отдельные детали шарнира ШРУС не допускается, за исключением чехла, хомутов, кожуха, а также стопорного, упорного и грязеотражательного колец.

Снятие приводов передних колес Шевроле Нива

— Сливаем масло из редуктора переднего моста. — Снимаем приемную трубу. — Отсоединяем от редуктора переднего моста карданный вал. — Демонтируем растяжки передней подвески Шевроле Нива. — Снимаем стабилизатор поперечной устойчивости. — Удаляем пружины передней подвески. — Устанавливаем под редуктор переднего моста регулируемый упор. — Отводим поворотный кулак Шевроле Нива в сторону и выводим хвостовик корпуса наружного ШРУС правого привода из ступицы. — Головкой с удлинителем или накидным ключом отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира привода к картеру редуктора переднего моста. — Ключом отворачиваем болт крепления крышки подшипника корпуса внутреннего ШРУС Шеви Нива к кронштейну поперечины передней подвески. — Аналогично отворачиваем болт крепления крышки подшипника левого привода к кронштейну поперечины. — Приподнимаем редуктор регулируемым упором до тех пор, пока проушины крышек подшипников не выйдут из кронштейнов поперечины. — Поддев монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС Шевроле Нива, сдвигаем крышку со шпилек редуктора. — Соединение крышки с редуктором уплотнено картонной прокладкой. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего шарнира из редуктора и снимаем правый привод в сборе. — Снимаем левый привод аналогично правому приводу переднего колеса Шевроле Нива. — Отворачиваем накидным ключом или головкой три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к кронштейну поперечины передней подвески. — Поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС левого привода и сдвигаем ее со шпилек редуктора. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего ШРУС Шеви Нива из редуктора и снимаем левый привод переднего колеса в сборе. — Установку приводов проводим в обратной последовательности, заменив прокладки новыми.

Как снять внутреннюю гранату — Авто-ремонт

Автомобиль не только не является роскошью, но иногда и средством передвижения перестаёт быть на долгое время.

Наиболее часто причиной неисправности деталей и агрегатов становится процесс трения, который возникает в результате соприкосновения различных механизмов во время работы.

Несмотря на то, что современные технологии изготовления металлов и их обработки, позволяют значительно увеличить эксплуатационный ресурс, работающих в жёстких режимах частей автомобиля, а использование качественных смазочных материалов, значительно снизить коэффициент трения, различные поломки будут всегда преследовать владельцев автомобильной техники.

Неисправности шруса

Внутренний ШРУС — один из главных элементов трансмиссии в автомобиле, и в связи с этим изготавливается из высококачественных материалов (не считая подделок). Обычно срок годности этих деталей высок, но часто получается что износ наступает намного раньше, такое бывает даже у новых машин.

Причины износа ШРУСа:

1. Недостаточное количество смазочного материала, либо его плохое качество.
2. Плохое качество материала при изготовлении ШРУСа, использование поддельных и бракованных деталей.
3. Проникновение инородных предметов и воды из-за того что пыльник вышел из строя.
4. Плохое покрытие дорог, и неаккуратное вождение по этим дорогам.
5. Несвоевременно проведенная диагностика и замена запчастей.

Первичную диагностику можно провести водителю самому, не прибегая к помощи автослесаря, путем поверхностного осмотра, благодаря этому можно выявить повреждения пыльника. Для более детального осмотра придется шарнир разобрать, в этом поможет эстакада, яма или просто домкрат. Провести диагностику ШРУСа самому не составит труда.

Характерные поломки шарнира:

1. Посторонние звуки (хруст), они усиливаются при: повороте, разгоне, преодолении барьеров. Шарики очень износились что беспроблемно двигаются по углублениям.
2. Недостаток смазки внутри деталей.
3. Зазор вала. Для того что бы понять так ли это, необходимо взять полуось и подвигать ее, при наличии дефекта вы сразу обнаружите люфт в рабочей стороне ШРУСа.
4. Инородные предметы, которые попадают с дорожного покрытия.

Чтобы определить звук неисправности наружного шарнира, нужно выбрать ровную поверхность, максимально повернуть в сторону руль и резко двинуться с места, обеспечивая тем самым нагрузку на шарнир, и если он действительно неисправен, то будет слышен знакомый шум

Важно определить с какой стороны исходит хруст

Поломку во внутренних шарнирах диагностируют немного по-другому. Здесь наоборот необходимо найти плохую дорогу с ямами и проехать по ним. Если ШРУС застучал, то значит выявилась поломка. Существует еще способ диагностики хруста внутреннего ШРУСа. Нужно нагрузить хвостовую часть машины так, чтобы перед приподнялся, а ось внутреннего шарнира по возможности максимально согнулась. Приоритетным признаком поломки является хруст в движении. Не рекомендуется ездить с загруженной задней частью машины, на постоянной основе, контролируйте пружины амортизатора.

Третий способ распознать с какой стороны “граната” стучит, заключается в последующем алгоритме:

1 — выставить равномерно колеса автомобиля.

2 — поднять одно любое ведущее колесо подъемником.

3 — установить автомобиль на ручник и снять с передачи.

4 — плавно “тронуться” (вывешенное колесо начнет вращаться).

5 — потихоньку выжать педаль тормоза, таким образом создается естественная нагрузка на “гранату”. Если присутствует неисправность в одном из внутренних ШРУСов, сразу появятся звуки, в неисправной части машины. Если дефекта нету, то машина просто начинает глохнуть.

6 — Максимально вывернуть руль. Медленно выжимать педаль тормоза. Если есть неисправность — то хруст будет продолжаться. Если присутствует поломка ШРУСа с другой стороны, то прибавится дополнительный звук. Полностью понять что поломка состоит именно в ШРУСе можно если в начале движения авто появились рывки. Предпочтительнее конечно машину не доводить до состояния полной амортизации и проводить ежемесячную проверку. При подвешивании колеса и проверке ШРУСов придерживайтесь правилам безопасности, не забывайте поставить машину на ручник, а лучше всего пользуйтесь колесным стопором

Обратите внимание, не забыли ли вы установить нейтральную передачу, выключить двигатель, дождитесь полной остановки колеса до того, как поставите его на поверхность

Что такое ШРУС(граната) в машине

Что такое ШРУС и как он устроен? Такой вопрос обычно задают новички или те, кто впервые приобрел переднеприводный автомобиль. ШРУС – это сложнейший механизм, который может состоять из более чем десятка деталей. Сложность конструкции объясняется плавностью вращения, но чем сложнее механизм, тем чаще он подвержен поломкам.

В отличие от кардана, ШРУС обеспечивает передачу плавного крутящего момента под углами до 70 градусов. Это позволило оснастить автомобиль управляемой подвеской и обеспечило повышенным комфортом при передвижении на машине по неровной дороге. Для тех, кто не знает, шарнир равных угловых скоростей – это не весь механизм с осями. Это его элементы, соответственно, их имеется два: внешний и внутренний по обеим сторонам оси. Шарнирный механизм также имеет название граната, потому что внутри себя содержит много шариков, которые перекатываются в специальных пазах, обеспечивая плавность вращения колес. Механизм оснащен полуосью или цапфой со шлицами для стыковки с одной стороны с приводом КПП, а с другой со ступицей колеса.

Для чего нужен ШРУС в автомобиле

Применяя шарнир угловых скоростей, конструктора смогли передавать кручение на колеса под значительными углами. Необходимость в таком механизме была продиктована разными типами подвески и отличными дорожными условиями. Благодаря нему автомобиль движется плавно и тихо. Использование кардана в этой ситуации невозможно по той простой причине, что он не способен гнутся настолько, как это делает ШРУС.

Разновидности шарниров равных угловых скоростей

В зависимости от особенностей конструкции, в устройстве привода автомобилей применяют несколько типов гранат. Плюс ко всему они делятся на два вида в рамках одного транспортного средства: наружный и внутренний ШРУС.

В зависимости от конструкции данный механизм бывает следующих типов:

• кулачковый;
• трипоидный;
• шариковый;
• карданный спаренный.

Кулачковые ШРУСы

ШРУСы этого типа являются самыми простыми в конструктивном исполнении. В их устройстве имеется кулак, внутри которого находится вкладыш и диск. Такой механизм применим только в машинах, которые перемещаются на средних скоростях. Используется в грузовых автомобилях и спецтехнике.

Трипоидные ШРУСы

Конструкция трипоидного ШРУСа несколько отличается. В нем имеется обойма и три подшипника, закрепленных на штанге. Возможность передачи крутящего момента под разными углами обеспечивается за счет плавности вращения подшипников, которые продольно перемещаются в своих пазах.

Шариковые ШРУСы

Шарнир равных угловых скоростей шарикового типа не сильно отличается от трипоидного. Только в нем использованы не 3 шарика, а большее количество, 6, которые также вращаются и одновременно перемещаются по продольному каналу. Такая конструкция получилась более сложной, но она способна передать вращение под еще большим углом между осями.

Карданные спаренные ШРУСы

ШРУС карданного типа представляет собой аналогичный механизм, но в его конструкции задействованы 2 крестовины. Он более надежен и прост в ремонте, но не способен плавно работать на больших скоростях. Его устанавливают на грузовые машины, где механизм будет работать под высокими нагрузками.

Из чего состоят ШРУСы

Конструктивно механизмы отличаются устройством подвижной части, которая состоит из следующих компонентов на примере шарнирного типа:

• корпус;
• сепаратор;
• шары;
• цапфа со шлицами и резьбой;
• сальник с хомутами;
• пыльники;
• стопорные кольца;
• ступичная гайка.

С одной стороны гранаты имеется полуось со шлицами, а с другой – штанга, передающая вращение на второй шарнир равных угловых скоростей. Цапфа устанавливается в ступиц и входит в зацепление с ее шлицами. Фиксируется с наружной стороны гайкой. Внутренний ШРУС может устанавливаться в привод и защелкиваться в нем с некоторым усилием. В более старых модификациях он зафиксирован с приводом при помощи фланца и 6 винтов.

Наружный и внутренний ШРУС(граната) — отличия и особенности

Что такое ШРУС – это передаточный механизм, который обеспечивает плавное вращение осей, между которыми в процессе движения сильно изменяется угол наклона. На каждой из сторон авто имеется 2-е гранаты: внешняя и внутренняя. Второй может быть спрятан в КПП в зависимости от модификации.

На каждой стороне автомобиля имеется пара ШРУСов. Они между собой отличаются и прежде всего габаритами, но есть машины, в которых они могут быть совершенно одинаковыми за исключением способа крепления к ответной части: приводу или ступицы колеса. Иногда гранаты отличаются устройством. Внешняя шариковая, а внутренняя – трипоид. Какой именно привод использован на вашем авто, узнавайте из описания компонента. Визуально это определить сложно, только в результате разборки.

Признаки негерметичного пыльника

Порванный пыльник наружного ШРУСа определяется внешним осмотром приводных валов – если он не герметичный, шарнир будет весь в смазке. В случае несвоевременного обнаружения дефекта наружная «граната» во время движения автомобиля начинает хрустеть, звук заметен на ходу при повороте руля в любую сторону.

Поменять пыльник на ШРУСе могут практически в любом автосервисе, где производится ремонт ходовой части и трансмиссии – работа не занимает много времени, цена на ремонт небольшая. Но многие автовладельцы, обладающие слесарными навыками, предпочитают менять защитные кожухи шарниров своими руками:

• не все хозяева машин доверяют мастерам;

• работа несложная, поэтому есть смысл на ней сэкономить.

Как снять правый привод на ниве шевроле

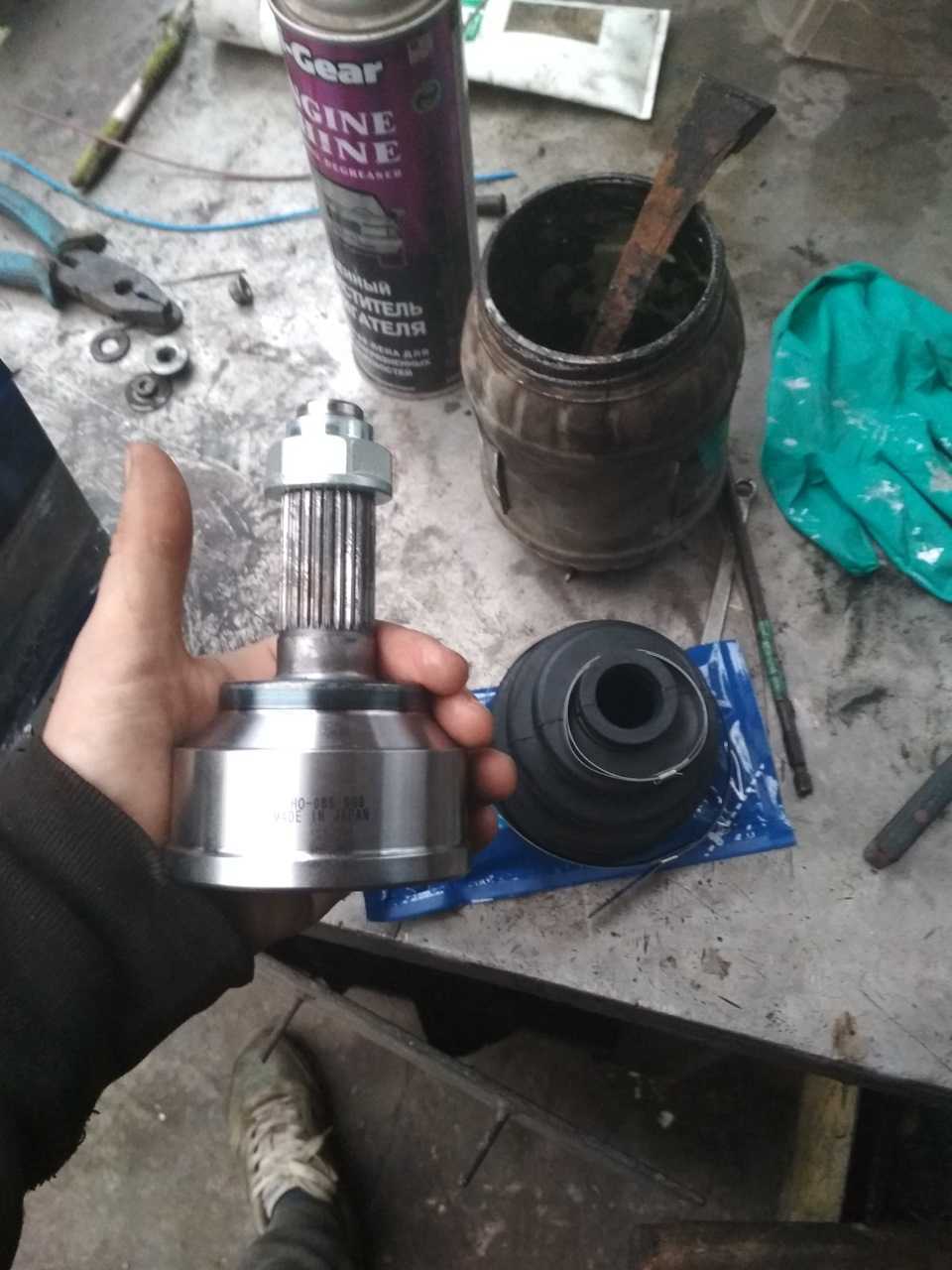

Слева Триалли, поставил и забыл. Справа Автовазовский. Начались тук-тук-тук при езде особенно вверх с выворотом вправо. Звуки усиливаются. Симптом известный, лезем менять. Краткая инструкция для тех кто еще сомневается менять шпильки в мосту на болты или не менять.

Снимаем колесо, откручиваем нижнюю шаровую, подходящим приспособлением вывешиваем кулак со ступицей-диском. Я использую ремень генератора от Нивы. Цепляю за крепление амма и за 2 шпильки на ступице.

На шрусе откручиваем гайку, снимаем гровер чтобы высвободить больше длинны резьбы, накручиваем гайку обратно. Закручиваем сверху еще одну гайку и зажимая гайку на гайку выкручиваем шпильку. Я попробовал, получается, даже на верхней гайке на половину закрученной. Фото для примера. Либо можно накрутить одну гайку и молотком осадить резьбу на конце шпильки. Заплюснутая резьба не даст скрутиться гайке и выкрутиться шпилька.

Выкручиваем болты крепления ушей.

Откручиваем лыжу от стабилизатора. Кардан не трогаем.

Откручивание левого уха и лыжи нам нужно для того чтобы немножко можно было покрутить мост при вытаскивании шруса. Проворачиваем по оси вверх правое ухо. Чтобы не мешал привод его можно снять. Для этого нужно расстегнуть хомут, снять пыльник с гранаты. Внутри по краю гранаты есть стопорное кольцо. Поддеваем его, вытаскиваем. Теперь аккуратно вытаскиваем за привод внутреннюю часть и кладем ее аккуратно на нижнюю чашку. Одеваем любую перчатку на гранату с шариками чтобы не разлетелись и не испачкались и вытаскиваем между аммортизатором и пружиной. Если шрус трипоидный, то просто вытаскиваем его обернув чем-нибудь от запачкивания.

Вытаскиваем шрус, смещая мост немного по часовой стрелке если смотреть сверху и немного вниз.

На разбор у меня ушло около получаса. Всем удачи на дороге и вне дорог и тишины в машинах)

зы. сборка в обратной последовательности. На место выкрученных шпилек отлично подходят длинные болты от шаровых.

Привод переднего колеса Шеви Нива: 1 – корпус внутреннего шарнира; 2 – фиксатор; 3 – хомут крепления чехла; 4 – вал привода колеса; 5 – защитный кожух чехла; 6 – защитный чехол; 7 – упорное кольцо обоймы; 8 – сепаратор; 9 – хомут; 10 – шарик; 11 – обойма наружного шарнира; 12 – стопорное кольцо; 13 – корпус наружного шарнира; 14 – хомут крепления кожуха. Крутящий момент на передние колеса передается от редуктора переднего моста через правый и левый приводы. Оба привода одинаковы по конструкции. Каждый привод состоит из вала 4 и двух шарниров равных угловых скоростей, установленных на его шлицевых концах. Корпус внутреннего шарнира 1 соединен с полуосевой шестерней редуктора переднего моста. Корпус наружного шарнира 13 соединен со ступицей переднего колеса. Обойма 11 соединена с корпусом 13 через шарики 10, которые расположены в пазах корпуса и обоймы. Обойма установлена на шлицы вала 4, упирается в кольцо 7 и зафиксирована на валу стопорным кольцом 12. В сжатом состоянии это кольцо свободно проходит через шлицевое соединение обоймы 11, что позволяет как соединять, так и разъединять шарнир и вал. Корпус внутреннего шарнира 1 отличается от корпуса наружного шарнира 13 тем, что имеет прямые пазы.

Снятие и установка приводов передних колес

Приводы передних колес снимают для замены при повреждении или для замены шарниров и их чехлов. Кроме того, приво­ды передних колес бывает необходимо снимать для получения доступа к другим агрегатам.

Вам потребуются: ключи «на 14» (два) и «на 32», ключ для гаек колес, монтажная лопатка, молоток.

1. Ослабьте затяжку гаек крепления колеса, затем поднимите переднюю часть автомоби­ля и установите ее на надежные опоры. Сни­мите соответствующее колесо.

2. Ослабьте затяжку гайки ступицы перед­него колеса.

3. Отверните гайку ступицы.

4. . и снимите расположенную под ней упорную шайбу.

5. Извлеките тормозной шланг из крон­штейна на амортизаторной стойке.

6. Снимите датчик частоты вращения коле­са

7. Отсоедините от поворотного рычага наружный наконечник рулевой тяги (см. «Замена наружного наконечника рулевой тяги»).

8. Отверните гайку стяжного болта клеммового соединения поворотного кулака с шаро­вой опорой, извлеките болт и выведите палец шаровой опоры из поворотного кулака (см. «Замена шаровой опоры передней подвес­ки»).

9. Немного отодвиньте телескопическую стойку в сторону, извлеките хвостовик наруж­ного шарнира равных угловых скоростей из ступицы и привяжите его проволкой к амор­тизатору.

Полезный совет: Если не удается извлечь хвостовик шарнира усилием рук, выбейте его из ступицы легки­ми ударами молотка через деревянную проставку.

10. Уперев монтажную лопатку в картер ко­робки передач через деревянную проставку, выпрессуйте внутренний шарнир привода из шестерни полуоси.

11. . и снимите привод переднего колеса в сборе.

Предупреждение: Заменяйте стопорное кольцо хвостовика вну­треннего шарнира новым кольцом при каж­дом снятии привода с автомобиля, иначе при­воды могут самопроизвольно отсоединиться от коробки передач во время движения.

12. Второй привод снимают аналогично.

13. Для установки вала привода введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного про­верните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.

14. Для установки привода введите шлице­вый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и навинтите гайку ступицы до упора, не затя­гивая ее окончательно.

15. Отведите вниз рычаг передней подвес­ки и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фик­сации привода стопорным кольцом.

16. Присоедините к поворотным кулакам шаровые опоры, а к рычагам поворотных ку­лаков — шарниры рулевых тяг.

17. Установите на свои места тормозные шланги и датчики частоты вращения колес.

Предупреждение: При установке датчика точно совместите от­верстие в его корпусе с резьбовым отверсти­ем в кулаке. В процессе установки не пово­рачивайте датчик вокруг продольной оси.

Увеличение сопротивлению перемещения датчика должно ощущаться только послед­ние 2 мм перед его полной посадкой в кулак. Если датчик с большим сопротивлением вхо­дит в отверстие кулака с самого начала уста­новки, извлеките датчик и устраните причину заедания (грязь, заусенец на корпусе и т.п.) Категорически запрещается запрессовы­вать датчик частоты вращения заднего коле­са с помощью молотка.

18. Установите колеса и заверните гайки крепления колес до упора, не затягивая их окончательно.

19. Установите автомобиль на колеса, сняв с опор.

20. Окончательно затяните гайки кропления колес.

21. Окончательно затяните гайку ступицы.

Примечание: Гайку ступицы затягивают в три этапа:

• 1-й — затянуть моментом 150 Н·м;
• 2-й — ослабить на 45°;
• 3-й — повторно затянуть моментом 250 Н·м.

Конструкция и принцип работы

Более подробную конструкцию и принцип работы ШРУСов рассмотрим на примере авто ВАЗ-2199.

Данное авто обладает передним приводом, поэтому в конструкции привода задействованы ШРУСы.

Внешний элемент у этого авто выполнен по типу «Бирфильд».

На конце приводного вала, идущего от коробки передач, имеется внутренняя обойма с 6 канавками.

Внешняя обойма на внутренней поверхности имеет канавки. Сама обойма соединена с валом, на котором имеются шлицы, вставляющиеся в ступицу колеса.

Внутренняя обойма входит во внешнюю и в имеющиеся канавки обеих обойм помещены металлические рабочие шарики. Чтобы шарики не выпадали, они вставлены в сепаратор.

Работает этот ШРУС так: при движении колесо за счет независимой подвески постоянно перемещается относительно кузова авто, при этом угол между приводным валом и валом, вставленным в ступицу, постоянно изменяется из-за неровностей дороги.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Можно ли откорректировать спидометр своими руками

Шарики, перемещаясь по канавкам, обеспечивают постоянную передачу вращения при смене угла.

Конструкция внутренней «гранаты», которая у данного авто имеет тип GKN, та же, что и внешней, но внешняя обойма несколько длиннее, это и обеспечивает изменение длины приводного вала.

Наезжая на кочку, угол на внешнем ШРУСе меняется, а само колесо идет вверх. При этом смена угла влияет на длину самого приводного вала.

В случае применения GKN ШРУСа, внутренняя обойма вместе с шариками может заходить вглубь внешней обоймы, тем самым изменяется длина вала.

Конструкция шариковых шарниров с делительными канавками очень надежна, но при одном условии. Они очень чувствительны к загрязнению.

Попадание внутрь «гранаты» пыли и песка приводит к ускоренному износу канавок и шариков.

Поэтому внутренние элементы данного сочленения должны быть прикрыты пыльниками.

Повреждение пыльника приведет к вытеканию смазки ШРУСа и попаданию внутрь песка.

Выявить проблему с данными элементами очень просто – при полном повороте колес и начале движения со стороны приводных колес будут слышны характерные щелчки.

ВАЖНО ЗНАТЬ: Почему хрустит ШРУС, диагностика и устранение неисправностей

Виды шарниров равных угловых скоростей

Шариковые варианты конструкции ШРУС, хотя и наиболее распространены в легковом автомобилестроении, оказались не единственно возможными.

Шариковый ШРУС

Практическое применение для легковых и лёгких коммерческих автомобилей нашли триподные ШРУСы, в которых роль шариков выполняют вращающиеся ролики со сферической рабочей поверхностью.

Трипоидный ШРУС

Для грузовой техники распространение получили кулачковые (сухариковые) шарниры типа «Тракта», состоящие из двух вилок и двух фасонных дисков. Вилки в таких конструкциях достаточно массивные и способны выдерживать большие нагрузки (что и объясняет область их использования).

Кулачковый (сухариковый) ШРУС

Необходимо упомянуть и ещё один вариант ШРУС – спаренные карданные. В них неравномерность передачи угловой скорости первого кардана компенсируется вторым карданом.

Спаренный карданный ШРУС

Как уже упоминалось выше, угол между осями двух валов не должен в этом случае превышать 20⁰ (иначе появляются повышенные нагрузки и вибрации), что ограничивает область использования такой конструкции в основном строительной и дорожной техникой.

Внутренние и наружные ШРУСы

Помимо различий в конструктивном исполнении, ШРУСЫ разделяются по месту их установки на наружные и внутренние.

Внутренний ШРУС соединяет коробку передач с полуосью, а наружный ШРУС – полуось со ступицей колеса. Вместе с приводным валом оба этих шарнира составляют привод автомобиля.

Наиболее распространённый тип наружного шарнира – шариковый. Внутренний ШРУС не столько обеспечивает большой угол между валами, сколько компенсирует перемещения приводного вала при движении его относительно подвески. Поэтому часто в качестве внутреннего шарнира в легковых автомобилях используется триподный узел.

Необходимое условие нормальной работы ШРУСов – смазка движущихся частей шарнира. Герметичность рабочего пространства, в котором находится смазка, обеспечивают пыльники, предотвращающие попадание на рабочие поверхности абразивных частиц. С учётом высокой нагруженности деталей, в них используются только специально разработанные для таких узлов виды смазок.
