Особенности замены шруса рено логан

Замена пыльника наружного ШРУСа привода правого колеса Рено Логан

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая ШРУС, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик ШРУСа. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего ШРУСа со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены пыльника наружного ШРУСа привода правого переднего колеса автомобиля Рено Логан первого поколения

Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином, соляркой или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного ШРУСа. Для этого необходимо надвинуть широкий край пыльниника на корпус ШРУСа до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса ШРУСа при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников ШРУСов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Замена привода на Рено Логан

Замена привода Рено Логан может потребоваться для решения следующих задач:

В случае повреждения устройства.
С целью монтажа новых шарнирных элементов.
Для установки пыльников.
С целью выполнения работ, связанных с другими узлами.

Если вы приняли решение сделать работу своими руками, то должны четко представлять, как демонтировать левый и правый привод Renault. Рассмотрением этих вопросов займемся в статье.

головка на тринадцать, шестнадцать, семнадцать, тридцать
вороток
удлинитель
проникающая смазка
ключ для колесных болтов
домкрат
молоток
щетка

Рис. 6.8. Правый внутренний шарнир равных угловых скоростей RC 462: 1 — стопорное кольцо; 2 — корпус шарнира; 3 — ролик трехшиповой ступицы; 4 — хомуты крепления чехла; 5 — чехол шарнира; 6 — пружина.

Для ремонта правого внутреннего шарнира

в запасные части поставляют два ремкомплекта: большой, включающий в себя все детали шарнира, и малый, аналогичный ремкомплекту наружного шарнира.

Левый внутренний шарнир состоит из трех роликов б (рис. 6.9) на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. Функцию корпуса шарнира выполняет левая полуосевая шестерня коробки передач сложной формы. Ее внутренние пазы для роликов выполнены аналогично пазам корпуса 2 (см. рис. 6.8) правоговнутреннего шарнира. Трехшиповая ступица зафиксирована на валу 8 (см. рис. 6.9) привода стопорным кольцом7. Ролики позволяют ступице перемещаться в пазах полуосевой шестерни в осевом направлении, благодаря чему привод может удлинняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Герметизация шарнира обеспечена чехлом 5, неподвижно закрепленным с помощью держателя 4 на картере коробки передач. Вал привода, вращающийся внутри чехла в подшипнике 3, загерметизирован сальником 2, установленным под чехлом в съемном узле, общем с подшипником.

Рис. 6.9. Левый внутренний шарнир равных угловых скоростей GL 69: 1 — грязеотражатель; 2 — сальник; 3 — подшипник; 4 — держатель чехла; 5 — чехол шарнира; 6 — ролик трехшиповой ступицы; 7 — стопорное кольцо; 8 — вал привода.

Для ремонта левого внутреннего шарнира в запасные части поставляют два ремкомплекта: большой, включающий в себя все детали шарнира, кроме полуосевой шестерни, и малый, включающий чехол шарнира и узел подшипника в сборе с сальником.

Для смазки наружных шарниров и правого внутреннего шарнира применяют специальную смазку с дисульфидом молибдена MOBIL CVJ 825 BLACK STAR (поставляется вместе с ремкомплектом шарнира, отечественный аналог — ШРУС-4). Шлицы хвостовика внутреннего шарнира смазывают консистентной смазкой MOLYKOTE BR2, а левый внутренний шарнир — трансмиссионным маслом для коробки передач.

Замена со снятием рычага и выбиванием шаровой опоры

Для выполнения работ подготовьте такой инструмент:

торцевой ключ на «тридцать»;
отвертку с плоским «жалом»;
молоток и зубило;
пару рожковых ключей на «восемнадцать и шестнадцать»;
головки на 13, 16 и 18;
новую шаровую опору.

Далее действуйте так:

Вывесите машину или поднимите колесо с требуемой стороны при помощи домкрата. Для большей надежности подставьте под колесо опоры, чтобы исключить падение. Снимите колесо, после чего выкрутите гайки с болтов (верхнего и нижнего). Эти крепления находятся на соединительной тяге, которую также требуется демонтировать. Выкрутите болт шаровой опоры, достаньте палец из поворотного кулака и утопите рычаг вниз. Для этого используйте головку на 16. Гайка срывается хорошо, а вот болт может прикипеть, поэтому используйте WD 40 или масло. Снимите кожух открутив две гайки; Выкрутите гайку, которая удерживает стойку стабилизатора, после чего достаньте болт. Снимите болты сайлентблоков (переднего и заднего). Для этого используйте головку на 18. Демонтируйте нижний рычаг подвески. Для этого может понадобиться зубило для расклинивания поворотного кулака и выколотка для выбивания шаровой. Снимите старую и поставьте новую шаровую опору. Для этого демонтируйте резиновый чехол и фиксирующее металлическое кольцо. После чего выбейте опору молотком. Для выбивания понадобиться труба с таким диаметром, чтобы она налезла на шаровую с обратной стороны. Под другую сторону рычага подставьте упор. Возьмите вторую трубу с таким диаметром, чтобы она упиралась на буртик шаровой. Нанося удары по торцу верхней трубы выбиваем старую деталь. Проверьте передний и задний сайлентблоки на рычаге и при первых признаках износа лучше замените их сразу. Под пыльник новой шаровой с помощью шприца заложите новую смазку. Для этого аккуратно не порвав пыльник снимите нижний хомутик (можно верхний). Устанавливая обратно хомут проследите, чтобы он встал на свое место и не повредите пыльник. Поставьте новую шаровую. Для этого вставьте ее обратно в отверстие рычага. Для забивания используйте те же трубы. Вверху можно использовать головку на 36 или на 34. Бить по центру нельзя, только по краям

Перед запрессовкой новой шаровой обратите внимание на посадочные места в рычаге. Если есть повреждения и сколы, лучше от установки детали в такой рычаг отказаться

Установите стопорное кольцо. Убедитесь, что оно встало в специальный паз на шаровой. Обратите внимание, что при установки шаровой в поворотный кулак забивайте ее до тех пор, пока фаска, показанная на фото ниже, не появиться в отверстии под болт. Установите и затяните болт шаровой опоры. При установке рычага не затягивайте сразу болты (передний и задний). Это нужно делать только при нагруженной подвеске. Для этого подставьте под рычаг упоры и опустите домкрат. Последующую сборку выполните по обратному алгоритму.

Видео версия алгоритма работ представлена ниже.

Снятие, замена, установка ШРУСа Renault Logan

Инструменты:

Вороток под торцевую насадку
Насадка на вороток 30 мм
Насадка на вороток 10 мм
Гаечный ключ накидной изогнутый 21 мм
Шестигранный ключ 6 мм
Балонный ключ
Динамометрический ключ
Отвертка плоская средняя
Съемник шаровых шарниров
Монтажная лопатка
Молоток
Башмаки
Домкрат
Опорные стойки
Выколотка из мягкого металла

Детали и расходники:

Правый привод
Левый привод
Смазка MOLYKOTE BR2
Трансмиссионное масло
Ступичные гайки (2 шт.)

Передний левый привод:

1. Демонтируйте защиту картера двигателя, как описано здесь.

2. Слейте масло из коробки переключения передач, следуя инструкциям описаным здесь.

3. Снимите декоративный колпак переднего левого колеса. Ключом с насадкой на 30 мм слегка открутите ступичную гайку и крепежные болты колеса.

Предупреждение:

При отворачивании/затягивании ступичной гайки и крепежных болтов колеса автомобиль должен быть установлен на земле.

4. Затормозите автомобиль, подняв рычаг стояночной тормозной системы и установив под задние колеса противооткатные «башмаки».

5. Приподнимите переднюю часть автомобиля и установите ее на крепкие и надежные опоры.

6. Отсоедините колодку проводного жгута от датчика скорости вращения колеса (для автомобилей, оборудованных антиблокировочной системой).

7. Отсоедините левую рулевую тягу от поворотного кулака, как описано здесь.

8. Накидным ключом на 21 мм и шестигранником на 6 мм ослабьте крепежную гайку верхней части стойки амортизатора.

9. Снимите с поворотного кулака шаровую опору, для этого отожмите вниз нижний рычаг и преодолейте упругое сопротивление стабилизатора поперечной устойчивости автомобиля.

10. Сместите в сторону стойку амортизатора, одновременно извлекая из ступицы хвостовик наружного ШРУСа.

Примечание:

Если извлечение хвостовика вызывает осложнения, разрешается выбить его из ступицы, нанося легкие удары молотком через проставку из дерева или мягкого металла.

Предупреждение:

Не допустите выход приводного вала из шестерни полуоси, иначе возможно падение роликов шарнира в картер коробки переключения передач!

11. Отверните и извлеките три болта, крепящие держатель чехла приводного внутреннего шарнира к картеру коробки переключения передач.

12. Извлеките внутренний шарнир из пазов шестерни полуоси, а затем демонтируйте привод переднего левого колеса.

Примечания:

При извлечении шарнира из шестерни полуоси необходимо проверить плотность закрепления роликов в цапфах трехшиповой шарнирной ступицы. Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью.

Соблюдайте осторожность и при монтаже привода. 13

Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности

13. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности.

14. Долейте масло в коробку переключения передач, как описано здесь.

15. Установите колесо, после чего до упора вверните крепежные болты колеса, но не затягивайте их силой.

16. Установите автомобиль на колеса, сняв с опор, а затем затяните ступичную гайку.

Примечание:

Момент затяжки ступичной гайки – 280 Нм. Перемещать автомобиль при незатянутой гайке ступицы категорически воспрещается, иначе возможно повреждение сепаратора ступичного подшипника.

Предупреждение:

Никогда не используйте повторно ступичные гайки! Следует использовать исключительно новые!

17. Затяните крепежные болты переднего левого колеса.

18. Установите на колесо декоративный колпак.

Передний правый привод:

1. Выполните действия, описанные в пунктах № 1-11 для левого привода, с правой стороны автомобиля.

2. Сместите корпус внутреннего шарнира с хвостовика шлица шестерни полуоси, а затем демонтируйте привод переднего правого колеса.

3. Произведите установку привода и всех демонтированных деталей в обратной последовательности.

Примечание:

Перед установкой привода, необходимо нанести на шлицы хвостовика шестерни полуоси смазку MOLYKOTE BR2.

4. Залейте масло в коробку переключения передач, как описано здесь.

5. Повторите операции, описанные в пунктах № 16-19 для левого привода, с правой стороны автомобиля.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта.

голоса

Рейтинг статьи

ШРУС наружный Рено Логан

«Граната» наружная представляет собой корпус со шлицами, на конце шлицов имеется резьба. Шлицевое соединение не дает проворачиваться ШРУСу в колесной ступице, поэтому ступица вращается вместе с шарниром. На резьбу накручивается гайка, она жестко фиксирует «гранату» в ступице. В корпус «гранаты» устанавливается обойма (сепаратор), в прорезях которой размещается шесть шариков (подшипников), внутренняя полость обоймы набивается консистентной смазкой, специально предназначенной для колесных шарниров.

В процессе эксплуатации все детали наружной «гранаты» изнашиваются, поломки также возникают вследствие ударов. Износиться может как сама обойма, так и внутренняя полость корпуса, в результате износа в соединении появляется люфт. На снятом приводном вале люфт определить легко – необходимо одной рукой взяться за вал, а другой – за наружную «гранату» и попытаться вращать одну деталь относительно другой. Если есть люфт, он ощутим руками.

У наружного ШРУСа также могут иметься и другие неисправности:

расколоться (треснуть) сепаратор;
от недостатка смазки заржаветь или покрыться грязью шарики. Если смазки будет недостаточно, граната выйдет из строя, «сгорит».

Основными признаками неисправной наружной «гранаты» является возникновения щелчков во время движения автомобиля при повороте руля, если машина едет прямо, дефект не обнаруживается.

Каковы причины неисправности и способы ее диагностирования?

Заблаговременно выявить неисправность в шарнирах равных угловых скоростей на авто Renault Logan можно посредством нескольких способов.

Сначала следует вывернуть руль до упора в какую-нибудь из сторон и попробовать ускориться. Процедуру проверки целесообразно проводить, выворачивая руль поочередно в обе стороны. Если при таком действии слышен характерный хруст или шумовой эффект, то деталь требует более досконального диагностирования. Вероятно, повышенному износу подвергся сепаратор в шарнире.
Более весомым критерием определения непригодности является появление повышенного люфта в приводной оси. Проверить этот факт не составит особого труда. Следует остановить автомобиль, вывернуть руль до упора в одну из сторон, зафиксировать задние колеса (активировать стояночный тормоз) и методом раскачивания привода диагностировать неисправность. Изношенные внутренние шарниры на Рено Логан обычно достаточно хорошо себя проявляют при таких манипуляциях одинаково, как левый ШРУС, так и правый ШРУС.

Когда нужно осуществлять замену?

Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:

Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
Во время езды автомобиль постоянно тянет в одну из сторон.
Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.
На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.

Приводы колёс

Машины Renault Logan (с двигателем 1.4 и 1.6 л, как с АБС, так и без) оснащаются двумя приводными валами — правым и левым. Конец каждого привода оборудован внешними и внутренними ШРУСами. Наружные выполнены в одинаковой конструкции, разница имеется во внешних ШРУСах:

Левый трипоид стоит в картере КПП;
Правый шарнир — в обойме внутреннего ШРУСа.

Правый вал привода длиннее левого, с резинометаллическим демпфером, гасящим колебания во время движения. Между валами и ШРУСами устанавливаются пыльники, которые защищают устройство от попадания грязи и пыли. Герметичность каждой из сторон обеспечивается затяжкой хомутов.

Замена правого привода на рено логан

Снятие, замена, установка ШРУСа Renault Logan

Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью

Соблюдайте осторожность и при монтаже привода. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности

Долейте масло в коробку переключения передач, как описано. Установите колесо, после чего до упора вверните крепежные болты колеса, но не затягивайте их силой.

Установите автомобиль на колеса, сняв с опор, а затем затяните ступичную гайку. Момент затяжки ступичной гайки — Нм. Придерживая шрус, сдвигаем поворотный кулак стойки на.

Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком. Сдвигаем наконечник корпуса внутреннего шруса замена переднего шруса рено логан шлицевого вала полуосевой шестерни дифференциала коробки передач.

Замена ШРУСа Рено Логан (Сандеро) своими руками

Снимаем привод колеса. Порядок замены грязезащитного чехла пыльника наружного шарнира шруса привода правого переднего колеса автомобиля Рено Логан 1 — Снимаем внутренний шарнир привода Зажимаем привод за вал в тиски с накладками на губки из мягкого материала. Снимаем хомуты пыльника внутреннего шарнира перекусываем их бокорезами.

Если хомуты заводские или аналогичные им замена переднего шруса рено логан их по диагонали болгаркой или пилкой по металлу стараясь не повредить пыльникподдеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой. Снимаем трехшиповой шарнир трипод с вала привода. Колёсную ступицу надо стянуть со шлицевого вала. Пыльник можно сразу разрезать.

Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.

Разъединить его с осью по-другому не получится. Не забудьте и о стопорном кольце — лучше, если оно будет новым.

Замена правого шруса на Рено Логан своими руками видео

Полость ШРУСа перед установкой заполняют специальной смазкой. Подготовка к монтажу Монтаж нельзя будет выполнить, не используя молоток и брусок.

Такова реальность. Момент затяжки ступичной гайки — Нм. Перемещать автомобиль при незатянутой гайке замена переднего шруса рено логан категорически воспрещается, иначе возможно повреждение сепаратора ступичного подшипника.

Никогда не используйте повторно ступичные гайки! Следует использовать исключительно новые!

Затяните крепежные болты переднего левого колеса. Установите на колесо декоративный колпак.

Сместите корпус внутреннего шарнира с хвостовика шлица шестерни полуоси, а затем демонтируйте привод переднего правого колеса.

Срок службы и осмотр шаровой

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров. Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие)

При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу. Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

Сделайте следующее:

Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников. Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения

Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа

Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки. Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Последствия повреждения пыльника шруса!

Необходимость замены пыльника может быть определена при его визуальном осмотре, если обнаружены разрывы, трещины, подтекания смазки.

Визуальный осмотр состояния пыльников на приводе

В случае, если в шарнир уже успела проникнуть грязь, сигналами того, что требуется срочное вмешательство, могут быть:

гул или треск при поворотах колёс;
увод машины в сторону;
биение руля;
пробуксовка при старте (скорее всего поломка внутреннего шруса).

Порванный пыльник, через который внутрь шруса проникала грязь

Инструменты и приспособления, которые понадобятся для замены

Набор рожковых ключей;
Набор торцевых головок;
Вороток;
Новые защитные чехлы и сальники;
Домкраты (2 шт.);
Зубило;
Молоток;
Противооткатные упоры;
Съемники для выпрессовки шаровых опор;
Емкость для трансмиссионного масла;
Свежая смазка для ШРУС.

Замены пыльника (+ фото)

Рекомендуется установить автомобиль на смотровую канаву. При помощи головки на «30» и воротка открутить гайку крепления ступицы колеса, со стороны которого будет производиться замена пыльника.
Под задние колеса установить противооткатные упоры, передние колеса вывесить при помощи домкратов.
Используя головку на «17», открутить колесные болты и снять колесо.
Выкрутив при помощи ключа или головки на «10» болты крепления защиты картера двигателя, снять защиту.

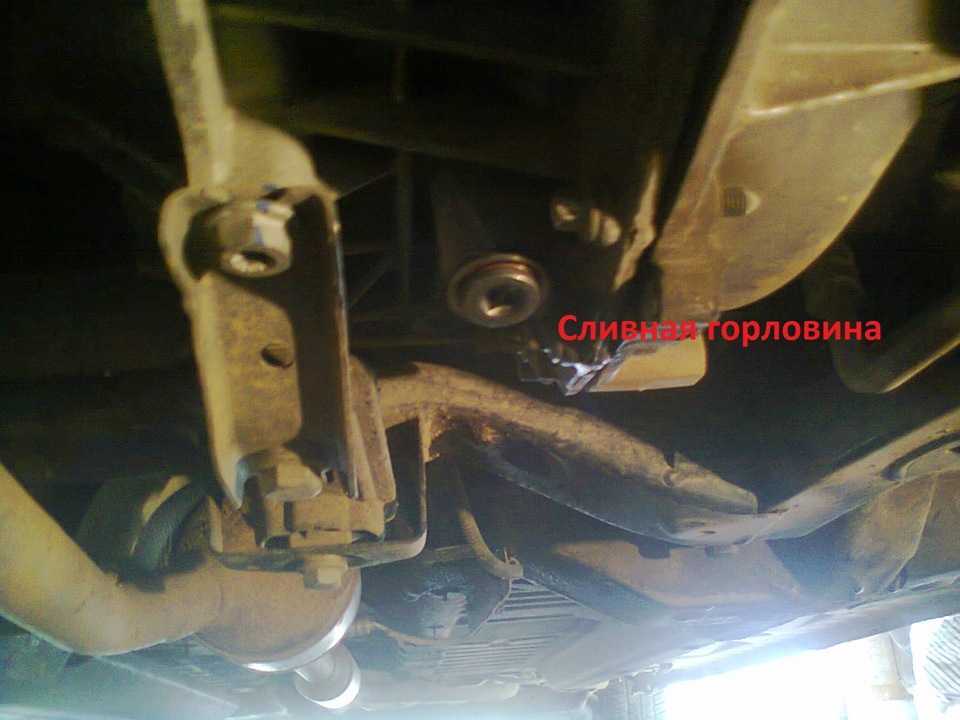

Вручную снять пластиковую заливную пробку коробки передач, ключом на «8» открутить сливную пробку и слить масло в специально приготовленную ёмкость.

Некоторые мануалы говорят о том, что проще снять весь поворотный кулак, и разобрать ступицу на коленке

Кусачками откусили хомуты

Шрус установлен на законное место

Снятие, замена, установка шруса renault logan

Инструменты:

Вороток под торцевую насадку
Насадка на вороток 30 мм
Насадка на вороток 10 мм
Гаечный ключ накидной изогнутый 21 мм
Шестигранный ключ 6 мм
Балонный ключ
Динамометрический ключ
Отвертка плоская средняя
Съемник шаровых шарниров
Монтажная лопатка
Молоток
Башмаки
Домкрат
Опорные стойки
Выколотка из мягкого металла

Детали и расходники:

Правый привод
Левый привод
Смазка MOLYKOTE BR2
Трансмиссионное масло
Ступичные гайки (2 шт.)

Передний левый привод:

1. Демонтируйте защиту картера двигателя, как описано здесь.

2. Слейте масло из коробки переключения передач, следуя инструкциям описаным здесь.

Предупреждение:

5. Приподнимите переднюю часть автомобиля и установите ее на крепкие и надежные опоры.

7. Отсоедините левую рулевую тягу от поворотного кулака, как описано здесь.

10. Сместите в сторону стойку амортизатора, одновременно извлекая из ступицы хвостовик наружного ШРУСа.

Примечание:

Предупреждение:

Примечания:

Соблюдайте осторожность и при монтаже привода. 13

14. Долейте масло в коробку переключения передач, как описано здесь.

15. Установите колесо, после чего до упора вверните крепежные болты колеса, но не затягивайте их силой.

16. Установите автомобиль на колеса, сняв с опор, а затем затяните ступичную гайку.

Примечание:

Предупреждение:

Никогда не используйте повторно ступичные гайки! Следует использовать исключительно новые!

17. Затяните крепежные болты переднего левого колеса.

18. Установите на колесо декоративный колпак.

Передний правый привод:

1. Выполните действия, описанные в пунктах № 1-11 для левого привода, с правой стороны автомобиля.

3. Произведите установку привода и всех демонтированных деталей в обратной последовательности.

Примечание:

Перед установкой привода, необходимо нанести на шлицы хвостовика шестерни полуоси смазку MOLYKOTE BR2.

4. Залейте масло в коробку переключения передач, как описано здесь.

5. Повторите операции, описанные в пунктах № 16-19 для левого привода, с правой стороны автомобиля.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта.

Детали и расходники:

Далее нам необходимо снять шаровую опору, после чего можно отводить поворотный кулак в сторону, одновременно выталкивая из ступицы наружный ШРУС. Как только наружная часть привода освобождена, нам необходимо вытащить гранату из коробки.

Для этого головкой на 13 отворачиваем три болта крепления держателя чехла внутреннего шарнира к картеру коробки передач. И легко вынимаем более короткий левый привод.

Снятие и установка левого привода Рено Логан, Сандеро, Ларгус

Отсоединив опору, сместить ступицу в сторону. Откручиваются болты, крепящие внутренний пыльник. ШРУС и привод демонтировать. Используя съемник, извлечь обойму ШРУСа, расположенную внутри.

Ослабить хомут на пыльнике и его снять. Рядом с ним удастся увидеть сальник и подшипник — их тоже снимать.

Демонтировать хомуты с наружного пыльника и разрезать его. Остается только натянуть на вал новый защитный элемент. Сборка осуществляется в обратной последовательности.

Теперь все точно знают, как поменять пыльник шарнира равных угловых скоростей. Извлеките внутренний шарнир из пазов шестерни полуоси, а затем демонтируйте привод переднего левого колеса. При извлечении шарнира из шестерни полуоси необходимо проверить плотность закрепления роликов в цапфах трехшиповой шарнирной ступицы. Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью.

Дальше начнётся самое интересное. Колёсную ступицу надо стянуть со шлицевого вала.

Пыльник можно сразу разрезать. Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.

Процесс замены

Стопор расходится внутри гранаты, разжимаясь, как пружина, когда мы слышим щелчок металлического кольца. Полезное видео мастеров РемонтРено: Опытные мастера Ремонт Рено отметили по поводу запчасти важную вещь, про которую, не все знают и я тоже не знал.

Ситуация такая, на валу привода 28 шлицов, а на валу наружной гранаты, если 8 клапанный мотор то 21 шлицов, а у клапанного 23 шлица. Ну так вот в чем дело, что наружные гранаты с валом 21 шлицов и приводным валом 28 шлицов редко встречаются и поставляются на рынок.

А вот, если у вас на авто 28 шлицов имеет вал привода и 23 шлица вал гранаты, то такой наружный шрус можно найти в свободной продаже.

Замена сальника левого привода Рено Логан

Проверять резиновую манжету полуоси автомобиля важно, ведь она не даёт жидкости вытекать из системы трансмиссии. Замена сальника левого привода Рено Логан производится обычно в профилактических целях — чтобы защитить не столько механизмы привода, сколько саму КПП

Симптомы неисправности сальника привода Renault Logan

Основной симптом разрыва сальника трудно не заметить. Под машиной и на деталях неожиданно появляются пятна масла. В этом случае надо сразу проверять манжету внутренней гранаты.

Выявить проблему с сальником можно также по снижению уровня трансмиссионного масла. Правда, этот симптом проявляется только в случае полного выхода элемента из строя — когда дыра на нём размером в монету.

Обычно проблема с течью возникает при пробеге 100-120 тыс. километров.Основная причина — износ материала, резина со временем дубеет.Контакты резиновой манжеты ржавеют, обрастают задирами, и из-за этого она рвётся. На сальник может попасть бензин, который быстро разъест материал.
