Замена ручника и переднего троса ручника на ВАЗ 2101-ВАЗ 2107
Добро пожаловать! Всего в автомобиле два троса, а именно задний передний тросы ручника. Передний, идущий от стояночного тормоза и имеющий небольшую длину. Переходит в задний, по сравнению с передним тросом очень длинный. Задний идёт сразу на два задних колеса. Благодаря системе тросов осуществляется торможение автомобиля.
Примечание! Вам придётся снимать ручной тормоз, а значит пригодятся следующие инструменты: различного рода гаечные ключи, отвёртка и пассатижи.
Местонахождение детали
Идёт от ручника и проходит под днищем автомобиля, соединяясь с задним (основным) тросом. Чуть ниже мы прикрепили фотографию со схемой ручника. Передний трос указан цифрой 2.
Примечание! На схеме выше может показаться, что трос номер два разделён на две части, но на самом деле нет. Он цельный, просто в том месте, где якобы обрывается (на схеме), стоит ролик (указан цифрой 8).
Когда менять трос и сам ручник?
Приходится менять при обрыве троса. Вы почувствуете это, когда ручник начнёт очень легко подниматься и на весьма высокую позицию, практически до вертикального положения. Точно такая же ситуация возникнет и при обрыве троса сзади. Поэтому прежде чем ехать в автомагазин и покупать новый,осмотрите днище автомобиля и разберитесь, какой трос пришёл в негодность.
Примечание! Трос имеет свойство вытягиваться со временем. Всё зависит от качественности материала, качественный трос дольше прослужит и вытянется на меньшую длину. Если Вы видите, что данный трос у вас провис и регулировка ни к чему хорошему не приводит, то придётся заменить на новый!
Теперь поговорим о том, когда менять сам ручник. Во-первых, на стояночном тормозе присутствует зубчатый сектор благодаря которому ручной тормоз поднимается вверх аккуратно и не проскальзывает между щелчками. Во-вторых, так называемая собачка, блокирующая ручник после поднятия вверх, её поломка приводит к недержанию ручника одном положении, он будет постоянно падать. Данные факторы являются поводом замены детали на новую.
Примеры использования
Торцевые гаечные ключи и отвертки
Торцевые гаечные ключи, оснащенные храповым механизмом, ещё называют трещотками. В самом простом варианте конструкции в трещотку стовят по две собачки. Поворотом рычажка можно либо отворачивать гайку, либо её закручивать, не вынимая ключа на каждом обороте, как с обычным инструментом.
Торцевые гаечные ключи с храповым механизмом
Кабельные стяжки
Кабельные стяжки делают из пластика одной деталью. Собачка прижимается к зубчатой пластине силой упругости. После затягивания стяжка не ослабляется даже при очень большом усилии.
Храповой механизм кабельной стяжки
Противооткатные устройства
Изначально противооткатные устройства с храповым механизмом начали использовать на железной дороге в горах Пенсильвании, США, при перевозке угля примерно с 1846 года. Чтобы груженый состав по крутому склону не откатился назад в случае отказа двигателя паровоза, на вагонах устанавливались «собачки».
Позже эта схема нашла применение на американских горках, чтобы в случае отключения электричества поезд с любителями острых ощущений не покатился назад.
Противооткатное устройство тележки на американских горках
Лебедки
Лебедки – это механизм для перемещения предметов с помощью каната. Электрическую лебедку устанавливают во внедорожники, чтобы вытянуть из трясины застрявший автомобиль.
Чтобы натянутый трос не разматывался с барабана используют храповой механизм. Примеры его использования на ручных лебедках можно увидеть на этих фотографиях.
Храповой механизм в ручных лебедках
Обгонная муфта велосипеда
Обгонную муфту (англ. overrunning clutch) также называют муфтой свободного хода. Она позволяет предотвратить передачу крутящего момента от ведомого вала (колеса) к ведущему (на цепь и педали), если ведомый вал начинает вращаться быстрее. Например, после прекращения вращения педалей без муфты свободного хода колеса продолжали бы раскручивать цепь и педали, как это было в первых велосипедах. То же самое было бы при спуске с горки.
Впервые обгонную муфту с простейшим храповым механизмом запатентовал в 1869 году Уильям Ван Анден из Покипси, штат Нью-Йорк, США. В обгонной муфте Ван Андена храповик был встроен в ступицу переднего колеса велосипеда.
Примерная схема муфты свободного хода (обгонной муфты) с храповым механизмом Ван Андена
Почти все современные велосипеды – заднеприводные. Обгонная муфта в них встраивается в заднюю втулку или заднюю звездочку. Обгонные муфты с храповым механизмом издают характерный звук и их еще называют велотрещотками.
Пример работы муфты свободного хода

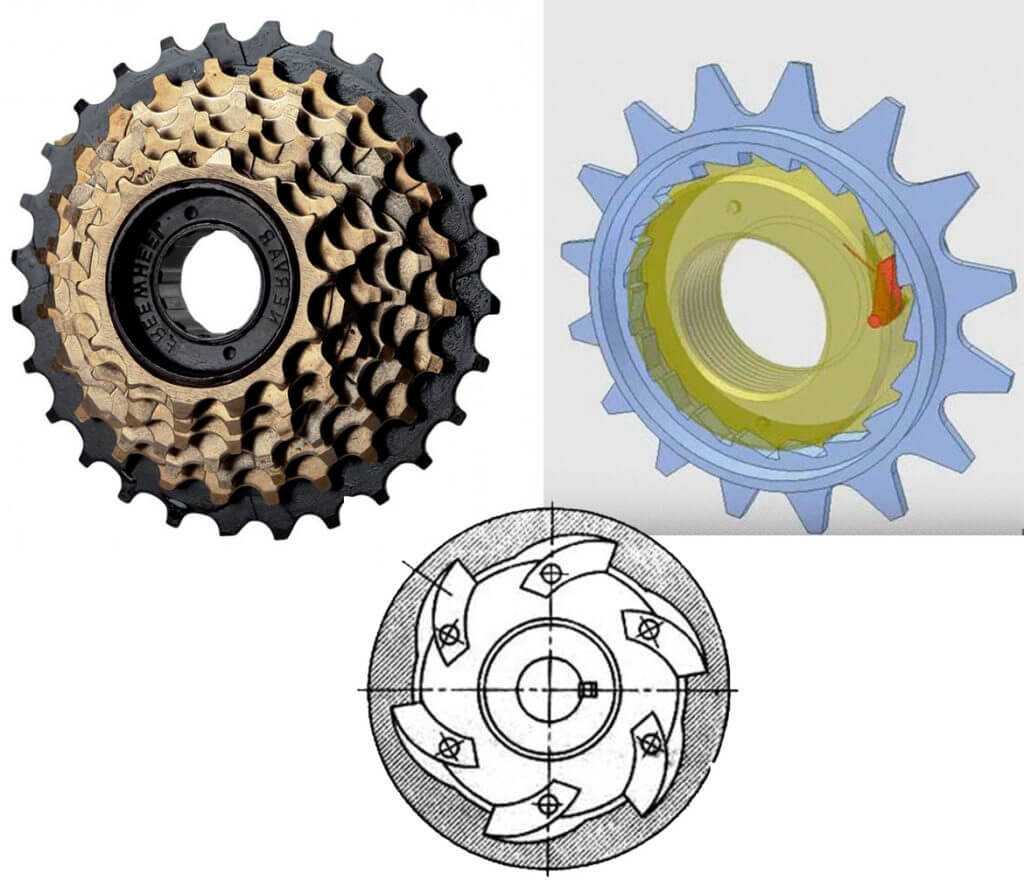

Муфта свободного хода с храповым механизмом в задней звездочке велосипеда
Обгонная муфта стартера автомобиля
Механизм свободного хода с храповиком используется в стартерах автомобилей как защитное устройство. Стартер – это механизм, который с помощью электромотора запускает двигатель внутреннего сгорания, вращая его коленвал через маховик.
Скорость вращения ведомого зубчатого колеса стартера невысокая – может быть около 3000 об/мин. После запуска двигатель на холостом ходу развивает около 1000 об/мин. Но передаточное отношения стартер-маховик из-за разности диаметров зубчатых колес может достигать значения 20:1. Т.е. запущенный двигатель на холостых оборотах может раскрутить электромотор стартера до 20 000 об/мин.
Чтобы стартер не вышел из строя после запуска двигателя на него ставят обгонную муфту.
Стартер автомобиля
Коробка передач автомобиля
В данном примере собачка храпового механизма используется для перевода автоматической коробки передач в режим парковки.
Храповик в автоматической коробке передач автомобиля
Ручной тормоз нива шевроле регулировка
После сборки, ручник необходимо протестировать в дорожных условиях Как заменить трос ручника Иногда регулировка ручного тормоза не приносит требуемого результата в связи с тем, что задний трос чрезмерно растянут.
В этом случае единственным выходом из ситуации является замена троса ручного как подтянуть ручной тормоз на ниве шевроле Шевроле Нива. Кроме того, менять тросик придётся, если он регулярно заклинивает в защитной оболочке или порвался вследствие износа.
В случае когда во время внешнего осмотра вы заметили, что трос повреждён, тоже незамедлительно его замените — не рискуйте собственной безопасностью.
Как выполняется замена троса, вы узнаете ниже: Для проведения замены задняя часть автомобиля должна находиться в вывешенном состоянии. Поэтому поднимите её при помощи подъёмника или домкрата и снимите тормозные барабаны с задних колёс.
Со штока нужно предварительно снять пружину, так как она не даст выкрутить гайки.
После этого вы легко сможете снять уравнитель троса и извлечь из него сам трос. Далее, потянув на себя трос, извлеките наконечники оболочки из кронштейнов, расположенных слева и справа на днище кузова. Усилием руки выведите правую и левую ветви троса из кронштейнов балки заднего моста. Гаечным ключом выкрутите болты, фиксирующие держатели на тормозных щитках.
Проверка и регулировка стояночного тормоза
Снимите тормозной барабан см. Ослабьте затяжку контргайки на наконечнике переднего троса. Удерживая наконечник от проворачивания клещами, отверните до конца наконечника контргайку и регулировочную гайку.
Снимите пружину. Если это не так, подкорректируйте длину тросика, используя регулятор, расположенный на обратной стороне рычага ручного тормоза.
Чтобы получить доступ к регулятору, отсоедините и снимите термоизоляцию выпускной системы, которая расположена у задней части рычага ручного тормоза. Ослабьте контргайку где имеется. Отверните регулировочную гайку, как подтянуть ручной тормоз на ниве шевроле у тросика не появится небольшой свободный ход обратитесь к иллюстрациям.
Если необходима регулировка, ослабьте контргайку где имеется и поверните регулировочную гайку. По окончании регулировки надежно затяните контргайку. Установите тормозные барабаны как описано в Разделе Снятие, осмотр и установка барабанов задних тормозных механизмов. Проверьте действие механизма автоматического компенсатора зазора, нажимая педаль тормоза.
Попросите ассистента подойти к барабанам и послушать, не раздадутся ли щелчки, свидетельствующие о правильной работе механизма.
Установите колеса, затем опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием. Регулировка ручного тормоза Модели с задними барабанными тормозами Расположение регулировочной гайки с насадкой регулятора троса ручного тормоза на моделях с двигателем SOHC Оптимальный зазор между тормозными колодками и тормозным барабаном поддерживается механизмом автоматической регулировки, однако при длительной эксплуатации автомобиля трос ручного тормоза растягивается, в результате чего увеличивается ход рычага ручного тормоза.
Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Поверните регулировочную гайку с насадкой на регуляторе троса ручного тормоза, который установлен на задней балке так, чтобы тормозные колодки начали притормаживать тормозной барабан при проворачивании заднего колеса см. Расположение регулировочной гайки с насадкой регулятора троса ручного тормоза на моделях с двигателем SOHC. Вращая регулировочную гайку в обратную сторону, отведите на незначительное расстояние тормозные колодки от тормозного барабана.
Подтяжка ручника. — Chevrolet Niva, 1.7 л., 2012 года на DRIVE2
Наверное одно из самых простых занятий… Надоело мне, что ручник не держит, предыдущий хозяин походу на счёт этого не заморачивался, но я ручником периодически пользуюсь. В общем, поднимаем зад машины на два домкрата (если есть), для подстраховки ставим чураки…
Полный размер
Домкратим.
Можно поднять кузов как в моём случае, так больше места под низом для работы, а можно и под задний мост поднять, кому как больше нравится. Машина должна быть на нейтралке, ручник отпущен. Лезем под машину, ищем ближе к «хвосту» трос ручника.
Полный размер
Ищем трос.
Зачищаем резьбу кар-щеткой, прыскаем на всякий WD-40, расконтриваем гайки двумя ключами на «13» и подтягиваем.
Полный размер
Подтягиваем…
Периодически прокручивая колёса, смотрим, слушаем будут ли шоркать колодки, как начали, ослабляем немного до исчезновения звука. Вылезаем с под машины, несколько раз дёргаем ручник, три-четыре щелчка до стопорения колёс самое то. Если после этого колодки при прокручивании колёс пошоркивают (обычно на одной из сторон), лезем под низ и всяко-разно дёргаем за тросики ручника, чтобы они встали как надо. Вылезаем с под машины, дёргаем ручник, крутим колёса, не шоркает, натяжка ручника устраивает, радуемся и лезем под машину законтрить гайки. Если радости нет, повторяем манипуляции. У меня с одной стороны тросик вылез примерно на полсантиметра, с другой на сантиметр, теперь всё блокируется как положено, по резьбе закрутил регулировочные гайки на пару сантиметров. Как всё снизу сделали, вылезаем с под машины, опускаем с домкратов и радуемся проделанной работе.
Цена вопроса: 0 ₽ Пробег: 43 326 км
www.drive2.ru
Chevrolet Niva 80 усталых пони › Бортжурнал › Ремонтные работы: Замена троса стояночного тормоза
Приветствую читателей бортжурнала моего шевика) Решил я как то подтянуть трос ручника, а то он не удерживал машину на пригорке при полностью поднятом рычаге. С подтяжкой проблем не было, но когда на следующий день я попытался им воспользоваться, при поднятии рычага раздался звук «бдынннь» и рычаг стал просто болтаться. Я думал что тросик порвался — на самом деле нет, просто на нём лопнуло крепление с правой стороны и трос сместился вместе с оболочкой из держателя: Трос отслужил 120 тысяч километров за 2 года 8 месяцев, что впринципе неплохо) Последние 2 недели ездил без ручника — непривычно как то, поэтому сегодня заменил старый уставший трос. Поскольку в би-би троса на шниву не было в наличии на тот момент — купил его у официалов за 400 рублей, в магазине он вышел бы рублей на 70 дешевле. Отдельное спасибо Ivanokk у, который поддерживал беседу в гараже и подливал свежий квас в кружку)
Сначала снимаем пружину и откручиваем контрогайку и гайку, которые натягивают трос. Снимаем шайбу и направляющую пластину. Если натяжная гайка не откручивается, а крутится вместе с передним тросом — WD 40 в помощь и удерживаем плоскогубцами передний трос.
Далее показано на примере правого колеса, с левой стороны всё аналогично: Выдёргиваем трос из держателя, обращая внимание как стоит металлическое кольцо — ближе к колесу:
Снимать тормозной механизм не нужно, просто оттягиваем воротком тягу, на которую надета петля троса, и снимаем её:
Брызгаем WD 40 снаружи и изнутри на болтики, крепящие трос ручника к заднему колесу и выкручиваем их ключом на 8:
Закручивать болтики на место не очень удобно — они мелкие, а рядом мешает амортизатор) Для облегчения будущего снятия барабана снова смазал литолом посадочную плоскость ступицы и нижние части шпилек (резьбу шпилек надеюсь смазывать никто не будет)))) Можно использовать графитовую смазку, но у меня её не было:
Аналогично проделываем с левой стороной. Вставляем трос в держатели (сзади от руки можно запихнуть, спереди постучал через выколотку):
Соединяем трос с передним — немного туговато натягивать, но получилось без помощи дополнительного инструмента накрутить гайку с шайбой на пару витков. Ну и регулируем натяжение троса — у меня на новом тросе почему то получилось больше половины резьбы, но на 4-5 щелчках ручник держит отлично:
Контрим, ставим пружину, радуемся работающему ручнику))
Источник
Как заменить трос ручника
Отпустите ручной тормоз и проверьте что задние колеса свободно вращаются. Затяните болты колес с заданным моментом. Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.
Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
Метки: балки, задней, ниссан, сайлентблоки, санни
« Предыдущая запись
Почему не работает ручник на киа спектра * Клуб Киа Спортейдж
Как самому смазать тросик ручника
Почему не работает ручник на киа спектра
ручник — KIA Spectra Клуб
Ну вообще колодки сами разводятся по мере износа. Если чуть по резче отпустить сцепление, то глохнет. Доброго времени суток друзья!
Ручной тормоз — киа форум — KIA Клуб
ручник — KIA Spectra Клуб
Проблемы с ручником ( не горит индикатор и не гаснут фары) — Киа Рио клуб
11, 2010 · Тогда не понял почему Когда машину ставишь на ручник и снимаешь то Киа Спектра.но при этом! ручник но по факту нужно делать не много не так, на всевозможных.
Также не тормозят при затягивании ручного тормоза. Если их подтяжка ни к чему не привела и ручник не справляется со своей задачей, следует делать вывод, что тросы более непригодны к эксплуатации и должны быть демонтированы. Прежде чем заводить новые, воспользуйся поиском!
7 щелчков ручника, это много? плохо держит (+) — KIA — форумы на kia
Регулировка стояночного тормоза — Клуб владельцев Kia Cee’d и Hyundai i30
?Ремонт ручного тормоза + задние тормоза — бортжурнал KIA Spectra Нижегородка ? |
киа спектра, киа ручник держит, диски на ходу не было. Почему.подушек безопасность на киа спектра. 3 практически не работает ручник по.
?Ремонт ручного тормоза + задние тормоза — бортжурнал KIA Spectra Нижегородка ? |
Тк делал на АРА сервисе, качество работы весьма сомнительное, но денег лишних не было
Важное Разместить рекламу Для дилеров О проекте Обратная связь Блог команды Мы в соцсетях. Вообще распорные планки можно почистить и обновить зазубрины вчера делал ручник так же не будет затягиваться если не работает один из цилиндриков как в моём случае он закорел и одним лишь тросом дотянутся не может
04, 2011 · торможении на юз не колодки.натянул ручник.задние колёса на юз не идут!может.11, 2011 · а если ручник вообще не шевелится стоит и ещё помогите найти книгу на киа спектра ни в.
ручник — KIA Spectra Клуб
27, 2012 · он у меня работает. Не срабатывает Сам ручник держит Но я почему то на 90.02, 2008 · на КИА Просто подтягивая ручник на подьёмнике (почему и не люблю.
Задние тормаза; барабан, колодки, ручник. — Форум kia
подскажите почему не не работает Сергей оказали стеклоподьёмники на киа спектра.
Ручной тормоз — киа форум — KIA Клуб
Как проверить и отрегулировать натяжение троса ручника
Если стояночный тормоз способен удержать автомобиль в неподвижном состоянии под уклоном в 25%, значит, он справляется со своей задачей, как положено. В случае же, когда вы потянули на себя рычаг ручника на семь щелчков храпового механизма и более, но машина всё равно скатывается, вывод следующий: система ручного тормоза работает неэффективно.
Для работы необходимо поставить Шевроле Ниву на смотровую яму
- Сначала проверьте, действительно ли ручник не держит автомобиль на дороге под уклоном в 25%. Для этого следует поместить транспортное средство на эстакаду или найти подходящий участок дороги. Если проблема имеет место, значит, приступаем к регулировке.
- Установка оптимальной силы натяжения троса стояночного тормоза выполняется под автомобилем, поэтому лучше разместить его над смотровой ямой. Если такой возможности нет, используйте подъёмник или домкрат. В любом случае заднюю часть машины необходимо поднять.
- Если автомобиль готов к работе, зафиксируйте его и опустите рычаг ручного тормоза.
- Далее, воспользовавшись гаечным ключом, отпустите контргайку на регулировочном штоке ручника, после чего при помощи второго такого же ключа закручивайте регулировочную гайку до тех пор, пока трос не будет должным образом натянут. Кстати, пассатижи нужны для того, чтобы удерживать шток от проворачивания в процессе регулировки.
- Теперь затяните контргайку и сделайте полный ход сначала в рабочее положение, а потом опустите. После этого покрутите рукой каждое заднее колесо. Вращение должно быть равномерным, наличие рывков не допускается. Если же таковые ощущаются, регулировка ручника Шевроле Нива требует повторного выполнения.
А еще интересно: Как проверить гидронатяжитель цепи нива шевроле — Авто журнал Инкам Авто И последний этап — тест ручника в дорожных условиях. То есть вам нужно провести стандартную проверку эффективности работы стояночного тормоза, как это описано в первом пункте руководства.
После сборки, ручник необходимо протестировать в дорожных условиях
Из-за чего могут возникнуть проблемы с рычагом подвески?
В зависимости от дорожных условий и пробега с этой, казалось бы, мощной и простой конструкцией может возникнуть целый ряд проблем. Одной из них может стать износ крепежных элементов.
Резина в сайлентблоках стареет, твердеет и растрескивается. В запущенных случаях резинки разлетаются, оголяя окружающие металлические втулки, подвеска во время работы начинает издавать щелкающие звуки, и автомобиль превращается в «погремушку».
Помимо этого, со временем износу подвержены шаровые опоры, что также приводит к появлению люфтов в подвеске, посторонним звукам и прочим неприятным симптомам. И даже если вы считаете, что сам поперечный рычаг как металлическая конструкция не может прийти в негодность, подумайте дважды – он также может быть погнут или сломан, а если автомобиль очень старый – прогнить и надломиться.
Если рычаг деформирован несильно и по какой-то причине водитель не замечает этого (его не смущают вибрации, ухудшение маневренности, увод автомобиля в сторону при прямолинейном движении), при следующей ударной нагрузке искривленный металл может дать трещину – рычаг сломается. При этом деформация детали может произойти не только из-за серьезного удара (наезд на бордюр или в открытый колодец), иногда достаточно влететь в яму или на «лежачий полицейский» на скорости. Также очень опасны боковые удары.
Поскольку конструкция подвески запрограммирована на вертикальный ход, даже небольшой удар сбоку способен нанести серьезный урон не только сайлентблокам, но и самому рычагу. Один из хрестоматийных примеров – боковое скольжение на льду с последующим соударением с бордюрным камнем.
Для чего нужен ручник на Шевроле Нива
Стояночный тормоз необходим, чтобы надежно удерживать автомобиль на месте во время краткосрочной остановки или длительной стоянки, что особенно важно на неровном грунте или дороге. Для неопытных водителей ручник станет незаменимым помощником при трогании в гору, он помогает не скатываться назад, а сразу начать движение вперед
Если вам необходимо кратковременно покинуть машину, а глушить ее не хочется (например, утром, при прогреве), то использование стояночного тормоза обязательно, дабы заведенная машина не покатилась (незаведенная машина может стоять «на скорости»).
Также на склоне запрещено оставлять автомобиль без стояночного тормоза, во избежание создания аварийной ситуации. Стояночный тормоз обязательно должен быть в рабочем состоянии, отрегулирован и держать автомобиль на склоне, согласно рекомендациям, описанным в Руководстве по эксплуатации.
Еще одно, крайне важное его свойство – он поможет остановить автомобиль, если отказала основная тормозная система. В случае отказа основной тормозной системы (как правило, гидравлической или пневматической), необходимо плавно натягивать трос механического ручника, потянув его рычаг вверх, главное – не перетянуть и не пустить машину в занос
С механическим “ручником” это нетрудно, а вот с современными электронными – невозможно. Благо в Шевроле Ниве стоит механический стояночный тормоз и его настройка и регулировка выполняется вручную.
