Запрессованная в подвеску
Существует такие типы крепления, где не используются болтовые соединения. В них шаровая опора запрессована в подвеску. Такой «финт» сделан, чтобы автовладельцы не меняли только один шарнир, а весь рычаг в сборе с ним. Так выходит дороже, можно дополнительно заработать на запасных частях. Местные «Кулибины» научились их менять, выпрессовывая.
Недостатком данного способа является обязательное снятие всего рычага.
На разных моделях автомобилей он снимается по-своему, описывать в этой статье все варианты нет смысла. Разберем основные этапы.
- Срываем и откручиваем гайку, которой притянут палец к ступице;
- Для выпрессовки шарнира используем съемник. Если нет специнструмента, берем монтировку и оттягиваем рычаг вниз, создавая напряжение на пальце. Молотком аккуратно и четко бьем по конусу поворотного кулака (не по рычагу), палец должен вылезти.
- Демонтируем нижний элемент подвески.
Теперь нужно выбить шаровую из него. Воспользуемся шлицевой отверткой. Убираем стопорное кольцо с защитного кожуха и опоры. Поддеваем их, вытаскиваем по очереди.

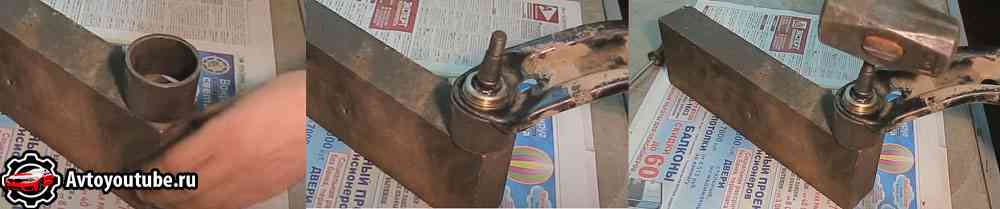

Чтобы выбить, используем проставку большего диаметра, чем размер шарнира . На неё ставим рычаг, сверху по пальцу детали, а не руки, бьем молотком. Она должна выбиться. Главное – не повредить «лопух» и посадочное место, в противном случае после замены, шаровая опора не запрессуется в рычаг, или станет на перекос, или появиться люфт.
Новую деталь осматриваем, снимаем пыльник и проверяем количество смазки под ним. При необходимости добавляем её.
Переворачиваем рычаг, вставляем опору в свое гнездо. Чтобы запрессовать её обратно, нужно подобрать оправку подходящего диаметра. Бить по нижней части детали нельзя, разрушиться вкладыш. Можно воспользоваться накидной гайкой, чтобы её внутренний диаметр был по размеру упора шаровой. То есть, удар должен приходиться только на края новой детали.
Запрессовываем шаровую таким образом, чтобы она «садилась» равномерно, не было перекосов. При необходимости поправляем оправку и бьем по другой стороне, чтобы выровнять её.
Устанавливаем стопорное кольцо, фиксирующее шарнир в элементе подвески. Надеваем пыльник и фиксируем его своим стопором.
При установке последнего кольца старайтесь не порвать защитный кожух, иначе придется его менять. Разрывы и трещины в нем недопустимы.
Установка производиться в обратном порядке. Здесь могут быть свои нюансы у каждой модели авто.
Характерные неисправности рычага передней подвески автомобиля
Чтобы знать, как снять рычаг передней подвески, нужно понимать ее устройство.
Типы передних подвесок, которые используются в последнее время, представляют собой сложные энергоемкие многорычажные устройства. Они создаются из компонентов различных конфигураций и материалов.
Рычаг передней подвески является основной частью современных многорычажных устройств, которые можно поделить на следующие типы:
- Подрамник: это жесткая основа, на которой находятся несколько крепежных отверстий. Он требуется, чтобы установить поперечные штанги.
- Продольный рычаг: отвечает за фиксацию колеса при движении назад и вперед (ось Y). Рычаг крепится к кузову и ступичной опоре. Точная настройка продольных элементов позволяет избежать рыскания. Помимо того, эти детали также позволяют зафиксировать положение кузова при возможных резких ускорениях и торможениях.
- Поперечный рычаг: данный элемент передней подвески необходим, чтобы обеспечить нужный диапазон смещения кузова по оси X. То есть за крены кузова ответственны поперечные элементы подвески.
Можно сказать, что в многорычажных передних подвесках, которые активно используются сейчас, действующими элементами в большей степени являются блоки из трех элементов, а не рычаги по отдельности.
Существует два типа соединения: А- и Н-тип.
Кроме того, рычаги бывают верхние и нижние. Такое деление актуально для передней подвески. Они выполняют такие функции:
- Верхний рычаг передней подвески отвечает за фиксацию рулевого кулака и его соединение с колесом. Благодаря жесткости соединения обеспечивается вертикальное положение колеса.
- Нижний рычаг передней подвески может частично снять нагрузку с верхнего, взяв его работу на себя. Кроме этого, он не позволяет стойке типа McPherson выйти за пределы допустимого диапазона колебаний.
У владельцев автомобилей часто могут возникать следующие проблемы:
- при езде по немного неровной дороге их передняя подвеска «пробивается»;
- автомобиль постоянно уводит вправо или влево;
- шины очень сильно изнашиваются (они могут протереться до кордовых нитей).
Если вы столкнулись с вышеупомянутыми неприятностями, то это может свидетельствовать о проблемах с рычагами передней подвески. В случае «пробивания» подвески виной всему может быть излом рычага. Если из строя выходит хотя бы один из трех рычагов в А- или Н-блоке, сразу же падает энергоемкость подвески. На всякий случай следует проверить пружины, их целостность.
Если же машина постоянно уходит вправо или влево, нужно удостовериться, что рычаги передней подвески целы. Металлическая штанга могла изогнуться по время эксплуатации.
Наибольшее внимание следует уделить местам соединения рычагов с остальными компонентами.
В случае, если шины слишком быстро приходят в негодность, во всем может быть виноват сбитый угол развал-схождения. Так как колеса уже потеряли нужное вертикальное положение, резина начинает сильно истираться. Если не удается скорректировать этот угол, можно поискать проблему в месте крепления элементов передней подвески к рулевому кулаку. Вероятно окажется, что деформированы элементы крепежа или уплотнители.
На состояние рычагов передней подвески влияет и износ сайлентблоков. Эти детали долго служат (в среднем до 175 тыс. км пробега), но их ресурс расходуется, если автомобиль эксплуатируется в тяжелых условиях или если на заводе недосмотрели и не сняли брак с конвейера. Последствия износа сайлентблоков такие же: автомобиль заносит или сильно стирается резина.
Сайлентблоки поглощают возникающую в ходе движения автомобиля вибрацию, и таким образом они предохраняют от поломки остальные деталей передней подвески. Если вы захотите проверить состояние этих деталей, нужно будет открутить шаровые опоры, загнав машину на смотровую яму. В идеале на них не должно быть никаких трещин и разрывов, а сам материал должен быть упругим и плотным.
Если же структура материала изменилась (резина уже рыхлая и легко мнется в руках), то их нужно снять и установить новые.
Кроме того, обратите внимание на втулку сайлентблоков – она не должна проворачиваться, сколько бы усилий вы ни прилагали.
Как выглядит сайлентблок
Здесь не рассказывается о том, как снять рычаг и как установить его на место. Мы считаем, что рычаг подвески уже демонтирован, и теперь надо заменить сайлентблоки. На снятом рычаге проведите диагностику состояния шаровых опор. Если шаровую опору необходимо заменить, то ознакомьтесь с материалом: какую шаровую лучше выбрать?
Стрелкой отмечен сайлентблок
Каждый сайлентблок – это две втулки, вставленные одна в другую. Между втулками находится резиновая муфта. Внешняя втулка впрессовывается в металл. А внутреннюю должны зажать щёчки подрамника, которые стягиваются винтом с гайкой. Отсюда следует вывод: не затягивайте крепление рычага, не установив автомобиль на колёса. Иначе муфта останется перекрученной и сайлентблок прослужит не долго. Подробнее в материале о строении передней подвески на Рено Логан.
Теперь – процесс опрессовки. Любой сайлентблок напоминает букву «Т», и нижняя перекладина этой буквы должна входить в оправку (см. фото).
Опрессовка сайлентблока
На верхнюю перекладину, в свою очередь, давит металлическая шайба. Вся конструкция стягивается винтом.
Устройство подвески
Попадая по невнимательности колесами автомобиля в ямки, выбоины или кочки на дороге, все последствия отражаются на передней подвеске, являющейся основным узлом по управлению транспорта. Она обеспечивает связь между колесами и кузовом.
Подвеска состоит из нескольких элементов:
- Гасящее устройство, которое обеспечивает снижение колебаний кузова (амортизатор),
- Упругие — необходимы для обеспечения усилия для перемещения колес. Нагрузка, возлагающаяся на автомобиль при езде по неровной дороге, приходится на металлические и неметаллические элементы (пружины, пневматическая камера, рессоры),
- Направляющие — обеспечивают следование колес по заданной траектории (рычаги, шаровые опоры, шарниры).
Пружины, играющие немаловажную роль в устройстве подвески, могут иметь различную форму, которая влияет на переменную жесткость. Разумеется, разные типы подвесок имеют отличающуюся структуру — некоторые элементы совмещают в себе не одну функцию.
Передняя подвеска, наиболее распространенной конструкции — это Мак-Ферсон. Данное устройство позволяет использовать нижний рычаг совместно с телескопической вертикальной стойкой. Нагрузка, в основном, приходится на кузов в том месте, где он крепится к телескопической стойке.
Преимуществами данного узла являются небольшое количество деталей, их легкий вес; несложность в обслуживании. Имеются также и недостатки: возможно изменение угла развала, уменьшение или увеличение углов установки колес в случае изменения загрузки машины. Менее популярной в использование считается подвеска на двойных поперечных рычагах. Применяется на более дорогих автомобилях.
Как выглядит сайлентблок
Здесь не рассказывается о том, как снять рычаг и как установить его на место. Мы считаем, что рычаг подвески уже демонтирован, и теперь надо заменить сайлентблоки. На снятом рычаге проведите диагностику состояния шаровых опор. Если шаровую опору необходимо заменить, то ознакомьтесь с материалом: какую шаровую лучше выбрать?
Каждый сайлентблок — это две втулки, вставленные одна в другую. Между втулками находится резиновая муфта. Внешняя втулка впрессовывается в металл. А внутреннюю должны зажать щёчки подрамника, которые стягиваются винтом с гайкой. Отсюда следует вывод: не затягивайте крепление рычага, не установив автомобиль на колёса. Иначе муфта останется перекрученной и сайлентблок прослужит не долго. Подробнее в материале о строении передней подвески на Рено Логан.
Теперь — процесс опрессовки. Любой сайлентблок напоминает букву «Т», и нижняя перекладина этой буквы должна входить в оправку (см. фото).
На верхнюю перекладину, в свою очередь, давит металлическая шайба. Вся конструкция стягивается винтом.
Проводя опрессовку, нельзя давить на внутреннюю втулку! Так что используйте только подходящие оправки и шайбы.
Нижний рычаг передней подвески
Примечание:Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.
1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).
2. Отворачиваем колесные болты и снимаем переднее колесо.
3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).
4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.
5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.
6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.
7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.
8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.
Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.
9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.
10. Ключом на 18 отворачиваем нижнюю гайку крепления соединительной тяги. Затем снимаем тягу.
11. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.
Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.
12. Таким же образом отворачиваем заднюю гайку и болт крепления нижнего рычага к подрамнику.
Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.
13. Действуя монтировкой, как рычагом, отсоединяем нижний рычаг от подрамника.
14. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака…
… и затем окончательно снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.
15. Берем новый нижний рычаг в сборе и вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Затем только после этого извлекаем отвертку или зубило.
16. Действуя монтировкой, как рычагом, подсоединяем нижний рычаг к подрамнику. Вставляем болты крепления рычага к подрамнику в правильном положении и наживляем гайки крепления.
Внимание:Гайки крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 17
Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания
17. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания.
18. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.
19. Затем окончательно затягиваем заднюю и переднюю гайки крепления нижнего рычага к подрамнику с моментом затяжки 105 Н∙м, удерживая при этом болты крепления от проворачивания. Затем только после этого убираем домкрат или гидравлическую стойку.
20. Устанавливаем соединительную тягу, наживляем нижнюю гайку крепления и вкручиваем верхний болт крепления. Затем затягиваем их с моментом затяжки 21 Н·м.
21. Действуя монтировкой как рычагом, отводим штангу стабилизатора от рычага, и затем вставляем в него резиновую втулку штанги стабилизатора.
22. Вставляем болт крепления штанги стабилизатора, сайлент-блоки и шайбу. Наживляем и затем затягиваем гайку крепления штанги стабилизатора с моментом затяжки 14 Н·м, удерживая при этом болт от проворачивания.
23. Устанавливаем колесо и опускаем автомобиль.
24. После всех работ проверяем и при необходимости регулируем углы установки колес.
Срок службы
При бережной эксплуатации автомобиля рычаги смогут прослужить не менее 100 тыс. км. (несколько капитальных ремонтов). Безусловно, достичь такого ресурса стальной детали можно при отсутствии серьезных нагрузок на ходовую часть. Учитывая состояние наших дорог, порой даже самые прочные элементы выходят из строя раньше срока.
Срок службы рычагов подвески
К основным факторам, влияющим на ресурс подвески машины и рычагов, в частности, относятся:
- качество и своевременность технического обслуживания;
- качество используемых расходных материалов;
- манера вождения (агрессивный стиль существенно уменьшает ресурсы элементов ходовой части);
- аккуратность водителя (требуется регулярная диагностика подвески, смазывание и мытье ее элементов);
- воздействие внешних факторов, вызывающих коррозию рычагов (химические реагенты и соли на дорогах);
- нагрузка на подвеску (во многом зависит от транспортируемых грузов и состояния дорожного покрытия).
Сколько служат рычаги подвески Нужно учитывать, что легкосплавные рычаги подвески, устанавливаемые на некоторые автомобили с целью уменьшения общей массы, считаются более уязвимыми при сравнении со стальными изделиями. Поэтому их ресурс примерно составляет 55-60 тыс. км. Преимущество таких рычагов заключается в улучшении управляемости транспортного средства.
От чего зависит ресурс подвески автомобиля
Пошаговая инструкция замены
Так что я составил для себя небольшую последовательность, которой советую придерживаться и всем остальным:
Устанавливаю автомобиль на домкрат, снимаю колесо. Думаю, этот этап не вызовет затруднений ни у одного автолюбителя.
Снимаю защиту картера на двигателе и передний амортизатор.
На резьбу наношу смазку.
Используя ключ, аккуратно раскручиваю гайку.
Снимаю шайбу.
Откручиваю гайку, которой скрепляется стойка стабилизатора и рычага. Достаю болт.
Снимаю шаровую опору.
Откручиваю гайки с крепления рычага.
Один конец рычага вынимаю из кронштейна, находящегося на кузове, и снимаю его с растяжки.
Снимаю специальную и регулировочные шайбы. Советую их как-то обозначить, например, промаркировать, чтобы не перепутать, так как их еще нужно будет поставить на место.
Если имеются технические повреждения, разрывы на шарнире резинометаллического рычага, то нужна замена. Для этого необходимо специальное оборудование и инструменты, которые в большинстве случаев отсутствуют в гаражах водителей.. Так что, легче заменить рычаг в сборе.
Устранив все поврежденные детали, ставлю рычаг передней подвески на место. Осуществлять данную процедуру следует в обратном порядке
Очень важно, чтобы все шайбы были поставлены на свои места. Гайки затягиваются уже когда автомобиль опущен, так сайлентблок будет правильно функционировать
Собственно, ослаблять их следует также, когда автомобиль стоит на земле.
Зная технологию, провести замену рычага передней подвески, оказалось для меня не так уж и сложно. Да, пришлось повозиться, потратить свое время. Зато я изрядно сэкономил и знаю, что ближайшее время мой автомобиль не преподнесет мне никаких неприятных сюрпризов.
Зачем их менять
Частой причиной замены является их выход из строя. Визуальные признаки износа шаровых опор описывать здесь не буду, подробно рассматривал в прошлой статье, ссылка выше. Будем считать, что они уже проявились на автомобили и так ездить не комфортно и местами даже опасно – можно потерять колесо на повороте.
Вторая причина – срок эксплуатации и качество дорожного покрытия. У каждой детали есть свой период гарантированной работы, заложенный заводом-изготовителем. Это время может сократиться, если вовремя их не обслуживать. , я подробно разберу в следующей статье.
Третья причина – желание быть уверенным, что доедешь до места назначения
Если собираетесь ехать на дальнее расстояние и знаете, что давно не делали ТО подвеске и ходовой, то самое время уделить пристальное внимание шаровым, чтобы они в пути не преподнесли сюрприз. Делаем диагностику и если есть малейшие признаки неисправностей, то меняем шаровые опоры
Это можно сделать самому или обратиться на СТО. Потратите деньги на работу мастеров, но сэкономите время. Любите самостоятельно ремонтировать – вооружаемся нехитрыми приспособлениями и читаем внимательно статью, здесь подробно рассмотрим все шаги замены.
Назначение шаровых опор ВАЗ 2107
Шаровая опора (ШО) представляет собой обыкновенный шарнир, встроенный в подвеску ВАЗ 2107 и позволяющий колесу перемещаться только в горизонтальной плоскости. При этом она ограничивает возможность движения колеса в вертикальном направлении.
Шаровые опоры на последних версиях ВАЗ 2107 стали более компактными
Шаровые опоры ВАЗ 2107 весьма недолговечны, поэтому их приходится часто менять.
Конструкция шаровых опор ВАЗ 2107
Раньше на легковых автомобилях не было шаровых опор. Их заменяли громоздкие шкворни, которые нужно было часто смазывать. Подвижность таких соединений оставляла желать лучшего. Это, в свою очередь, отрицательно сказывалось на управляемости автомобиля. Конструкторы ВАЗ 2107 отказались от шкворней и установили шаровые опоры. Первые ШО состояли из:
- корпуса;
- шарового пальца;
- пружины;
- пыльника.
Палец запрессовывался в неподвижную проушину, фиксировался мощной пружиной и закрывался пыльником. Эту конструкцию тоже нужно было периодически смазывать, но довольно редко (примерно два раза в год). Менять смазку шкворней приходилось каждую неделю.
В современных шаровых опорах пружины не используются
В дальнейшем ШО ВАЗ 2107 постоянно совершенствовались:
- из конструкции исчезла пружина;
- стальной пыльник был заменён на пластиковый;
- неподвижная проушина, в которой фиксировался палец, стала компактнее и получила пластиковую внешнюю отделку;
- ШО стали неразборными, то есть практически одноразовыми.
Один знакомый водитель уверял меня, что нашёл отличный способ продлить жизнь пластиковым пыльникам. Перед установкой новых шаровых опор он всегда наносил на пыльники толстый слой силиконовой мази, которую автовладельцы используют для того, чтобы резинки на дверях машины зимой не замерзали. С его слов выходило, что пыльники после такой процедуры становятся практически «неубиваемыми». На мой вопрос, как мазь, предназначенная для резины, сможет улучшить качество пластика, мне было рекомендовано просто попробовать и убедиться во всём лично. К сожалению, руки до этого так и не дошли. Так что проверить эту водительскую находку я предоставляю читателю.
Причины выхода из строя шаровых опор ВАЗ 2107
Основные причины выхода ШО из строя следующие:
- Знакопеременная ударная нагрузка. В результате разрушается шаровой палец, запрессованный в проушину подвески. Опора сконструирована так, что ударные нагрузки, приходящиеся на шар пальца, очень велики. При низком качестве дорог эти нагрузки кратно увеличиваются. В таких условиях даже качественная ШО не сможет полностью выработать свой ресурс.
- Дефицит смазки. Под действием ударных нагрузок смазка из ШО постепенно выдавливается. Кроме этого, со временем смазка теряет свои оригинальные свойства.
-
Разрушение пыльника. Пыльник защищает шарнирное соединение от попадания грязи. Если в нём появляется трещина, грязь, попавшая в шарнир, превращается в абразивный материал и стачивает поверхность шарового пальца.
Признаки неисправности шаровых опор ВАЗ 2107
К основным признакам неисправности ШО ВАЗ 2107 относятся:
- Посторонние звуки. Во время движения со стороны колеса начинает раздаваться стук или скрежет. Особенно отчётливо это проявляется на неровной дороге при скорости около 30 км/ч и обычно является следствием частичного разрушения шара на пальце опоры.
-
Раскачивание колеса. При наборе скорости колесо начинает слегка раскачиваться в разные стороны. Происходит это вследствие люфта, возникающего в ШО из-за её износа. Ситуация довольно опасная, и люфт нужно оперативно устранить. В противном случае колесо на скорости может развернуться под прямым углом к кузову.
- Скрежет и скрип при повороте руля влево или вправо. Причиной является отсутствие смазки в одной из ШО (обычно из строя выходит только одна из опор).
- Неравномерный износ передних и задних шин. Это может произойти не только из-за неисправных ШО. Причиной неравномерного износа может стать неправильно выставленный развал и схождение колёс, недостаточное или избыточное давление воздуха в отдельных колёсах и т. п.
Разновидности
По типу крепления запчасти бывают:
- С болтовым соединением.
- С приливами.
- Комбинированные.
По конструкции выделяют рычаги:
- Неразборные.
- Разборные.
Неразборные рычаги имеют запрессованные сайлентблок и шаровую опору. Поэтому их меняют в сборе. Это обходится дороже. По месту расположения нижние рычаги бывают правыми и левыми.
В зависимости от страны-изготовителя есть запчасти импортные и отечественные. По фирме-производителю можно взять оригинальную деталь или аналог.
Подходят для ВАЗ 2107 нижние рычаги таких компаний:
- WEBER.
- Начало.
- Тольятти.
- ТРЕК.
- Волга АвтоПром.
- БЗАК.
- ВиС-Снаб.
- FORWARD.
Рычаг ВиС-Снаб
По месту покупки автозапчасти бывают:
- Приобретенными на авторынке.
- Заказанными в интернете.
- Взятыми по частному объявлению.
- Купленными в пункте разбора транспортных средств.
- Приобретенными в местном магазине автозапчастей.
- Взятые на складе производителя.
Как снять рычаг передней подвески
Чтобы снять рычаги передней подвески и сайлентблоки, а затем установить новые, вам понадобятся:
- приспособление для выпрессовки/запрессовки сайлентблоков;
- комплект накидных и торцовых гаечных ключей;
- домкрат;
- баллонный ключ.
Работы могут быть проведены на смотровой яме с помощью домкрата или на подъемнике.
Автомобилистам может потребоваться снять рычаг передней подвески в трех случаях:
- Для замены рачага.
- Для замены сайлентблоков.
- Для замены оси рычага.
Чтобы понять, как снять рычаг передней подвески (верхний), руководствуйтесь нашей инструкцией.
Вам нужно:
- Загнать вашу машину на смотровую яму или подъемник.
- С помощью баллонного ключа и домкрата (если вы на смотровой яме) снять колесо.
- Затем снять болт, который держит кронштейн переднего бампера.
- Открутить самоконтрящуюся гайку и болты крепления, тогда у вас получится отсоединить верхнюю шаровую опору.
- Удерживая ось с помощью ключа, снять самоконтрящуюся гайку с оси рычага.
Если вы сняли рычаг передней передачи и увидели, что он в порядке (не деформирован и нет трещин), его можно использовать повторно, но прежде обязательно вам следует снять сайлентблоки и установить новые. Чтобы это сделать, нужно их выпрессовать съемником. При этом убедитесь, что рычаг плотно зажат в тисках.
Прежде чем возвращать деталь на место, нужно запрессовать новые сайлентблоки, пользуясь съемником. Чтобы это сделать, поменяйте положение его элементов на рычаге.
До того как рычаг будет установлен, рекомендуется также снять самоконтрящиеся гайки оси рычага и пальца шаровой опоры и поставить другие.
Работая с рычагом, руководствуйтесь данной последовательностью действий:
- Установите рычаг на ось и не затягивайте гайки. Зафиксируйте его.
- Установите болт, который отвечает за крепление переднего бампера.
- Опустите домкрат/подъемник и дайте подвеске нагрузку.
- Заведите в поворотный кулак палец шаровой опоры.
- Затем затяните самоконтрящуюся гайку шаровой опоры.
- Закрутите гайку крепления оси верхнего рычага.
- Поднимите машину и установите колеса.
После процедуры замены следует проконтролировать угол сход-развала.
Как в случае с верхним рычагом, вам может также понадобиться снять нижний рычаг передней подвески, чтобы заменить сайлентблоки, оси или же сам рычаг.
Все манипуляции проводятся на смотровой яме или подъемнике.
Порядок работы:
- Поднять машину (на домкрате или воспользуйтесь подъемником).
- Снять с машины колесо.
- Снять амортизатор.
- После этого нужно раскрутить гайки крепления нижнего рычага.
- Опустить домкрат или подъемник, тем самым нагрузив машину.
- Следующий шаг – отвинтить гайку крепления и выпрессовать палец нижней шаровой опоры из поворотного кулака.
- Затем вместе с тем как вы будете переводить стабилизатор через шпильку крепления, вам нужно снять нагрузку с передней подвески.
- Поддеть пружину и снять ее с опорной чаши.
- Открутить несколько самоконтрящихся гаек, которые фиксируют ось нижнего рычага.
- Следующий шаг: снять упорные шайбы.
- Затем снять ось монтажной лопаткой.
- Снять нижнюю шаровую опору, если нужно, поменять рычаг. Для этого отвинтите болты крепления. Убирать опору требуется только для замены рычага.
- Зафиксировать рычаг в тисках.
- Пользуясь съемником, выпрессовать сайлентблоки.
Если вы сняли рычаг и видите, что он цел, можно просто снять старые сайлентблоки, поменять их и собрать узел обратно. При этом необходимо снять самоконтрящиеся гайки и поставить новые.
Важно подметить, что один и тот же съемник используется для выпрессовки и запрессовки сайлентблоков, все зависит только от расположения деталей и рычага относительно друг друга.
Чтобы вернуть нижний рычаг на место:
- Сначала запрессуйте только один сайлентблок.
- Вставьте в рычаг ось, на которой находятся упорные шайбы.
- Установите упорную шайбу с той стороны, где находится сайлентблок, и закрутите самоконтрящуюся гайку, но не затягивайте ее.
- Запрессуйте второй сайлентблок.
- На ось установите фасонную шайбу и заверните самоконтрящуюся гайку.
- Установите все элементы передней подвески (включая рычаг) в обратной снятию последовательности.
- Нагрузив переднюю подвеску, хорошо затяните гайки оси нижнего рычага.
- Установите колесо на место.
Когда вы закончите процедуру замены сайлентблоков и/или нижнего рычага, проконтролируйте углы установки колес и откорректируйте их при необходимости.
Важная заметка: сайлентблоки быстро изнашиваются, если на резину попало масло, так как она не является маслостойкой. Найдите причину утечки масла, устраните ее, а после этого нужно снять старые детали и поставить свежие. В противном случае проблема будет повторяться.
Подробная инструкция по замене сайлентблока переднего рычага
Если своевременно не провести ремонт, машина может выйти из строя в самый неподходящий для нее момент. Например, при движении по трассе. Чтобы этого не произошло, необходимо проводить своевременный и качественный ремонт. Замена передних сайлентблоков Рено Логан вполне доступна рядовому автовладельцу. Все, что вам нужно сделать, это выполнить ряд инструкций, которые мы изложили ниже:
- Снимите нужное колесо, сначала подняв автомобиль на домкрат и открутив болты.
- Сделайте это для колеса, которое находится в одной паре передней подвески.
- Удалите грязь, пыль и налет. Используйте смазку (подойдет смазка WD-40), чтобы смягчить движение сборочных элементов.
- Снимите рычаг с амортизационной стойки.
Далее необходимо проверить работоспособность шаровых опор. Если видны механические повреждения, зазубрины и другие неисправности, замените его. Эта статья не остановится на этом этапе и будет предполагать, что шаровая опора в норме. Мы уже говорили, что передние рычаги состоят из 4 сайлентблоков (по 2 в каждом из рычагов). Фактически сайлентблок представляет собой пару втулок с муфтой внутри, поэтому можно выделить две характеристики сборки:
- внутренняя металлическая втулка заблокирована подрамником;
- внешняя пластиковая втулка утоплена в металл.
Поэтому не касайтесь рычага, не убедившись, что Logan плотно стоит на твердой поверхности. При обжиме необходимо избегать чрезмерного давления на втулку, чтобы не повредить шайбы и опоры пазов. Следующим шагом будет снятие старых сайлентблоков. Делается это следующим образом:
Зафиксируйте рычаг на месте, возьмите дрель. Используйте его, чтобы просверлить поверхность вокруг отверстия. Если у вас нет дрели, это не имеет значения. Используйте лобзик, усилий потребуется немного больше, но результат будет тот же.
Зафиксируйте снятый рычаг в тисках. Используйте ножовку, чтобы снять внешнюю часть втулки. Будьте осторожны, чтобы не зацепить металл за поверхность руки
Его повреждение создает основу для коррозии металла.
Берем два ключа: шведский и газовый, экстрактор и 4 необходимых патрона.
Заранее подготовьте смазку и ветошь, чтобы удалить излишки масла.
Установите детали в рычаг в следующей последовательности: шайба, гайка, оправка, шайба и концевая гайка.
Важное условие, соблюдение которого крайне необходимо — свободное движение втулки по рычагу.
Если не хотите в дальнейшем проблем с подвеской, используйте ее фиксацию с давлением на нее не более 120 Н * м. У этой работы есть один нюанс: многие недорогие сайлентблоки и другие элементы этого узла подвески не рассчитаны на такие нагрузки, поэтому при креплении возникают изломы и трещины. Ввиду этого фактора многие автовладельцы прибегают к помощи автосервиса. О том, как проверить сайлентблок передних рычагов «Рено-Логан», читайте в предыдущих пунктах статьи.
