Мост спайсер уаз: устройство и регулировка

УАЗ «Буханка» – обзор и технические характеристики

Навигация

• Тех. характеристикиПоколенияНовостиВидеоКонкурентыВернуться назад

Модель УАЗ-452, известная в простонародье как «Буханка», является выходцем Ульяновского автомобильного завода с давней историей. Начало выпуска датируется 1965 годом. Это транспортное средство, в котором можно перевозить грузы и пассажиров. Имеет колёсную базу 4×4, которая позволяет преодолевать суровые участки бездорожья. УАЗ «Буханка» имеет широкую линейку модификаций: грузовой фургон, грузопассажирская модель, автобус, спецавтомобили.

Фургон сконструирован достаточно просто, но, несмотря на это он надёжный и обладает хорошей проходимостью. А благодаря своей цене и универсальности, «Буханка» должна прийтись по вкусу любителям тюнинга и ценителям «внедорожной» классики.

Автомобиль оснащён бензиновым двигателем, соответствующим классу Евро-4. Его объём составляет 2,693 л, мощность – 112 л. с., крутящий момент – 198 Н•м при 2500 об/мин. Максимальная скорость фургона равняется 127 км/ч. В паре с мотором работает 5-ступенчатая механическая коробка передач.

В зависимости от модификации размеры УАЗ «Буханки» имеют некоторые отличия.

Колесная формула	4х4
Количество мест	2 или 5
Длина, мм	4390
Ширина, мм	1940
Высота, мм	2064
Колесная база, мм	2300
Дорожный просвет, мм	205
Грузоподъемность, кг	925

УАЗ «Буханка» Автобус:

Колесная формула	4х4
Количество мест	9–10
Длина, мм	4363
Ширина, мм	1940
Высота, мм	2064
Колесная база, мм	2300
Дорожный просвет, мм	205
Грузоподъемность, кг	875 – для 9 местного автобуса 865 – для 10 местного автобуса

УАЗ «Буханка» Комби:

Колесная формула	4х4
Количество мест	5 или 7
Длина, мм	4390
Ширина, мм	1940
Высота, мм	2064
Колесная база, мм	2300
Дорожный просвет, мм	205
Грузоподъемность, кг	940/910

Фургон может взять на борт груз весом от 400 кг до 1 тонны. Размеры багажного отсека варьируются в зависимости от типа автомобиля. Любая модификация готова справиться с различными задачами, будь то транспортировка пассажиров или каких-либо материалов. Распашные задние двери и небольшая погрузочная высота облегчают процесс погрузки и разгрузки.

Одним из главных недостатков модели УАЗ «Буханка» является полное отсутствие каких-либо систем безопасности. Подушек безопасности также нет. Единственное, чем оснащён фургон это ремни безопасности для водителя и пассажиров.

Для водителей сконструировали удобные кресла с возможностью регулирования продольно и даже подогревом. Центральная панель оснащена кнопками включения подогрева и «аварийки»; также имеется ниша для аудио-системы; 12V розетка и «бардачок».

Для сидящих в задней части салона расположен ещё один отопитель с вентилятором, благодаря этому в автомобиле поддерживается ровная, оптимальная температура.

Кстати, бортовые модели УАЗ имеют обновлённое рулевое колесо с различными переключателями.

Включение и отключение моста

Крутящий момент передается к редуктору переднего моста при помощи карданного вала со шлицевой муфтой, подсоединенного к 2-ступенчатому раздаточному редуктору. На автомашинах Патриот встречаются 2 разновидности раздаточных коробок: с механическим управлением (российская конструкция) и с электрическим приводом (редуктор Dymos, используется с середины 2013 г.).

Алгоритм управления раздаточной коробкой старого образца:

1. Нажать на педаль сцепления до упора.
2. Перевести рычаг управления редуктором в требуемое положение, алгоритм управления указан на пластиковом набалдашнике рукоятки. Завод-изготовитель допускает переход на режим передачи крутящего момента к 2 мостам с использованием прямой передачи в раздаточной коробке на скорости до 60 км/ч.
3. Отпустить педаль сцепления и продолжить движение с активным приводом на все колеса. Для отключения переднего моста необходимо снова нажать на педаль сцепления, а затем установить рычаг раздаточного редуктора в нейтральное положение.

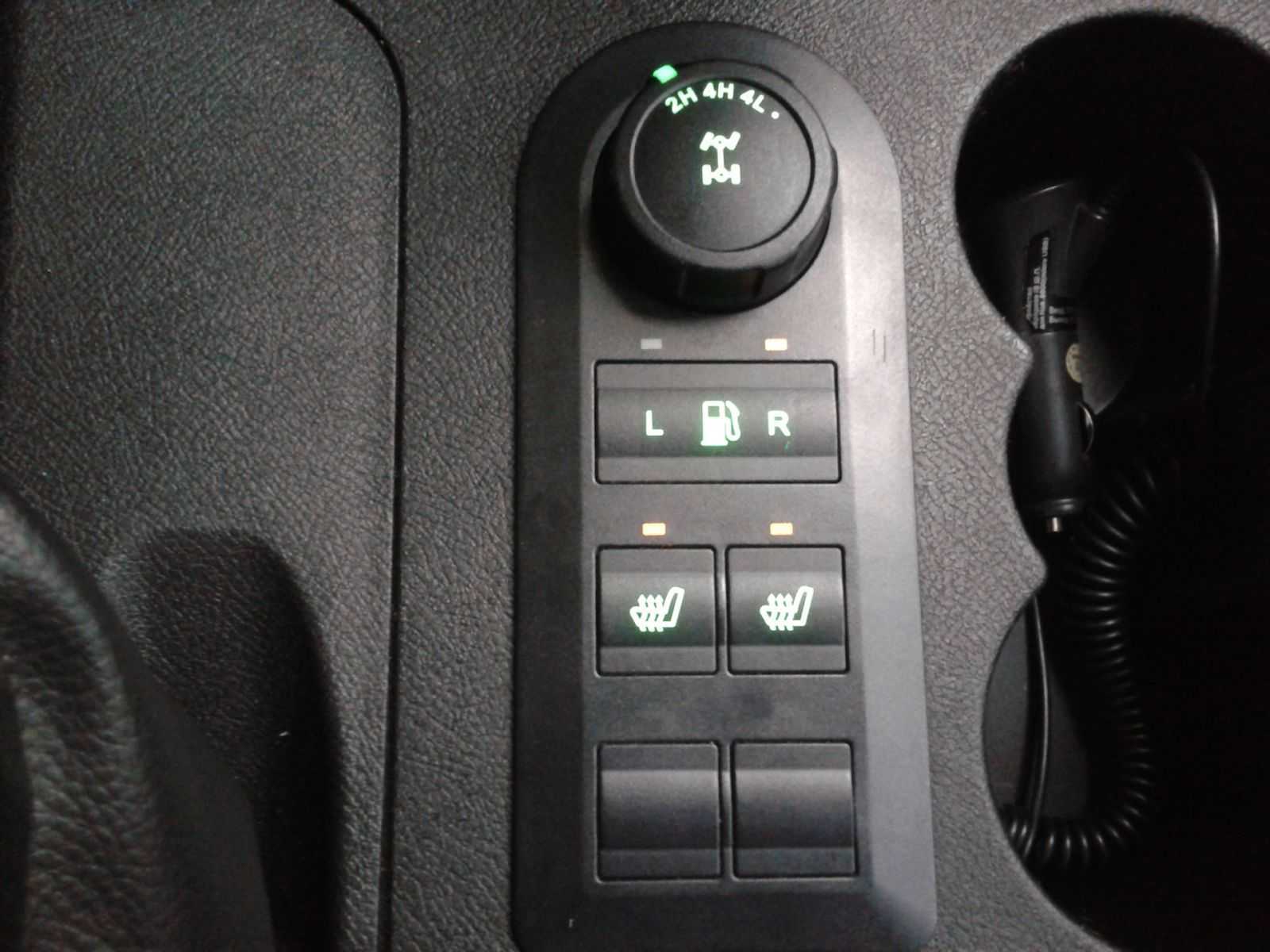

Для включения переднего моста на машинах с коробкой Dymos необходимо повернуть шайбу в требуемое положение. Конструкция трансмиссии допускает включение полного привода во время движения, но если требуется активировать пониженный ряд, то автомобиль следует остановить. Затем необходимо перевести основную коробку в нейтральное положение, что позволит включить пониженный ряд в раздаточном редукторе.

Неисправности задний и передний мост УАЗ Патриот

— Поломка зубьев главной пары. — Поломка зубьев полуосей. — Течь масла через сальники. — Износ или разрушение подшипников дифференциала. — Износ или разрушение зубьев главной пары. — Износ и разрушение подшипников ступиц. — Разрушение регулировочных шайб.

Причины неисправностей

— Неправильная эксплуатация. УАЗ Патриот — это заднеприводный автомобиль с подключаемым

передним мостом. Если вы ездите с подключенным передним мостом по твердым дорогам, да еще и с поворотами(!), то трансмиссия долго не проживет. — Наличие осевого зазора в подшипниках ведущей шестерни главной передачи. — Наличие осевого зазора в подшипниках дифференциала главной передачи. — Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла. — Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо поискать. — Перегрузки при эксплуатации из-за необходимости (например, соревнования) или неумения водить. — Неправильная регулировка главной пары. — Не своевременная замена трансмиссионного масла. — Эксплуатация с маркой трансмиссионного масла не по сезону. — Перегрузки от блокировок. — Длительная эксплуатация с разным давлением в шинах. — Биение карданного вала (низкое качество вала, разрушение крестовин, разрушение подвесного подшипника). — Отсутствие смазки в шлицевом соединении карданного вала. — Не правильный тюнинг — длина и ход карданного вала не соответствуют внесенным изменениям. — Не правильный тюнинг — неправильные передаточные числа трансмиссии. — Отсутствие качественной смазки в ступицах подшипников. — Длительное буксование одним колесом при фиксации другого колеса. — Неправильная и несвоевременная регулировка подшипников ступиц.

Как включить передний мост на УАЗ

Включение переднего механизма может потребоваться при необходимости свернуть с асфальтированного дорожного полотна на проселочную дорогу или рельеф с ухабами и грязью. В новых условиях задний привод не справится с трудностями. Включенный передний привод — средство решения возникшей проблемы.

1. Остановить машину и проконтролировать функционирование муфты быстрого запуска передних колес. Она включается поворотом колес по часовой стрелке до упора.
2. Перевести крайний с права рычаг вперед для перехода передних колес в статус ведущих. Теперь их вращение будет равноценно задним.

Если в процессе езды состояние дороги ухудшается, продолжать движение становится все сложнее, двигатель глохнет, необходимо остановить транспорт и подключить пониженную передачу. Для этого потребуется перевести средний рычаг назад. На пониженной передаче доступны все 4 скорости, а вождение снова становится легким и ровным.

После преодоления бездорожья сразу лучше поставить средний рычаг в исходное положение, перевести раздаточную коробку передач на повышенный уровень. На шоссе рекомендуется останавливать передний привод и муфты быстрого включения для экономии топлива на 2 л. Мероприятия способствуют снижению уровня шума во время вождения.

Регулировка моста

Обычно все мероприятия по регулировке проводятся на заводе-изготовителе, и при использовании транспортного средства данные действия не требуются. При переборке моста или неисправности подшипников иногда выполняется регулировка.

Регулировка без замены подшипников:

• Открутить полуоси, снять крышку картера или редуктор (в зависимости от типа моста).
• В дифференциале, а именно в подшипниках, установить зазор 0.15 мм при помощи регулировочных гаек.
• Устанавливаем боковой зазор 0.20 мм. Проворачивая шестеренку, производим замеры как минимум в 6 точках.
• Если боковой зазор нужно увеличить, проворачиваем регулировочную гайку и на столько же оборотов противоположную гайку. Для уменьшения зазора производим все те же операции с точностью до наоборот.
• Сжимаем подшипник в направлении оси для регулировки преднатяга. Уровень сжатия зависит от пробега автомобиля.
• Производим сборку моста. Аналогичным способом регулируется передний мост УАЗ 469.

Особенности демонтажа узла

При снятии заднего моста нужно отвинтить гайку хвостового прибора, сбросить шайбу, контрфланец, крышку переднего роликового узла шестеренки, выпрессовать сборную шестерню с подшипниками из охладителя масла задней части авто.

Данная схема отлично подходит для разбора дифференциального устройства. Следующее действие — отвинтить шлицы соединения ведомой шестеренки с коробкой сателлитов, сбросить ее. Обе части коробки поделить, вытянуть оттуда шестеренки, стержни планетарных колес, гайки опоры

Оценивая разборку, обратите внимание на целостность зубьев шестереночного колеса. Если они повреждены, деталь подлежит замене

Для снятия роликов, внешних, внутренних колец необходимы особые приспособления. Строго изучите и уясните последовательность разборки, чтобы точно выполнить все действия в обратном порядке при сборке.

Это интересно: Польза и основные цели использования силиконовой смазки

При осмотре маслоотгоночного кольца проверить, имеются ли неровности поверхности. Если да, обработать до толщины 5 мм. То же — с фланцем кардана. Шлифовка по высоте до 53 мм. Поверхности защиты промыть. Масляные отводы продуть. Детали конструкции привода, полуоси сменить, если имеются задиры, сильное изнашивание.

Ремонт наиболее частых неисправностей

Восстановление работоспособности моста не очень сложное: но требуется, выполняя операции, соблюдать аккуратность. Какие «болезни» наиболее характерны?

Образование течи

Там, где поворотный кулак соединяется с мостом, имеется сальник – одно из слабых мест конструкции в смысле протекания смазочного материала. Сальник может пропускать масло не только из-за изношенности, но при засорении сапуна. Если вы зальете смазочного материала больше, чем требуется, результат будет тот же: протечка. Сальники бывают двух типов:

• резиновые: недорогие, но и недолговечные;
• полиуретановые: более дорогие, имеют продолжительный срок службы.

Для замены детали поставьте авто на ровное место и поддомкратьте проблемную сторону, заранее ослабив колесные гайки. Далее:

• снимите поворотный кулак;
• зажмите деталь в тисках;
• вытащите сальник, поддев его плоской отверткой или иным подходящим инструментом;
• вытащите сальник из полости опоры;
• перед установкой уплотнитель смажьте;
• запрессуйте сальник с помощью трубки соответствующего диаметра.
• установка производится в обратном порядке.

Механизм начал гудеть

В первую очередь проверьте уровень масла. Если он в норме, мост придется снимать и разбирать. При постоянном гудении моста на любых режимах езды, причины могут быть такими:

• неверная настройка или предельный эксплуатационный ресурс дифференциальных подшипников;
• поломка (износ) полуоси (ее подшипника);
• износ, повреждение, неверная регулировка шестерен.

Указанные подшипники нужно просто заменить на новые. Если гудение появляется при резкой остановке, разгоне, причины следующие:

• неверный зазор между шестернями главной передачи;
• зубья шестерен главной передачи неправильно зацепляются между собой.

В этом случае нужно правильно настроить зацепление или заменить дефектные детали. Если мост гудит при вхождении УАЗ в поворот и движении по прямой, причины могут быть следующими:

• сателлиты вращаются с большим усилием;
• нештатная работа шестерен полуосей в дифференциале;
• разрушение, сильный износ подшипника полуоси;
• неправильный зазор между шестернями, расположенными в дифференциале.

Для восстановления работоспособности механизма правильно настройте зазоры и замените разрушенные, изношенные подшипники. Стоит заметить, что добиться нужного результата при регулировках зазоров можно лишь на стенде.

Осевой люфт колеса

Он возникает при неверной настройке подшипников ступицы либо при полном выходе их из строя, которое вызывается чрезмерной затяжкой. В итоге подшипники сильно нагреваются, мазка разжижается и вытекает. Алгоритм действий при выполнении правильной регулировки:

1. Поддомкратьте колесо с нужной стороны;
2. Вытащите с помощью съемника полуось;
3. Отведите в сторону усик стопорной шайбы и открутите контргайку;
4. Прокрутите колесо: если оно вращается туга причина может крыться в заедании манжет, контакте барабана и колодок и т. п.;
5. Заверните регулировочную гайку. Делайте это постепенно, одновременно прокручивая колесо. Используйте ключ с воротком;
6. Открутите гайку примерно на треть оборота, поставьте шайбу-стопор. Закрутите гайку и застопорите ее;
7. Проверьте, как вращается колесо: оно должно крутиться свободно, не заедая;
8. Верните на место полуось, поставьте обратно болты и затяните их.

Окончательно проверить можно при передвижении. Если ступица нагревается сильно, отверните ее гайку примерно на 1/6 оборота.

Устройство и схема заднего моста

Задний мост «Спайсер» на УАЗ Патриот представляет собой литой картер с запрессованными чулками полуосей, на которых предусмотрены площадки для рессор. Внутри корпуса находится коническая главная пара и дифференциал, шестерни установлены на роликовых конических подшипниках и бронзовых втулках. Смазка осуществляется разбрызгиванием, масло хранится в нижней части картера. В боковой части корпуса предусмотрена пробка для проверки уровня и заливки свежей жидкости.

Устройство переднего моста УАЗ Патриот отличается от конструкции задней балки. Передние колеса установлены на поворотных кулаках, которые оснащены шарнирами равных угловых скоростей. Для передачи мощности к главным парам используются карданные валы, подключенные к 2-скоростному раздаточному редуктору.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит. 1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы. 2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то… 3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил. 4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот. На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Основные типы неисправностей и их причины

Посмотрим на возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, связаны они с чрезмерным износом либо эксплуатацией в тяжелых условиях, либо естественным старением металлических составляющих и могут выражаться в следующих признаках:

1. Увеличение уровня шума в работе моста, что может быть вызвано сработкой подшипников дифференциала, их некорректной регулировкой либо недостаточным уровнем смазки в поддоне картера.
2. Возникновение стуков в момент трогания машины с места — чаще всего обусловлено износом оси сателлитов.
3. В работе переднего моста Патриота могут увеличиваться шумы в процессе разгона и/или торможения. Связано это, как правило, с нарушенным зазором шестеренок главной передачи или плохим зацеплением. Другой причиной явления могут быть увеличенные зазоры самих подшипников.
4. Снижение (потеря) уровня масла губительна по ряду причин. Во-первых, сальник моста сразу теряет в своей упругости. Во-вторых, хуже держится крышка моста, а также изнашиваются сальники внутренних шарниров.
5. Если в процессе прохождения поворотов наблюдается шум, то, скорее всего, речь идет об износе ШРУСов.

Регулировка заднего моста УАЗ Патриот типа Спайсер

Регулировка ведущей шестерни главной передачи производится в следующем порядке:

1. Расчитайте толщину регулировочного кольца ведущей шестерни по формуле: δ1=В-(111,960+Г), с точностью ±0,025 мм. Размеры В и Г снимите с редуктора вашего заднего моста. Схема размеров В и Г представлена внизу на рисунке:
2. Установите подобранное регулировочное кольцо ведущей шестерни в картер 1 (смотри рисунок в главе «Устройство заднего моста УАЗ Патриот)
3. Запресуйте наружные кольца подшипников ведущей шестерни в горловину картера;
4. Наденьте маслоотгонное кольцо 13 на хвостовик ведущей шестерни и установите внутреннюю обойму заднего подшипника
5. Установите подсобранную ведущую шестерню в хвостовик картера заднего моста;
6. Оденьте распорную втулку 11, внутреннее кольцо переднего подшипника и кольцо 6 снаружи на ведущую шестерню;
7. Запресуйте манжету 10 в горловину картера заподлицо;
8. Оденьте фланец 7 на шлицы ведущей шестерни до упора;
9. Оденьте шайбу 9 и завинтите гайку 8 с усилием 18 — 25 кг/м. При закручивании гайки 8 непрерывно вращайте хвостовик ведущей шестерни для правильной установки роликов подшипника;
10. Измерьте обычными бытовыми ручными весами, цепляя их за отверстия фланца хвостовика, усилие проворачивание ведущей шестерни. Оно должно быть 0,1 — 0,2 кгс/м;
11. Закерните гайку 8 в шлиц хвостовика ведущей шестерни.

Регулировка ведомой шестерни главной передачи заднего моста УАЗ Патриот выполняется в следующей последовательности:

1. Определите размер регулировочной шайбы 12 (смотри рисунок в главе «Устройство заднего моста УАЗ Патриот») δ2=Б-(Е+50±х) в мм с точностью ±0,025 мм, где х — размер предельного отклонения от монтажного размера 50 мм с соответствующим знаком (плюс или минус), который нанесен электрографом на торце ведомой шестерни;
2. Установите подобранную регулировочную шайбу 12 и дифференциал в картер заднего моста;
3. Наденьте крышки подшипников дифференциала 29 и закрепите их болтами 28 с усилием 0,5 кг/м;
4. Отрегулируйте подшипники 15 дифференциала путем затяжки гайки 17, при этом вращайте дифференциал для правильной укладки его подшипников;
5. Проверьте суммарное усилие проворачивания ведущей и ведомой шестерни — 0,21 — 0,42 Н/м. Проверку осуществляйте путем проворачивания за фланец ведущей шестерни;
6. Измерьте боковой зазор (температурный зазор) в зацеплении ведомой и ведущей шестерен. Измерение производится стрелочным индикатором, прикрепленным к фланцу картера, в перпендикулярном направлении к зубу ведомой шестерни. Зазор должен находится в пределах 0,15 — 0,25 мм. Проверку производить на 3 — 4 зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать значения 0,05 мм. Если измеренный боковой зазор между ведущей и ведомой шестерней меньше 0,15 мм то нужно заменить регулировочное кольцо 27 меньшей толщины.

Проверка зацепления ведущей и ведомой шестерни по пятну контакта выполняется в следующей последовательности:

1. Окрасте по 2 зуба ведомой шестерни краской в 3 или 4 местах равномерно по окружности;
2. Вращайте дифференциал за ведомую шестерню до момента образования оттиска контакта;

3. № 1 указывает на правильный контакт шестерен.

   В остальных случаях необходимо будет выполнять следующие действия:

   • При контакте по вершине зуба (№ 2) ведущую шестерню подвиньте к ведомой. Для этого увеличьте толщину регулировочного кольца 12. Для сохранения размера бокового зазора на эту же величину уменьшите толщину регулировочного кольца 27.
   • При контакте у основания зуба (№ 3) ведущую шестерню отодвиньте от ведомой;
   • При контакте на узком конце зуба (№ 4), ведомую шестерню отодвиньте от ведущей ;
   • При контакте на широком конце зуба (№ 5), ведомую шестерню подвиньте к ведущей. Для этого увеличте толщину регулировочного кольца № 27. Для сохранения бокового зазора между ведомой и ведущей шестерней одновременно отодвиньте ведущую шестерню от ведомой. Для этого уменьшите толщинй регулировочного кольца 12.
4. Отворачивая по очереди крепежные болты 28, нанесите на их резьбу анаэробный герметик УГ — 6, предварительно обезжирив резьбовое соединение.
5. Заверните болты 28 с усилием 14 — 16 кгс/м;
6. Поставьте на крышку подшипника дифференциала стопорную пластину 19 и закрепите ее болтом 18 с усилием 1,1 — 2,5 кгс/м, предварительно нанеся на его резьбу анаэробный герметик;
7. Установите прокладку 24 и крышку 21 картера и затяните крепежные болты моментом 1,1 — 2,5 кгс/м;
8. Если при эксплуатации авто происходит нагрев картера в зоне подшипников ведущей шестерни и подшипников дифференциала свыше 90 oС (вода кипит на картере), то произведите регулировку редуктора заднего моста повторно.

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.
Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.
В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой

Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.
Крайне важно наличие втулок в местах, как показано на изображении

Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену.

В этих местах должны стоять бронзовые втулки

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса

Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять). Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить

Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

УАЗ — распространенная машина на российских дорогах. Особенности ее конструкции позволяют без проблем передвигаться на асфальтированных участках, а также по бездорожью. Ремонт переднего моста УАЗ невозможен без знания схемы колесного редуктора, устройство которого похоже на аналогичную деталь заднего моста. Ключевое отличие — особенность крепления и установки главной шестерни, конструктивные параметры шарикового подшипника, расположенного в специальном отсеке-стакане.

Определение и назначение

Колеса автомобиля нуждаются в соединительной балке, которая бы поддерживала их, была надежной опорой и крепежом. В роли такой балки выступает мост. Он берет на себя все нагрузки, которые возникают во время движения, и гасит их упругими деталями. Если бы это устройство не было предусмотрено, автомобиль не справился бы с теми задачами, которые ему приходится выполнять.

Если мост является ведущим, то, помимо соединительной функции, он еще выполняет роль передатчика крутящего момента. Ведущий мост — это сложнейшее устройство, узел, состоящий из массы деталей. Каждая из них несет на себе определенные рабочие функции. Убрать одну деталь — и машина уже будет недееспособной

Вот почему так важно регулярно проверять качество всех составляющих автомобиля. Устройство моста включает следующие элементы:

• рессоры;
• полуось;
• дифференциал;
• главную пару.
