Карбюратор к151с газ двигатель 402 с кронштейном (пекар)

Модификации

В рамках серии К-151 выпускается несколько модификаций карбюраторов. Все они имеют одинаковый принцип работы, но отличаются техническими характеристиками.

Таблица: параметры карбюраторов серии К-151

Модель	К-151	К-151В К-151Г	К-151И	К-151Д
Диаметр диффузоров, мм: большого; малого.	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5
Диаметр смесительной камеры, мм	32/36	32/36	32/36	–
Пропускная способность жиклёров, см 3 /мин:
Главная дозирующая система: топливный жиклёр; воздушный жиклёр.	225/300 330/330	225/330 300/230	225/380 330/330	230/340 330/330
Система холостого хода и переходная система второй камеры топливный жиклёр; первый воздушный жиклёр; второй воздушный жиклёр; эмульсионный жиклёр.
Топливный жиклёр эконостата	280	280	280
Диаметр распылителя ускорительного насоса, мм	0,4	0,4	0,4	0,35
Производительность ускорительного насоса, см 3 /10 циклов	7,5–12,5	5,0–9,0	10,0–14,0
Пусковые зазоры, мм: воздушной заслонки; дроссельной заслонки.	1,4–1,7 1,1–1,3	1,4–1,7 1,1–1,3	1,4–1,7 1,1–1,3
Уровень поплавковой камеры, мм	20,0–23,0	20,0–23,0	20,0–23,0	20,0–23

Модификация определяется мощностью двигателя.

Схемы топливной системы и зажигания для Газели с двигателем 406

Коммерческие автомобили ГАЗ начали выпускаться в 1994 году, поначалу комплектовались только движками ЗМЗ-402. Позже на этих машинах стали устанавливаться карбюраторные 16-клапанные моторы ЗМЗ-4061.10 (под бензин А-76) и ЗМЗ-4063.10 (для работы на топливе Аи-92).

ЗМЗ-4063 – это двигатель внутреннего сгорания (ДВС), который уже не выпускается Заволжским моторным заводом, но эксплуатируется и по сегодняшний день. Мотор имеет электронную систему зажигания, но при этом топливную систему с карбюраторным впрыском (КВ), модель карбюратора, устанавливаемая с завода – К151Д. Электросхема зажигания – микропроцессорная, в ее состав входят элементы:

• электронный блок управления;
• две сдвоенные катушки;
• высоковольтные провода с наконечниками;
• датчики положения коленчатого и распределительного валов;
• свечи зажигания;
• температурный датчик охлаждающей жидкости;
• проводка («коса»).

Система (схема) питания у автомобилей с КВ очень простая, состоит из минимума компонентов, и это:

• бензобак;
• топливопроводы, включая шланги подачи и «обратку»;
• топливные фильтры тонкой/грубой очистки;
• механический бензонасос;
• воздушный фильтр корпусом;
• карбюратор.

При желании на Газель с ДВС ЗМЗ-4063 можно установить газобаллонное оборудование (ГБО), но только первого или второго поколения, купить его можно очень недорого. Только здесь есть один существенный минус – оборудование уже считается устаревшим, не отвечает всем современным требованиям безопасности.

Основные неисправности карбюратора К151

В процессе эксплуатации данных устройств дозирования возможны неполадки, которые выявляются по признакам нарушения работы двигателя.

Не держит холостые обороты

Данная неисправность возникает часто из-за обеднения топливной смеси. Виною этому становится сбой настроек нейтрального хода карбюратора или банальное засорение каналов. Ещё один из вариантов, что криво установлен поплавок в камере.

Карбюраторы, оснащённые электроклапаном, регулируются так:

• ослабить слегка винт регулировки ХХ;
• проверить обороты;
• если они изменились, затягивать винт до тех пор, пока обороты не нормализуются.

Заливает (переливает)

Не редкость и перелив, возникающий из-за переобогащения бензиновой смеси

Определить данную неисправность легко, достаточно обратить внимание на сильный запах горючего и подтёки топлива из распылителей. Также из выхлопной трубы может валить чёрный дым

Как правило, перелив не даёт мотору возможности нормально запускаться. Особенно актуально это на прогретых двигателях, которые даже после успешной попытки завода работают нестабильно. При задействовании акселератора начинаются провалы и рывки.

Для исправления ситуации достаточно настроить поплавковую камеру. Здесь есть несколько вариантов, как поступить:

1. Повреждение игольчатого клапана. Надо проверить работоспособность иглы — на неё подаётся разрежение и тестируется открывание/запирание. Подробнее про ремонт клапана читайте ниже;
2. Зависание клапана. В этом случае надо постучать молотком несильно по крышке карбюратора. Это повлияет на клапан. Не исключено, что рассох уплотнитель или элемент завёрнут недостаточно плотно;
3. Залипание клапана. Происходит такое из-за попадания в топливо масла. Примеси могут оседать в топливном резервуаре, а оттуда в виде липкого раствора проникать в устройство дозирования. Решается неисправность заменой всего ремкомплекта, можно вместе с жиклёрами. Менее затратный вариант — обработать иглу специальной пастой;
4. Разрушение поплавка. Испорченный элемент начнёт просто тонуть в бензине, таща за собою клапан. По этой причине жидкость будет постоянно закачиваться внутрь камеры, что и станет причиной перелива. Дырявый поплавок можно определить по звуку жидкости в нём — достаточно снять его и потрясти над ухом. В крайнем случае, деталь разрешено запаять;
5. Заедание поплавка, касание стенок корпуса. Это уже говорит о неправильной настройке положения. Также рекомендуется проверить ход поплавка при вертикальном поставленной верхней части карбюратора — естественно, перед тестом верх нужно демонтировать.

Замерзание системы

Осенью, а особенно зимой К-151 может замерзать. Такое случается при передвижении по дорогам на высокой скорости. Причина — заслонка воздуха остаётся постоянно открытой. Данная ситуация грозит большой проблемой. Лёд закроет воздушные отверстия дозирующего устройства. Смесь начнёт переобогащаться, а свечи зажигания — обрастать нагаром.

Что делать? Во время езды по трассе определить на слух, что характер работы ДВС изменился, остановиться. Снять верх воздушного фильтра, внимательно осмотреть диффузоры. При наличии в этом месте твёрдых капель, немного подождать — лёд растает, можно продолжать путь.

Другие причины замерзания карбюратора:

• испорчен электроклапан ХХ;
• засорена или повреждена сеточка-фильтр;
• воздушная заслонка закрывается не до конца;
• подсасывает воздух через соединения устройства.

Тюнинг

Несложная доработка может оптимизировать его работу и заметно продлить срок службы. Для этого на холодном двигателе нужно выполнить следующие операции.

1. Из карбюратора выкручивается пробка топливного жиклёра.
2. Тонкой медной проволокой из гнезда достаётся сам жиклёр.
3. Снимается жиклёр с электромагнитного клапана.
4. Отверстие в жиклёре увеличивается на 0.05–0.1 мм в зависимости от модификации.
5. Доработанный жиклёр закручивается на клапан.
6. Снятое устройство возвращается на место.

Увеличение пропускной способности жиклёров улучшает динамику автомобиля

При этом нужно обязательно заменить резиновый уплотнитель клапана. Прокладка электромагнитного клапана — наиболее уязвимое место карбюраторов серии К-151.

Увеличение пропускной способности топливного жиклёра заметно улучшит динамику автомобиля.

Аналогичным образом можно доработать воздушный жиклёр.

К151Д

Для «Газели» с 406-ым двигателем был предусмотрен свой карбюратор, и он несколько отличался от «Волговского», который шел с 402-ым мотором. Маркировка у карбюраторов тоже была разная, у «Волги» – модель К151С, у «Газели» – К151Д. Внешне устройства совершенно одинаковые, разница лишь в начинке. В модели К151Д носики насоса-ускорителя впрыскивают топливо сразу в обе камеры карбюратора, на К151С – только в первую камеру. Еще у карбюраторов разные сечения жиклеров. У карбюраторных ЗМЗ 406 на «Газели» отмечается одна проблема – довольно большой расход топлива Газели, особенно, когда автомобиль груженый, и едет на скорости выше 60 км/час. Проблема присутствует до сих пор, и каждый хозяин коммерческого автомобиля пытается решить ее по-своему.

Настройка карбюратор К-151

Комплексная настройка карбюратор К-151д регулировка включает следующие мероприятия:

• регулировка поплавковой камеры (ПК);
• корректировка пускового устройства (ПУ);
• регулировка системы холостого хода (ХХ).

Регулировка ПК

Предварительно нужно снять крышку карбюратора. С поплавковой камеры с помощью резиновой груши отсасывается не меньше четверти топлива. Затем установите коленчатый вал мотора в положение, которое блокирует движение диафрагмы топливного насоса. Начните подкачивать горючую смесь вручную. Как только уровень стабилизируется, прекратите операцию. Зеркало жидкости должно находиться на высоте 3 см от верхней кромки средней части карбюратора. Чтобы увеличит уровень топлива до необходимых показателей, с помощью отвёртки немного отогните вверх язычок поплавка, не снимая его. Для уменьшения уровня, язычок нужно отогнуть вниз. При этом нужно придерживать поплавок, чтобы он не поднимался.

Регулировка ПУ

Настройка может выполняться как на снятом карбюраторе, так и на устройстве, находящемся на штатном месте в автомобиле.

Регулировка ПУ на предварительно снятом карбюраторе. Сначала необходимо слегка открыть дроссельную заслонку, повернув до упора и зафиксировав рычаг управления спусковым устройством. Затем отпускаем ДЗ и с помощью сверла или другого инструмента проверяем зазор между кромкой заслонки и стенкой камеры. Он должен быть в пределах 1,65 ±1,5 мм. Для корректировки этого зазора сначала отворачиваем контргайку, а затем вращаем винт-упор. При этом необходимо помнить, что для корректной работы механизма плоскость головки винта должна всегда находиться в положении перпендикулярном плоскости кулачка. Иными словами, вращать винт следует кратно половине оборота.

Вслед за этим производим регулировку тяги, которая соединяет ось воздушной заслонки с рычагом управления ПУ. При полностью закрытом положении заслонки величина зазора между рычагами должна быть 0,5 ±0,3 мм. При необходимости увеличиваем или уменьшаем длину тяги вращением её головки.

На следующем этапе проверяем зазор при наличии разряжения. Не отпуская рычага управления ПУ, с помощью отвёртки утапливаем шток и замеряем зазор у нижней кромки заслонки. Его величина должна быть в пределах 6,5 ±0,5 мм. При необходимости регулируем зазор вращением винта, который стягивает  половинки рычага ПУ.

Регулировка ПУ на автомобиле. Сначала снимаем воздушный фильтр и запускаем двигатель. Затем аккуратно нажимаем на педаль газа и вытягиваем на себя рычаг управления заслонкой насколько это возможно. При максимальном открытии воздушной заслонки обороты двигателя должны быть в пределах 2600 ±1000 об/мин. Если частота вращения выходит за эти пределы, отворачиваем контргайку и крутим винт-упор рычага ДЗ первой камеры в ту или иную сторону до достижения необходимых оборотов. После этого затягиваем контргайку.

Неисправности и их устранение

Обмерзание корпуса экономайзера

У карбюратора К-151 на некоторых двигателях наблюдается одна неприятная особенность. При влажной минусовой погоде топливная смесь в карбюраторе активно конденсируется на его стенках. Это происходит за счет высокого разрежения в каналах на холостом ходу (смесь движется очень быстро, что приводит к понижению температуры и образованию наледи). Обмерзает в первую очередь корпус экономайзера, так как воздух поступает в карбюратор именно отсюда, а проходное сечение каналов здесь самое узкое.

Хобот шланга забора воздуха можно кинуть прямо к коллектору. Либо изготовить так называемую «жаровню» — тепловой экран из металлической пластины, который ложится на выпускные трубы и к которому подключается шланг воздушника (см. рис.).

«Жаровня»

Также, чтобы снизить риск возникновения проблемы обмерзания экономайзера, перед поездкой прогреваем двигатель до рабочей температуры в 60 градусов. Несмотря на теплоизоляционную прокладку от двигателя карбюратор все равно получает некоторое количество тепла.

Правка фланца

При частой разборке и снятии карбюратора, а также при чрезмерном усилии при затяжке фланца к двигателю может деформироваться его плоскость.

Существует немало способов решения этой проблемы. Но самым простым и доступным является следующий метод:

1. Нагреваем плоскость фланца карбюратора при помощи газовой горелки. Предварительно вынимаем все составные узлы и детали карбюратора (штуцера, рычаги и т.д.).
2. Кладем плоскость поплавковой камеры на ровную поверхность.
3. Как только карбюратор нагреется, сверху на фланец кладем толстый ровный кусок твердого металла. Ударяем по куску не слишком сильно, каждый раз переставляя его в разные места. В основном, изгиб у фланца идет по краям, в районе отверстий под болты.

Полезное видео

Подробнее о способе правке фланца рекомендуем посмотреть интересное видео:

Чтобы предотвратить дальнейший изгиб фланца, достаточно один раз равномерно его затянуть к двигателю и больше не снимать. Как мы убедились выше, чистку и настройку карбюратора можно проводить, не демонтируя его с двигателя.

Ремонт насоса-ускорителя

Если возникают неисправности ускорительного насоса карбюратора, двигатель начинает «захлебываться», при резком наборе оборотов двигателя получается провал. Достаточно часто причиной такой работы ДВС является засорившийся «носик» распылителя топлива, также может выйти из строя диафрагма ускорительного насоса.

Дефекты диафрагмы определяются внешним ее осмотром, добраться до нее можно легко, не снимая карбюратора с двигателя

Для этого нужно отвернуть четыре винта крышки (на рисунке снизу – под номером 11), но снимать ее нужно аккуратно – важно не потерять пружину, которая находится внутри узла

Чтобы определить исправность распылителя ускоритель насоса, необходимо снять корпус воздушного фильтра, рукой повернуть дроссельную заслонку и посмотреть, идет ли топливо через «носик» ускорителя. Если распылитель засорился, его можно попытаться продуть, но для этого потребуется снимать крышку карбюратора. Если носик не продувается, его следует заменить, работа по его замене также выполняется без снятия всего узла. Замену распылителя ускорительного насоса производим следующим образом:

• снимаем воздушный фильтр;
• отсоединяем трос подсоса;
• отворачиваем семь винтов верхней крышки карбюратора;
• вынимаем шплинт тяги пускового механизма, освобождаем тягу, демонтируем крышку;
• отворачиваем винт распылителя, продуваем или меняем деталь;

Возможные проблемы в функциональности карбюратора К-151

Многими автовладельцами вышеобозначенных автомобилей тщательно изучаются устройство, ремонт и регулировка карбюратора К-151, так как большинство неисправностей этого агрегата связано может быть с неквалифицированной регулировкой, а также засорением калибровочных отверстий смолистыми твердыми отложениями или мелкими частицами.

Среди основных проблем в работе рассматриваемого устройства выделяются следующие:

• нестабильно работает двигатель ЗМЗ-402 на холостом ходу. Эта проблематика может быть сформирована состоянием проводки между педалью акселератора и карбюратором. Чтобы это точно диагностировать, нужно от устройства отсоединить провод, после чего на работающем двигателе подвигать дроссель вручную. При снижении оборотов проблема заключаться будет в проводе, а если этого не происходит, то нужно проверить карбюратор К-151 на наличие загрязнений и коррозии;
• при обнаружении протечки бензина причина этого явления может скрываться в неполадках поплавковой камеры, некорректном положении поплавка или повышенном давлении;
• нагар на свечах выступает признаком избыточной топливной подачи. Причиной этого могут выступать неправильный уровень топлива или неисправный клапан. В первом случае осуществляется регулировка поплавка и проверка давления.

Описание конструкции

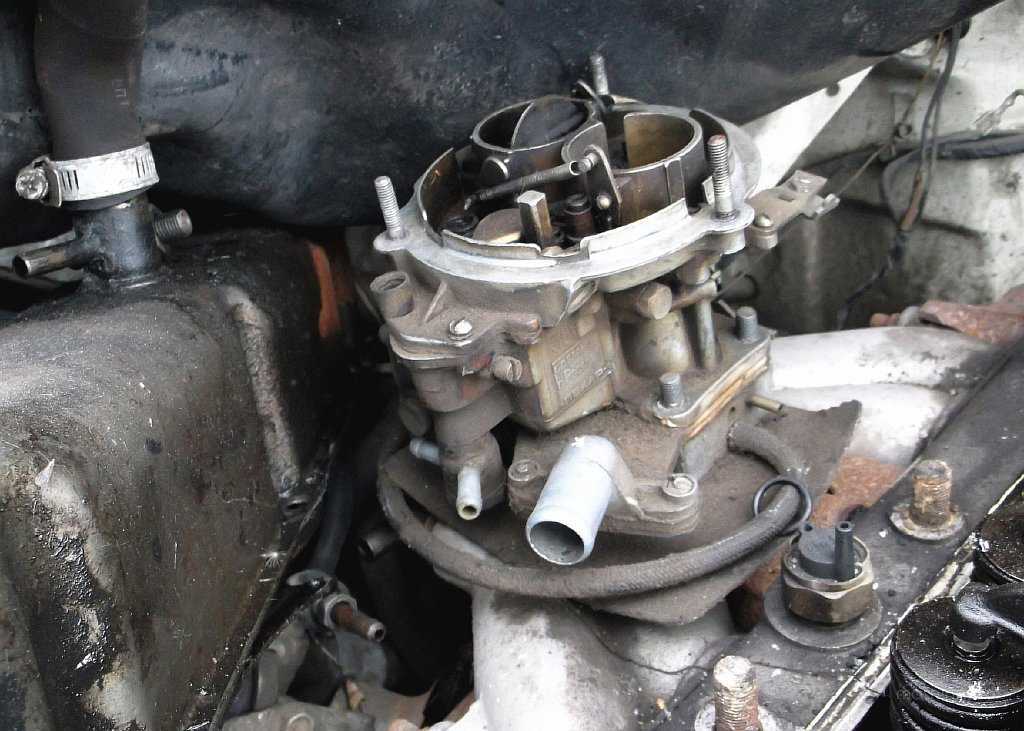

Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).
Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
  поплавковый механизм;
  топливодозирующие системы;
  главные дозирующие системы
  первой и второй камер;
  система холостого хода;
  переходная система второй камеры;
  эконостат;
  ускорительный насос;
  пусковое устройство
  клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
  система вентиляции картера;
  система вентиляции поплавковой камеры;
  механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной
заслонки второй камеры.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Тарировочные данные карбюратора К-151Д

Параметры	Первая камера	Вторая камера
Жиклер топливный главный*	225±3,0	340±4,5
Жиклер воздушный главный*	330±4,5	330±4,5
Блок жиклеров системы холостого хода с эмульсионной трубкой*:	жиклер топливный	95±1,5	–
жиклер воздушный	85±1,5	–
Жиклер воздушный системы холостого хода	425±6	–
Жиклер эмульсионный системы холостого хода*	280±3,5	–
Жиклер топливный переходной системы*	–	150±2,0
Жиклер воздушный переходной системы*	–	270±3,5
Диаметр отверстия в винте-держателе распылителя эконостата, мм	–	2+0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1+0,06	–
Диаметр седла топливного клапана, мм	2,2+0,06	–
Диаметр диффузоров, мм:	малых	10,5+0,1	10,5+0,1
больших	23+0,045	26+0,045
Производительность ускорительного насоса за 10 полных ходов, см3	10±2
Уровень топлива от верхней кромки корпуса, мм	21,5+1,5
* В таблице даны маркировки, нанесенные на жиклерах с указанием погрешности при измерении их пропускной способности.

Функции и устройство карбюратора

В современных двигателях за приготовление ТВС отвечает электронная система, работающая в паре с инжектором. Предшественником этой схемы является карбюратор, который в состоянии готовить качественную горючую смесь без какого-либо участия электронных мозгов. А поскольку пропорции смеси меняются в зависимости от режима работы мотора, карбюратор должен уметь готовить оптимальный состав при любых нагрузках, от холостых до максимальных оборотов вращения коленвала. И, нужно сказать, он хорошо справляется с этой задачей. Даже сегодня К-151 можно встретить на таких отечественных автомобилях, как «Газель» со всеми её модификациями, ИЖ, «Волга», и, конечно же, УАЗ.

Хотя в ассортименте торговой марки Пекар имеется немало моделей, «сто пятьдесят первой» отведено почётное место, причём существует немало модификаций этого карбюратора, отличающихся в названии буквой после численного обозначения модели. В частности, автомобили ГАЗ-3302 (или просто «Газель»), а также ГАЗ-3102 («Волга») комплектуются карбюратором модификации К-151С. Различия между модификациями состоят в жиклёрах разного диаметра, рассчитанные для подготовки ТВС для конкретных силовых агрегатов.

Состав карбюратора Пекар-151:

• корпус с поплавковой камерой;
• вторичный верхний корпус, в котором устанавливаются дроссельные заслонки, управление которыми осуществляется приводным тросиком, соединённым с педалью акселератора;
• крышка ПК, служащая площадкой для установки запорного механизма, предотвращающего переполнение камеры горючим. Здесь же расположена воздушная заслонка, используемая при пуске и прогреве холодного мотора;
• дозирующая система, которая ответственна за формирование топливовоздушной смеси и включает каналы определенного диаметра, два воздушных и такое же количество топливных жиклёров;
• подсистема холостого хода, используемая при работе силового агрегата в режиме холостых оборотов. Включает обводной канал, по одному топливному и воздушному жиклёру, винты регулировки количества/качества горючей смеси, клапан экономайзера мембранного типа;
• насос-ускоритель, отвечающий за равномерную динамику двигателя, без провалов при резком увеличении оборотов. Включает дополнительные каналы, проходящие в корпусе с поплавковой камерой, мембранное устройство, шариковый клапан и распылитель бензина;
• эконостат – деталь, которая обогащает смесь при работе мотора на повышенных оборотах. Включает систему дополнительных каналов, предназначенных для подачи во впускной коллектор внеплановой порции горючего при полностью открытых дроссельных заслонках;
• переходная система, которая задействуется на начальной стадии открытия ДЗ, расположенной во вторичной камере и служит для плавного роста оборотов. Включает в себя пару жиклёров обеих типов.

Таким образом, К-151 относится к категории двухкамерных карбюраторов, в котором ДЗ открываются последовательно. Во входной штуцер интегрирован сетчатый фильтр. Предусмотрен в нём и топливопровод, предназначенный для слива излишков бензина обратно в бак и для защиты от избыточного давления в камере. Как видим, простым это устройство назвать нельзя, поэтому для выполнения его настроек требуется немалый опыт.

Устройство и принцип работы, схема

Карбюратор предназначен для высокоточной дозировки топливовоздушной смеси и последующей доставки её в цилиндры двигателя.

В карбюраторе К-151 имеются 2 параллельно расположенных канала, через которые проходит очищенный воздух из фильтра. В каждом из них есть поворотный дроссель (заслонка). За счет такой конструкции карбюратор назван двухкамерным. А привод дросселя устроен таким образом, чтобы в зависимости от усилия нажатия на педаль газа (т.е. изменения режимов работы ДВС), поочередно открывалась первая заслонка, а затем вторая.

В середине каждого воздушного канала расположены конусообразные сужения (диффузоры). Через них проходят потоки воздуха, за счет которых топливо всасывается через жиклеры из поплавковой камеры.

Помимо этого в карбюраторе присутствуют следующие компоненты:

1. Поплавковый механизм. Он предназначен для поддержания постоянного уровня топлива в поплавковой камере.
2. Главные дозирующие системы первичной и вторичной камеры. Предназначены для приготовления и дозировки топливовоздушной смеси для работы двигателя на разных режимах.
3. Система холостого хода. Она предназначена для работы двигателя на минимальных устойчивых оборотах. Состоит из специально подобранных жиклеров и воздушных каналов.
4. Переходная система. Благодаря ей происходит плавное включение в работу вторичной камеры. Функционирует на переходном режиме между холостым ходом и высокими оборотами двигателя (когда дроссельная заслонка открыта менее чем наполовину).
5. Пусковое устройство. Предназначено для облегченного запуска мотора в холодное время года. Вытягивая тягу подсоса, мы поворачиваем воздушную заслонку в первичной камере. Тем самым, перекрывается канал и создается необходимое разрежение для переобогащения смеси. Одновременно с этим на небольшой угол приоткрывается дроссельная заслонка.
6. Ускорительный насос. Топливоподающее устройство, которое компенсирует подачу горючей смеси в цилиндры при резком открытии дросселя (когда потоки воздуха быстрее смеси).
7. Эконостат. Дозирующая система вторичной смесительной камеры. Представляет собой распылитель, через который происходит дополнительная подача топлива в камеру при полностью открытом дросселе (когда скорость потока воздуха в диффузоре максимальна). Тем самым нивелируется обеднение смеси на высоких оборотах двигателя.
8. Клапан-экономайзер (ЭПХХ). Отвечает за отключение подачи топлива в карбюратор на режиме принудительного холостого хода (ПХХ). Необходимость в нем связана с резким возрастанием CO (окисей углерода) в отработавших газах при торможении автомобиля двигателем. Что губительно влияет на работу двигателя.
9. Система принудительной вентиляции картера. Через нее токсичные газы из картера двигателя попадают не в атмосферу, а в воздушный фильтр. Оттуда они уже с очищенным воздухом попадают в карбюратор для дальнейшего смешивания с топливом. Но система не работает на холостом ходу, т.к. не хватает параметров разрежения для всасывания. Поэтому придумана дополнительная малая ветвь. Она соединяет штуцер отвода картерных газов с пространством за дросселем карбюратора, где действует максимальное разрежение.

Ниже представлена подробная схема карбюратора К-151 с обозначениями:

Общее описание карбюратора, конструктивные особенности

Карбюратор ОКИ, после доработки, имеет некоторые особенности, отличающие его от аналогов, устанавливаемых на других автомобилях, например, — поплавковая камера расположена поперек корпуса карбюратора. Такой подход позволяет получать обогащенную топливную смесь в моменты разгона или торможения.

Кроме того, карбюраторы этой серии имеют упрощенную конструкцию за счет того, что в нем практически нет электронных компонентов.

В конструкцию этого узла входят следующие сборочные единицы и узлы:

• клапанный механизм;
• устройство для запуска двигателя;
• штуцеры;
• регулировочный рычаг;
• дроссельные заслонки;
• камера с поплавковым механизмом.

Все перечисленные компоненты скомпонованы в одном корпусе. Для их защиты от уличной грязи, и воздействия атмосферных воздействий устанавливают защитную крышку.

У автомобиля ОКА карбюратор можно условно разделить на три части – верхнюю, среднюю и нижнюю.

В первую входят крышка, шпильки крепления воздушного фильтра и штуцера подачи топлива. Во вторую часть входят – собственно сам карбюратор в комплекте с диффузорами и поплавковой камерой, в которой должен поддерживаться должный уровень топлива. В третью установлены дроссельные задвижки и тяги приводов.

Карбюратор, который устанавливают на автомобиль ОКА, призван решать те же задачи, что и аналогичные устройства, которые используются на других моделях легковых автомобилей. Да и схема работы таких устройств примерно одинакова, то есть – жидкое топливо поступает в поплавковую камеру и подается в камеру, где проходит ее насыщение воздухом.

Капли топлива дробятся с помощью установленных там распылителей и это позволяет воздуху легко проникать в топливо. После обогащения, смесь, пройдя через диффузоры, устремляется в камеру сгорания.
