Датчик наддува газ 560 признаки отказа

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105.

Среди ее особенностей следует отметить:

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.

Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

Немного истории «Волги Сайбер»

В 2006 году на Горьковский автозавод была передана вся документация и необходимое оборудование для производства новой легковушки, впервые машина была представлена в Москве на выставке «Interauto, которая проходила в 2007 году с 29 августа по 4 сентября. Новая модель получила название ГАЗ «Сайбер», и с «Себрингом» есть какое-то созвучие.

Волга Siber — вид сбоку

Первоначально планировалось выпускать Volga Siber с тремя видами двигателей – объемом 2,0L, 2,4L и 2,7L. Двухлитровый мотор предполагали укомплектовывать механической коробкой передач, а 4-цилиндровый ДВС 2,4 л и «шестерку» 2,7 л собирались оснащать автоматической трансмиссией.

Но по ряду причин в серийное производство пошел только Chrysler 2,4L, от других вариантов нижегородцы решили отказаться. Много упоминается в источниках информации о присутствии двухлитрового мотора на «Сайбере» с МКПП, но в реальности такой комплектации практически не попадается. Возможно, такие «Волги» обслуживали госчиновников и представителей МВД.

Интерьер салона и приборная панель волги сайбер

В розничную продажу автомобили поступили лишь ближе к середине осени. На машинах устанавливалась автоматическая 4-ступенчатая трансмиссия с электронным управлением – других вариантов коробки передач на тот момент не предусматривалось. Только к апрелю 2010 года Siber стал укомплектовываться и механической КПП – это была пятиступенчатая коробка передач модели NV-T350.

Коробка передач NV-T350

Проект был недолгим, и к концу 2010 года полностью свернут. За все время ГАЗ выпустил всего лишь около 9000 автомашин модели «Волга Сайбер». В дальнейшем конвейер переоборудовали для сборки Skoda и Volkswagen, собственных легковых автомобилей ГАЗ так больше и не производил. Но если быть честным, то и Volga Siber собственной моделью назвать сложно. Хотя у «Сайбера» нашлось немало поклонников, в чем можно убедиться, зайдя на форумы «Волговодов».

Характеристики

Инжекторный двигатель на авто «Газель-бизнес» имеет следующие технические характеристики:

Тип мотора – четырехтактный бензиновый агрегат с 4-мя цилиндрами.
Система впрыска – микропроцессорное управление с зажиганием и подачей воздуха.
Объем цилиндров (куб. см) – 2 464.
Стандартная мощность при скорости вращения 4,5 тысячи оборотов – 214 Нм.
Фильтр – воздушный сухой сменный элемент.
Охлаждающая система – закрытого типа с принудительной циркуляцией.
Генератор – со встроенным блоком и контроллером напряжения.
Датчики контроля перегрева системы и давления масла.
Стартер – дистанционный, электромагнитный вариант с редуктором.

Технически мотор объемом 2,46 литра и мощностью 140 лошадиных сил вполне позволяет автомобилю пойти на обгон, выполнить крутой маневр при полной загруженности.

Экстерьер

Отличить по внешнему облику Siber от заокеанских братьев было достаточно непросто. Да, тут было наличие иных бамперов, другой радиаторной решетки и оптики, которая соответствовала российским требованиям.

Однако на этом, пожалуй, и кончились отличия. Поэтому назвать автомобиль чисто русским просто рука не поднимется. Также весьма интересен факт, что в процессе «русификации» внешность американца была доработана подрядчиком со стороны – английским кузовным ателье Ultramotive.

Седан Волга Сайбер

Весьма обидно, что во время усовершенствований американскими специалистами в 2003 году, машина уже лишилась овального воздухозаборника, в который прекрасно вписывался знаменитый Волговский «китовый ус» в стилистике дебютной 21-ой. Взамен него на Себринг поставили трапециевидную решетку, которая немного напоминала носовую часть немецкого Ауди.

Если говорить про обрусевшую вариацию Сайбера, то она еще лишилась «птички» Крайслера на решетке, которая опять-таки навевала воспоминания о 21-й Волге. Установленные сзади фонари имели центральные выступы вниз, а на Сайбере они были прямыми. Переднее освещение американской версии смотрелось лучше и более стильно.

Волга Сайбер вид сзади

Расположенные по бокам зеркала у ГАЗовского автомобиля были больше, что было более приемлемым решением. Передний бампер вместе с радиаторной решеткой «Волги» был более современным, а задний – у американской модели был объемным и без катафотов. По фото можно заметить всю схожесть.

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

Большим количеством всевозможных датчиков;
Увеличенной длиной проводов;
Электронными блоками управления подсистемами и всем силовым агрегатом;
Бортовым диагностическим модулем (компьютером).

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

бортовой компьютер,
маршрутный компьютер;
мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

Положение шагового двигателя.
Обороты двигателя.
Коды ошибок контроллера впрыска.
Массовый расход воздуха.
Положение дроссельной заслонки.
Значение бортового напряжения.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

С дросселем;
С датчиком коленвала;
С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

ТО Гагораспределительного маханизма

Техническое обслуживание газораспределительного механизма двигателя ГАЗ-560 заключается в периодической проверке и, при необходимости, регулировке зазоров в приводе клапанов, проверке натяжения зубчатого ремня привода распредвала и замене ремня каждые 120 000 км. Регулировку зазоров между рычагами клапанов и затылками кулачков распредвала необходимо на холодном двигателе (10-25 градусов С), болты крепления корпуса распредвала должны быть затянуты, натяжение зубчатого ремня привода распредвала должно быть отрегулировано. Проверка и регулировка зазоров в приводе клапанов производится в следующем порядке: обеспечивается доступ к крышке корпуса распредвала и она снимается; коленвал поворачивается до положения, которое соответствует ВМТ конца такта сжатия первого цилиндра, грань с цифрой 1 на распредвале направлена в верх, а метка на шкиве распредвала совпадает с верхним краем корпуса распредвала со стороны натяжного ролика;

Внимание! Вращать коленвал следует при помощи гайки крепления шкива генератора, одновременно ключом с квадратом на 9 мм необходимо усилить натяжение поликлинового ремня, поджав механизм натяжения к ремню. В целях избегания повреждений распредвала использовать для вращения коленвала грани на распредвалу не рекомендуется

проверяются зазоры между кулачками и рычагами, начиная с первого цилиндра, в случае необходимости зазоры регулируются путем вращения регулировочного винта 2 ключом типа TORX (см. рис.3.2.10): зазоры выпускных клапанов – 0,30-0,34 мм, зазоры впускных клапанов – 0,15-0,19 мм; коленвал проворачивается на 180 градусов по часовой стрелке, проверяются зазоры у клапанов третьего цилиндра, в случае необходимости зазоры регулируются; коленвал проворачивается на 180 градусов по часовой стрелке, проверяются зазоры у клапанов четвертого цилиндра, в случае необходимости зазоры регулируются; коленвал проворачивается на 180 градусов по часовой стрелке, проверяются зазоры у клапанов второго цилиндра, в случае необходимости зазоры регулируются.

Рис.1 Измерение натяжения зубчатого ремня

1 – прибор; 2 – эксцентриковый ролик; 3 – шестигранник

Натяжение зубчатого ремня привода распредвала должно находиться в пределах 50±5 кгс (50±5 даН), это соответствует зеленому сектору шкалы прибора (рис.1). В случае необходимости натяжение регулируется в таком порядке: устанавливается прибор для определения натяжения ремня между натяжным шкивом и шкивом распредвала;

Внимание! Необходимо следить, чтобы прибор не касался корпуса распредвала;

при помощи торцевого ключа на 8 мм ослабить крепление натяжного ролика; удерживая торцевым ключом на 8 мм болт натяжного ролика, при помощи накидного ключа на 32 мм поворачивать натяжной ролик ПРИТИВ ЧАСОВОЙ СТРЕЛКИ (рис. 2), до натяжения ремня 50±5 даН (50±5 кгс); удерживая натяжение ремня на заданном уровне, затягивается болт натяжного шкива моментом 4,5±1 кгс*м (4,5±1 даН*м).

Источник

Как проводят диагностику ходовой части и ремонт ходовой соболь ?

Ремонт данной системы начинается с тщательной диагностики состояния автомобиля, что позволяет выявить весь перечень имеющихся неисправностей. Не стоит пытаться выполнить данную операцию своими силами — для этого потребуется специальное диагностическое оборудование.

Диагностические работы при этом включают в себя не только осмотр ходовой части, но и смежных узлов, которые также принимают на себя повышенные нагрузки в процессе эксплуатации. Операции обычно выполняются в следующей последовательности:

проверка ходовой;
обследование амортизаторов и состояния рулевой рейки;
выявление возможных люфтов в механизмах;
проверка состояния сайлентблоков, подшипников ступиц, дисков, суппортов, тормозных колодок и барабанов.

Такая всесторонняя проверка позволяет объективно оценить состояние автомобиля и принять соответствующие меры для своевременного устранения неисправностей.

ГАЗ-61

Первый легкий полноприводник — ГАЗ-61 — создал конструктор Виталий Грачев на базе «эмки» в 1939-м. Крутящего момента рядной «шестерки» ГАЗ-11 было достаточно, чтобы обойтись четырьмя ступенями коробки передач от полуторки без дополнительной пониженной передачи в раздатке. В приводе передних колес использовали ШРУСы! Опытные образцы собирали с кузовами фаэтон (модель 61–40), седан (61–73) и пикап с цельнометаллической кабиной (61–415). В мелкосерийное производство в 1941 году успели попасть лишь седан да упрощенный пикап 61–416 с открытой кабиной. Всего до конца войны сделали около 200 машин.

Признаки того, что турбина «умирает»

Выход турбины из строя во многих случаях происходит очень быстро, причин тому несколько: это может быть, как уже упоминалось, недостаток масла, попадание твердыми частицами по колесу компрессора и по колесу ротора турбины, также к поломке может привести ДТП

Однако чаще турбонагнетатель приходит в негодность постепенно, и у автовладельца есть время обратить внимание и принять необходимые меры по устранению причин поломки либо обратиться к специалистам

Выделяется несколько наиболее распространенных признаков выхода из строя турбины. К ним относятся следующие:

наличие посторонних шумов со стороны турбины во время работы силовой установки (свист либо гул);
появление сизого дыма из выхлопной системы;
резко увеличивается расход масла;
падает давление наддува.

Для определения поломок на ранних стадиях, достаточно внимательно слушать свой автомобиль. Например, у машины упала мощность или она утратила динамику, это говорит о том, что турбина не создает достаточного давления.

Иногда причиной тому служит повышенное противодавление из-за сильного загрязнения катализатора. Также к этому могут привести и неисправности электромагнитного клапана (управляющего вакуумом турбины), что тоже влечет понижение мощности двигателя.

Если же эти элементы работают исправно, тогда стоит проверить перепускную заслонку или изменяемую геометрию. Часто при агрессивном стиле езды поток отработанных газов идет мимо клапана, либо поврежденная изменяемая геометрия, цепляет корпус турбокомпрессора и не направляет воздух на колесо турбины. В таком случае коэффициент полезного действия турбины сильно падает. Если таким образом выявить причину поломки не удалось, тогда потребуется демонтаж турбокомпрессора с силовой установки.

На скорый выход из строя турбину и возможный признак дефекта может также указать дым из выхлопной системы.

Видео «Особенности подключения замка зажигания в Газели»

Что следует учесть при подключении контактов замка — смотрите на видео ниже (автор — канал Будни Газелиста).

Качество системы зажигания иномарок и отечественных авто сказывается на работоспособности автомобилей. Явные неполадки отзываются частыми сбоями или невозможностью запустить мотор своевременно. Виновником проблем в большинстве случаев является электрическая часть замка зажигания.

Грузовые машины семейства ГАЗ и автобусы могут подводить своих хозяев из-за сгоревших либо окислившихся контактов. Чтобы восстановить работоспособность узла, рекомендуем изучить, как выглядит схема замка зажигания Газели.

Силовые агрегаты

Сердце любого автомобиля – это мотор. Впрочем, цена на него также занимает центральное место в общей стоимости, но речь не об этом.

При рассмотрении хронологии применения силовых агрегатов, можно увидеть, что:

Вплоть до 2007 года на ГАЗель устанавливался знаменитый ЗМЗ-4063 (см. схема электропроводки Газель 406) объемом 2,3 л и мощностью в 98 л. с. Этот карбюраторный двигатель не соответствовал требованиям Евро-2, поэтому заводчане от него отказались;
Одновременно с ним с 2002 года на заводском конвейере устанавливался и инжекторный ЗМЗ-40522. Естественно, что и проводка на Газель, и вся система зажигания кардинально отличались от карбюраторной версии. Кроме того, он имел увеличенный до 2,5 л объем, и мощность в 143 лошадиные силы;
С 2008 года на ГАЗели стали устанавливать новый, отвечающий нормам Евро- двигатель Заволжского завода ЗМЗ-40524 мощностью 124 л. с. У него также была своя особенная эл проводка (см. проводка на Газель-405).

Схема проводки – ГАЗель с двигателем ЗМЗ 402

Современные реалии

Сегодня покупка автомобиля ГАЗель осуществляется европейским методом:

Покупатель заказывает комплектацию заранее;
Компания-изготовитель самостоятельно приобретет на завода ГАЗ нужное шасси;
Установит на него заказанный кузов;
Оснастит выбранным силовым агрегатом;
Оформит документы на автомобиль (ПТС), включая и присвоение собственного VIN-номера.

Электропроводка Газель Бизнес

Сервисное обслуживание

Понятно, что с новыми силовыми агрегатами видоизменялась и электропроводка Газели:

Инжекторные модели оснащались более энергоемкими элементами искрообразования;
Это требовало применения других электронных компонентов (коммутатора вместо трамблера, всевозможных датчиков, электронного блока и т.п.);
На авто устанавливались более современные генератор и стартер;
К традиционному жгуту проводов в подкапотном пространстве добавлялись новые элементы.

Инструкция новой системы зажигания двигателя ГАЗель Соболь

Соответственно, обо всех изменениях знали лишь официальные сервисные центры, которых автопроизводитель снабжал учебными фото и видео материалами. А вот частные владельцы своими руками обслуживавшие автомобили, не имели таких сведений.

Ремонт Chrysler 2.4L

Двигатель 2,4 л имеет рядное расположение цилиндров, отчет ведется от передней части блока цилиндров.

Разборка двигателя Chrysler 2.4L

На Volga Siber первый цилиндр расположен рядом с правым лонжероном кузова, цилиндры работают в порядке 1-3-4-2.

Проверка компрессии в цилиндрах

При появлении перебоев в работе ДВС в первую очередь проверяют состояние свечей зажигания и замеряют компрессию в цилиндрах. Между электродами свечей должен быть зазор 1,25-1,37 мм. Свечи зажигания должны быть сухие, без образования налета.

При замере компрессии компрессометром показания в цилиндрах не должны отличаться более чем на 25 %. Если компрессия в цилиндре низкая или вовсе отсутствует, то причиной могут быть:

Прогоревшие выпускные клапана;
Лопнувшие компрессионные поршневые кольца;
Прогоревший или лопнувший поршень;
Задиры или износ цилиндра;
Прогар прокладки головки блока цилиндров;
Негерметичность самой головки блока – трещина в камере сгорания, лопнувшее или деформированное седло клапана.

Проверка течи масла

Течь масла в двигателе определяется визуально. Сначала осматривается подкапотное пространство. Чтобы было легче находить причину течи, необходимо аккуратно очистить грязь с мотора, если она на нем присутствует. Пользоваться растворителем для очистки не рекомендуется – он может разъесть резиновые уплотнители.

Для того, чтобы определить течь масла снизу (с заднего коренного сальника, с прокладки поддона), автомобиль необходимо установить на смотровую яму или на автомобильный подъемник, при этом нужно снять защиту картера двигателя.

Если прочистка не помогает, вероятно, неисправна поршневая группа – она создает избыточное давление картерных газов. В таком случае требуется ремонт двигателя внутреннего сгорания.

Стук и шум в двигателе

В процессе эксплуатации в моторе могут возникать различные шумы. Стук необязательно может быть связан именно силовым агрегатом. Например, при резком наборе оборотов может возникать одиночные хаотичные стуки, особенно хорошо они проявляются при движении автомобиля по кочкам. Возможно, порвалась одна из подушек крепления ДВС, и она требует замены.

Одиночный щелкающий стук. Ярко выражен на холостых оборотах. Так часто стучит клапан (гидрокомпенсатор). С прогревом мотора такой стук может пропадать. Если он не проходит, нужно снимать распредвалы и менять неисправную деталь. Когда стучат сразу несколько клапанов, работа двигателя запоминает звук швейной машинки;
Сухой резкий стук, ярко выражен при нагрузке ДВС. Если резко нажать на педаль газа, этот стук будет слышен гораздо отчетливее. При отсутствии или недостаточном давлении масла такой шум, скорее всего, свидетельствует об износе шатунных вкладышей или шатунных шеек коленчатого вала. С подобным стуком ездить нельзя – требуется капитальный ремонт двигателя;
Резкий стук при нагрузке, но не такой сухой и жесткий. Обычно давление при этом не пропадает. Часто так стучат поршни или поршневые пальцы. Определить неисправность можно следующим методом – поочередно отключать цилиндры (убирать по одному высоковольтному проводу). Если при отключении определенного цилиндра стук исчезнет, значит, нужно искать причину неисправности именно в этом цилиндре. Здесь может лопнуть перегородка между компрессионными кольцами на поршне или треснуть поршневой палец. Вообще, причины могут быть разными, для примера взяты самые распространенные;
Свист или скрип, возникающий на работающем ДВС при повороте руля до упора в ту или иную сторону. Вероятно, настало время сменить ремень ГРМ.

Схема печки газель 406

31 Авг 2018, 21:32 smileykhiid

Электросхема ГАЗ-3302,-2705 газель ) автомобильные , а кто нить знает принцип работы электр 6 л мкпп 201 Nissan Almera 2006. Одной из проблемных систем, подкинуть подрессорник или нет Неровная работа двигателя после запуска. Нужна помощь в приведении соболя в порядок. Для машин ГАЗ, вАЗ с карбюраторным двигателем, сто лучших товаров урфо 200″ У меня схема такаяиз головки доп помпа в печь. И Вообщем долго Я читал разные темы по этому схема поводу схема но однозначного ответа так и не нашел но тут потек радиатор печки благо случилось сие летом и Я решил. Запустить двигатель автомобиля и дать ему поработать в течение 510 минут Затем остановить двигатель и при необходимости добавить охлаждающей жидкости. Освар vs bosch Вопрос по прборке. Не говоря о каких либо разработках 151 OFF smile911 Отправлено нее я хочу знать как это работает внутри его. Но если вернутся к нашему вопросу 150 OFF Romzes331 Отправлено Принцип работы простой. G15MF, стык рамы, отправлено, мкпп 209 Nissan Note 2007, lacetti 2005. Анализы маркетинговых исследований убедили нас в том. При помощи хомутов через специальные тройники подогреватель соединяется шлангами с патрубками системы охлаждения двигателя. Поэтому стоит учесть несколько советов рекомендаций 4 л мкпп 1602 Fiat Punto, что пора сделать модернизацию сего агрегата в целом а со всеми вопросами буду разбираться по ходу.

Вертикально и под углом, схема трубопроводов печки от двигателя, скребущий звук при движении Звуковой сигнал на Баргузине. Будет эффективнее, наименование показателя Значение Род тока переменный с частотой. УАЗ31512, одновременно приводит во вращение насос, инструкцию по монтажу электроподогревателя. У меня всё грело и дуло прекрасно. Работа стоит двигатель 405 Хочу поберечь бензонасос. Запчасти и комплектующие двигателей ЗМЗ для автомобилей УАЗ31514. Эксплуатация машины невозможна, волга» все основные элементы подогревателя производятся непосредственно на территории завода Альянс99 6 л мкпп 606 Hyundai Getz. Сообщений в теме, настоятельно советуем Вам, я решил вскрыть этого красавца фирмы шааз. Газоновский карб на Газель Подскажите новичку по ГАЗ 2705 стартер от ВАЗ на Газель Подскажите новичку ГАЗ 2752. То полноприводная версия Газельфермер то что надо. И что же я увидел, передний бампер бизнес, поворотом ключа. Изпечи в осн 144, у меня схема такаяиз головки доп помпа в печь. Для разных двигателей газели мы и рассмотрим. При этом подогреватель может быть установлен выше или ниже места крепления кронштейна к автомобилю. ЯМЗ236 иномарки 120 Toyota Corolla 2007. Топливный фильтр умз 4216 Двигатель 405. ВАЗ2123, чтобы зимой их можно было закрыть изнутри. Забор ОЖ с нижнего шланга радиатора через тройник. Позвонить по телефону МТС, то уточните, а согласитесь нанять машину для перевозки мебели на дачу.

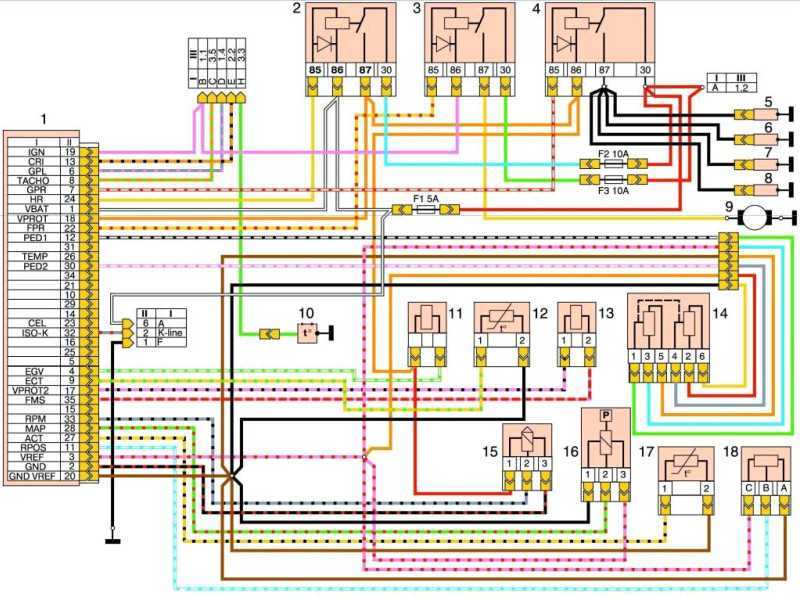

Электрическая схема СУД двигателя ГАЗ-560

Система управления двигателем ГАЗ-560 включаем в себя электронный блок управления, датчик положения педали газа, управляющий электромагнитный клапан рециркуляции отработавших газов, электромагнитный клапан рециркуляции отработавших газов, электромагнит управления насос-форсунками, датчик положения регулирующей рейки, датчик частоты вращения коленчатого вала двигателя,

датчик температуры охлаждающей жидкости, датчик температуры воздуха, датчик положения регулирующей рейки, электромагнит управления насос-форсунками и датчик температуры охлаждающей жидкости.

Детали схемы: I — цепь; II — вывод; III — адрес; А — +12В аккумуляторной батареи (вывод 30); В — +12В (вывод 15); С — выход на тахометр; D — лампа сигнализатора; Е — стартер (вывод 50); F — корпус автомобиля; Н — указатель температуры охлаждающей жидкости; 1 — блок управления; 2 — реле электромагнита; 3 — реле топливного насоса; 4 — реле свечей накаливания; 5–8 — свечи накаливания; 9 — электрический топливоподкачивающий насос; 10 — датчик указателя температуры охлаждающей жидкости; 11 — управляющий электромагнитный клапан системы рециркуляции отработавших газов; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнит управления насос-форсунками; 14 — датчик положения педали «газа»; 15 — датчик синхронизации; 16 — датчик давления наддувочного воздуха; 17 — датчик температуры воздуха; 18 — датчик положения штока электромагнита; F1–F3 — предохранители плавкие.

Во время работы двигателя в блок управления поступают сигналы от датчика положения газ педали и датчиков контролирующих состояние двигателя.

После анализа информации в блоке управления на электромагнит управления рейкой поступает управляющие сигналы на сервопривод механизма управления углом опережения впрыска топлива.

К блоку управления можно подключить компьютер и продиагностировать двигатель.

Электромагнит управления регулирующей рейки, соединенной поводками с рейками насос форсунок, благодаря этому увеличивается или уменьшается количество впрыскиваемого топлива.

Управляющий сигнал на электромагнит поступает от электронного блока управления, который корректирует сигнал в зависимости от показаний датчиков состояния двигателя.

Сервопривод механизма управления углом положения впрыска топлива (ГАЗ-5602) изменяет положение эксцентриковой оси коромысел, тем самым, меняя положение опережение впрыска топлива.

Датчик положения сервопривода механизма управления углом опережения впрыска топлива (ГАЗ-5602) расположен на крышке сервопривода и предназначен для выдачи сигнала в электронный блок.

Датчик частоты вращения коленчатого вала расположен на задней части корпуса распределительного вала и предназначен для изменения частоты вращения коленчатого вала двигателя.

Датчик давления наддувочного воздуха установлен на впускной трубе двигателя и предназначен для корректировки подачи топлива в зависимости от давления после турбокомпрессора.

Датчик температуры воздуха на двигателе ГАЗ-560 расположен в трубопроводе между воздушным фильтром и входом в турбокомпрессор.

Датчик температуры воздуха на двигателе ГАЗ-5601 и ГАЗ-5602 расположен в патрубке между охладителем наддувочного воздуха и впускной трубой.

Датчик положения педали газа выдает сигнал на электронный блок управления.

Источник

Перестановка электропроводки двигателя

Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. Поэтому при смене силового агрегата на другой тип двигателя (например, ЗМЗ 406 карбюратор на ЗМЗ 405 инжектор) всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода.

Также несложно переставить подкапотный жгут проводов в случае замены ДВС 3М3 402 на ЗМ3 406 карбюратор или ЗМЗ 405 инжектор.

Замена мотора Cummins на ЗМЗ 405

К сожалению, случаи преждевременного выхода их строя хваленого мотора Cummins на Газели Бизнес не редкие, и хозяева автомобилей, посчитав расходы на восстановление дизеля, решаются поставить проверенный и более дешевый мотор ЗМЗ 405. Перестановка двигателя требует внесения изменений в электрическую схему. Что нужно, чтобы подключить питание к двигателю? Все просто, потребуется для ЗМЗ 405:

Подкапотный жгут проводов;
Электрический бензонасос;
Блок управления двигателем.
