Система зажигания двигателей змз-4061, -4063 газель

Описание процесса замены

Диагностика неисправности термостата. Какие признаки если не работает термостат

Чтобы заменить термостат обязательно потребуется сливать охлаждающую жидкость, поэтому следует ей запостись. Кроме того, потребуются плоскогубцы или отвёртка, чтобы ослабить клеммы датчиков и патрубков, в зависимости от их фиксации. Ключ на 12 понадобится для болтов крепления устройства.

Как поменять термостат на 406-м двигателе, описание:

1. Слить охлаждающую жидкость.
2. Ослабить крепления и вынуть 2 шланга из патрубков устройства. Далее, потребуется снять крышку.
3. Чтобы снять корпус понадобится отсоединить все клеммы датчиков системы охлаждения и вывернуть два болта.
4. Термостат 406-го двигателя вынимается из корпуса и меняется. Установка назад производится в обратном порядке.

Составных частей устройства немного и его конструкция не отличается сложностью, поэтому процесс замены не должен вызвать трудностей. Для наглядности процесса замены представлено видео:

Доброго времени суток уважаемые читатели. Тема сегодняшней записи – замена термостата ЗМЗ 405.

В статье вы найдете перечень инструмента и расходных материалов, необходимых для замены термостата, типовые неисправности термостата, рекомендации по доработке двигателя для упрощения замены термостата в будущем.

Тюнинг двигателя Патриот / Буханка / Хантер ЗМЗ-409

Форсирование ЗМЗ 409. Турбина. Компрессор

Посколько 409 двигатель используется, в основном, на внедорожниках, то вариант постороения мощного атмосферника на распредвалах с широкими фазами, рассматривать нет смысла. Основная цель владельцев УАЗ, сделать мотор низовым и тяговитым. Распредвалы стандарт, головку надо дорабатывать, заводская очень низкого качества, проходим каналы ГБЦ и коллектора, шлифуем, турбина Garrett 17, коллектор под нее, интеркулер, форсунки 440сс, выхлоп 63мм прямоточный, настраиваем. Дуем до 0.6 бар и получаем свои ~170 л.с. с существенным увеличением крутящего момента внизу. Как строить быстрые верховые моторы, было описано в статье по 406-му двигателю ТУТ.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

<<�НАЗАД

Термостат змз 406, летний и зимний

Наши продавцы не утруждают себя особо умственной деятельностью, поэтому если вы обратитесь с вопросом о термостате, вам продадут заводской термостат с температурой открытия 85 градусов «товарища Цельсия». На самом деле выпускаются термостаты и с другими характеристиками. Для нашей необъятной родины я держу три «температуры». 85 (заводская установка), 80 и 70 градусов. Для средней полосы летним является вариант 80 градусов, для Югов – 70. Сразу скажу, что с точки зрения классического инжекторного моторостроения – это неправильный подход. В карбюраторном двигателе, рабочую температуру задает именно термостат. В инжекторном двигателе это делают мозги и прошивка. Если термостат открывается раньше, чем двигатель набрал рабочую температуру, мозги будут считать, что он не прогрелся и будут «докидывать» бензин. Если открывается позже, то перегрев и элементы калильного зажигания. Поэтому устанавливая «летний» термостат змз 406, мы изначально получаем больший расход топлива. Выбор остается за клиентом. Или повышенный расход топлива или пробитая прокладка гбц. Термостаты я предпочитаю владимирского . Брака и разброса по параметрам меньше чем у остальных. На своем сайте они честно пишут, что используют импортный термоэлемент. Термостаты комплектую резиновым уплотнительным кольцом, чтобы сервис или клиент уже не бегал по магазинам «по мелочам». Еще один момент касаемый бренда «Электон»: в заводских коробочках лежат именно их термостаты.

термостат Электон, 70 градусов

Датчик температуры на двигателях 402, 405, 406 и 409

Датчик температуры охлаждающей жидкости является ключевым элементом в системе охлаждения силового агрегата, от работоспособности которого зависит эффективность работы двигателя и его ресурс эксплуатации.

Двигателя 402, 405, 406 и 409 имеют схожие конструкционные особенности, в частности расположение датчика охлаждения ОЖ в магистральной системе охлаждения, что в разы упрощает процедуру обслуживания данного элемента.

Для любого измерительного прибора главным условием, необходимым для исправной работоспособности, является прямой контакт с измерительной средой. Именно поэтому датчик температуры охлаждающей жидкости, несмотря на конструкционную схожесть оборудования, находиться на двигателях 402, 405, 406 и 409 в разных местах.

В частности, расположение индикатора температуры антифриза расположен:

• На моторах серии 402 – деталь можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
• Внутри двигателей модели 405 – индикатор расположен внутри магистрального патрубка систему охлаждения, прямо на подходе к выпуску термостата;
• На агрегатах модели 406 – элемент можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
• На двигателях серии 409 – датчик параллельно располагается на выходе антифриза из радиатора и рядом с выпуском термостата.

Однако главным критерием для работоспособности данного элемента является контакт с охлаждающей жидкостью – первичные признаки неисправности появляются именно из-за неправильной установки датчика после ремонта.

Признаки неисправности датчики температуры ОЖ: топ распространенных причин

Данный элемент часто является головной болью водителей: если температура двигателя растет и мотор не охлаждается, то в первую очередь необходимо проверить функциональность датчика ТОЖ. Факторами, предшествующими поломку индикатора температуры антифриза в двигателе, являются:

• Текст на бортовом компьютере автомобиля и загорание лампы контрольного чека на приборной панели;
• Мигание контрольной лампы термодатчика на щитке приборной панели;
• Проблемный запуск двигателя, несмотря на степень прогретости силового агрегата или температуры окружающей среды;
• Резкое изменение выхлопных газов в двигателе;
• Наличие трудностей при повторном запуске силового агрегата;
• Самопроизвольное стопорение двигателя, независимо от уровня его нагрузки;
• Увеличение расхода топлива.

Если на вашем автомобиле четко прослеживается одна или несколько проблем из списка, то рекомендуется в ближайшем времени произвести диагностику индикатора ТОЖ.

Для этого необходимо визуально осмотреть деталь, а также проверить узел с помощью мультиметра: стандартное напряжение индикатора должно составлять 1.5 В на холодном двигателе и 1.25 В – во время выхода силового агрегата на рабочую температуру. В других случаях данный элемент следует признать неисправным и готовиться к замене конструкционного узла.

Как произвести замену датчика температуры ОЖ на двигателях 402, 405, 406 и 409

Инструкция по замене датчика ТОЖ на моторах 402, 405, 406 и 409 полностью идентична – разница в данных узлах различается только в местоположении силового агрегата.

Чтобы демонтировать неисправный индикатор температуры двигателя необходимо только тара для слива антифриза, а также комплект гаечных ключей для демонтажа хомутов. Процедура замены датчика происходит по следующему сценарию:

• Для начала откидываем клеммы от аккумуляторной батареи, после чего в нише картера требуется найти сливной клапан охлаждающей жидкостей. После открытия клапана сливаем антифриз с двигателя в предварительно подготовленную тару;
• Далее в двигательном отсеке находим датчик температуры ОЖ и отсоединяем все провода, подключенные к оборудованию;

• После успешного извлечения датчика необходимо зачистить пазы контактов от следов ржавчины при их наличии, а также проверить проводку на предмет коррозии – в большинстве случаев индикатор температуры ОЖ двигателя начинает барахлить именно из-за низкого качества проводки;
• Далее подключаем новый датчик и собираем все узлы двигателя по данной инструкции в обратном порядке. При завершении процедуры необходимо подключить аккумулятор и завести автомобиля – при выходе силового агрегата на рабочую температуру датчик должен поменять сопротивление и открыть внешний круг системы охлаждения.

Помните, если датчик ТОЖ нестабильно работает, то дальнейшая эксплуатация транспортного средства серьезно снижает ресурс эксплуатации силового агрегата.

Различные схемы в зависимости от двигателя

Самыми первыми на «Газель» стали устанавливаться карбюраторные двигатели ЗМЗ 402. Для работы системы зажигания ДВС была необходима подача питания на катушку зажигания, трамблер и коммутатор. Следующим в серию пошел двигатель ЗМЗ 406 также в карбюраторном исполнении.

Позднее «Газели» стали комплектоваться инжекторным двигателем ЗМЗ 405, у которого вместо карбюратора была система распределенного впрыска.

Так выглядит двигатель ЗМЗ 405 Электропроводка двигателя на этом моторе уже совсем другая – блок управления стал общим и на систему зажигания, и на распределенный впрыск. Новые автомобили «Газель некст» имеют свою электрическую схему, и она разная в зависимости от типа устанавливаемого ДВС: Cummins или УМЗ-А274. Новым мотором объемом 2,7 л «Газель некст» стала комплектоваться с конца 2014 года.

Диагностические коды ошибок Микас 5.4

Код	Описание неисправностей
12	Работоспособность диагностической цепи
13	Низкий уровень сигнала датчика расхода воздуха
14	Высокий уровень сигнала датчика расхода воздуха
17	Низкий уровень сигнала датчика температуры воздуха
18	Высокий уровень сигнала датчика температуры воздуха
21	Низкий уровень сигнала датчика температуры охлаждающей жидкости
22	Высокий уровень сигнала датчика температуры охлаждающей жидкости
23	Низкий уровень сигнала датчика положения дроссельной заслонки
24	Высокий уровень сигнала датчика положения дроссельной заслонки
25	Низкий уровень напряжения бортовой сети автомобиля
26	Высокий уровень напряжения бортовой сети автомобиля
31	Низкий уровень сигнала потенциометра СО
32	Высокий уровень сигнала потенциометра СО
51	Неисправность блока управления 1
52	Неисправность блока управления 2
53	Неисправность датчика угловой синхронизации
54	Неисправность датчика положения распределительного вала
61	Несанкционированный перезапуск блока управления
62	Потеря информации в ОЗУ блока управления
63	Неисправность постоянной памяти
64	Неисправность при чтении энергонезависимой памяти блока управления
65	Неисправность при записи в энергонезависимую память блока управления
131	Неисправность форсунки 1 (короткое замыкание)
132	Неисправность форсунки 1 (обрыв)
133	Неисправность форсунки 1 (короткое замыкание на землю)
134	Неисправность форсунки 2 (короткое замыкание)
135	Неисправность форсунки 2 (обрыв)
136	Неисправность форсунки 2 (короткое замыкание на землю)
137	Неисправность форсунки З (короткое замыкание)
138	Неисправность форсунки 3 (обрыв)
139	Неисправность форсунки 3 (короткое замыкание на землю)
141	Неисправность форсунки 4 (короткое замыкание)
142	Неисправность форсунки 4 (обрыв)
143	Неисправность форсунки 4 (короткое замыкание на землю)
161	Неисправность обмотки 1 РДВ (короткое замыкание)
162	Неисправность обмотки 1 РДВ (обрыв)
163	Неисправность обмотки 1 РДВ (короткое замыкание на землю)
164	Неисправность обмотки 2 РДВ (короткое замыкание)
165	Неисправность обмотки 2 РДВ (обрыв)
166	Неисправность обмотки 2 РДВ (короткое замыкание на землю)
167	Неисправность цепи реле бензонасоса (короткое замыкание)
168	Неисправность цепи реле бензонасоса (обрыв)
177	Неисправность цепи главного реле (короткое замыкание)
178	Неисправность цепи главного реле (обрыв)
181	Неисправность цепи лампы диагностики (короткое замыкание)
182	Неисправность цепи лампы диагностики (обрыв)

Работа лампы диагностики

В рабочем режиме при включении зажигания и неработающем двигателе лампа диагностики вспыхивает на время ,6 сек и гаснет, если система бортовой диагностики не определила неисправностей в электрических цепях системы управления. Если лампа диагностики не гаснет после включения зажигания, или горит при работающем двигателе, то необходимо провести техническое обслуживание системы и двигателя в возможно короткий срок.

В режиме считывания кодов неисправностей лампа диагностики отображает номера неисправностей, зафиксированных и сохраненных в памяти электронного блока управления системой бортовой диагностики.

Режим отображения кодов неисправностей

Блок управления содержит систему бортовой диагностики, позволяющую определять неисправности в работе системы и запоминать их в памяти. Коды неисправностей можно считывать из памяти в режиме отображения кодов неисправностей. Этот режим активизируется, если при включенном зажигании и остановленном двигателе замкнуть контакты 10 и 12 разъема диагностики, находящегося под капотом автомобиля (см. рис.).

При отображении кодов неисправности при помощи ВКЛ./ВЫКЛ. лампы диагностики выводятся: признак исправности диагностической цепи (код 12) и коды неисправностей. Каждый код выводится три раза подряд. Режим включения лампы для каждого кода: количество включений, соответствующих первой цифре кода, – пауза; количество включений, соответствующих второй цифре кода, – пауза; количество включений, соответствующих третьей цифре кода, – длинная пауза; – повтор кода или вывод нового кода. Если в памяти нет кодов неисправностей, то продолжает выводиться код 12.

Если код 12 отсутствует, необходимо воспользоваться описанием проведения диагностики по карте А – «Проверка диагностической цепи».

Удаление кодов неисправностей из памяти

Хранящиеся в памяти коды неисправностей можно удалить при снятии клеммы «массы» аккумулятора на время более 10 сек. Необходимо следить за тем, чтобы зажигание было выключенным во избежание повреждения электронного блока. Кроме того, в списке однократных неисправностей будет некоторое время сохраняться код 62 – ошибка ОЗУ.

Система подачи топлива и зажигания, электрооборудование, фильтры

Система подачи топлива в рабочие полости цилиндра реализована в виде распределённого впрыска топливно-воздушной смеси электромагнитными форсунками во впускные каналы головки блока цилиндров. КМСУД – комплексная микропроцессорная система управления двигателем предназначена для управления распределённым впрыском топливно-воздушной смеси и зажиганием.

Система зажигания двигателя 3М3-4О5 имеет микропроцессорное управление углом опережения зажигания. Катушки зажигания – двухвыводного типа, трансформаторного вида. Свечи зажигания используются искровые, с помехо-подавляющим резистором.

Система электрооборудования на данных силовых агрегатах – постоянного тока, однопроводная, в которой отрицательные клеммы источников и потребителей объединены с корпусами двигателей. Номинальное напряжение энергосети равно 12 Вольт. Генератор использован со встроенным выпрямительным блоком и регулятором напряжения. Номинальное его напряжение равно 14 Вольт, максимальный ток отдачи равен не менее 72 Ампер. Стартер — редукторный, с электромагнитным включением дистанционного типа.

Воздушный фильтр применён со сменным сухим фильтро-элементом; масляный фильтр – полнопоточного типа, тонкой очистки, неразборный. Термостат установлен двухклапанного типа, с температурой открытия основного клапана в 82 градуса.

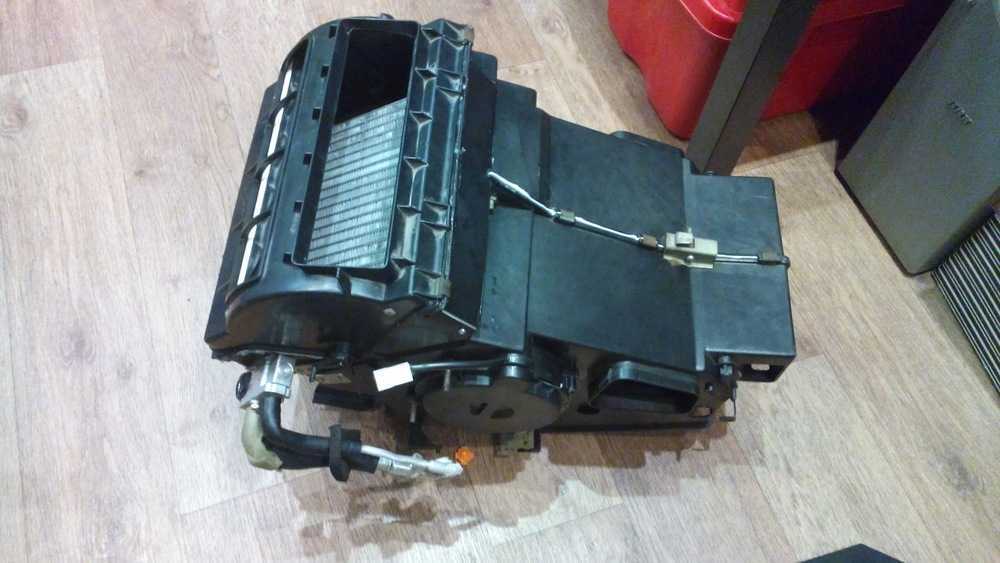

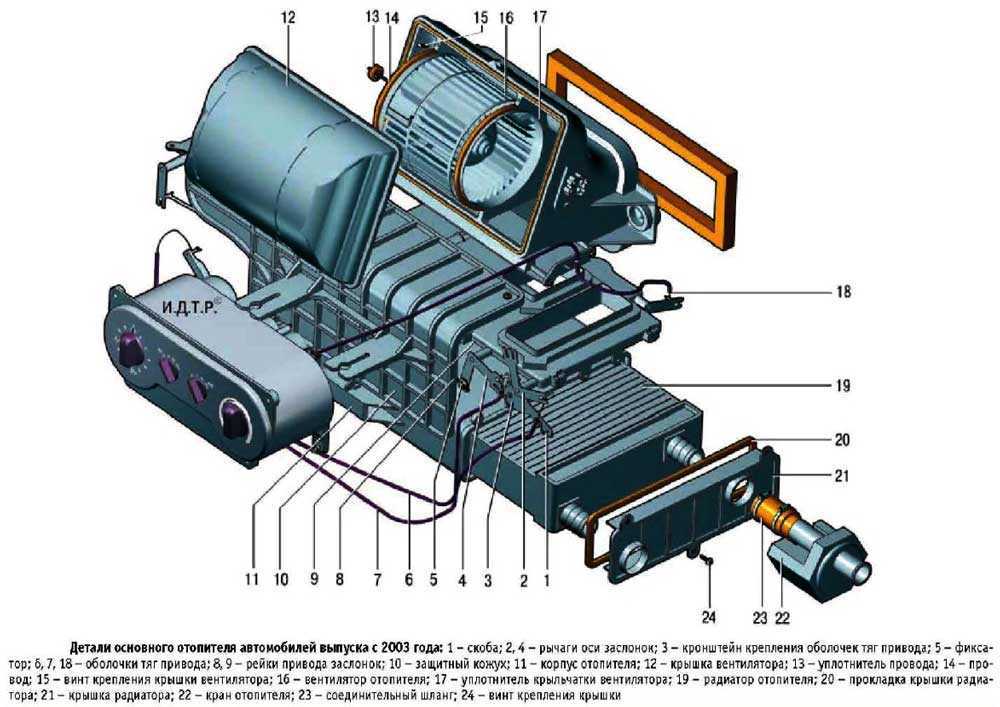

Отопитель и другие составляющие устройства печки

Радиатор оснащается краником, который может корректировать направление движения антифриза. Либо его больше поступает в радиатор, либо происходит обратный сброс. Если требуется увеличить приток горячего воздуха, следует просто открыть кран побольше. Примерно так функционирует отопитель на Газели — а регулировку удобно производить даже из салона, используя панель управления. Чем быстрее вращается крыльчатка, тем более возрастает интенсивность работы моторчика, увеличивая тёплый обдув.

Эта схема была бы неполной, если в ней не отразить электропривод заслонки. С его помощью можно изменять направление подачи горячего воздуха — можно направить его на верхнюю часть тела, руки или ноги, обогреть замёрзшее лобовое стекло. Пройдя через магистральные трубки, нагретый антифриз попадает дальше в радиатор и одновременно нагревает и его. После этого окончательно нагретый воздух поступает в воздуховоды и затем в салон для его отопления.

Чтобы правильно провести диагностику работы печки на Газели, придётся обзавестись таким помощником, как электрическая схема подключения, на которую нанесены все устройства в цепи. Если что-то работает некорректно, то она подскажет, где искать неисправность и на каком участке. Это позволит сначала произвести правильную диагностику, а впоследствии и ремонтные работы. Это особенно актуально в тех случаях, когда неисправность находит нас в дороге, и нет возможности отдать машину в ремонт на станцию техобслуживания. Минимальный запас знаний и принципа действия плюс схема — всё, что нужно для устранения неисправности.

Неисправность системы зажигания проверка коммутатора.

Для проверки коммутатора достаточно включить зажигание и посмотреть на вольтметр, размещённый на панели приборов. Если после включения зажигания через некоторое время, примерно 10 сек., его стрелка отклонится дальше, то есть напряжение поднимется, то трамблёр точно исправен. В противном случае необходимо проверить наличие напряжения на выводе «+» коммутатора.

Наличие питания необходимо проверить в двух режимах, при включенном зажигании и при включении стартера. В том случае если на плюсовой вывод напряжение не приходит, в любом из режимов, то надо проверить исправности замка зажигания и провода от него до коммутатора. При наличие в системе зажигания вариатора, то перемкните все его контакты любым медным проводом. Появление питания коммутатора в этом случае говорит о неисправности вариатора. Если напряжение есть, то коммутатор необходимо заменить или проверить на другой машине или стенде.

Отсутствие питания при включении стартера может быть вызвано неисправностью контактной группы замка зажигания или вариатора, если он установлен.

Система охлаждения 402 газель (ГАЗ – 33021, «Газель-фермер» 330273-ГАЗ)

Если Вы живетё за городом, и вам нанять понадобилось газель с грузчиками, то полноприводная версия «фермер-Газель», то — что надо. Кроме высокой она, проходимости имеет, наверное, наилучший запас отношению по прочности к неисправностям, несмотря, на которые можно движение продолжать. Уж если у Вас возникла необходимость грузоперевозки заказать, а Москва сегодня предлагает множество уточните, то вариантов, какую модификацию газели предложат, если ведь 402-я завелась – то она точно места до доедет назначения. Но если вернутся к нашему система, то вопросу охлаждения двигателя, (402 газель исключение не тут), является действительно критичной, и, к сожалению, машин для ГАЗ, одной из проблемных систем. стоит Поэтому учесть несколько советов – рекомендаций, помогут которые избежать серьёзных проблем.

Источники

• https://forte-drilling.ru/remont-i-tehservis/sistema-ohlazhdeniya-zmz-405-evro-3.html
• https://studia-respect.ru/salon-avto/shema-otopleniya-gazel-405.html
• https://shassik.ru/transmissiya/shema-otopleniya-gazel-405.html
• https://avto-lover.ru/drugoe/shema-ohlazhdeniya-gazel-biznes-2.html
• https://CarsUp.ru/komplektaciya-i-specifika/sistema-ohlazhdeniya-zmz-405.html
• https://atlant-rabota.ru/motory/sistema-ohlazhdeniya-zmz-405-evro-3.html
• https://orsarm.ru/pochinka/sistema-ohlazhdeniya-zmz-405-evro-3.html
• https://VmyatynNet.ru/neispravnosti/ohlazhdenie-gazel-405.html
• https://delis-avto.ru/specifika-i-komplektaciya/shema-ohlazhdeniya-zmz-405.html
• https://AirBrush-master.ru/elektro/shema-ohlazhdeniya-405-dvigatelya.html
• https://myauto.jofo.me/804049.html

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

1. Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
2. Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
3. Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
4. Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
5. Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Фотогалерея «Основные неисправности»

Функции электрических систем автомобиля

Схема проводки Газель 405 с двигателем семейства ЗМЗ

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Инжекторный двигатель ЗМЗ-405.22

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

1. Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
2. Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Модификации силовых агрегатов на Газель и их соответствие экологическим нормативам за все годы выпуска

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

1. ЗМЗ-40524.10;
2. УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

• в первую очередь, эти изделия имеют другой параметр теплоотвода;
• кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

1. А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
2. 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
3. Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
4. В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
2. Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
4. Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
6. Значительно увеличился расход топлива во время эксплуатации транспортного средства.
7. Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
8. Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.
