Диагностика неисправности термостата. какие признаки если не работает термостат

Проверка термостата в домашних условиях

Обычная кастрюля и термометр помогут проверить термостат

Имея небольшую кастрюлю с водой и технический термометр, можно проверить функционирование термостата. Перемещение штока клапана обеспечивает небольшой объём искусственного воска, который при изменении агрегатного состояния (плавлении) резко меняет свой объём. Нагревая воду с помещённым в неё термостатом, можно визуально контролировать момент срабатывания клапана. Температура открытия клапана, как правило, указывается на его корпусе.

Без специализированного оборудования можно визуально определить только, работает ли термостат, но точное его соответствие параметрам, декларируемым производителем, можно проконтролировать только на СТО.

Терморегулятор термн служби

Ручний терморегулятор встановлюється безпосередньо на батареї і значно дозволяє економити тепло.

Досить часто ознаки несправності термостата викликають накопичення відкладень в охолоджувальній системі. З’являється на термочутливому елементі накип дуже погіршує його рухливість, і він починає неправильно реагувати на температурні зміни охолоджуючої рідини, а то і зовсім перестає реагувати.

Можливі причини даної поломки: використання води замість рідини охолодження, несвоєчасна заміна рідини охолодження, можливість заклинювання термостата у відкритому положенні, при якому рідина буде постійно циркулювати по великому контуру. Остання причина дає довгий прогрівання двигуна до температури початку його роботи, часто просто її не досягаючи. А в разі заклинювання термостата в закритому положенні, циркуляція рідини буде відбуватися тільки по малому колу, що неминуче призведе до перегріву двигуна.

Как проверить исправность термостата и поток охлаждающей жидкости

  1. Подождите, пока радиатор и двигатель остынут.
  2. Включите стояночный тормоз и заблокируйте колеса.
  3. Снимите крышку радиатора, запустите двигатель и дайте ему поработать на холостом ходу.
  4. Убедитесь, что охлаждающая жидкость не течет. Вы можете проверить это, посмотрев через заливную горловину радиатора. Охлаждающая жидкость не должна течь, потому что охлаждающая жидкость не достигла температуры, достаточной для открытия.
  5. Если охлаждающая жидкость не течет, перейдите к шагу 7.
  6. Если вы видите, что охлаждающая жидкость течет, это означает, что термостат застрял в открытом положении. И это объясняет, что ваш датчик температуры показывает постоянную температуру ниже нормальной. Вам нужна замена автомобильного термостата.
  7. Подождите около 10-20 минут, чтобы двигатель достиг рабочей температуры. Примерно в это же время через заливную горловину радиатора начнет течь охлаждающая жидкость. В этот момент охлаждающая жидкость начинает течь, потому что она достигла достаточно высокой температуры, чтобы вызвать его открытие .
  8. Если вы не видите, как течет охлаждающая жидкость, а датчик температуры на приборной панели неуклонно поднимается, термостат застрял в закрытом положении. Заглушите двигатель и обратитесь к разделу, после следующей процедуры, Как проверить автомобильный термостат.
  9. Однако, если охлаждающая жидкость начинает течь, но двигатель все еще перегревается, у вас есть другая проблема, влияющая на систему охлаждения. Обратитесь к разделу по устранению неисправностей в руководстве по ремонту вашего автомобиля, чтобы увидеть другие причины перегрева двигателей.

Как проверить работу термостата

Задача термостата заключается в том чтобы не дать возможности антифризу гоняться по большому кругу, пока двигатель не прогреется.  Это очень важно, ведь нужно, чтобы антифриз смог нагреться до 85-95 градусов. Постепенно двигатель нагревается, а вместе с ним начинает приоткрываться и термостат, давая антифризу возможность циркуляции по большому кругу системы охлаждения

Если вы не знаете, как проверить рабочий ли термостат на транспортном средстве, то для решения подобной задачи следует обратить внимание на специальный клапан. Благодаря этому элементу, можно перекрыть доступ к патрубку радиатора

В нем имеется цилиндр, который наполнен специальным техническим воском. Данный воск способен плавиться, если температура будет равняться 85 градусам.

Этот воск постепенно плавится, переходя из твердого в жидкое состояние. Когда это происходит, то воск толкает штырь, а тот открывает клапан. Теперь путь для охлаждающей жидкости свободен. Благодаря этому, можно отвести тепло от мотора, что не дает температуре повышаться выше, чем 85-90 градусов. Подобная температура является наилучшим вариантом для работы мотора

Очень важно знать, как можно удостовериться в правильной работе термостата. Это позволит вам минимизировать риски возникновения проблем с транспортным средством

Вообще, отличный способ для того, чтобы узнать работоспособность термостата авто – это проверить данные с датчика температуры. Если вы увидите, что на датчике видно, что температура планомерно повышается до 85 градусов, а потом колеблется в районе 80-90 градусов, тогда все работает отлично. Далее происходит открытие клапана, когда температура достигает 85 градусов. В тот момент, когда температура снижается до 80 градусов, то происходит закрытие клапана. Этот метод проверки является самым простым вариантом, чтобы узнать, правильно ли работает термостат.

Определение неисправности термостата без демонтажа

Инструкция о том, как проверить работу термостата, не снимая его с автомобиля:

  • Определить где находится термостат;
  • Найти шланг соединяющий радиатор с терморегулятором;
  • Запустить холодный двигатель;
  • Проконтролировать температуру пирометром. Приблизительно можно измерять температуру и своими руками, но делать это не рекомендуется. При этом следует быть особо осторожным, так как в подкапотном пространстве множество подвижных и горячих деталей;

    Определение температуры непосредственно на автомобиле

  • Проконтролировать показания пирометра в тренде, для принятия решения требуется ли замена термостата.

Термостат полностью исправен если в течении первых нескольких минут патрубок был холодный или незначительно нагревался, а после произошел резкий скачок температуры. Если происходило медленное нагревание шланга с самого пуска двигателя, значит клапан заклинил в открытом положении. При отсутствии нагрева патрубка есть риск заклинившего открытого термостата. Более точное состоянии устройства можно узнать произведя снятие термостата.

Как проверить термостат – возможные поломки

Но в один прекрасный день такая стройная система перестает исправно работать, в этом случае возникает вопрос, как проверить исправность термостата

Разберемся, в чем вообще может заключаться проблема, ведь для разработки метода важно поставить цели. Первое, что может случиться, это заклинивание клапана в закрытом состоянии

Тогда сам датчик вроде бы сработает, попробует открыть заслонку, а ничего не получится, и тосол будет продолжать двигаться по малому кругу, нагнетая тепло. Тогда двигатель автомобиля не замедлит показать вам индикатор перегрева на приборной панели.

Может быть и совсем противоположная ситуация, когда клапан закрыт неплотно с самого начала, тогда жидкость сразу устремляется по большому кругу. Чем же это чревато? Если она будет сразу охлаждаться в радиаторе, то просто не сможет достигнуть температуры в 90 градусов, потому что двигатель до этой температуры не нагреется. Поэтому работа термостата чувствоваться не будет вовсе, а постоянно охлажденный двигатель – не самый лучший товарищ водителю. Так что разберемся чуть ниже, как проверить работоспособность термостата.

Работа машины при нерабочем термостате

Если на автомобиле используется нерабочий термостат, то это приведет к понижению ресурса двигателя внутреннего сгорания. Легче всего устранять причины  на начальных этапах, потому что это менее затратное решение. На поздних этапах эксплуатации водителю приходится уже лечить именно последствия и тратить намного больше денег.

Когда термостат неисправен именно на малом кругу, то циркуляция происходит по большому кругу. Поскольку двигатель внутреннего сгорания прогревается гораздо дольше, то большую часть работы масло не успевает нагреваться и приобрести оптимальную вязкость для работы ДВС.

Если понятно, что термостат не работает в принципе, то двигатель будет быстро нагреваться и переходить нормированный уровень температуры. Перегрев двигателя способствует сокращению его времени работы.

Необходимо понимать, к каким последствиям может привести эксплуатация автомобиля и неработающего термостата.  А поломки могут быть очень серьезные, — это поломка двигателя внутреннего сгорания. В лучшем случае придется делать капитальный ремонт, — в худшем искать новый мотор. Конечно можно приобрести контрактный с другого автомобиля, но стоимость не бюджетна, поскольку двигатель, — это сердце машины.

Как снять термостат на Нива Шевроле для замены

Перед тем как снять термостат на Шевроле Ниве, нужно дать двигателю остыть, если он был прогрет. После этого есть два варианта развития событий: снимать термостат с частичным сливом антифриза, или не сливая его вообще. Принципиальная разница в том, что при частичном сливе мы в любом случае теряем часть жидкости.

Не сливая охлаждающую жидкость

Чтобы не сливать жидкость, можно поступить так:

  1. Берём два одинаковых рожковых ключа, два винта длиной 30-40 мм и две соответствующие гайки.
  2. Пережимаем шланг подачи антифриза двумя ключами.
  3. Фиксируем их резьбовой парой.
  4. Пережимаем шланг.

Антифриза не прольётся ни капли, кроме того, что есть в самом термостате. Правда перед началом этой операции стоит убедиться, что шланги в хорошем состоянии, без трещин и не потеряли эластичность.

Со сливом

Если же экспериментировать нет желания, тогда сливаем весь антифриз, который находится выше термостата. Для этого пользуемся сливной пробкой в блоке цилиндров. При этом и далее необходимо следить, чтобы антифриз не попал на генератор. Он этого не любит. После того, когда антифриз слит или шланг пережат, можно приступать к демонтажу термостата.

Алгоритм действий такой:

  1. При помощи крестовой отвёртки ослабляем стяжные хомуты, откручиваем стяжные винты. Это нужно сделать сперва на подводящем, потом на отводящем шланге.
  2. То же делаем со шлангом отопителя и шлангом, который идёт к блоку цилиндров и верхним шлангом.
  3. Аккуратно снимаем все шланги, следим, чтобы жидкость не попала на генератор.
  4. Демонтируем термостат и ставим новый.

Установка термостата проводится в обратной последовательности.

Неисправности

Терморегулятор машины прост по своей конструкции. Рабочий клапан термостата постоянно находится в среде с высокой температурой, давлением.

Со временем, подобная среда приводит к выходу из строя этого узла. Основные неисправности терморегулятора будут описаны далее.

Заклинивание в седле

Такая неисправность может возникнуть по следующим причинам:

  1. Чашка клапана подверглась окислению.
  2. Возвратная пружина сломалась или потеряла свойства упругости.
  3. Возник пробой полости термоэлемента.

Подобная неисправность грозит двигателю перегревом.

Заклинивание в открытом положении

Подобный эффект возникает также от попадания грязи или накипи в посадочное седло чашки клапана. Причиной может стать все та же возвратная пружина, которая не может вернуть клапан в исходное положение. Данная проблема грозит долгим нагревом силового агрегата. Прогреться до необходимой температуры двигатель не сможет, особенно в зимние периоды.

Основные неисправности термостата

Термостат представляет собой довольное простое устройство, которое редко выходит из строя. Если возникли проблемы с термостатом, чаще всего они связаны со следующими причинами:

  • Клапан переключения циркуляции жидкости с большого на малый круг перестал плотно закрываться. Из-за этого сразу после пуска двигателя антифриз циркулирует по полному большому кругу, из-за чего разогрев до рабочей температуры в 90 градусов Цельсия занимает в разы больше времени, чем при исправном термостате;
  • Клапан переключения циркуляции жидкости заклинил в закрытом состоянии. В такой ситуации датчик на его открытие срабатывает, но заслонка не может сдвинуться. Это приводит к тому, что тосол даже после разогрева мотора продолжает циркулировать по малому кругу. Соответственно, детали двигателя не получают необходимого охлаждения, и он перегревается.

Рекомендуем: Удаление царапин на бампере своими руками — способы и технология

Стоимость термостата невелика, но далеко не во всех проблемах с охлаждением двигателя виноват он. Именно поэтому перед тем как производить замену термостата, необходимо убедиться в его неисправности.

Проверка термостата

Описанные выше проблемы могут появиться в любой момент. Во избежание перегрева двигателя и его повреждения необходимо знать, как проверить термостат прямо на автомобиле и после его демонтажа в домашних условиях.

Важно знать, что после пуска двигателя термостат еще закрыт и ОЖ идет по малому контуру (через рубашку охлаждения и печку). Это позволяет силовому агрегату быстрей набрать нужную температуру

Как только требуемый уровень достигнут, происходит открытие клапана и пропуск ОЖ через основной радиатор.

Понимание данного принципа очень важно в процессе проверки термостата. Поэтому предлагаем вам ознакомиться со схемой

Поэтому предлагаем вам ознакомиться со схемой.

Рассмотрим два варианта диагностики.

Без демонтажа

Проще всего — не снимать узел, а выполнить проверки прямо на автомобиле. Главное условие — холодный двигатель.

Процесс диагностики начинается с пуска силового узла и его прогрева в течение 2-3 минут на ХХ.

Этого времени недостаточно, чтобы мотор прогрелся и ОЖ пошла по большому кругу, поэтому радиатор пока не подключен к общей системе охлаждения.

Дабы проверить, что система работает корректно, прикасайтесь рукой к патрубку, который подходит к верху основного радиатора.

Патрубок должен быть холодным, что сигнализирует о прохождении ОЖ по малому кругу (только через двигатель и печку).

Следовательно, клапан проверяемого устройства находится в закрытом положении (на данном этапе так и должно быть).

Продолжайте наблюдать за работой системы охлаждения двигателя. Как только ОЖ прогревается до 90 градусов Цельсия (можно контролировать по датчику), касайтесь подводящего патрубка. Термостат в этот момент должен быть открыт.

При этом ОЖ направляется по максимальному кругу (с охватом радиатора). В такой ситуации патрубок, который отходит от радиатора, будет хорошо прогрет.

К слову, горячим будет и нижняя трубка системы охлаждения, отходящая от радиатора.

Если описанное выше условие не выполняется, то можно говорить о поломке термостата и неправильном его срабатывании (к примеру, клапан могло заклинить). В такой ситуации нужно его проверить и при необходимости заменить.

Возможен и второй вариант, когда после пуска двигателя подходящая к радиатору трубка прогревается почти сразу.

Одна из причин — заклинивание клапана в открытой позиции и, как следствие, движение ОЖ сразу по большому кругу.

Результат в данном случае очевиден — силовой агрегат будет работать не в штатному режиме из-за невозможности выхода на нормальный температурный режим.

Подобная неисправность не опасна для двигателя, но может привести к росту потребления топлива.

Возможны ситуации, когда клапан «зависает» в срединном положении, то есть не закрывается и не открывается в полной мере. Диагностируется проблема по долгому прогреву силового узла.

Определить неисправность в «полевых» условиях сложнее.

Проверку термостата, в таком случае, можно провести только путем его демонтажа.

Проверка работоспособности термостата со снятием

Если определить поломку без демонтажа не удается, то действуйте следующим образом:

  • сливайте антифриз в заблаговременно подготовленную емкость. При этом сначала устанавливайте сосуд, а после выкручивайте пробку для слива. Чтобы ускорить процесс выхода ОЖ откручивайте пробку на расширительном бачке;
  • если такой пробки нет, то ставьте емкость под нижнюю часть патрубка радиатора. послабляйте хомут, который удерживает трубку на радиаторе, и демонтируйте сам патрубок. Дождитесь полного слива ОЖ в емкость, после чего приступайте к демонтажу термостата;
  • демонтируйте отходящий патрубок;
  • берите термостат и отправляйтесь на кухню. Там вам понадобится печка, кастрюля (или любая другая емкость из металла) и вода. Наливайте жидкость и ставьте кастрюлю греться. После кладите узел в воду таким образом, чтобы корпусная часть не прикасалась к стенкам самой емкости;
  • устанавливайте специальный термометр в воду и следите за изменением его показаний, а также действиями самого клапана;
  • как только нужная температура достигнута, узел должен сработать и открыться. Это возможно, благодаря четкому срабатыванию рабочего вещества устройства (искусственного воска). В случае прогрева воск расширяется и позволяет клапану сработать. Если при нужной температуре он так и не сработал, то можно делать выводы о непригодности всего узла (про температуру срабатывания мы поговорим ниже);
  • доставайте термостат из воды и дайте ему охладиться. Если узел ранее сработал, то через время должен закрыться. Снова-таки, если этого не произошло, то его необходимо менять.

Принцип работы термостата, схемы

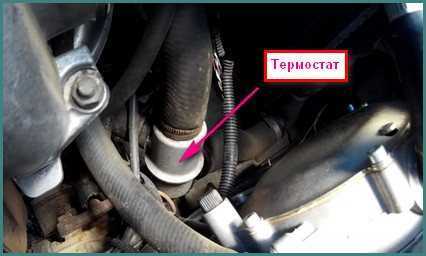

Где он располагается

Есть множество вариантов, что будет, если термостат окажется постоянно открыт на большом или малом кругу. Это приведет к перегреву, из расширительного бачка может выбрасывать тосол, изменится нормальное давление в системе охлаждения и не только.

Допускать неисправностей этого узла нельзя. При этом используется он на всех машинах:

  • на Калине;
  • на Приоре;
  • ВАЗ 2114;
  • ВАЗ Классика;
  • Форд Фокус;
  • ВАЗ 2110;
  • Шевроле Авео;
  • Газель Некст;
  • ВАЗ 2107;
  • Лада Гранта;
  • Рено Логан и пр.

Чтобы проверить исправность этого элемента на автомобиле, а также обнаружить признаки умирающего термостата, нужно хоть примерно понимать, где он находится.

Не могу сказать, что сделать это сложно.

Объективно правильно сразу заглянуть в руководство по эксплуатации. В разделе, где описывается система охлаждения, обязательно должно быть указано расположение искомого элемента.

При этом есть достаточно универсальный метод поиска, актуальный для почти всех отечественных авто и множества иномарок.

Для поиска термостата нужно сделать следующее:

  • открыть капот;
  • отыскать самый толстый патрубок;
  • это будет шланг радиатора;
  • он идет от радиатора к мотору;
  • второй конец этого патрубка соединен с термостатом;
  • добраться до второго конца;
  • определить нахождение корпуса термостата;
  • приступить к его снятию.

Хотя все же советую сначала заглянуть в руководство, и только потом начать поиски, демонтажные и ремонтно-восстановительные работы.

Как проверить температуру охлаждающей жидкости

Простой способ проверить температуру охлаждающей жидкости и, следовательно, работу термостата, — это использовать свои руки.

  1. Включите стояночный тормоз и установите свою трансмиссию в нейтральное (ручной) или парковочный (автоматический).
  2. Запустите двигатель и дайте ему поработать на холостом ходу.
  3. Прикоснитесь к верхнему и нижнему шлангу радиатора, чтобы почувствовать температуру шлангов. При этом будьте осторожны с движущимися частями двигателя.
  4. Подождите около 10 минут и повторите шаг 3. Вы должны заметить, что температура шлангов возросла. Это означает, что он открывается. Если температура шлангов осталась примерно одинаковой, термостат заклинило.

Если вы хотите, вы можете сделать более точный тест. Для этого теста вы можете использовать кухонный термометр или инфракрасный термометр.

  1. Убедитесь, что радиатор и двигатель холодные, включите стояночный тормоз и заблокируйте колеса.
  2. Запустите двигатель и дайте ему поработать на холостом ходу.
  3. Получить показания температуры на блоке цилиндров или поверхности головки блока цилиндров возле корпуса термостата. Затем получите показания температуры верхнего шланга радиатора в двух-трех дюймах от корпуса этого устройства.
  4. Через пять минут снова прочитайте температуру в тех же двух контрольных точках и сравните эти показания с предыдущими.
  5. Подождите еще пять минут и про

Предназначение и конструктивные особенности термостата

Термостат предназначается для блокирования циркуляции жидкости по системе охлаждения до полного прогрева мотора автомобиля с целью ускорения этого процесса, и дальнейшего поддержания необходимой рабочей температуры.

Принцип работы термостата базируется на плавлении искусственного воска, размещенного в небольшом цилиндре в направлении мотора. Воск плавится при температуре не менее 80 градусов. При этом он расширяется, увеличиваясь в объеме, благодаря чему выдавливает блокировочный штырь из цилиндра, разблокируя клапан термостата и восстанавливая циркуляцию.

В целом, термостат состоит из:

  • входного патрубка, подключаемого к системе охлаждения двигателя;
  • перепускного клапана, при необходимости перекрывающего малый круг охлаждения;
  • выходного патрубка, подключаемого к качающему охлаждающую жидкость насосу;
  • пружины, удерживающей перепускной клапан;
  • воскового шарика;
  • входного патрубка, подключаемого к радиатору;
  • пружины, удерживающей основной клапан;
  • самого основного клапана, предназначенного для перекрывания основной циркуляции;
  • поршня;
  • корпуса.

До прогрева двигателя циркуляция охлаждающей жидкости полностью не останавливается – она осуществляется по так называемому малому кругу, где ОЖ идет от помпы лишь через рубашку охлаждения и радиатор печки, для того, чтобы система не застаивалась. При открытии клапана основной циркуляции малый круг автоматически перекрывается.

То есть все устройство термостата, это фактически только цилиндр, возвратный штырь, воск и ряд второстепенных деталей. Такая простая схема термостата эффективна и надежна, поэтому она не изменяется и в большинстве самых новых автомобилей.

В разных моделях автомобилей термостаты настроены на различную температуру открытия, которая чаще всего указывается на корпусе устройства. Кроме того, на разных авто могут устанавливаться корпусные или без корпусные термостаты. Основное их отличие это непосредственно сама установка, или в блок двигателя, или в отдельный корпус являющийся сложными двухуровневыми контуром.

Как заменить термостат

Для того чтобы заменить термостат, не обязательно будет обращаться в автосервис. Замену можно провести даже в полевых условиях. Для этого необходимо изначально подготовить емкость, в которую будет производиться слив антифриза. После того, как жидкость будет слита, нужно провести снятие термостата.

Когда термостат снят, рекомендуется его очистить, а после проверять на работоспособность. Если термостат после очистки оказался рабочий, то устанавливаем на место, если нет производит замену на новый. Стоит посмотреть, в каком состоянии на данный момент находятся прокладки устройства. Если они уже начали разъедаться, то лучше их заменить на новые, потому что в скором времени они могут начать протекать.
